FIAT DUCATO 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

187
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

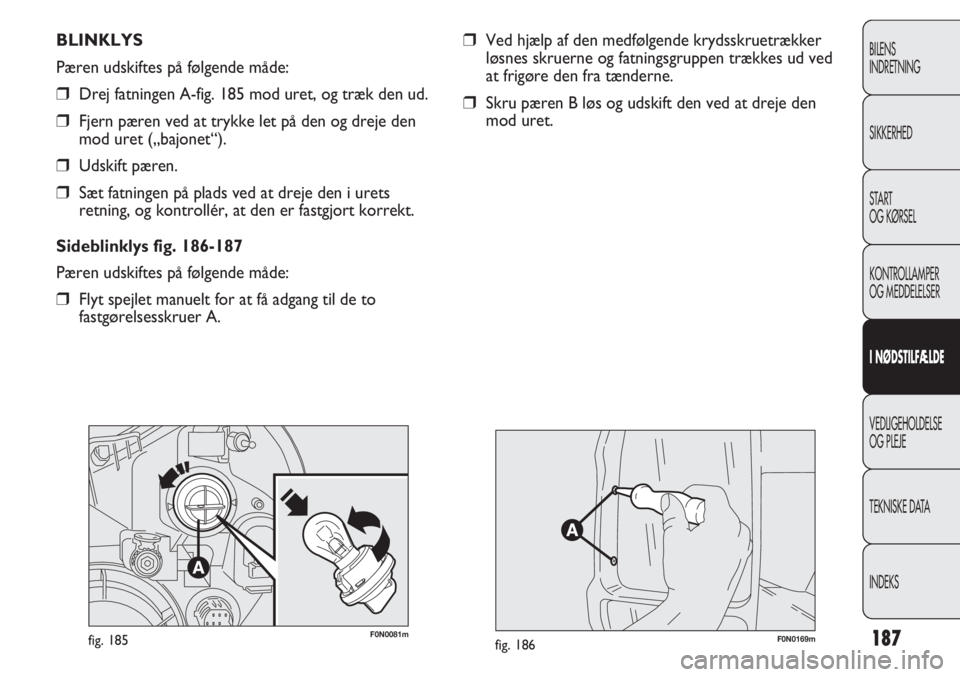

BLINKLYS
Pæren udskiftes på følgende måde:
Drej fatningen A-fig. 185 mod uret, og træk den ud.
Fjern pæren ved at trykke let på den og dreje den
mod uret („bajonet“).
Udskift pæren.
Sæt fatningen på plads ved at dreje den i urets
retning, og kontrollér, at den er fastgjort korrekt.
Sideblinklys fig. 186-187
Pæren udskiftes på følgende måde:
Flyt spejlet manuelt for at få adgang til de to
fastgørelsesskruer A.
F0N0081mfig. 185
Ved hjælp af den medfølgende krydsskruetrækker
løsnes skruerne og fatningsgruppen trækkes ud ved
at frigøre den fra tænderne.
Skru pæren B løs og udskift den ved at dreje den
mod uret.
F0N0169mfig. 186

188
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

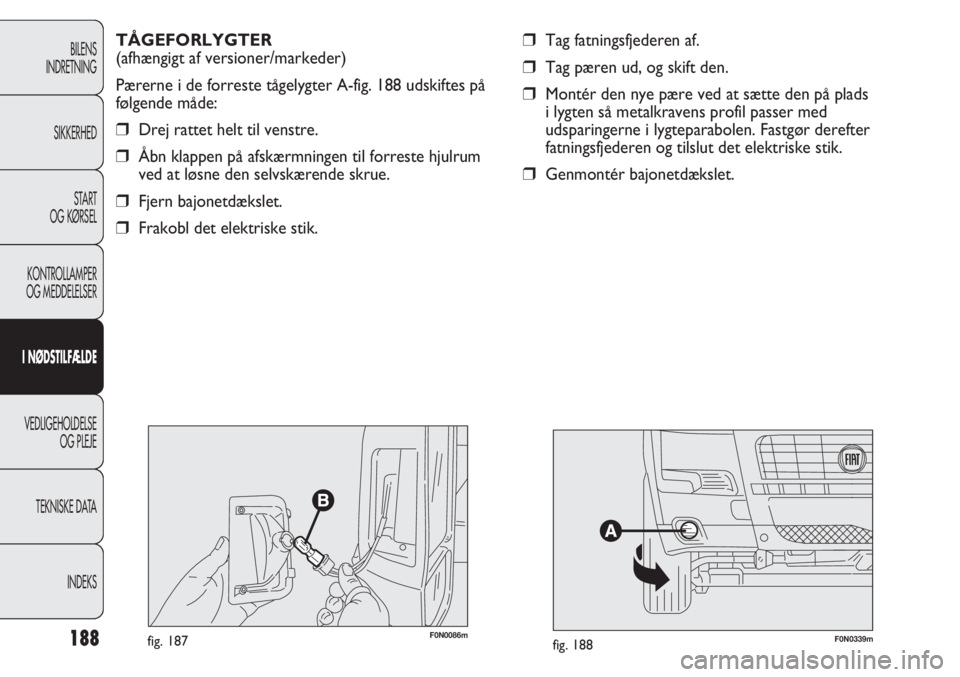

TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Pærerne i de forreste tågelygter A-fig. 188 udskiftes på
følgende måde:
Drej rattet helt til venstre.
Åbn klappen på afskærmningen til forreste hjulrum
ved at løsne den selvskærende skrue.
Fjern bajonetdækslet.
Frakobl det elektriske stik.
F0N0086mfig. 187
Tag fatningsfjederen af.
Tag pæren ud, og skift den.
Montér den nye pære ved at sætte den på plads
i lygten så metalkravens profil passer med
udsparingerne i lygteparabolen. Fastgør derefter
fatningsfjederen og tilslut det elektriske stik.
Genmontér bajonetdækslet.
F0N0339mfig. 188

189
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0086mfig. 189

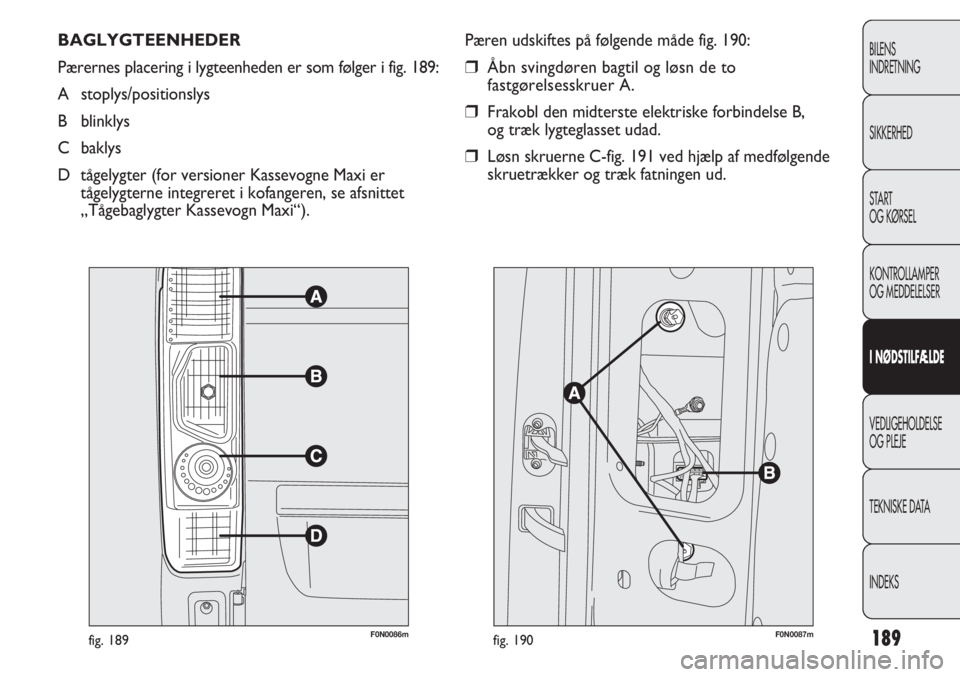

BAGLYGTEENHEDER
Pærernes placering i lygteenheden er som følger i fig. 189:
A stoplys/positionslys
B blinklys
C baklys
D tågelygter (for versioner Kassevogne Maxi er
tågelygterne integreret i kofangeren, se afsnittet
„Tågebaglygter Kassevogn Maxi“).Pæren udskiftes på følgende måde fig. 190:
Åbn svingdøren bagtil og løsn de to
fastgørelsesskruer A.
Frakobl den midterste elektriske forbindelse B,
og træk lygteglasset udad.
Løsn skruerne C-fig. 191 ved hjælp af medfølgende
skruetrækker og træk fatningen ud.
F0N0087mfig. 190

190
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

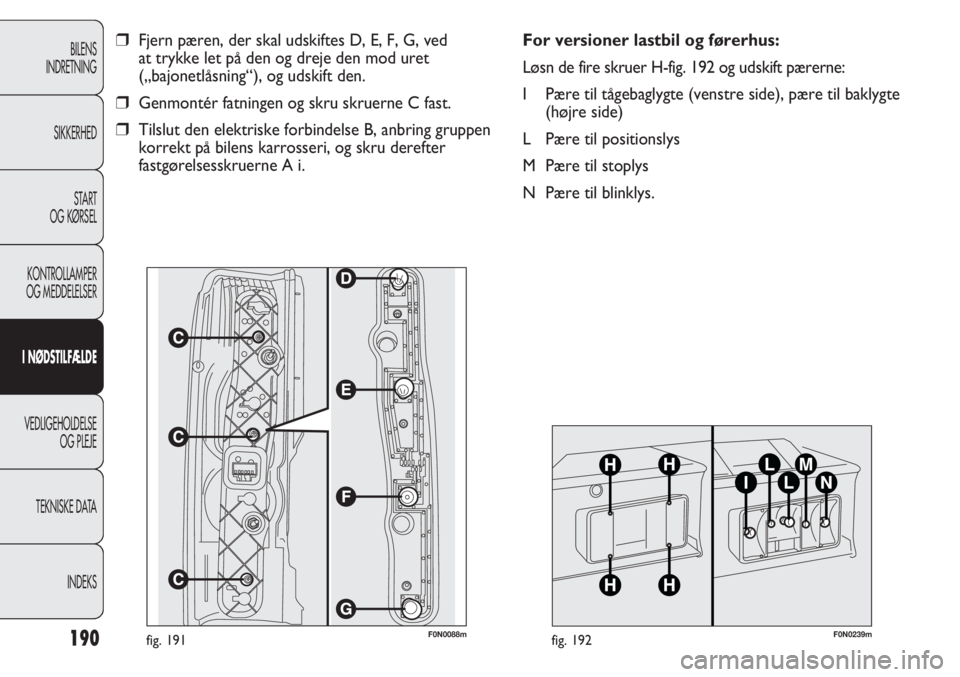

Fjern pæren, der skal udskiftes D, E, F, G, ved
at trykke let på den og dreje den mod uret
(„bajonetlåsning“), og udskift den.
Genmontér fatningen og skru skruerne C fast.
Tilslut den elektriske forbindelse B, anbring gruppen
korrekt på bilens karrosseri, og skru derefter
fastgørelsesskruerne A i.
F0N0239mfig. 192
For versioner lastbil og førerhus:
Løsn de fire skruer H-fig. 192 og udskift pærerne:
I Pære til tågebaglygte (venstre side), pære til baklygte
(højre side)
L Pære til positionslys
M Pære til stoplys
N Pære til blinklys.
F0N0088mfig. 191

191
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

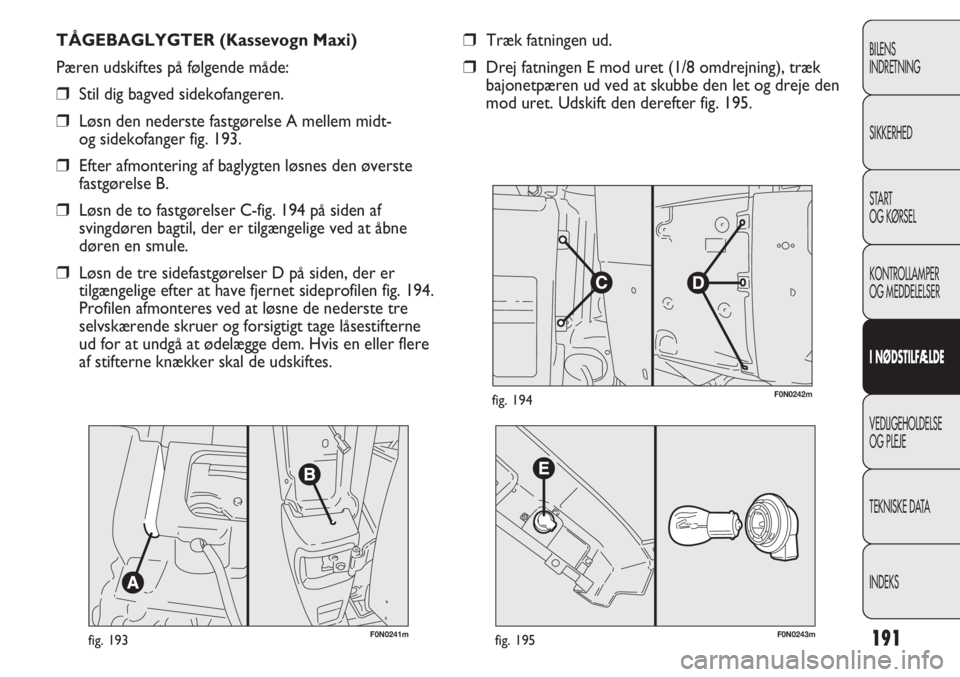

Træk fatningen ud.
Drej fatningen E mod uret (1/8 omdrejning), træk
bajonetpæren ud ved at skubbe den let og dreje den
mod uret. Udskift den derefter fig. 195. TÅGEBAGLYGTER (Kassevogn Maxi)
Pæren udskiftes på følgende måde:
Stil dig bagved sidekofangeren.
Løsn den nederste fastgørelse A mellem midt-
og sidekofanger fig. 193.
Efter afmontering af baglygten løsnes den øverste
fastgørelse B.
Løsn de to fastgørelser C-fig. 194 på siden af
svingdøren bagtil, der er tilgængelige ved at åbne
døren en smule.
Løsn de tre sidefastgørelser D på siden, der er
tilgængelige efter at have fjernet sideprofilen fig. 194.
Profilen afmonteres ved at løsne de nederste tre
selvskærende skruer og forsigtigt tage låsestifterne
ud for at undgå at ødelægge dem. Hvis en eller flere
af stifterne knækker skal de udskiftes.
F0N0241mfig. 193F0N0243mfig. 195
F0N0242mfig. 194

192
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

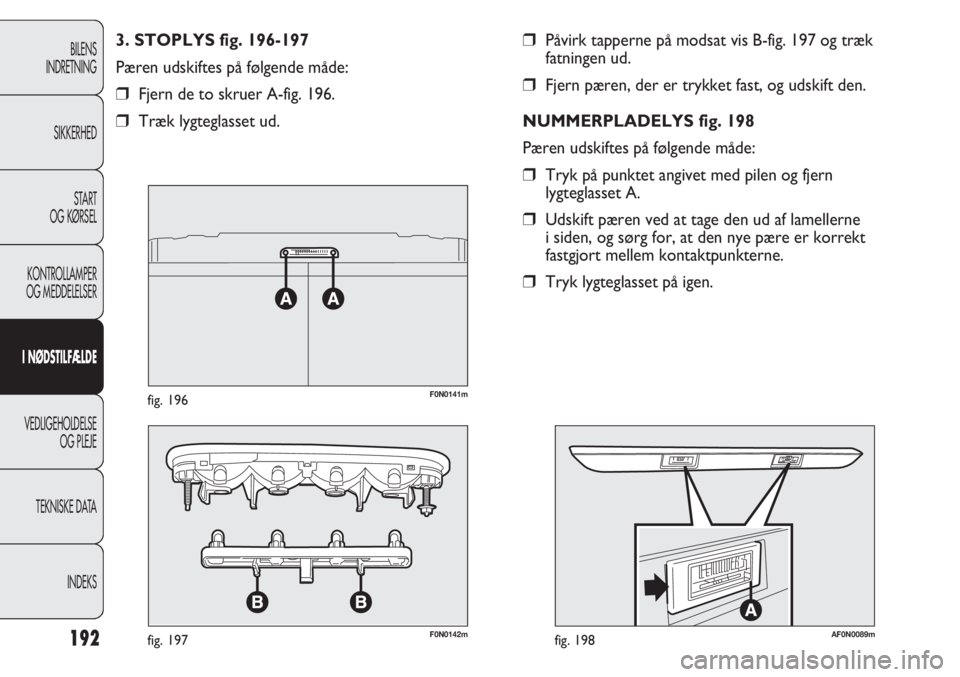

Påvirk tapperne på modsat vis B-fig. 197 og træk
fatningen ud.
Fjern pæren, der er trykket fast, og udskift den.
NUMMERPLADELYS fig. 198
Pæren udskiftes på følgende måde:
Tryk på punktet angivet med pilen og fjern
lygteglasset A.
Udskift pæren ved at tage den ud af lamellerne
i siden, og sørg for, at den nye pære er korrekt
fastgjort mellem kontaktpunkterne.
Tryk lygteglasset på igen. 3. STOPLYS fig. 196-197
Pæren udskiftes på følgende måde:
Fjern de to skruer A-fig. 196.
Træk lygteglasset ud.
F0N0141mfig. 196
F0N0142mfig. 197AF0N0089mfig. 198

193
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0244mfig. 199

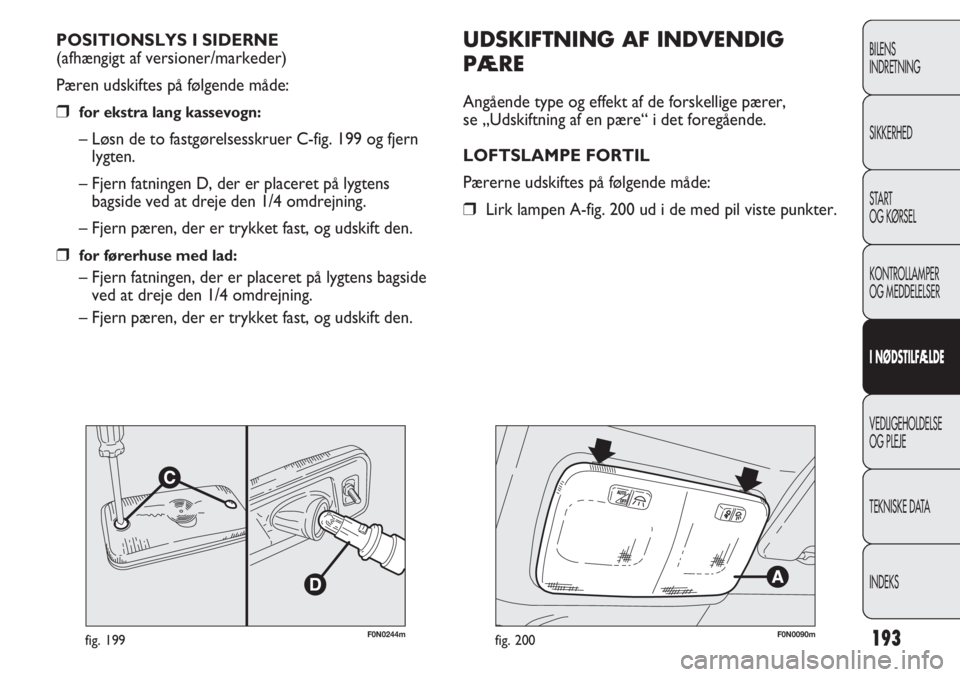

POSITIONSLYS I SIDERNE
(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
for ekstra lang kassevogn:
– Løsn de to fastgørelsesskruer C-fig. 199 og fjern
lygten.
– Fjern fatningen D, der er placeret på lygtens
bagside ved at dreje den 1/4 omdrejning.
– Fjern pæren, der er trykket fast, og udskift den.
for førerhuse med lad:
– Fjern fatningen, der er placeret på lygtens bagside
ved at dreje den 1/4 omdrejning.
– Fjern pæren, der er trykket fast, og udskift den.
UDSKIFTNING AF INDVENDIG
PÆRE
Angående type og effekt af de forskellige pærer,
se „Udskiftning af en pære“ i det foregående.
LOFTSLAMPE FORTIL
Pærerne udskiftes på følgende måde:
Lirk lampen A-fig. 200 ud i de med pil viste punkter.
F0N0090mfig. 200

194
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

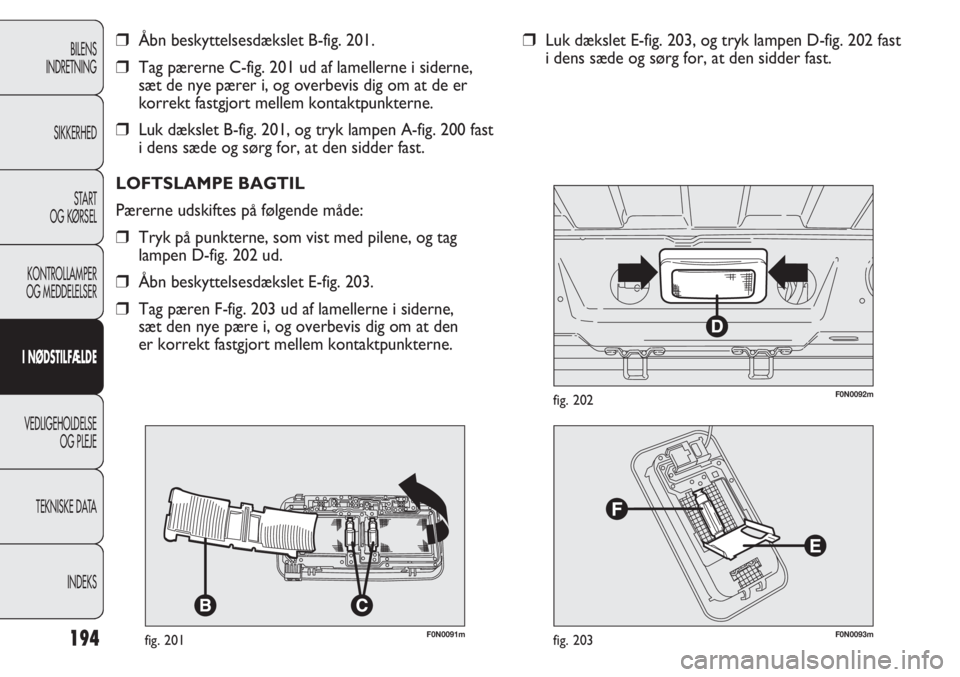

Åbn beskyttelsesdækslet B-fig. 201.
Tag pærerne C-fig. 201 ud af lamellerne i siderne,
sæt de nye pærer i, og overbevis dig om at de er
korrekt fastgjort mellem kontaktpunkterne.
Luk dækslet B-fig. 201, og tryk lampen A-fig. 200 fast
i dens sæde og sørg for, at den sidder fast.
LOFTSLAMPE BAGTIL
Pærerne udskiftes på følgende måde:
Tryk på punkterne, som vist med pilene, og tag
lampen D-fig. 202 ud.
Åbn beskyttelsesdækslet E-fig. 203.
Tag pæren F-fig. 203 ud af lamellerne i siderne,
sæt den nye pære i, og overbevis dig om at den
er korrekt fastgjort mellem kontaktpunkterne.
F0N0091mfig. 201
Luk dækslet E-fig. 203, og tryk lampen D-fig. 202 fast
i dens sæde og sørg for, at den sidder fast.
F0N0093mfig. 203
F0N0092mfig. 202

195
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Udskift aldrig en sikring med metaltråde
eller andre materialer.
Monter aldrig en sikring med højere
amperetal end den originale:
BRANDFARE!
ADVARSEL
Henvend dig til Fiats servicenet hvis
en hovedsikring (MEGA-, MIDI- eller
MAXISIKRING) brænder over. Inden en sikring
udskiftes, skal man slukke for alt elektrisk udstyr
og trække tændingsnøglen ud.
ADVARSEL
Henvend dig til Fiats servicenet, hvis den
nye sikring også brænder over.
ADVARSEL
F0N0094mfig. 204

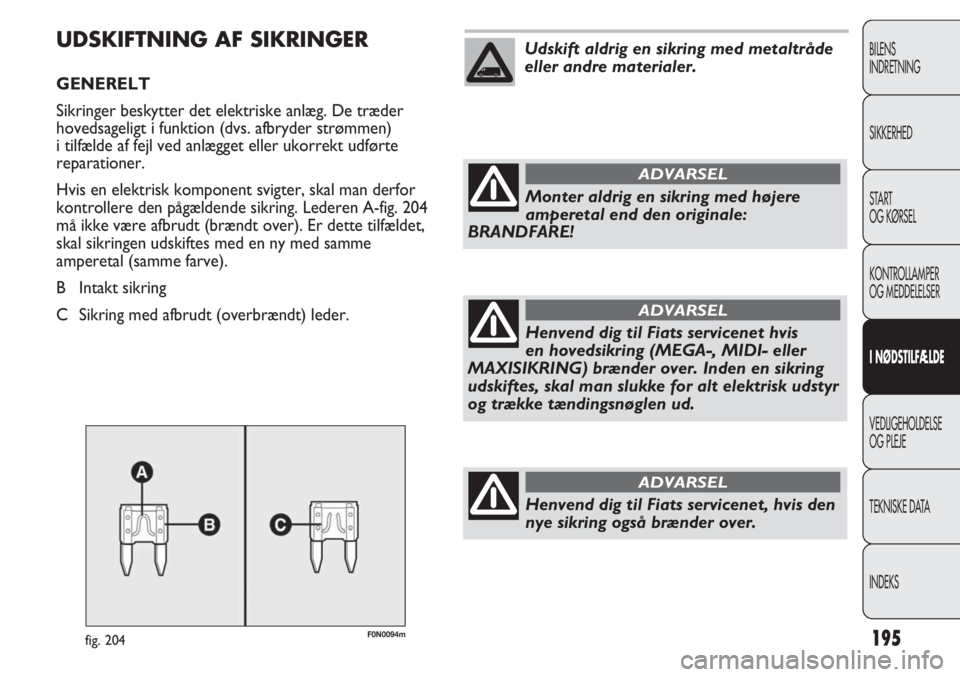

UDSKIFTNING AF SIKRINGER
GENERELT
Sikringer beskytter det elektriske anlæg. De træder
hovedsageligt i funktion (dvs. afbryder strømmen)
i tilfælde af fejl ved anlægget eller ukorrekt udførte
reparationer.
Hvis en elektrisk komponent svigter, skal man derfor
kontrollere den pågældende sikring. Lederen A-fig. 204
må ikke være afbrudt (brændt over). Er dette tilfældet,
skal sikringen udskiftes med en ny med samme
amperetal (samme farve).
B Intakt sikring
C Sikring med afbrudt (overbrændt) leder.

196
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

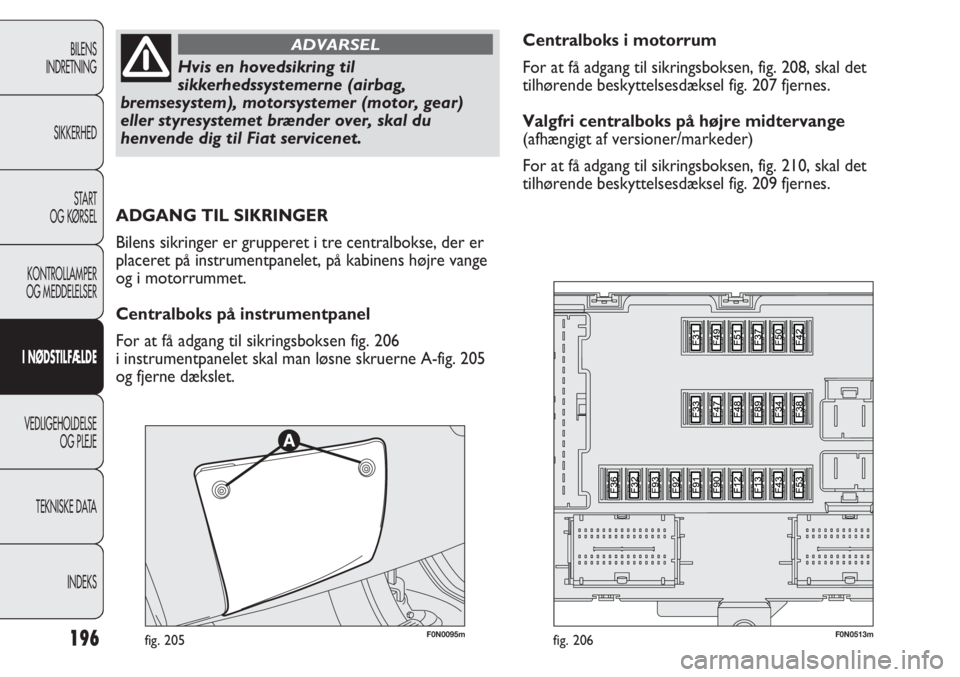

Hvis en hovedsikring til
sikkerhedssystemerne (airbag,
bremsesystem), motorsystemer (motor, gear)
eller styresystemet brænder over, skal du
henvende dig til Fiat servicenet.
ADVARSEL
F0N0095mfig. 205F0N0513mfig. 206
Centralboks i motorrum
For at få adgang til sikringsboksen, fig. 208, skal det
tilhørende beskyttelsesdæksel fig. 207 fjernes.
Valgfri centralboks på højre midtervange
(afhængigt af versioner/markeder)
For at få adgang til sikringsboksen, fig. 210, skal det
tilhørende beskyttelsesdæksel fig. 209 fjernes.
ADGANG TIL SIKRINGER
Bilens sikringer er grupperet i tre centralbokse, der er
placeret på instrumentpanelet, på kabinens højre vange
og i motorrummet.
Centralboks på instrumentpanel
For at få adgang til sikringsboksen fig. 206
i instrumentpanelet skal man løsne skruerne A-fig. 205
og fjerne dækslet.
