FIAT DUCATO 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

207
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

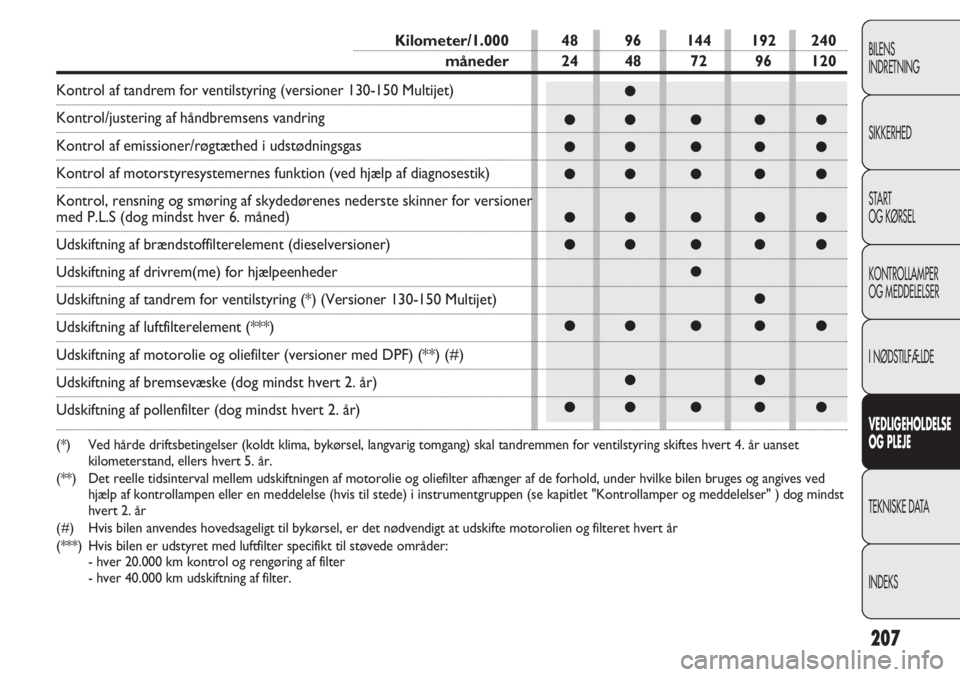

Kilometer/1.000 48 96 144 192 240
måneder 24 48 72 96 120
Kontrol af tandrem for ventilstyring (versioner 130-150 Multijet)
Kontrol/justering af håndbremsens vandring
Kontrol af emissioner/røgtæthed i udstødningsgas
Kontrol af motorstyresystemernes funktion (ved hjælp af diagnosestik)
Kontrol, rensning og smøring af skydedørenes nederste skinner for versioner
med P.L.S (dog mindst hver 6. måned)
Udskiftning af brændstoffilterelement (dieselversioner)
Udskiftning af drivrem(me) for hjælpeenheder
Udskiftning af tandrem for ventilstyring (*) (Versioner 130-150 Multijet)
Udskiftning af luftfilterelement (***)
Udskiftning af motorolie og oliefilter (versioner med DPF) (**) (#)
Udskiftning af bremsevæske (dog mindst hvert 2. år)
Udskiftning af pollenfilter (dog mindst hvert 2. år)
(*) Ved hårde driftsbetingelser (koldt klima, bykørsel, langvarig tomgang) skal tandremmen for ventilstyring skiftes hvert 4. år uanset
kilometerstand, ellers hvert 5. år.
(**) Det reelle tidsinterval mellem udskiftningen af motorolie og oliefilter afhænger af de forhold, under hvilke bilen bruges og angives ved
hjælp af kontrollampen eller en meddelelse (hvis til stede) i instrumentgruppen (se kapitlet "Kontrollamper og meddelelser" ) dog mindst
hvert 2. år
(#) Hvis bilen anvendes hovedsageligt til bykørsel, er det nødvendigt at udskifte motorolien og filteret hvert år
(***) Hvis bilen er udstyret med luftfilter specifikt til støvede områder:
- hver 20.000 km kontrol og rengøring af filter
- hver 40.000 km udskiftning af filter.

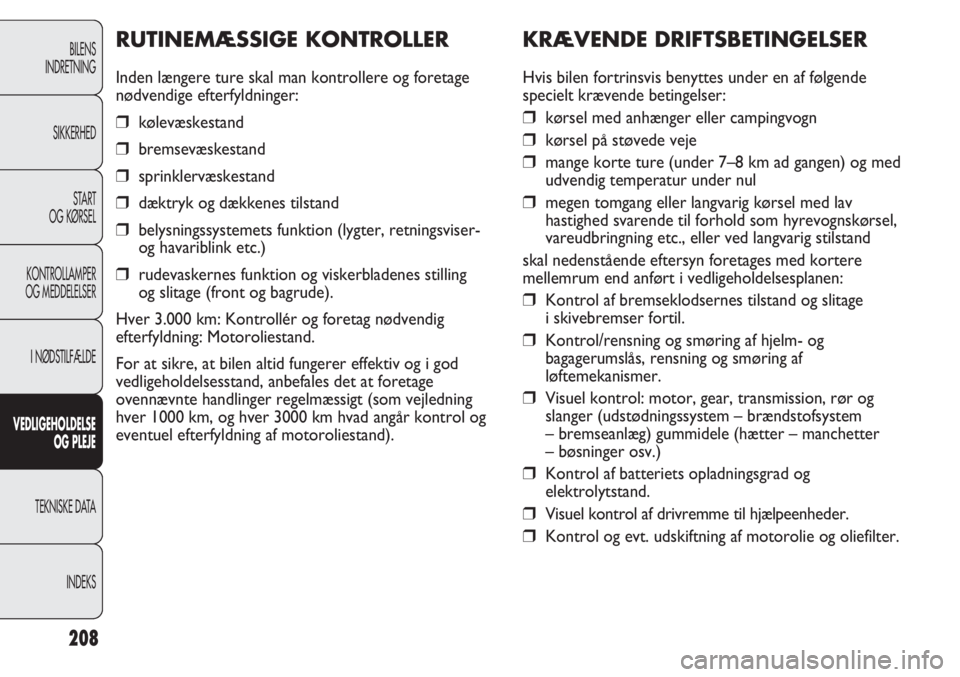

KRÆVENDE DRIFTSBETINGELSER
Hvis bilen fortrinsvis benyttes under en af følgende
specielt krævende betingelser:
kørsel med anhænger eller campingvogn
kørsel på støvede veje
mange korte ture (under 7–8 km ad gangen) og med
udvendig temperatur under nul
megen tomgang eller langvarig kørsel med lav
hastighed svarende til forhold som hyrevognskørsel,
vareudbringning etc., eller ved langvarig stilstand
skal nedenstående eftersyn foretages med kortere
mellemrum end anført i vedligeholdelsesplanen:
Kontrol af bremseklodsernes tilstand og slitage
i skivebremser fortil.
Kontrol/rensning og smøring af hjelm- og
bagagerumslås, rensning og smøring af
løftemekanismer.
Visuel kontrol: motor, gear, transmission, rør og
slanger (udstødningssystem – brændstofsystem
– bremseanlæg) gummidele (hætter – manchetter
– bøsninger osv.)
Kontrol af batteriets opladningsgrad og
elektrolytstand.
Visuel kontrol af drivremme til hjælpeenheder.
Kontrol og evt. udskiftning af motorolie og oliefilter.
RUTINEMÆSSIGE KONTROLLER
Inden længere ture skal man kontrollere og foretage
nødvendige efterfyldninger:
kølevæskestand
bremsevæskestand
sprinklervæskestand
dæktryk og dækkenes tilstand
belysningssystemets funktion (lygter, retningsviser-
og havariblink etc.)
rudevaskernes funktion og viskerbladenes stilling
og slitage (front og bagrude).
Hver 3.000 km: Kontrollér og foretag nødvendig
efterfyldning: Motoroliestand.
For at sikre, at bilen altid fungerer effektiv og i god
vedligeholdelsesstand, anbefales det at foretage
ovennævnte handlinger regelmæssigt (som vejledning
hver 1000 km, og hver 3000 km hvad angår kontrol og
eventuel efterfyldning af motoroliestand).
208
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

KONTROL
AF VÆSKESTANDE
209
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

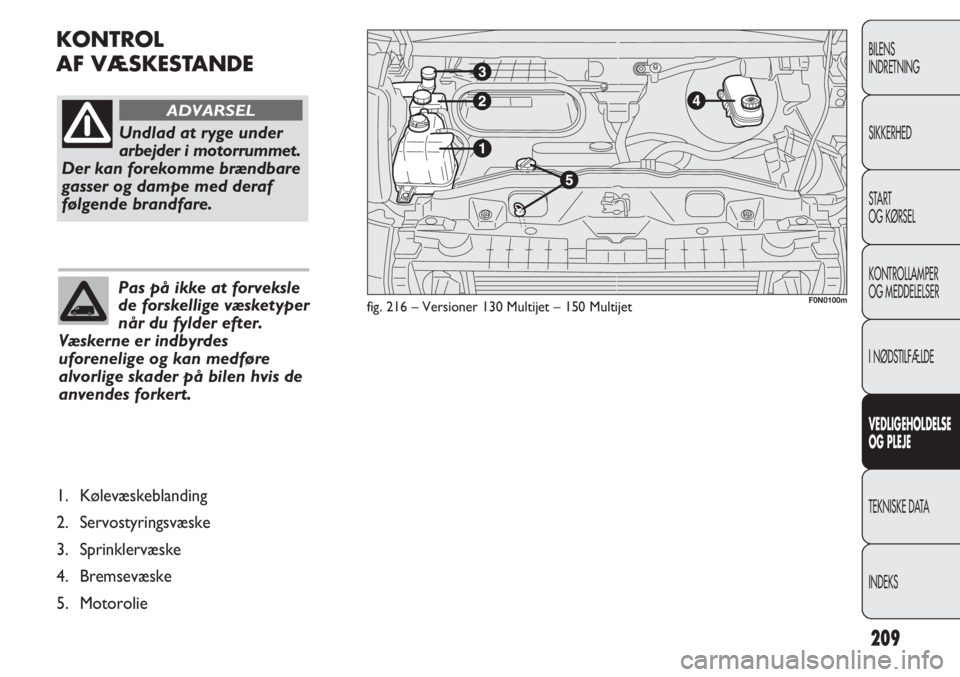

fig. 216 – Versioner 130 Multijet – 150 Multijet
Undlad at ryge under
arbejder i motorrummet.
Der kan forekomme brændbare
gasser og dampe med deraf
følgende brandfare.
ADVARSEL
Pas på ikke at forveksle
de forskellige væsketyper
når du fylder efter.
Væskerne er indbyrdes
uforenelige og kan medføre
alvorlige skader på bilen hvis de
anvendes forkert.
1. Kølevæskeblanding
2. Servostyringsvæske
3. Sprinklervæske
4. Bremsevæske
5. Motorolie
F0N0100m

210
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Pas på ikke at forveksle
de forskellige væsketyper
når du fylder efter.
Væskerne er indbyrdes
uforenelige og kan medføre
alvorlige skader på bilen hvis de
anvendes forkert.
1. Kølevæskeblanding
2. Servostyringsvæske
3. Sprinklervæske
4. Bremsevæske
5. Motorolie

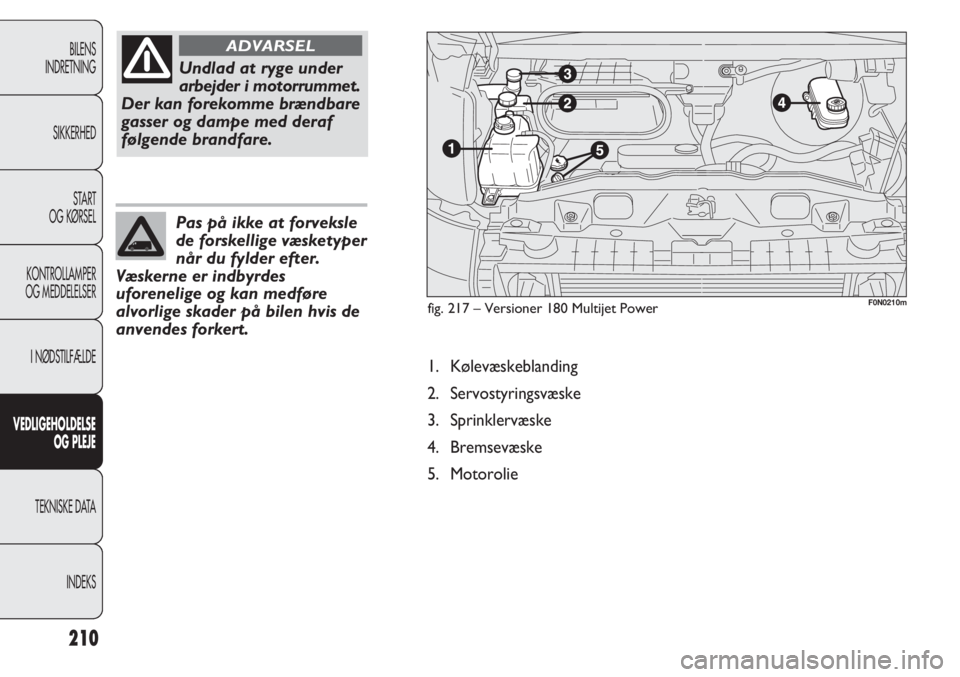

fig. 217 – Versioner 180 Multijet Power
Undlad at ryge under
arbejder i motorrummet.
Der kan forekomme brændbare
gasser og dampe med deraf
følgende brandfare.
ADVARSEL
F0N0210m

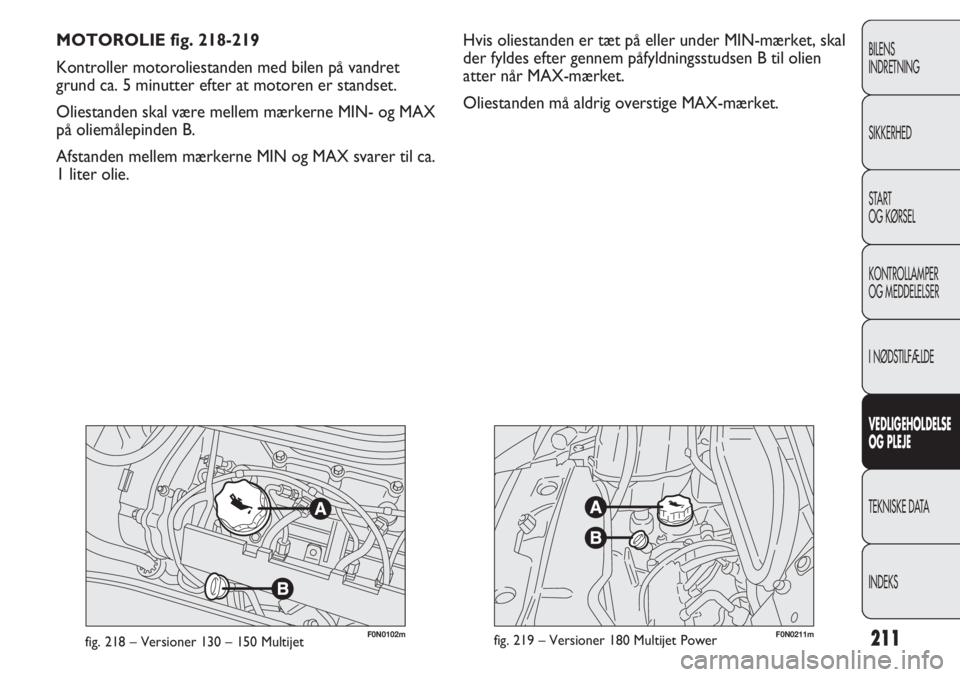

F0N0102mfig. 218 – Versioner 130 – 150 MultijetF0N0211mfig. 219 – Versioner 180 Multijet Power
Hvis oliestanden er tæt på eller under MIN-mærket, skal
der fyldes efter gennem påfyldningsstudsen B til olien
atter når MAX-mærket.
Oliestanden må aldrig overstige MAX-mærket. MOTOROLIE fig. 218-219
Kontroller motoroliestanden med bilen på vandret
grund ca. 5 minutter efter at motoren er standset.
Oliestanden skal være mellem mærkerne MIN- og MAX
på oliemålepinden B.
Afstanden mellem mærkerne MIN og MAX svarer til ca.
1 liter olie.
211
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

212
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

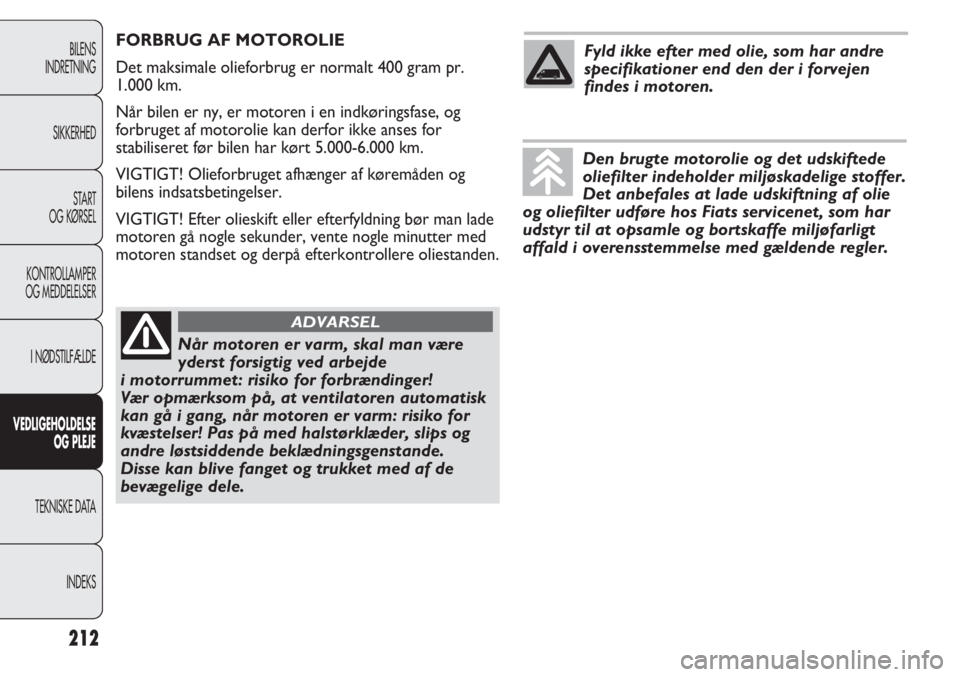

FORBRUG AF MOTOROLIE
Det maksimale olieforbrug er normalt 400 gram pr.
1.000 km.
Når bilen er ny, er motoren i en indkøringsfase, og
forbruget af motorolie kan derfor ikke anses for
stabiliseret før bilen har kørt 5.000-6.000 km.
VIGTIGT! Olieforbruget afhænger af køremåden og
bilens indsatsbetingelser.
VIGTIGT! Efter olieskift eller efterfyldning bør man lade
motoren gå nogle sekunder, vente nogle minutter med
motoren standset og derpå efterkontrollere oliestanden.
Når motoren er varm, skal man være
yderst forsigtig ved arbejde
i motorrummet: risiko for forbrændinger!
Vær opmærksom på, at ventilatoren automatisk
kan gå i gang, når motoren er varm: risiko for
kvæstelser! Pas på med halstørklæder, slips og
andre løstsiddende beklædningsgenstande.
Disse kan blive fanget og trukket med af de
bevægelige dele.
ADVARSEL
Fyld ikke efter med olie, som har andre
specifikationer end den der i forvejen
findes i motoren.
Den brugte motorolie og det udskiftede
oliefilter indeholder miljøskadelige stoffer.
Det anbefales at lade udskiftning af olie
og oliefilter udføre hos Fiats servicenet, som har
udstyr til at opsamle og bortskaffe miljøfarligt
affald i overensstemmelse med gældende regler.

213
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0103mfig. 220

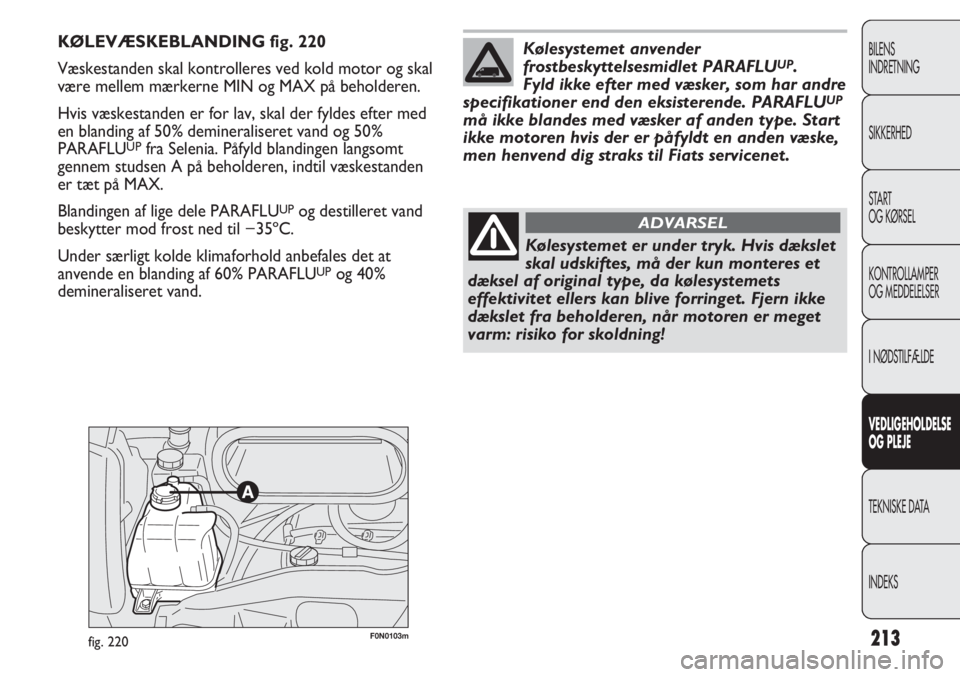

KØLEVÆSKEBLANDING fig. 220
Væskestanden skal kontrolleres ved kold motor og skal
være mellem mærkerne MIN og MAX på beholderen.
Hvis væskestanden er for lav, skal der fyldes efter med
en blanding af 50% demineraliseret vand og 50%
PARAFLU
UPfra Selenia. Påfyld blandingen langsomt
gennem studsen A på beholderen, indtil væskestanden
er tæt på MAX.
Blandingen af lige dele PARAFLU
UPog destilleret vand
beskytter mod frost ned til −35ºC.
Under særligt kolde klimaforhold anbefales det at
anvende en blanding af 60% PARAFLU
UPog 40%
demineraliseret vand.
Kølesystemet anvender
frostbeskyttelsesmidlet PARAFLUUP.
Fyld ikke efter med væsker, som har andre
specifikationer end den eksisterende. PARAFLU
UP
må ikke blandes med væsker af anden type. Start
ikke motoren hvis der er påfyldt en anden væske,
men henvend dig straks til Fiats servicenet.
Kølesystemet er under tryk. Hvis dækslet
skal udskiftes, må der kun monteres et
dæksel af original type, da kølesystemets
effektivitet ellers kan blive forringet. Fjern ikke
dækslet fra beholderen, når motoren er meget
varm: risiko for skoldning!
ADVARSEL

214
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0105mfig. 221

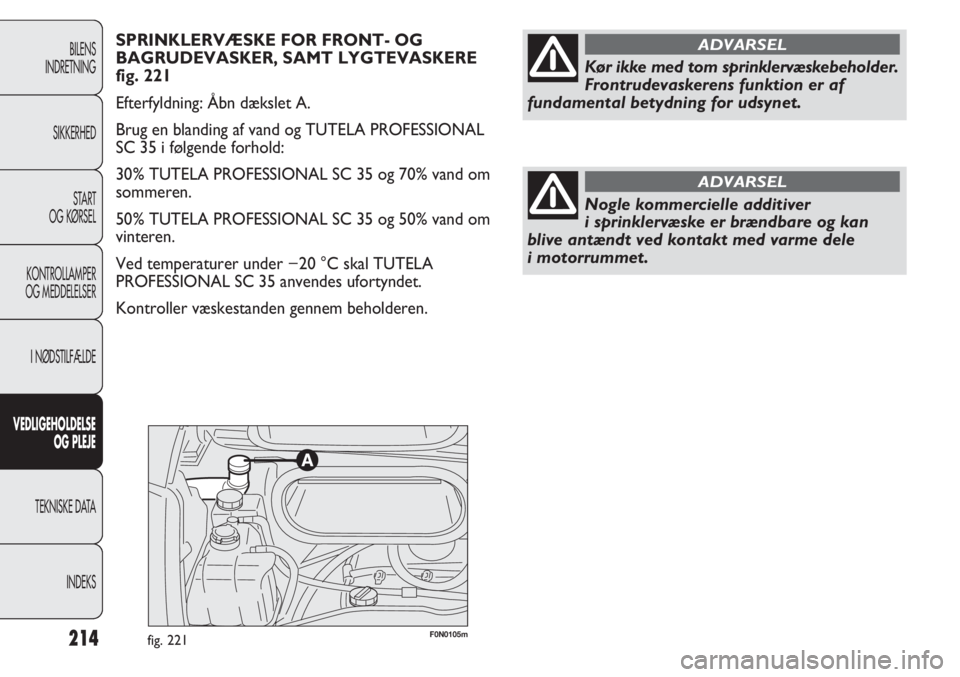

SPRINKLERVÆSKE FOR FRONT- OG
BAGRUDEVASKER, SAMT LYGTEVASKERE
fig. 221
Efterfyldning: Åbn dækslet A.
Brug en blanding af vand og TUTELA PROFESSIONAL
SC 35 i følgende forhold:
30% TUTELA PROFESSIONAL SC 35 og 70% vand om
sommeren.
50% TUTELA PROFESSIONAL SC 35 og 50% vand om
vinteren.
Ved temperaturer under −20 °C skal TUTELA
PROFESSIONAL SC 35 anvendes ufortyndet.
Kontroller væskestanden gennem beholderen.
Kør ikke med tom sprinklervæskebeholder.
Frontrudevaskerens funktion er af
fundamental betydning for udsynet.
ADVARSEL
Nogle kommercielle additiver
i sprinklervæske er brændbare og kan
blive antændt ved kontakt med varme dele
i motorrummet.
ADVARSEL

215
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0107mfig. 222
VIGTIGT! Bremsevæsken absorberer fugt fra luften.
Hvis bilen fortrinsvis anvendes i områder med høj
luftfugtighed, skal væsken derfor udskiftes med kortere

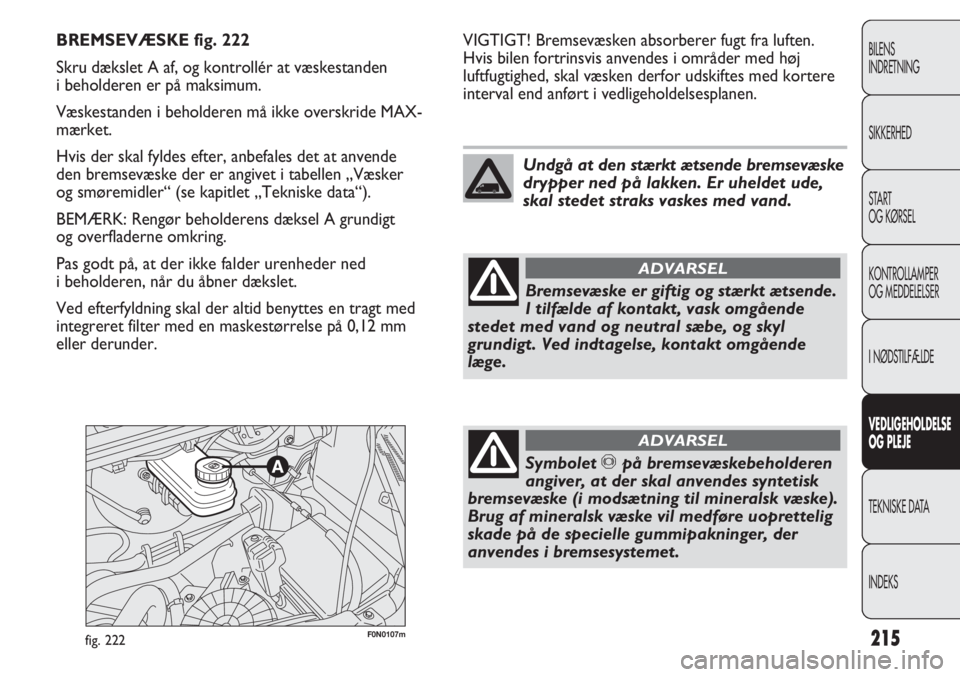

interval end anført i vedligeholdelsesplanen. BREMSEVÆSKE fig. 222
Skru dækslet A af, og kontrollér at væskestanden
i beholderen er på maksimum.
Væskestanden i beholderen må ikke overskride MAX-
mærket.
Hvis der skal fyldes efter, anbefales det at anvende
den bremsevæske der er angivet i tabellen „Væsker
og smøremidler“ (se kapitlet „Tekniske data“).
BEMÆRK: Rengør beholderens dæksel A grundigt
og overfladerne omkring.
Pas godt på, at der ikke falder urenheder ned
i beholderen, når du åbner dækslet.
Ved efterfyldning skal der altid benyttes en tragt med
integreret filter med en maskestørrelse på 0,12 mm
eller derunder.
Undgå at den stærkt ætsende bremsevæske
drypper ned på lakken. Er uheldet ude,
skal stedet straks vaskes med vand.
Bremsevæske er giftig og stærkt ætsende.
I tilfælde af kontakt, vask omgående
stedet med vand og neutral sæbe, og skyl
grundigt. Ved indtagelse, kontakt omgående
læge.
ADVARSEL
Symbolet πpå bremsevæskebeholderen
angiver, at der skal anvendes syntetisk
bremsevæske (i modsætning til mineralsk væske).
Brug af mineralsk væske vil medføre uoprettelig
skade på de specielle gummipakninger, der
anvendes i bremsesystemet.
ADVARSEL

216
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0109mfig. 223

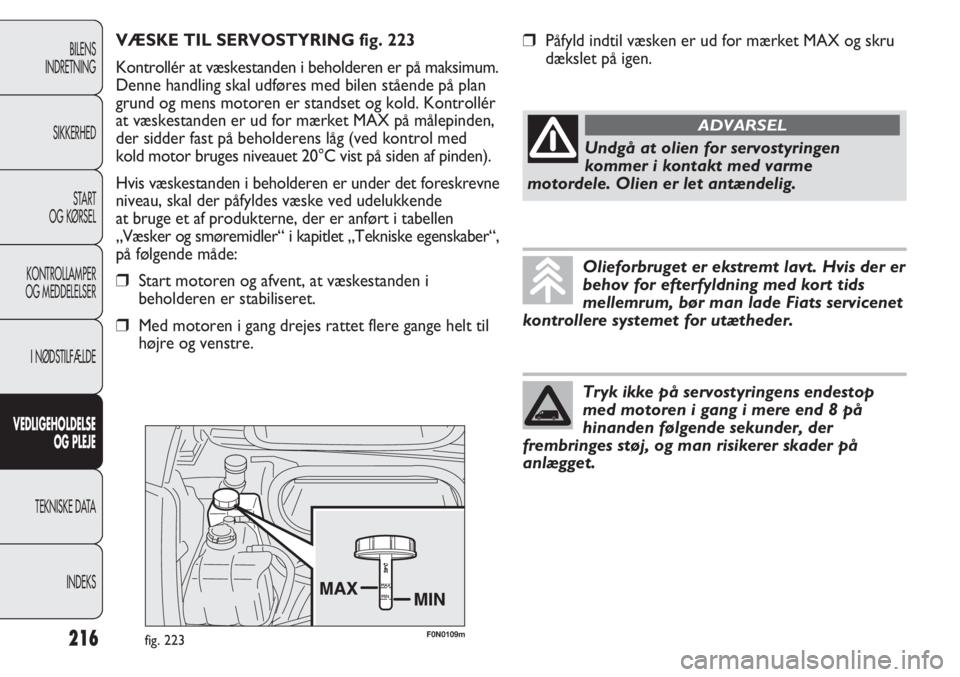

VÆSKE TIL SERVOSTYRING fig. 223
Kontrollér at væskestanden i beholderen er på maksimum.
Denne handling skal udføres med bilen stående på plan
grund og mens motoren er standset og kold. Kontrollér
at væskestanden er ud for mærket MAX på målepinden,
der sidder fast på beholderens låg (ved kontrol med
kold motor bruges niveauet 20°C vist på siden af pinden).
Hvis væskestanden i beholderen er under det foreskrevne
niveau, skal der påfyldes væske ved udelukkende
at bruge et af produkterne, der er anført i tabellen
„Væsker og smøremidler“ i kapitlet „Tekniske egenskaber“,
på følgende måde:
Start motoren og afvent, at væskestanden i
beholderen er stabiliseret.
Med motoren i gang drejes rattet flere gange helt til
højre og venstre.
Olieforbruget er ekstremt lavt. Hvis der er
behov for efterfyldning med kort tids
mellemrum, bør man lade Fiats servicenet
kontrollere systemet for utætheder.
Tryk ikke på servostyringens endestop
med motoren i gang i mere end 8 på
hinanden følgende sekunder, der
frembringes støj, og man risikerer skader på
anlægget.
Påfyld indtil væsken er ud for mærket MAX og skru
dækslet på igen.
Undgå at olien for servostyringen
kommer i kontakt med varme
motordele. Olien er let antændelig.
ADVARSEL
