F0N0178mrys. 171

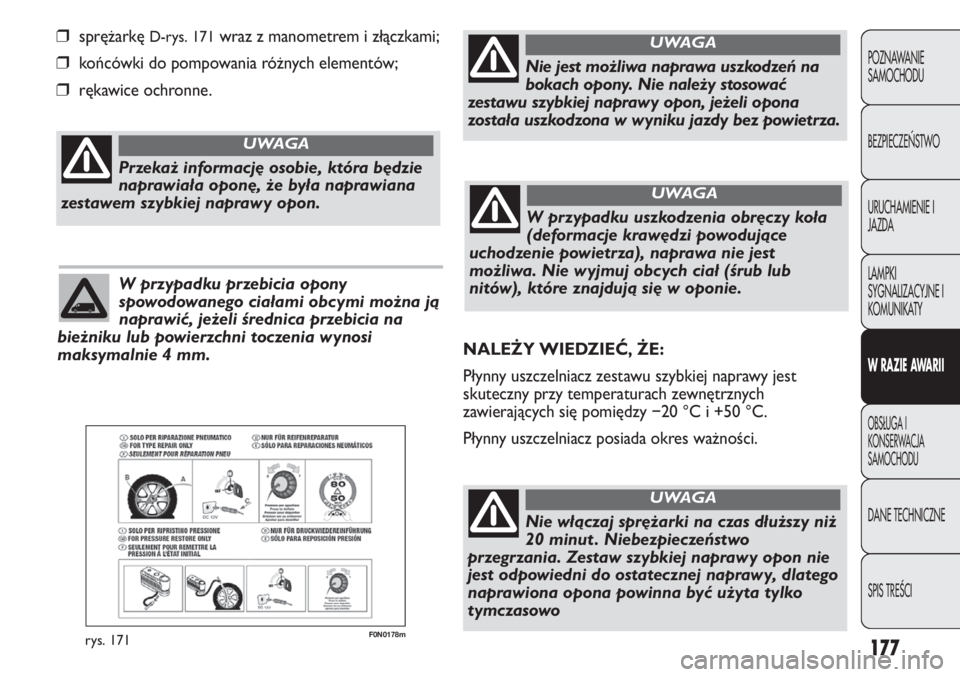

❒sprężarkę D-rys. 171wraz z manometrem i złączkami;
❒końcówki do pompowania różnych elementów;
❒rękawice ochronne.
Przekaż informację osobie, która będzie
naprawiała oponę, że była naprawiana
zestawem szybkiej naprawy opon.
UWAGA
W przypadku przebicia opony
spowodowanego ciałami obcymi można ją
naprawić, jeżeli średnica przebicia na
bieżniku lub powierzchni toczenia wynosi
maksymalnie 4 mm.
Nie jest możliwa naprawa uszkodzeń na
bokach opony. Nie należy stosować
zestawu szybkiej naprawy opon, jeżeli opona
została uszkodzona w wyniku jazdy bez powietrza.
UWAGA
W przypadku uszkodzenia obręczy koła
(deformacje krawędzi powodujące
uchodzenie powietrza), naprawa nie jest
możliwa. Nie wyjmuj obcych ciał (śrub lub
nitów), które znajdują się w oponie.
UWAGA
NALEŻY WIEDZIEĆ, ŻE:
Płynny uszczelniacz zestawu szybkiej naprawy jest
skuteczny przy temperaturach zewnętrznych
zawierających się pomiędzy −20 °C i +50 °C.
Płynny uszczelniacz posiada okres ważności.
Nie włączaj sprężarki na czas dłuższy niż
20 minut . Niebezpieczeństwo
przegrzania. Zestaw szybkiej naprawy opon nie
jest odpowiedni do ostatecznej naprawy, dlatego
naprawiona opona powinna być użyta tylko
tymczasowo
UWAGA

178
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0826mrys. 172

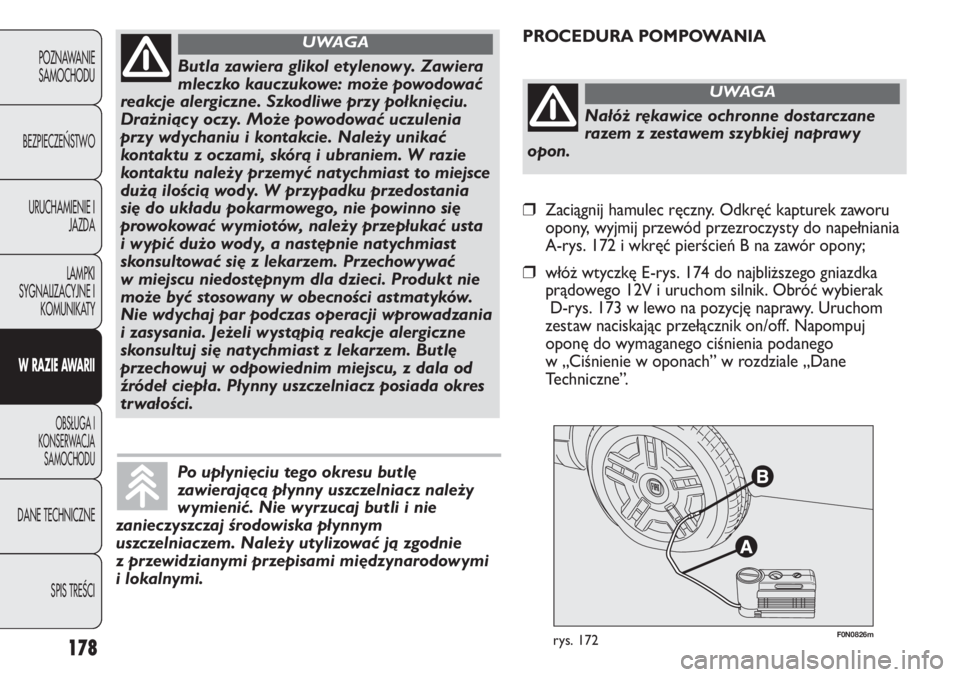

PROCEDURA POMPOWANIA
Butla zawiera glikol etylenowy. Zawiera
mleczko kauczukowe: może powodować
reakcje alergiczne. Szkodliwe przy połknięciu.
Drażniący oczy. Może powodować uczulenia
przy wdychaniu i kontakcie. Należy unikać
kontaktu z oczami, skórą i ubraniem. W razie
kontaktu należy przemyć natychmiast to miejsce
dużą ilością wody. W przypadku przedostania
się do układu pokarmowego, nie powinno się
prowokować wymiotów, należy przepłukać usta
i wypić dużo wody, a następnie natychmiast
skonsultować się z lekarzem. Przechowywać
w miejscu niedostępnym dla dzieci. Produkt nie
może być stosowany w obecności astmatyków.
Nie wdychaj par podczas operacji wprowadzania
i zasysania. Jeżeli wystąpią reakcje alergiczne
skonsultuj się natychmiast z lekarzem. Butlę
przechowuj w odpowiednim miejscu, z dala od
źródeł ciepła. Płynny uszczelniacz posiada okres
trwałości.
UWAGA
Po upłynięciu tego okresu butlę
zawierającą płynny uszczelniacz należy
wymienić. Nie wyrzucaj butli i nie
zanieczyszczaj środowiska płynnym
uszczelniaczem. Należy utylizować ją zgodnie
z przewidzianymi przepisami międzynarodowymi
i lokalnymi.
Nałóż rękawice ochronne dostarczane
razem z zestawem szybkiej naprawy
opon.
UWAGA
❒Zaciągnij hamulec ręczny. Odkręć kapturek zaworu
opony, wyjmij przewód przezroczysty do napełniania
A-rys. 172 i wkręć pierścień B na zawór opony;
❒włóż wtyczkę E-rys. 174 do najbliższego gniazdka
prądowego 12V i uruchom silnik. Obróć wybierak
D-rys. 173 w lewo na pozycję naprawy. Uruchom
zestaw naciskając przełącznik on/off. Napompuj
oponę do wymaganego ciśnienia podanego
w „Ciśnienie w oponach” w rozdziale „Dane
Techniczne”.

179
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0182mrys. 174F0N0827mrys. 173

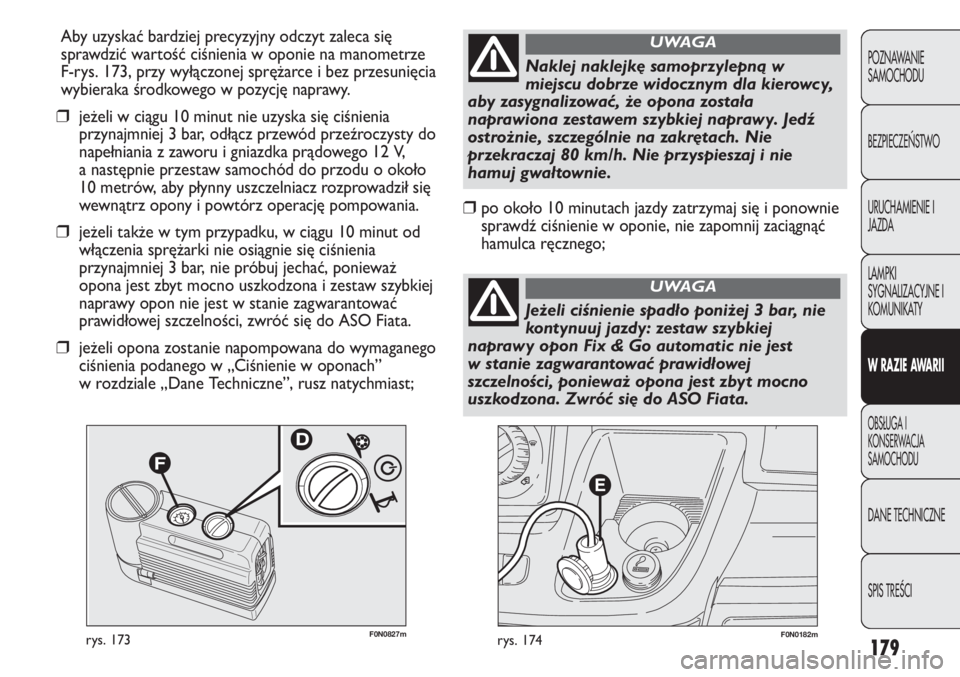

Aby uzyskać bardziej precyzyjny odczyt zaleca się
sprawdzić wartość ciśnienia w oponie na manometrze
F-rys. 173, przy wyłączonej sprężarce i bez przesunięcia
wybieraka środkowego w pozycję naprawy.
❒jeżeli w ciągu 10 minut nie uzyska się ciśnienia
przynajmniej 3 bar, odłącz przewód przeźroczysty do
napełniania z zaworu i gniazdka prądowego 12 V,
a następnie przestaw samochód do przodu o około
10 metrów, aby płynny uszczelniacz rozprowadził się
wewnątrz opony i powtórz operację pompowania.
❒jeżeli także w tym przypadku, w ciągu 10 minut od
włączenia sprężarki nie osiągnie się ciśnienia
przynajmniej 3 bar, nie próbuj jechać, ponieważ
opona jest zbyt mocno uszkodzona i zestaw szybkiej
naprawy opon nie jest w stanie zagwarantować
prawidłowej szczelności, zwróć się do ASO Fiata.
❒jeżeli opona zostanie napompowana do wymaganego
ciśnienia podanego w „Ciśnienie w oponach”
w rozdziale „Dane Techniczne”, rusz natychmiast;
Naklej naklejkę samoprzylepną w
miejscu dobrze widocznym dla kierowcy,
aby zasygnalizować, że opona została
naprawiona zestawem szybkiej naprawy. Jedź
ostrożnie, szczególnie na zakrętach. Nie
przekraczaj 80 km/h. Nie przyspieszaj i nie
hamuj gwałtownie.
UWAGA
❒po około 10 minutach jazdy zatrzymaj się i ponownie
sprawdź ciśnienie w oponie, nie zapomnij zaciągnąć
hamulca ręcznego;
Jeżeli ciśnienie spadło poniżej 3 bar, nie
kontynuuj jazdy: zestaw szybkiej
naprawy opon Fix & Go automatic nie jest
w stanie zagwarantować prawidłowej
szczelności, ponieważ opona jest zbyt mocno
uszkodzona. Zwróć się do ASO Fiata.
UWAGA

180
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0828mrys. 175
❒jeżeli natomiast zmierzone ciśnienie wynosi
przynajmniej 3 bary, przywróć prawidłowe ciśnienie
przedstawione w rozdziale „Ciśnienie pompowania”
w „Danych technicznych” (gdy silnik jest uruchomiony
i zaciągnięty hamulec ręczny) i kontynuuj jazdę;
❒skieruj się, jadąc mimo wszystko bardzo ostrożnie, do
najbliższej ASO Fiata.
Należy absolutnie poinformować, że
opona została naprawiona przy użyciu
zestawu szybkiej naprawy opon. Należy
przekazać ulotkę personelowi, który zajmie się
naprawą opony przy użyciu zestawu naprawy
opon.
UWAGA
W przypadku użycia opon innych niż te,
które dostarczono wraz z samochodem,
może nie być możliwa ich naprawa.
W przypadku wymiany opon, zaleca się
stosować tylko takie, jakie zaleca producent .
Należy zwrócić się do ASO Fiata.
UWAGA

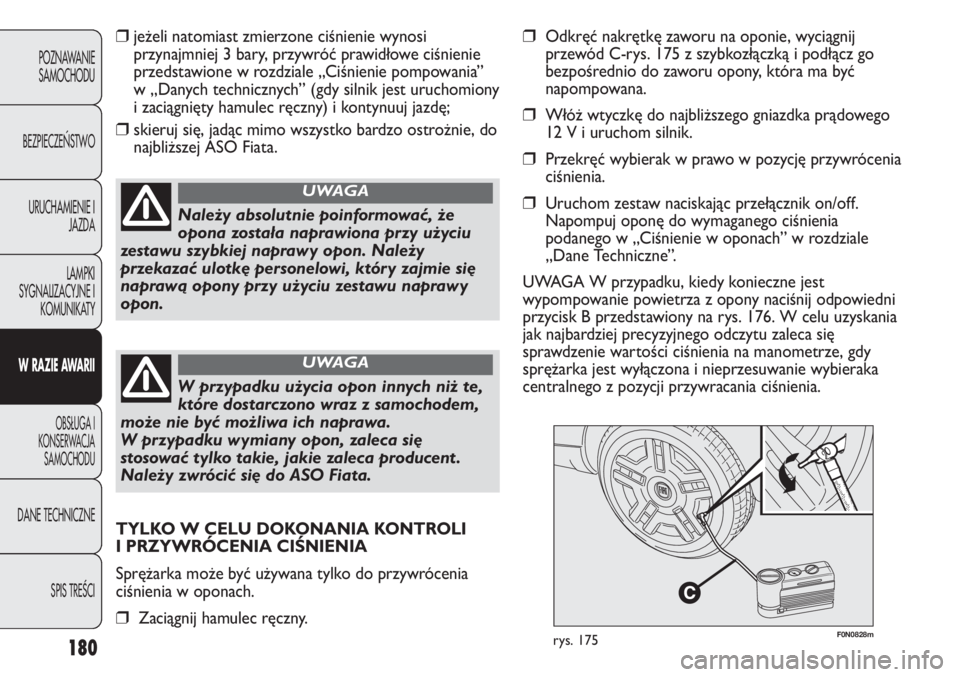

❒Odkręć nakrętkę zaworu na oponie, wyciągnij
przewód C-rys. 175 z szybkozłączką i podłącz go
bezpośrednio do zaworu opony, która ma być
napompowana.
❒Włóż wtyczkę do najbliższego gniazdka prądowego
12 V i uruchom silnik.
❒Przekręć wybierak w prawo w pozycję przywrócenia
ciśnienia.
❒Uruchom zestaw naciskając przełącznik on/off.
Napompuj oponę do wymaganego ciśnienia
podanego w „Ciśnienie w oponach” w rozdziale
„Dane Techniczne”.
UWAGA W przypadku, kiedy konieczne jest
wypompowanie powietrza z opony naciśnij odpowiedni
przycisk B przedstawiony na rys. 176. W celu uzyskania
jak najbardziej precyzyjnego odczytu zaleca się
sprawdzenie wartości ciśnienia na manometrze, gdy
sprężarka jest wyłączona i nieprzesuwanie wybieraka
centralnego z pozycji przywracania ciśnienia.
TYLKO W CELU DOKONANIA KONTROLI
I PRZYWRÓCENIA CIŚNIENIA
Sprężarka może być używana tylko do przywrócenia
ciśnienia w oponach.
❒Zaciągnij hamulec ręczny.

181
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
B
F0N0830mrys. 176
F0N0829mrys. 177
WYMIANA ŻARÓWKI
ZALECENIA OGÓLNE
❒Gdy żarówka nie świeci się, przed jej wymianą
sprawdź czy nie jest przepalony odnośny bezpiecznik:
rozmieszczenie bezpieczników podane jest
w rozdziale „Wymiana bezpieczników”;
❒przed wymianą żarówki sprawdź czy nie są
skorodowane odnośne styki;
❒przepalone żarówki należy wymieniać na nowe tego
samego typu i mocy;
❒po wymianie żarówki reflektorów, ze względów
bezpieczeństwa, sprawdzaj zawsze ustawienie świateł. PROCEDURA WYMIANY BUTLI

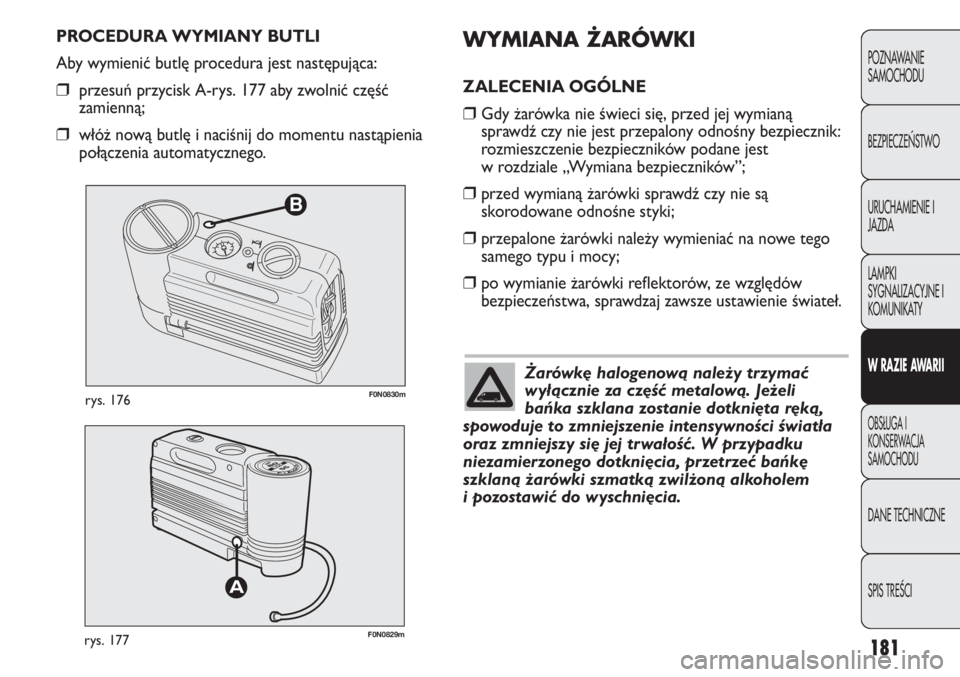

Aby wymienić butlę procedura jest następująca:
❒przesuń przycisk A-rys. 177 aby zwolnić część
zamienną;
❒włóż nową butlę i naciśnij do momentu nastąpienia
połączenia automatycznego.
Żarówkę halogenową należy trzymać
wyłącznie za część metalową. Jeżeli
bańka szklana zostanie dotknięta ręką,
spowoduje to zmniejszenie intensywności światła
oraz zmniejszy się jej trwałość. W przypadku
niezamierzonego dotknięcia, przetrzeć bańkę
szklaną żarówki szmatką zwilżoną alkoholem
i pozostawić do wyschnięcia.

182
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
F0N0078mrys. 178
Zmiany lub naprawy instalacji
elektrycznej (centralki elektroniczne)
wykonane niewłaściwie i bez uwzględnienia
parametrów technicznych instalacji, mogą
spowodować niewłaściwe funkcjonowanie
i grozić pożarem.
UWAGA
Żarówki halogenowe zawierają wewnątrz
sprężony gaz, w razie rozbicia można się
zranić kawałkami szkła.
UWAGA
OSTRZEŻENIE Na powierzchni wewnętrznej reflektora
może wystąpić lekkie zaparowanie: nie oznacza to
uszkodzenia, ale jest zjawiskiem naturalnym
spowodowanym niską temperaturą i wysoką
wilgotnością powietrza; znika zaraz po zaświeceniu
reflektorów. Obecność kropel wewnątrz reflektora
oznacza przenikanie wody do jego wnętrza; należy
zwrócić się do ASO Fiata.

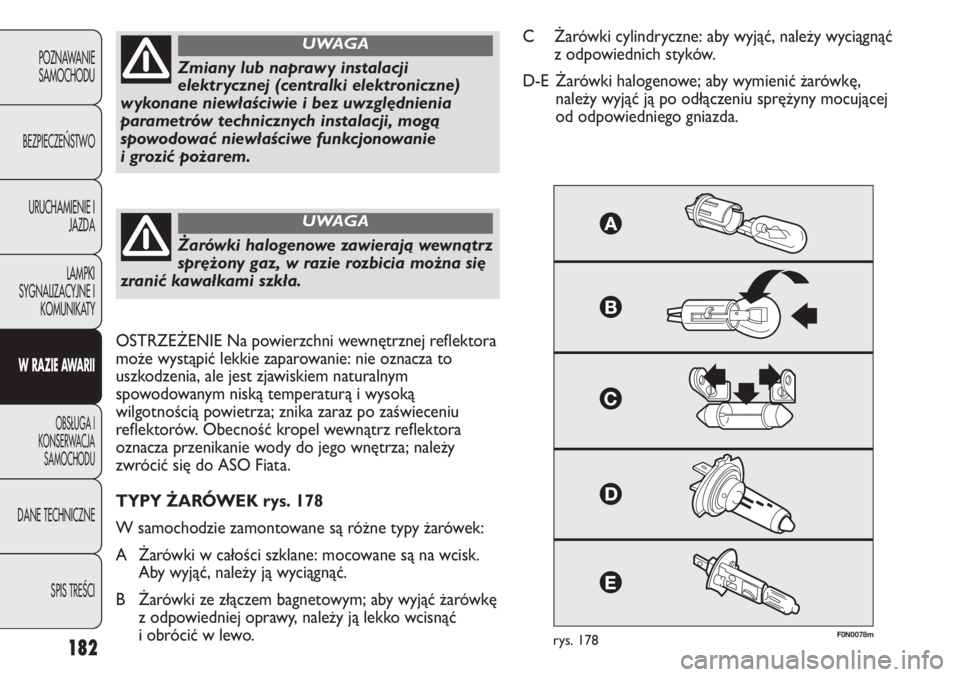

TYPY ŻARÓWEK rys. 178
W samochodzie zamontowane są różne typy żarówek:
A Żarówki w całości szklane: mocowane są na wcisk.
Aby wyjąć, należy ją wyciągnąć.
B Żarówki ze złączem bagnetowym; aby wyjąć żarówkę
z odpowiedniej oprawy, należy ją lekko wcisnąć
i obrócić w lewo.C Żarówki cylindryczne: aby wyjąć, należy wyciągnąć
z odpowiednich styków.
D-E Żarówki halogenowe; aby wymienić żarówkę,
należy wyjąć ją po odłączeniu sprężyny mocującej
od odpowiedniego gniazda.

183
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI
H1
H15
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55W
15/55W
55W
5W
55W
21W
16W(*)/5W(▼)
21W
5W
5W
5W
21W
21W
21W
21W
5W
10W
10W
(*) wersje XL i rekreacyjne
(▼) wszystkie inne wersje
(❑) dla wersji/rynków, gdzie przewidziano

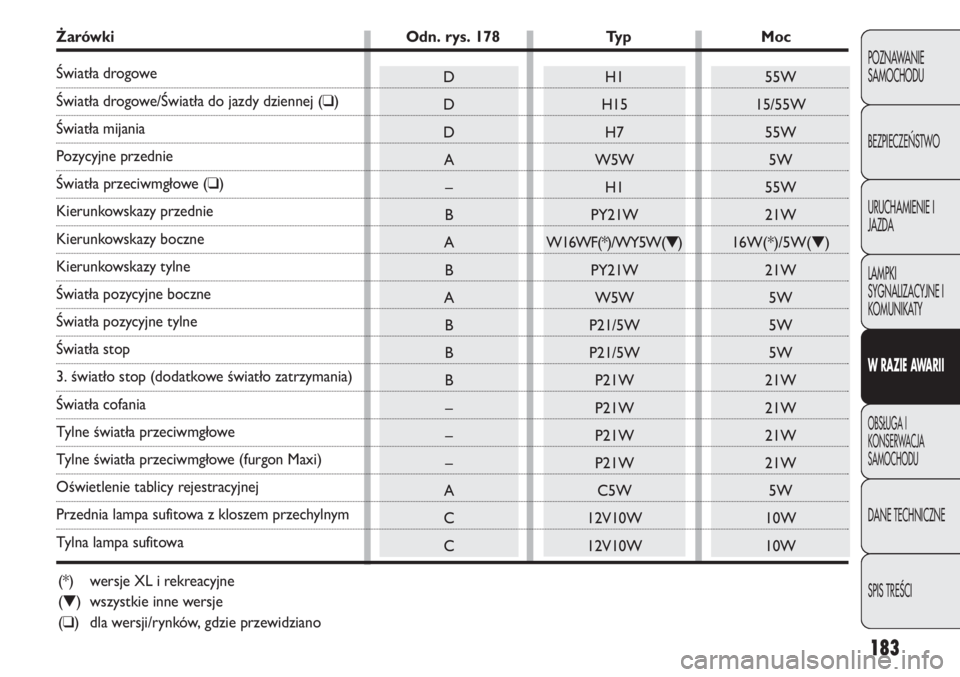

Żarówki Odn. rys. 178 Typ Moc
Światła drogowe
Światła drogowe/Światła do jazdy dziennej (❑)
Światła mijania
Pozycyjne przednie
Światła przeciwmgłowe (❑)
Kierunkowskazy przednie
Kierunkowskazy boczne
Kierunkowskazy tylne
Światła pozycyjne boczne
Światła pozycyjne tylne
Światła stop
3. światło stop (dodatkowe światło zatrzymania)
Światła cofania
Tylne światła przeciwmgłowe
Tylne światła przeciwmgłowe (furgon Maxi)
Oświetlenie tablicy rejestracyjnej
Przednia lampa sufitowa z kloszem przechylnym
Tylna lampa sufitowa

184
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

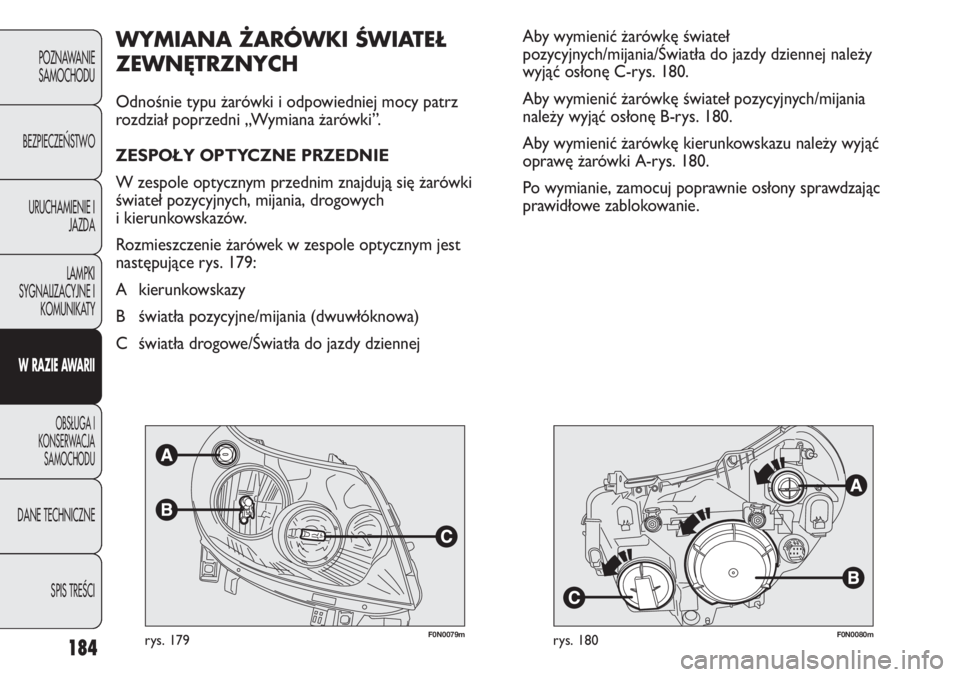

F0N0079mrys. 179F0N0080mrys. 180
Aby wymienić żarówkę świateł
pozycyjnych/mijania/Światła do jazdy dziennej należy
wyjąć osłonę C-rys. 180.
Aby wymienić żarówkę świateł pozycyjnych/mijania
należy wyjąć osłonę B-rys. 180.
Aby wymienić żarówkę kierunkowskazu należy wyjąć
oprawę żarówki A-rys. 180.
Po wymianie, zamocuj poprawnie osłony sprawdzając
prawidłowe zablokowanie.WYMIANA ŻARÓWKI ŚWIATEŁ
ZEWNĘTRZNYCH
Odnośnie typu żarówki i odpowiedniej mocy patrz
rozdział poprzedni „Wymiana żarówki”.
ZESPOŁY OPTYCZNE PRZEDNIE
W zespole optycznym przednim znajdują się żarówki
świateł pozycyjnych, mijania, drogowych
i kierunkowskazów.
Rozmieszczenie żarówek w zespole optycznym jest
następujące rys. 179:
A kierunkowskazy
B światła pozycyjne/mijania (dwuwłóknowa)
C światła drogowe/Światła do jazdy dziennej

185
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

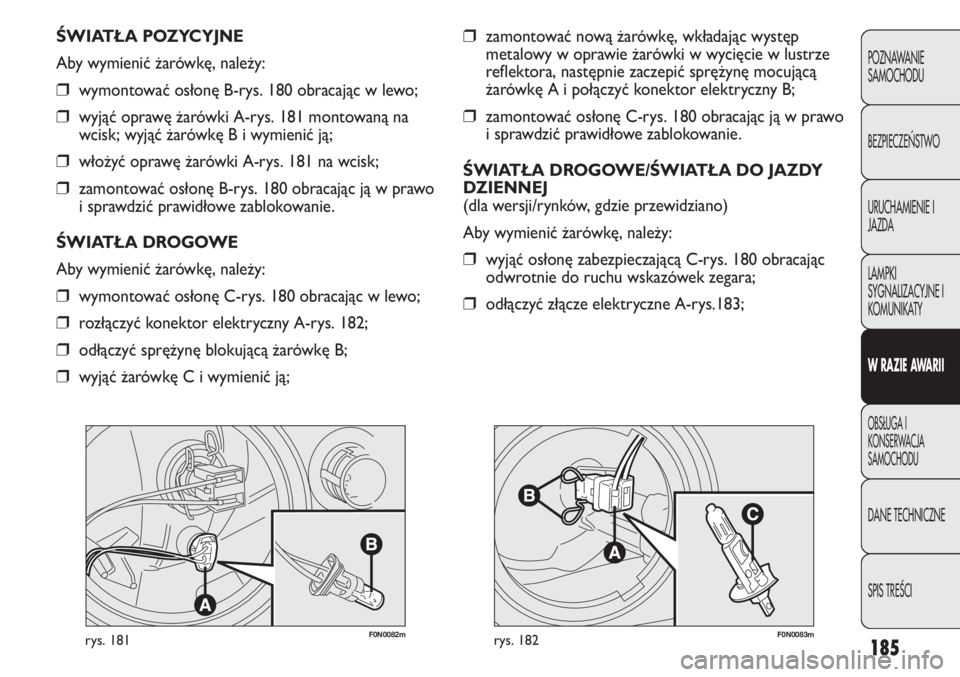

F0N0082mrys. 181F0N0083mrys. 182
❒zamontować nową żarówkę, wkładając występ
metalowy w oprawie żarówki w wycięcie w lustrze
reflektora, następnie zaczepić sprężynę mocującą
żarówkę A i połączyć konektor elektryczny B;
❒zamontować osłonę C-rys. 180 obracając ją w prawo
i sprawdzić prawidłowe zablokowanie.
ŚWIATŁA DROGOWE/ŚWIATŁA DO JAZDY
DZIENNEJ
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę, należy:
❒wyjąć osłonę zabezpieczającą C-rys. 180 obracając
odwrotnie do ruchu wskazówek zegara;
❒odłączyć złącze elektryczne A-rys.183; ŚWIATŁA POZYCYJNE
Aby wymienić żarówkę, należy:
❒wymontować osłonę B-rys. 180 obracając w lewo;
❒wyjąć oprawę żarówki A-rys. 181 montowaną na
wcisk; wyjąć żarówkę B i wymienić ją;
❒włożyć oprawę żarówki A-rys. 181 na wcisk;
❒zamontować osłonę B-rys. 180 obracając ją w prawo
i sprawdzić prawidłowe zablokowanie.
ŚWIATŁA DROGOWE
Aby wymienić żarówkę, należy:
❒wymontować osłonę C-rys. 180 obracając w lewo;
❒rozłączyć konektor elektryczny A-rys. 182;
❒odłączyć sprężynę blokującą żarówkę B;
❒wyjąć żarówkę C i wymienić ją;

186
POZNAWANIE
SAMOCHODU
BEZPIECZE¡STWO
URUCHAMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE I
KOMUNIKATY
W RAZIE AWARII
OBS¸UGA I
KONSERWACJA
SAMOCHODU
DANE TECHNICZNE
SPIS TREÂCI

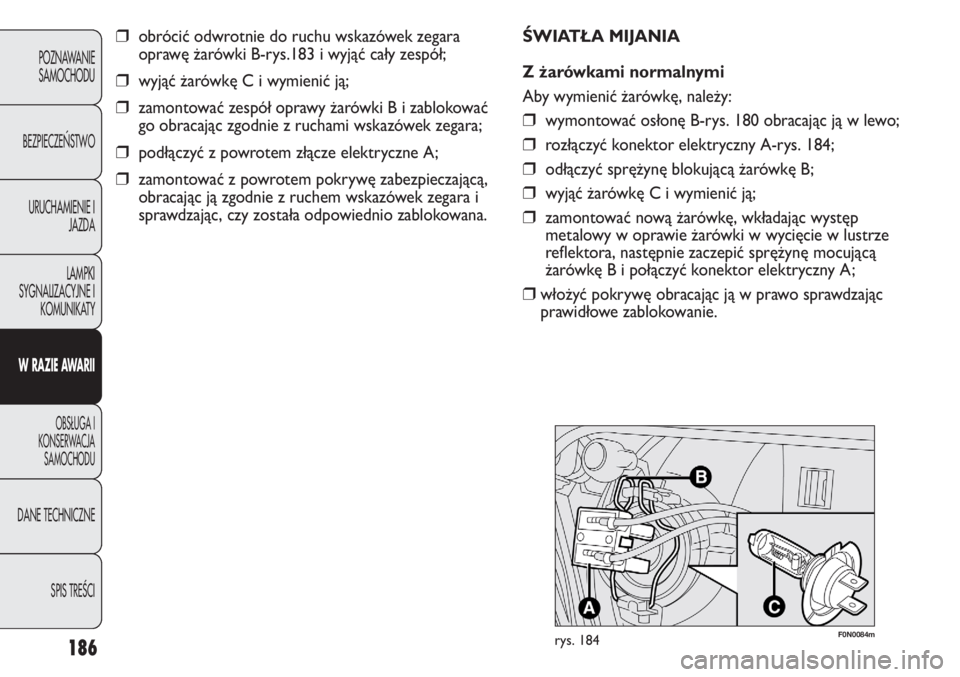

❒obrócić odwrotnie do ruchu wskazówek zegara
oprawę żarówki B-rys.183 i wyjąć cały zespół;
❒wyjąć żarówkę C i wymienić ją;
❒zamontować zespół oprawy żarówki B i zablokować
go obracając zgodnie z ruchami wskazówek zegara;
❒podłączyć z powrotem złącze elektryczne A;
❒zamontować z powrotem pokrywę zabezpieczającą,
obracając ją zgodnie z ruchem wskazówek zegara i
sprawdzając, czy została odpowiednio zablokowana.ŚWIATŁA MIJANIA
Z żarówkami normalnymi
Aby wymienić żarówkę, należy:
❒wymontować osłonę B-rys. 180 obracając ją w lewo;
❒rozłączyć konektor elektryczny A-rys. 184;
❒odłączyć sprężynę blokującą żarówkę B;
❒wyjąć żarówkę C i wymienić ją;
❒zamontować nową żarówkę, wkładając występ
metalowy w oprawie żarówki w wycięcie w lustrze
reflektora, następnie zaczepić sprężynę mocującą
żarówkę B i połączyć konektor elektryczny A;
❒włożyć pokrywę obracając ją w prawo sprawdzając
prawidłowe zablokowanie.
F0N0084mrys. 184
