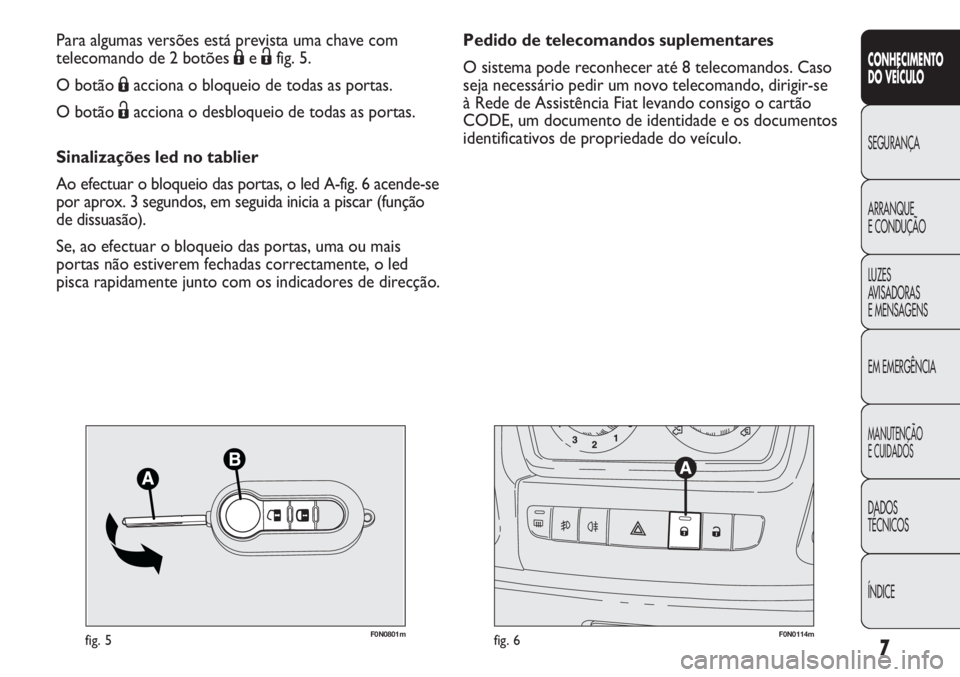

Pedido de telecomandos suplementares
O sistema pode reconhecer até 8 telecomandos. Caso
seja necessário pedir um novo telecomando, dirigir-se
à Rede de Assistência Fiat levando consigo o cartão
CODE, um documento de identidade e os documentos
identificativos de propriedade do veículo. Para algumas versões está prevista uma chave com
telecomando de 2 botões Áe Ëfig. 5.
O botão Áacciona o bloqueio de todas as portas.
O botão Ëacciona o desbloqueio de todas as portas.
Sinalizações led no tablier
Ao efectuar o bloqueio das portas, o led A-fig. 6 acende-se
por aprox. 3 segundos, em seguida inicia a piscar (função
de dissuasão).
Se, ao efectuar o bloqueio das portas, uma ou mais
portas não estiverem fechadas correctamente, o led
pisca rapidamente junto com os indicadores de direcção.

F0N0802mfig. 7F0N0337mfig. 8

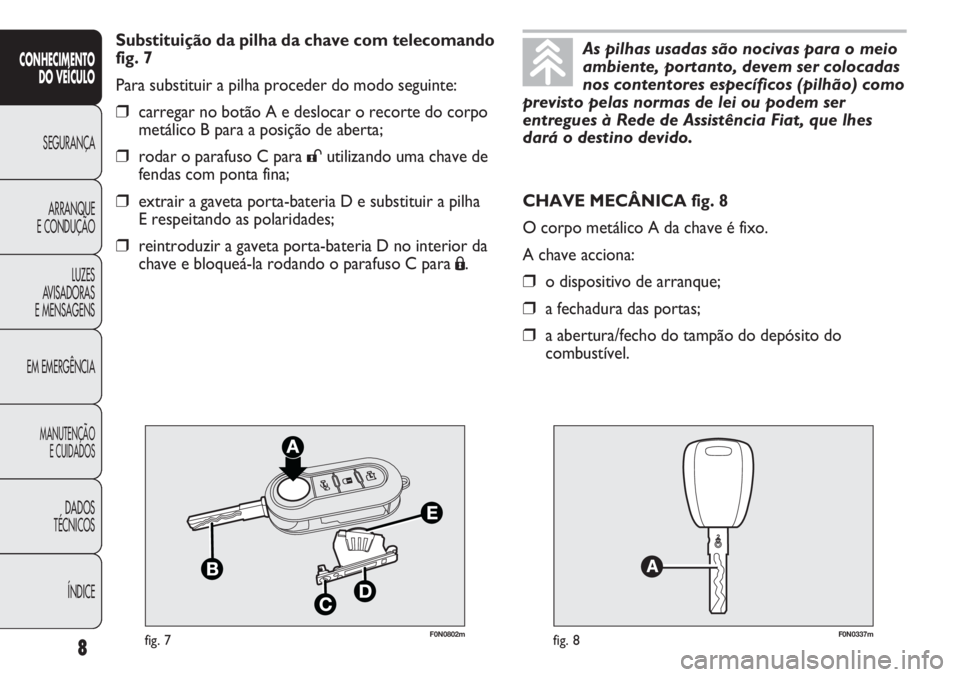

CHAVE MECÂNICA fig. 8
O corpo metálico A da chave é fixo.
A chave acciona:
❒o dispositivo de arranque;
❒a fechadura das portas;
❒a abertura/fecho do tampão do depósito do
combustível. Substituição da pilha da chave com telecomando
fig. 7
Para substituir a pilha proceder do modo seguinte:
❒carregar no botão A e deslocar o recorte do corpo
metálico B para a posição de aberta;
❒rodar o parafuso C para :utilizando uma chave de
fendas com ponta fina;
❒extrair a gaveta porta-bateria D e substituir a pilha
E respeitando as polaridades;
❒reintroduzir a gaveta porta-bateria D no interior da
chave e bloqueá-la rodando o parafuso C para
Á.
8
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
As pilhas usadas são nocivas para o meio
ambiente, portanto, devem ser colocadas
nos contentores específicos (pilhão) como
previsto pelas normas de lei ou podem ser
entregues à Rede de Assistência Fiat, que lhes
dará o destino devido.

9
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

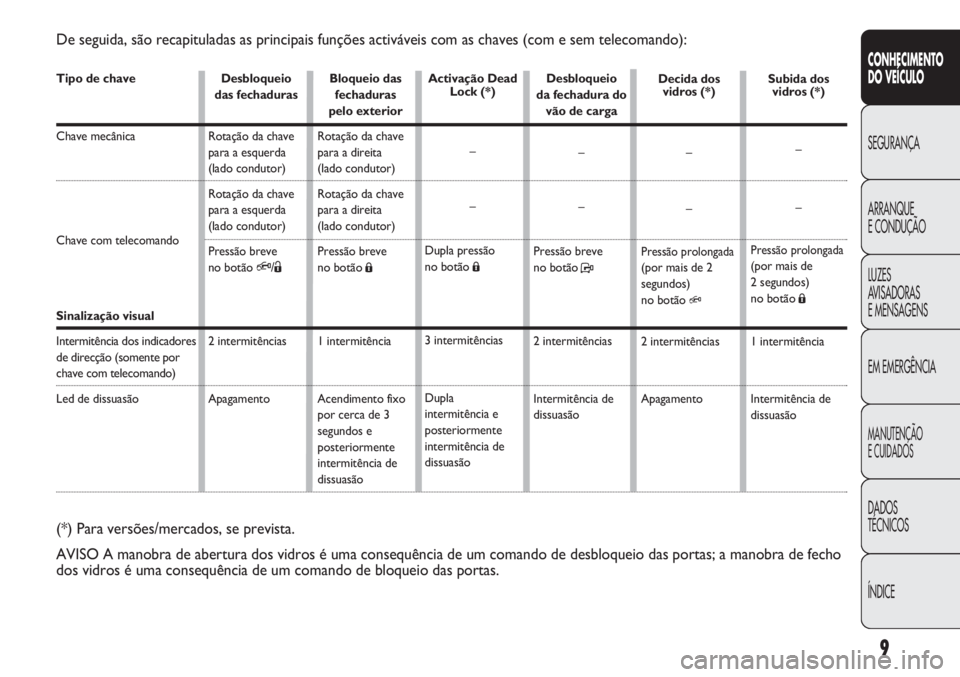

De seguida, são recapituladas as principais funções activáveis com as chaves (com e sem telecomando):
Tipo de chave
Chave mecânica
Chave com telecomando
Sinalização visual
Intermitência dos indicadores
de direcção (somente por
chave com telecomando)
Led de dissuasão
Desbloqueio
das fechaduras
Rotação da chave
para a esquerda
(lado condutor)
Rotação da chave
para a esquerda
(lado condutor)
Pressão breve
no botão
Q/Ë
2 intermitências
ApagamentoBloqueio das
fechaduras
pelo exterior
Rotação da chave
para a direita
(lado condutor)
Rotação da chave
para a direita
(lado condutor)
Pressão breve
no botão
Á
1 intermitência
Acendimento fixo
por cerca de 3
segundos e
posteriormente
intermitência de
dissuasãoActivação Dead
Lock (*)
–
–
Dupla pressão
no botão
Á
3 intermitências
Dupla
intermitência e
posteriormente
intermitência de
dissuasãoDesbloqueio
da fechadura do
vão de carga
–
–
Pressão breve
no botão
P
2 intermitências
Intermitência de
dissuasão
(*) Para versões/mercados, se prevista.
AVISO A manobra de abertura dos vidros é uma consequência de um comando de desbloqueio das portas; a manobra de fecho
dos vidros é uma consequência de um comando de bloqueio das portas.
Subida dos
vidros (*)
–
–
Pressão prolongada
(por mais de
2 segundos)
no botão
Á
1 intermitência
Intermitência de
dissuasão Decida dos
vidros (*)
–
–
Pressão prolongada(por mais de 2
segundos)
no botão
Q
2 intermitências
Apagamento

Está previsto um número máximo de ciclos
sonoros/visuais, após os quais o sistema retoma a sua
função normal de monitorização.
AVISO A função de bloqueio do motor é garantida pelo
Fiat CODE, que é activado automaticamente retirando
a chave do dispositivo de arranque.
ACTIVAÇÃO DO ALARME
Com as portas e capot fechados, chave de arranque
rodada para a posição de STOP ou extraída, orientar
a chave com telecomando para o veículo, em seguida
carregar e largar o botão «bloqueio».
À excepção de alguns mercados, o sistema emite uma
sinalização sonora («BIP») e activa o bloqueio das
portas.
A ligação do alarme é precedida por uma fase de
autodiagnóstico: caso seja registada uma anomalia,
o sistema emite uma nova sinalização acústica.
Neste caso desactivar o alarme carregando no botão
«desbloqueio portas/desbloqueio vão de carga», verificar
o correcto fecho das portas e do capot do motor
e reactivar o alarme carregando no botão «bloqueio».ALARME ELECTRÓNICO
(para versões/mercados, onde previsto)
O alarme, previsto em adição a todas as funções do
telecomando já descritas anteriormente, é comandado
pelo receptor situado sob o tablier próximo da
centralina dos fusíveis.
INTERVENÇÃO DO ALARME
O alarme intervém nos seguintes casos:
❒abertura ilícita de uma porta ou do capot do motor
(protecção perimetral);
❒accionamento do dispositivo de arranque (rotação da
chave para MAR);
❒corte dos cabos da bateria.
Consoante os mercados, a intervenção do alarme
provoca o accionamento da buzina e dos indicadores de
direcção (durante cerca de 26 segundos). As
modalidades de intervenção e o número de ciclos
podem variar em função dos mercados.
10
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

11
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
DESACTIVAÇÃO DO ALARME
Carregar no botão «desbloqueio portas/desbloqueio vão
de carga» da chave com telecomando.
São efectuadas as seguintes acções (excepto para alguns
mercados):
❒dois breves acendimentos dos indicadores de direcção;
❒duas breves sinalizações acústicas («BIP»);
❒desbloqueio das portas.

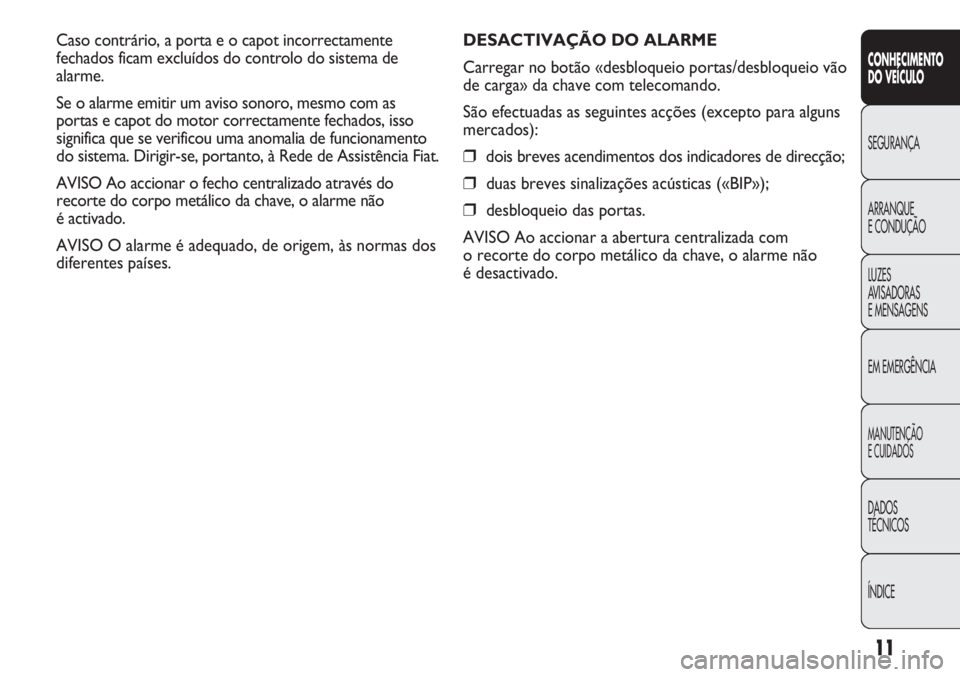

AVISO Ao accionar a abertura centralizada com
o recorte do corpo metálico da chave, o alarme não
é desactivado. Caso contrário, a porta e o capot incorrectamente
fechados ficam excluídos do controlo do sistema de
alarme.
Se o alarme emitir um aviso sonoro, mesmo com as
portas e capot do motor correctamente fechados, isso
significa que se verificou uma anomalia de funcionamento
do sistema. Dirigir-se, portanto, à Rede de Assistência Fiat.
AVISO Ao accionar o fecho centralizado através do
recorte do corpo metálico da chave, o alarme não
é activado.
AVISO O alarme é adequado, de origem, às normas dos
diferentes países.

SINALIZAÇÃO DE TENTATIVA DE EFRACÇÃO
Cada tentativa de efracção é sinalizada pelo
acendimento da luz avis. específica
Yno quadro de
instrumentos, juntamente com a mensagem visualizada
no ecrã se presente (ver o capítulo «Luzes avis.
e mensagens»).
DESACTIVAÇÃO DO ALARME
Para desactivar completamente o alarme (por exemplo,
em caso de uma longa inactividade do veículo) fechar
simplesmente o veículo rodando o corpo metálico da
chave com telecomando na fechadura.
AVISO Se as pilhas do telecomando ficarem
descarregadas, ou em caso de avaria do sistema, para
desactivar o alarme, introduzir a chave no dispositivo de
arranque e rodá-la para a posição MAR.
12
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

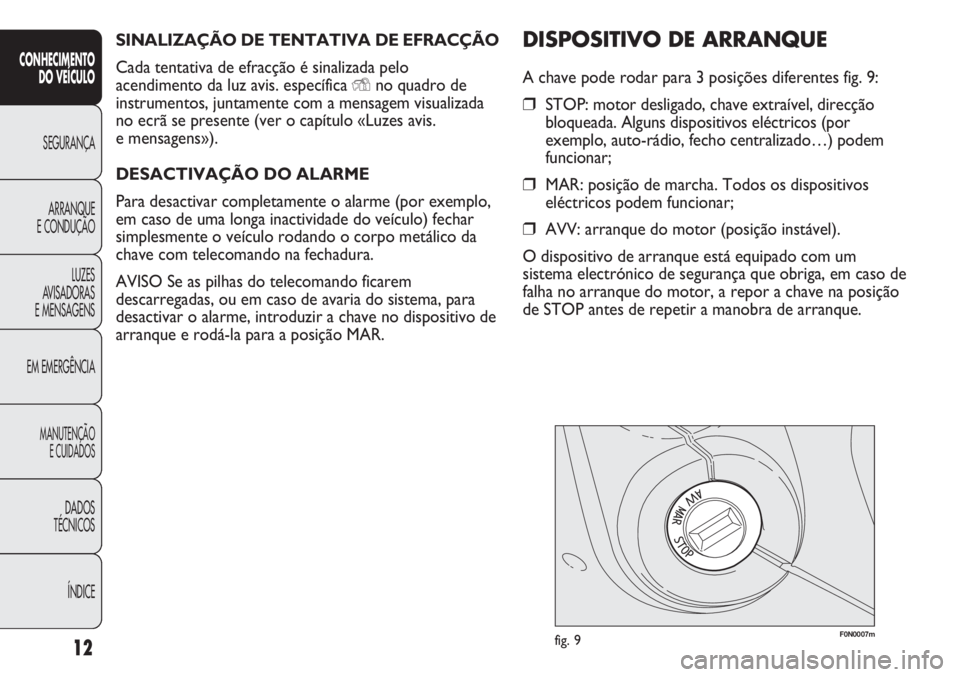

DISPOSITIVO DE ARRANQUE
A chave pode rodar para 3 posições diferentes fig. 9:
❒STOP: motor desligado, chave extraível, direcção
bloqueada. Alguns dispositivos eléctricos (por
exemplo, auto-rádio, fecho centralizado…) podem
funcionar;
❒MAR: posição de marcha. Todos os dispositivos
eléctricos podem funcionar;
❒AVV: arranque do motor (posição instável).
O dispositivo de arranque está equipado com um
sistema electrónico de segurança que obriga, em caso de
falha no arranque do motor, a repor a chave na posição
de STOP antes de repetir a manobra de arranque.
F0N0007mfig. 9

13
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

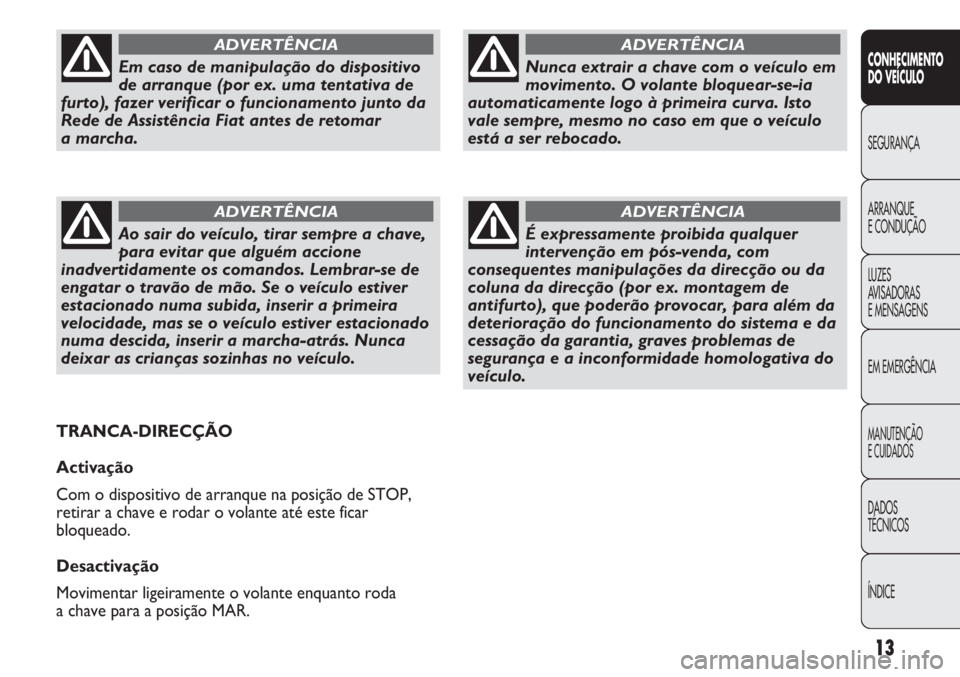

Nunca extrair a chave com o veículo em
movimento. O volante bloquear-se-ia
automaticamente logo à primeira curva. Isto
vale sempre, mesmo no caso em que o veículo
está a ser rebocado.
ADVERTÊNCIA
É expressamente proibida qualquer
intervenção em pós-venda, com
consequentes manipulações da direcção ou da
coluna da direcção (por ex. montagem de
antifurto), que poderão provocar, para além da
deterioração do funcionamento do sistema e da
cessação da garantia, graves problemas de
segurança e a inconformidade homologativa do
veículo.
ADVERTÊNCIA
Em caso de manipulação do dispositivo
de arranque (por ex. uma tentativa de
furto), fazer verificar o funcionamento junto da
Rede de Assistência Fiat antes de retomar
a marcha.
ADVERTÊNCIA
Ao sair do veículo, tirar sempre a chave,
para evitar que alguém accione
inadvertidamente os comandos. Lembrar-se de
engatar o travão de mão. Se o veículo estiver
estacionado numa subida, inserir a primeira
velocidade, mas se o veículo estiver estacionado
numa descida, inserir a marcha-atrás. Nunca
deixar as crianças sozinhas no veículo.
ADVERTÊNCIA
TRANCA-DIRECÇÃO
Activação
Com o dispositivo de arranque na posição de STOP,
retirar a chave e rodar o volante até este ficar
bloqueado.
Desactivação
Movimentar ligeiramente o volante enquanto roda
a chave para a posição MAR.

14
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

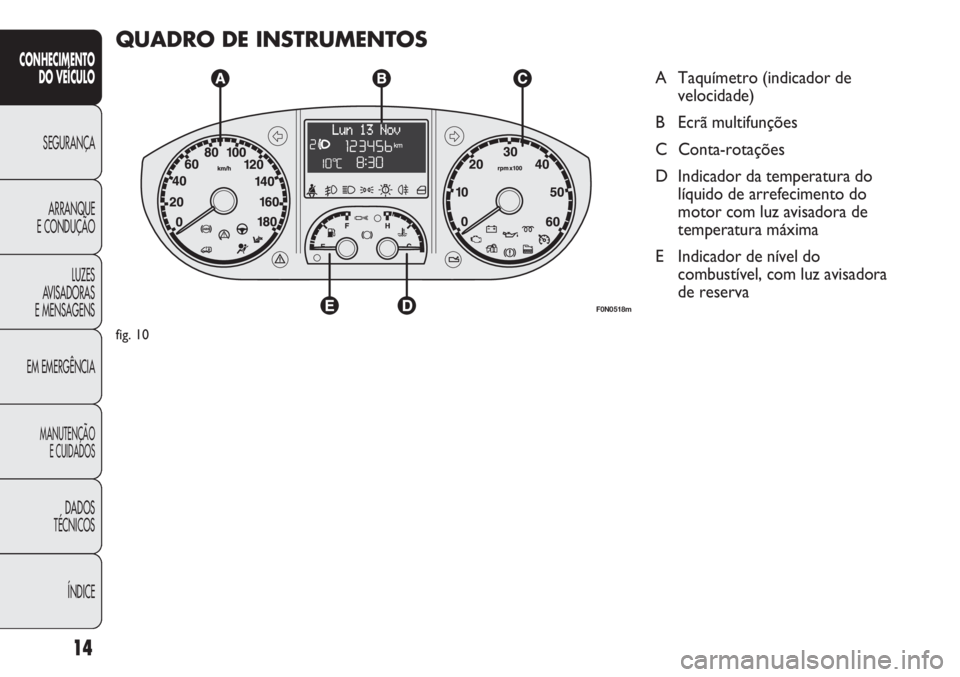

QUADRO DE INSTRUMENTOS
A Taquímetro (indicador de
velocidade)
B Ecrã multifunções
C Conta-rotações
D Indicador da temperatura do
líquido de arrefecimento do
motor com luz avisadora de
temperatura máxima
E Indicador de nível do
combustível, com luz avisadora
de reserva
F0N0518m
fig. 10

15
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0N0332mfig. 11F0N0013mfig. 12
CONTA-ROTAÇÕES fig. 12
O conta-rotações fornece indicações relativas às
rotações do motor por minuto.
AVISO O sistema de controlo da injecção electrónica
bloqueia progressivamente o afluxo de combustível
quando o motor está «fora de rotações» com
a consequente e progressiva perda de potência do
próprio motor.
O conta-rotações, com o motor ao ralenti, pode indicar
um aumento de regime gradual ou imprevisto, conforme
os casos.
Este comportamento é normal e não deve levantar
preocupações, pois isso pode verificar-se, por exemplo,
com o accionamento do climatizador ou do
electroventilador. Nestes casos um ligeiro aumento do
ralenti do motor serve para salvaguardar o estado de
carga da bateria.INSTRUMENTOS DE BORDO
A cor de fundo dos instrumentos e a sua tipologia pode
variar em função das versões.
TAQUÍMETRO fig. 11
Assinala a velocidade do veículo.

F0N0014mfig. 13F0N0015mfig. 14
INDICADOR DE TEMPERATURA DO LÍQUIDO
DE ARREFECIMENTO DO MOTOR fig. 14
O ponteiro indica a temperatura do líquido de
refrigeração do motor e inicia a fornecer indicações
quando a temperatura do líquido supera os 50 °C,
aproximadamente.
Na normal utilização do veículo, o ponteiro pode
colocar-se nas diferentes posições dentro do arco de
indicação em relação às condições de uso do veículo.
C Baixa temperatura do líquido de arrefecimento do
motor.
H Alta temperatura do líquido de arrefecimento do
motor.
O acendimento da luz avisadora B (nalgumas versões
juntamente com a mensagem visualizado pelo ecrã
multifunções) indica o aumento excessivo da
temperatura do líquido de arrefecimento; neste caso,
parar o motor e contactar a Rede de Assistência Fiat. INDICADOR DE NÍVEL DO COMBUSTÍVEL
fig. 13
O ponteiro indica a quantidade de combustível presente
no depósito.
E depósito vazio;
F depósito cheio (consultar o parágrafo
«Abastecimento do veículo»).
O acendimento da luz avis. A indica que no depósito
ficaram cerca de 10/12 litros (conforme as versões) de
combustível. Não viajar com o depósito quase vazio: as
eventuais faltas de alimentação podem danificar
o catalisador.
AVISO Se o ponteiro se posicionar na indicação E com
a luz avisadora A intermitente, significa que está presente
uma anomalia no sistema. Neste caso, contactar a Rede
de Assistência Fiat para proceder à verificação do sistema.
AVISO Aconselha-se a não activar o aquecedor
suplementar (Webasto) em situação de reserva.
16
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
