FIAT DUCATO 2011 Manual de Uso e Manutenção (in Portuguese)

17
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Se o ponteiro da temperatura do líquido
de arrefecimento do motor se posicionar
na zona vermelha, desligar
imediatamente o motor e contactar a Rede de
Assistência Fiat.O progressivo apagamento parcial dos símbolos
evidencia a diminuição do óleo.
Uma adequada quantidade de óleo no cárter é indicada
pelo acendimento de 4 ou 5 símbolos. O não
acendimento do quinto símbolo não deve ser
considerado uma anomalia ou uma escassa presença de
óleo no cárter.
Se o nível do óleo for inferior ao valor mínimo previsto,
o ecrã fornece a mensagem específica para o nível
mínimo do óleo do motor e a necessidade de efectuar
a reposição.
AVISO Para conhecer a correcta quantidade de óleo do
motor, verificar sempre a indicação presente na vareta
de controlo (consultar o parágrafo «Verificação dos
níveis» no capítulo «Manutenção e cuidados»).
Após alguns segundos desaparece a visualização dos
símbolos que indicam a quantidade de óleo do motor e:
❒se a manutenção programada estiver próxima do
termo do prazo, é visualizada a distância que falta
acompanhada pelo acendimento do símbolo
õno
ecrã. Quando o prazo caduca, o ecrã visualiza um
aviso específico;
❒posteriormente, se o prazo previsto para
a substituição do óleo do motor estiver próximo do
termo, no ecrã aparece a distância que falta até
à próxima mudança do óleo. Quando o prazo

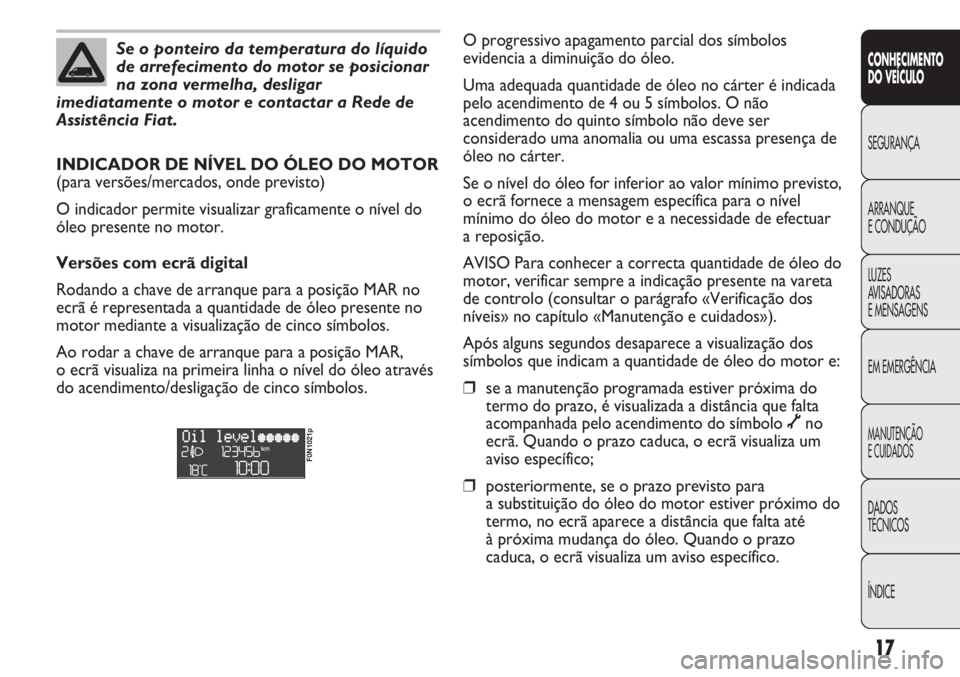

caduca, o ecrã visualiza um aviso específico. INDICADOR DE NÍVEL DO ÓLEO DO MOTOR
(para versões/mercados, onde previsto)
O indicador permite visualizar graficamente o nível do
óleo presente no motor.
Versões com ecrã digital
Rodando a chave de arranque para a posição MAR no
ecrã é representada a quantidade de óleo presente no
motor mediante a visualização de cinco símbolos.
Ao rodar a chave de arranque para a posição MAR,
o ecrã visualiza na primeira linha o nível do óleo através
do acendimento/desligação de cinco símbolos.
F0N1021p

F0N0519mfig. 15F0N0017mfig. 16
NOTA Ao abrir uma porta anterior, o ecrã activa-se
visualizando por alguns segundos a hora e os
quilómetros, ou milhas, percorridos.
BOTÕES DE COMANDO fig. 16
▲Para percorrer o ecrã e as respectivas opções, para
cima ou para aumentar o valor visualizado.
MODEPressão breve para aceder ao menu e/ou
passar ao ecrã seguinte ou confirmar a escolha
desejada.
Pressão prolongada para regressar ao ecrã
standard.
▼Para percorrer o ecrã e as respectivas opções, para
baixo ou para diminuir o valor visualizado.
NOTA Os botões ▲e ▼activam diferentes funções de
acordo com as seguintes situações:

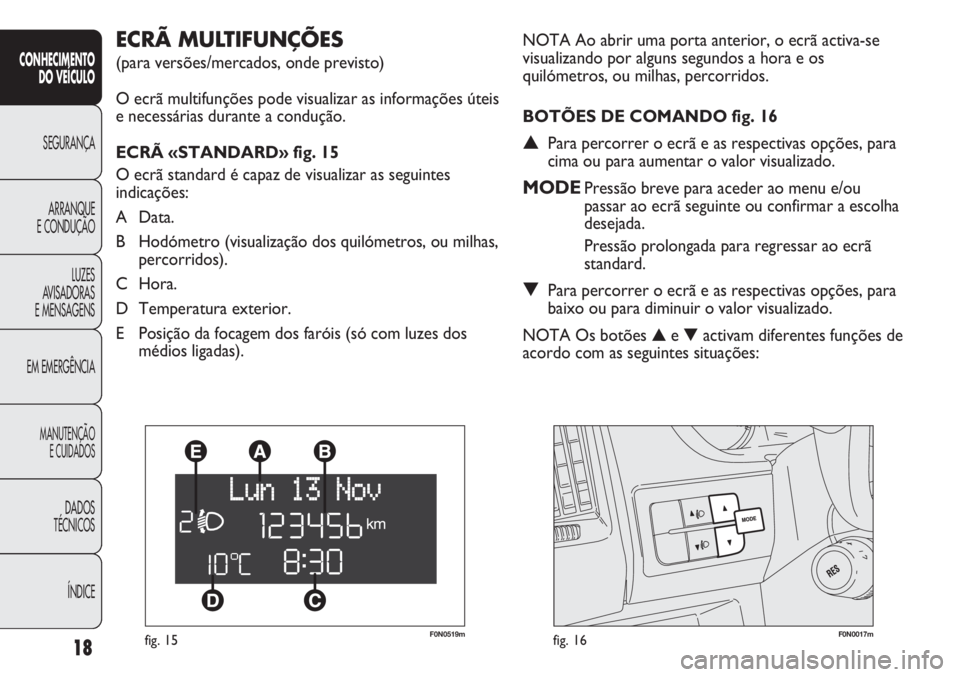

ECRÃ MULTIFUNÇÕES
(para versões/mercados, onde previsto)
O ecrã multifunções pode visualizar as informações úteis
e necessárias durante a condução.
ECRÃ «STANDARD» fig. 15
O ecrã standard é capaz de visualizar as seguintes
indicações:
A Data.
B Hodómetro (visualização dos quilómetros, ou milhas,
percorridos).
C Hora.
D Temperatura exterior.
E Posição da focagem dos faróis (só com luzes dos
médios ligadas).
18
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

19
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

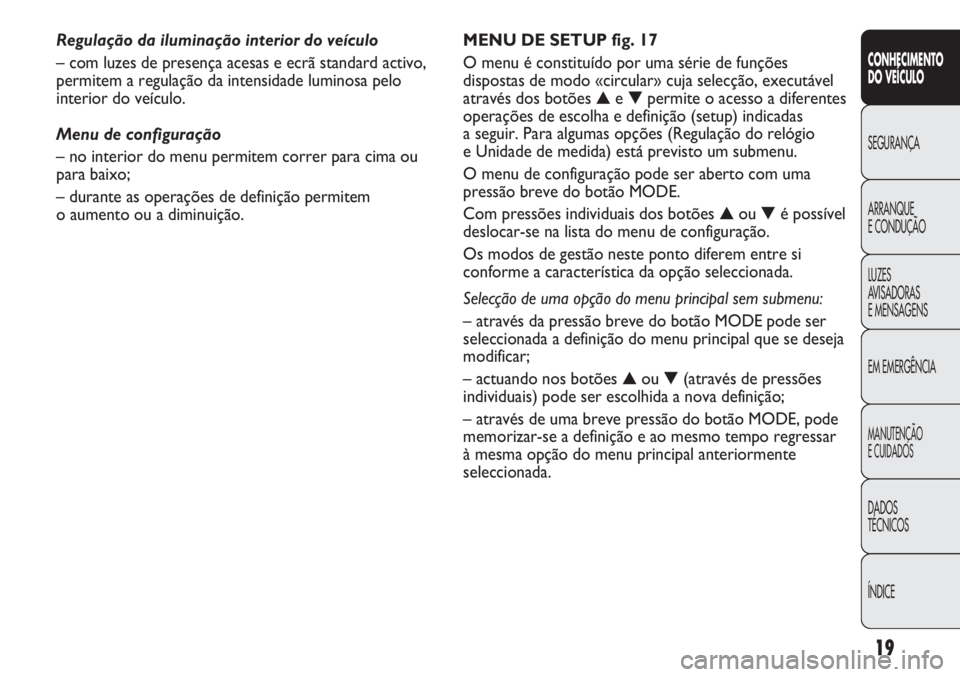

MENU DE SETUP fig. 17
O menu é constituído por uma série de funções
dispostas de modo «circular» cuja selecção, executável
através dos botões ▲e ▼permite o acesso a diferentes
operações de escolha e definição (setup) indicadas
a seguir. Para algumas opções (Regulação do relógio
e Unidade de medida) está previsto um submenu.
O menu de configuração pode ser aberto com uma
pressão breve do botão MODE.
Com pressões individuais dos botões ▲ou ▼é possível
deslocar-se na lista do menu de configuração.
Os modos de gestão neste ponto diferem entre si
conforme a característica da opção seleccionada.
Selecção de uma opção do menu principal sem submenu:
– através da pressão breve do botão MODE pode ser
seleccionada a definição do menu principal que se deseja
modificar;
– actuando nos botões ▲ou ▼(através de pressões
individuais) pode ser escolhida a nova definição;
– através de uma breve pressão do botão MODE, pode
memorizar-se a definição e ao mesmo tempo regressar
à mesma opção do menu principal anteriormente
seleccionada. Regulação da iluminação interior do veículo
– com luzes de presença acesas e ecrã standard activo,
permitem a regulação da intensidade luminosa pelo
interior do veículo.
Menu de configuração
– no interior do menu permitem correr para cima ou
para baixo;
– durante as operações de definição permitem
o aumento ou a diminuição.

Através da pressão longa do botão MODE:
– se estiver ao nível do menu principal, sai do ambiente
menu de configuração;
– se estiver noutro ponto do menu (ao nível de
definição de uma opção de submenu, ao nível de
submenu ou ao nível de definição de uma opção do
menu principal), abandona para o nível de menu
principal;
– são guardadas apenas as alterações já memorizadas
pelo utilizador (já confirmadas com a pressão do botão
MODE).
O ambiente do menu de configuração está temporizado;
após a saída do menu devido ao termo da temporização,
são guardadas apenas as alterações já memorizadas pelo
utilizador (já confirmadas com a pressão breve do botão

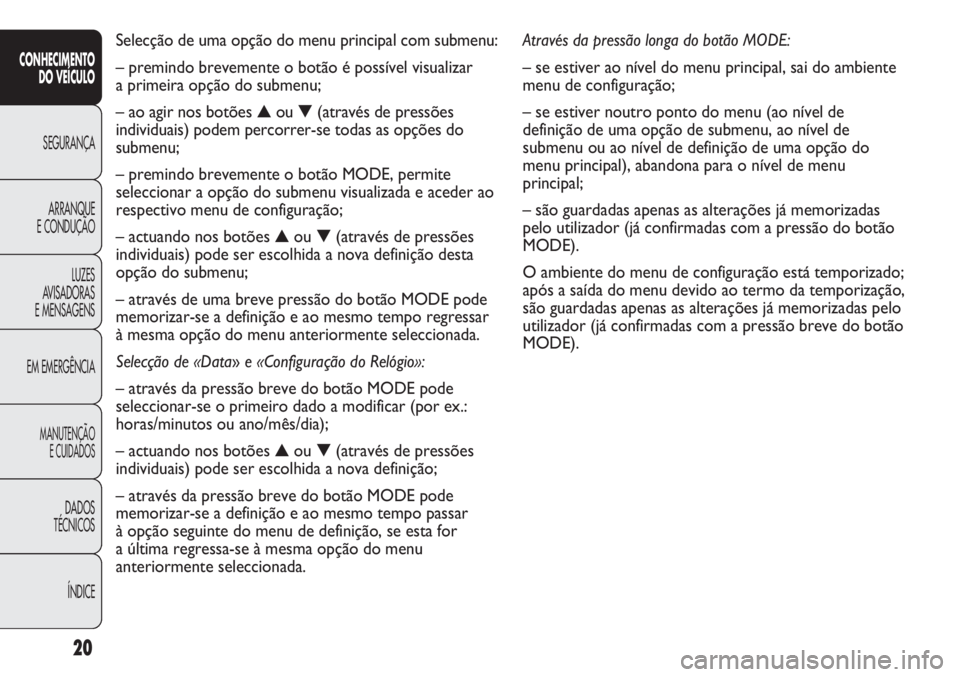

MODE). Selecção de uma opção do menu principal com submenu:
– premindo brevemente o botão é possível visualizar
a primeira opção do submenu;
– ao agir nos botões ▲ou ▼(através de pressões
individuais) podem percorrer-se todas as opções do
submenu;
– premindo brevemente o botão MODE, permite
seleccionar a opção do submenu visualizada e aceder ao
respectivo menu de configuração;
– actuando nos botões ▲ou ▼(através de pressões
individuais) pode ser escolhida a nova definição desta
opção do submenu;
– através de uma breve pressão do botão MODE pode
memorizar-se a definição e ao mesmo tempo regressar
à mesma opção do menu anteriormente seleccionada.
Selecção de «Data»e «Configuração do Relógio»:
– através da pressão breve do botão MODE pode
seleccionar-se o primeiro dado a modificar (por ex.:
horas/minutos ou ano/mês/dia);
– actuando nos botões ▲ou ▼(através de pressões
individuais) pode ser escolhida a nova definição;
– através da pressão breve do botão MODE pode
memorizar-se a definição e ao mesmo tempo passar
à opção seguinte do menu de definição, se esta for
a última regressa-se à mesma opção do menu
anteriormente seleccionada.
20
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

21
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Dia
AnoMês
Alemão
Francês
Inglês
Espanhol
Italiano
Holandês
Português Por exemplo:

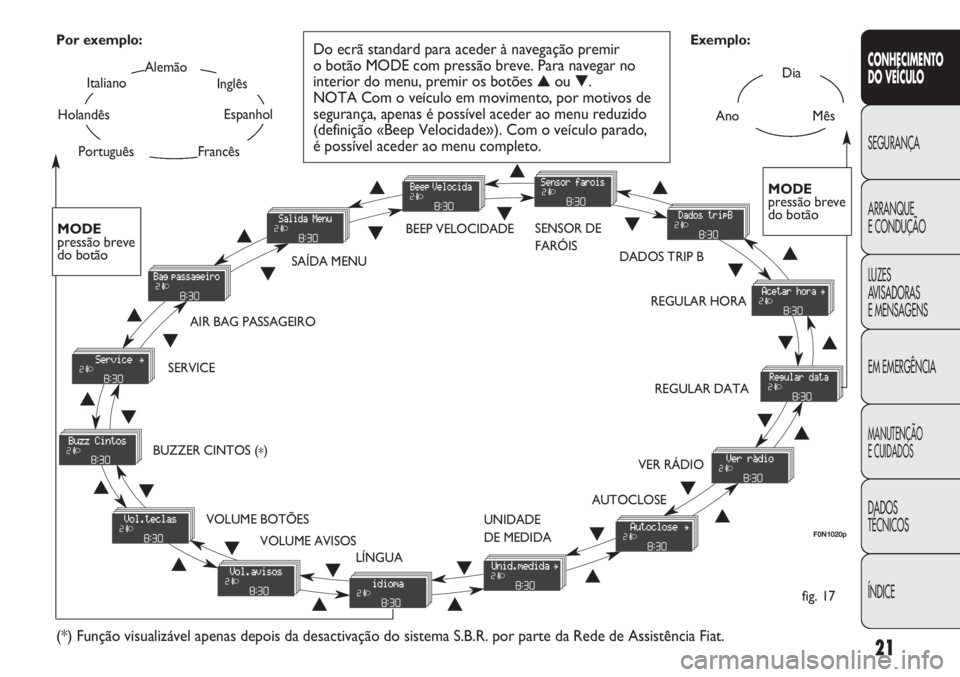

fig. 17 Exemplo:
Do ecrã standard para aceder à navegação premir
o botão MODE com pressão breve. Para navegar no
interior do menu, premir os botões ▲ou ▼.
NOTA Com o veículo em movimento, por motivos de
segurança, apenas é possível aceder ao menu reduzido
(definição «Beep Velocidade
»). Com o veículo parado,
é possível aceder ao menu completo.
F0N1020p
MODE
pressão breve
do botão
▲
▼
SAÍDA MENUBEEP VELOCIDADESENSOR DE
FARÓIS
REGULAR HORA
REGULAR DATA
VER RÁDIO
AUTOCLOSE
UNIDADE
DE MEDIDA
LÍNGUA VOLUME AVISOS VOLUME BOTÕES BUZZER CINTOS (
*) SERVICEAIR BAG PASSAGEIRO
(*) Função visualizável apenas depois da desactivação do sistema S.B.R. por parte da Rede de Assistência Fiat.
DADOS TRIP B
MODE
pressão breve
do botão
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲

Sempre que se desejar anular a definição, proceder
como indicado a seguir:
– premir o botão MODE com pressão breve, o ecrã
visualiza de modo intermitente (On);
– premer o botão
▼, o ecrã visualiza de modo
intermitente (Off);
– premir brevemente o botão MODE para voltar ao
ecrã do menu ou premir o botão, com pressão
prolongada, para voltar ao ecrã standard, sem
memorizar.
Regulação da sensibilidade do sensor de faróis
(para versões/mercados, onde previsto)
Esta função permite regular (para 3 níveis)
a sensibilidade do sensor de faróis.
Para definir o nível de sensibilidade desejado, proceder
como indicado a seguir:
– premir o botão MODE com pressão breve, o ecrã
visualiza de modo intermitente o «nível» da sensibilidade
definido anteriormente;
– premir o botão
▲ou ▼para efectuar a regulação;
– premir brevemente o botão MODE para voltar ao
ecrã do menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard, sem

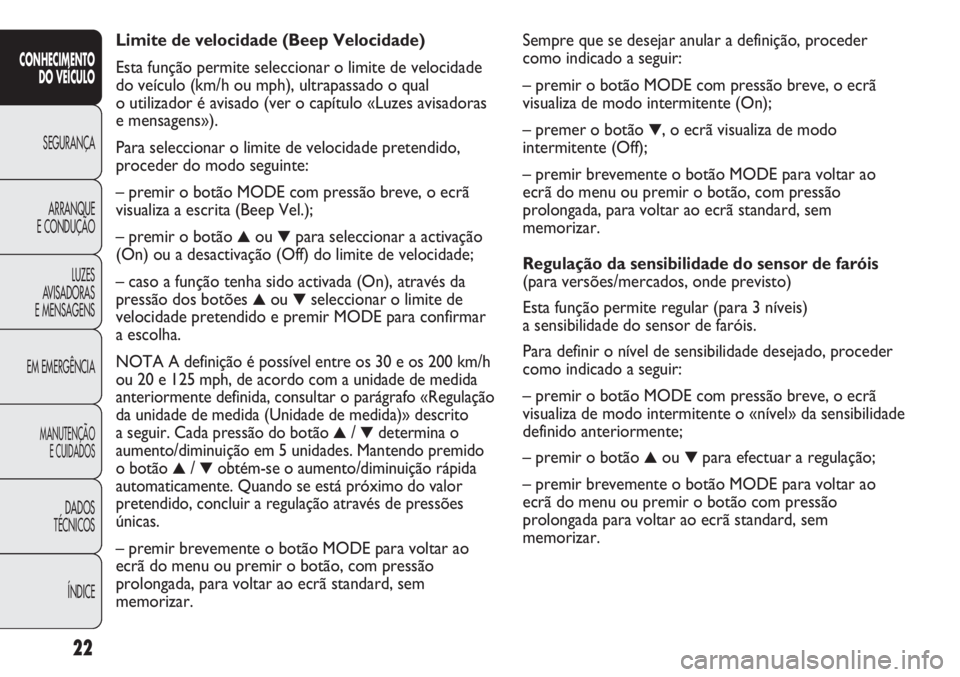

memorizar. Limite de velocidade (Beep Velocidade)
Esta função permite seleccionar o limite de velocidade
do veículo (km/h ou mph), ultrapassado o qual
o utilizador é avisado (ver o capítulo «Luzes avisadoras
e mensagens»).
Para seleccionar o limite de velocidade pretendido,
proceder do modo seguinte:
– premir o botão MODE com pressão breve, o ecrã
visualiza a escrita (Beep Vel.);
– premir o botão
▲ou ▼para seleccionar a activação
(On) ou a desactivação (Off) do limite de velocidade;
– caso a função tenha sido activada (On), através da
pressão dos botões
▲ou ▼seleccionar o limite de
velocidade pretendido e premir MODE para confirmar
a escolha.
NOTA
A definição é possível entre os 30 e os 200 km/h
ou 20 e 125 mph, de acordo com a unidade de medida
anteriormente definida, consultar o parágrafo «Regulação
da unidade de medida (Unidade de medida)
»descrito
a seguir. Cada pressão do botão
▲/ ▼determina o
aumento/diminuição em 5 unidades. Mantendo premido
o botão
▲/ ▼obtém-se o aumento/diminuição rápida
automaticamente. Quando se está próximo do valor
pretendido, concluir a regulação através de pressões
únicas.
– premir brevemente o botão MODE para voltar ao
ecrã do menu ou premir o botão, com pressão
prolongada, para voltar ao ecrã standard, sem
memorizar.
22
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

23
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
– depois de seleccionar o submenu que se deseja
modificar, premir o botão com pressão breve MODE;
– caso se entre no submenu «Hora
»: premendo o botão
MODE com pressão breve, o ecrã visualiza no modo
intermitente as «horas»;
– premir o botão
▲ou ▼para efectuar a regulação;
– ao premir o botão MODE com pressão breve, o ecrã
visualiza no modo intermitente os «minutos»;
– premir o botão
▲ou ▼para efectuar a regulação;
– caso entre no submenu «Formato»:carregando no botão
MODE com pressão breve, o ecrã visualiza no modo
intermitente a modalidade de visualização;
– premir o botão
▲ou ▼para efectuar a selecção na
modalidade «24h» ou «12h»;
Uma vez efectuada a regulação, carregar no botão
MODE brevemente para regressar ao ecrã do submenu
ou continuadamente para regressar ao ecrã do menu
principal sem memorizar.
– carregar novamente no botão MODE de forma
contínua para regressar ao ecrã standard ou ao menu
principal, dependendo do ponto em que se encontra no
menu. Habilitação do Trip B (Dados tripB)
Esta função permite activar (On) ou desactivar (Off)
a visualização do Trip B (trip parcial).
Para mais informações ver o parágrafo «Trip computer».
Para a activação/desactivação, proceder como indicado
a seguir:
– premir o botão MODE com pressão breve, o ecrã
visualiza de modo intermitente (On) ou (Off) (em
função de quanto definido anteriormente);
– premir o botão
▲ou ▼para efectuar a escolha;
– premir brevemente o botão MODE para voltar ao
ecrã do menu ou premir o botão, com pressão
prolongada, para voltar ao ecrã standard, sem
memorizar.
Regulação do relógio (Regular Hora)
Esta função permite a regulação do relógio passando
através de dois submenus: «Hora» e «Formato».
Para efectuar a regulação proceder como segue:
– premir o botão MODE com pressão breve, o ecrã
visualiza os dois submenus «Hora» e «Formato»;
– premir o botão
▲ou ▼para se deslocar dentro dos
dois submenus;

Repetição das informações áudio (Ver rádio)
Esta função permite visualizar no ecrã informações
relativas ao auto-rádio.
– Rádio: frequência ou mensagem RDS da estação de
rádio seleccionada, activação da busca automática ou
AutoStore;
– CD áudio, CD MP3: número da faixa;
– Carregador de CD: número do CD e número da faixa;
Para visualizar (On) ou eliminar (Off) as informações do
rádio no ecrã, proceder do modo seguinte:
– premir o botão MODE com pressão breve, o ecrã
visualiza de modo intermitente (On) ou (Off) (em
função do definido anteriormente);
– premir o botão
▲ou ▼para efectuar a escolha;
– premir brevemente o botão MODE para voltar ao
ecrã do menu ou premir o botão, com pressão
prolongada, para voltar ao ecrã standard, sem
memorizar.
Fecho centralizado automático
com o veículo em
movimento (Autoclose)
Esta função, prévia activação (On), permite a activação
do bloqueio automático das portas ao ultrapassar
a velocidade de 20 km/h.
Para activar (On) ou desactivar (Off) esta função,
proceder como indicado a seguir:
– premir o botão MODE com pressão breve, o ecrã

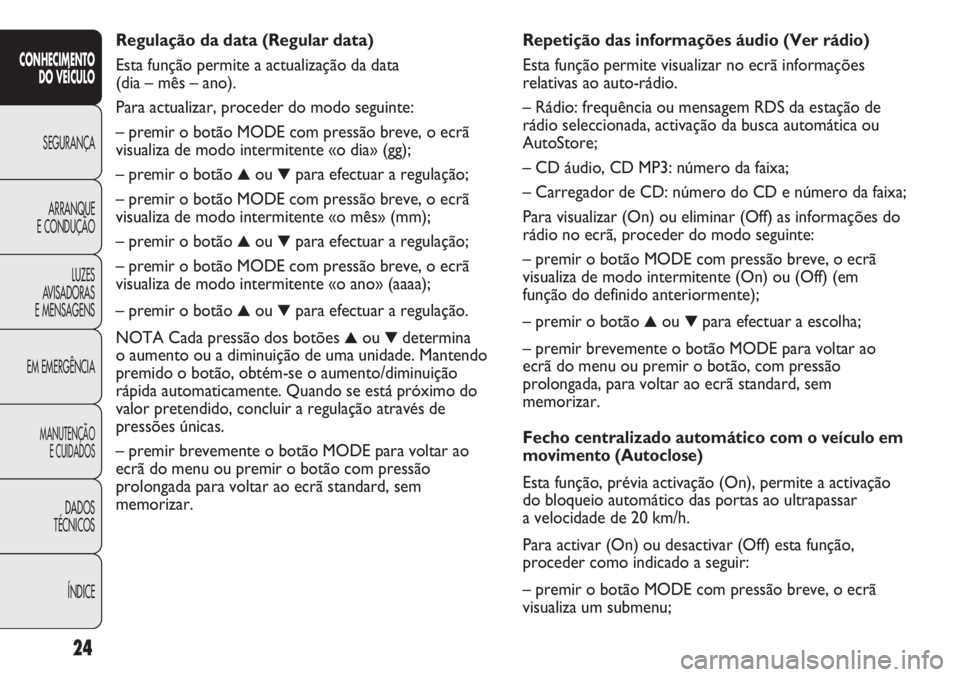

visualiza um submenu; Regulação da data (Regular data)
Esta função permite a actualização da data
(dia – mês – ano).
Para actualizar, proceder do modo seguinte:
– premir o botão MODE com pressão breve, o ecrã
visualiza de modo intermitente «o dia» (gg);
– premir o botão
▲ou ▼para efectuar a regulação;
– premir o botão MODE com pressão breve, o ecrã
visualiza de modo intermitente «o mês» (mm);
– premir o botão
▲ou ▼para efectuar a regulação;
– premir o botão MODE com pressão breve, o ecrã
visualiza de modo intermitente «o ano» (aaaa);
– premir o botão
▲ou ▼para efectuar a regulação.
NOTA Cada pressão dos botões
▲ou ▼determina
o aumento ou a diminuição de uma unidade. Mantendo
premido o botão, obtém-se o aumento/diminuição
rápida automaticamente. Quando se está próximo do
valor pretendido, concluir a regulação através de
pressões únicas.
– premir brevemente o botão MODE para voltar ao
ecrã do menu ou premir o botão com pressão
prolongada para voltar ao ecrã standard, sem
memorizar.
24
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

25
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
– caso se entre no submenu «Distâncias»: premindo
o botão MODE com pressão breve, o ecrã visualiza
«km» ou «mi» (em função do definido anteriormente);
– premir o botão
▲ou ▼para efectuar a escolha;
– caso entre no submenu «Consumos»: premendo
o botão MODE com pressão breve, o ecrã visualiza
«km/l», «l/100km» ou «mpg» (em função do
anteriormente definido);
Se a unidade de medida distância definida for «km»,
o ecrã permite a definição da unidade de medida (km/l ou
l/100km) relativa à quantidade de combustível consumido.
Se a unidade de medida de distância definida for «mi»,
o ecrã visualizará a quantidade de combustível
consumido em «mpg».
– premir o botão
▲ou ▼para efectuar a escolha;
– caso entre no submenu «Temperatura»: premendo
o botão MODE com pressão breve, o ecrã visualiza
«°C» ou «°F» (em função do anteriormente definido);
– premir o botão
▲ou ▼para efectuar a escolha;
Uma vez efectuada a regulação, carregar no botão
MODE brevemente para regressar ao ecrã do submenu
ou continuadamente para regressar ao ecrã do menu
principal sem memorizar.
– carregar novamente no botão MODE de forma
contínua para regressar ao ecrã standard ou ao menu
principal, dependendo do ponto em que se encontra no
menu. – premir o botão MODE com pressão breve, o ecrã
visualiza de modo intermitente (On) ou (Off) (em
função de quanto definido anteriormente);
– premir o botão
▲ou ▼para efectuar a escolha;
– premir o botão MODE com pressão breve para voltar
ao ecrã do submenu ou premir o botão com pressão
prolongada para voltar ao ecrã do menu principal, sem
memorizar;
– carregar novamente no botão MODE de forma
contínua para regressar ao ecrã standard ou ao menu
principal, dependendo do ponto em que se encontra no
menu.
Regulação da unidade de medida (Unidade de
Medida)
Esta função permite a definição das unidades de medida
através de três submenus: «Distâncias», «Consumos»
e «Temperatura».
Para seleccionar a unidade de medida desejada,
proceder como indicado a seguir:
– carregar no botão MODE com pressão breve, o ecrã
visualiza os três submenus;
– premir o botão
▲ou ▼para se deslocar entre os três
submenu;
– depois de seleccionar o submenu que se deseja
modificar, premir o botão MODE com pressão breve;

– premir brevemente o botão MODE para voltar ao
ecrã do menu ou premir o botão, com pressão
prolongada, para voltar ao ecrã standard, sem
memorizar.
Regulação do volume dos botões (Vol. Teclas)
Esta função permite regular (para 8 níveis) o volume do
sinal acústico que acompanha a pressão dos botões
MODE,
▲e ▼.
Para definir o volume desejado, proceder no modo
seguinte:
– premir o botão MODE com pressão breve, o ecrã
visualiza no modo intermitente o «nível» do volume
definido anteriormente;
– premir o botão
▲ou ▼para efectuar a regulação;
– premir brevemente o botão MODE para voltar ao
ecrã do menu ou premir o botão, com pressão
prolongada, para voltar ao ecrã standard, sem
memorizar.
Reactivação do buzzer para sinalização S.B.R.
(Buzz. cintos)
A função é visualizável somente depois da desactivação
do sistema S.B.R. por parte da Rede de Assistência Fiat
(ver o capítulo «Segurança» no parágrafo «Sistema

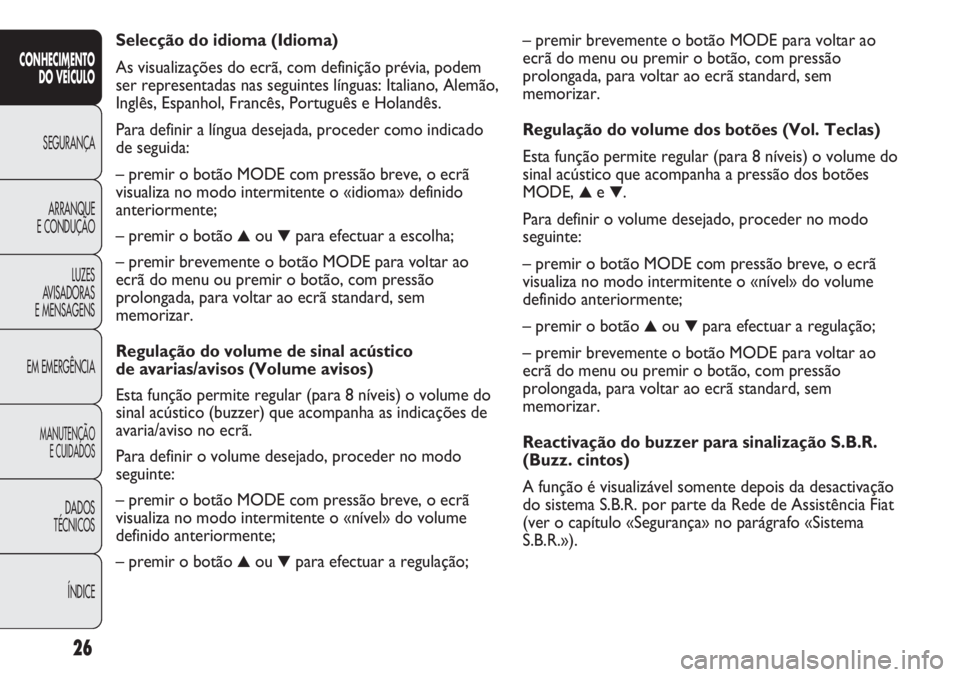

S.B.R.»). Selecção do idioma (Idioma)
As visualizações do ecrã, com definição prévia, podem
ser representadas nas seguintes línguas: Italiano, Alemão,
Inglês, Espanhol, Francês, Português e Holandês.
Para definir a língua desejada, proceder como indicado
de seguida:
– premir o botão MODE com pressão breve, o ecrã
visualiza no modo intermitente o «idioma» definido
anteriormente;
– premir o botão
▲ou ▼para efectuar a escolha;
– premir brevemente o botão MODE para voltar ao
ecrã do menu ou premir o botão, com pressão
prolongada, para voltar ao ecrã standard, sem
memorizar.
Regulação do volume de sinal acústico
de avarias/avisos (Volume avisos)
Esta função permite regular (para 8 níveis) o volume do
sinal acústico (buzzer) que acompanha as indicações de
avaria/aviso no ecrã.
Para definir o volume desejado, proceder no modo
seguinte:
– premir o botão MODE com pressão breve, o ecrã
visualiza no modo intermitente o «nível» do volume
definido anteriormente;
– premir o botão
▲ou ▼para efectuar a regulação;
26
CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
