FIAT DUCATO 2011 Notice d'entretien (in French)

17
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Si l’aiguille de la température du liquide
de refroidissement moteur se place sur la
zone rouge, couper immédiatement le
moteur et s’adresser au Réseau Après-vente Fiat.

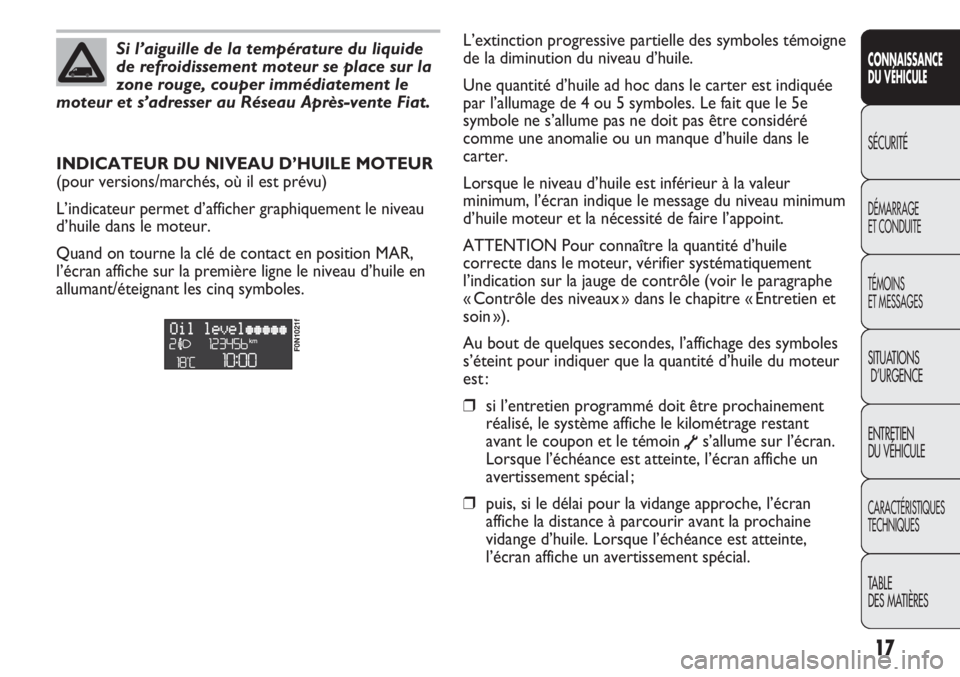

INDICATEUR DU NIVEAU D’HUILE MOTEUR
(pour versions/marchés, où il est prévu)
L’indicateur permet d’afficher graphiquement le niveau
d’huile dans le moteur.
Quand on tourne la clé de contact en position MAR,
l’écran affiche sur la première ligne le niveau d’huile en
allumant/éteignant les cinq symboles.
F0N1021f
L’extinction progressive partielle des symboles témoigne
de la diminution du niveau d’huile.
Une quantité d’huile ad hoc dans le carter est indiquée
par l’allumage de 4 ou 5 symboles. Le fait que le 5e
symbole ne s’allume pas ne doit pas être considéré
comme une anomalie ou un manque d’huile dans le
carter.
Lorsque le niveau d’huile est inférieur à la valeur
minimum, l’écran indique le message du niveau minimum
d’huile moteur et la nécessité de faire l’appoint.
ATTENTION Pour connaître la quantité d’huile
correcte dans le moteur, vérifier systématiquement
l’indication sur la jauge de contrôle (voir le paragraphe
« Contrôle des niveaux » dans le chapitre « Entretien et
soin »).
Au bout de quelques secondes, l’affichage des symboles
s’éteint pour indiquer que la quantité d’huile du moteur
est :
❒si l’entretien programmé doit être prochainement
réalisé, le système affiche le kilométrage restant
avant le coupon et le témoin
õs’allume sur l’écran.
Lorsque l’échéance est atteinte, l’écran affiche un
avertissement spécial ;
❒puis, si le délai pour la vidange approche, l’écran
affiche la distance à parcourir avant la prochaine
vidange d’huile. Lorsque l’échéance est atteinte,
l’écran affiche un avertissement spécial.

F0N0519mfig. 15F0N0017mfig. 16
REMARQUE À l’ouverture d’une porte avant, l’écran
s’active en affichant pendant quelques secondes l’heure
et les kilomètres, ou bien les miles parcourus.
BOUTONS DE COMMANDE fig. 16
▲Pour faire défiler la page-écran et les options
correspondantes vers le haut ou pour augmenter la
valeur affichée.
MODEPression brève pour accéder au menu et/ou
passer à la page-écran suivante ou bien valider
le choix désiré.
Pression prolongée pour revenir à la page-
écran standard.
▼Pour faire défiler la page-écran et les options
correspondantes vers le bas ou pour diminuer la
valeur affichée.
REMARQUE Les boutons ▲et ▼activent des

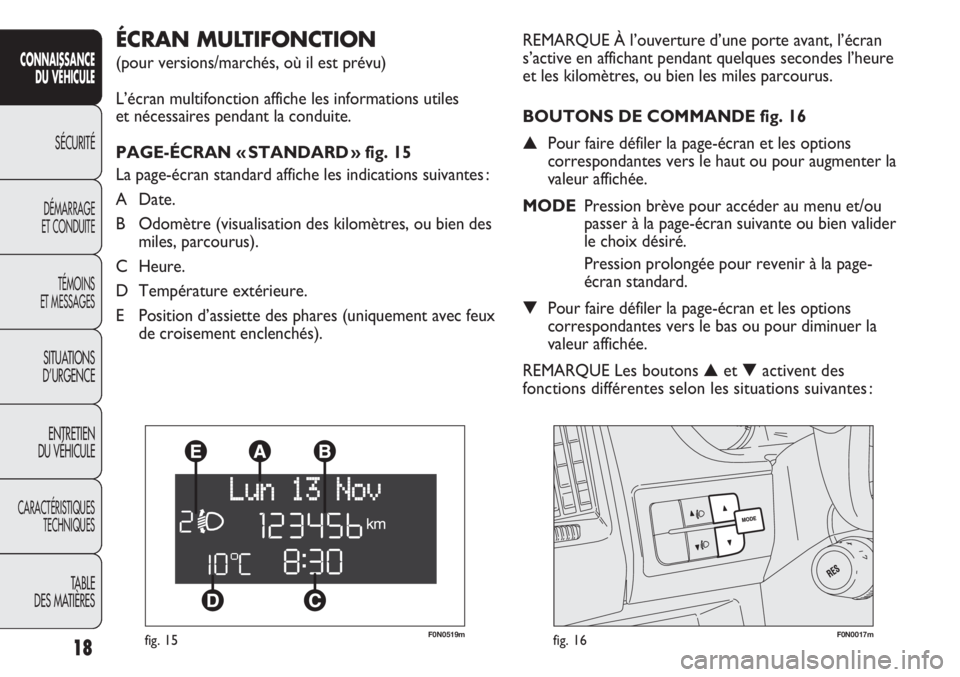

fonctions différentes selon les situations suivantes : ÉCRAN MULTIFONCTION
(pour versions/marchés, où il est prévu)
L’écran multifonction affiche les informations utiles
et nécessaires pendant la conduite.
PAGE-ÉCRAN « STANDARD » fig. 15
La page-écran standard affiche les indications suivantes :
A Date.
B Odomètre (visualisation des kilomètres, ou bien des
miles, parcourus).
C Heure.
D Température extérieure.
E Position d’assiette des phares (uniquement avec feux
de croisement enclenchés).
18
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

19
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

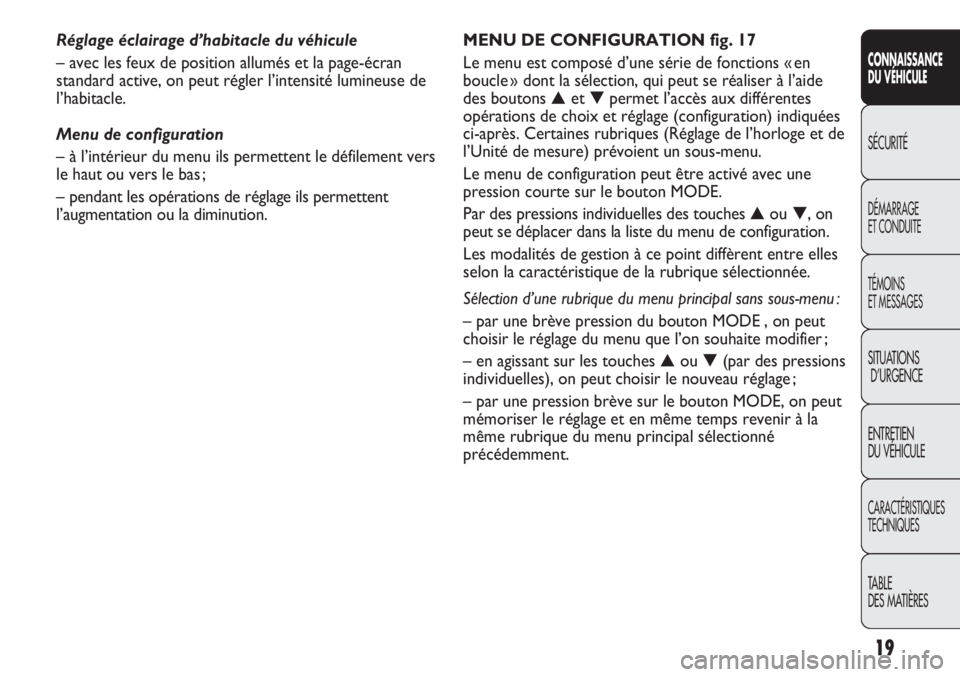

MENU DE CONFIGURATION fig. 17
Le menu est composé d’une série de fonctions « en
boucle » dont la sélection, qui peut se réaliser à l’aide
des boutons ▲et ▼permet l’accès aux différentes
opérations de choix et réglage (configuration) indiquées
ci-après. Certaines rubriques (Réglage de l’horloge et de
l’Unité de mesure) prévoient un sous-menu.
Le menu de configuration peut être activé avec une
pression courte sur le bouton MODE.
Par des pressions individuelles des touches ▲ou ▼, on
peut se déplacer dans la liste du menu de configuration.
Les modalités de gestion à ce point diffèrent entre elles
selon la caractéristique de la rubrique sélectionnée.
Sélection d’une rubrique du menu principal sans sous-menu :
– par une brève pression du bouton MODE , on peut
choisir le réglage du menu que l’on souhaite modifier ;
– en agissant sur les touches ▲ou ▼(par des pressions
individuelles), on peut choisir le nouveau réglage ;
– par une pression brève sur le bouton MODE, on peut
mémoriser le réglage et en même temps revenir à la
même rubrique du menu principal sélectionné
précédemment. Réglage éclairage d’habitacle du véhicule
– avec les feux de position allumés et la page-écran
standard active, on peut régler l’intensité lumineuse de
l’habitacle.
Menu de configuration
– à l’intérieur du menu ils permettent le défilement vers
le haut ou vers le bas ;
– pendant les opérations de réglage ils permettent
l’augmentation ou la diminution.

Par une pression longue du bouton MODE :
– si l’on se trouve au niveau du menu principal, on sort
de l’environnement menu de configuration ;
– si l’on se trouve dans un autre point du menu (au
niveau de réglage d’une rubrique de sous-menu, au
niveau d’un sous-menu ou au niveau de réglage d’une
rubrique du menu principal), on sort au niveau du menu
principal ;
– on sauvegarde uniquement les modifications déjà
mémorisées par l’utilisateur (déjà validées par une
pression sur le bouton MODE).
L’environnement menu de configuration est temporisé ;
si l’on sort du menu à cause de cette temporisation,
seules les modifications déjà mémorisées par l’utilisateur
seront sauvegardées (déjà confirmées par une courte

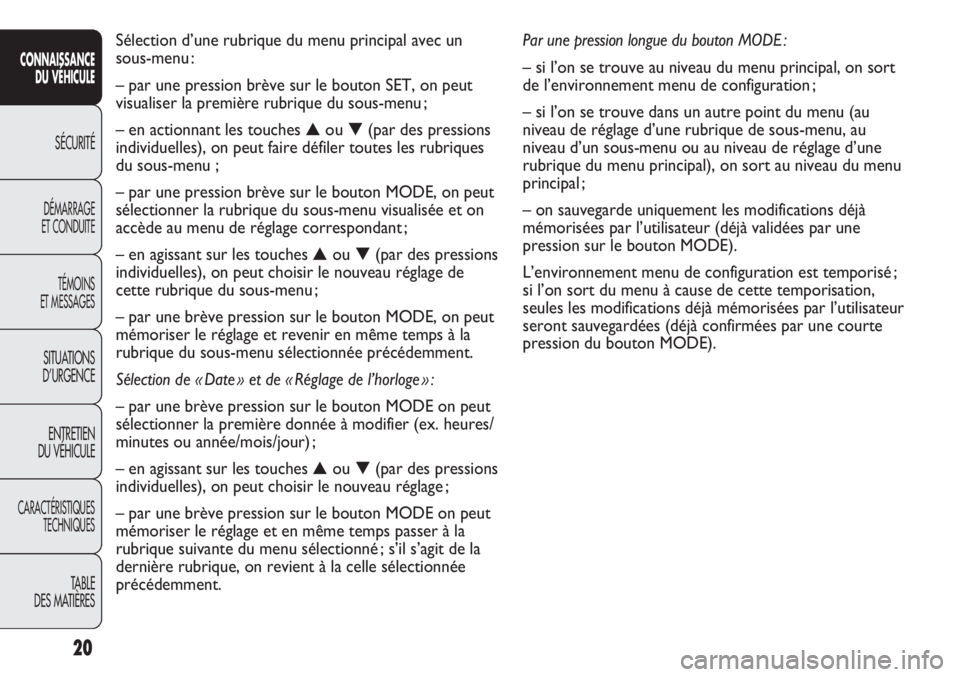

pression du bouton MODE). Sélection d’une rubrique du menu principal avec un
sous-menu :
– par une pression brève sur le bouton SET, on peut
visualiser la première rubrique du sous-menu ;
– en actionnant les touches ▲ou ▼(par des pressions
individuelles), on peut faire défiler toutes les rubriques
du sous-menu ;
– par une pression brève sur le bouton MODE, on peut
sélectionner la rubrique du sous-menu visualisée et on
accède au menu de réglage correspondant ;
– en agissant sur les touches ▲ou ▼(par des pressions
individuelles), on peut choisir le nouveau réglage de
cette rubrique du sous-menu ;
– par une brève pression sur le bouton MODE, on peut
mémoriser le réglage et revenir en même temps à la
rubrique du sous-menu sélectionnée précédemment.
Sélection de « Date » et de « Réglage de l’horloge » :
– par une brève pression sur le bouton MODE on peut
sélectionner la première donnée à modifier (ex. heures/
minutes ou année/mois/jour) ;
– en agissant sur les touches ▲ou ▼(par des pressions
individuelles), on peut choisir le nouveau réglage ;
– par une brève pression sur le bouton MODE on peut
mémoriser le réglage et en même temps passer à la
rubrique suivante du menu sélectionné ; s’il s’agit de la
dernière rubrique, on revient à la celle sélectionnée
précédemment.
20
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

21
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Jours
AnnéeMois
Deutsch
Français
English
Español
Italiano
Nederland
Português Exemple :

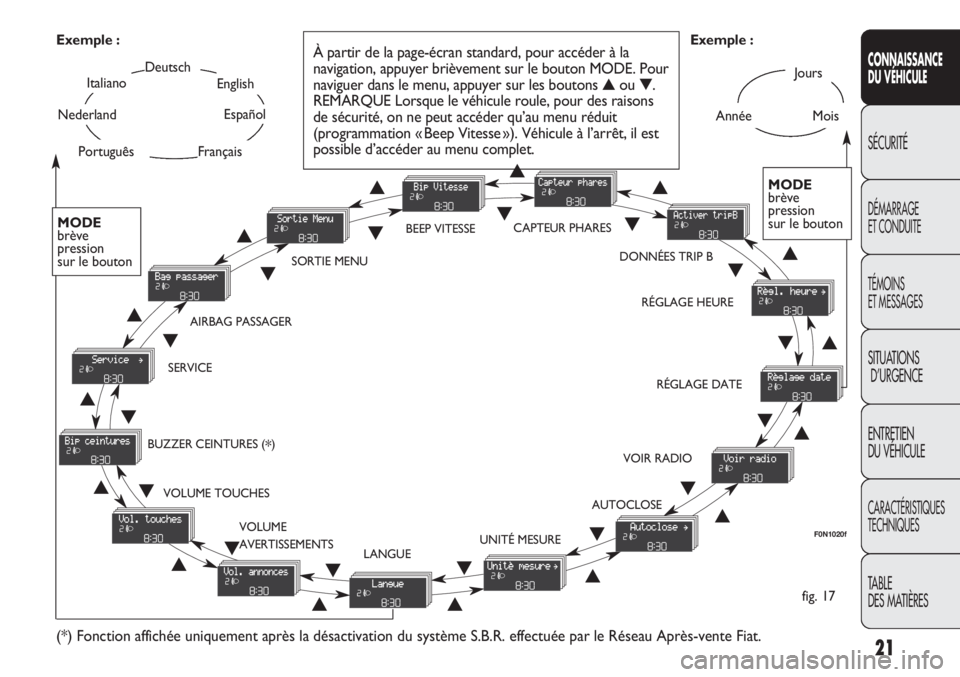

fig. 17 Exemple :
À partir de la page-écran standard, pour accéder à la
navigation, appuyer brièvement sur le bouton MODE. Pour
naviguer dans le menu, appuyer sur les boutons ▲ou ▼.
REMARQUE Lorsque le véhicule roule, pour des raisons
de sécurité, on ne peut accéder qu’au menu réduit
(programmation « Beep Vitesse »). Véhicule à l’arrêt, il est
possible d’accéder au menu complet.
F0N1020f
MODE
brève
pression
sur le bouton
▲
▼
SORTIE MENUBEEP VITESSECAPTEUR PHARES
RÉGLAGE HEURE
RÉGLAGE DATE
VOIR RADIO
AUTOCLOSE
UNITÉ MESURE
LANGUE VOLUME
AVERTISSEMENTS VOLUME TOUCHES BUZZER CEINTURES (
*) SERVICEAIRBAG PASSAGER
(*) Fonction affichée uniquement après la désactivation du système S.B.R. effectuée par le Réseau Après-vente Fiat.
DONNÉES TRIP B
MODE
brève
pression
sur le bouton
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲

Si l’on désire annuler le réglage, procéder comme suit :
– brève pression sur la touche MODE, (On) clignote
à l’écran ;
– appuyer sur le bouton
▼, (Off) clignote à l’écran ;
– courte pression sur le bouton MODE pour revenir à
la page-écran menu ou bien appuyer sur le bouton avec
une pression prolongée pour revenir à la page-écran
standard sans mémoriser.
Réglage de la sensibilité capteur phares
(pour versions/marchés, où il est prévu)
Cette fonction permet de régler (sur 3 niveaux) la
sensibilité du capteur de phares.
Pour régler le niveau de sensibilité souhaité, procéder
comme suit :
– courte pression sur le bouton MODE, le « niveau » de
la sensibilité sélectionnée précédemment clignote à
l’écran ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
réglage ;
– courte pression sur le bouton MODE pour revenir à
la page-écran menu ou bien appuyer sur le bouton avec
une pression prolongée pour revenir à la page-écran

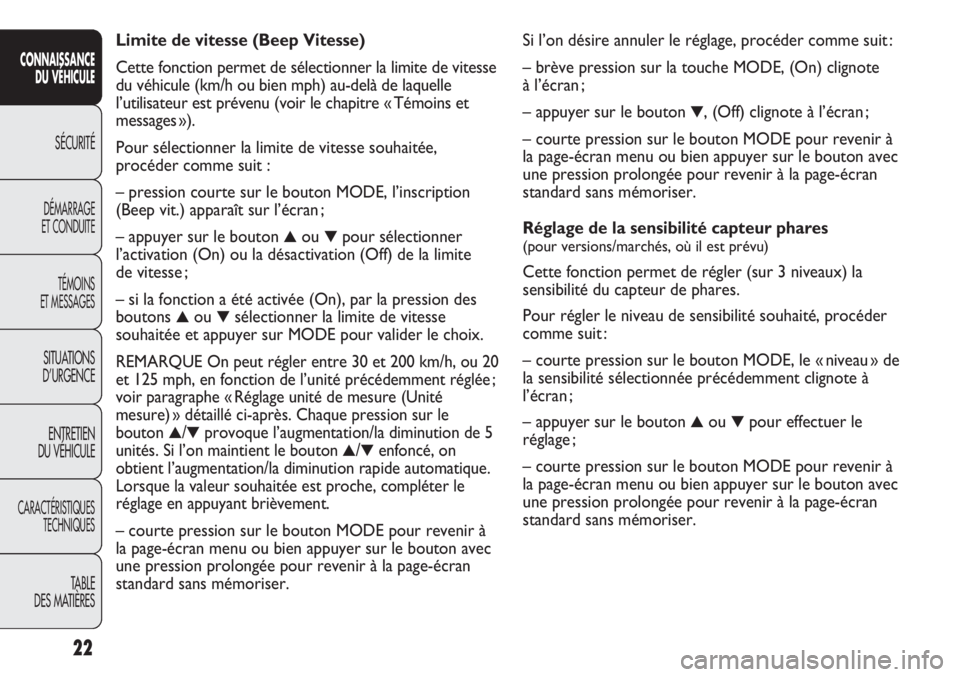

standard sans mémoriser. Limite de vitesse (Beep Vitesse)
Cette fonction permet de sélectionner la limite de vitesse
du véhicule (km/h ou bien mph) au-delà de laquelle
l’utilisateur est prévenu (voir le chapitre « Témoins et
messages »).
Pour sélectionner la limite de vitesse souhaitée,
procéder comme suit :
– pression courte sur le bouton MODE, l’inscription
(Beep vit.) apparaît sur l’écran ;
– appuyer sur le bouton
▲ou ▼pour sélectionner
l’activation (On) ou la désactivation (Off) de la limite
de vitesse ;
– si la fonction a été activée (On), par la pression des
boutons
▲ou ▼sélectionner la limite de vitesse
souhaitée et appuyer sur MODE pour valider le choix.
REMARQUE
On peut régler entre 30 et 200 km/h, ou 20
et 125 mph, en fonction de l’unité précédemment réglée ;
voir paragraphe « Réglage unité de mesure (Unité
mesure) » détaillé ci-après. Chaque pression sur le
bouton
▲/▼provoque l’augmentation/la diminution de 5
unités. Si l’on maintient le bouton
▲/▼enfoncé, on
obtient l’augmentation/la diminution rapide automatique.
Lorsque la valeur souhaitée est proche, compléter le
réglage en appuyant brièvement.
– courte pression sur le bouton MODE pour revenir à
la page-écran menu ou bien appuyer sur le bouton avec
une pression prolongée pour revenir à la page-écran
standard sans mémoriser.
22
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

23
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

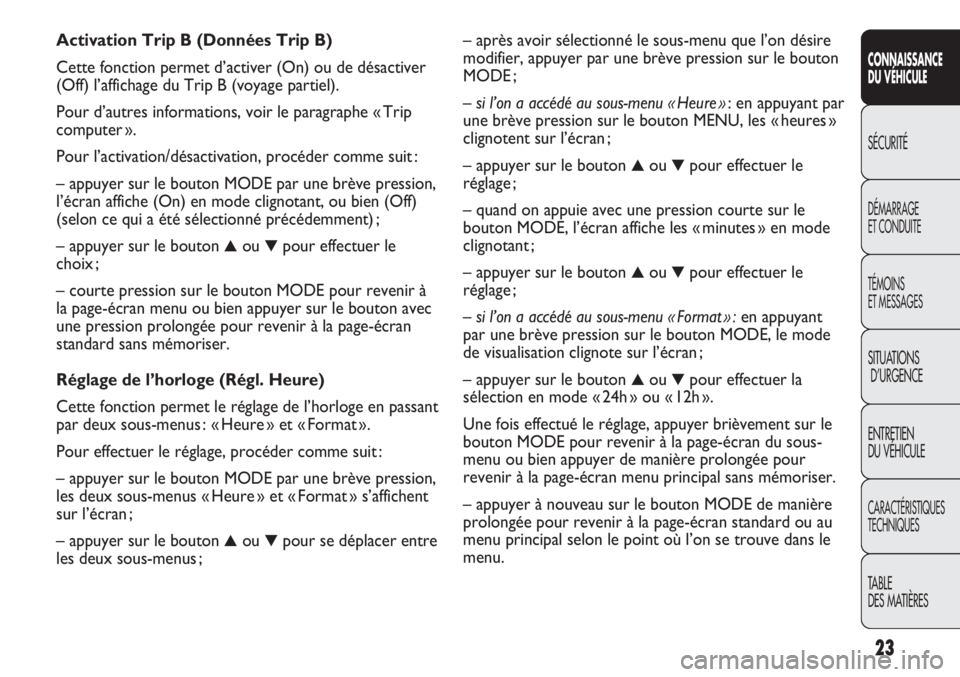

– après avoir sélectionné le sous-menu que l’on désire
modifier, appuyer par une brève pression sur le bouton
MODE ;
– si l’on a accédé au sous-menu « Heure »: en appuyant par
une brève pression sur le bouton MENU, les « heures »
clignotent sur l’écran ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
réglage ;
– quand on appuie avec une pression courte sur le
bouton MODE, l’écran affiche les « minutes » en mode
clignotant ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
réglage ;
– si l’on a accédé au sous-menu « Format » :en appuyant
par une brève pression sur le bouton MODE, le mode
de visualisation clignote sur l’écran ;
– appuyer sur le bouton
▲ou ▼pour effectuer la
sélection en mode « 24h » ou « 12h ».
Une fois effectué le réglage, appuyer brièvement sur le
bouton MODE pour revenir à la page-écran du sous-
menu ou bien appuyer de manière prolongée pour
revenir à la page-écran menu principal sans mémoriser.
– appuyer à nouveau sur le bouton MODE de manière
prolongée pour revenir à la page-écran standard ou au
menu principal selon le point où l’on se trouve dans le
menu. Activation Trip B (Données Trip B)
Cette fonction permet d’activer (On) ou de désactiver
(Off) l’affichage du Trip B (voyage partiel).
Pour d’autres informations, voir le paragraphe « Trip
computer ».
Pour l’activation/désactivation, procéder comme suit :
– appuyer sur le bouton MODE par une brève pression,
l’écran affiche (On) en mode clignotant, ou bien (Off)
(selon ce qui a été sélectionné précédemment) ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
choix ;
– courte pression sur le bouton MODE pour revenir à
la page-écran menu ou bien appuyer sur le bouton avec
une pression prolongée pour revenir à la page-écran
standard sans mémoriser.
Réglage de l’horloge (Régl. Heure)
Cette fonction permet le réglage de l’horloge en passant
par deux sous-menus : « Heure » et « Format ».
Pour effectuer le réglage, procéder comme suit :
– appuyer sur le bouton MODE par une brève pression,
les deux sous-menus « Heure » et « Format » s’affichent
sur l’écran ;
– appuyer sur le bouton
▲ou ▼pour se déplacer entre
les deux sous-menus ;

Répétition des informations sonores (Voir radio)
Cette fonction permet de visualiser sur l’écran des
informations concernant l’autoradio.
– Radio : fréquence ou message RDS de la station radio
sélectionnée, activation recherche automatique ou
AutoSTore ;
– CD audio, CD MP3 : numéro de la piste ;
– CD Changer : numéro du CD et numéro de la piste ;
Pour visualiser (On) ou éliminer (Off) les informations
autoradio sur l’écran, procéder comme suit :
– appuyer sur le bouton MODE par une brève pression,
l’écran affiche de manière clignotante (On) ou (Off)
(selon le paramétrage précédent) ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
choix ;
– courte pression sur le bouton MODE pour revenir à
la page-écran menu ou bien appuyer sur le bouton avec
une pression prolongée pour revenir à la page-écran
standard sans mémoriser.
Fermeture centralisée automatique
le véhicule
en marche (Autoclose)
Cette fonction, après son activation (On), permet
l’activation du verrouillage automatique des portes
lorsqu’on dépasse la vitesse de 20 km/h.
Pour activer (On) ou désactiver (Off) cette fonction,
procéder comme suit :
– appuyer sur le bouton MODE par une brève pression,
un sous-menu s’affiche à l’écran ; Réglage date (Réglage date)
Cette fonction permet de mettre à jour la date (jour –
mois – année).
Pour mettre à jour, procéder comme suit :
– courte pression sur le bouton MODE, « le jour » (jj)
clignote sur l’écran ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
réglage ;
– brève pression sur le bouton MODE, « le mois » (mm)
clignote sur l’écran ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
réglage ;
– brève pression sur le bouton MODE, « l’année » (aaaa)
clignote à l’écran ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
réglage.
REMARQUE Toute pression sur les boutons
▲ou ▼
provoque l’augmentation ou la réduction d’une unité. Si
l’on maintient le bouton enfoncé, on obtient
l’augmentation/la réduction rapide automatique. Lorsque
la valeur souhaitée
est proche, compléter le réglage en appuyant
brièvement.
– courte pression sur le bouton MODE pour revenir à
la page-écran menu ou bien appuyer sur le bouton avec
une pression prolongée pour revenir à la page-écran
standard sans mémoriser.
24
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

25
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
– si l’on a accédé au sous-menu « Distances »: en appuyant
par brève pression sur le bouton MODE, « km » ou bien
« mi » s’affiche à l’écran (en fonction du paramétrage
précédent) ;
– appuyer sur le bouton
▲ou ▼pour effectuer le choix ;
– si l’on a accédé au sous-menu « Consommation »: en
appuyant par brève pression sur le bouton MODE,
« km/l », « 1/100 km » ou bien « mpg » s’affiche (en
fonction de ce qui a été précédemment sélectionné).
Si l’unité de mesure de la distance sélectionnée est
« km », l’écran permet de régler l’unité de mesure (km/l
ou l/100 km) rapportée à la quantité de carburant
consommé.
Si l’unité de mesure de la distance sélectionnée est « mi »,
l’écran affichera la quantité de carburant consommé en
« mpg » :
– appuyer sur le bouton
▲ou ▼pour effectuer le choix ;
– si l’on a accédé au sous-menu « Température »: en
appuyant par brève pression sur le bouton MODE,
« °C » ou bien « °F » s’affiche (en fonction de ce qui a été
précédemment sélectionné) ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
choix.
Une fois effectué le réglage, appuyer brièvement sur le
bouton MODE pour revenir à la page-écran du sous-
menu ou bien appuyer de manière prolongée pour
revenir à la page-écran menu principal sans mémoriser.
– appuyer à nouveau sur le bouton MODE de manière
prolongée pour revenir à la page-écran standard ou au
menu principal selon le point où l’on se trouve dans le
menu. – appuyer sur le bouton MODE par une brève pression,
l’écran affiche (On) en mode clignotant, ou bien (Off)
(selon ce qui a été sélectionné précédemment) ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
choix ;
– appuyer brièvement sur le bouton MODE pour
revenir à la page-écran Menu ou bien appuyer de
manière prolongée pour revenir au menu principal sans
mémoriser ;
– appuyer à nouveau sur le bouton MODE de manière
prolongée pour revenir à la page-écran standard ou au
menu principal selon le point où l’on se trouve dans le
menu.
Réglage des unités de mesure (Unité mesure)
Cette fonction permet de régler les unités de mesure
par trois sous-menus : « Distances », « Consommations »
et « Température ».
Pour sélectionner l’unité de mesure désirée, procéder
comme suit :
– courte pression sur le bouton MODE, l’écran affiche
les trois sous-menus ;
– appuyer sur le bouton
▲ou ▼pour se déplacer entre
les trois sous-menus ;
– après avoir sélectionné le sous-menu que l’on désire
modifier, appuyer par une brève pression sur le bouton
MODE ;

la page-écran menu ou bien appuyer sur le bouton avec
une pression prolongée pour revenir à la page-écran
standard sans mémoriser.
Réglage volume touches (Vol. Touches)
Cette fonction permet de régler (sur 8 niveaux) le
volume du signal sonore accompagnant la pression des
boutons MODE,
▲et ▼.
Pour sélectionner le volume désiré, procéder comme
suit :
– courte pression sur le bouton MODE, le « niveau » du
volume sélectionné précédemment clignote sur l’écran ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
réglage ;
– courte pression sur le bouton MODE pour revenir à
la page-écran menu ou bien appuyer sur le bouton avec
une pression prolongée pour revenir à la page-écran
standard sans mémoriser.
Réactivation buzzer pour signalisation S.B.R.
(Buzz. ceintures)
La fonction ne peut s’afficher qu’après la désactivation
du système S.B.R. par le Réseau Après-vente Fiat (voir
chapitre « Sécurité » au paragraphe « Système S.B.R. »). Sélection langue (Langue)
Les affichages à l’écran, après réglage, peuvent être
présentés dans les langues suivantes : Italien, Allemand,
Anglais, Espagnol, Français, Portugais et Néerlandais.
Pour sélectionner la langue souhaitée, il faut procéder
ainsi :
– courte pression sur le bouton MODE, la « langue »
sélectionnée précédemment clignote sur l’écran ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
choix ;
– courte pression sur le bouton MODE pour revenir à
la page-écran menu ou bien appuyer sur le bouton avec
une pression prolongée pour revenir à la page-écran
standard sans mémoriser.
Réglage du volume signalisation sonore
anomalies/avertissements (Vol. annonces)
Cette fonction permet de régler (sur 8 niveaux) le
volume du signal sonore (buzzer) qui accompagne les
affichages d’anomalies/avertissements.
Pour sélectionner le volume désiré, procéder comme
suit :
– courte pression sur le bouton MODE, le « niveau »
du volume sélectionné précédemment clignote sur
l’écran ;
– appuyer sur le bouton
▲ou ▼pour effectuer le
réglage ;
– courte pression sur le bouton MODE pour revenir à
26
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
