FIAT DUCATO 2011 Návod na použitie a údržbu (in Slovakian)

ZADNÁ PREPÁŽKA obr. 94
Vozidlo môže byť vybavené zadnou nepriehľadnou
priečkou alebo priečkou s posúvateľným sklom.
Pre otvorenie/zatvorenie okna na posuvnej priečke
použite krúžok A.
Pre špecifické výbavy je k dispozícii ochranná mriežka,
umiestnená na okienku zadnej priečky vo vnútri
nákladového priestoru.
F0N0218mobr. 94
DRŽIAKY NA POHÁRE – DRŽIAKY NA
PLECHOVKY obr. 95
Držiaky na poháre – držiaky na plechovky sú umiestnené
na centrálnej doske.
87
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0N0054mobr. 95

F0N0146mobr. 9788
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0N0055mobr. 96

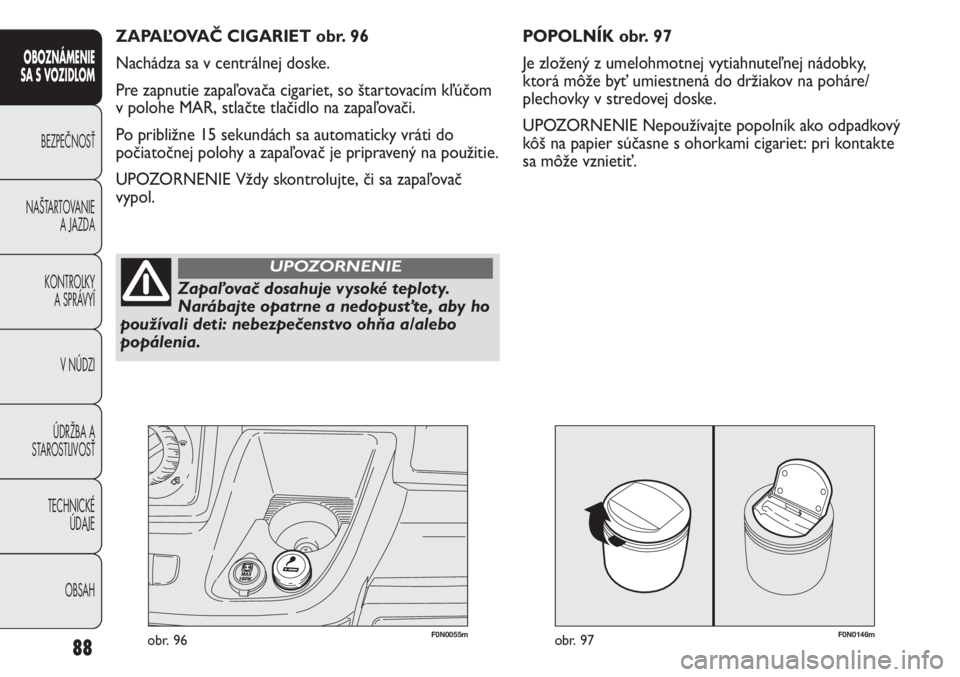

POPOLNÍK obr. 97
Je zložený z umelohmotnej vytiahnuteľnej nádobky,
ktorá môže byť umiestnená do držiakov na poháre/
plechovky v stredovej doske.
UPOZORNENIE Nepoužívajte popolník ako odpadkový
kôš na papier súčasne s ohorkami cigariet: pri kontakte
sa môže vznietiť. ZAPAĽOVAČ CIGARIET obr. 96
Nachádza sa v centrálnej doske.
Pre zapnutie zapaľovača cigariet, so štartovacím kľúčom
v polohe MAR, stlačte tlačidlo na zapaľovači.
Po približne 15 sekundách sa automaticky vráti do
počiatočnej polohy a zapaľovač je pripravený na použitie.
UPOZORNENIE Vždy skontrolujte, či sa zapaľovač
vypol.
Zapaľovač dosahuje vysoké teploty.
Narábajte opatrne a nedopusťte, aby ho
používali deti: nebezpečenstvo ohňa a/alebo
popálenia.
UPOZORNENIE

89
F0N0057mobr. 99F0N0056mobr. 98

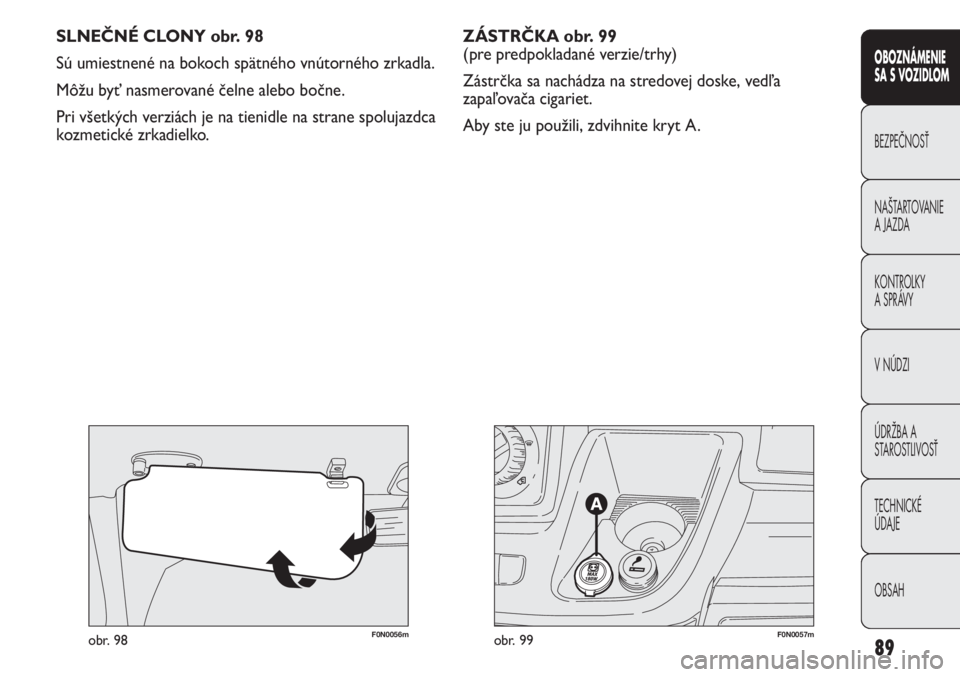

SLNEČNÉ CLONY obr. 98
Sú umiestnené na bokoch spätného vnútorného zrkadla.
Môžu byť nasmerované čelne alebo bočne.
Pri všetkých verziách je na tienidle na strane spolujazdca
kozmetické zrkadielko.
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
ZÁSTRČKA obr. 99
(pre predpokladané verzie/trhy)
Zástrčka sa nachádza na stredovej doske, vedľa
zapaľovača cigariet.
Aby ste ju použili, zdvihnite kryt A.

90
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

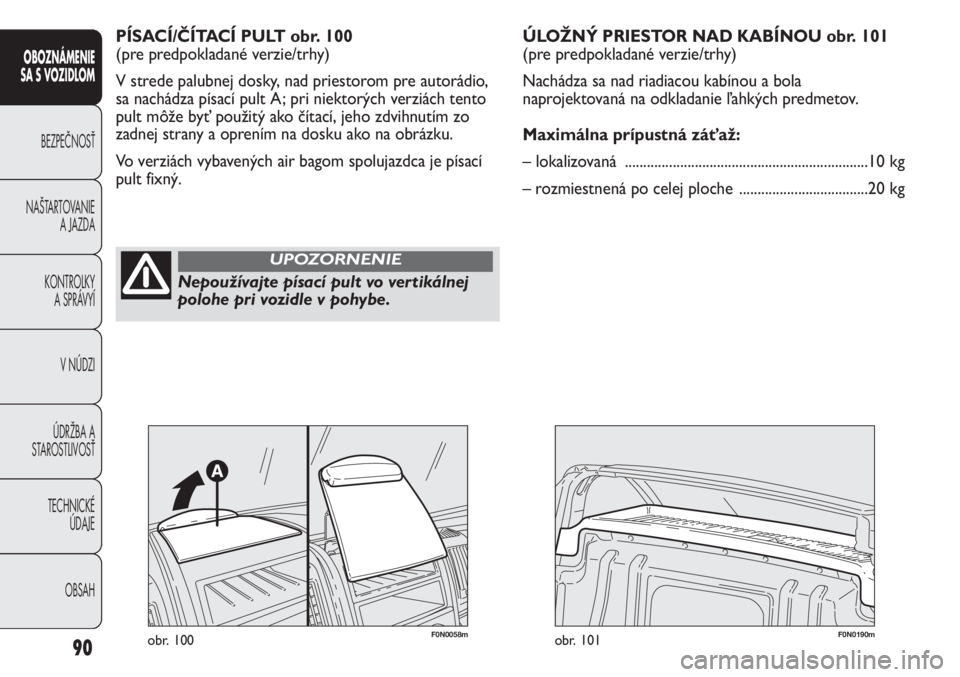

PÍSACÍ/ČÍTACÍ PULT obr. 100
(pre predpokladané verzie/trhy)
V strede palubnej dosky, nad priestorom pre autorádio,
sa nachádza písací pult A; pri niektorých verziách tento
pult môže byť použitý ako čítací, jeho zdvihnutím zo
zadnej strany a oprením na dosku ako na obrázku.
Vo verziách vybavených air bagom spolujazdca je písací
pult fixný.
Nepoužívajte písací pult vo vertikálnej
polohe pri vozidle v pohybe.
UPOZORNENIE
ÚLOŽNÝ PRIESTOR NAD KABÍNOU obr. 101
(pre predpokladané verzie/trhy)
Nachádza sa nad riadiacou kabínou a bola
naprojektovaná na odkladanie ľahkých predmetov.
Maximálna prípustná záťaž:
– lokalizovaná ..................................................................10 kg
– rozmiestnená po celej ploche ...................................20 kg
F0N0058mobr. 100F0N0190mobr. 101

91
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

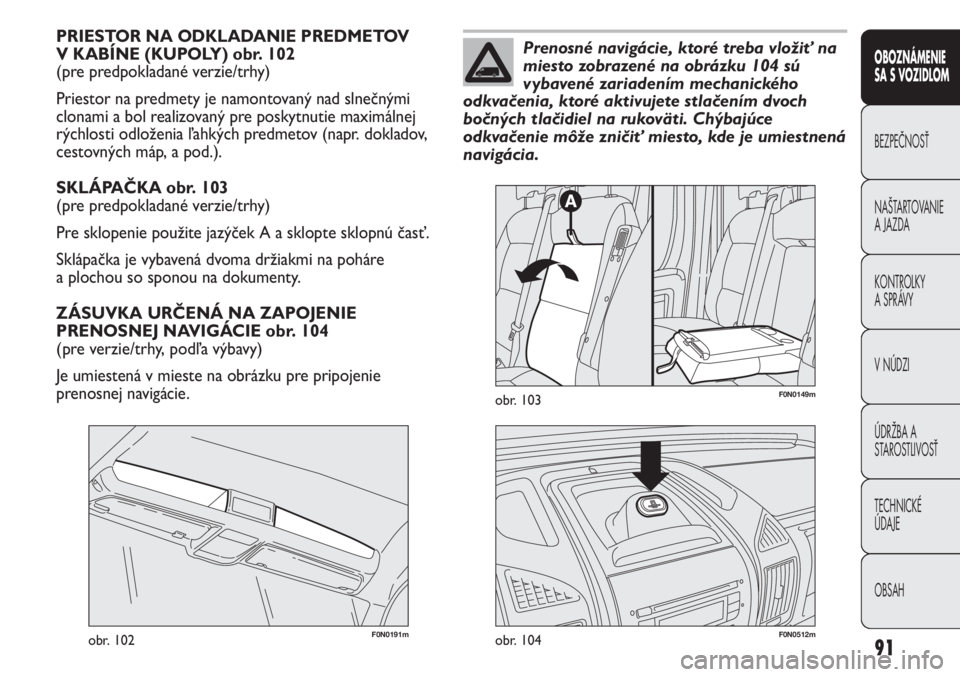

PRIESTOR NA ODKLADANIE PREDMETOV
V KABÍNE (KUPOLY) obr. 102
(pre predpokladané verzie/trhy)
Priestor na predmety je namontovaný nad slnečnými
clonami a bol realizovaný pre poskytnutie maximálnej
rýchlosti odloženia ľahkých predmetov (napr. dokladov,
cestovných máp, a pod.).
SKLÁPAČKA obr. 103
(pre predpokladané verzie/trhy)
Pre sklopenie použite jazýček A a sklopte sklopnú časť.
Sklápačka je vybavená dvoma držiakmi na poháre
a plochou so sponou na dokumenty.
ZÁSUVKA URČENÁ NA ZAPOJENIE
PRENOSNEJ NAVIGÁCIE obr. 104
(pre verzie/trhy, podľa výbavy)
Je umiestená v mieste na obrázku pre pripojenie
prenosnej navigácie.
F0N0191mobr. 102
F0N0149mobr. 103
F0N0512mobr. 104
Prenosné navigácie, ktoré treba vložiť na
miesto zobrazené na obrázku 104 sú
vybavené zariadením mechanického
odkvačenia, ktoré aktivujete stlačením dvoch
bočných tlačidiel na rukoväti. Chýbajúce
odkvačenie môže zničiť miesto, kde je umiestnená
navigácia.

F0N0217mobr. 105F0N0214mobr. 106
Displej pre zadný videnie je regulovaný spôsobom
zrkadla („mirror“). Keď nie je používaný musí byť
uzatvorený do hronej zóny skrinky na predmety.
AKTIVÁCIA
Systém sa aktivuje so vsunutým kľúčom a zaradením
spiatočky alebo prostredníctvom príslušného tlačidla; ak
je vozidlo v pohybe, napríklad počas manévru spiatočky,
systém funguje až do rýchlosti zhruba 15 km/h
a deaktivuje sa pri presiahnutí rýchlosti zhruba 18 km/h.
Keď je vyradená spiatočka, zobrazenie bude na displeji
ešte zhruba tak na 5 sekúnd.
92
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

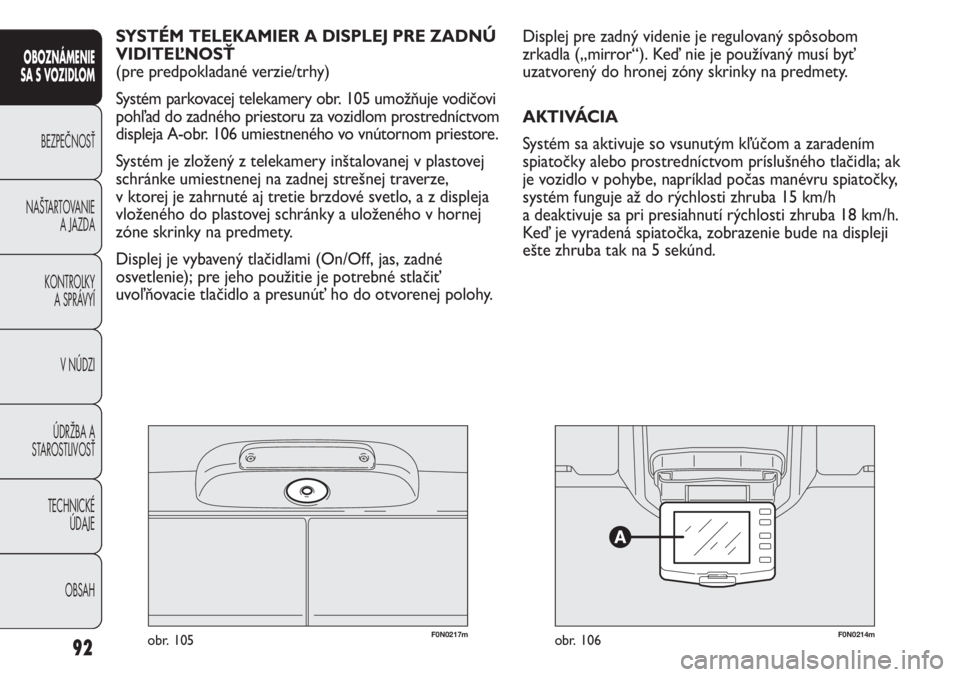

SYSTÉM TELEKAMIER A DISPLEJ PRE ZADNÚ
VIDITEĽNOSŤ
(pre predpokladané verzie/trhy)
Systém parkovacej telekamery obr. 105 umožňuje vodičovi
pohľad do zadného priestoru za vozidlom prostredníctvom
displeja A-obr. 106 umiestneného vo vnútornom priestore.
Systém je zložený z telekamery inštalovanej v plastovej
schránke umiestnenej na zadnej strešnej traverze,
v ktorej je zahrnuté aj tretie brzdové svetlo, a z displeja
vloženého do plastovej schránky a uloženého v hornej
zóne skrinky na predmety.
Displej je vybavený tlačidlami (On/Off, jas, zadné
osvetlenie); pre jeho použitie je potrebné stlačiť
uvoľňovacie tlačidlo a presunúť ho do otvorenej polohy.

93

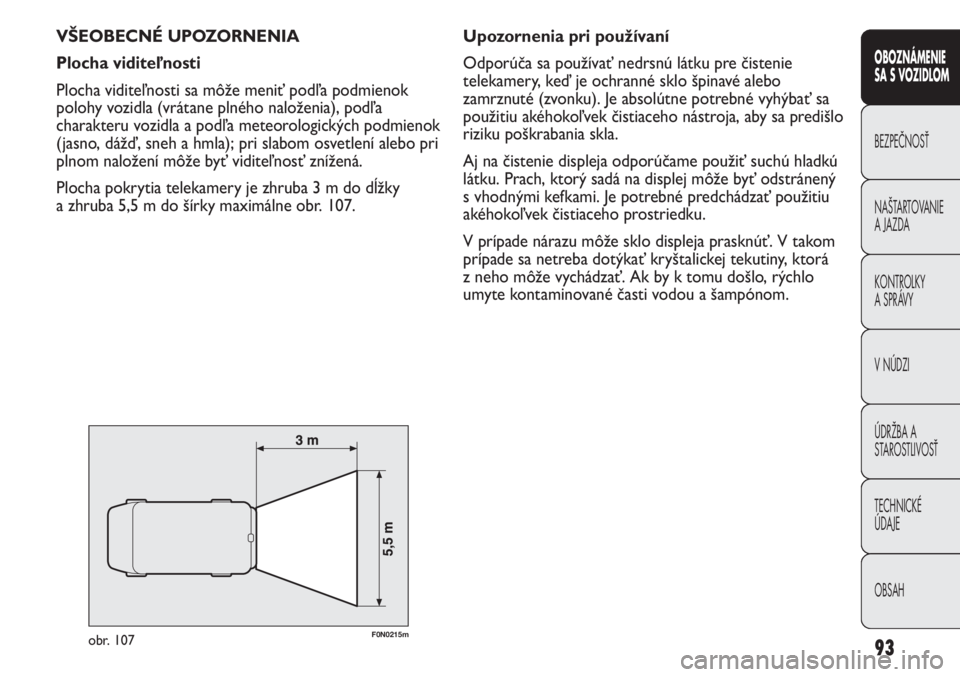

VŠEOBECNÉ UPOZORNENIA
Plocha viditeľnosti
Plocha viditeľnosti sa môže meniť podľa podmienok
polohy vozidla (vrátane plného naloženia), podľa
charakteru vozidla a podľa meteorologických podmienok
(jasno, dážď, sneh a hmla); pri slabom osvetlení alebo pri
plnom naložení môže byť viditeľnosť znížená.
Plocha pokrytia telekamery je zhruba 3 m do dĺžky
a zhruba 5,5 m do šírky maximálne obr. 107.
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0N0215mobr. 107
Upozornenia pri používaní
Odporúča sa používať nedrsnú látku pre čistenie
telekamery, keď je ochranné sklo špinavé alebo
zamrznuté (zvonku). Je absolútne potrebné vyhýbať sa
použitiu akéhokoľvek čistiaceho nástroja, aby sa predišlo
riziku poškrabania skla.
Aj na čistenie displeja odporúčame použiť suchú hladkú
látku. Prach, ktorý sadá na displej môže byť odstránený
s vhodnými kefkami. Je potrebné predchádzať použitiu
akéhokoľvek čistiaceho prostriedku.
V prípade nárazu môže sklo displeja prasknúť. V takom
prípade sa netreba dotýkať kryštalickej tekutiny, ktorá
z neho môže vychádzať. Ak by k tomu došlo, rýchlo
umyte kontaminované časti vodou a šampónom.

F0N0216mobr. 108
TEXTOVÉ HLÁSENIA NA OBRAZOVKE
Za nasledovných podmienok budú zobrazené textové
informácie na displeji:
❒Do 5 sekúnd následne po zaradení spiatočky bude
zobrazená poplachová správa.
❒Keď sa presiahne rýchlosť zhruba 18 km/h a iba
tlačidlo aktivácie je ON obraz zmizne a bude
zobrazená na zhruba 5 sekúnd správa, ktorá oznámi,
že systém prechádza do stand-by.
❒Keď sa presiahne rýchlosť zhruba 18 km/h a je
zaradená spiatočka obraz zmizne a bude zobrazená
poplachová správa, ktorá ostane až dovtedy, kým sa
nezníži rychlosť na zhruba 15 km/h. V takom prípade
sa zobrazenie obrazu vráti.
Systém umožňuje zmeniť jazyk v ktorom budú
zobrazované textové správy. Pre výber, za podmienky
deaktivovaného systému, je potrebné stlačiť súčasne
tlačidlo ON/OFF a ktorékoľvek iné tlačidlo a potom
vybrať jazyk prechádzaním v menu cez tlačidlo ON/OFF.
Keď sa dosiahne požadovaný jazyk je potrebné počkať
zhruba 3 sekundy aby sa uložil do pamäte.
94
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
UŽÍVATEĽSKÉ ROZHRANIE
Užívateľské rozhranie displeja je zložené z obr. 108:
❒Regulácia viditeľnosti: 2 tlačidlá
❒Regulácia viditeľnosti: 2 tlačidlá;
❒Tlačidlo ON/OFF: môžete vidieť zábery z kamery aj
pri deaktivovanom cúvaní.
Systém sa umožňuje vrátiť do počiatočnej konfigurácie
podržaním stlačeného tlačidla ON/OFF na zhruba 3
sekundy pri deaktivovanom systéme. V tomto prípade
tlačidlo ON/OFF zablikne 2 razy pre potvrdenie úkonu.

95
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

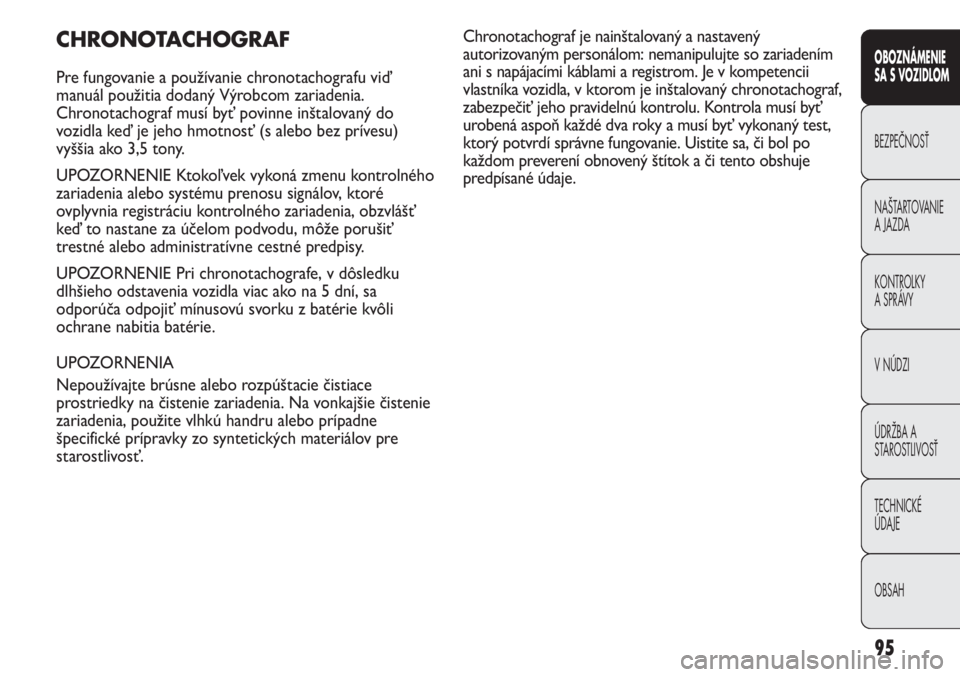

CHRONOTACHOGRAF
Pre fungovanie a používanie chronotachografu viď
manuál použitia dodaný Výrobcom zariadenia.
Chronotachograf musí byť povinne inštalovaný do
vozidla keď je jeho hmotnosť (s alebo bez prívesu)
vyššia ako 3,5 tony.
UPOZORNENIE Ktokoľvek vykoná zmenu kontrolného
zariadenia alebo systému prenosu signálov, ktoré
ovplyvnia registráciu kontrolného zariadenia, obzvlášť
keď to nastane za účelom podvodu, môže porušiť
trestné alebo administratívne cestné predpisy.
UPOZORNENIE Pri chronotachografe, v dôsledku
dlhšieho odstavenia vozidla viac ako na 5 dní, sa
odporúča odpojiť mínusovú svorku z batérie kvôli
ochrane nabitia batérie.
UPOZORNENIA
Nepoužívajte brúsne alebo rozpúštacie čistiace
prostriedky na čistenie zariadenia. Na vonkajšie čistenie
zariadenia, použite vlhkú handru alebo prípadne
špecifické prípravky zo syntetických materiálov pre
starostlivosť.Chronotachograf je nainštalovaný a nastavený
autorizovaným personálom: nemanipulujte so zariadením
ani s napájacími káblami a registrom. Je v kompetencii
vlastníka vozidla, v ktorom je inštalovaný chronotachograf,
zabezpečiť jeho pravidelnú kontrolu. Kontrola musí byť
urobená aspoň každé dva roky a musí byť vykonaný test,
ktorý potvrdí správne fungovanie. Uistite sa, či bol po
každom preverení obnovený štítok a či tento obshuje
predpísané údaje.

F0N0800mobr. 10996
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

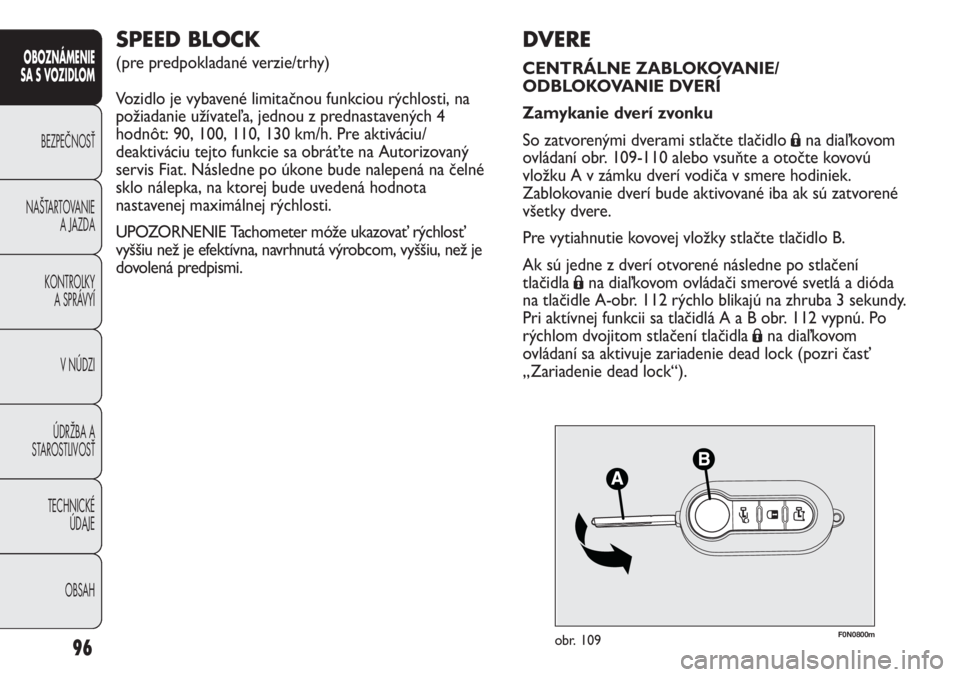

DVERE
CENTRÁLNE ZABLOKOVANIE/
ODBLOKOVANIE DVERÍ
Zamykanie dverí zvonku
So zatvorenými dverami stlačte tlačidlo
Ána diaľkovom
ovládaní obr. 109-110 alebo vsuňte a otočte kovovú
vložku A v zámku dverí vodiča v smere hodiniek.
Zablokovanie dverí bude aktivované iba ak sú zatvorené
všetky dvere.
Pre vytiahnutie kovovej vložky stlačte tlačidlo B.
Ak sú jedne z dverí otvorené následne po stlačení
tlačidla
Ána diaľkovom ovládači smerové svetlá a dióda
na tlačidle A-obr. 112 rýchlo blikajú na zhruba 3 sekundy.
Pri aktívnej funkcii sa tlačidlá A a B obr. 112 vypnú. Po
rýchlom dvojitom stlačení tlačidla
Ána diaľkovom
ovládaní sa aktivuje zariadenie dead lock (pozri časť
„Zariadenie dead lock“).
SPEED BLOCK
(pre predpokladané verzie/trhy)
Vozidlo je vybavené limitačnou funkciou rýchlosti, na
požiadanie užívateľa, jednou z prednastavených 4
hodnôt: 90, 100, 110, 130 km/h. Pre aktiváciu/
deaktiváciu tejto funkcie sa obráťte na Autorizovaný
servis Fiat. Následne po úkone bude nalepená na čelné
sklo nálepka, na ktorej bude uvedená hodnota
nastavenej maximálnej rýchlosti.
UPOZORNENIE Tachometer móže ukazovať rýchlosť
vyššiu než je efektívna, navrhnutá výrobcom, vyššiu, než je
dovolená predpismi.
