Page 21 of 287
17
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

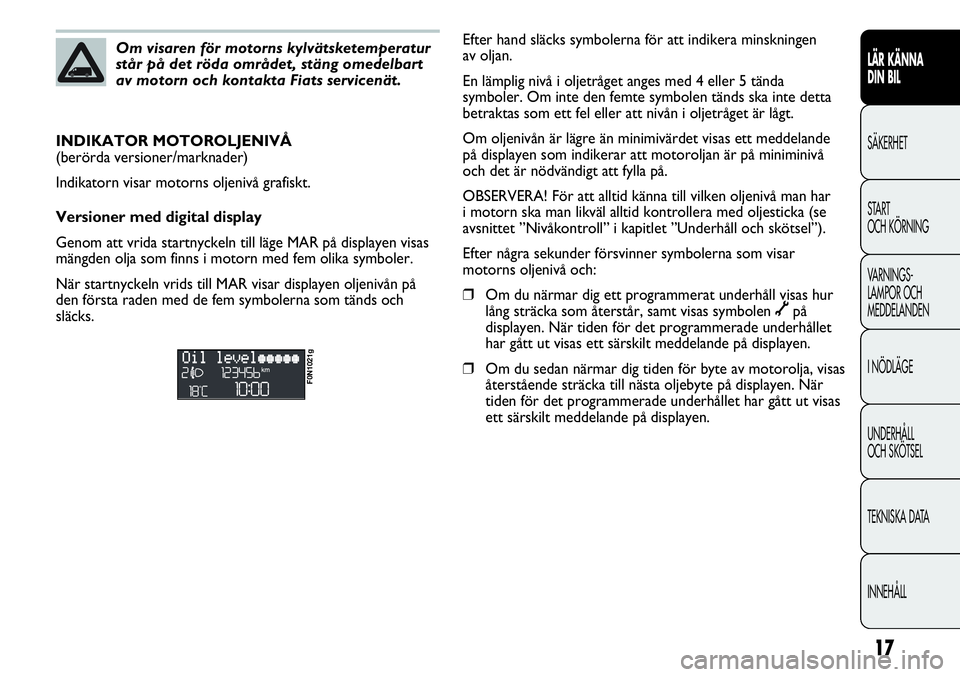

Om visaren för motorns kylvätsketemperatur
står på det röda området, stäng omedelbart
av motorn och kontakta Fiats servicenät.Efter hand släcks symbolerna för att indikera minskningen
av oljan.
En lämplig nivå i oljetråget anges med 4 eller 5 tända
symboler. Om inte den femte symbolen tänds ska inte detta
betraktas som ett fel eller att nivån i oljetråget är lågt.
Om oljenivån är lägre än minimivärdet visas ett meddelande
på displayen som indikerar att motoroljan är på miniminivå
och det är nödvändigt att fylla på.
OBSERVERA! För att alltid känna till vilken oljenivå man har
i motorn ska man likväl alltid kontrollera med oljesticka (se
avsnittet ”Nivåkontroll” i kapitlet ”Underhåll och skötsel”).
Efter några sekunder försvinner symbolerna som visar
motorns oljenivå och:
❒Om du närmar dig ett programmerat underhåll visas hur
lång sträcka som återstår, samt visas symbolen
õpå
displayen. När tiden för det programmerade underhållet
har gått ut visas ett särskilt meddelande på displayen.
❒Om du sedan närmar dig tiden för byte av motorolja, visas
återstående sträcka till nästa oljebyte på displayen. När
tiden för det programmerade underhållet har gått ut visas
ett särskilt meddelande på displayen. INDIKATOR MOTOROLJENIVÅ
(berörda versioner/marknader)
Indikatorn visar motorns oljenivå grafiskt.
Versioner med digital display
Genom att vrida startnyckeln till läge MAR på displayen visas
mängden olja som finns i motorn med fem olika symboler.
När startnyckeln vrids till MAR visar displayen oljenivån på
den första raden med de fem symbolerna som tänds och
släcks.
F0N1021g
Page 22 of 287
F0N0519mfig. 15F0N0017mfig. 16

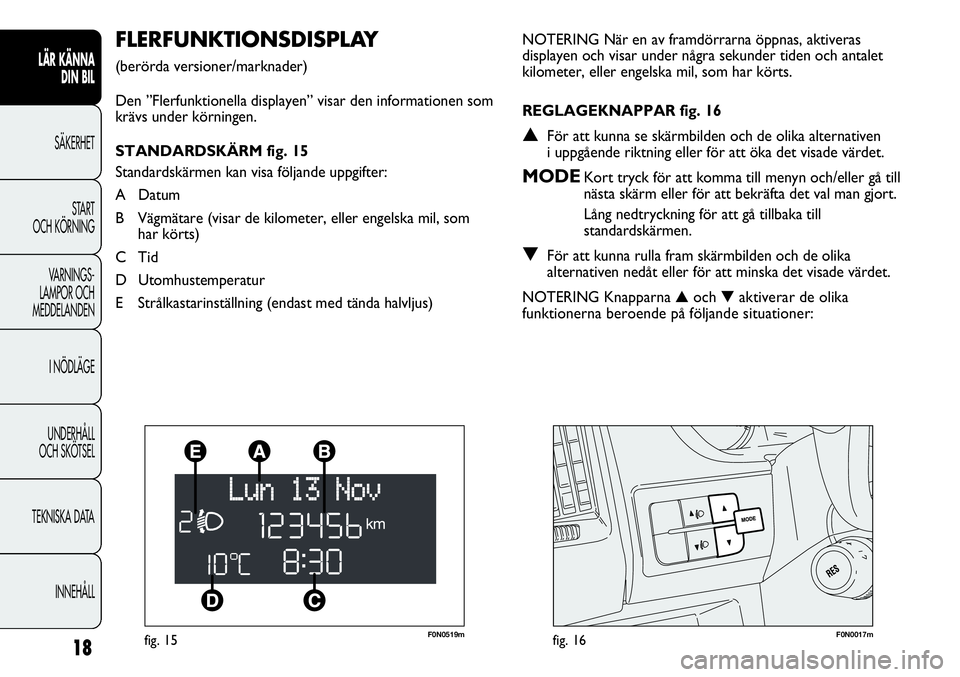

NOTERING När en av framdörrarna öppnas, aktiveras
displayen och visar under några sekunder tiden och antalet
kilometer, eller engelska mil, som har körts.
REGLAGEKNAPPAR fig. 16
▲För att kunna se skärmbilden och de olika alternativen
i uppgående riktning eller för att öka det visade värdet.
MODEKort tryck för att komma till menyn och/eller gå till
nästa skärm eller för att bekräfta det val man gjort.
Lång nedtryckning för att gå tillbaka till
standardskärmen.
▼För att kunna rulla fram skärmbilden och de olika
alternativen nedåt eller för att minska det visade värdet.
NOTERING Knapparna ▲och ▼aktiverar de olika
funktionerna beroende på följande situationer:
FLERFUNKTIONSDISPLAY
(berörda versioner/marknader)
Den ”Flerfunktionella displayen” visar den informationen som
krävs under körningen.
STANDARDSKÄRM fig. 15
Standardskärmen kan visa följande uppgifter:
A Datum
B Vägmätare (visar de kilometer, eller engelska mil, som
har körts)
CTid
D Utomhustemperatur
E Strålkastarinställning (endast med tända halvljus)
18
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Page 23 of 287
19
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

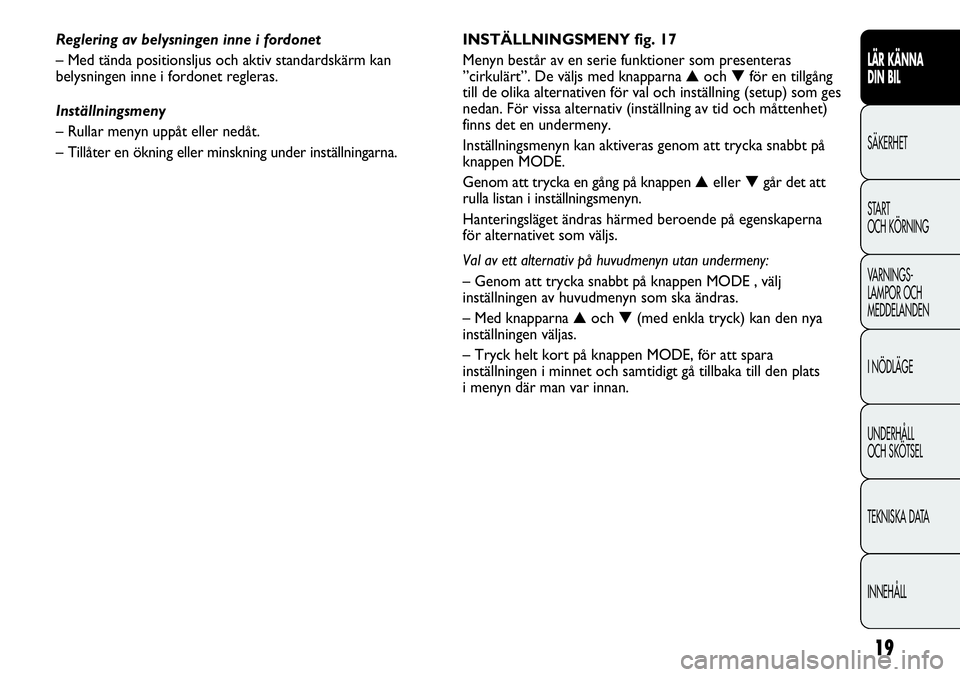

INSTÄLLNINGSMENY fig. 17
Menyn består av en serie funktioner som presenteras
”cirkulärt”. De väljs med knapparna ▲och ▼för en tillgång
till de olika alternativen för val och inställning (setup) som ges
nedan. För vissa alternativ (inställning av tid och måttenhet)
finns det en undermeny.
Inställningsmenyn kan aktiveras genom att trycka snabbt på
knappen MODE.
Genom att trycka en gång på knappen ▲eller ▼går det att
rulla listan i inställningsmenyn.
Hanteringsläget ändras härmed beroende på egenskaperna
för alternativet som väljs.
Val av ett alternativ på huvudmenyn utan undermeny:
– Genom att trycka snabbt på knappen MODE , välj
inställningen av huvudmenyn som ska ändras.
– Med knapparna ▲och ▼(med enkla tryck) kan den nya
inställningen väljas.
– Tryck helt kort på knappen MODE, för att spara
inställningen i minnet och samtidigt gå tillbaka till den plats
i menyn där man var innan. Reglering av belysningen inne i fordonet
– Med tända positionsljus och aktiv standardskärm kan
belysningen inne i fordonet regleras.
Inställningsmeny
– Rullar menyn uppåt eller nedåt.
– Tillåter en ökning eller minskning under inställningarna.
Page 24 of 287

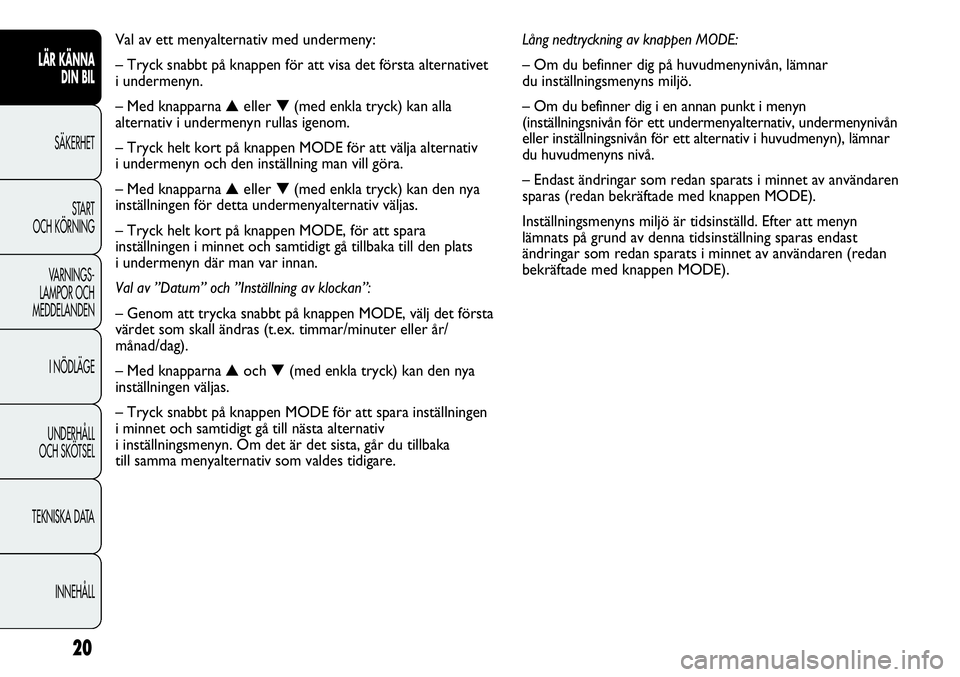

Lång nedtryckning av knappen MODE:
– Om du befinner dig på huvudmenynivån, lämnar
du inställningsmenyns miljö.
– Om du befinner dig i en annan punkt i menyn
(inställningsnivån för ett undermenyalternativ, undermenynivån
eller inställningsnivån för ett alternativ i huvudmenyn), lämnar
du huvudmenyns nivå.
– Endast ändringar som redan sparats i minnet av användaren
sparas (redan bekräftade med knappen MODE).
Inställningsmenyns miljö är tidsinställd. Efter att menyn
lämnats på grund av denna tidsinställning sparas endast
ändringar som redan sparats i minnet av användaren (redan
bekräftade med knappen MODE). Val av ett menyalternativ med undermeny:
– Tryck snabbt på knappen för att visa det första alternativet
i undermenyn.
– Med knapparna ▲eller ▼(med enkla tryck) kan alla
alternativ i undermenyn rullas igenom.
– Tryck helt kort på knappen MODE för att välja alternativ
i undermenyn och den inställning man vill göra.
– Med knapparna ▲eller ▼(med enkla tryck) kan den nya
inställningen för detta undermenyalternativ väljas.
– Tryck helt kort på knappen MODE, för att spara
inställningen i minnet och samtidigt gå tillbaka till den plats
i undermenyn där man var innan.
Val av ”Datum” och ”Inställning av klockan”:
– Genom att trycka snabbt på knappen MODE, välj det första
värdet som skall ändras (t.ex. timmar/minuter eller år/
månad/dag).
– Med knapparna ▲och ▼(med enkla tryck) kan den nya
inställningen väljas.
– Tryck snabbt på knappen MODE för att spara inställningen
i minnet och samtidigt gå till nästa alternativ
i inställningsmenyn. Om det är det sista, går du tillbaka
till samma menyalternativ som valdes tidigare.
20
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Page 25 of 287
21
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Dag
ÅrMånad
Deutsch
Français
English
Español
Svenska
Nederland
Português Exempel:

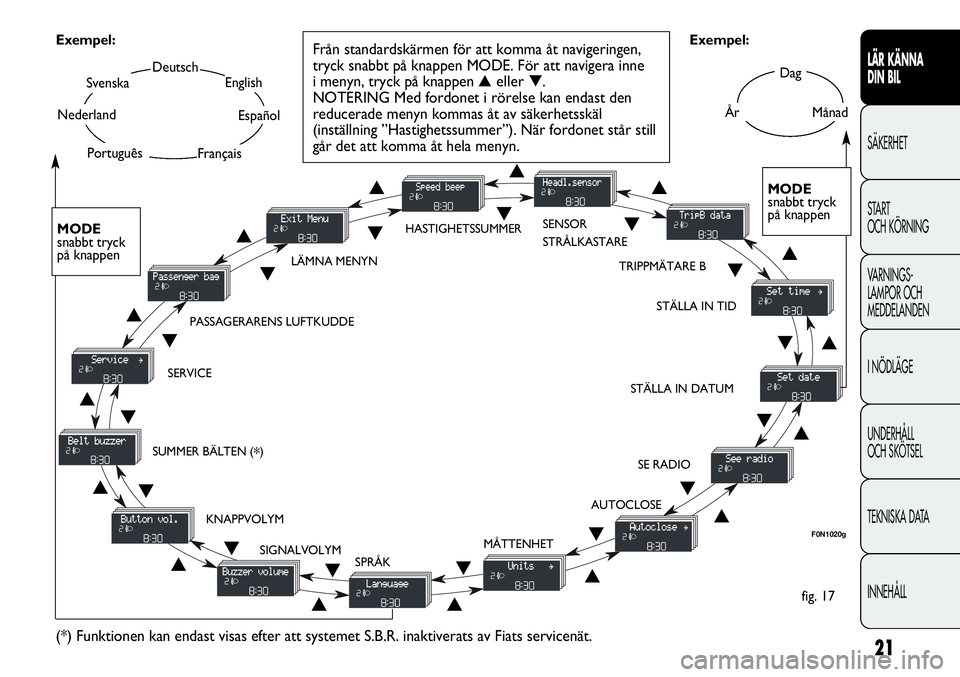

fig. 17 Exempel:
Från standardskärmen för att komma åt navigeringen,
tryck snabbt på knappen MODE. För att navigera inne
i menyn, tryck på knappen ▲eller ▼.
NOTERING Med fordonet i rörelse kan endast den
reducerade menyn kommas åt av säkerhetsskäl
(inställning ”Hastighetssummer”). När fordonet står still
går det att komma åt hela menyn.
F0N1020g
MODE
snabbt tryck
på knappen
▲
▼
LÄMNA MENYNHASTIGHETSSUMMERSENSOR
STRÅLKASTARE
STÄLLA IN TID
STÄLLA IN DATUM
SE RADIO
AUTOCLOSE
MÅTTENHET
SPRÅK SIGNALVOLYM KNAPPVOLYM SUMMER BÄLTEN (
*) SERVICEPASSAGERARENS LUFTKUDDE
(*) Funktionen kan endast visas efter att systemet S.B.R. inaktiverats av Fiats servicenät.
TRIPPMÄTARE B
MODE
snabbt tryck
på knappen
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲
Page 26 of 287
Om inställningen ska annulleras, gör så här:
– Tryck snabbt på knappen MODE. (On) blinkar på displayen.
– Tryck på knappen ▼, displayen blinkar och visar (Off).
– Tryck helt kort på knappen MODE för att gå tillbaka till
menyns skärm eller tryck längre på knappen för att gå tillbaka
till standardskärmen utan att spara.
Reglering av strålkastarnas sensor
(berörda versioner/marknader)
Med denna funktion kan man ställa in känsligheten för
strålkastarnas sensor i 3 nivåer.
För att ställa in önskad känslighet, gör så här:
– Tryck kort på knappen MODE, displayen blinkar ”nivån”
och visar tidigare inställd känslighet.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Tryck kort på knappen MODE för att gå tillbaka till menyns
skärm eller tryck längre på knappen för att gå tillbaka till

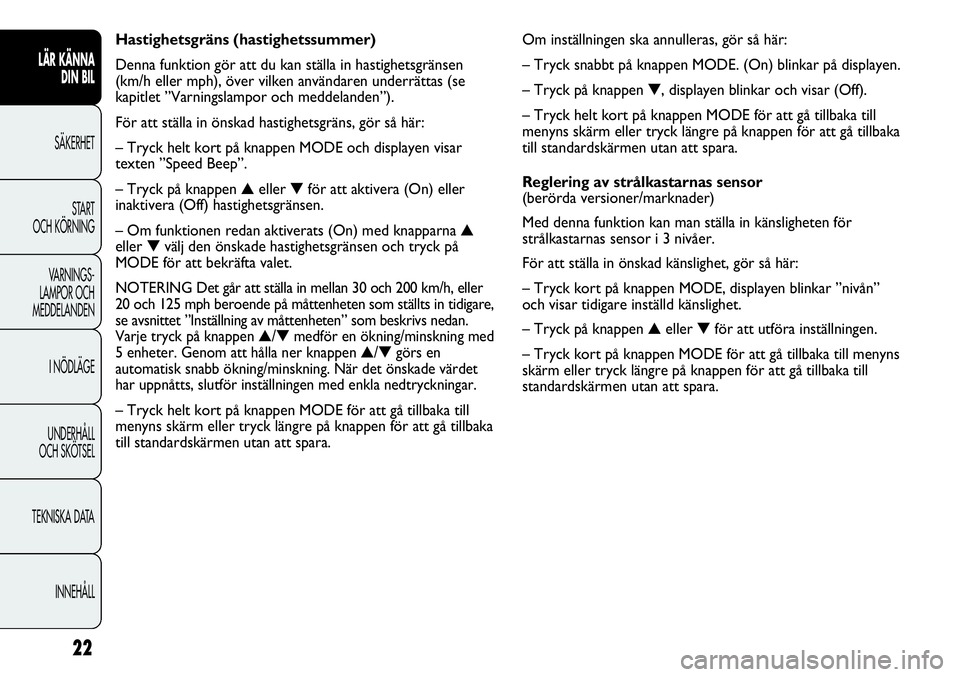

standardskärmen utan att spara. Hastighetsgräns (hastighetssummer)
Denna funktion gör att du kan ställa in hastighetsgränsen
(km/h eller mph), över vilken användaren underrättas (se
kapitlet ”Varningslampor och meddelanden”).
För att ställa in önskad hastighetsgräns, gör så här:
– Tryck helt kort på knappen MODE och displayen visar
texten ”Speed Beep”.
– Tryck på knappen ▲eller ▼för att aktivera (On) eller
inaktivera (Off) hastighetsgränsen.
– Om funktionen redan aktiverats (On) med knapparna ▲
eller ▼välj den önskade hastighetsgränsen och tryck på
MODE för att bekräfta valet.
NOTERING
Det går att ställa in mellan 30 och 200 km/h, eller
20 och 125 mph beroende på måttenheten som ställts in tidigare,
se avsnittet ”Inställning av måttenheten” som beskrivs nedan.
Varje tryck på knappen
▲/▼medför en ökning/minskning med
5 enheter. Genom att hålla ner knappen ▲/▼görs en
automatisk snabb ökning/minskning. När det önskade värdet
har uppnåtts, slutför inställningen med enkla nedtryckningar.
– Tryck helt kort på knappen MODE för att gå tillbaka till
menyns skärm eller tryck längre på knappen för att gå tillbaka
till standardskärmen utan att spara.
22
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Page 27 of 287
23
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

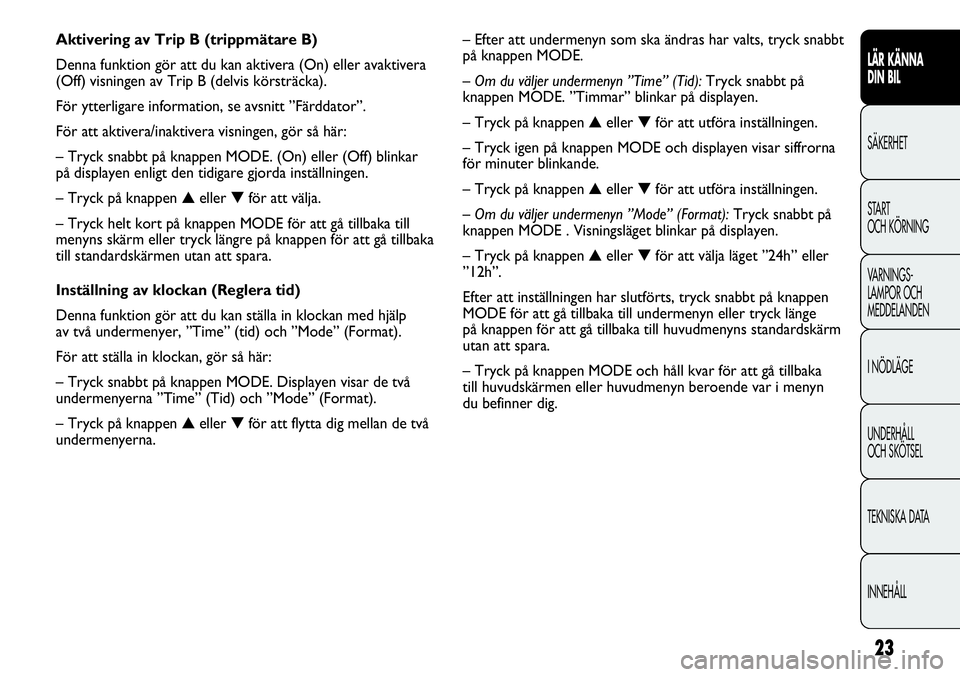

– Efter att undermenyn som ska ändras har valts, tryck snabbt
på knappen MODE.
– Om du väljer undermenyn ”Time” (Tid):Tryck snabbt på
knappen MODE. ”Timmar” blinkar på displayen.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Tryck igen på knappen MODE och displayen visar siffrorna
för minuter blinkande.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Om du väljer undermenyn ”Mode” (Format):Tryck snabbt på
knappen MODE . Visningsläget blinkar på displayen.
– Tryck på knappen ▲eller ▼för att välja läget ”24h” eller
”12h”.
Efter att inställningen har slutförts, tryck snabbt på knappen
MODE för att gå tillbaka till undermenyn eller tryck länge
på knappen för att gå tillbaka till huvudmenyns standardskärm
utan att spara.
– Tryck på knappen MODE och håll kvar för att gå tillbaka
till huvudskärmen eller huvudmenyn beroende var i menyn
du befinner dig. Aktivering av Trip B (trippmätare B)
Denna funktion gör att du kan aktivera (On) eller avaktivera
(Off) visningen av Trip B (delvis körsträcka).
För ytterligare information, se avsnitt ”Färddator”.
För att aktivera/inaktivera visningen, gör så här:
– Tryck snabbt på knappen MODE. (On) eller (Off) blinkar
på displayen enligt den tidigare gjorda inställningen.
– Tryck på knappen ▲eller ▼för att välja.
– Tryck helt kort på knappen MODE för att gå tillbaka till
menyns skärm eller tryck längre på knappen för att gå tillbaka
till standardskärmen utan att spara.
Inställning av klockan (Reglera tid)
Denna funktion gör att du kan ställa in klockan med hjälp
av två undermenyer, ”Time” (tid) och ”Mode” (Format).
För att ställa in klockan, gör så här:
– Tryck snabbt på knappen MODE. Displayen visar de två
undermenyerna ”Time” (Tid) och ”Mode” (Format).
– Tryck på knappen ▲eller ▼för att flytta dig mellan de två
undermenyerna.
Page 28 of 287

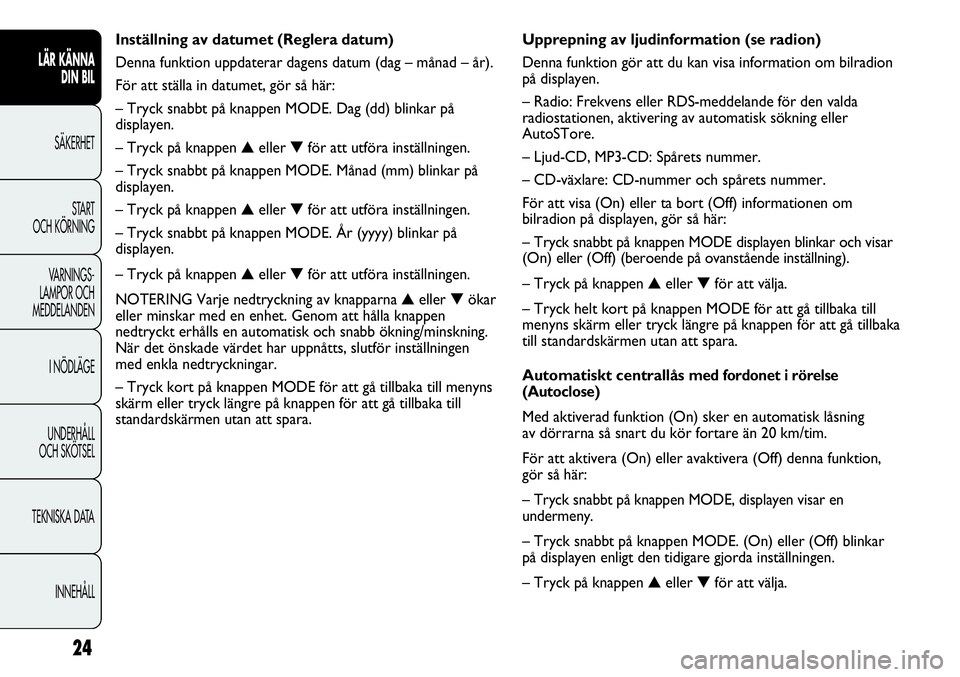

Upprepning av ljudinformation (se radion)
Denna funktion gör att du kan visa information om bilradion
på displayen.
– Radio: Frekvens eller RDS-meddelande för den valda
radiostationen, aktivering av automatisk sökning eller
AutoSTore.
– Ljud-CD, MP3-CD: Spårets nummer.
– CD-växlare: CD-nummer och spårets nummer.
För att visa (On) eller ta bort (Off) informationen om
bilradion på displayen, gör så här:
– Tryck snabbt på knappen MODE displayen blinkar och visar
(On) eller (Off) (beroende på ovanstående inställning).
– Tryck på knappen ▲eller ▼för att välja.
– Tryck helt kort på knappen MODE för att gå tillbaka till
menyns skärm eller tryck längre på knappen för att gå tillbaka
till standardskärmen utan att spara.
Automatiskt centrallås
med fordonet i rörelse
(Autoclose)
Med aktiverad funktion (On) sker en automatisk låsning
av dörrarna så snart du kör fortare än 20 km/tim.
För att aktivera (On) eller avaktivera (Off) denna funktion,
gör så här:
– Tryck snabbt på knappen MODE, displayen visar en
undermeny.
– Tryck snabbt på knappen MODE. (On) eller (Off) blinkar
på displayen enligt den tidigare gjorda inställningen.
– Tryck på knappen ▲eller ▼för att välja. Inställning av datumet (Reglera datum)
Denna funktion uppdaterar dagens datum (dag – månad – år).
För att ställa in datumet, gör så här:
– Tryck snabbt på knappen MODE. Dag (dd) blinkar på
displayen.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Tryck snabbt på knappen MODE. Månad (mm) blinkar på
displayen.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Tryck snabbt på knappen MODE. År (yyyy) blinkar på
displayen.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
NOTERING Varje nedtryckning av knapparna ▲eller ▼ökar
eller minskar med en enhet. Genom att hålla knappen
nedtryckt erhålls en automatisk och snabb ökning/minskning.
När det önskade värdet har uppnåtts, slutför inställningen
med enkla nedtryckningar.
– Tryck kort på knappen MODE för att gå tillbaka till menyns
skärm eller tryck längre på knappen för att gå tillbaka till
standardskärmen utan att spara.
24
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
Page 29 of 287
25
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL

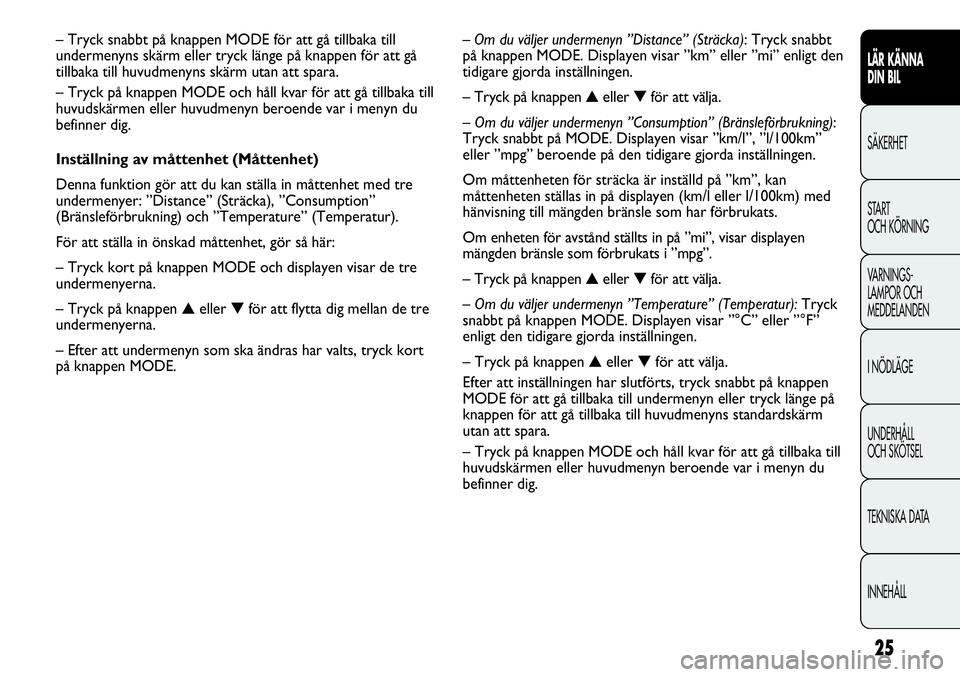

– Om du väljer undermenyn ”Distance” (Sträcka): Tryck snabbt
på knappen MODE. Displayen visar ”km” eller ”mi” enligt den
tidigare gjorda inställningen.
– Tryck på knappen ▲eller ▼för att välja.
– Om du väljer undermenyn ”Consumption” (Bränsleförbrukning):
Tryck snabbt på MODE. Displayen visar ”km/l”, ”l/100km”
eller ”mpg” beroende på den tidigare gjorda inställningen.
Om måttenheten för sträcka är inställd på ”km”, kan
måttenheten ställas in på displayen (km/l eller l/100km) med
hänvisning till mängden bränsle som har förbrukats.
Om enheten för avstånd ställts in på ”mi”, visar displayen
mängden bränsle som förbrukats i ”mpg”.
– Tryck på knappen ▲eller ▼för att välja.
– Om du väljer undermenyn ”Temperature” (Temperatur):Tryck
snabbt på knappen MODE. Displayen visar ”°C” eller ”°F”
enligt den tidigare gjorda inställningen.
– Tryck på knappen ▲eller ▼för att välja.
Efter att inställningen har slutförts, tryck snabbt på knappen
MODE för att gå tillbaka till undermenyn eller tryck länge på
knappen för att gå tillbaka till huvudmenyns standardskärm
utan att spara.
– Tryck på knappen MODE och håll kvar för att gå tillbaka till
huvudskärmen eller huvudmenyn beroende var i menyn du
befinner dig. – Tryck snabbt på knappen MODE för att gå tillbaka till
undermenyns skärm eller tryck länge på knappen för att gå
tillbaka till huvudmenyns skärm utan att spara.
– Tryck på knappen MODE och håll kvar för att gå tillbaka till
huvudskärmen eller huvudmenyn beroende var i menyn du
befinner dig.
Inställning av måttenhet (Måttenhet)
Denna funktion gör att du kan ställa in måttenhet med tre
undermenyer: ”Distance” (Sträcka), ”Consumption”
(Bränsleförbrukning) och ”Temperature” (Temperatur).
För att ställa in önskad måttenhet, gör så här:
– Tryck kort på knappen MODE och displayen visar de tre
undermenyerna.
– Tryck på knappen ▲eller ▼för att flytta dig mellan de tre
undermenyerna.
– Efter att undermenyn som ska ändras har valts, tryck kort
på knappen MODE.
Page 30 of 287

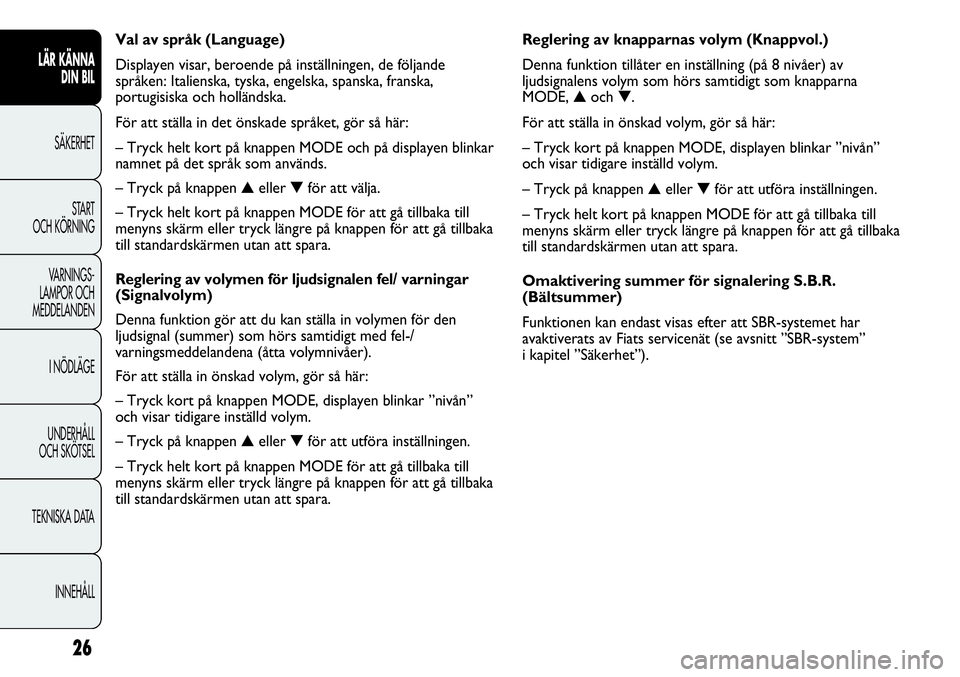

Reglering av knapparnas volym (Knappvol.)
Denna funktion tillåter en inställning (på 8 nivåer) av
ljudsignalens volym som hörs samtidigt som knapparna
MODE, ▲och ▼.
För att ställa in önskad volym, gör så här:
– Tryck kort på knappen MODE, displayen blinkar ”nivån”
och visar tidigare inställd volym.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Tryck helt kort på knappen MODE för att gå tillbaka till
menyns skärm eller tryck längre på knappen för att gå tillbaka
till standardskärmen utan att spara.
Omaktivering summer för signalering S.B.R.
(Bältsummer)
Funktionen kan endast visas efter att SBR-systemet har
avaktiverats av Fiats servicenät (se avsnitt ”SBR-system”
i kapitel ”Säkerhet”). Val av språk (Language)
Displayen visar, beroende på inställningen, de följande
språken: Italienska, tyska, engelska, spanska, franska,
portugisiska och holländska.
För att ställa in det önskade språket, gör så här:
– Tryck helt kort på knappen MODE och på displayen blinkar
namnet på det språk som används.
– Tryck på knappen ▲eller ▼för att välja.
– Tryck helt kort på knappen MODE för att gå tillbaka till
menyns skärm eller tryck längre på knappen för att gå tillbaka
till standardskärmen utan att spara.
Reglering av volymen för ljudsignalen fel/ varningar
(Signalvolym)
Denna funktion gör att du kan ställa in volymen för den
ljudsignal (summer) som hörs samtidigt med fel-/
varningsmeddelandena (åtta volymnivåer).
För att ställa in önskad volym, gör så här:
– Tryck kort på knappen MODE, displayen blinkar ”nivån”
och visar tidigare inställd volym.
– Tryck på knappen ▲eller ▼för att utföra inställningen.
– Tryck helt kort på knappen MODE för att gå tillbaka till
menyns skärm eller tryck längre på knappen för att gå tillbaka
till standardskärmen utan att spara.
26
LÄR KÄNNA
DIN BIL
SÄKERHET
START
OCH KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA DATA
INNEHÅLL
