FIAT DUCATO 2012 Instructieboek (in Dutch)

F0N0333mfig. 234
H Max. toelaatbare achterasbelasting
I Motortype
L Code van de carrosserie-uitvoering
M Nummer voor onderdelen
N Correctiewaarde voor uitlaatrookgasmeting.
227
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

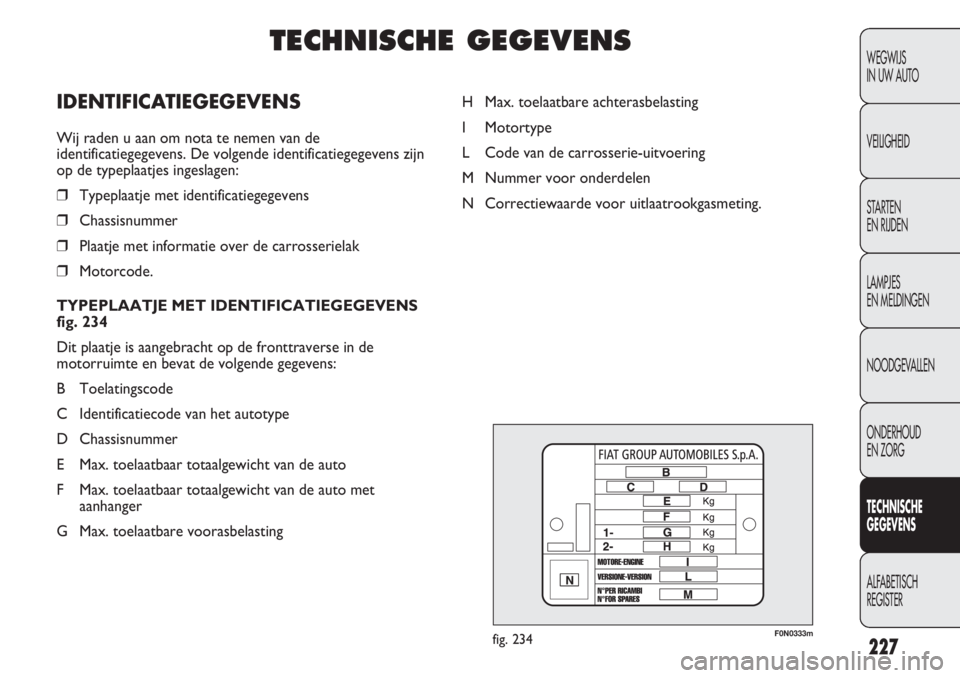

TECHNISCHE GEGEVENS
IDENTIFICATIEGEGEVENS
Wij raden u aan om nota te nemen van de
identificatiegegevens. De volgende identificatiegegevens zijn
op de typeplaatjes ingeslagen:
❒Typeplaatje met identificatiegegevens
❒Chassisnummer
❒Plaatje met informatie over de carrosserielak
❒Motorcode.
TYPEPLAATJE MET IDENTIFICATIEGEGEVENS
fig. 234
Dit plaatje is aangebracht op de fronttraverse in de
motorruimte en bevat de volgende gegevens:
B Toelatingscode
C Identificatiecode van het autotype
D Chassisnummer
E Max. toelaatbaar totaalgewicht van de auto
F Max. toelaatbaar totaalgewicht van de auto met
aanhanger
G Max. toelaatbare voorasbelasting

F0N0160mfig. 235F0N0338mfig. 237
F0N0162mfig. 236

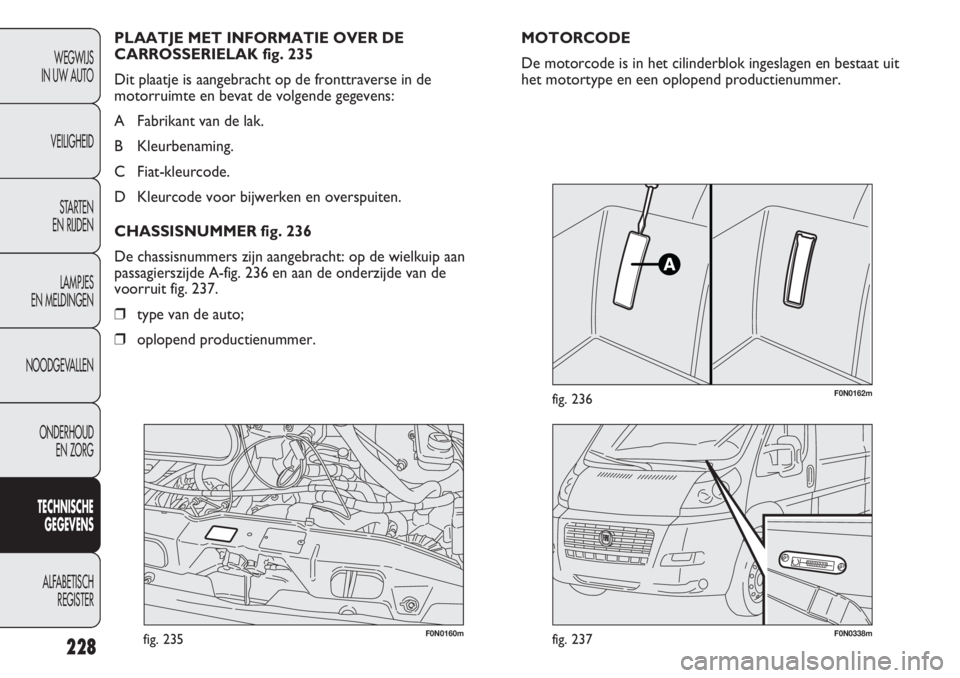

MOTORCODE
De motorcode is in het cilinderblok ingeslagen en bestaat uit
het motortype en een oplopend productienummer. PLAATJE MET INFORMATIE OVER DE
CARROSSERIELAK fig. 235
Dit plaatje is aangebracht op de fronttraverse in de
motorruimte en bevat de volgende gegevens:
A Fabrikant van de lak.
B Kleurbenaming.
C Fiat-kleurcode.
D Kleurcode voor bijwerken en overspuiten.
CHASSISNUMMER fig. 236
De chassisnummers zijn aangebracht: op de wielkuip aan
passagierszijde A-fig. 236 en aan de onderzijde van de
voorruit fig. 237.
❒type van de auto;
❒oplopend productienummer.
228
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

229
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
MOTORCODES – CARROSSERIE-UITVOERINGEN
Uitvoeringen Typecode motor
115 Multijet250A1000
130 MultijetF1AE3481D
150 MultijetF1AE3481E
180 Multijet PowerF1CE3481E
Hierna is een voorbeeld opgenomen van een code van een
carrosserie-uitvoering met bijbehorende legenda die geldt
voor alle codes van de carrosserie-uitvoeringen:
Legenda 250 A A M F A AX
MODEL
LAADVERMOGEN
MOTOR
TRANSMISSIE/ASSEN MOTOR
CARROSSERIE
WIELBASIS
UITVOERING
LAADVERMOGEN
A3000 kg
B3300 kg
C3500 kg
D3500 kg MAXI
E4005 kg
TRANSMISSIE
MHandgeschakelde
versnellingsbak
AAutomatische
versnellingsbakMOTOR
M130 Multijet
N150 Multijet
P180 Multijet Power
R115 Multijet
WIELBASIS
AKorte wielbasis
BMedium wielbasis
CLange wielbasis
DMedium-lange
wielbasis
UAlle wielbasissen
(onvolledige
voertuigen). CARROSSERIE
AChassis/cabine
BChassis zonder cabine
CPlatformchassis/cabine
DPick-up
ESchoolbus basisonderwijs
FBestel
GPick-up verlengde cabine
HChassis verlengde cabine
LSchoolbus voortgezet onderwijs
MBus
PPanorama
RCombi 6/9 persoons

230
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTERDiesel voor motorvoertuigen (specificatie EN590)
115
Multijet
250A1000
Diesel
4 in lijn
83 x 90,4
1956
16,5 : 1
84,6
115
3750
280
1500
130
Multijet
F1AE3481D
Diesel
4 in lijn
88 x 94
2287
16,2 : 1
96
130
3600
320
1800
150
Multijet
F1AE3481E
Diesel
4 in lijn
88 x 94
2287
16,2 : 1
109
148
3600
350
1500
180
Multijet Power
F1CE3481E
Diesel
4 in lijn
95,8 x 104
2999
17,5 : 1
130
177
3500
400
1400

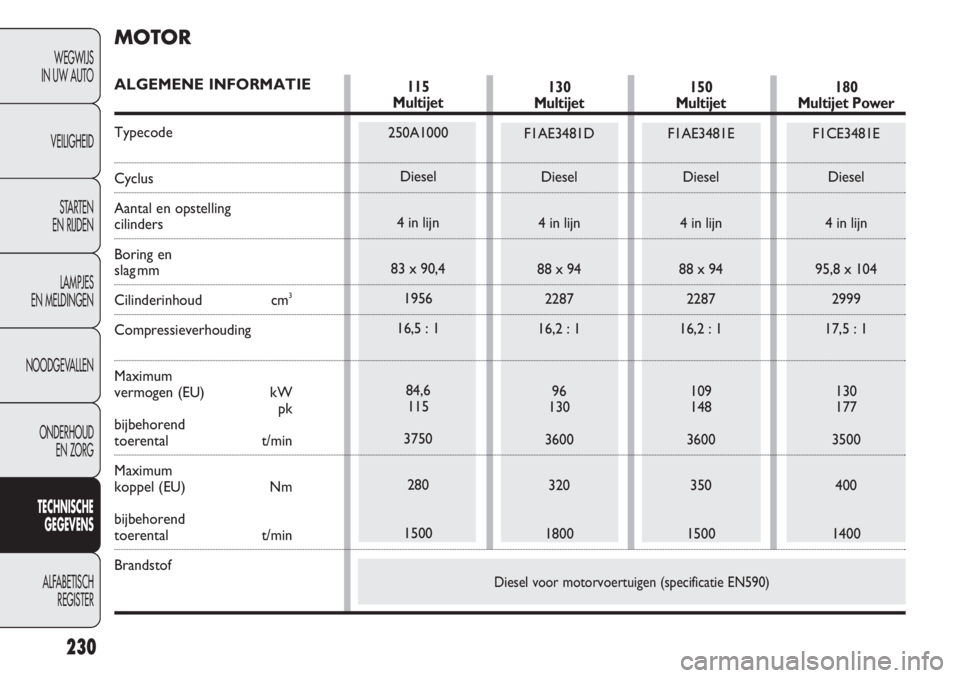

MOTOR
ALGEMENE INFORMATIE
Typecode
Cyclus
Aantal en opstelling
cilinders
Boring en
slag mm
Cilinderinhoud cm3
Compressieverhouding
Maximum
vermogen (EU) kW
pk
bijbehorend
toerental t/min
Maximum
koppel (EU) Nm
bijbehorend
toerental t/min
Brandstof

Onafhankelijke wielophanging, type McPherson
Starre buisvormige achteras; bladveren in lengterichting
Zelfstellend met koppelingspedaal zonder vrije slag
Voor

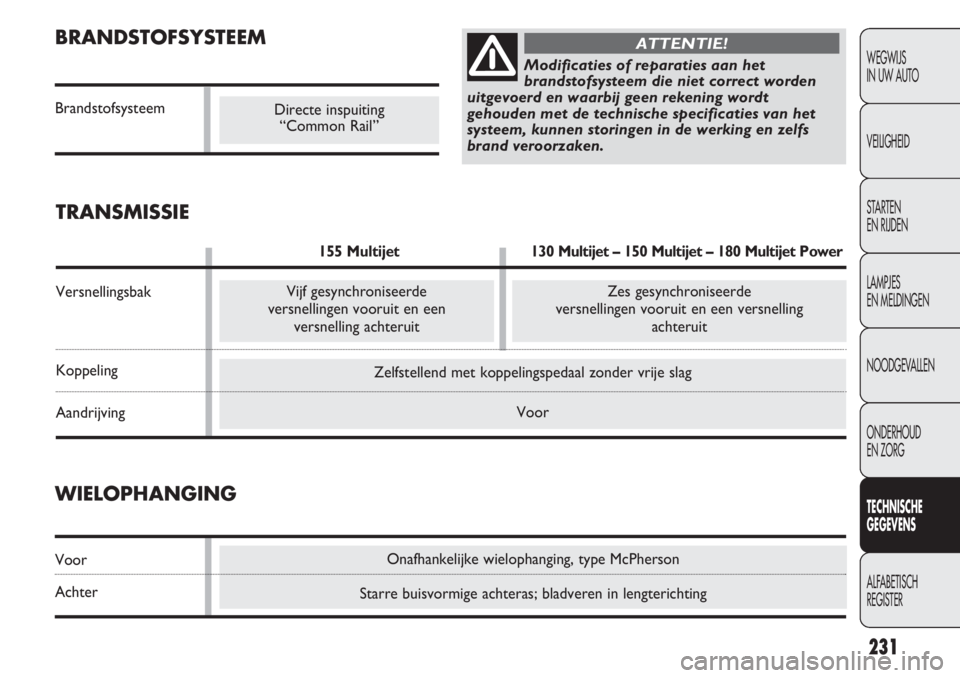

BRANDSTOFSYSTEEM
Brandstofsysteem
231
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Modificaties of reparaties aan het
brandstofsysteem die niet correct worden
uitgevoerd en waarbij geen rekening wordt
gehouden met de technische specificaties van het
systeem, kunnen storingen in de werking en zelfs
brand veroorzaken.
ATTENTIE!
Vijf gesynchroniseerde
versnellingen vooruit en een
versnelling achteruitZes gesynchroniseerde
versnellingen vooruit en een versnelling
achteruit
Directe inspuiting
“Common Rail”
WIELOPHANGING
Voor
Achter
TRANSMISSIE
155 Multijet130 Multijet – 150 Multijet – 180 Multijet Power
Versnellingsbak
Koppeling
Aandrijving

232
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

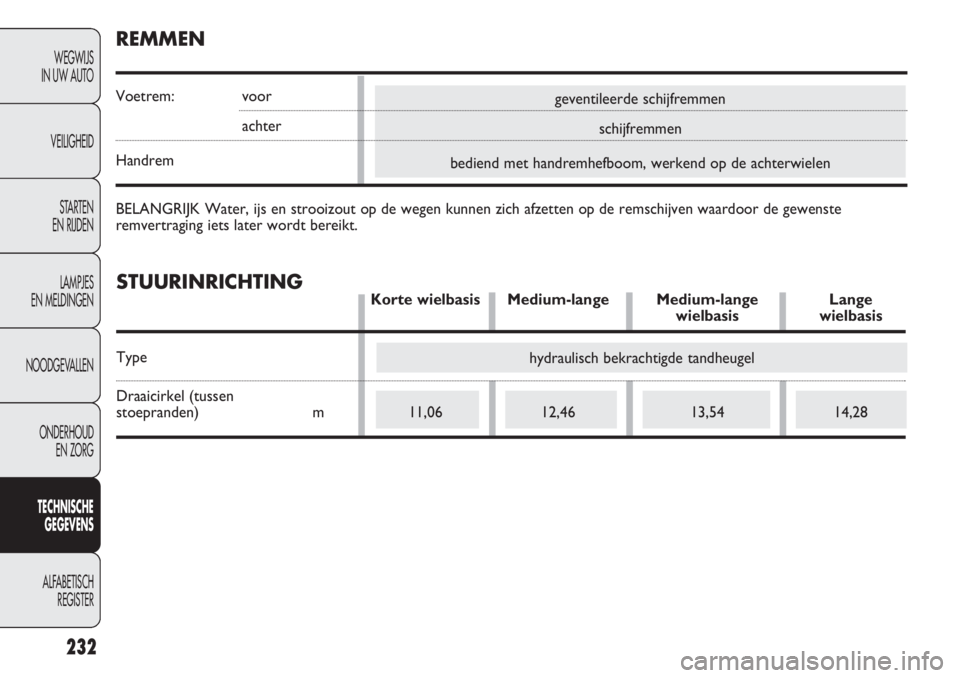

geventileerde schijfremmen
schijfremmen
bediend met handremhefboom, werkend op de achterwielen
STUURINRICHTINGKorte wielbasis Medium-lange Medium-lange Lange wielbasis wielbasis
Type
Draaicirkel (tussen
stoepranden) m 11,06 12,46 13,54 14,28
hydraulisch bekrachtigde tandheugel
REMMEN
Voetrem: voor
achter
Handrem
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste
remvertraging iets later wordt bereikt.

233
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless
radiaalbanden. Op de typegoedkeuring zijn bovendien alle
goedgekeurde banden aangegeven.
BELANGRIJK Als de gegevens in het Instructieboek afwijken
van die van de typegoedkeuring, dient u zich altijd aan de
gegevens van de typegoedkeuring te houden.
Voor de rijveiligheid is het noodzakelijk dat alle wielen zijn
voorzien van banden van hetzelfde merk en hetzelfde type.
BELANGRIJK In tubeless banden mogen geen binnenbanden
gebruikt worden.
RESERVEWIEL
Geperst stalen velg.
Tubeless band, dezelfde als de standaard gemonteerde band.
WIELUITLIJNING
Toespoor voor, totaal: − 1 ± 1 mm
De waarden zijn van toepassing op een auto in rijklare staat.
F0N0113mfig. 238
VERKLARING VAN DE CODERING OP DE
BANDEN fig. 238
Bijvoorbeeld: 215/70 R 15 109S
215 = Nominale breedte (S, afstand in mm tussen de
flanken).
70 = Hoogte/breedte-verhouding (H/S) (percentage).
R = Radiaalband.
15 = Diameter van de velg (in inch) (Ø).
109 = Beladingsindex (draagvermogen).
S = Snelheidsindex.

234
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg

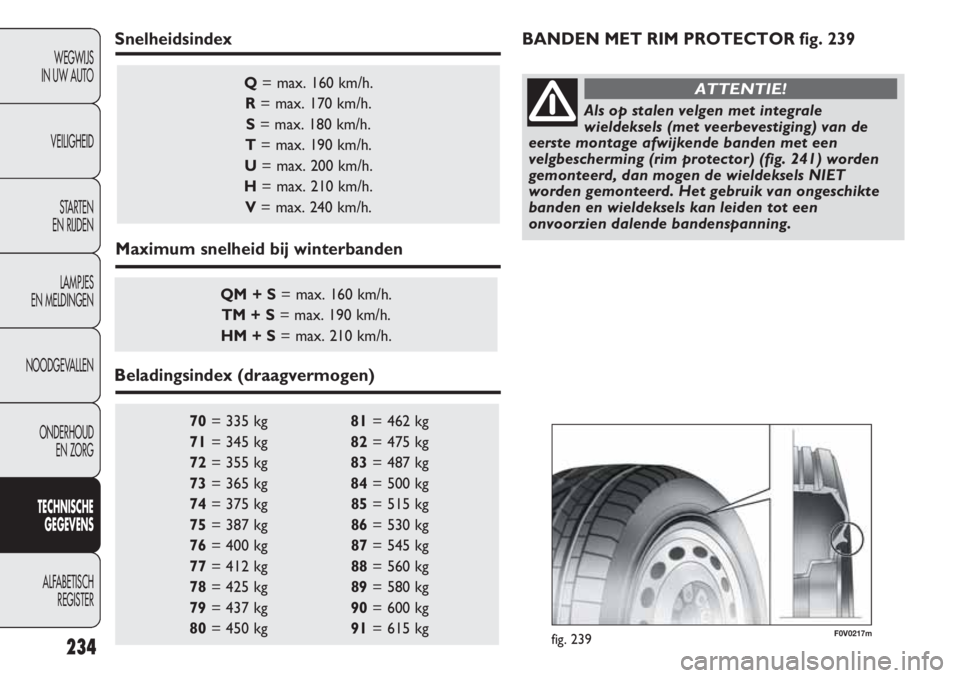

Q= max. 160 km/h.
R= max. 170 km/h.
S= max. 180 km/h.
T= max. 190 km/h.
U= max. 200 km/h.
H= max. 210 km/h.
V= max. 240 km/h.
QM + S= max. 160 km/h.
TM + S= max. 190 km/h.
HM + S= max. 210 km/h.
Snelheidsindex
Maximum snelheid bij winterbanden
Beladingsindex (draagvermogen)BANDEN MET RIM PROTECTOR fig. 239
Als op stalen velgen met integrale
wieldeksels (met veerbevestiging) van de
eerste montage afwijkende banden met een
velgbescherming (rim protector) (fig. 241) worden
gemonteerd, dan mogen de wieldeksels NIET
worden gemonteerd. Het gebruik van ongeschikte
banden en wieldeksels kan leiden tot een
onvoorzien dalende bandenspanning.
ATTENTIE!
F0V0217mfig. 239

235
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

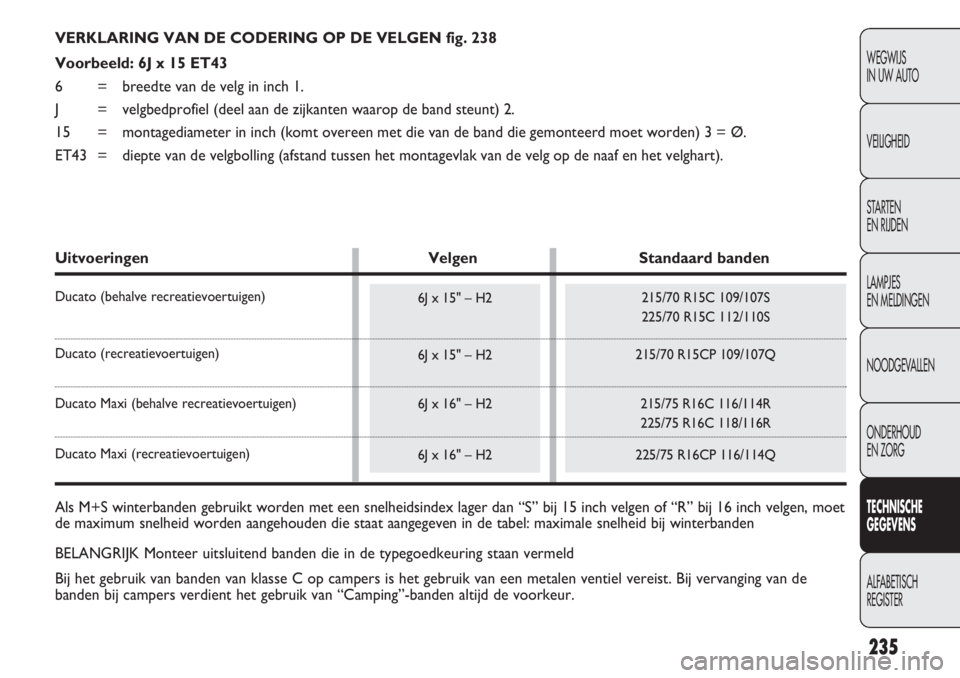

VERKLARING VAN DE CODERING OP DE VELGEN fig. 238
Voorbeeld: 6J x 15 ET43
6 = breedte van de velg in inch 1.
J = velgbedprofiel (deel aan de zijkanten waarop de band steunt) 2.
15 = montagediameter in inch (komt overeen met die van de band die gemonteerd moet worden) 3 = Ø.
ET43 = diepte van de velgbolling (afstand tussen het montagevlak van de velg op de naaf en het velghart).
215/70 R15C 109/107S
225/70 R15C 112/110S
215/70 R15CP 109/107Q
215/75 R16C 116/114R
225/75 R16C 118/116R
225/75 R16CP 116/114Q6J x 15" – H2
6J x 15" – H2
6J x 16" – H2
6J x 16" – H2
Uitvoeringen Velgen Standaard banden
Ducato (behalve recreatievoertuigen)
Ducato (recreatievoertuigen)
Ducato Maxi (behalve recreatievoertuigen)
Ducato Maxi (recreatievoertuigen)
Als M+S winterbanden gebruikt worden met een snelheidsindex lager dan “S” bij 15 inch velgen of “R” bij 16 inch velgen, moet
de maximum snelheid worden aangehouden die staat aangegeven in de tabel: maximale snelheid bij winterbanden
BELANGRIJK Monteer uitsluitend banden die in de typegoedkeuring staan vermeld
Bij het gebruik van banden van klasse C op campers is het gebruik van een metalen ventiel vereist. Bij vervanging van de
banden bij campers verdient het gebruik van “Camping”-banden altijd de voorkeur.

236
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
3000 PTT(*) met standaard banden,
behalve PANORAMA
3300 PTT(*) / 3500 PTT(*)
Light met standaard banden
PANORAMA met standaard banden
3000 PTT(*) met grotere banden,
behalve PANORAMA
3300 PTT(*) / 3500 PTT(*)
met grotere banden
M+S Winterbanden klasse C voor Campers
PANORAMA met grotere banden
Serie met “Camping”-banden
Maxi-serie met standaard banden
Maxi-serie met grotere banden
M+S Winterbanden klasse C voor Campers
Maxi-serie met “Camping”-banden4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,3 ± 0,05 4,75 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
5,0 ± 0,05 5,5 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
5,2 ± 0,05 5,2 ± 0,05
5,5 ± 0,05 5,5 ± 0,05

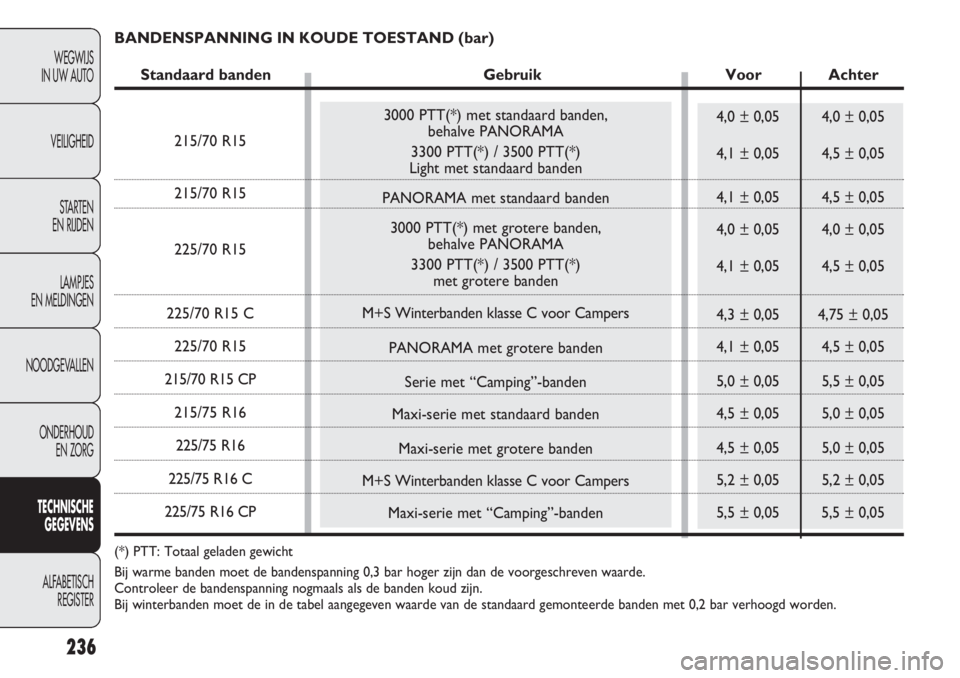

BANDENSPANNING IN KOUDE TOESTAND (bar)
Standaard banden Gebruik Voor Achter
215/70 R15
215/70 R15
225/70 R15
225/70 R15 C
225/70 R15
215/70 R15 CP
215/75 R16
225/75 R16
225/75 R16 C
225/75 R16 CP
(*) PTT: Totaal geladen gewicht
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorgeschreven waarde.
Controleer de bandenspanning nogmaals als de banden koud zijn.
Bij winterbanden moet de in de tabel aangegeven waarde van de standaard gemonteerde banden met 0,2 bar verhoogd worden.
