FIAT DUCATO 2012 Руководство по эксплуатации и техобслуживанию (in Russian)

ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ
FIATDUCATO

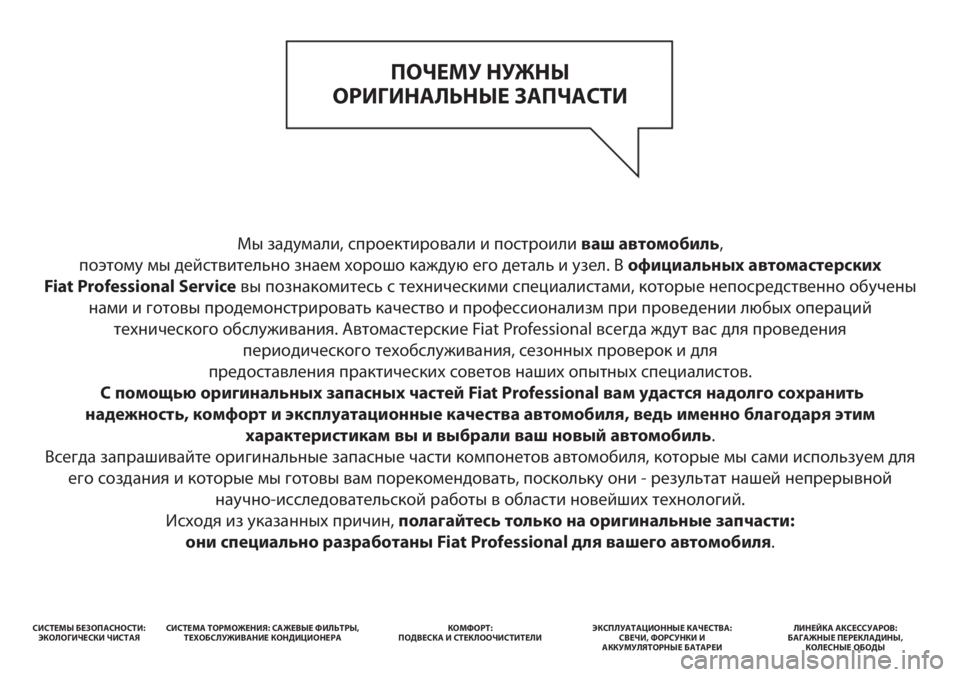

Мы задумали, спроектировали и построили ваш автомобиль,
поэтому мы действительно знаем хорошо каждую его деталь и узел. В официальных автомастерских
Fiat Professional Serviceвы познакомитесь с техническими специалистами, которые непосредственно обучены
нами и готовы продемонстрировать качество и профессионализм при проведении любых операций
технического обслуживания. Автомастерские Fiat Professional всегда ждут вас для проведения
периодического техобслуживания, сезонных проверок и для
предоставления практических советов наших опытных специалистов.
С помощью оригинальных запасных частей Fiat Professional вам удастся надолго сохранить
надежность, комфорт и эксплуатационные качества автомобиля, ведь именно благодаря этим
характеристикам вы и выбрали ваш новый автомобиль.
Всегда запрашивайте оригинальные запасные части компонетов автомобиля, которые мы сами используем для
его создания и которые мы готовы вам порекомендовать, поскольку они - результат нашей непрерывной
научно-исследовательской работы в области новейших технологий.
Исходя из указанных причин, полагайтесь только на оригинальные запчасти:
они специально разработаны Fiat Professional для вашего автомобиля.
СИСТЕМЫ БЕЗОПАСНОСТИ:
ЭКОЛОГИЧЕСКИ ЧИСТАЯСИСТЕМА ТОРМОЖЕНИЯ: САЖЕВЫЕ ФИЛЬТРЫ,
ТЕХОБСЛУЖИВАНИЕ КОНДИЦИОНЕРАКОМФОРТ:
ПОДВЕСКА И СТЕКЛООЧИСТИТЕЛИЭКСПЛУАТАЦИОННЫЕ КАЧЕСТВА:
СВЕЧИ, ФОРСУНКИ И
АККУМУЛЯТОРНЫЕ БАТАРЕИЛИНЕЙКА АКСЕССУАРОВ:
БАГАЖНЫЕ ПЕРЕКЛАДИНЫ,
КОЛЕСНЫЕ ОБОДЫ
ПОЧЕМУ НУЖНЫ
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ

ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ -
САМЫЙ ЕСТЕСТВЕННЫЙ ВЫБОР
ЭКСПЛУАТАЦИОННЫЕ
КАЧЕСТВА
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ
КОМФОРТБЕЗОПАСНОСТЬОКРУЖАЮ ЩАЯ СРЕДАЗНАЧЕНИЕПРИНАДЛЕЖНОСТИ
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИОРИГИНАЛЬНЫЕ ЗАПЧАСТИ
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ
ОРИГИНАЛЬНЫЕ ЗАПЧАСТИ

КАК УЗНАТЬ ОРИГИНАЛЬНЫЕ
ЗАПЧАСТИ

Как на этапе проектных разработок, так и в процессе изготовления, все оригинальные запчасти
подвергаются строгому контролю специалистов, проверяющих использование
самых усовершенствованных материалов и тестирующих их надежность.
Это служит для гарантии эксплуатационных качеств автомобиля, а также для обеспечения вашей
безопасности и безопасности ваших пассажиров.
Всегда требуйте и затем проверяйте, чтобы на ваш автомобиль ставились оригинальные запчасти.

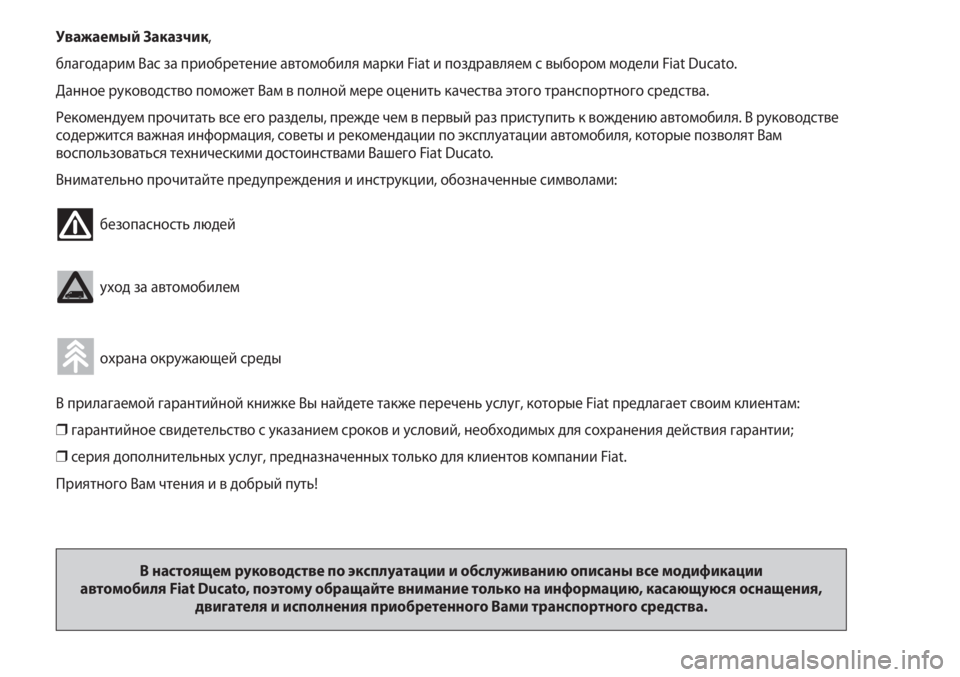

Уважаемый Заказчик,
благодарим Вас за приобретение автомобиля марки Fiat и поздравляем с выбором модели Fiat Ducato.
Данное руководство поможет Вам в полной мере оценить качества этого транспортного средства.
Рекомендуем прочитать все его разделы, прежде чем в первый раз приступить к вождению автомобиля. В руководстве
содержится важная информация, советы и рекомендации по эксплуатации автомобиля, которые позволят Вам
воспользоваться техническими достоинствами Вашего Fiat Ducato.
Внимательно прочитайте предупреждения и инструкции, обозначенные символами:
безопасность людей
уход за автомобилем
охрана окружающей среды
В прилагаемой гарантийной книжке Вы найдете также перечень услуг, которые Fiat предлагает своим клиентам:
❒гарантийное свидетельство с указанием сроков и условий, необходимых для сохранения действия гарантии;
❒серия дополнительных услуг, предназначенных только для клиентов компании Fiat.
Приятного Вам чтения и в добрый путь!
В настоящем руководстве по эксплуатации и обслуживанию описаны все модификации
автомобиля Fiat Ducato, поэтому обращайте внимание только на информацию, касающуюся оснащения,
двигателя и исполнения приобретенного Вами транспортного средства.

ЗАПРАВКА ТОПЛИВОМ
Допускается заправка только автомобильным
дизельным топливом в соответствии с европейскими
требованиями EN590.
Использование других типов топлива или рабочих
смесей может непоправимым образом повредить
двигатель и привести к последующей потере на него
гарантии.
ПУСК ДВИГАТЕЛЯ
Проверьте, чтобы автомобиль стоял на ручном
тормозе; приведите ручку переключения передач в
нейтральное положение; выжмите до конца педаль
сцепления, не нажимая педаль акселератора;
поверните ключ зажигания в положение MAR и
дождитесь выключения контрольных ламп
Yи
m; поверните ключ зажигания в положение AVV
и отпустите его, как только двигатель заведется.
ПАРКОВКА АВТОМОБИЛЯ НА ВОСПЛАМЕНЯЮЩИХСЯ
МАТЕРИАЛАХ
Во время работы глушитель с катализатором
выхлопных газов сильно нагревается. Поэтому не
рекомендуется парковать автомобиль в местах
скопления сухой травы, листьев, елочных иголок
и прочих воспламеняющихся материалов во
избежание их возгорания.
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Автомобиль оборудован системой,
обеспечивающей непрерывную диагностику
компонентов, связанных с выбросами
экологически вредных веществ, для гарантии
наибольшей защиты окружающей среды.ДОПОЛНИТЕЛЬНОЕ ЭЛЕКТРООБОРУДОВАНИЕ
Если после приобретения транспортного
средства Вы хотите установить принадлежности,
работающие от источников электрического тока
(рискуя постепенно разрядить аккумуляторную
батарею), обратитесь на станцию
техобслуживания Fiat, где специалисты
произведут оценку электропотребления всех
систем и проверят, может ли
электрооборудование автомобиля выдержать
необходимую нагрузку.
КОДОВАЯ КАРТА (CODE card)
Храните карту в надежном месте, не в
автомобиле.
Рекомендуется всегда иметь при себе
электронный код, указанный на кодовой карте
(CODE card).
ПЛАНОВОЕ ТЕХОБСЛУЖИВАНИЕ
Правильное техобслуживание позволяет в течение
длительного времени сохранять неизменными
эксплуатационные качества автомобиля,
характеристики его безопасности, защиты
окружающей среды, а также низкие
эксплуатационные расходы.
В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ И
ТЕХОБСЛУЖИВАНИЮ …
… Здесь Вы найдете важную информацию, советы
и рекомендации по правильной эксплуатации,
безопасному вождению и по поддержанию
Вашего автомобиля в хорошем состоянии в
течение длительного времени. Обратите особое
внимание на символы
"(безопасность людей) #(защита окружающей среды) !(целостность
автомобиля).

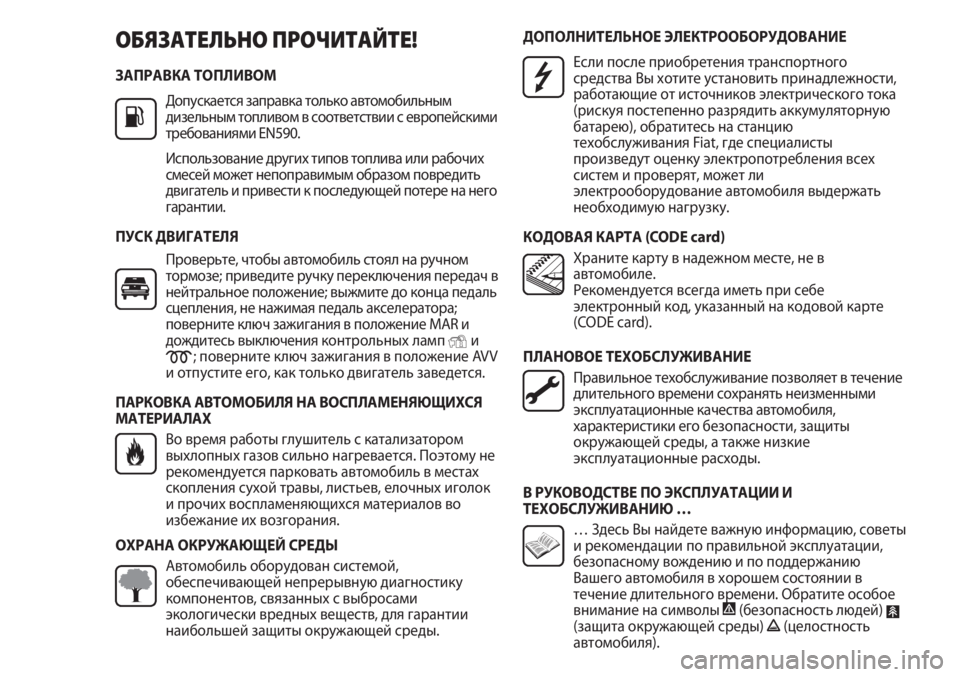

ОБЯЗАТЕЛЬНО ПРОЧИТАЙТЕ!
K



3
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
ЗНАКОМСТВО С АВТОМОБИЛЕМ

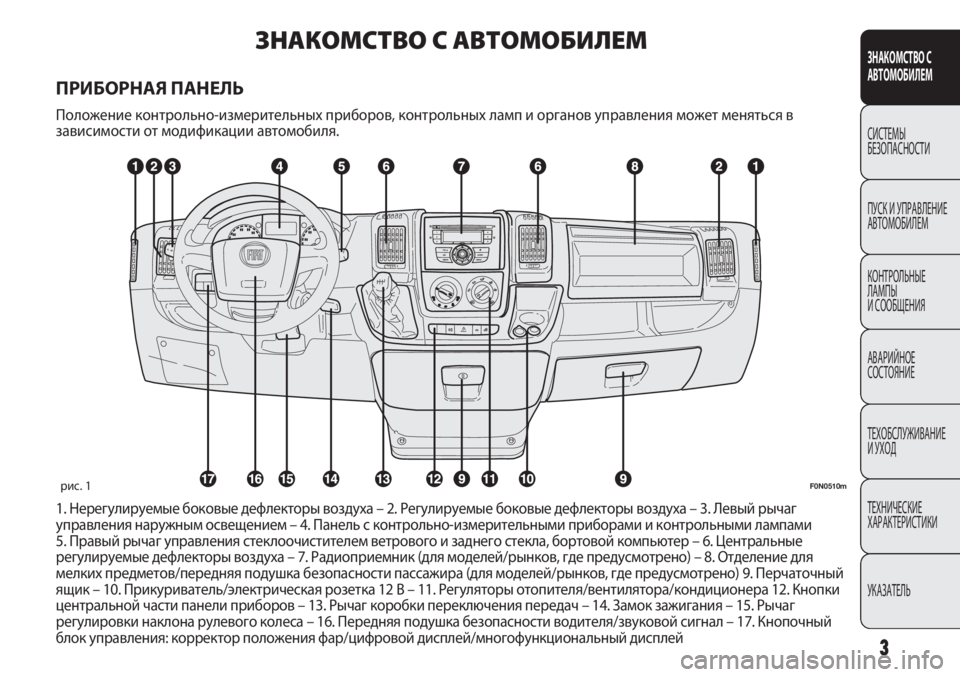

ПРИБОРНАЯ ПАНЕЛЬ
Положение контрольно-измерительных приборов, контрольных ламп и органов управления может меняться в
зависимости от модификации автомобиля.
1. Нерегулируемые боковые дефлекторы воздуха – 2. Регулируемые боковые дефлекторы воздуха – 3. Левый рычаг
управления наружным освещением – 4. Панель с контрольно-измерительными приборами и контрольными лампами
5. Правый рычаг управления стеклоочистителем ветрового и заднего стекла, бортовой компьютер – 6. Центральные
регулируемые дефлекторы воздуха – 7. Радиоприемник (для моделей/рынков, где предусмотрено) – 8. Отделение для
мелких предметов/передняя подушка безопасности пассажира (для моделей/рынков, где предусмотрено) 9. Перчаточный
ящик – 10. Прикуриватель/электрическая розетка 12 В – 11. Регуляторы отопителя/вентилятора/кондиционера 12. Кнопки
центральной части панели приборов – 13. Рычаг коробки переключения передач – 14. Замок зажигания – 15. Рычаг
регулировки наклона рулевого колеса – 16. Передняя подушка безопасности водителя/звуковой сигнал – 17. Кнопочный
блок управления: корректор положения фар/цифровой дисплей/многофункциональный дисплей
F0N0510mрис. 1

4
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0002mрис. 2
СИСТЕМА FIAT CODE
Для защиты от угона автомобиль оборудован
электронной системой блокировки пуска двигателя,
которая приходит в действие автоматически при
извлечении ключа из замка зажигания.
В каждый ключ встроено электронное устройство,
которое модулирует сигнал, излучаемый в момент пуска
антенной, встроенной в замок зажигания.
Модулированный сигнал, меняющийся при каждом
запуске двигателя, служит паролем, с помощью которого
электронный блок управления распознает ключ и дает
разрешение на запуск двигателя.
ПРИНЦИП ДЕЙСТВИЯ
При каждом запуске двигателя после поворота ключа
в положение MAR блок управления системы Fiat CODE
направляет в ЭБУ двигателя опознавательный код, чтобы
отключить блокировку его функций.
Отправка опознавательного кода происходит, только
если блок управления системы Fiat CODE узнал код,
переданный ему ключом.
При установке ключа в положение STO система Fiat
CODE отключает функции ЭБУ двигателя.
Если в процессе запуска не происходит узнавание кода,
на приборной панели загорается контрольная лампа
Y,
а на дисплее появляется соответствующее сообщение
(см. раздел «Сигнальные лампы и сообщения).

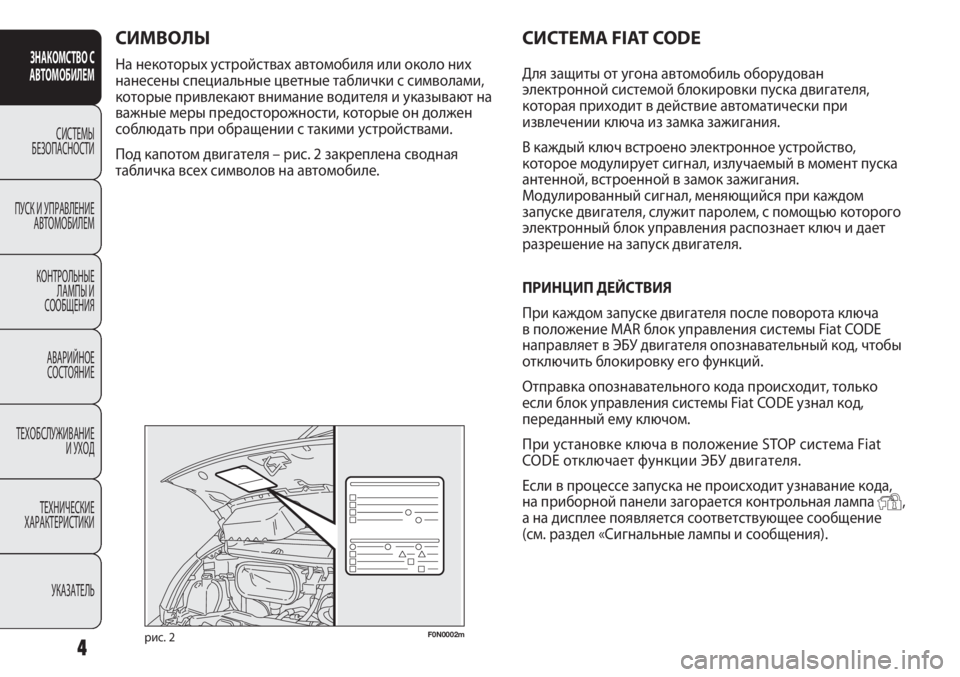

СИМВОЛЫ
На некоторых устройствах автомобиля или около них
нанесены специальные цветные таблички с символами,
которые привлекают внимание водителя и указывают на
важные меры предосторожности, которые он должен
соблюдать при обращении с такими устройствами.
Под капотом двигателя – рис. 2 закреплена сводная
табличка всех символов на автомобиле.

5
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

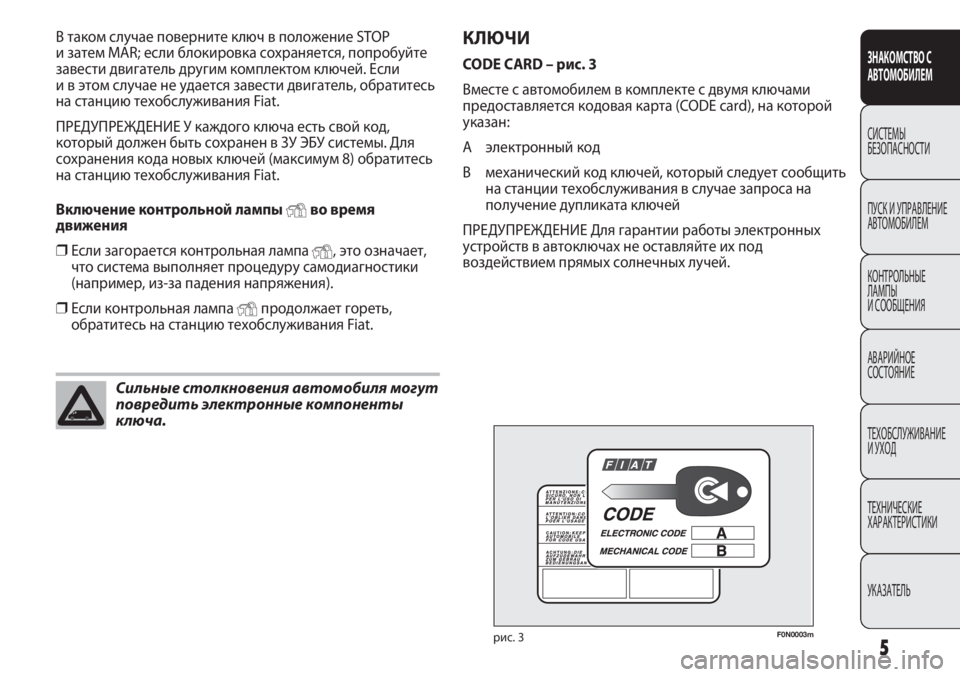

КЛЮЧИ
CODE CARD – рис. 3
Вместе с автомобилем в комплекте с двумя ключами
предоставляется кодовая карта (CODE card), на которой
указан:
A электронный код
B механический код ключей, который следует сообщить
на станции техобслуживания в случае запроса на
получение дупликата ключей
ПРЕДУПРЕЖДЕНИЕ Для гарантии работы электронных
устройств в автоключах не оставляйте их под
воздействием прямых солнечных лучей. В таком случае поверните ключ в положение STOP
и затем MAR; если блокировка сохраняется, попробуйте
завести двигатель другим комплектом ключей. Если
и в этом случае не удается завести двигатель, обратитесь
на станцию техобслуживания Fiat.
ПРЕДУПРЕЖДЕНИЕ У каждого ключа есть свой код,
который должен быть сохранен в ЗУ ЭБУ системы. Для
сохранения кода новых ключей (максимум 8) обратитесь
на станцию техобслуживания Fiat.
Включение контрольной лампы
Yво время
движения
❒Если загорается контрольная лампа Y, это означает,
что система выполняет процедуру самодиагностики
(например, из-за падения напряжения).
❒Если контрольная лампа Yпродолжает гореть,
обратитесь на станцию техобслуживания Fiat.
Сильные столкновения автомобиля могут
повредить электронные компоненты
ключа.
F0N0003mрис. 3

F0N0800mрис. 4
Чтобы вновь убрать его в пульт:
❒держите нажатой кнопку B и поверните
металлический бородок A
❒отпустите кнопку B и до конца поверните
металлический бородок A, пока не услышите щелчок
блокировки, подтверждающий правильное закрытие

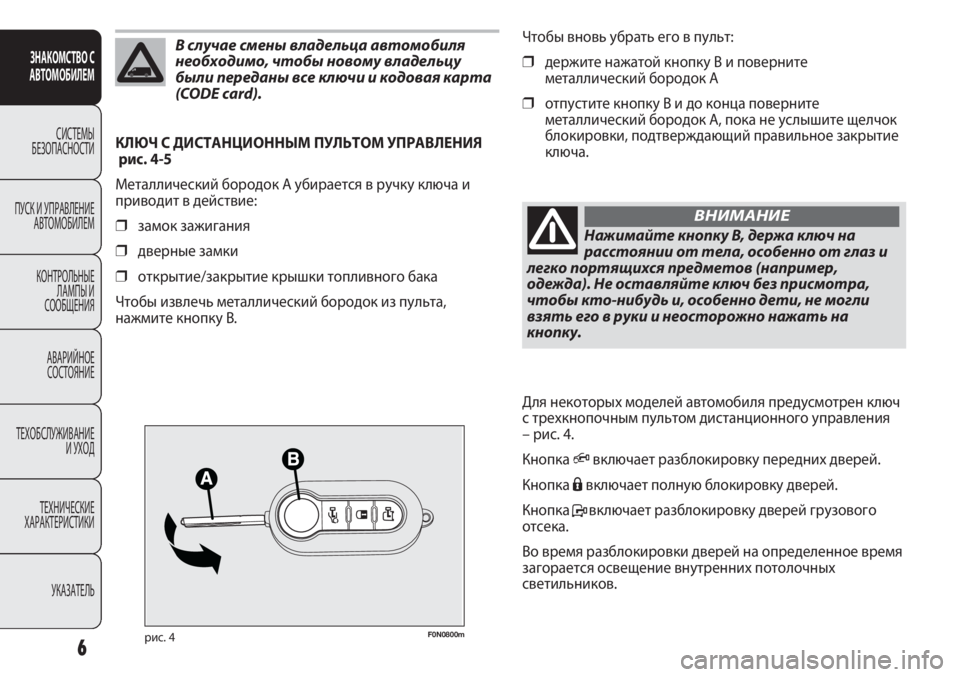

ключа. КЛЮЧ С ДИСТАНЦИОННЫМ ПУЛЬТОМ УПРАВЛЕНИЯ
рис. 4-5
Металлический бородок A убирается в ручку ключа и
приводит в действие:
❒замок зажигания
❒дверные замки
❒открытие/закрытие крышки топливного бака
Чтобы извлечь металлический бородок из пульта,
нажмите кнопку B.
6
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
В случае смены владельца автомобиля
необходимо, чтобы новому владельцу
были переданы все ключи и кодовая карта
(CODE card).
Нажимайте кнопку B, держа ключ на
расстоянии от тела, особенно от глаз и
легко портящихся предметов (например,
одежда). Не оставляйте ключ без присмотра,
чтобы кто-нибудь и, особенно дети, не могли
взять его в руки и неосторожно нажать на
кнопку.
ВНИМАНИЕ
Для некоторых моделей автомобиля предусмотрен ключ
с трехкнопочным пультом дистанционного управления
– рис. 4.
Кнопка
Qвключает разблокировку передних дверей.
Кнопка Áвключает полную блокировку дверей.
Кнопка Pвключает разблокировку дверей грузового
отсека.
Во время разблокировки дверей на определенное время
загорается освещение внутренних потолочных
светильников.
