BEHEIZEN DES INNENRAUMS
Vorgehen:
❒den Ring Aauf den roten Bereich drehen;
❒den Ring Cauf die gewünschte Position drehen;
❒den Drehgriff Bauf die gewünschte Geschwindigkeit
drehen.
SCHNELLBEHEIZUNG
DES FAHRGASTRAUMS
Für die schnelle Beheizung des Fahrgastraums gehen Sie
wie folgt vor:
❒den Ring Aauf den roten Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Òeinschalten;
❒den Drehgriff Cauf ©drehen;
❒den Drehgriff B auf 4 -(max.
Gebläsegeschwindigkeit) drehen.
Anschließend die Bedienelemente so einstellen, dass
der gewünschte Komfort beibehalten wird und
den Griff
D aufÚdrehen, um die Umluftfunktion
auszuschalten und einem Beschlagen der Scheiben
vorzubeugen.
ZUR BEACHTUNG Bei kaltem Motor müssen Sie
einige Minuten abwarten, bis die Kühlflüssigkeit
der Anlage die optimale Betriebstemperatur erreicht. Drehbarer Ring C für die Luftverteilung
¶für Luft aus den seitlichen und mittleren Luftdüsen;
ßfür die Luftzufuhr an den Füßen und damit die
Luftdüsen am Armaturenbrett eine etwas niedrigere
Temperatur haben, bei mittlerer Temperatur;
©zur Beheizung bei kalter Außentemperatur:
für die max. Luftzufuhr an die Füße;
®zum Wärmen der Füße und gleichzeitiger
Beschlagentfernung auf der Windschutzscheibe;
-zur schnellen Beschlagentfernung
der Windschutzscheibe.
Drehgriff D zum Ein-/Ausschalten der Umluft
Durch Drehen des Griffs
Dauf Òwird
die Umluftfunktion aktiviert.
Durch Drehen des Griffs
Dauf Úwird
die Umluftfunktion deaktiviert.
BELÜFTUNG DES FAHRGASTRAUMS
Für eine gute Belüftung des Fahrgastraums gehen Sie
wie folgt vor:
❒den Ring Aauf den blauen Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Drehgriff Cauf ¶drehen;
❒den Drehgriff Bauf die gewünschte Geschwindigkeit
drehen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 47

48
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

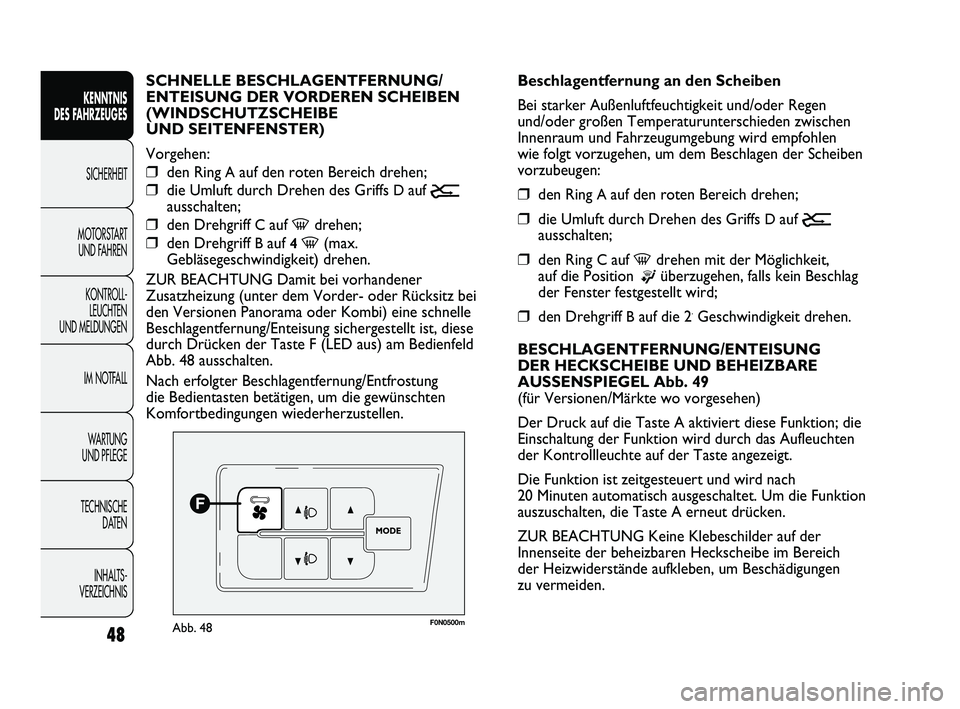

F0N0500mAbb. 48
Beschlagentfernung an den Scheiben
Bei starker Außenluftfeuchtigkeit und/oder Regen
und/oder großen Temperaturunterschieden zwischen
Innenraum und Fahrzeugumgebung wird empfohlen
wie folgt vorzugehen, um dem Beschlagen der Scheiben
vorzubeugen:
❒den Ring Aauf den roten Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Ring Cauf -drehen mit der Möglichkeit,
auf die Position
®überzugehen, falls kein Beschlag
der Fenster festgestellt wird;
❒den Drehgriff Bauf die 2.Geschwindigkeit drehen.
BESCHLAGENTFERNUNG/ENTEISUNG
DER HECKSCHEIBE UND BEHEIZBARE
AUSSENSPIEGEL Abb. 49
(für Versionen/Märkte wo vorgesehen)
Der Druck auf die Taste A aktiviert diese Funktion; die
Einschaltung der Funktion wird durch das Aufleuchten
der Kontrollleuchte auf der Taste angezeigt.
Die Funktion ist zeitgesteuert und wird nach
20 Minuten automatisch ausgeschaltet. Um die Funktion
auszuschalten, die Taste A erneut drücken.
ZUR BEACHTUNG Keine Klebeschilder auf der
Innenseite der beheizbaren Heckscheibe im Bereich
der Heizwiderstände aufkleben, um Beschädigungen
zu vermeiden. SCHNELLE BESCHLAGENTFERNUNG/
ENTEISUNG DER VORDEREN SCHEIBEN
(WINDSCHUTZSCHEIBE
UND SEITENFENSTER)
Vorgehen:
❒den Ring Aauf den roten Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Drehgriff Cauf -drehen;
❒den Drehgriff Bauf 4 -(max.
Gebläsegeschwindigkeit) drehen.
ZUR BEACHTUNG Damit bei vorhandener
Zusatzheizung (unter dem Vorder- oder Rücksitz bei
den Versionen Panorama oder Kombi) eine schnelle
Beschlagentfernung/Enteisung sichergestellt ist, diese
durch Drücken der Taste F (LED aus) am Bedienfeld
Abb. 48 ausschalten.
Nach erfolgter Beschlagentfernung/Entfrostung
die Bedientasten betätigen, um die gewünschten
Komfortbedingungen wiederherzustellen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 48

49
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

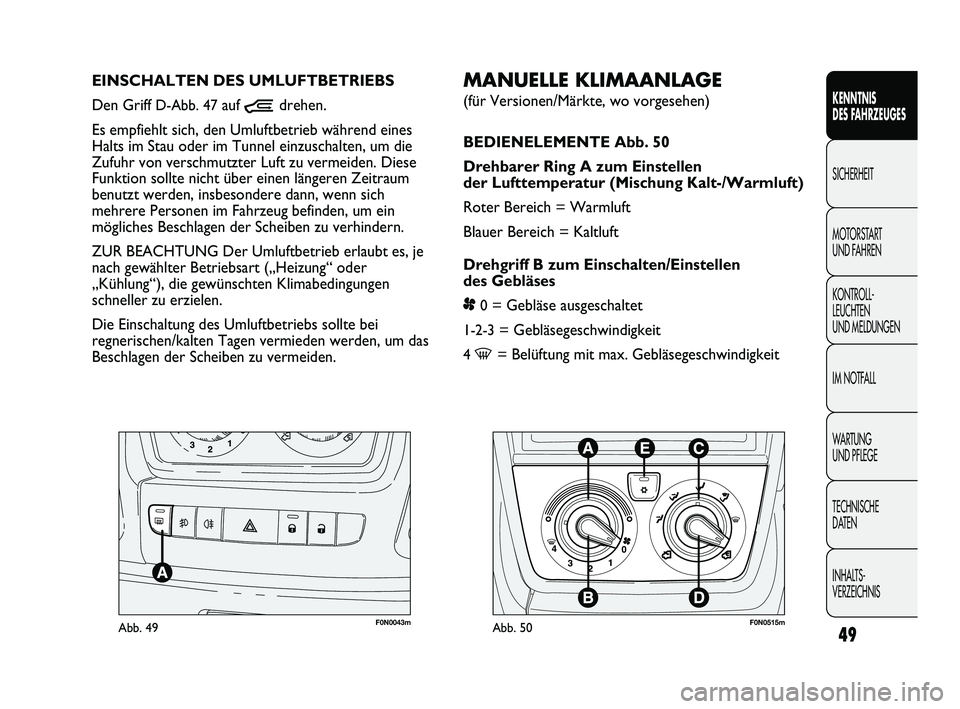

F0N0043mAbb. 49
MANUELLE KLIMAANLAGE
(für Versionen/Märkte, wo vorgesehen)
BEDIENELEMENTE Abb. 50
Drehbarer Ring A zum Einstellen
der Lufttemperatur (Mischung Kalt-/Warmluft)
Roter Bereich = Warmluft
Blauer Bereich = Kaltluft
Drehgriff B zum Einschalten/Einstellen
des Gebläses
p
0= Gebläse ausgeschaltet
1-2-3= Gebläsegeschwindigkeit
4-= Belüftung mit max. Gebläsegeschwindigkeit EINSCHALTEN DES UMLUFTBETRIEBS
Den Griff
D-Abb. 47auf Òdrehen.
Es empfiehlt sich, den Umluftbetrieb während eines
Halts im Stau oder im Tunnel einzuschalten, um die
Zufuhr von verschmutzter Luft zu vermeiden. Diese
Funktion sollte nicht über einen längeren Zeitraum
benutzt werden, insbesondere dann, wenn sich
mehrere Personen im Fahrzeug befinden, um ein
mögliches Beschlagen der Scheiben zu verhindern.
ZUR BEACHTUNG Der Umluftbetrieb erlaubt es, je
nach gewählter Betriebsart („Heizung“ oder
„Kühlung“), die gewünschten Klimabedingungen
schneller zu erzielen.
Die Einschaltung des Umluftbetriebs sollte bei
regnerischen/kalten Tagen vermieden werden, um das
Beschlagen der Scheiben zu vermeiden.
F0N0515mAbb. 50
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 49

50
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Drehbarer Ring C für die Luftverteilung
¶für Luft aus den seitlichen und mittleren Luftdüsen;
ßfür die Luftzufuhr an den Füßen und damit die
Luftdüsen am Armaturenbrett eine etwas niedrigere
Temperatur haben, bei mittlerer Temperatur;
©zur Beheizung bei kalter Außentemperatur:
für die max. Luftzufuhr an die Füße;
®zum Wärmen der Füße und gleichzeitiger
Beschlagentfernung auf der Windschutzscheibe;
-zur schnellen Beschlagentfernung der
Windschutzscheibe.
Drehgriff D zum Ein-/Ausschalten der Umluft
Durch Druck der Taste (LED leuchtet auf der Taste)
erfolgt die Einschaltung des Umluftbetriebs.
Durch erneuten Druck der Taste (LED auf der Taste
ausgeschaltet) erfolgt die Ausschaltung des
Umluftbetriebs.
Taste E für die Ein-/Ausschaltung
der Klimaanlage
Durch Druck der Taste (LED auf der Taste
eingeschaltet) erfolgt die Einschaltung der Klimaanlage.
Durch erneuten Druck der Taste (LED auf der Taste
ausgeschaltet) erfolgt die Ausschaltung der Klimaanlage.BELÜFTUNG DES FAHRGASTRAUMS
Für eine gute Belüftung des Fahrgastraums gehen Sie
wie folgt vor:
❒den Ring Aauf den blauen Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Drehgriff Cauf ¶drehen;
❒den Drehgriff Bauf die gewünschte Geschwindigkeit
drehen.
KLIMAANLAGE (Kühlung)
Für eine schnelle Kühlung gehen Sie wie folgt vor:
❒den Ring Aauf den blauen Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Òeinschalten;
❒den Drehgriff Cauf ¶drehen;
❒die Klimaanlage durch Drücken der Taste E
einschalten; die LED auf der Taste Eschaltet sich
ein;
❒den Drehgriff Bauf 4-(max.
Gebläsegeschwindigkeit) drehen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 50

51
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

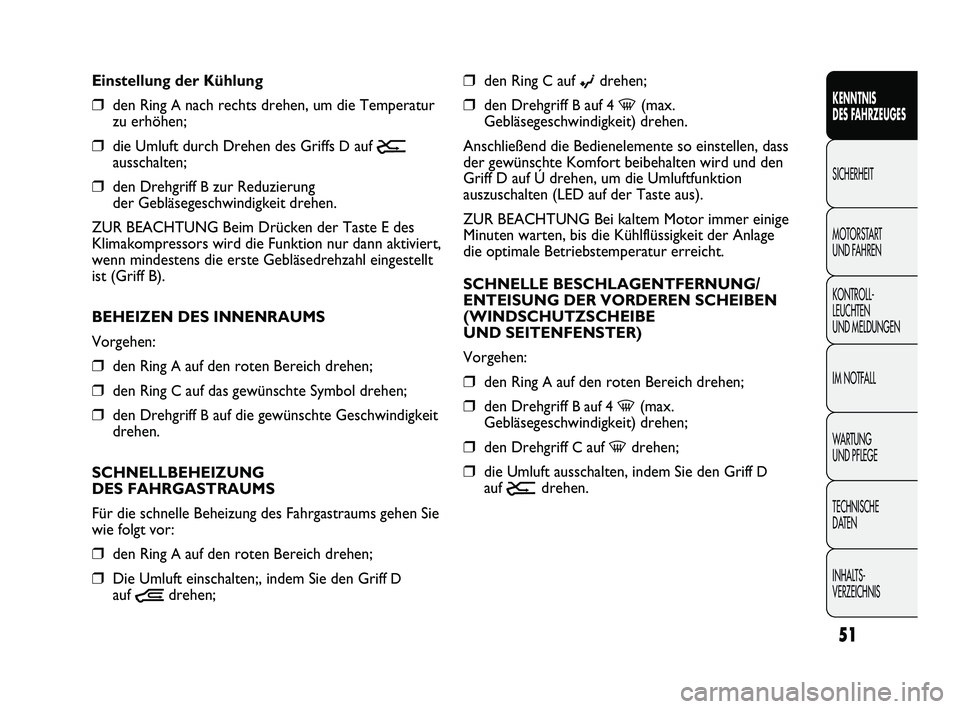

❒den Ring Cauf ©drehen;
❒den Drehgriff Bauf 4-(max.
Gebläsegeschwindigkeit) drehen.
Anschließend die Bedienelemente so einstellen, dass
der gewünschte Komfort beibehalten wird und den
Griff D auf Ú drehen, um die Umluftfunktion
auszuschalten (LED auf der Taste aus).
ZUR BEACHTUNG Bei kaltem Motor immer einige
Minuten warten, bis die Kühlflüssigkeit der Anlage
die optimale Betriebstemperatur erreicht.
SCHNELLE BESCHLAGENTFERNUNG/
ENTEISUNG DER VORDEREN SCHEIBEN
(WINDSCHUTZSCHEIBE
UND SEITENFENSTER)
Vorgehen:
❒den Ring Aauf den roten Bereich drehen;
❒den Drehgriff B auf 4-(max.
Gebläsegeschwindigkeit) drehen;
❒den Drehgriff Cauf -drehen;
❒die Umluft ausschalten, indem Sie den Griff D
aufÚdrehen. Einstellung der Kühlung
❒den Ring Anach rechts drehen, um die Temperatur
zu erhöhen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Drehgriff Bzur Reduzierung
der Gebläsegeschwindigkeit drehen.
ZUR BEACHTUNG Beim Drücken der Taste E des
Klimakompressors wird die Funktion nur dann aktiviert,
wenn mindestens die erste Gebläsedrehzahl eingestellt
ist (Griff B).
BEHEIZEN DES INNENRAUMS
Vorgehen:
❒den Ring Aauf den roten Bereich drehen;
❒den Ring Cauf das gewünschte Symbol drehen;
❒den Drehgriff Bauf die gewünschte Geschwindigkeit
drehen.
SCHNELLBEHEIZUNG
DES FAHRGASTRAUMS
Für die schnelle Beheizung des Fahrgastraums gehen Sie
wie folgt vor:
❒den Ring Aauf den roten Bereich drehen;
❒Die Umluft einschalten;, indem Sie den GriffD
aufÒdrehen;
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 51

52
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

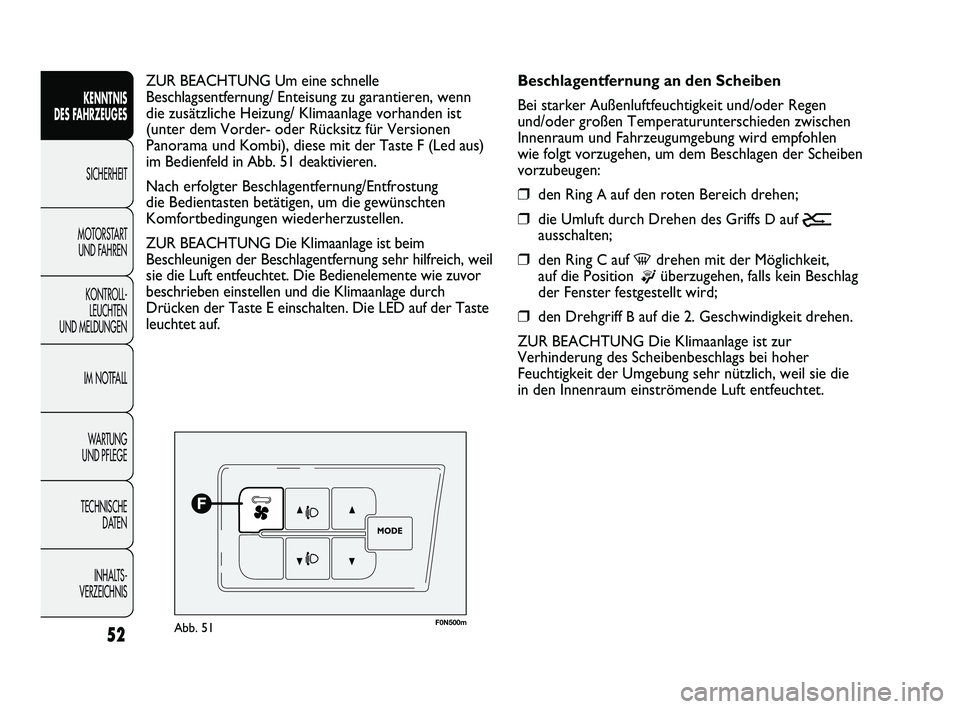

F0N500mAbb. 51
Beschlagentfernung an den Scheiben
Bei starker Außenluftfeuchtigkeit und/oder Regen
und/oder großen Temperaturunterschieden zwischen
Innenraum und Fahrzeugumgebung wird empfohlen
wie folgt vorzugehen, um dem Beschlagen der Scheiben
vorzubeugen:
❒den Ring Aauf den roten Bereich drehen;
❒die Umluft durch Drehen des Griffs Dauf Úausschalten;
❒den Ring Cauf -drehen mit der Möglichkeit,
auf die Position
®überzugehen, falls kein Beschlag
der Fenster festgestellt wird;
❒den Drehgriff Bauf die 2. Geschwindigkeit drehen.
ZUR BEACHTUNG Die Klimaanlage ist zur
Verhinderung des Scheibenbeschlags bei hoher
Feuchtigkeit der Umgebung sehr nützlich, weil sie die
in den Innenraum einströmende Luft entfeuchtet. ZUR BEACHTUNG Um eine schnelle
Beschlagsentfernung/ Enteisung zu garantieren, wenn
die zusätzliche Heizung/ Klimaanlage vorhanden ist
(unter dem Vorder- oder Rücksitz für Versionen
Panorama und Kombi), diese mit der Taste F (Led aus)
im Bedienfeld in Abb. 51 deaktivieren.
Nach erfolgter Beschlagentfernung/Entfrostung
die Bedientasten betätigen, um die gewünschten
Komfortbedingungen wiederherzustellen.
ZUR BEACHTUNG Die Klimaanlage ist beim
Beschleunigen der Beschlagentfernung sehr hilfreich, weil
sie die Luft entfeuchtet. Die Bedienelemente wie zuvor
beschrieben einstellen und die Klimaanlage durch
Drücken der Taste E einschalten. Die LED auf der Taste
leuchtet auf.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 52

53
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

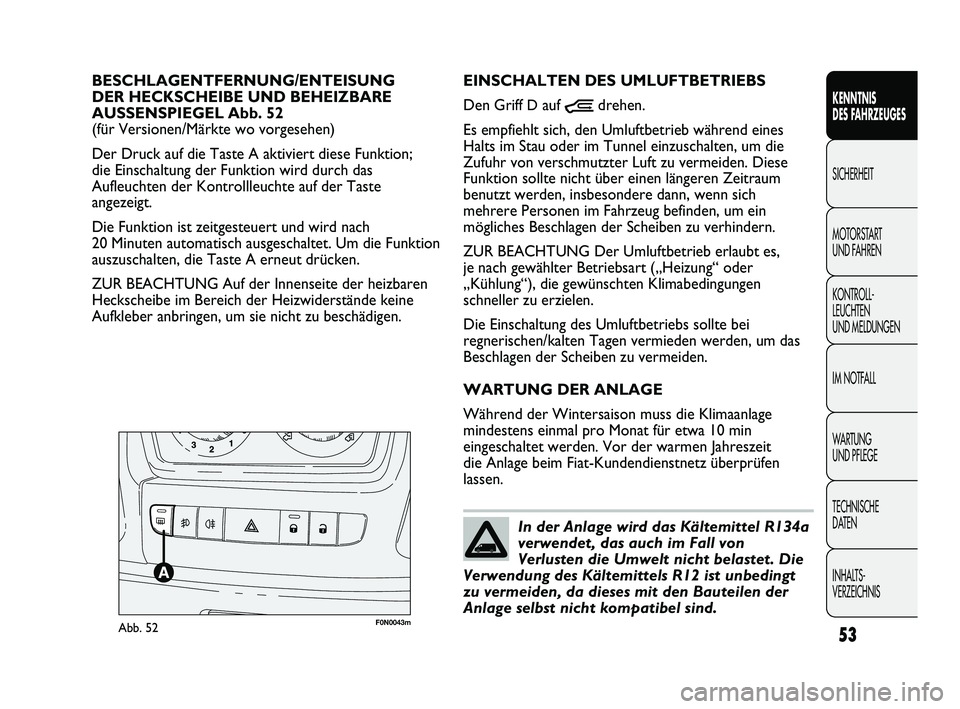

F0N0043mAbb. 52
EINSCHALTEN DES UMLUFTBETRIEBS
Den Griff
Dauf Òdrehen.
Es empfiehlt sich, den Umluftbetrieb während eines
Halts im Stau oder im Tunnel einzuschalten, um die
Zufuhr von verschmutzter Luft zu vermeiden. Diese
Funktion sollte nicht über einen längeren Zeitraum
benutzt werden, insbesondere dann, wenn sich
mehrere Personen im Fahrzeug befinden, um ein
mögliches Beschlagen der Scheiben zu verhindern.
ZUR BEACHTUNG Der Umluftbetrieb erlaubt es,
je nach gewählter Betriebsart („Heizung“ oder
„Kühlung“), die gewünschten Klimabedingungen
schneller zu erzielen.
Die Einschaltung des Umluftbetriebs sollte bei
regnerischen/kalten Tagen vermieden werden, um das
Beschlagen der Scheiben zu vermeiden.
WARTUNG DER ANLAGE
Während der Wintersaison muss die Klimaanlage
mindestens einmal pro Monat für etwa 10 min
eingeschaltet werden. Vor der warmen Jahreszeit
die Anlage beim Fiat-Kundendienstnetz überprüfen
lassen. BESCHLAGENTFERNUNG/ENTEISUNG
DER HECKSCHEIBE UND BEHEIZBARE
AUSSENSPIEGEL Abb. 52
(für Versionen/Märkte wo vorgesehen)
Der Druck auf die Taste A aktiviert diese Funktion;
die Einschaltung der Funktion wird durch das
Aufleuchten der Kontrollleuchte auf der Taste
angezeigt.
Die Funktion ist zeitgesteuert und wird nach
20 Minuten automatisch ausgeschaltet. Um die Funktion
auszuschalten, die Taste A erneut drücken.
ZUR BEACHTUNG Auf der Innenseite der heizbaren
Heckscheibe im Bereich der Heizwiderstände keine
Aufkleber anbringen, um sie nicht zu beschädigen.
In der Anlage wird das Kältemittel R134a
verwendet, das auch im Fall von
Verlusten die Umwelt nicht belastet. Die
Verwendung des Kältemittels R12 ist unbedingt
zu vermeiden, da dieses mit den Bauteilen der
Anlage selbst nicht kompatibel sind.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 53

54
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

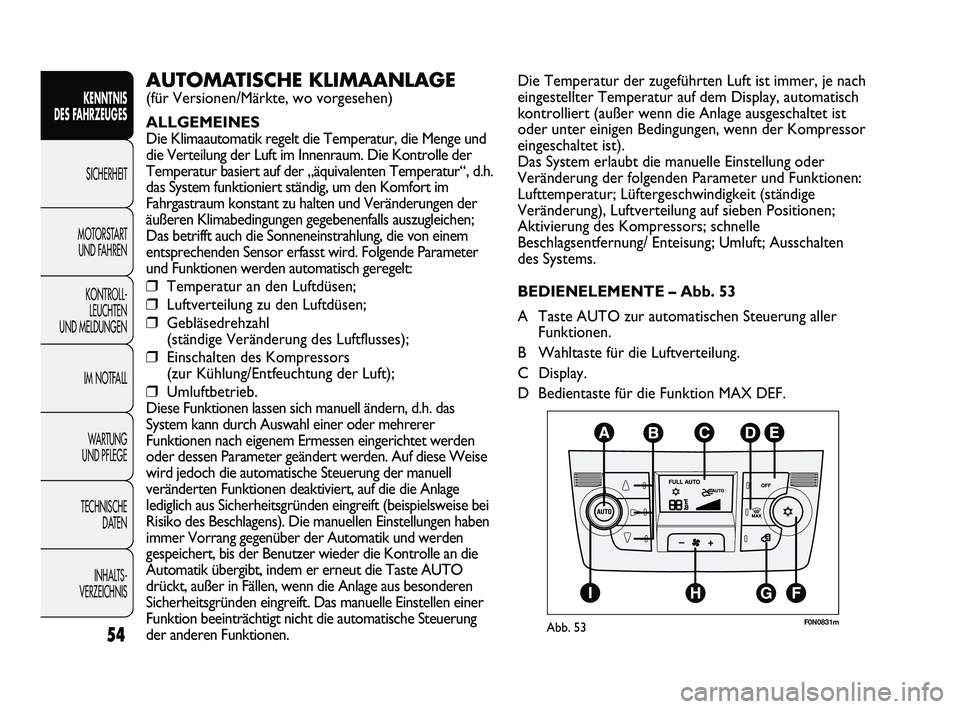

Die Temperatur der zugeführten Luft ist immer, je nach
eingestellter Temperatur auf dem Display, automatisch
kontrolliert (außer wenn die Anlage ausgeschaltet ist
oder unter einigen Bedingungen, wenn der Kompressor
eingeschaltet ist).
Das System erlaubt die manuelle Einstellung oder
Veränderung der folgenden Parameter und Funktionen:
Lufttemperatur; Lüftergeschwindigkeit (ständige
Veränderung), Luftverteilung auf sieben Positionen;
Aktivierung des Kompressors; schnelle
Beschlagsentfernung/ Enteisung; Umluft; Ausschalten
des Systems.
BEDIENELEMENTE – Abb. 53
A Taste AUTO zur automatischen Steuerung aller
Funktionen.
B Wahltaste für die Luftverteilung.
C Display.
D Bedientaste für die Funktion MAX DEF.AUTOMATISCHE KLIMAANLAGE
(für Versionen/Märkte, wo vorgesehen)
ALLGEMEINES
Die Klimaautomatik regelt die Temperatur, die Menge und
die Verteilung der Luft im Innenraum. Die Kontrolle der
Temperatur basiert auf der „äquivalenten Temperatur“, d.h.
das System funktioniert ständig, um den Komfort im
Fahrgastraum konstant zu halten und Veränderungen der
äußeren Klimabedingungen gegebenenfalls auszugleichen;
Das betrifft auch die Sonneneinstrahlung, die von einem
entsprechenden Sensor erfasst wird. Folgende Parameter
und Funktionen werden automatisch geregelt:
❒Temperatur an den Luftdüsen;
❒Luftverteilung zu den Luftdüsen;
❒Gebläsedrehzahl
(ständige Veränderung des Luftflusses);
❒Einschalten des Kompressors
(zur Kühlung/Entfeuchtung der Luft);
❒Umluftbetrieb.
Diese Funktionen lassen sich manuell ändern, d.h. das
System kann durch Auswahl einer oder mehrerer
Funktionen nach eigenem Ermessen eingerichtet werden
oder dessen Parameter geändert werden. Auf diese Weise
wird jedoch die automatische Steuerung der manuell
veränderten Funktionen deaktiviert, auf die die Anlage
lediglich aus Sicherheitsgründen eingreift (beispielsweise bei
Risiko des Beschlagens). Die manuellen Einstellungen haben
immer Vorrang gegenüber der Automatik und werden
gespeichert, bis der Benutzer wieder die Kontrolle an die
Automatik übergibt, indem er erneut die Taste AUTO
drückt, außer in Fällen, wenn die Anlage aus besonderen
Sicherheitsgründen eingreift. Das manuelle Einstellen einer
Funktion beeinträchtigt nicht die automatische Steuerung
der anderen Funktionen.
F0N0831mAbb. 53
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 54

55
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

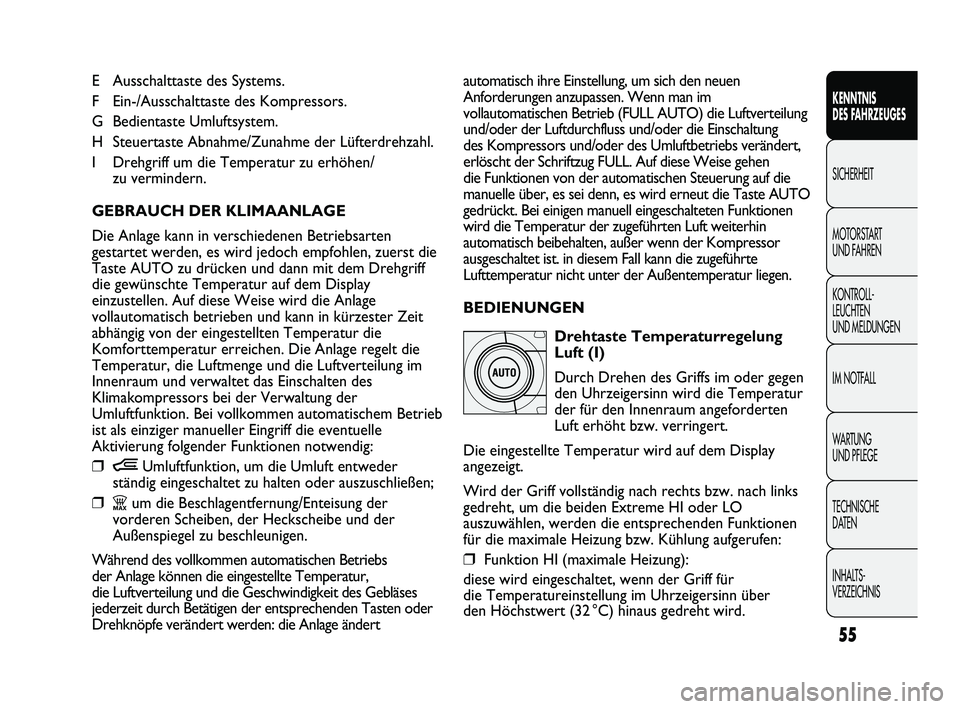

E Ausschalttaste des Systems.
F Ein-/Ausschalttaste des Kompressors.
G Bedientaste Umluftsystem.
H Steuertaste Abnahme/Zunahme der Lüfterdrehzahl.
I Drehgriff um die Temperatur zu erhöhen/
zu vermindern.
GEBRAUCH DER KLIMAANLAGE
Die Anlage kann in verschiedenen Betriebsarten
gestartet werden, es wird jedoch empfohlen, zuerst die
Taste AUTO zu drücken und dann mit dem Drehgriff
die gewünschte Temperatur auf dem Display
einzustellen. Auf diese Weise wird die Anlage
vollautomatisch betrieben und kann in kürzester Zeit
abhängig von der eingestellten Temperatur die
Komforttemperatur erreichen. Die Anlage regelt die
Temperatur, die Luftmenge und die Luftverteilung im
Innenraum und verwaltet das Einschalten des
Klimakompressors bei der Verwaltung der
Umluftfunktion. Bei vollkommen automatischem Betrieb
ist als einziger manueller Eingriff die eventuelle
Aktivierung folgender Funktionen notwendig:
❒ÒUmluftfunktion, um die Umluft entweder
ständig eingeschaltet zu halten oder auszuschließen;
❒Zum die Beschlagentfernung/Enteisung der
vorderen Scheiben, der Heckscheibe und der
Außenspiegel zu beschleunigen.
Während des vollkommen automatischen Betriebs
der Anlage können die eingestellte Temperatur,
die Luftverteilung und die Geschwindigkeit des Gebläses
jederzeit durch Betätigen der entsprechenden Tasten oder
Drehknöpfe verändert werden: die Anlage ändertautomatisch ihre Einstellung, um sich den neuen
Anforderungen anzupassen. Wenn man im
vollautomatischen Betrieb (FULL AUTO) die Luftverteilung
und/oder der Luftdurchfluss und/oder die Einschaltung
des Kompressors und/oder des Umluftbetriebs verändert,
erlöscht der Schriftzug FULL. Auf diese Weise gehen
die Funktionen von der automatischen Steuerung auf die
manuelle über, es sei denn, es wird erneut die Taste AUTO
gedrückt. Bei einigen manuell eingeschalteten Funktionen
wird die Temperatur der zugeführten Luft weiterhin
automatisch beibehalten, außer wenn der Kompressor
ausgeschaltet ist. in diesem Fall kann die zugeführte
Lufttemperatur nicht unter der Außentemperatur liegen.
BEDIENUNGEN
Drehtaste Temperaturregelung
Luft (I)
Durch Drehen des Griffs im oder gegen
den Uhrzeigersinn wird die Temperatur
der für den Innenraum angeforderten
Luft erhöht bzw. verringert.
Die eingestellte Temperatur wird auf dem Display
angezeigt.
Wird der Griff vollständig nach rechts bzw. nach links
gedreht, um die beiden Extreme HI oder LO
auszuwählen, werden die entsprechenden Funktionen
für die maximale Heizung bzw. Kühlung aufgerufen:
❒Funktion HI (maximale Heizung):
diese wird eingeschaltet, wenn der Griff für
die Temperatureinstellung im Uhrzeigersinn über
den Höchstwert (32 °C) hinaus gedreht wird.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 55

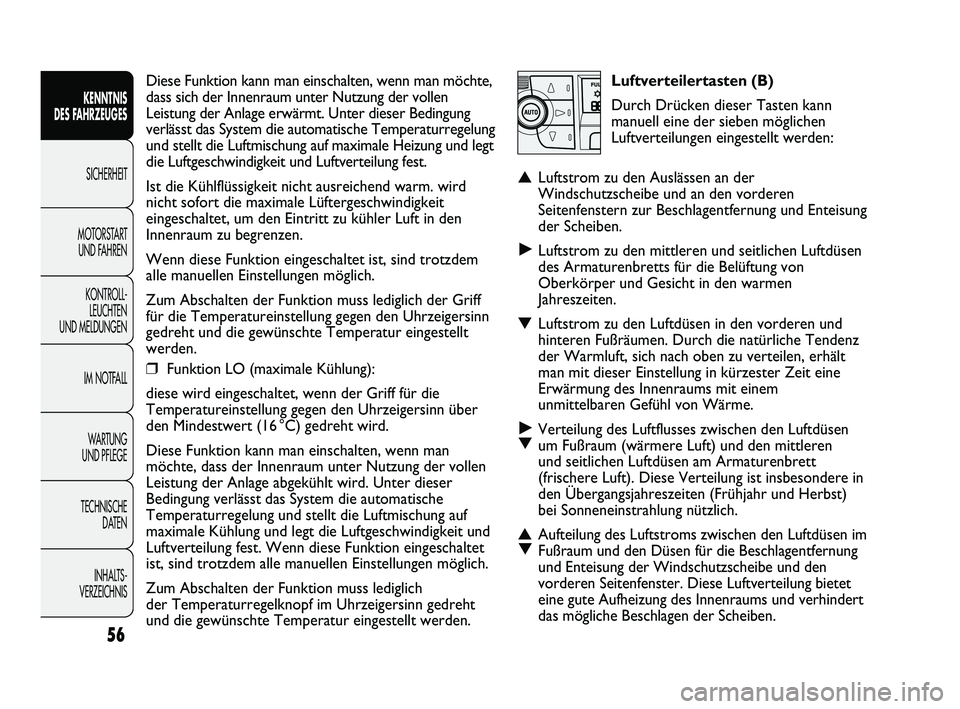

Luftverteilertasten (B)
Durch Drücken dieser Tasten kann
manuell eine der sieben möglichen
Luftverteilungen eingestellt werden:
▲Luftstrom zu den Auslässen an der
Windschutzscheibe und an den vorderen
Seitenfenstern zur Beschlagentfernung und Enteisung
der Scheiben.
˙Luftstrom zu den mittleren und seitlichen Luftdüsen
des Armaturenbretts für die Belüftung von
Oberkörper und Gesicht in den warmen
Jahreszeiten.
▼Luftstrom zu den Luftdüsen in den vorderen und
hinteren Fußräumen. Durch die natürliche Tendenz
der Warmluft, sich nach oben zu verteilen, erhält
man mit dieser Einstellung in kürzester Zeit eine
Erwärmung des Innenraums mit einem
unmittelbaren Gefühl von Wärme.
˙
▼Verteilung des Luftflusses zwischen den Luftdüsen
um Fußraum (wärmere Luft) und den mittleren
und seitlichen Luftdüsen am Armaturenbrett
(frischere Luft). Diese Verteilung ist insbesondere in
den Übergangsjahreszeiten (Frühjahr und Herbst)
bei Sonneneinstrahlung nützlich.
▲
▼Aufteilung des Luftstroms zwischen den Luftdüsen im
Fußraum und den Düsen für die Beschlagentfernung
und Enteisung der Windschutzscheibe und den
vorderen Seitenfenster. Diese Luftverteilung bietet
eine gute Aufheizung des Innenraums und verhindert
das mögliche Beschlagen der Scheiben. Diese Funktion kann man einschalten, wenn man möchte,
dass sich der Innenraum unter Nutzung der vollen
Leistung der Anlage erwärmt. Unter dieser Bedingung
verlässt das System die automatische Temperaturregelung
und stellt die Luftmischung auf maximale Heizung und legt
die Luftgeschwindigkeit und Luftverteilung fest.
Ist die Kühlflüssigkeit nicht ausreichend warm. wird
nicht sofort die maximale Lüftergeschwindigkeit
eingeschaltet, um den Eintritt zu kühler Luft in den
Innenraum zu begrenzen.
Wenn diese Funktion eingeschaltet ist, sind trotzdem
alle manuellen Einstellungen möglich.
Zum Abschalten der Funktion muss lediglich der Griff
für die Temperatureinstellung gegen den Uhrzeigersinn
gedreht und die gewünschte Temperatur eingestellt
werden.
❒Funktion LO (maximale Kühlung):
diese wird eingeschaltet, wenn der Griff für die
Temperatureinstellung gegen den Uhrzeigersinn über
den Mindestwert (16 °C) gedreht wird.
Diese Funktion kann man einschalten, wenn man
möchte, dass der Innenraum unter Nutzung der vollen
Leistung der Anlage abgekühlt wird. Unter dieser
Bedingung verlässt das System die automatische
Temperaturregelung und stellt die Luftmischung auf
maximale Kühlung und legt die Luftgeschwindigkeit und
Luftverteilung fest. Wenn diese Funktion eingeschaltet
ist, sind trotzdem alle manuellen Einstellungen möglich.
Zum Abschalten der Funktion muss lediglich
der Temperaturregelknopf im Uhrzeigersinn gedreht
und die gewünschte Temperatur eingestellt werden.
56
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 56
