FIAT DUCATO 2013 Betriebsanleitung (in German)

❒beim Öffnung einer Seitentür für eine Zeit von
3 Minuten;
❒bei Schließen einer Tür für eine Zeit von etwa
10 Sekunden.
Die Zeitschaltung endet automatisch bei Verriegelung
der Türen.
HINTERE DECKENLEUCHTE IM LADERAUM
Abb. 74
Sie befindet sich oberhalb der hinteren Tür. Zum
Einschalten an der in der Abbildung gezeigten Stelle
auf das Leuchtenglas drücken.
77
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ZUR BEACHTUNG Bevor das Fahrzeug verlassen wird,
müssen sich beide Schalter in der mittleren Stellung
befinden. Bei geschlossenen Türen schalten sich dann
alle Lampen aus. Auf diese Weise wird ein Entladen
der Batterie vermieden.
Wird der Schalter in der eingeschalteten Position
vergessen, schaltet die Deckenleuchte 15 Minuten nach
dem Abschalten des Motors automatisch aus.
Zeitschaltung für die Deckenleuchten
Bei einigen Versionen stehen für die Deckenleuchten
zwei Arten der Zeitschaltung zur Verfügung, um den
Ein- bzw. Ausstieg besonders bei Nacht oder
an schlecht beleuchteten Orten zu erleichtern.
ZEITSTEUERUNG BEIM EINSTIEG IN DAS FAHRZEUG
Die Deckenleuchte schalten nach folgender Logik:
❒für etwa 10 Sekunden bei Entriegelung
der Vordertüren;
❒für etwa 3 Minuten bei Öffnung einer Seitentür;
❒für etwa 10 Sekunden bei Schließen der Türen.
Die Zeitschaltung wird bei Drehen des Zündschlüssels
auf „MAR“ unterbrochen.
ZEITSTEUERUNG BEIM VERLASSEN DES FAHRZEUGES
Nachdem der Schlüssel aus dem Zündschloss gezogen
wurde, schalten die Deckenleuchten mit folgender
Logik:
❒innerhalb von 2 Minuten nach dem Abstellen des
Motors für einen Zeitraum von etwa 10 Sekunden;
F0N0042mAbb. 74
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 77

F0N0220mAbb. 76F0N0219mAbb. 75
ABNEHMBARE DECKENLEUCHTE Abb. 76
(für Versionen/Märkte, wo vorgesehen)
Die Leuchte ist sowohl als feste Leuchte vorgesehen,
als auch als abnehmbare Taschenlampe. Wenn sich
die abnehmbare Deckenleuchte in der festen Halterung
befindet, wird die Batterie der Leuchte automatisch
aufgeladen. Das Aufladen der Deckenleuchte bei
stillstehendem Fahrzeug oder mit Zündschlüssel
auf der Position STOP oder bei abgezogenem Schlüssel
ist auf 15 Minuten begrenzt. SEITLICHE DECKENLEUCHTE
IM LADERAUM Abb. 75
(für Versionen/Märkte, wo vorgesehen)
Zum Einschalten an der in der Abbildung gezeigten
Stelle auf das Leuchtenglas drücken.
78
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 78

F0N0044mAbb. 77F0N0045mAbb. 78
Die Funktion wird automatisch ausgeschaltet, wenn
die Bremsung keine Notbremsung mehr ist.
Diese Funktion entspricht den heute gültigen
entsprechenden gesetzlichen Vorschriften.
NEBELSCHEINWERFER Abb. 78
(für Versionen/Märkte, wo vorgesehen)
Die Nebelscheinwerfer werden bei eingeschaltetem
Standlicht durch Druck auf die Taste
5eingeschaltet.
Auf der Instrumententafel leuchtet die Kontrollleuchte
5.
Das Ausschalten erfolgt durch erneutes Drücken
der Taste.
Die Benutzung der Nebelscheinwerfer unterliegt der
Straßenverkehrsordnung des jeweiligen Landes, in dem
Sie sich befinden. Bitte beachten Sie die Vorschriften.

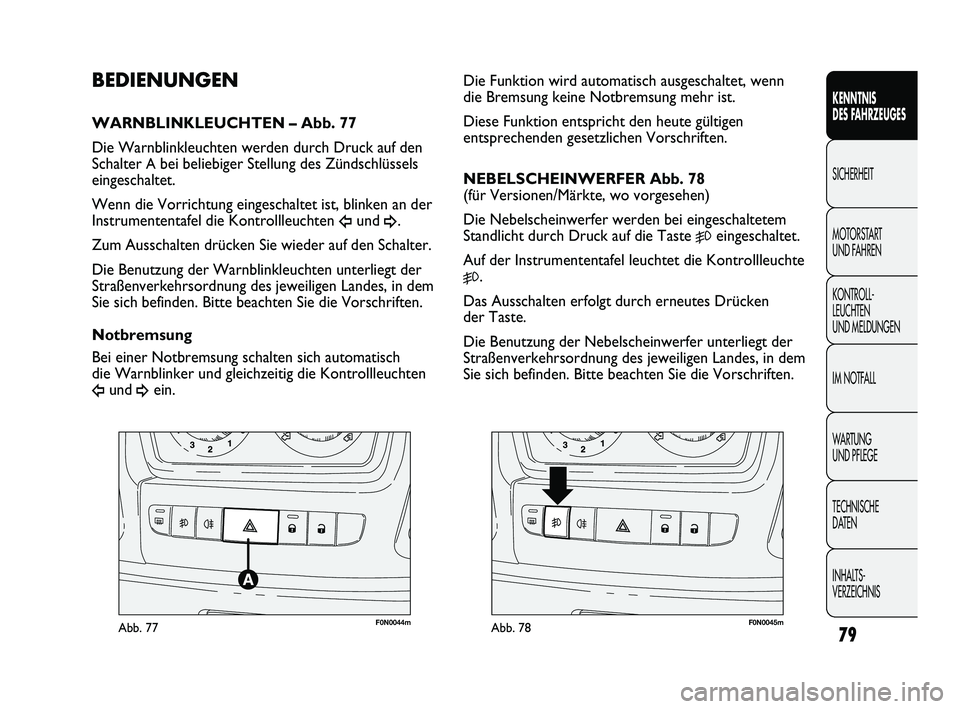

BEDIENUNGEN
WARNBLINKLEUCHTEN – Abb. 77
Die Warnblinkleuchten werden durch Druck auf den
Schalter
Abei beliebiger Stellung des Zündschlüssels
eingeschaltet.
Wenn die Vorrichtung eingeschaltet ist, blinken an der
Instrumententafel die Kontrollleuchten
Îund ¥.
Zum Ausschalten drücken Sie wieder auf den Schalter.
Die Benutzung der Warnblinkleuchten unterliegt der
Straßenverkehrsordnung des jeweiligen Landes, in dem
Sie sich befinden. Bitte beachten Sie die Vorschriften.
Notbremsung
Bei einer Notbremsung schalten sich automatisch
die Warnblinker und gleichzeitig die Kontrollleuchten
Îund ¥ein.
79
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 79

F0N0046mAbb. 79
F0N0043mAbb. 80
der Straßenverkehrsordnung des jeweiligen Landes, in dem
Sie sich befinden. Bitte beachten Sie die Vorschriften.
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel auf
STOP
oder abgezogenem Schlüssel durch Verstellung des
Rings auf dem linken Hebel von der Stellung
Oauf die
Stellungen
6oder 2eingeschaltet werden. Auf der
Instrumententafel leuchtet die Lampe
3.
BEHEIZBARE HECKSCHEIBE Abb. 80
(für Versionen/Märkte, wo vorgesehen)
Durch Drücken der Taste A wird die Heckscheibenheizung
eingeschaltet. Bei eingeschalteter Heckscheibenheizung wird
eine Zeitschaltung gestartet, die die Vorrichtung nach ca. 20
Minuten wieder abschaltet.
FUNKTION BATTERIETRENNUNG
(TRENNSCHALTER)
(für Versionen/Märkte, wo vorgesehen)
Die Funktion zum Abtrennen der Batterie wird
aktiviert, wenn der Zündschlüssel in die Stellung BATT
gedreht wird, wie es auf dem dafür vorgesehenen Schild
dargestellt ist, das sich an der in Abb. 81 gezeigten
Stelle befindet. Zum Drehen des Zündschlüssels in
Stellung BATT die Taste A (rot) drücken. Siehe Abb.
82. Das Abtrennen der Batterie erfolgt durch
Unterbrechen des Massekabels etwa 45 Sekunden,
nachdem der Schlüssel in Stellung BATT gedreht wurde.
Diese 45 Sekunden sind erforderlich, damit:
❒der Benutzer das Fahrzeug verlassen und die Türen
mit der Fernbedienung verriegeln kann;
❒sichergestellt ist, dass alle elektrischen Anlagen
des Fahrzeugs deaktiviert sind.
Bei abgetrennter Batterie ist der Zugang zum Fahrzeug
nur noch durch Entriegeln der Fahrertür mit dem
mechanischen Schloss möglich. NEBELSCHLUSSLEUCHTE – Abb. 79
Die Nebelschlussleuchte wird bei eingeschaltetem
Abblendlicht, Standlicht oder Nebelscheinwerfern
(für
Versionen/Märkte, wo vorgesehen)
durch Druck der Taste 4
eingeschaltet. Auf der Instrumententafel leuchtet die
Kontrollleuchte 4. Nach erneutem Druck der Taste oder
nach Ausschaltung des Abblendlichts und/oder des
Nebelscheinwerfers (wo vorgesehen) geht sie wieder aus.
Die Benutzung der Nebelschlussleuchte unterliegt
80
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 80

F0N0811mAbb. 81
F0N0810mAbb. 82F0N0132mAbb. 84
F0N0047mAbb. 83

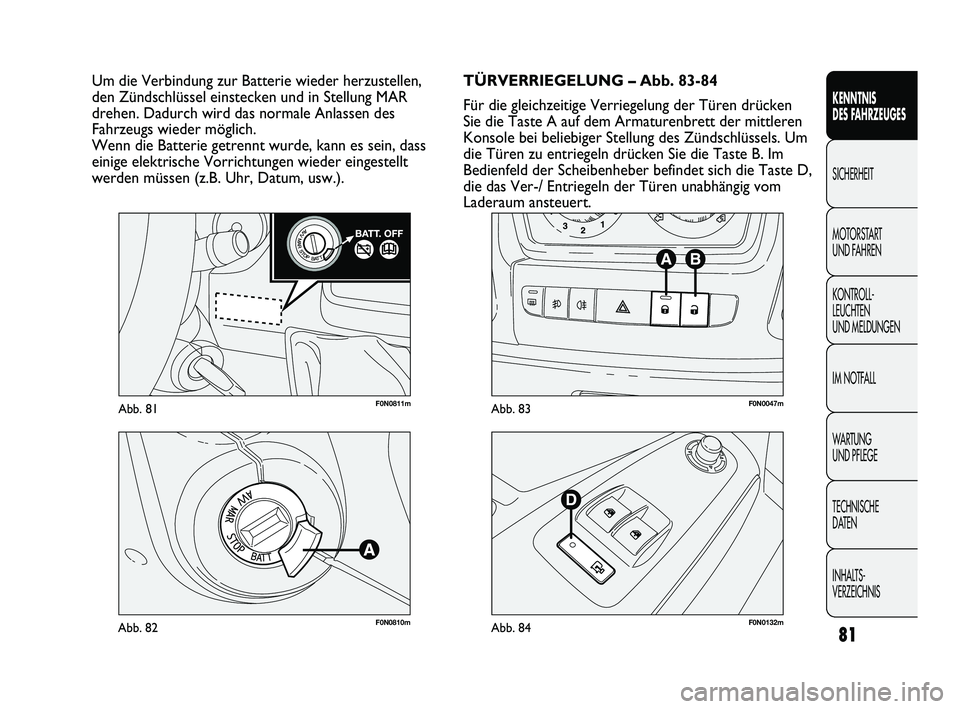

TÜRVERRIEGELUNG – Abb. 83-84
Für die gleichzeitige Verriegelung der Türen drücken
Sie die Taste A auf dem Armaturenbrett der mittleren
Konsole bei beliebiger Stellung des Zündschlüssels. Um
die Türen zu entriegeln drücken Sie die Taste B. Im
Bedienfeld der Scheibenheber befindet sich die Taste D,
die das Ver-/ Entriegeln der Türen unabhängig vom
Laderaum ansteuert. Um die Verbindung zur Batterie wieder herzustellen,
den Zündschlüssel einstecken und in Stellung MAR
drehen. Dadurch wird das normale Anlassen des
Fahrzeugs wieder möglich.
Wenn die Batterie getrennt wurde, kann es sein, dass
einige elektrische Vorrichtungen wieder eingestellt
werden müssen (z.B. Uhr, Datum, usw.).
81
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 81

F0N0048mAbb. 85

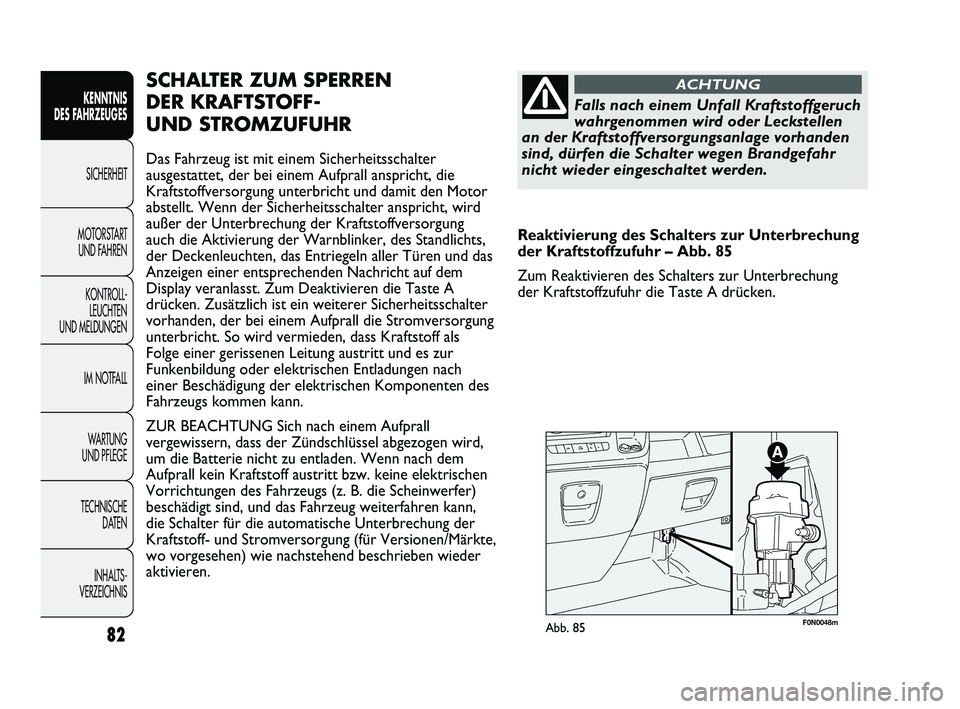

SCHALTER ZUM SPERREN
DER KRAFTSTOFF-
UND STROMZUFUHR
Das Fahrzeug ist mit einem Sicherheitsschalter
ausgestattet, der bei einem Aufprall anspricht, die
Kraftstoffversorgung unterbricht und damit den Motor
abstellt. Wenn der Sicherheitsschalter anspricht, wird
außer der Unterbrechung der Kraftstoffversorgung
auch die Aktivierung der Warnblinker, des Standlichts,
der Deckenleuchten, das Entriegeln aller Türen und das
Anzeigen einer entsprechenden Nachricht auf dem
Display veranlasst. Zum Deaktivieren die Taste A
drücken. Zusätzlich ist ein weiterer Sicherheitsschalter
vorhanden, der bei einem Aufprall die Stromversorgung
unterbricht. So wird vermieden, dass Kraftstoff als
Folge einer gerissenen Leitung austritt und es zur
Funkenbildung oder elektrischen Entladungen nach
einer Beschädigung der elektrischen Komponenten des
Fahrzeugs kommen kann.
ZUR BEACHTUNG Sich nach einem Aufprall
vergewissern, dass der Zündschlüssel abgezogen wird,
um die Batterie nicht zu entladen. Wenn nach dem
Aufprall kein Kraftstoff austritt bzw. keine elektrischen
Vorrichtungen des Fahrzeugs (z. B. die Scheinwerfer)
beschädigt sind, und das Fahrzeug weiterfahren kann,
die Schalter für die automatische Unterbrechung der
Kraftstoff- und Stromversorgung (für Versionen/Märkte,
wo vorgesehen) wie nachstehend beschrieben wieder
aktivieren.
82
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNISFalls nach einem Unfall Kraftstoffgeruch
wahrgenommen wird oder Leckstellen
an der Kraftstoffversorgungsanlage vorhanden
sind, dürfen die Schalter wegen Brandgefahr
nicht wieder eingeschaltet werden.
ACHTUNG
Reaktivierung des Schalters zur Unterbrechung
der Kraftstoffzufuhr – Abb. 85
Zum Reaktivieren des Schalters zur Unterbrechung
der Kraftstoffzufuhr die Taste A drücken.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 82

F0N0127mAbb. 86
ZUR BEACHTUNG Bei verschiedenen Ausstattungen
des Schulbus/Minibus ist die Taste B durch eine dafür
vorgesehene Sicherung ersetzt. Für den Austausch
dieser Sicherung wenden Sie sich bitte an das Fiat
Kundendienstnetz.
83
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISVor dem Reaktivieren der
Stromversorgungsschalters gründlich
prüfen, dass keine Kraftstoffverluste vorliegen
oder elektrische Vorrichtungen des Fahrzeugs
(z. B. die Scheinwerfer) beschädigt sind.
ACHTUNG
Vor dem Reaktivieren des Schalters
zur Unterbrechung der Kraftstoffzufuhr
gründlich prüfen, dass keine Kraftstoffverluste
vorliegen oder elektrische Vorrichtungen des
Fahrzeugs (z. B. die Scheinwerfer) beschädigt
sind.
ACHTUNG

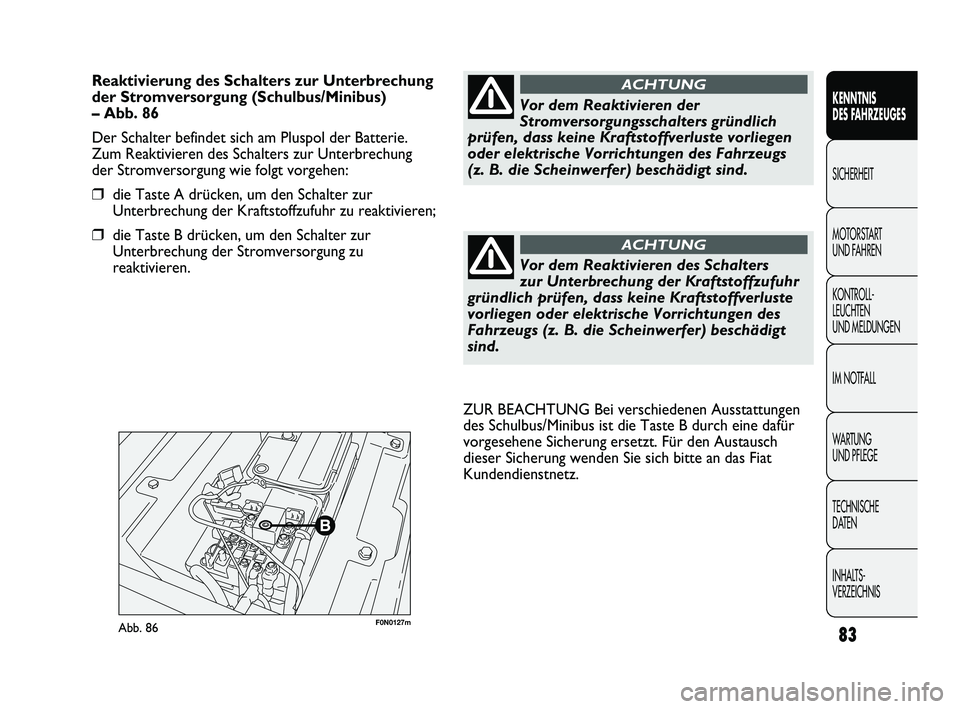

Reaktivierung des Schalters zur Unterbrechung
der Stromversorgung (Schulbus/Minibus)
– Abb. 86
Der Schalter befindet sich am Pluspol der Batterie.
Zum Reaktivieren des Schalters zur Unterbrechung
der Stromversorgung wie folgt vorgehen:
❒die Taste A drücken, um den Schalter zur
Unterbrechung der Kraftstoffzufuhr zu reaktivieren;
❒die Taste B drücken, um den Schalter zur
Unterbrechung der Stromversorgung zu
reaktivieren.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 83

84
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0049mAbb. 87

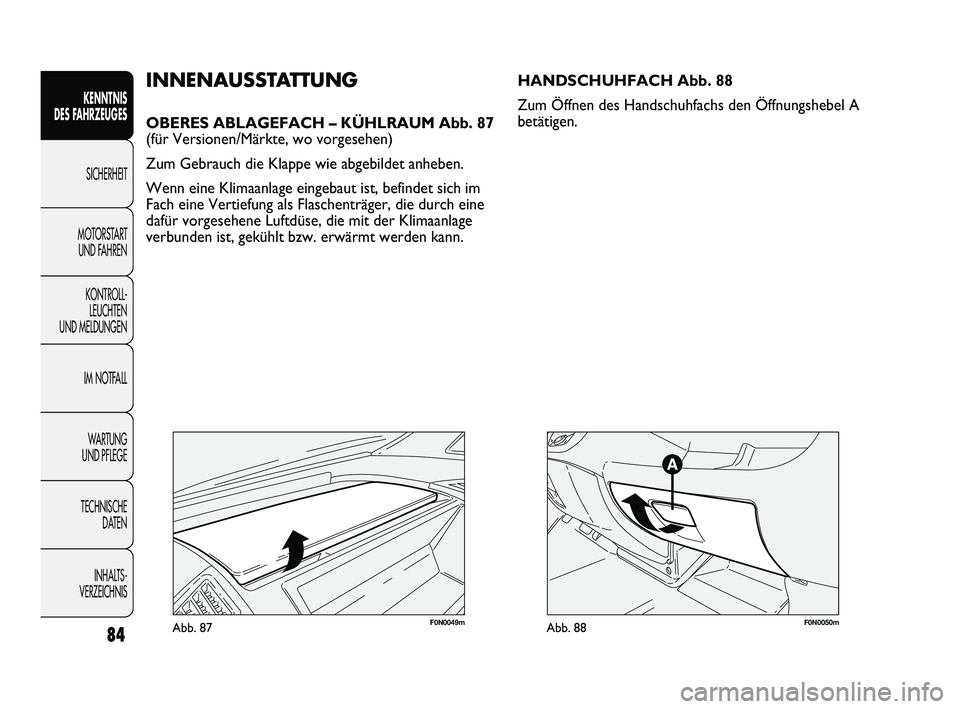

INNENAUSSTATTUNG
OBERES ABLAGEFACH – KÜHLRAUM Abb. 87
(für Versionen/Märkte, wo vorgesehen)
Zum Gebrauch die Klappe wie abgebildet anheben.
Wenn eine Klimaanlage eingebaut ist, befindet sich im
Fach eine Vertiefung als Flaschenträger, die durch eine
dafür vorgesehene Luftdüse, die mit der Klimaanlage
verbunden ist, gekühlt bzw. erwärmt werden kann.HANDSCHUHFACH Abb. 88
Zum Öffnen des Handschuhfachs den Öffnungshebel A
betätigen.
F0N0050mAbb. 88
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 84

85
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0051mAbb. 89

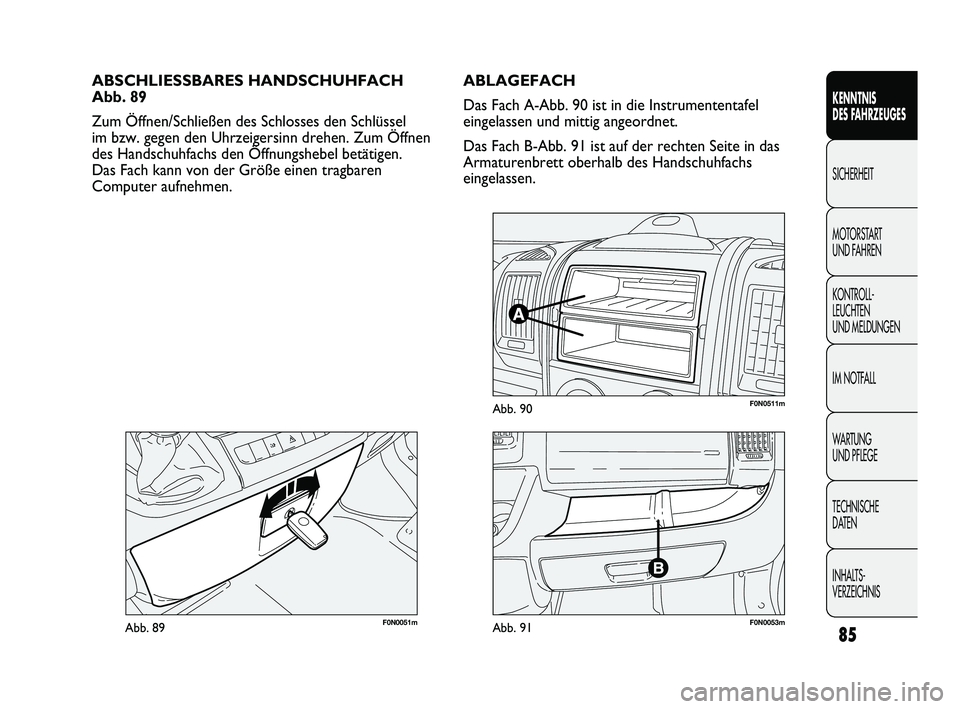

ABSCHLIESSBARES HANDSCHUHFACH
Abb. 89
Zum Öffnen/Schließen des Schlosses den Schlüssel
im bzw. gegen den Uhrzeigersinn drehen. Zum Öffnen
des Handschuhfachs den Öffnungshebel betätigen.
Das Fach kann von der Größe einen tragbaren
Computer aufnehmen.ABLAGEFACH
Das Fach A-Abb. 90 ist in die Instrumententafel
eingelassen und mittig angeordnet.
Das Fach B-Abb. 91 ist auf der rechten Seite in das
Armaturenbrett oberhalb des Handschuhfachs
eingelassen.
F0N0511mAbb. 90
F0N0053mAbb. 91
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 85

F0N0128mAbb. 92F0N0134mAbb. 93

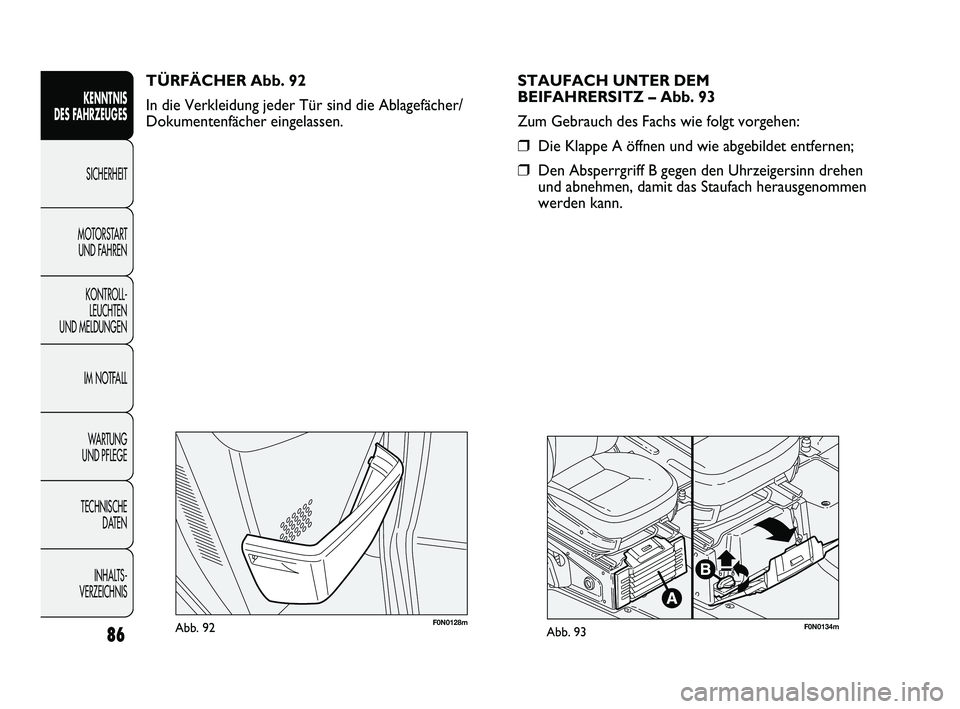

STAUFACH UNTER DEM
BEIFAHRERSITZ – Abb. 93
Zum Gebrauch des Fachs wie folgt vorgehen:
❒Die Klappe A öffnen und wie abgebildet entfernen;
❒Den Absperrgriff B gegen den Uhrzeigersinn drehen
und abnehmen, damit das Staufach herausgenommen
werden kann.
86
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
TÜRFÄCHER Abb. 92
In die Verkleidung jeder Tür sind die Ablagefächer/
Dokumentenfächer eingelassen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 86
