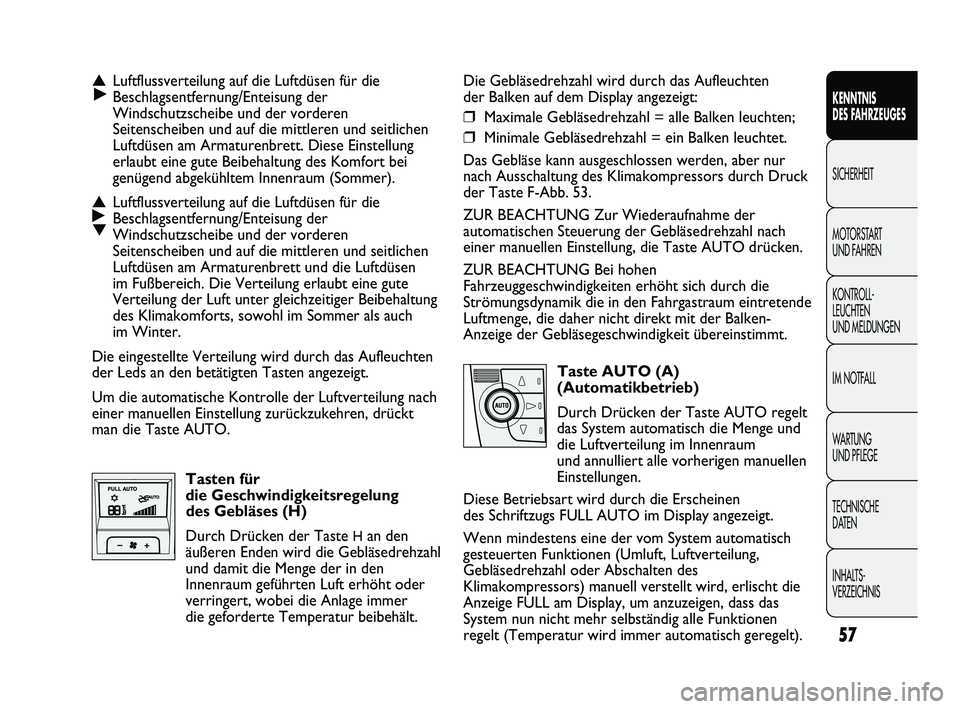

Die Gebläsedrehzahl wird durch das Aufleuchten
der Balken auf dem Display angezeigt:
❒Maximale Gebläsedrehzahl = alle Balken leuchten;
❒Minimale Gebläsedrehzahl = ein Balken leuchtet.
Das Gebläse kann ausgeschlossen werden, aber nur
nach Ausschaltung des Klimakompressors durch Druck
der Taste F-Abb. 53.
ZUR BEACHTUNG Zur Wiederaufnahme der
automatischen Steuerung der Gebläsedrehzahl nach
einer manuellen Einstellung, die Taste AUTO drücken.
ZUR BEACHTUNG Bei hohen
Fahrzeuggeschwindigkeiten erhöht sich durch die
Strömungsdynamik die in den Fahrgastraum eintretende
Luftmenge, die daher nicht direkt mit der Balken-
Anzeige der Gebläsegeschwindigkeit übereinstimmt.
Taste AUTO (A)
(Automatikbetrieb)
Durch Drücken der Taste AUTO regelt
das System automatisch die Menge und
die Luftverteilung im Innenraum
und annulliert alle vorherigen manuellen
Einstellungen.
Diese Betriebsart wird durch die Erscheinen
des Schriftzugs FULL AUTO im Display angezeigt.
Wenn mindestens eine der vom System automatisch
gesteuerten Funktionen (Umluft, Luftverteilung,
Gebläsedrehzahl oder Abschalten des
Klimakompressors) manuell verstellt wird, erlischt die
Anzeige FULL am Display, um anzuzeigen, dass das
System nun nicht mehr selbständig alle Funktionen
regelt (Temperatur wird immer automatisch geregelt).
▲
˙Luftflussverteilung auf die Luftdüsen für die
Beschlagsentfernung/Enteisung der
Windschutzscheibe und der vorderen
Seitenscheiben und auf die mittleren und seitlichen
Luftdüsen am Armaturenbrett. Diese Einstellung
erlaubt eine gute Beibehaltung des Komfort bei
genügend abgekühltem Innenraum (Sommer).
▲
˙
▼Luftflussverteilung auf die Luftdüsen für die
Beschlagsentfernung/Enteisung der
Windschutzscheibe und der vorderen
Seitenscheiben und auf die mittleren und seitlichen
Luftdüsen am Armaturenbrett und die Luftdüsen
im Fußbereich. Die Verteilung erlaubt eine gute
Verteilung der Luft unter gleichzeitiger Beibehaltung
des Klimakomforts, sowohl im Sommer als auch
im Winter.
Die eingestellte Verteilung wird durch das Aufleuchten
der Leds an den betätigten Tasten angezeigt.
Um die automatische Kontrolle der Luftverteilung nach
einer manuellen Einstellung zurückzukehren, drückt
man die Taste AUTO.
Tasten für
die Geschwindigkeitsregelung
des Gebläses (H)
Durch Drücken der Taste
Han den
äußeren Enden wird die Gebläsedrehzahl
und damit die Menge der in den
Innenraum geführten Luft erhöht oder
verringert, wobei die Anlage immer
die geforderte Temperatur beibehält.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 57

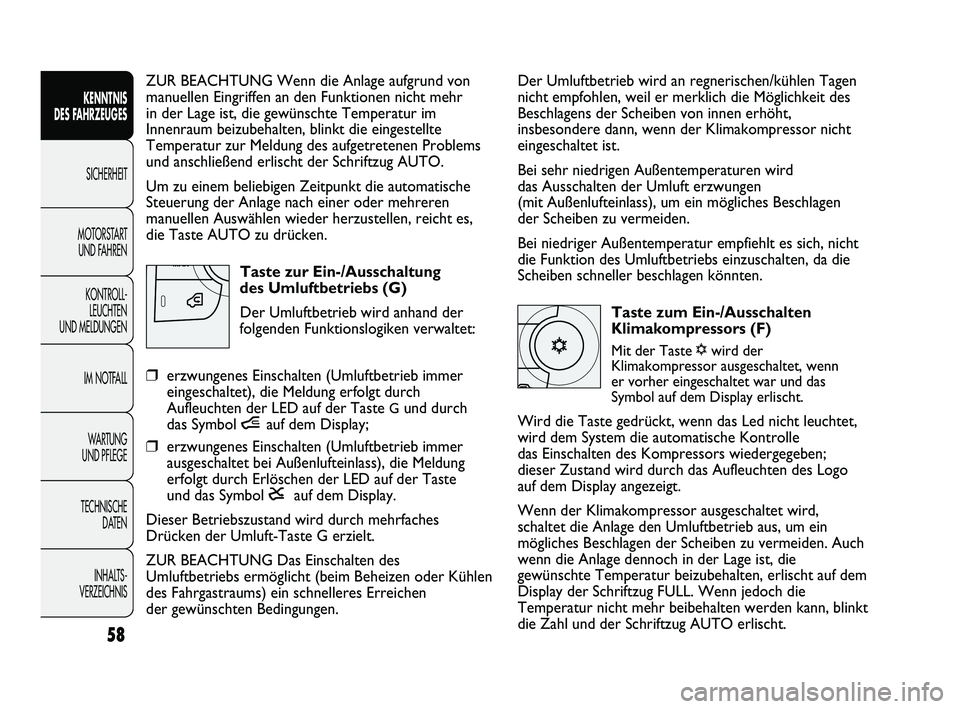

Der Umluftbetrieb wird an regnerischen/kühlen Tagen
nicht empfohlen, weil er merklich die Möglichkeit des
Beschlagens der Scheiben von innen erhöht,
insbesondere dann, wenn der Klimakompressor nicht
eingeschaltet ist.
Bei sehr niedrigen Außentemperaturen wird
das Ausschalten der Umluft erzwungen
(mit Außenlufteinlass), um ein mögliches Beschlagen
der Scheiben zu vermeiden.
Bei niedriger Außentemperatur empfiehlt es sich, nicht
die Funktion des Umluftbetriebs einzuschalten, da die
Scheiben schneller beschlagen könnten.
Taste zum Ein-/Ausschalten
Klimakompressors (F)
Mit der Taste √wird der
Klimakompressor ausgeschaltet, wenn
er vorher eingeschaltet war und das
Symbol auf dem Display erlischt.
Wird die Taste gedrückt, wenn das Led nicht leuchtet,
wird dem System die automatische Kontrolle
das Einschalten des Kompressors wiedergegeben;
dieser Zustand wird durch das Aufleuchten des Logo
auf dem Display angezeigt.
Wenn der Klimakompressor ausgeschaltet wird,
schaltet die Anlage den Umluftbetrieb aus, um ein
mögliches Beschlagen der Scheiben zu vermeiden. Auch
wenn die Anlage dennoch in der Lage ist, die
gewünschte Temperatur beizubehalten, erlischt auf dem
Display der Schriftzug FULL. Wenn jedoch die
Temperatur nicht mehr beibehalten werden kann, blinkt
die Zahl und der Schriftzug AUTO erlischt. ZUR BEACHTUNG Wenn die Anlage aufgrund von
manuellen Eingriffen an den Funktionen nicht mehr
in der Lage ist, die gewünschte Temperatur im
Innenraum beizubehalten, blinkt die eingestellte
Temperatur zur Meldung des aufgetretenen Problems
und anschließend erlischt der Schriftzug AUTO.
Um zu einem beliebigen Zeitpunkt die automatische
Steuerung der Anlage nach einer oder mehreren
manuellen Auswählen wieder herzustellen, reicht es,
die Taste AUTO zu drücken.
Taste zur Ein-/Ausschaltung
des Umluftbetriebs (G)
Der Umluftbetrieb wird anhand der
folgenden Funktionslogiken verwaltet:
❒erzwungenes Einschalten (Umluftbetrieb immer
eingeschaltet), die Meldung erfolgt durch
Aufleuchten der LED auf der Taste
Gund durch
das Symbol íauf dem Display;
❒erzwungenes Einschalten (Umluftbetrieb immer
ausgeschaltet bei Außenlufteinlass), die Meldung
erfolgt durch Erlöschen der LED auf der Taste
und das Symbol êauf dem Display.
Dieser Betriebszustand wird durch mehrfaches
Drücken der Umluft-Taste G erzielt.
ZUR BEACHTUNG Das Einschalten des
Umluftbetriebs ermöglicht (beim Beheizen oder Kühlen
des Fahrgastraums) ein schnelleres Erreichen
der gewünschten Bedingungen.
58
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 58

59
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

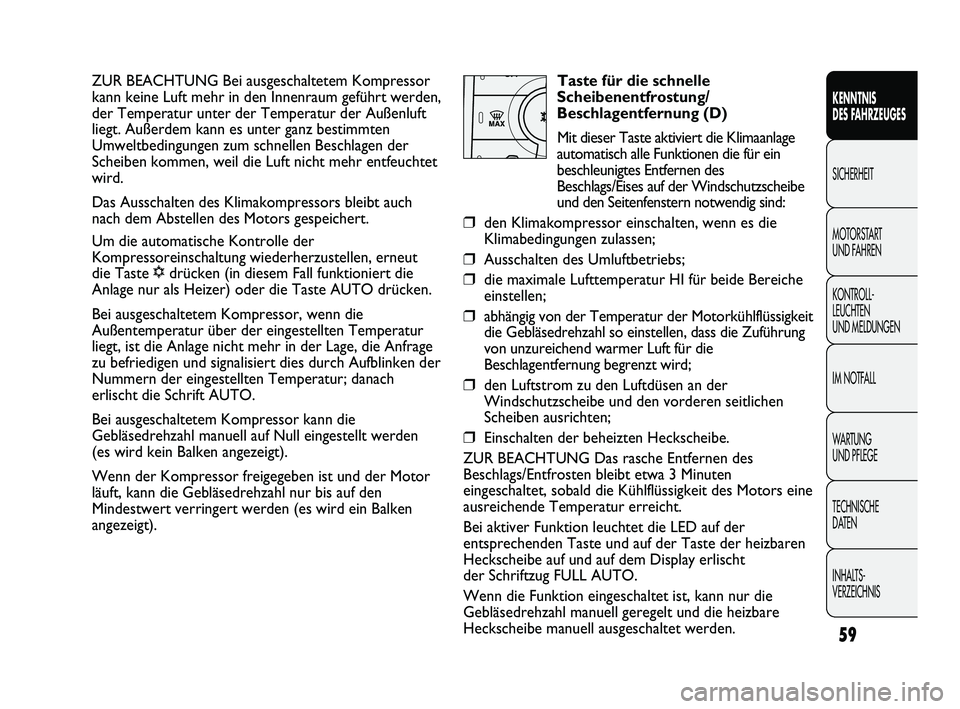

ZUR BEACHTUNG Bei ausgeschaltetem Kompressor
kann keine Luft mehr in den Innenraum geführt werden,
der Temperatur unter der Temperatur der Außenluft
liegt. Außerdem kann es unter ganz bestimmten
Umweltbedingungen zum schnellen Beschlagen der
Scheiben kommen, weil die Luft nicht mehr entfeuchtet
wird.
Das Ausschalten des Klimakompressors bleibt auch
nach dem Abstellen des Motors gespeichert.
Um die automatische Kontrolle der
Kompressoreinschaltung wiederherzustellen, erneut
die Taste √drücken (in diesem Fall funktioniert die
Anlage nur als Heizer) oder die Taste AUTO drücken.
Bei ausgeschaltetem Kompressor, wenn die
Außentemperatur über der eingestellten Temperatur
liegt, ist die Anlage nicht mehr in der Lage, die Anfrage
zu befriedigen und signalisiert dies durch Aufblinken der
Nummern der eingestellten Temperatur; danach
erlischt die Schrift AUTO.
Bei ausgeschaltetem Kompressor kann die
Gebläsedrehzahl manuell auf Null eingestellt werden
(es wird kein Balken angezeigt).
Wenn der Kompressor freigegeben ist und der Motor
läuft, kann die Gebläsedrehzahl nur bis auf den
Mindestwert verringert werden (es wird ein Balken
angezeigt).Taste für die schnelle
Scheibenentfrostung/
Beschlagentfernung (D)
Mit dieser Taste aktiviert die Klimaanlage
automatisch alle Funktionen die für ein
beschleunigtes Entfernen des
Beschlags/Eises auf der Windschutzscheibe
und den Seitenfenstern notwendig sind:
❒den Klimakompressor einschalten, wenn es die
Klimabedingungen zulassen;
❒Ausschalten des Umluftbetriebs;
❒die maximale Lufttemperatur HI für beide Bereiche
einstellen;
❒abhängig von der Temperatur der Motorkühlflüssigkeit
die Gebläsedrehzahl so einstellen, dass die Zuführung
von unzureichend warmer Luft für die
Beschlagentfernung begrenzt wird;
❒den Luftstrom zu den Luftdüsen an der
Windschutzscheibe und den vorderen seitlichen
Scheiben ausrichten;
❒Einschalten der beheizten Heckscheibe.
ZUR BEACHTUNG Das rasche Entfernen des
Beschlags/Entfrosten bleibt etwa 3 Minuten
eingeschaltet, sobald die Kühlflüssigkeit des Motors eine
ausreichende Temperatur erreicht.
Bei aktiver Funktion leuchtet die LED auf der
entsprechenden Taste und auf der Taste der heizbaren
Heckscheibe auf und auf dem Display erlischt
der Schriftzug FULL AUTO.
Wenn die Funktion eingeschaltet ist, kann nur die
Gebläsedrehzahl manuell geregelt und die heizbare
Heckscheibe manuell ausgeschaltet werden.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 59

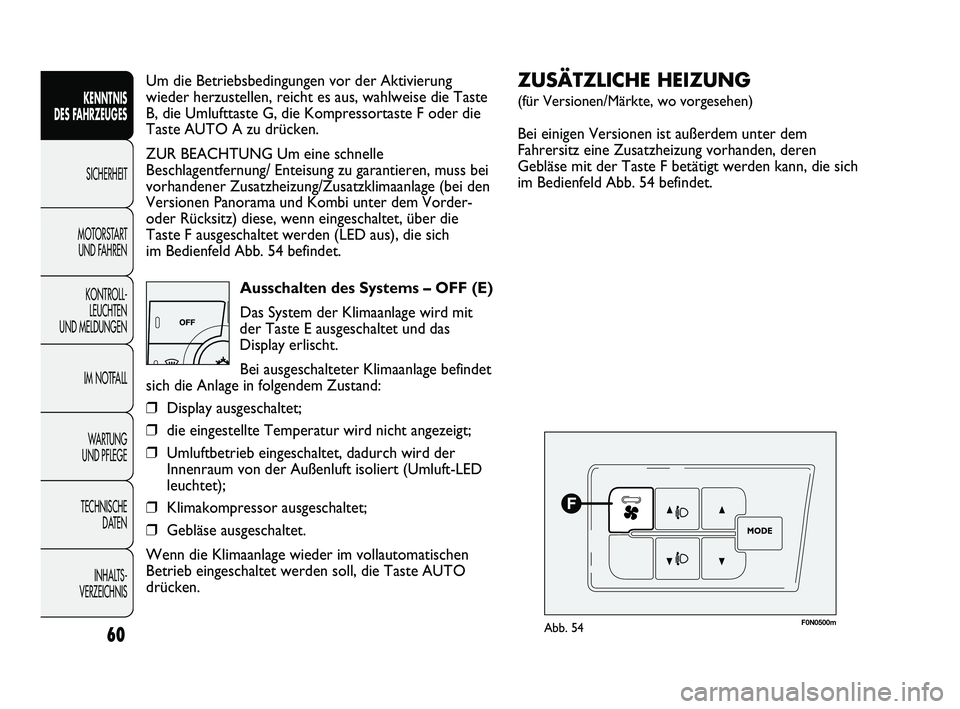

Um die Betriebsbedingungen vor der Aktivierung
wieder herzustellen, reicht es aus, wahlweise die Taste
B, die Umlufttaste G, die Kompressortaste F oder die
Taste AUTO A zu drücken.
ZUR BEACHTUNG Um eine schnelle
Beschlagentfernung/ Enteisung zu garantieren, muss bei
vorhandener Zusatzheizung/Zusatzklimaanlage (bei den
Versionen Panorama und Kombi unter dem Vorder-
oder Rücksitz) diese, wenn eingeschaltet, über die
Taste F ausgeschaltet werden (LED aus), die sich
im Bedienfeld Abb. 54 befindet.
Ausschalten des Systems – OFF (E)
Das System der Klimaanlage wird mit
der Taste E ausgeschaltet und das
Display erlischt.
Bei ausgeschalteter Klimaanlage befindet
sich die Anlage in folgendem Zustand:
❒Display ausgeschaltet;
❒die eingestellte Temperatur wird nicht angezeigt;
❒Umluftbetrieb eingeschaltet, dadurch wird der
Innenraum von der Außenluft isoliert (Umluft-LED
leuchtet);
❒Klimakompressor ausgeschaltet;
❒Gebläse ausgeschaltet.
Wenn die Klimaanlage wieder im vollautomatischen
Betrieb eingeschaltet werden soll, die Taste AUTO
drücken.
60
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0500mAbb. 54
ZUSÄTZLICHE HEIZUNG
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen ist außerdem unter dem
Fahrersitz eine Zusatzheizung vorhanden, deren
Gebläse mit der Taste F betätigt werden kann, die sich
im Bedienfeld Abb. 54 befindet.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 60

61
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

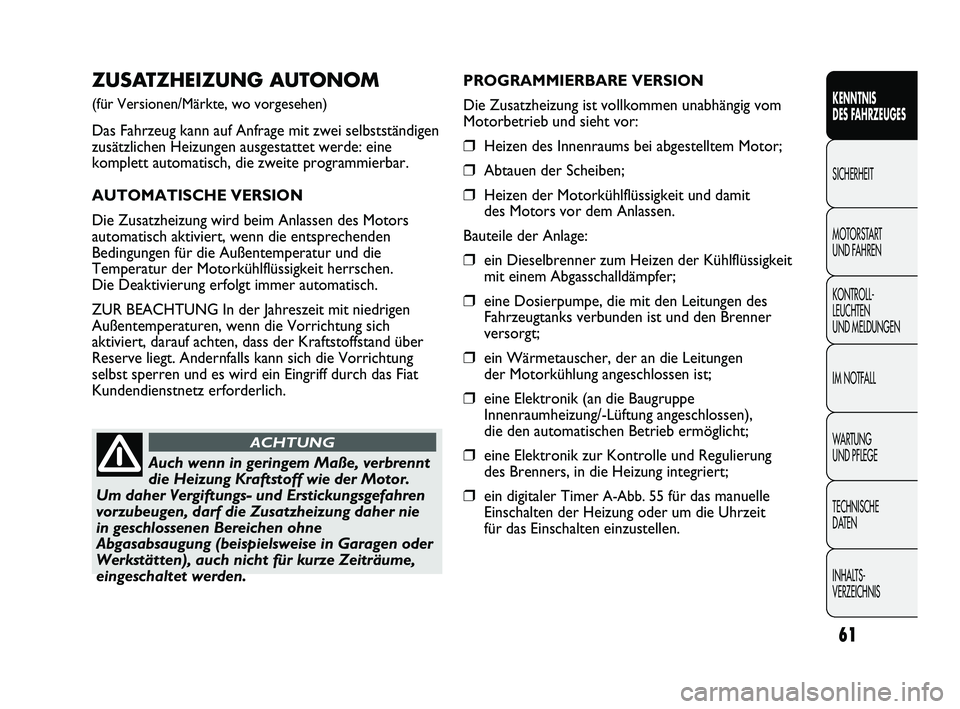

ZUSATZHEIZUNG AUTONOM
(für Versionen/Märkte, wo vorgesehen)
Das Fahrzeug kann auf Anfrage mit zwei selbstständigen
zusätzlichen Heizungen ausgestattet werde: eine
komplett automatisch, die zweite programmierbar.
AUTOMATISCHE VERSION
Die Zusatzheizung wird beim Anlassen des Motors
automatisch aktiviert, wenn die entsprechenden
Bedingungen für die Außentemperatur und die
Temperatur der Motorkühlflüssigkeit herrschen.
Die Deaktivierung erfolgt immer automatisch.
ZUR BEACHTUNG In der Jahreszeit mit niedrigen
Außentemperaturen, wenn die Vorrichtung sich
aktiviert, darauf achten, dass der Kraftstoffstand über
Reserve liegt. Andernfalls kann sich die Vorrichtung
selbst sperren und es wird ein Eingriff durch das Fiat
Kundendienstnetz erforderlich.
Auch wenn in geringem Maße, verbrennt
die Heizung Kraftstoff wie der Motor.
Um daher Vergiftungs- und Erstickungsgefahren
vorzubeugen, darf die Zusatzheizung daher nie
in geschlossenen Bereichen ohne
Abgasabsaugung (beispielsweise in Garagen oder
Werkstätten), auch nicht für kurze Zeiträume,
eingeschaltet werden.
ACHTUNG
PROGRAMMIERBARE VERSION
Die Zusatzheizung ist vollkommen unabhängig vom
Motorbetrieb und sieht vor:
❒Heizen des Innenraums bei abgestelltem Motor;
❒Abtauen der Scheiben;
❒Heizen der Motorkühlflüssigkeit und damit
des Motors vor dem Anlassen.
Bauteile der Anlage:
❒ein Dieselbrenner zum Heizen der Kühlflüssigkeit
mit einem Abgasschalldämpfer;
❒eine Dosierpumpe, die mit den Leitungen des
Fahrzeugtanks verbunden ist und den Brenner
versorgt;
❒ein Wärmetauscher, der an die Leitungen
der Motorkühlung angeschlossen ist;
❒eine Elektronik (an die Baugruppe
Innenraumheizung/-Lüftung angeschlossen),
die den automatischen Betrieb ermöglicht;
❒eine Elektronik zur Kontrolle und Regulierung
des Brenners, in die Heizung integriert;
❒ein digitaler Timer A-Abb. 55für das manuelle
Einschalten der Heizung oder um die Uhrzeit
für das Einschalten einzustellen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 61

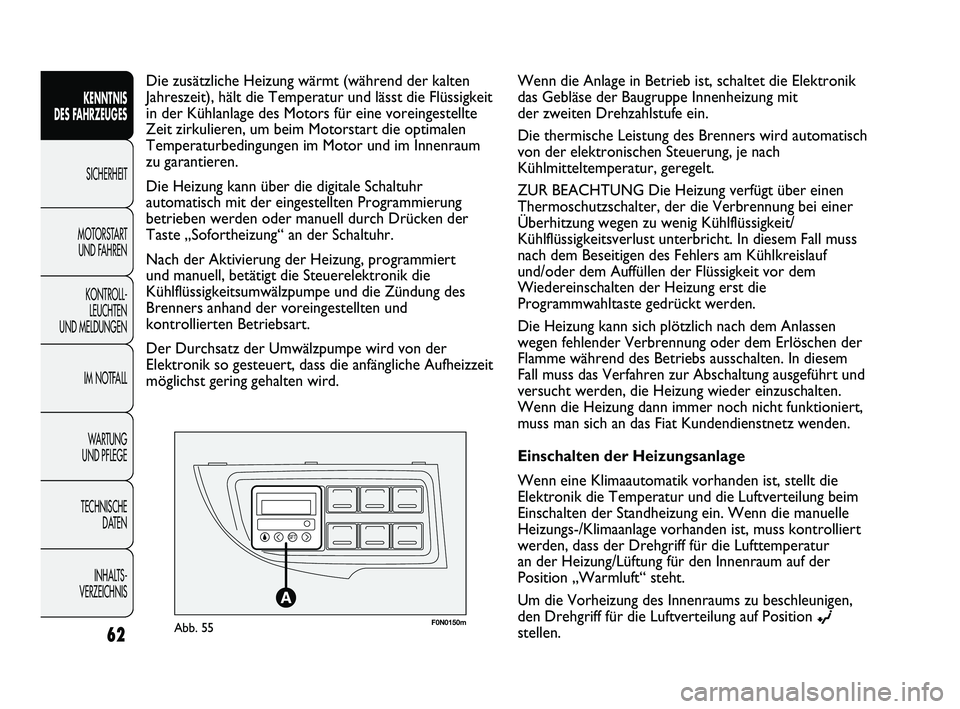

F0N0150mAbb. 55
Die zusätzliche Heizung wärmt (während der kalten
Jahreszeit), hält die Temperatur und lässt die Flüssigkeit
in der Kühlanlage des Motors für eine voreingestellte
Zeit zirkulieren, um beim Motorstart die optimalen
Temperaturbedingungen im Motor und im Innenraum
zu garantieren.
Die Heizung kann über die digitale Schaltuhr
automatisch mit der eingestellten Programmierung
betrieben werden oder manuell durch Drücken der
Taste „Sofortheizung“ an der Schaltuhr.
Nach der Aktivierung der Heizung, programmiert
und manuell, betätigt die Steuerelektronik die
Kühlflüssigkeitsumwälzpumpe und die Zündung des
Brenners anhand der voreingestellten und
kontrollierten Betriebsart.
Der Durchsatz der Umwälzpumpe wird von der
Elektronik so gesteuert, dass die anfängliche Aufheizzeit
möglichst gering gehalten wird.
62
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Wenn die Anlage in Betrieb ist, schaltet die Elektronik
das Gebläse der Baugruppe Innenheizung mit
der zweiten Drehzahlstufe ein.
Die thermische Leistung des Brenners wird automatisch
von der elektronischen Steuerung, je nach
Kühlmitteltemperatur, geregelt.
ZUR BEACHTUNG Die Heizung verfügt über einen
Thermoschutzschalter, der die Verbrennung bei einer
Überhitzung wegen zu wenig Kühlflüssigkeit/
Kühlflüssigkeitsverlust unterbricht. In diesem Fall muss
nach dem Beseitigen des Fehlers am Kühlkreislauf
und/oder dem Auffüllen der Flüssigkeit vor dem
Wiedereinschalten der Heizung erst die
Programmwahltaste gedrückt werden.
Die Heizung kann sich plötzlich nach dem Anlassen
wegen fehlender Verbrennung oder dem Erlöschen der
Flamme während des Betriebs ausschalten. In diesem
Fall muss das Verfahren zur Abschaltung ausgeführt und
versucht werden, die Heizung wieder einzuschalten.
Wenn die Heizung dann immer noch nicht funktioniert,
muss man sich an das Fiat Kundendienstnetz wenden.
Einschalten der Heizungsanlage
Wenn eine Klimaautomatik vorhanden ist, stellt die
Elektronik die Temperatur und die Luftverteilung beim
Einschalten der Standheizung ein. Wenn die manuelle
Heizungs-/Klimaanlage vorhanden ist, muss kontrolliert
werden, dass der Drehgriff für die Lufttemperatur
an der Heizung/Lüftung für den Innenraum auf der
Position „Warmluft“ steht.
Um die Vorheizung des Innenraums zu beschleunigen,
den Drehgriff für die Luftverteilung auf Position
©stellen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 62

63
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
F0N0151mAbb. 56
Um das Enteisen der Windschutzscheibe zu
beschleunigen, den Drehgriff für die Luftverteilung
auf Position
-stellen.
Um beide Funktionen zusammen zu erhalten, den
Drehgriff für die Luftverteilung auf Position
®stellen.

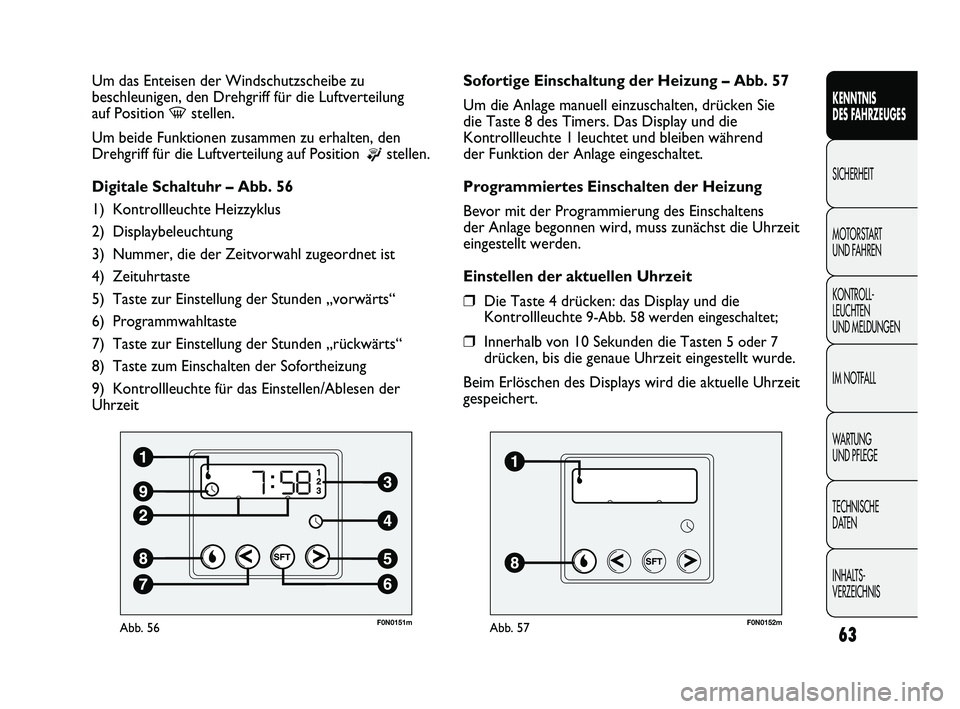

Digitale Schaltuhr – Abb. 56
1) Kontrollleuchte Heizzyklus
2) Displaybeleuchtung
3) Nummer, die der Zeitvorwahl zugeordnet ist
4) Zeituhrtaste
5) Taste zur Einstellung der Stunden „vorwärts“
6) Programmwahltaste
7) Taste zur Einstellung der Stunden „rückwärts“
8) Taste zum Einschalten der Sofortheizung
9) Kontrollleuchte für das Einstellen/Ablesen der
Uhrzeit
F0N0152mAbb. 57
Sofortige Einschaltung der Heizung – Abb. 57
Um die Anlage manuell einzuschalten, drücken Sie
die Taste 8 des Timers. Das Display und die
Kontrollleuchte 1 leuchtet und bleiben während
der Funktion der Anlage eingeschaltet.
Programmiertes Einschalten der Heizung
Bevor mit der Programmierung des Einschaltens
der Anlage begonnen wird, muss zunächst die Uhrzeit
eingestellt werden.
Einstellen der aktuellen Uhrzeit
❒Die Taste 4 drücken: das Display und die
Kontrollleuchte
9-Abb. 58 werden eingeschaltet;
❒Innerhalb von 10 Sekunden die Tasten 5 oder 7
drücken, bis die genaue Uhrzeit eingestellt wurde.
Beim Erlöschen des Displays wird die aktuelle Uhrzeit
gespeichert.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 63

F0N0153mAbb. 58
Durch dauerndes Drücken der Tasten 5 oder 7 werden
die Ziffern schneller vor- oder zurückgestellt.

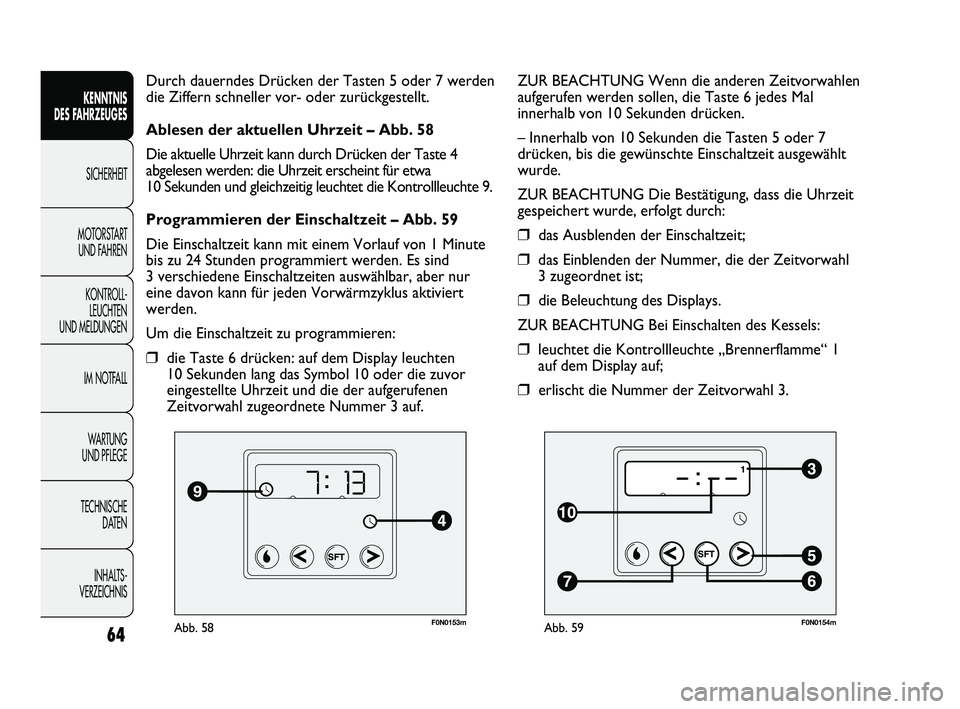

Ablesen der aktuellen Uhrzeit – Abb. 58
Die aktuelle Uhrzeit kann durch Drücken der Taste 4
abgelesen werden: die Uhrzeit erscheint für etwa
10 Sekunden und gleichzeitig leuchtet die Kontrollleuchte 9.
Programmieren der Einschaltzeit – Abb. 59
Die Einschaltzeit kann mit einem Vorlauf von 1 Minute
bis zu 24 Stunden programmiert werden. Es sind
3 verschiedene Einschaltzeiten auswählbar, aber nur
eine davon kann für jeden Vorwärmzyklus aktiviert
werden.
Um die Einschaltzeit zu programmieren:
❒die Taste 6 drücken: auf dem Display leuchten
10 Sekunden lang das Symbol 10 oder die zuvor
eingestellte Uhrzeit und die der aufgerufenen
Zeitvorwahl zugeordnete Nummer 3 auf.
64
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
F0N0154mAbb. 59
ZUR BEACHTUNG Wenn die anderen Zeitvorwahlen
aufgerufen werden sollen, die Taste 6 jedes Mal
innerhalb von 10 Sekunden drücken.
– Innerhalb von 10 Sekunden die Tasten 5 oder 7
drücken, bis die gewünschte Einschaltzeit ausgewählt
wurde.
ZUR BEACHTUNG Die Bestätigung, dass die Uhrzeit
gespeichert wurde, erfolgt durch:
❒das Ausblenden der Einschaltzeit;
❒das Einblenden der Nummer, die der Zeitvorwahl
3 zugeordnet ist;
❒die Beleuchtung des Displays.
ZUR BEACHTUNG Bei Einschalten des Kessels:
❒leuchtet die Kontrollleuchte „Brennerflamme“ 1
auf dem Display auf;
❒erlischt die Nummer der Zeitvorwahl 3.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 64

65
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Löschen der programmierten Einschaltzeit
– Abb. 59
Um die programmierte Einschaltzeit zu löschen drücken
Sie die Taste 6: die Displaybeleuchtung erlischt und
die Nummer 3 für die gewählte Uhrzeit verschwindet.
Aufrufen einer der vorprogrammierten
Einschaltzeiten – Abb. 60
Solange die Taste 6 drücken bis auf dem Display
die Nummer 3 erscheint, die der gewünschten
vorprogrammierten Einschaltzeit entspricht. Nach
10 Sekunden wird die noch gespeicherte Uhrzeit
ausgeblendet und die Nummer 3 sowie das Display
leuchten auf.
ZUR BEACHTUNG Die vorprogrammierte
Einschaltzeit kann gemäß den oben gegebenen
Anweisungen verändert oder gelöscht werden.
Ausschalten der Heizungsanlage
Je nach Betriebsart (automatisch oder manuell) kann
die Anlage folgendermaßen ausgeschaltet werden:
❒automatisch, am Ende der vordefinierten Schaltzeit
(60 Minuten mit roter Displaybeleuchtung);
❒manuell, durch erneutes Drücken der Taste
„Sofortheizung“ der Schaltuhr (Taste „Flamme“ 1).
In beiden Fällen erlischt die Kontrollleuchte der
Heizung und die Displaybeleuchtung, der Lüfter
der Heizungsgruppe des Innenraums wird abgestellt
und die Verbrennung wird unterbrochen.
F0N0155mAbb. 60
Die Zirkulationspumpe funktioniert noch für etwa zwei
Minuten, um so viel Wärme wie möglich abzubauen;
auch während dieser Phase kann die Heizung jedoch
wieder angeschaltet werden.
Auch wenn in geringem Maße, verbrennt
die Heizung Kraftstoff wie der Motor.
Um daher Vergiftungs- und Erstickungsgefahren
vorzubeugen, darf die Zusatzheizung daher nie
in geschlossenen Bereichen ohne
Abgasabsaugung (beispielsweise in Garagen oder
Werkstätten), auch nicht für kurze Zeiträume,
eingeschaltet werden.
ACHTUNG
ZUR BEACHTUNG Die Heizung wird bei niedriger
Batteriespannung ausgeschaltet, um einen Motorstart
zu ermöglichen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 65

ZUR BEACHTUNG Vor dem Einschalten der
Vorrichtung prüfen, dass der Kraftstoffstand über dem
Reservestand liegt. Andernfalls kann sich die
Vorrichtung selbst sperren und es wird ein Eingriff
durch das Fiat Kundendienstnetz erforderlich.
❒Die Heizung während des Auftankens
und in der unmittelbaren Nähe von Tankstellen
immer ausschalten, um eine Explosions- oder
Brandgefahr zu vermeiden.
❒Nicht über brennbarem Material parken, wie
beispielsweise Papier, Gras oder trockenem Laub:
Brandgefahr!
❒Die Temperatur in der Nähe der Heizung darf
120 °C nicht übersteigen (z. B. beim Einbrennen
nach Lackierarbeiten). Höhere Temperaturen
können die Komponenten der Steuerelektronik
beschädigen.
❒Im Betrieb bei abgeschaltetem Motor verbraucht
die Heizung Energie aus der Batterie. Daher ist
anschließend eine gewisse Zeit mit laufendem Motor
erforderlich, um die verbrauchte Energie wieder
nachzuladen.
❒Für die Kontrolle des Kühlmittelstandes halten Sie
sich bitte an die Anweisungen im Kapitel „Wartung
es Fahrzeuges“ im Abschnitt „Flüssigkeit für die
Kühlanlage“. Dem Wasser im Kreislauf der Heizung
muss mindestens 10 % Gefrierschutzmittel
beigemischt werden.
❒Zur Wartung und Reparatur wenden Sie sich bitte
ausschließlich an das Fiat Kundendienstnetz
und verwenden Sie nur Original-Ersatzteile.
66
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

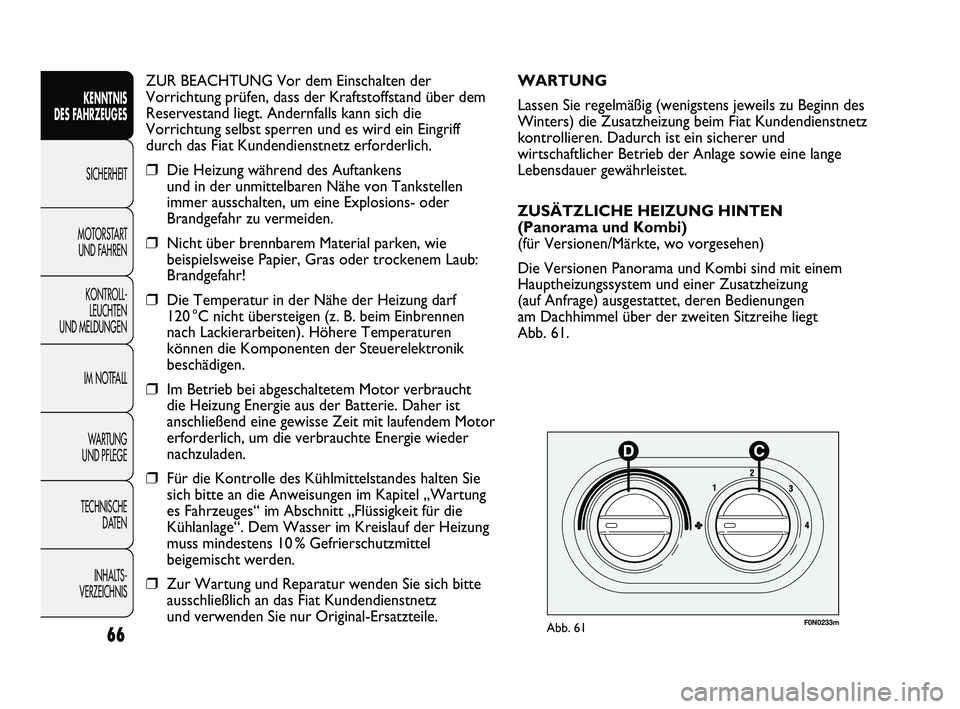

F0N0233mAbb. 61
WARTUNG
Lassen Sie regelmäßig (wenigstens jeweils zu Beginn des
Winters) die Zusatzheizung beim Fiat Kundendienstnetz
kontrollieren. Dadurch ist ein sicherer und
wirtschaftlicher Betrieb der Anlage sowie eine lange
Lebensdauer gewährleistet.
ZUSÄTZLICHE HEIZUNG HINTEN
(Panorama und Kombi)
(für Versionen/Märkte, wo vorgesehen)
Die Versionen Panorama und Kombi sind mit einem
Hauptheizungssystem und einer Zusatzheizung
(auf Anfrage) ausgestattet, deren Bedienungen
am Dachhimmel über der zweiten Sitzreihe liegt
Abb. 61.
031-124 DUCATO LUM D 1ed 24-02-2011 12:06 Pagina 66
