FIAT DUCATO 2013 Betriebsanleitung (in German)

F0N0059mAbb. 111F0N0801mAbb. 110

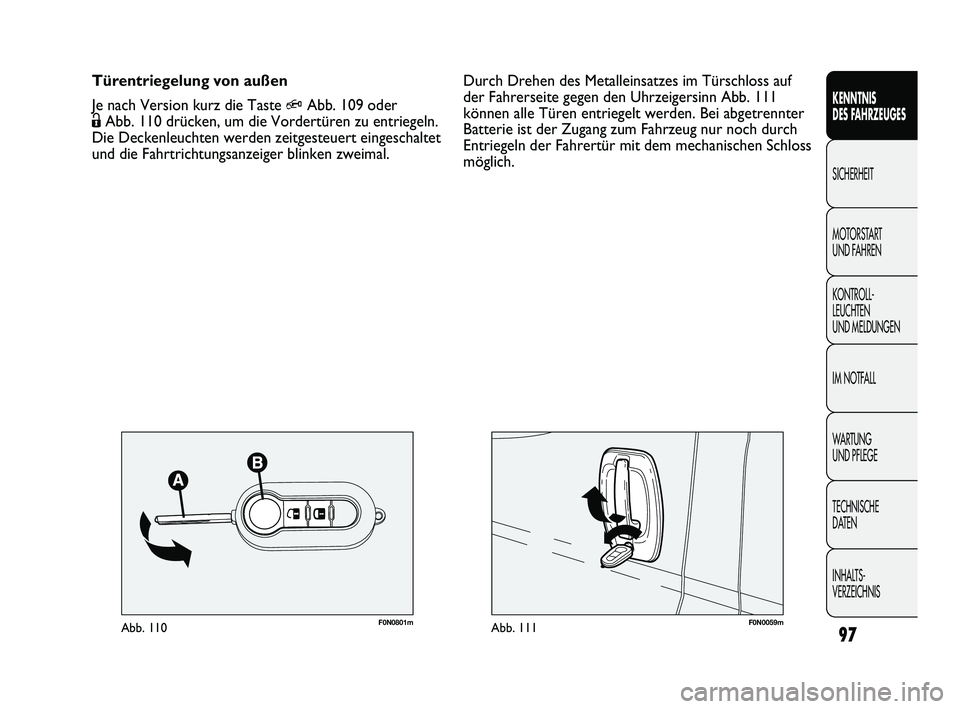

Durch Drehen des Metalleinsatzes im Türschloss auf
der Fahrerseite gegen den Uhrzeigersinn Abb. 111
können alle Türen entriegelt werden. Bei abgetrennter
Batterie ist der Zugang zum Fahrzeug nur noch durch
Entriegeln der Fahrertür mit dem mechanischen Schloss
möglich. Türentriegelung von außen
Je nach Version kurz die Taste
QAbb. 109 oder
ËAbb. 110 drücken, um die Vordertüren zu entriegeln.
Die Deckenleuchten werden zeitgesteuert eingeschaltet
und die Fahrtrichtungsanzeiger blinken zweimal.
97
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 97

F0N0047mAbb. 112F0N0132mAbb. 113
ZUR BEACHTUNG Bei eingeschalteter
Zentralverriegelung wird diese bei Betätigung des
Türhebels einer der Vordertüren wieder aufgehoben.
Wird der Innenhebel zum Öffnen einer der hinteren
Türen gezogen, wird nur die betreffende Tür entriegelt.
Fällt die Stromversorgung aus (durchgebrannte
Sicherung, abgeklemmte Batterie usw.) ist es auf jeden
Fall möglich, die Türverriegelung manuell zu aktivieren.
Beim Fahren erfolgt beim Überschreiten einer
Geschwindigkeit von 20 km/h die automatische
Zentralverriegelung aller Türen, wenn diese Funktion
über das Setup-Menü gewählt wurde (siehe Abschnitt
„Multifunktionsdisplay“ in diesem Kapitel).

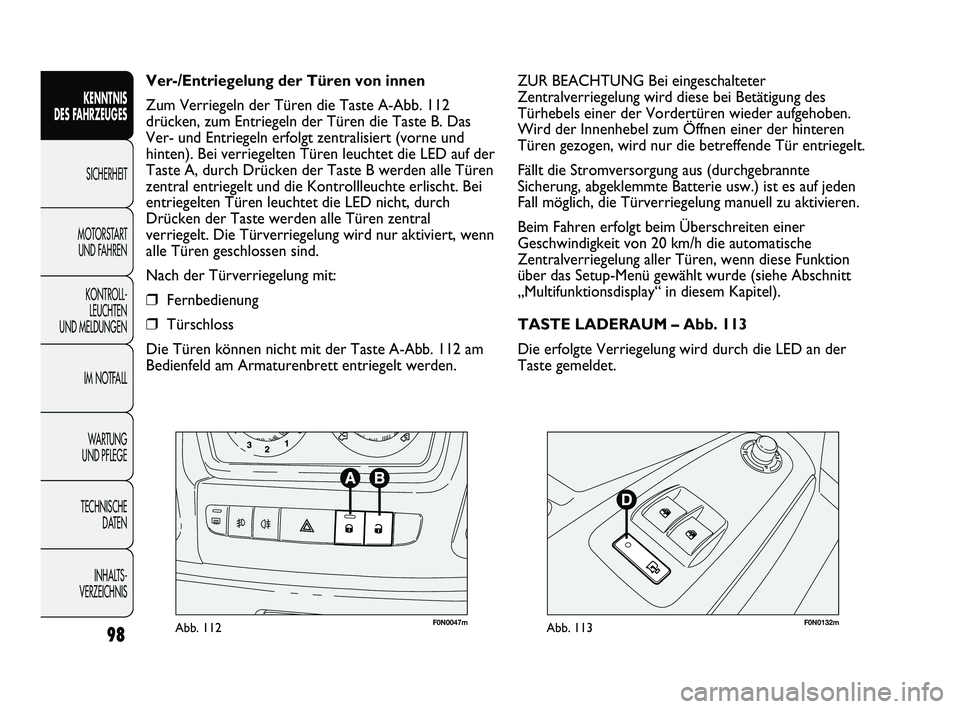

TASTE LADERAUM – Abb. 113
Die erfolgte Verriegelung wird durch die LED an der
Taste gemeldet. Ver-/Entriegelung der Türen von innen
Zum Verriegeln der Türen die Taste A-Abb. 112
drücken, zum Entriegeln der Türen die Taste B. Das
Ver- und Entriegeln erfolgt zentralisiert (vorne und
hinten). Bei verriegelten Türen leuchtet die LED auf der
Taste A, durch Drücken der Taste B werden alle Türen
zentral entriegelt und die Kontrollleuchte erlischt. Bei
entriegelten Türen leuchtet die LED nicht, durch
Drücken der Taste werden alle Türen zentral
verriegelt. Die Türverriegelung wird nur aktiviert, wenn
alle Türen geschlossen sind.
Nach der Türverriegelung mit:
❒Fernbedienung
❒Türschloss
Die Türen können nicht mit der Taste A-Abb. 112 am
Bedienfeld am Armaturenbrett entriegelt werden.
98
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 98

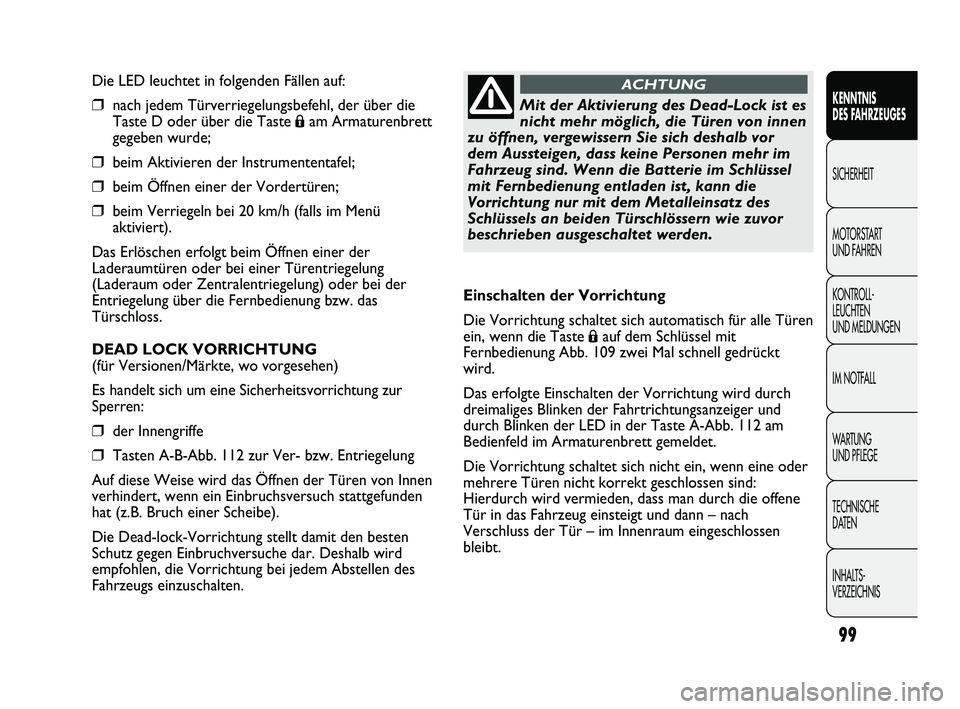

Die LED leuchtet in folgenden Fällen auf:
❒nach jedem Türverriegelungsbefehl, der über die
Taste D oder über die Taste
Áam Armaturenbrett
gegeben wurde;
❒beim Aktivieren der Instrumententafel;
❒beim Öffnen einer der Vordertüren;
❒beim Verriegeln bei 20 km/h (falls im Menü
aktiviert).
Das Erlöschen erfolgt beim Öffnen einer der
Laderaumtüren oder bei einer Türentriegelung
(Laderaum oder Zentralentriegelung) oder bei der
Entriegelung über die Fernbedienung bzw. das
Türschloss.
DEAD LOCK VORRICHTUNG
(für Versionen/Märkte, wo vorgesehen)
Es handelt sich um eine Sicherheitsvorrichtung zur
Sperren:
❒der Innengriffe
❒Tasten A-B-Abb. 112 zur Ver- bzw. Entriegelung
Auf diese Weise wird das Öffnen der Türen von Innen
verhindert, wenn ein Einbruchsversuch stattgefunden
hat (z.B. Bruch einer Scheibe).
Die Dead-lock-Vorrichtung stellt damit den besten
Schutz gegen Einbruchversuche dar. Deshalb wird
empfohlen, die Vorrichtung bei jedem Abstellen des
Fahrzeugs einzuschalten.
99
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISMit der Aktivierung des Dead-Lock ist es
nicht mehr möglich, die Türen von innen
zu öffnen, vergewissern Sie sich deshalb vor
dem Aussteigen, dass keine Personen mehr im
Fahrzeug sind. Wenn die Batterie im Schlüssel
mit Fernbedienung entladen ist, kann die
Vorrichtung nur mit dem Metalleinsatz des
Schlüssels an beiden Türschlössern wie zuvor
beschrieben ausgeschaltet werden.
ACHTUNG
Einschalten der Vorrichtung
Die Vorrichtung schaltet sich automatisch für alle Türen
ein, wenn die Taste
Áauf dem Schlüssel mit
Fernbedienung Abb. 109 zwei Mal schnell gedrückt
wird.
Das erfolgte Einschalten der Vorrichtung wird durch
dreimaliges Blinken der Fahrtrichtungsanzeiger und
durch Blinken der LED in der Taste A-Abb. 112 am
Bedienfeld im Armaturenbrett gemeldet.
Die Vorrichtung schaltet sich nicht ein, wenn eine oder
mehrere Türen nicht korrekt geschlossen sind:
Hierdurch wird vermieden, dass man durch die offene
Tür in das Fahrzeug einsteigt und dann – nach
Verschluss der Tür – im Innenraum eingeschlossen
bleibt.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 99

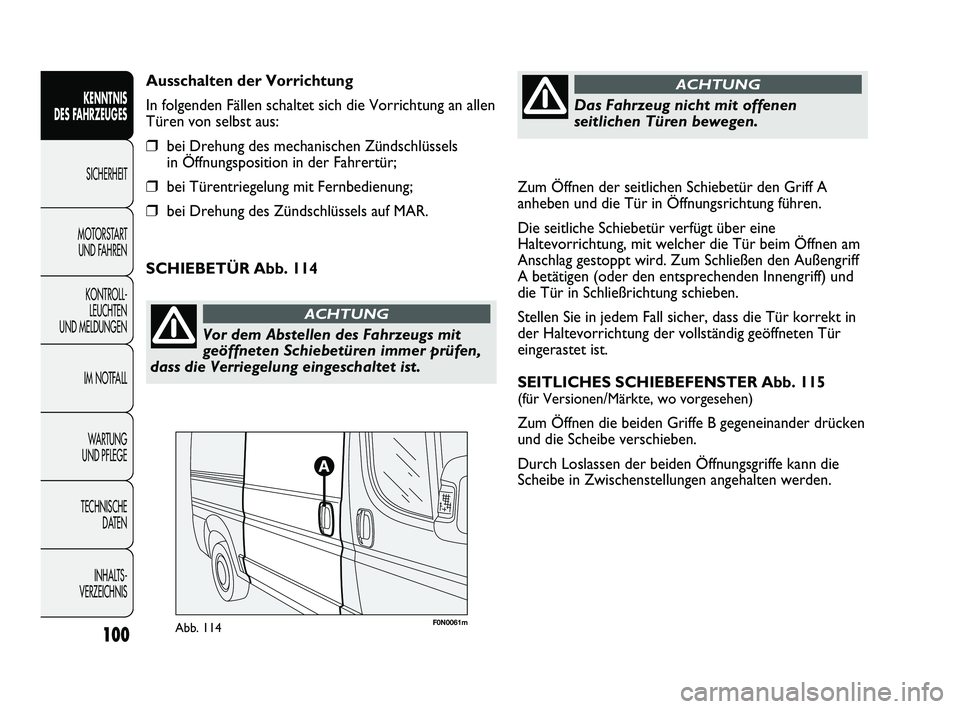

Zum Öffnen der seitlichen Schiebetür den Griff A
anheben und die Tür in Öffnungsrichtung führen.
Die seitliche Schiebetür verfügt über eine
Haltevorrichtung, mit welcher die Tür beim Öffnen am
Anschlag gestoppt wird. Zum Schließen den Außengriff
A betätigen (oder den entsprechenden Innengriff) und
die Tür in Schließrichtung schieben.
Stellen Sie in jedem Fall sicher, dass die Tür korrekt in
der Haltevorrichtung der vollständig geöffneten Tür
eingerastet ist.
SEITLICHES SCHIEBEFENSTER Abb. 115
(für Versionen/Märkte, wo vorgesehen)
Zum Öffnen die beiden Griffe B gegeneinander drücken
und die Scheibe verschieben.
Durch Loslassen der beiden Öffnungsgriffe kann die
Scheibe in Zwischenstellungen angehalten werden. Ausschalten der Vorrichtung
In folgenden Fällen schaltet sich die Vorrichtung an allen
Türen von selbst aus:
❒bei Drehung des mechanischen Zündschlüssels
in Öffnungsposition in der Fahrertür;
❒bei Türentriegelung mit Fernbedienung;
❒bei Drehung des Zündschlüssels auf MAR.
100
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Vor dem Abstellen des Fahrzeugs mit
geöffneten Schiebetüren immer prüfen,
dass die Verriegelung eingeschaltet ist.
ACHTUNG
Das Fahrzeug nicht mit offenen
seitlichen Türen bewegen.
ACHTUNG
SCHIEBETÜR Abb. 114
F0N0061mAbb. 114
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 100

F0N0240mAbb. 115F0N0176mAbb. 116

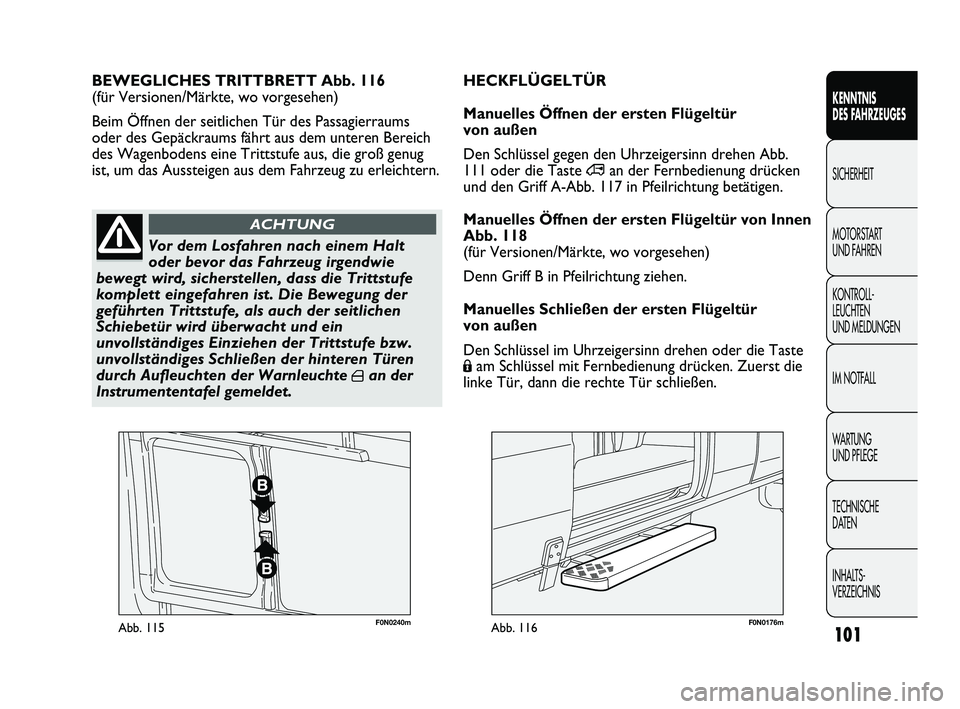

BEWEGLICHES TRITTBRETT Abb. 116
(für Versionen/Märkte, wo vorgesehen)
Beim Öffnen der seitlichen Tür des Passagierraums
oder des Gepäckraums fährt aus dem unteren Bereich
des Wagenbodens eine Trittstufe aus, die groß genug
ist, um das Aussteigen aus dem Fahrzeug zu erleichtern.
101
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Vor dem Losfahren nach einem Halt
oder bevor das Fahrzeug irgendwie
bewegt wird, sicherstellen, dass die Trittstufe
komplett eingefahren ist. Die Bewegung der
geführten Trittstufe, als auch der seitlichen
Schiebetür wird überwacht und ein
unvollständiges Einziehen der Trittstufe bzw.
unvollständiges Schließen der hinteren Türen
durch Aufleuchten der Warnleuchte
´an der
Instrumententafel gemeldet.
ACHTUNG
HECKFLÜGELTÜR
Manuelles Öffnen der ersten Flügeltür
von außen
Den Schlüssel gegen den Uhrzeigersinn drehen Abb.
111 oder die Taste
∞an der Fernbedienung drücken
und den Griff A-Abb. 117 in Pfeilrichtung betätigen.
Manuelles Öffnen der ersten Flügeltür von Innen
Abb. 118
(für Versionen/Märkte, wo vorgesehen)
Denn Griff B in Pfeilrichtung ziehen.
Manuelles Schließen der ersten Flügeltür
von außen
Den Schlüssel im Uhrzeigersinn drehen oder die Taste
Áam Schlüssel mit Fernbedienung drücken. Zuerst die
linke Tür, dann die rechte Tür schließen.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 101

F0N0130mAbb. 118
F0N0129mAbb. 117
F0N0132mAbb. 120
F0N0131mAbb. 119

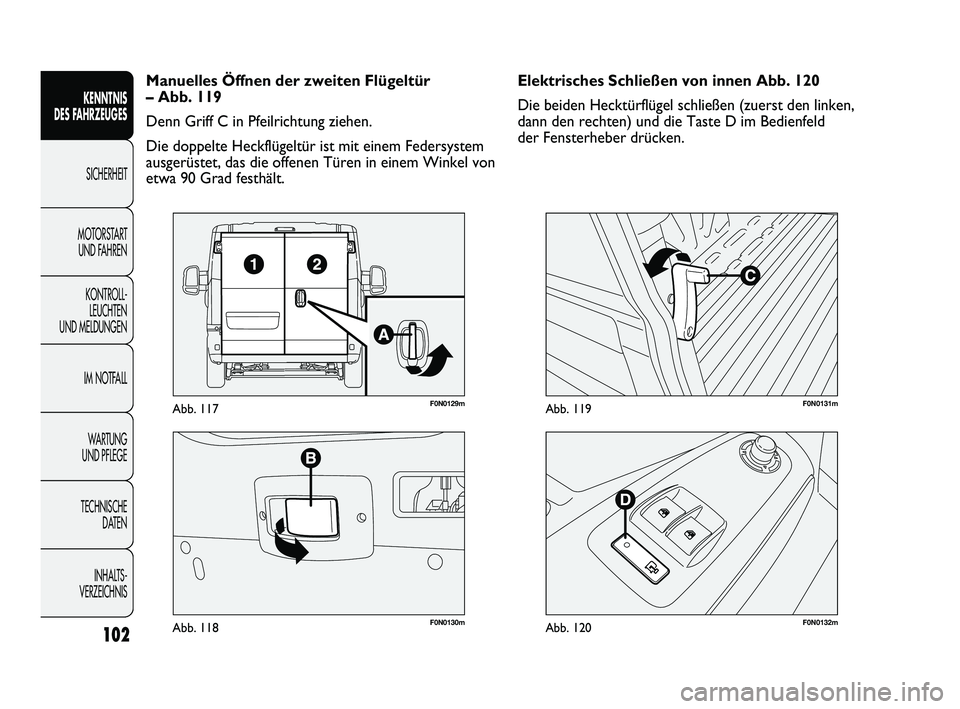

Elektrisches Schließen von innen Abb. 120
Die beiden Hecktürflügel schließen (zuerst den linken,
dann den rechten) und die Taste D im Bedienfeld
der Fensterheber drücken. Manuelles Öffnen der zweiten Flügeltür
– Abb. 119
Denn Griff C in Pfeilrichtung ziehen.
Die doppelte Heckflügeltür ist mit einem Federsystem
ausgerüstet, das die offenen Türen in einem Winkel von
etwa 90 Grad festhält.
102
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 102

F0N0188mAbb. 121F0N0062mAbb. 122

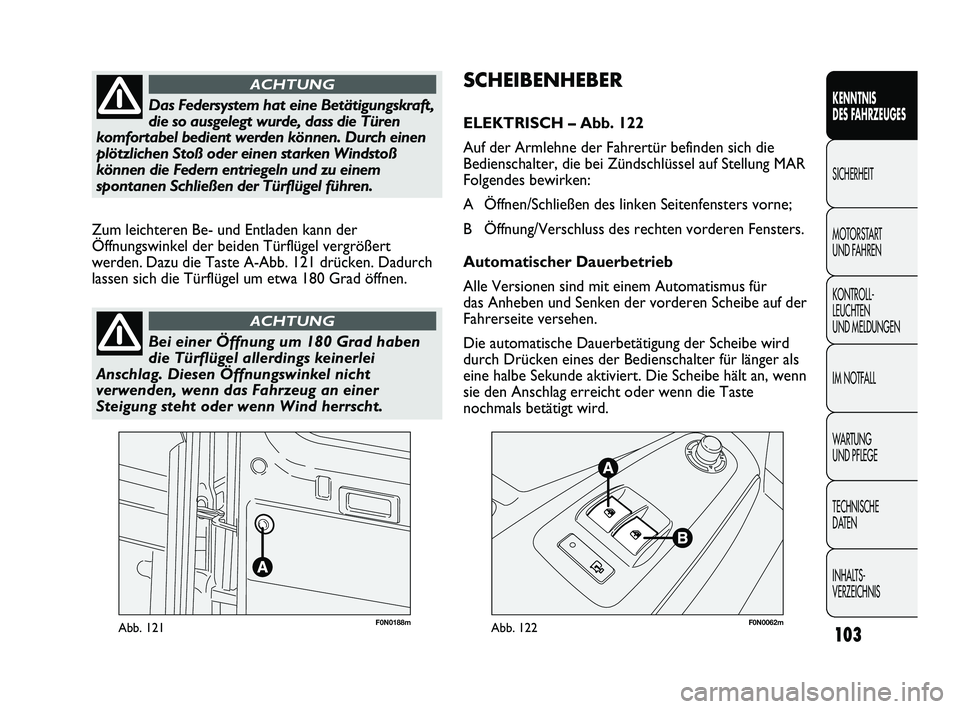

SCHEIBENHEBER
ELEKTRISCH – Abb. 122
Auf der Armlehne der Fahrertür befinden sich die
Bedienschalter, die bei Zündschlüssel auf Stellung MAR
Folgendes bewirken:
A Öffnen/Schließen des linken Seitenfensters vorne;
B Öffnung/Verschluss des rechten vorderen Fensters.
Automatischer Dauerbetrieb
Alle Versionen sind mit einem Automatismus für
das Anheben und Senken der vorderen Scheibe auf der
Fahrerseite versehen.
Die automatische Dauerbetätigung der Scheibe wird
durch Drücken eines der Bedienschalter für länger als
eine halbe Sekunde aktiviert. Die Scheibe hält an, wenn
sie den Anschlag erreicht oder wenn die Taste
nochmals betätigt wird. Zum leichteren Be- und Entladen kann der
Öffnungswinkel der beiden Türflügel vergrößert
werden. Dazu die Taste A-Abb. 121 drücken. Dadurch
lassen sich die Türflügel um etwa 180 Grad öffnen.
103
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISDas Federsystem hat eine Betätigungskraft,
die so ausgelegt wurde, dass die Türen
komfortabel bedient werden können. Durch einen
plötzlichen Stoß oder einen starken Windstoß
können die Federn entriegeln und zu einem
spontanen Schließen der Türflügel führen.
ACHTUNG
Bei einer Öffnung um 180 Grad haben
die Türflügel allerdings keinerlei
Anschlag. Diesen Öffnungswinkel nicht
verwenden, wenn das Fahrzeug an einer
Steigung steht oder wenn Wind herrscht.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 103

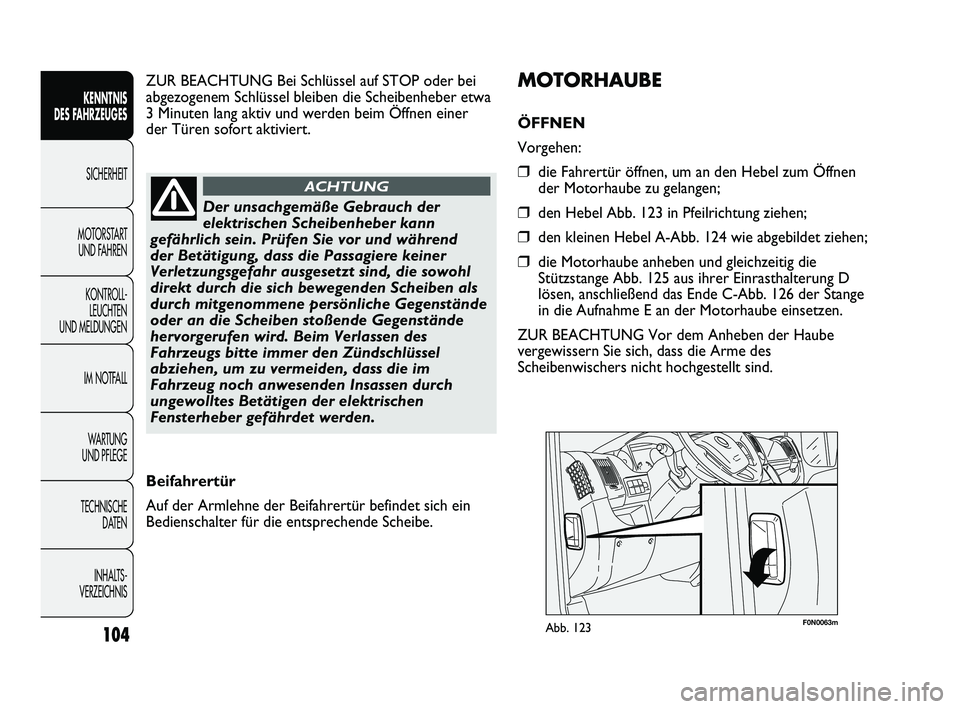

F0N0063mAbb. 123

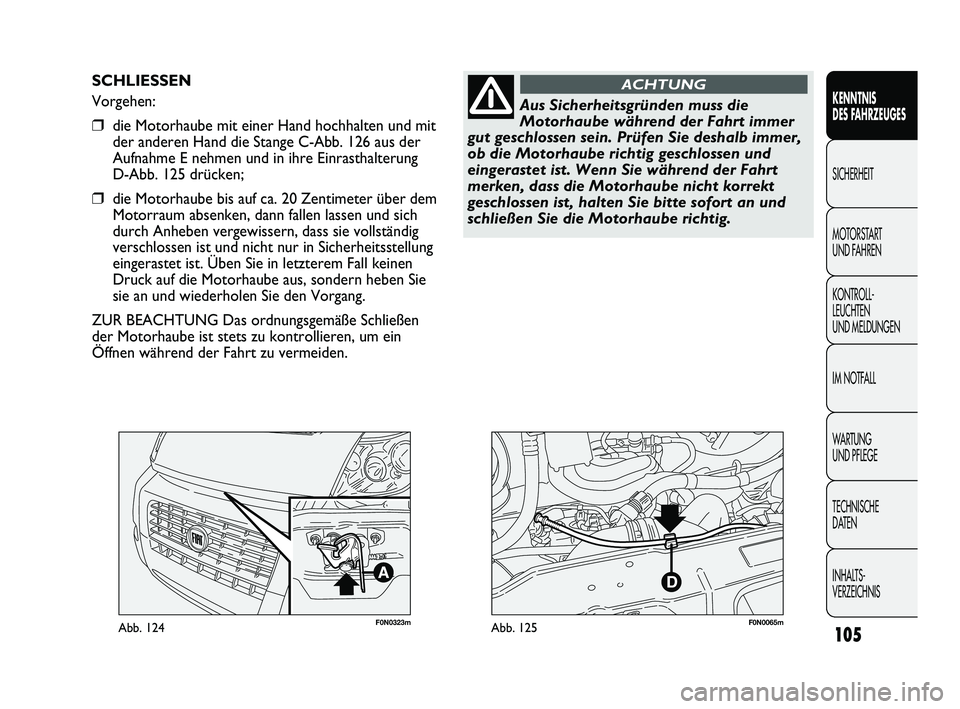

MOTORHAUBE
ÖFFNEN
Vorgehen:
❒die Fahrertür öffnen, um an den Hebel zum Öffnen
der Motorhaube zu gelangen;
❒den Hebel Abb. 123 in Pfeilrichtung ziehen;
❒den kleinen Hebel A-Abb. 124 wie abgebildet ziehen;
❒die Motorhaube anheben und gleichzeitig die
Stützstange Abb. 125 aus ihrer Einrasthalterung D
lösen, anschließend das Ende C-Abb. 126 der Stange
in die Aufnahme E an der Motorhaube einsetzen.
ZUR BEACHTUNG Vor dem Anheben der Haube
vergewissern Sie sich, dass die Arme des
Scheibenwischers nicht hochgestellt sind. ZUR BEACHTUNG Bei Schlüssel auf STOP oder bei
abgezogenem Schlüssel bleiben die Scheibenheber etwa
3 Minuten lang aktiv und werden beim Öffnen einer
der Türen sofort aktiviert.
104
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Der unsachgemäße Gebrauch der
elektrischen Scheibenheber kann
gefährlich sein. Prüfen Sie vor und während
der Betätigung, dass die Passagiere keiner
Verletzungsgefahr ausgesetzt sind, die sowohl
direkt durch die sich bewegenden Scheiben als
durch mitgenommene persönliche Gegenstände
oder an die Scheiben stoßende Gegenstände
hervorgerufen wird. Beim Verlassen des
Fahrzeugs bitte immer den Zündschlüssel
abziehen, um zu vermeiden, dass die im
Fahrzeug noch anwesenden Insassen durch
ungewolltes Betätigen der elektrischen
Fensterheber gefährdet werden.
ACHTUNG
Beifahrertür
Auf der Armlehne der Beifahrertür befindet sich ein
Bedienschalter für die entsprechende Scheibe.
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 104

F0N0323mAbb. 124F0N0065mAbb. 125
SCHLIESSEN
Vorgehen:
❒die Motorhaube mit einer Hand hochhalten und mit
der anderen Hand die Stange C-Abb. 126 aus der
Aufnahme E nehmen und in ihre Einrasthalterung
D-Abb. 125 drücken;
❒die Motorhaube bis auf ca. 20 Zentimeter über dem
Motorraum absenken, dann fallen lassen und sich
durch Anheben vergewissern, dass sie vollständig
verschlossen ist und nicht nur in Sicherheitsstellung
eingerastet ist. Üben Sie in letzterem Fall keinen
Druck auf die Motorhaube aus, sondern heben Sie
sie an und wiederholen Sie den Vorgang.
ZUR BEACHTUNG Das ordnungsgemäße Schließen
der Motorhaube ist stets zu kontrollieren, um ein
Öffnen während der Fahrt zu vermeiden.
105
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISAus Sicherheitsgründen muss die
Motorhaube während der Fahrt immer
gut geschlossen sein. Prüfen Sie deshalb immer,
ob die Motorhaube richtig geschlossen und
eingerastet ist. Wenn Sie während der Fahrt
merken, dass die Motorhaube nicht korrekt
geschlossen ist, halten Sie bitte sofort an und
schließen Sie die Motorhaube richtig.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 105

F0N0066mAbb. 126F0N0138mAbb. 127

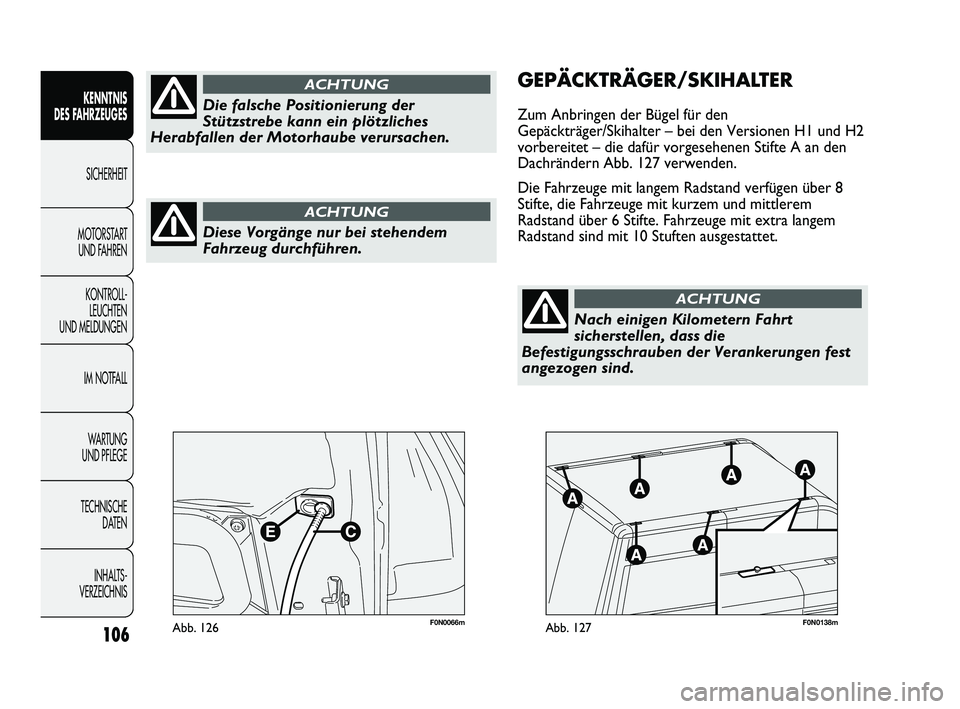

GEPÄCKTRÄGER/SKIHALTER
Zum Anbringen der Bügel für den
Gepäckträger/Skihalter – bei den Versionen H1 und H2
vorbereitet – die dafür vorgesehenen Stifte A an den
Dachrändern Abb. 127 verwenden.
Die Fahrzeuge mit langem Radstand verfügen über 8
Stifte, die Fahrzeuge mit kurzem und mittlerem
Radstand über 6 Stifte. Fahrzeuge mit extra langem
Radstand sind mit 10 Stuften ausgestattet.
106
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Diese Vorgänge nur bei stehendem
Fahrzeug durchführen.
ACHTUNG
Die falsche Positionierung der
Stützstrebe kann ein plötzliches
Herabfallen der Motorhaube verursachen.
ACHTUNG
Nach einigen Kilometern Fahrt
sicherstellen, dass die
Befestigungsschrauben der Verankerungen fest
angezogen sind.
ACHTUNG
031-124 DUCATO LUM D 1ed 24-02-2011 12:07 Pagina 106
