FIAT DUCATO 2013 Руководство по эксплуатации и техобслуживанию (in Russian)

ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
217

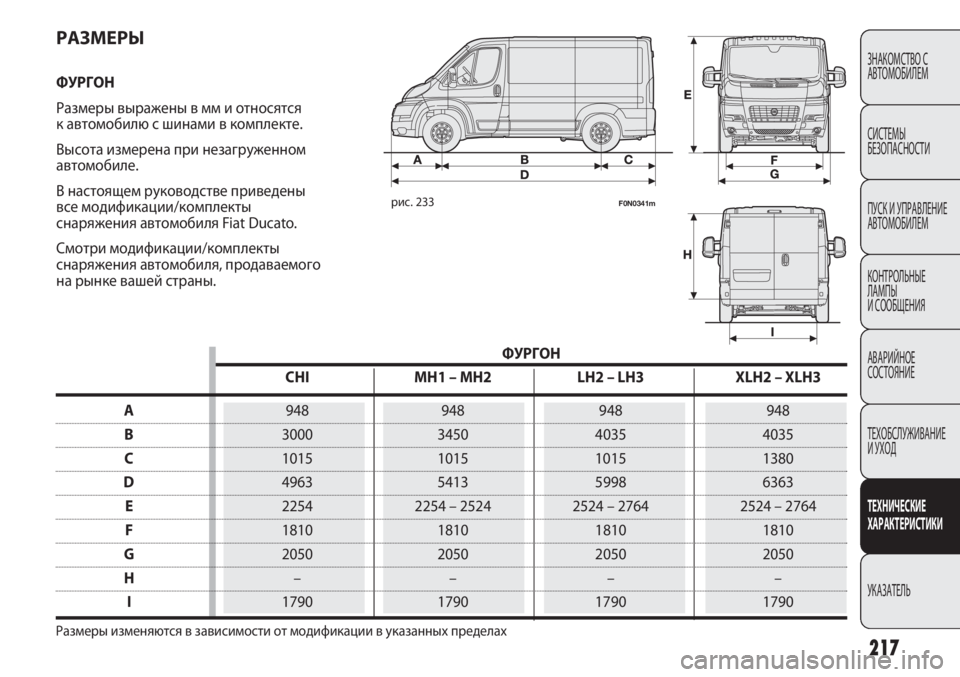

РАЗМЕРЫ
ФУРГОН
Размеры выражены в мм и относятся
к автомобилю с шинами в комплекте.
Высота измерена при незагруженном
автомобиле.
В настоящем руководстве приведены
все модификации/комплекты
снаряжения автомобиля Fiat Ducato.
Смотри модификации/комплекты
снаряжения автомобиля, продаваемого
на рынке вашей страны.
рис. 233F0N0341m
ФУРГОН
CHI MH1 – MH2 LH2 – LH3 XLH2 – XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 2254 – 2524 2524 – 2764 2524 – 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
H–– – –
I1790 1790 1790 1790
Размеры изменяются в зависимости от модификации в указанных пределах

ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
218

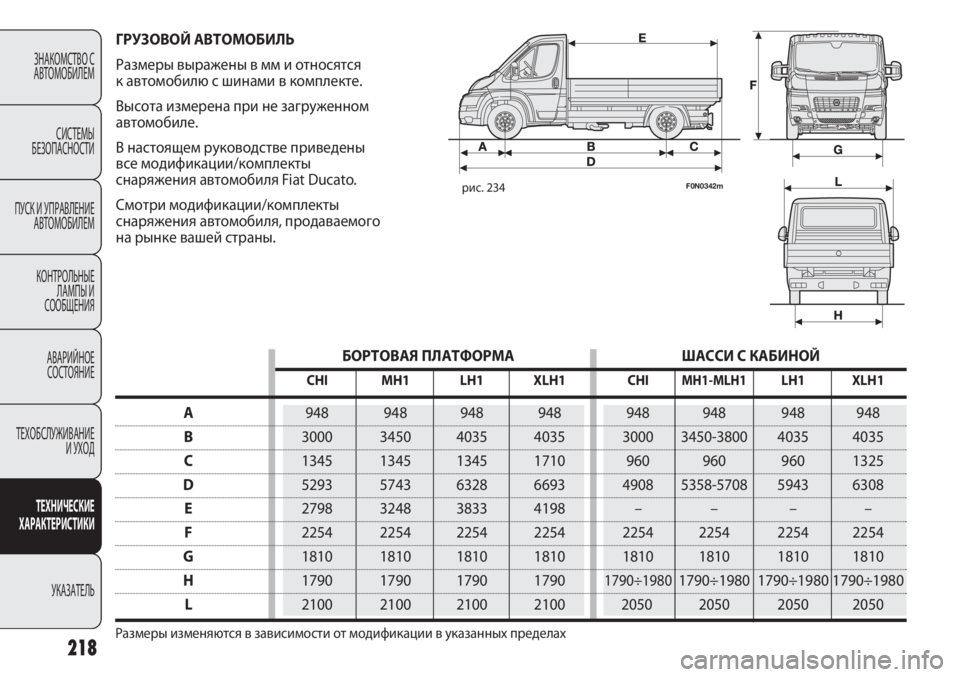

БОРТОВАЯ ПЛАТФОРМА ШАССИ С КАБИНОЙ
CHI MH1 LH1 XLH1 CHIMH1-MLH1LH1 XLH1
A948 948 948 948 948 948 948 948
B3000 3450 4035 4035 3000 3450-3800 4035 4035
C1345 1345 1345 1710 960 960 960 1325
D5293 5743 6328 6693 4908 5358-5708 5943 6308
E2798 3248 3833 4198 – – – –
F2254 2254 2254 2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790÷19801790÷1980 1790÷1980 1790÷1980
L2100 2100 2100 2100 2050 2050 2050 2050
Размеры изменяются в зависимости от модификации в указанных пределах
ГРУЗОВОЙ АВТОМОБИЛЬ
Размеры выражены в мм и относятся
к автомобилю с шинами в комплекте.
Высота измерена при не загруженном
автомобиле.
В настоящем руководстве приведены
все модификации/комплекты
снаряжения автомобиля Fiat Ducato.
Смотри модификации/комплекты
снаряжения автомобиля, продаваемого
на рынке вашей страны.
рис. 234F0N0342m

ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
219

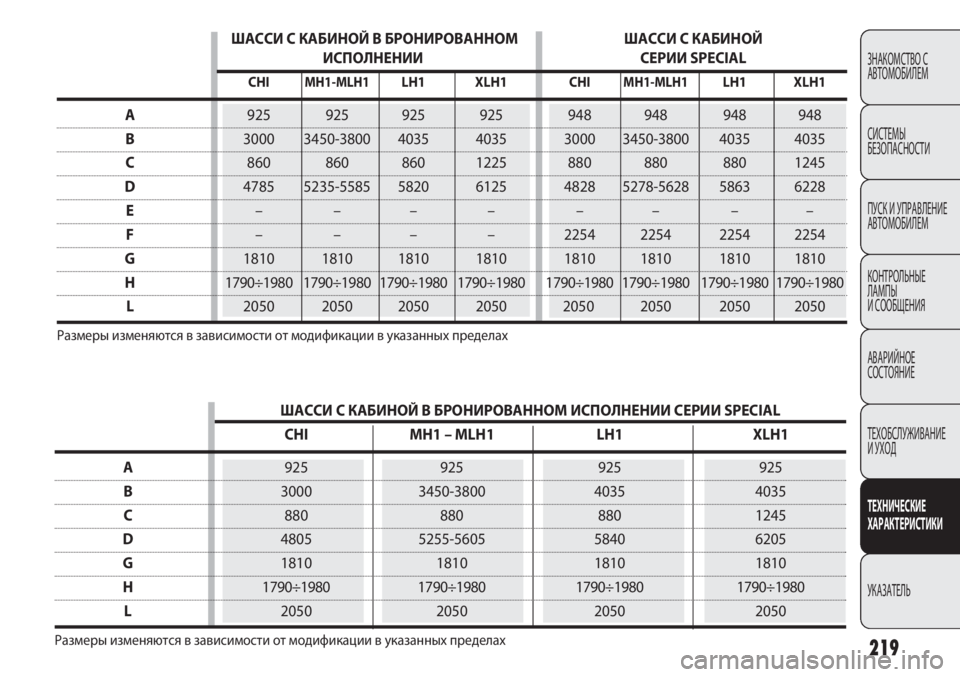

ШАССИ С КАБИНОЙ В БРОНИРОВАННОМ ШАССИ С КАБИНОЙ
ИСПОЛНЕНИИ СЕРИИ SPECIAL
CHIMH1-MLH1LH1 XLH1 CHIMH1-MLH1LH1 XLH1
A925 925 925 925 948 948 948 948
B3000 3450-3800 4035 4035 3000 3450-3800 4035 4035
C860 860 860 1225 880 880 880 1245
D4785 5235-5585 5820 6125 4828 5278-5628 5863 6228
E–––– ––––
F– – – – 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810
H1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980 1790÷1980
L2050 2050 2050 2050 2050 2050 2050 2050
Размеры изменяются в зависимости от модификации в указанных пределах
ШАССИ С КАБИНОЙ В БРОНИРОВАННОМ ИСПОЛНЕНИИ СЕРИИ SPECIAL
CHI MH1 – MLH1 LH1 XLH1
A925 925 925 925
B3000 3450-3800 4035 4035
C880 880 880 1245
D4805 5255-5605 5840 6205
G1810 1810 1810 1810
H1790÷1980 1790÷1980 1790÷1980 1790÷1980
L2050 2050 2050 2050
Размеры изменяются в зависимости от модификации в указанных пределах

ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
220

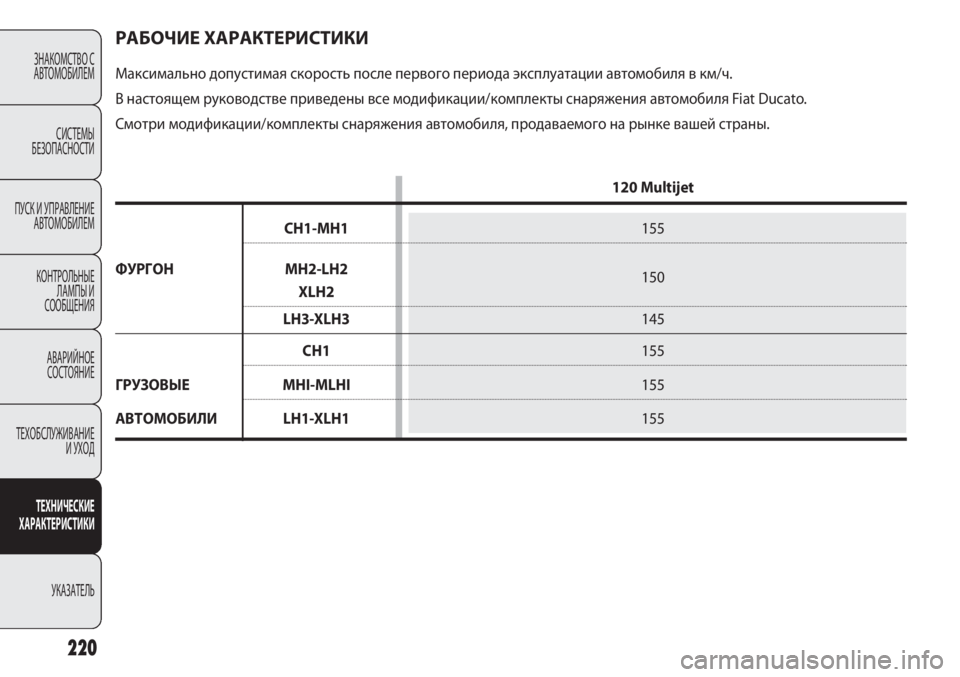

РАБОЧИЕ ХАРАКТЕРИСТИКИ
Максимально допустимая скорость после первого периода эксплуатации автомобиля в км/ч.
В настоящем руководстве приведены все модификации/комплекты снаряжения автомобиля Fiat Ducato.
Смотри модификации/комплекты снаряжения автомобиля, продаваемого на рынке вашей страны.
120 Multijet
CH1-MH1155
ФУРГОН MH2-LH2
150
XLH2
LH3-XLH3145
CH1155
ГРУЗОВЫЕ MHI-MLHI155
АВТОМОБИЛИ LH1-XLH1155

ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
221
120 Multijet
1860÷1925
1075÷1140
1630
1650
3000
2500
750
100
150

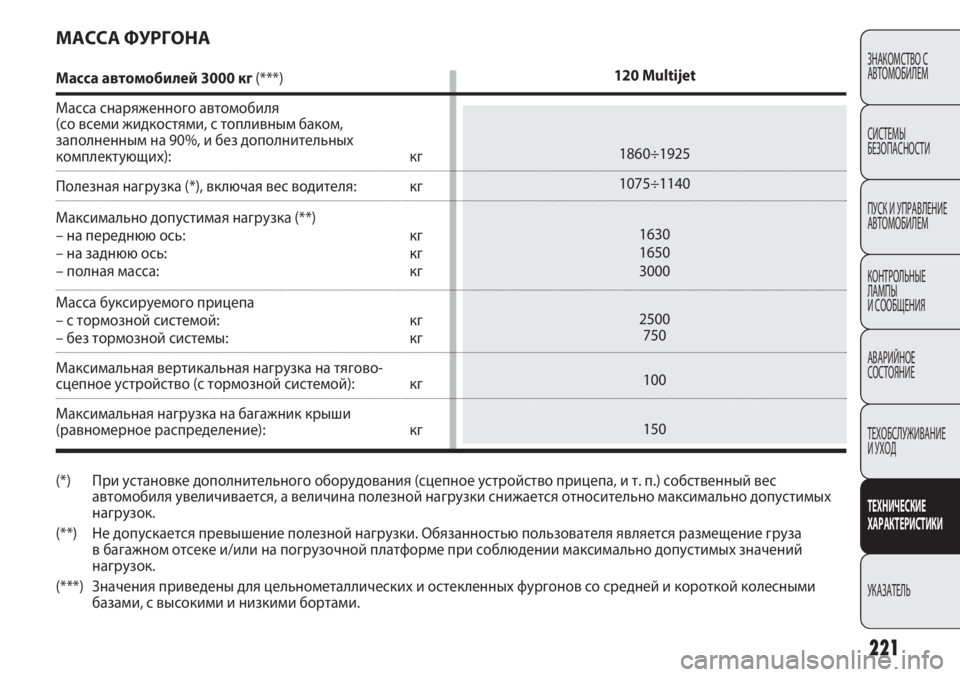

МАССА ФУРГОНА
Масса автомобилей 3000 кг (***)
Масса снаряженного автомобиля
(со всеми жидкостями, с топливным баком,
заполненным на 90%, и без дополнительных
комплектующих): кг
Полезная нагрузка (*), включая вес водителя: кг
Максимально допустимая нагрузка (**)
– на переднюю ось: кг
– на заднюю ось: кг
– полная масса: кг
Масса буксируемого прицепа
– с тормозной системой: кг
– без тормозной системы: кг
Максимальная вертикальная нагрузка на тягово-
сцепное устройство (с тормозной системой): кг
Максимальная нагрузка на багажник крыши
(равномерное распределение): кг
(*) При установке дополнительного оборудования (сцепное устройство прицепа, и т. п.) собственный вес
автомобиля увеличивается, а величина полезной нагрузки снижается относительно максимально допустимых
нагрузок.
(**) Не допускается превышение полезной нагрузки. Обязанностью пользователя является размещение груза
в багажном отсеке и/или на погрузочной платформе при соблюдении максимально допустимых значений
нагрузок.
(***) Значения приведены для цельнометаллических и остекленных фургонов со средней и короткой колесными
базами, с высокими и низкими бортами.

120 Multijet
1860÷2000
1300÷1440
1750
1900
3300
2500
750
100
150 120 Multijet
1860÷2000
1500÷1640
1850
2000
3500
2500
750
100
150
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
222

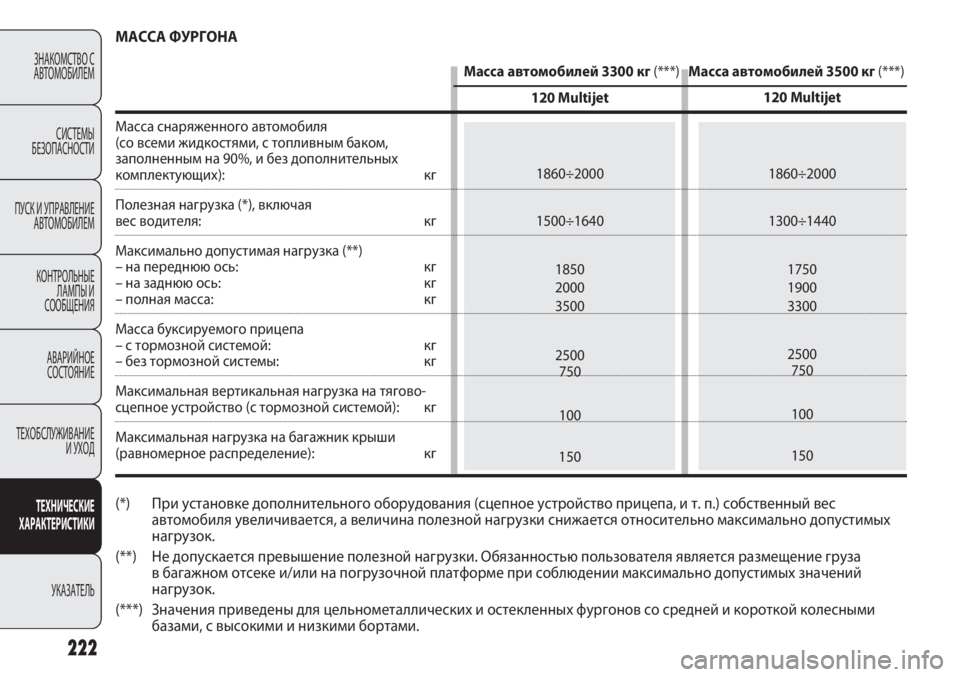

МАССА ФУРГОНА
Масса автомобилей 3300 кг (***)Масса автомобилей 3500 кг (***)
Масса снаряженного автомобиля
(со всеми жидкостями, с топливным баком,
заполненным на 90%, и без дополнительных
комплектующих): кг
Полезная нагрузка (*), включая
вес водителя: кг
Максимально допустимая нагрузка (**)
– на переднюю ось: кг
– на заднюю ось: кг
– полная масса: кг
Масса буксируемого прицепа
– с тормозной системой: кг
– без тормозной системы: кг
Максимальная вертикальная нагрузка на тягово-
сцепное устройство (с тормозной системой): кг
Максимальная нагрузка на багажник крыши
(равномерное распределение): кг
(*) При установке дополнительного оборудования (сцепное устройство прицепа, и т. п.) собственный вес
автомобиля увеличивается, а величина полезной нагрузки снижается относительно максимально допустимых
нагрузок.
(**) Не допускается превышение полезной нагрузки. Обязанностью пользователя является размещение груза
в багажном отсеке и/или на погрузочной платформе при соблюдении максимально допустимых значений
нагрузок.
(***) Значения приведены для цельнометаллических и остекленных фургонов со средней и короткой колесными
базами, с высокими и низкими бортами.

120 Multijet
2010÷2135
1865÷1990
2100
2400
4000
2500
750
100
150 120 Multijet
1940÷2090
1410÷1560
2100
2400
3500
3000
750
120
150
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
223

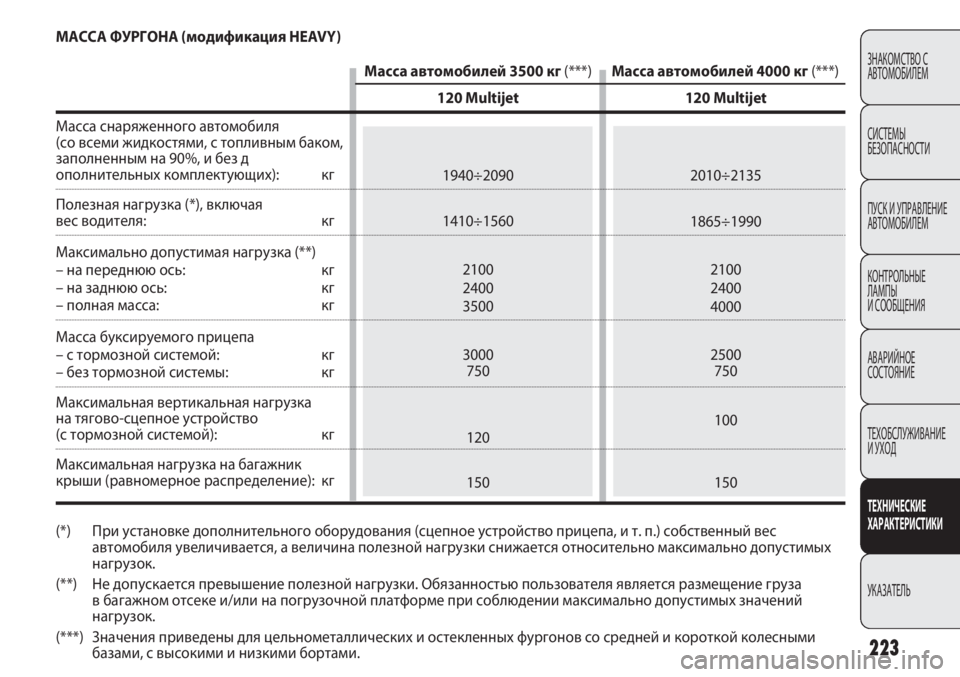

МАССА ФУРГОНА (модификация HEAVY)
Масса автомобилей 3500 кг (***)Масса автомобилей 4000 кг (***)
Масса снаряженного автомобиля
(со всеми жидкостями, с топливным баком,
заполненным на 90%, и без д
ополнительных комплектующих): кг
Полезная нагрузка (*), включая
вес водителя: кг
Максимально допустимая нагрузка (**)
– на переднюю ось: кг
– на заднюю ось: кг
– полная масса: кг
Масса буксируемого прицепа
– с тормозной системой: кг
– без тормозной системы: кг
Максимальная вертикальная нагрузка
на тягово-сцепное устройство
(с тормозной системой): кг
Максимальная нагрузка на багажник
крыши (равномерное распределение): кг
(*) При установке дополнительного оборудования (сцепное устройство прицепа, и т. п.) собственный вес
автомобиля увеличивается, а величина полезной нагрузки снижается относительно максимально допустимых
нагрузок.
(**) Не допускается превышение полезной нагрузки. Обязанностью пользователя является размещение груза
в багажном отсеке и/или на погрузочной платформе при соблюдении максимально допустимых значений
нагрузок.
(***) Значения приведены для цельнометаллических и остекленных фургонов со средней и короткой колесными
базами, с высокими и низкими бортами.

ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
224
120 Multijet
1810÷1855
1125÷1145
1630
1650
2935-3000
2500
750
100

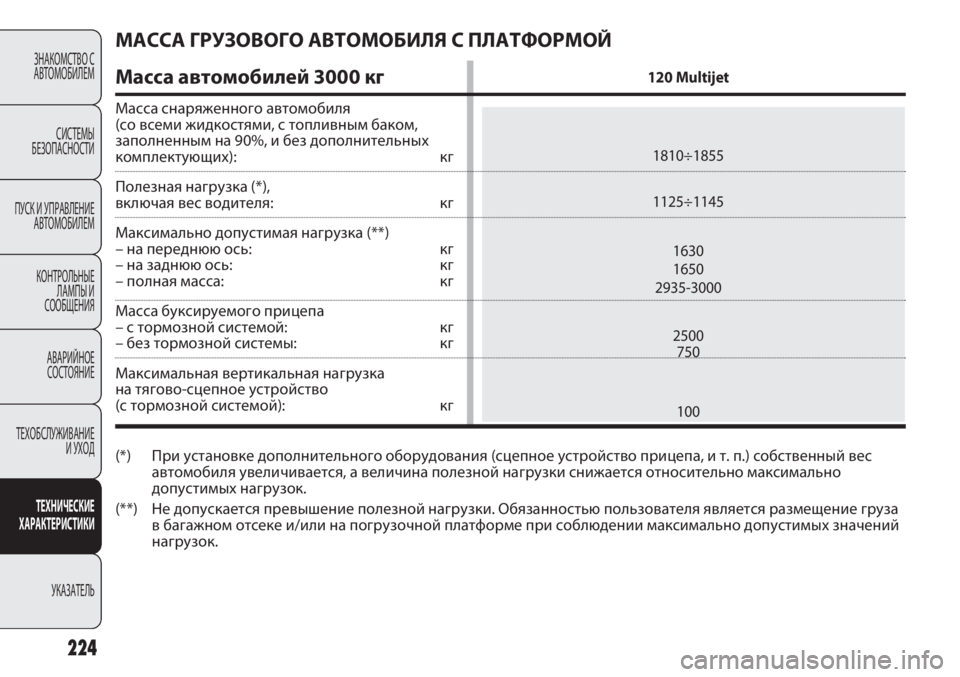

МАССА ГРУЗОВОГО АВТОМОБИЛЯ С ПЛАТФОРМОЙ
Масса автомобилей 3000 кг
Масса снаряженного автомобиля
(со всеми жидкостями, с топливным баком,
заполненным на 90%, и без дополнительных
комплектующих): кг
Полезная нагрузка (*),
включая вес водителя: кг
Максимально допустимая нагрузка (**)
– на переднюю ось: кг
– на заднюю ось: кг
– полная масса: кг
Масса буксируемого прицепа
– с тормозной системой: кг
– без тормозной системы: кг
Максимальная вертикальная нагрузка
на тягово-сцепное устройство
(с тормозной системой): кг
(*) При установке дополнительного оборудования (сцепное устройство прицепа, и т. п.) собственный вес
автомобиля увеличивается, а величина полезной нагрузки снижается относительно максимально
допустимых нагрузок.
(**) Не допускается превышение полезной нагрузки. Обязанностью пользователя является размещение груза
в багажном отсеке и/или на погрузочной платформе при соблюдении максимально допустимых значений
нагрузок.

ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
225
120 Multijet
1810÷1910
1390÷1435
1750
1900
3245-3300
2500
750
100120 Multijet
1810÷1910
1535÷1590
1850
2000
3345-3500
2500
750
100

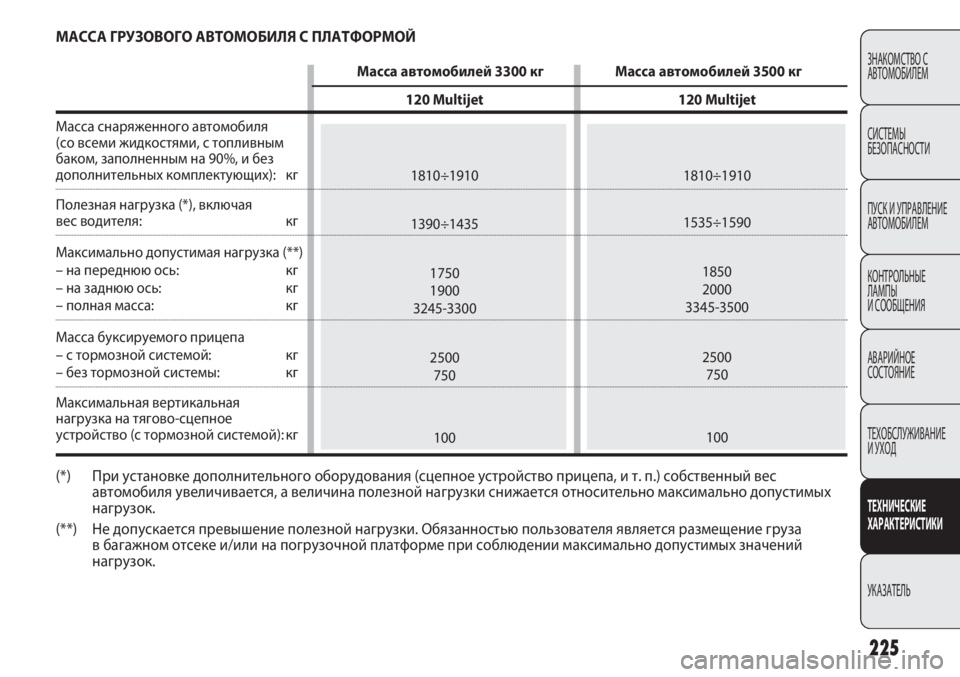

МАССА ГРУЗОВОГО АВТОМОБИЛЯ С ПЛАТФОРМОЙ
Масса автомобилей 3300 кг Масса автомобилей 3500 кг
Масса снаряженного автомобиля
(со всеми жидкостями, с топливным
баком, заполненным на 90%, и без
дополнительных комплектующих): кг
Полезная нагрузка (*), включая
вес водителя: кг
Максимально допустимая нагрузка (**)
– на переднюю ось: кг
– на заднюю ось: кг
– полная масса: кг
Масса буксируемого прицепа
– с тормозной системой: кг
– без тормозной системы: кг
Максимальная вертикальная
нагрузка на тягово-сцепное
устройство (с тормозной системой): кг
(*) При установке дополнительного оборудования (сцепное устройство прицепа, и т. п.) собственный вес
автомобиля увеличивается, а величина полезной нагрузки снижается относительно максимально допустимых
нагрузок.
(**) Не допускается превышение полезной нагрузки. Обязанностью пользователя является размещение груза
в багажном отсеке и/или на погрузочной платформе при соблюдении максимально допустимых значений
нагрузок.

120 Multijet
1895÷1985
2015÷2105
2100
2400
4000
2500
750
100 120 Multijet
1895÷1985
1515÷1605
2100
2400
3500
2500
750
120
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
226

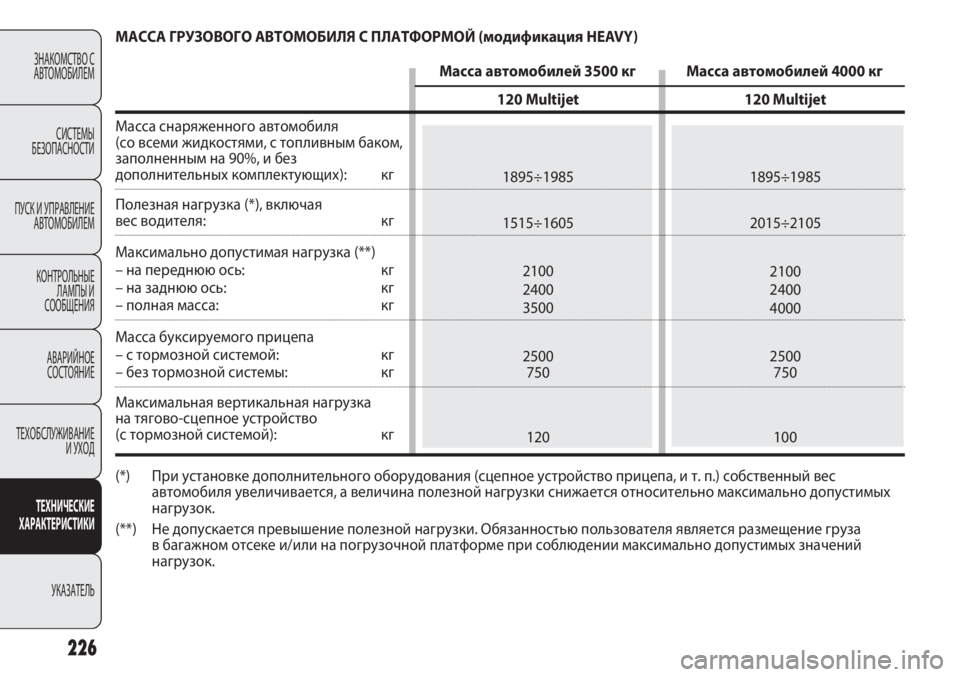

МАССА ГРУЗОВОГО АВТОМОБИЛЯ С ПЛАТФОРМОЙ (модификация HEAVY)
Масса автомобилей 3500 кг Масса автомобилей 4000 кг
Масса снаряженного автомобиля
(со всеми жидкостями, с топливным баком,
заполненным на 90%, и без
дополнительных комплектующих): кг
Полезная нагрузка (*), включая
вес водителя: кг
Максимально допустимая нагрузка (**)
– на переднюю ось: кг
– на заднюю ось: кг
– полная масса: кг
Масса буксируемого прицепа
– с тормозной системой: кг
– без тормозной системы: кг
Максимальная вертикальная нагрузка
на тягово-сцепное устройство
(с тормозной системой): кг
(*) При установке дополнительного оборудования (сцепное устройство прицепа, и т. п.) собственный вес
автомобиля увеличивается, а величина полезной нагрузки снижается относительно максимально допустимых
нагрузок.
(**) Не допускается превышение полезной нагрузки. Обязанностью пользователя является размещение груза
в багажном отсеке и/или на погрузочной платформе при соблюдении максимально допустимых значений
нагрузок.
