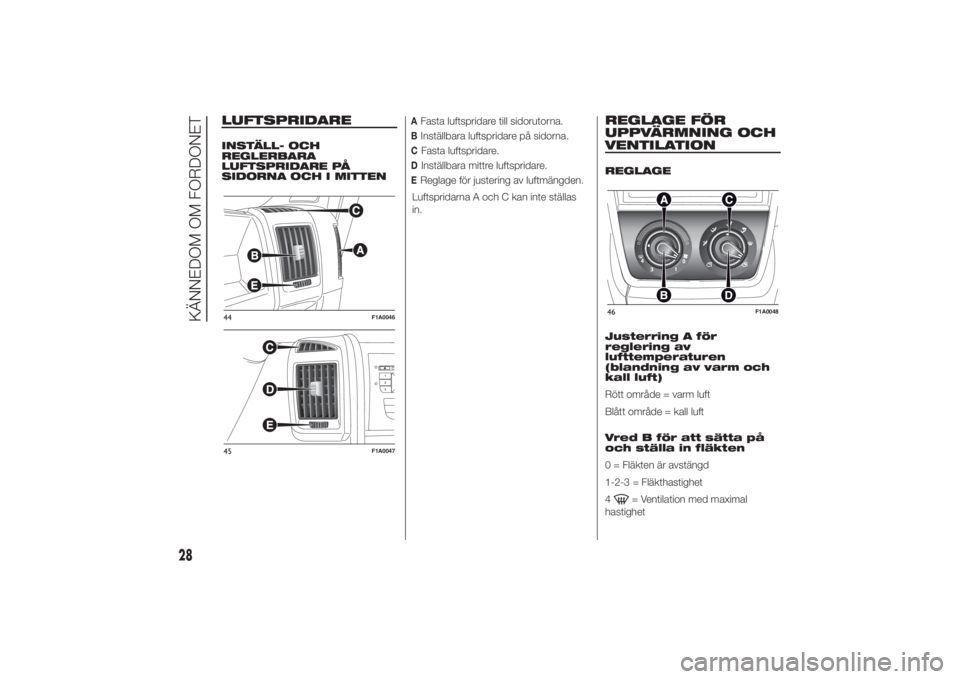

UPPVÄRMNING OCH VENTILATION1. Fast övre luftspridare - 2. Centralt placerade reglerbara luftspridare - 3. Fasta luftspridare på sidorna - 4. Reglerbara luftspridare på sidorna-
5. Nedre luftspridare till personerna i framsätet.
MODE
43
F1A0302
27

LUFTSPRIDAREINSTÄLL- OCH
REGLERBARA
LUFTSPRIDARE PÅ
SIDORNA OCH I MITTEN
AFasta luftspridare till sidorutorna.BInställbara luftspridare på sidorna.CFasta luftspridare.DInställbara mittre luftspridare.EReglage för justering av luftmängden.
Luftspridarna A och C kan inte ställas
in.
REGLAGE FÖR
UPPVÄRMNING OCH
VENTILATIONREGLAGE
Justerring A för
reglering av
lufttemperaturen
(blandning av varm och
kall luft)
Rött område = varm luft
Blått område = kall luft
Vred B för att sätta på
och ställa in fläkten
0 = Fläkten är avstängd
1-2-3 = Fläkthastighet
4
= Ventilation med maximal
hastighet
44
F1A0046
45
F1A0047
46
F1A0048
28
KÄNNEDOM OM FORDONET

Justerring C för
luftspridning
För luftflöde till luftspridarna i mitten
och på sidorna.För att sprida luft vid fotområdet
och att få en lite lägre temperatur
vid luftspridarna på
instrumentpanelen när
utomhustemperaturen är
medelhög.För uppvärmning vid låg
utomhustemperatur: för maximalt
lufttillförsel vid fotområdet.För att värma fotområdet och
samtidigt avlägsna imma från
vindrutan.För att snabbt avlägsna imma
från vindrutan.
Vred D för att aktivera
eller inaktivera luftens
återcirkulation
Genom att vrida vredet D tillaktiveras luftens invändiga
återcirkulation.
Genom att vrida vredet D tillinaktiveras den invändiga
luftcirkulationen.VENTILATION I
PASSAGERARUTRYMMET
Gör så här för att få en bra ventilation i
passagerarutrymmet:
❒Vrid justerringen A till det blå
området.
❒Stäng av den invändiga
återcirkulationen av luften genom att
ställa vred D på
.
❒Vrid justerringen C till
.
❒Vrid vredet B till önskad hastighet.
UPPVÄRMNING AV
PASSAGERARUTRYMMET
Gör så här:
❒Vrid justerringen A till det röda
området.
❒Vrid justerringen C till önskat läge.
❒Vrid vredet B till önskad hastighet.
SNABBUPPVÄRMNING AV
PASSAGERARUTRYMMET
Gör så här för att uppnå snabbast
möjliga uppvärmning:
❒Vrid justerringen A till det röda
området.
❒Sätt på återcirkulationen av luften i
bilen genom att ställa ratt D på
.
❒Vrid justerringen C till
.❒Vrid vredet B till 4
(maximal
fläkthastighet).
Använd sedan reglagen för att ställa in
önskad komfort och vrid vredet D till
för att stänga av den invändiga
luftcirkulationen och undvika imma på
rutorna.
OBSERVERA! Vid kallstart behöver du
vänta några minuter tills vätskan i
systemet har nått optimal
arbetstemperatur.
AVIMNING/
SNABBAVISNING AV
FRÄMRE RUTOR
(VINDRUTA OCH
SIDORUTOR)
Gör så här:
❒Vrid justerringen A till det röda
området.
❒Stäng av den invändiga
återcirkulationen av luften genom att
ställa vred D på
.
❒Vrid justerringen C till
.
❒Vrid vredet B till 4
(maximal
fläkthastighet).
29

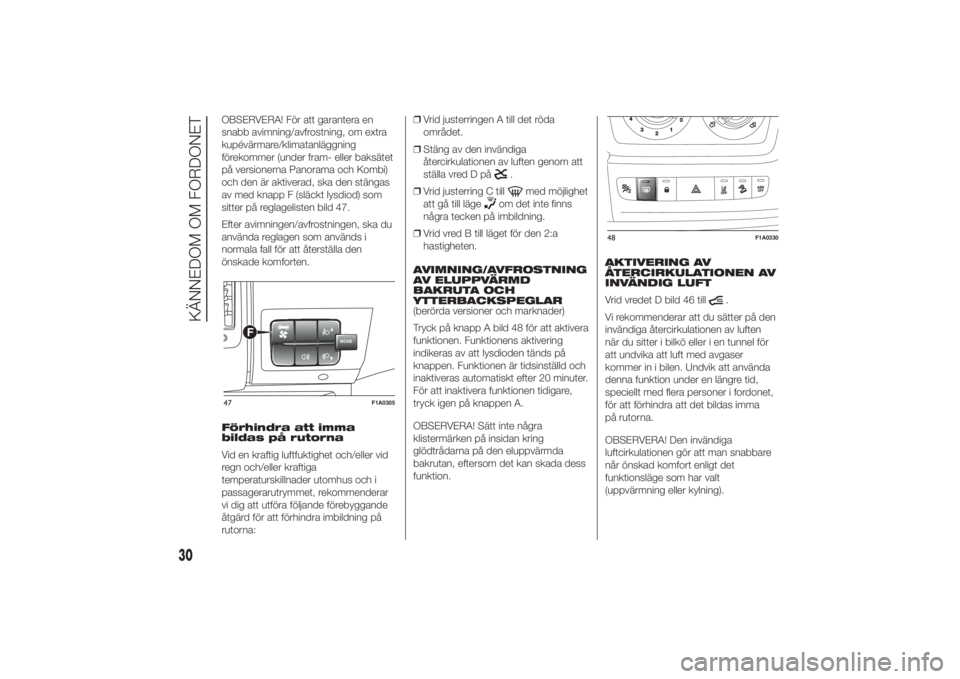

OBSERVERA! För att garantera en
snabb avimning/avfrostning, om extra
kupévärmare/klimatanläggning
förekommer (under fram- eller baksätet
på versionerna Panorama och Kombi)
och den är aktiverad, ska den stängas
av med knapp F (släckt lysdiod) som
sitter på reglagelisten bild 47.
Efter avimningen/avfrostningen, ska du
använda reglagen som används i
normala fall för att återställa den
önskade komforten.
Förhindra att imma
bildas på rutorna
Vid en kraftig luftfuktighet och/eller vid
regn och/eller kraftiga
temperaturskillnader utomhus och i
passagerarutrymmet, rekommenderar
vi dig att utföra följande förebyggande
åtgärd för att förhindra imbildning på
rutorna:❒Vrid justerringen A till det röda
området.
❒Stäng av den invändiga
återcirkulationen av luften genom att
ställa vred D på
.
❒Vrid justerring C till
med möjlighet
att gå till läge
om det inte finns
några tecken på imbildning.
❒Vrid vred B till läget för den 2:a
hastigheten.
AVIMNING/AVFROSTNING
AV ELUPPVÄRMD
BAKRUTA OCH
YTTERBACKSPEGLAR
(berörda versioner och marknader)
Tryck på knapp A bild 48 för att aktivera
funktionen. Funktionens aktivering
indikeras av att lysdioden tänds på
knappen. Funktionen är tidsinställd och
inaktiveras automatiskt efter 20 minuter.
För att inaktivera funktionen tidigare,
tryck igen på knappen A.
OBSERVERA! Sätt inte några
klistermärken på insidan kring
glödtrådarna på den eluppvärmda
bakrutan, eftersom det kan skada dess
funktion.AKTIVERING AV
ÅTERCIRKULATIONEN AV
INVÄNDIG LUFT
Vrid vredet D bild 46 till
.
Vi rekommenderar att du sätter på den
invändiga återcirkulationen av luften
när du sitter i bilkö eller i en tunnel för
att undvika att luft med avgaser
kommer in i bilen. Undvik att använda
denna funktion under en längre tid,
speciellt med flera personer i fordonet,
för att förhindra att det bildas imma
på rutorna.
OBSERVERA! Den invändiga
luftcirkulationen gör att man snabbare
når önskad komfort enligt det
funktionsläge som har valt
(uppvärmning eller kylning).
MODE
F
47
F1A0305
48
F1A0330
30
KÄNNEDOM OM FORDONET

Aktivering av den invändiga
luftcirkulationen avrådes vid regniga/
kalla dagar för att undvika att imma
bildas på rutorna.
MANUELL
KLIMATANLÄGGNING(berörda versioner och marknader)

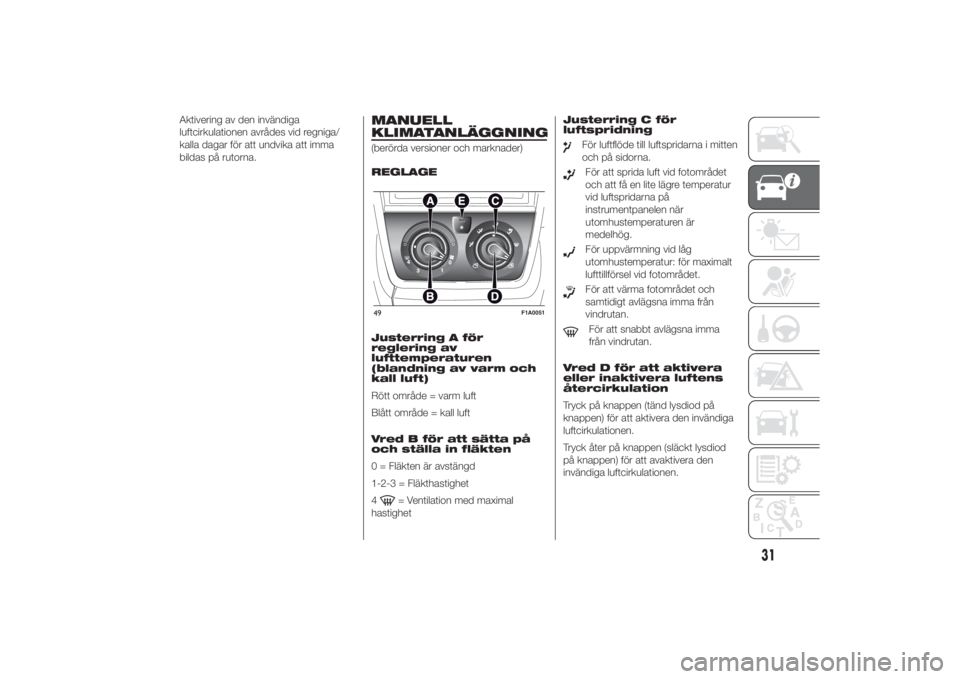

REGLAGE
Justerring A för
reglering av
lufttemperaturen
(blandning av varm och
kall luft)
Rött område = varm luft
Blått område = kall luft
Vred B för att sätta på
och ställa in fläkten
0 = Fläkten är avstängd
1-2-3 = Fläkthastighet
4
= Ventilation med maximal
hastighetJusterring C för
luftspridning
För luftflöde till luftspridarna i mitten
och på sidorna.För att sprida luft vid fotområdet
och att få en lite lägre temperatur
vid luftspridarna på
instrumentpanelen när
utomhustemperaturen är
medelhög.För uppvärmning vid låg
utomhustemperatur: för maximalt
lufttillförsel vid fotområdet.För att värma fotområdet och
samtidigt avlägsna imma från
vindrutan.För att snabbt avlägsna imma
från vindrutan.
Vred D för att aktivera
eller inaktivera luftens
återcirkulation
Tryck på knappen (tänd lysdiod på
knappen) för att aktivera den invändiga
luftcirkulationen.
Tryck åter på knappen (släckt lysdiod
på knappen) för att avaktivera den
invändiga luftcirkulationen.
49
F1A0051
31

Knapp E för aktivering/
avaktivering av
klimatanläggningen
Tryck på knappen (tänd lysdiod på
knappen) för att aktivera
klimatanläggningen.
Tryck åter på knappen (släckt lysdiod
på knappen) för att avaktivera
klimatanläggningen.
VENTILATION I
PASSAGERARUTRYMMET
Gör så här för att få en bra ventilation i
passagerarutrymmet:
❒Vrid justerringen A till det blå
området.
❒Stäng av den invändiga
återcirkulationen av luften genom att
ställa vred D på
.
❒Vrid justerringen C till
.
❒Vrid vredet B till önskad hastighet.
KLIMATANLÄGGNING
(kylning)
För att uppnå den snabbaste
kylningseffekten, gör så här:
❒Vrid justerringen A till det blå
området.
❒Sätt på återcirkulationen av luften i
bilen genom att ställa ratt D på
.
❒Vrid justerringen C till
.❒Aktivera klimatanläggningen genom
att trycka på knappen E. Lysdioden
tänds på knappen E.
❒Vrid ratten B till 4
(högsta
fläkthastighet).
Inställning av kylningen
❒Vrid justerringen A åt höger för att
öka temperaturen.
❒Stäng av den invändiga
återcirkulationen av luften genom att
ställa vred D på.
❒Vrid ratten B för att minska
fläkthastigheten.
OBSERVERA! När du trycker på knapp
E på luftkonditioneringens kompressor,
aktiveras funktionen endast om du
väljer minst den första fläkthastigheten
(ratt B).
UPPVÄRMNING AV
PASSAGERARUTRYMMET
Gör så här:
❒Vrid justerringen A till det röda
området.
❒Vrid justerringen C till önskat läge.
❒Vrid vredet B till önskad hastighet.SNABBUPPVÄRMNING AV
PASSAGERARUTRYMMET
Gör så här för att uppnå snabbast
möjliga uppvärmning:
❒Vrid justerringen A till det röda
området.
❒Sätt på återcirkulationen av luften i
bilen genom att ställa ratt D på
.
❒Vrid justerringen C till
.
❒Vrid vredet B till 4
(maximal
fläkthastighet).
Använd sedan reglagen för att ställa in
önskad komfort och vrid vredet D till
för att stänga av den invändiga
luftcirkulationen och undvika imma på
rutorna.
OBSERVERA! Vid kallstart behöver du
vänta några minuter tills vätskan i
systemet har nått optimal
arbetstemperatur.
AVIMNING/
SNABBAVISNING AV
FRÄMRE RUTOR
(VINDRUTA OCH
SIDORUTOR)
Gör så här:
❒Vrid justerringen A till det röda
området.
❒Vrid vredet B till 4
(maximal
fläkthastighet).
32
KÄNNEDOM OM FORDONET

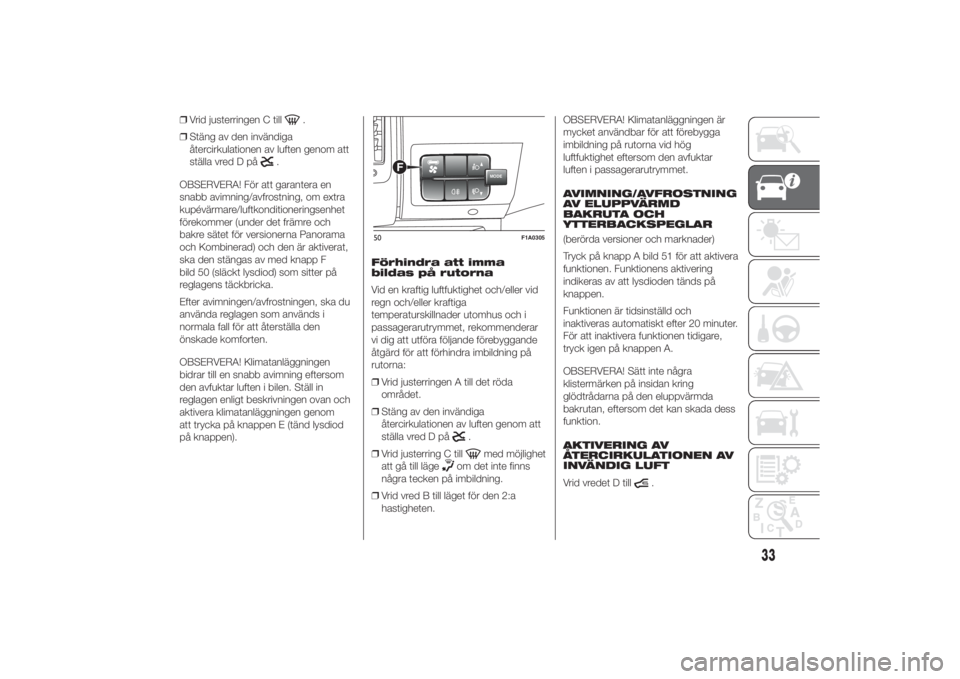

❒Vrid justerringen C till
.
❒Stäng av den invändiga
återcirkulationen av luften genom att
ställa vred D på
.
OBSERVERA! För att garantera en
snabb avimning/avfrostning, om extra
kupévärmare/luftkonditioneringsenhet
förekommer (under det främre och
bakre sätet för versionerna Panorama
och Kombinerad) och den är aktiverat,
ska den stängas av med knapp F
bild 50 (släckt lysdiod) som sitter på
reglagens täckbricka.
Efter avimningen/avfrostningen, ska du
använda reglagen som används i
normala fall för att återställa den
önskade komforten.
OBSERVERA! Klimatanläggningen
bidrar till en snabb avimning eftersom
den avfuktar luften i bilen. Ställ in
reglagen enligt beskrivningen ovan och
aktivera klimatanläggningen genom
att trycka på knappen E (tänd lysdiod
på knappen).Förhindra att imma
bildas på rutorna
Vid en kraftig luftfuktighet och/eller vid
regn och/eller kraftiga
temperaturskillnader utomhus och i
passagerarutrymmet, rekommenderar
vi dig att utföra följande förebyggande
åtgärd för att förhindra imbildning på
rutorna:
❒Vrid justerringen A till det röda
området.
❒Stäng av den invändiga
återcirkulationen av luften genom att
ställa vred D på
.
❒Vrid justerring C till
med möjlighet
att gå till läge
om det inte finns
några tecken på imbildning.
❒Vrid vred B till läget för den 2:a
hastigheten.OBSERVERA! Klimatanläggningen är
mycket användbar för att förebygga
imbildning på rutorna vid hög
luftfuktighet eftersom den avfuktar
luften i passagerarutrymmet.
AVIMNING/AVFROSTNING
AV ELUPPVÄRMD
BAKRUTA OCH
YTTERBACKSPEGLAR
(berörda versioner och marknader)
Tryck på knapp A bild 51 för att aktivera
funktionen. Funktionens aktivering
indikeras av att lysdioden tänds på
knappen.
Funktionen är tidsinställd och
inaktiveras automatiskt efter 20 minuter.
För att inaktivera funktionen tidigare,
tryck igen på knappen A.
OBSERVERA! Sätt inte några
klistermärken på insidan kring
glödtrådarna på den eluppvärmda
bakrutan, eftersom det kan skada dess
funktion.
AKTIVERING AV
ÅTERCIRKULATIONEN AV
INVÄNDIG LUFT
Vrid vredet D till
.
MODE
F
50
F1A0305
33

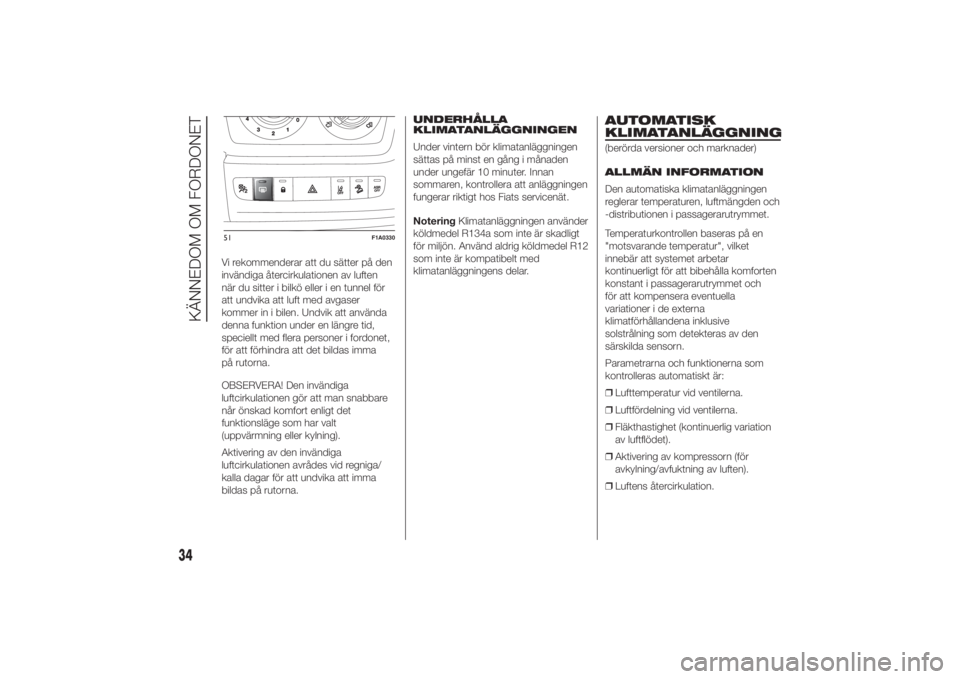

Vi rekommenderar att du sätter på den
invändiga återcirkulationen av luften
när du sitter i bilkö eller i en tunnel för
att undvika att luft med avgaser
kommer in i bilen. Undvik att använda
denna funktion under en längre tid,
speciellt med flera personer i fordonet,
för att förhindra att det bildas imma
på rutorna.
OBSERVERA! Den invändiga
luftcirkulationen gör att man snabbare
når önskad komfort enligt det
funktionsläge som har valt
(uppvärmning eller kylning).
Aktivering av den invändiga
luftcirkulationen avrådes vid regniga/
kalla dagar för att undvika att imma
bildas på rutorna.UNDERHÅLLA
KLIMATANLÄGGNINGEN
Under vintern bör klimatanläggningen
sättas på minst en gång i månaden
under ungefär 10 minuter. Innan
sommaren, kontrollera att anläggningen
fungerar riktigt hos Fiats servicenät.
NoteringKlimatanläggningen använder
köldmedel R134a som inte är skadligt
för miljön. Använd aldrig köldmedel R12
som inte är kompatibelt med
klimatanläggningens delar.
AUTOMATISK
KLIMATANLÄGGNING(berörda versioner och marknader)
ALLMÄN INFORMATION
Den automatiska klimatanläggningen
reglerar temperaturen, luftmängden och
-distributionen i passagerarutrymmet.
Temperaturkontrollen baseras på en
"motsvarande temperatur", vilket
innebär att systemet arbetar
kontinuerligt för att bibehålla komforten
konstant i passagerarutrymmet och
för att kompensera eventuella
variationer i de externa
klimatförhållandena inklusive
solstrålning som detekteras av den
särskilda sensorn.
Parametrarna och funktionerna som
kontrolleras automatiskt är:
❒Lufttemperatur vid ventilerna.
❒Luftfördelning vid ventilerna.
❒Fläkthastighet (kontinuerlig variation
av luftflödet).
❒Aktivering av kompressorn (för
avkylning/avfuktning av luften).
❒Luftens återcirkulation.
51
F1A0330
34
KÄNNEDOM OM FORDONET

Alla dessa funktioner kan modifieras
manuellt, dvs. man kan manuellt välja
att aktivera eller inaktivera olika
funktioner och även modifiera de olika
inställningarna. På så sätt, inaktiveras
dock den automatiska kontrollen av
funktionerna som har modifierats
manuellt och systemet ingriper endast
av säkerhetsskäl (t ex. vid risk för
imbildning).
De manuella valen prioriteras alltid i
förhållande till automatiken och
minneslagras tills du trycker på
AUTO-knappen, utom i de fall då
systemet ingriper på grund av särskilda
säkerhetsförhållanden.
Den manuella inställningen av en
funktion påverkar inte kontrollen av de
andra i automatläge.
Den inkommande luftens temperatur
anpassas alltid till det värde som har
ställts in på displayen (utom då
anläggningen är avstängd eller i vissa
förhållanden då kompressorn är
avstängd).Systemet möjliggör manuella
inställningar eller modifikationer av
följande parametrar och funktioner:
lufttemperatur, fläkthastighet
(kontinuerlig variation), justering av
luftdistributionen i sju lägen, aktivering
av kompressorn, snabbfunktion för
avisning/avimning, återcirkulation av
luften, avstängning av systemet.

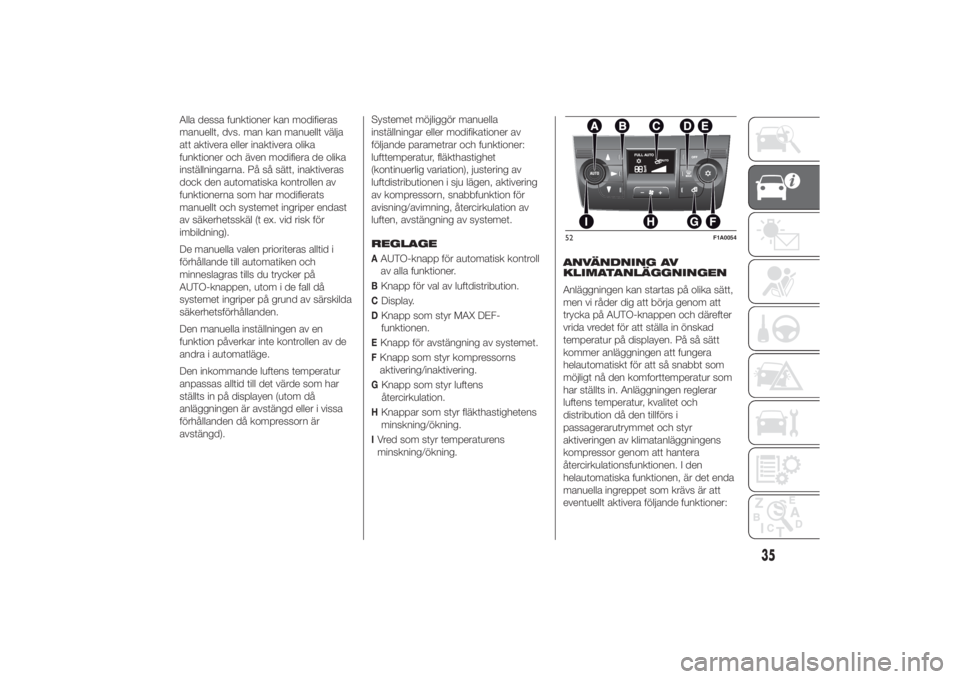

REGLAGE
AAUTO-knapp för automatisk kontroll
av alla funktioner.BKnapp för val av luftdistribution.CDisplay.DKnapp som styr MAX DEF-
funktionen.EKnapp för avstängning av systemet.FKnapp som styr kompressorns
aktivering/inaktivering.GKnapp som styr luftens
återcirkulation.HKnappar som styr fläkthastighetens
minskning/ökning.IVred som styr temperaturens
minskning/ökning.ANVÄNDNING AV
KLIMATANLÄGGNINGEN
Anläggningen kan startas på olika sätt,
men vi råder dig att börja genom att
trycka på AUTO-knappen och därefter
vrida vredet för att ställa in önskad
temperatur på displayen. På så sätt
kommer anläggningen att fungera
helautomatiskt för att så snabbt som
möjligt nå den komforttemperatur som
har ställts in. Anläggningen reglerar
luftens temperatur, kvalitet och
distribution då den tillförs i
passagerarutrymmet och styr
aktiveringen av klimatanläggningens
kompressor genom att hantera
återcirkulationsfunktionen. I den
helautomatiska funktionen, är det enda
manuella ingreppet som krävs är att
eventuellt aktivera följande funktioner:
52
F1A0054
35

❒
Luftens återcirkulation för att
alltid låta återcirkulationen vara på
eller avstängd.
❒För att påskynda avimningen/
avisningen av de främre rutorna,
bakrutan och ytterbackspeglarna.
Under anläggningens helautomatiska
funktion, går det att variera den
inställda temperaturen, luftdistributionen
och fläkthastigheten genom att när
som helst trycka på motsvarande
knappar eller vred. Anläggningen
modifierar automatiskt de egna
inställningarna för att anpassa sig till de
nya kraven. Under den helautomatiska
funktionen (FULL AUTO), försvinner
texten FULL då du ändrar fördelningen
och/eller luftmängden och/eller
aktiveringen av kompressorn och/eller
återcirkulationen. På detta sätt övergår
funktionerna från en automatisk kontroll
till en manuell kontroll tills du åter
trycker på knappen AUTO. Med en eller
flera funktioner aktiverade manuellt,
fortsätter regleringen av
lufttemperaturen att skötas automatiskt,
utom då kompressorn är frånkopplad.
I detta läge får luften som tillförs i
passagerarutrymmet inte ha en lägre
temperatur än utomhusluften.REGLAGE
Inställningsratt för
lufttemperatur (I)
Om du vrider ratten medurs eller
moturs höjs eller sänks
lufttemperaturen i passagerarutrymmet.
Den inställda temperaturen visas på
displayen.
Vrid ratten helt åt höger eller vänster tills
du har valt HI eller LO för att aktivera
funktionerna för maximal uppvärmning
eller kylning:
❒Funktion HI (maximal uppvärmning):
Aktiveras genom att vrida
inställningsratten för temperaturen
medurs tills man överstiger maximalt
värde (32° C).
Denna funktion kan aktiveras när du vill
värma passagerarutrymmet genom
att använda anläggningens effekt
maximalt. I detta läge, går systemet ut
ur det automatiska
temperaturinställningssystemet och
ställer in luftblandningen på maximal
uppvärmning med fast hastighet och
luftdistribution.
I synnerhet, om uppvärmningsvätskan
inte är tillräckligt varm, uppnår man inte
genast fläktens maximala hastighet,
för att begränsa tillförseln av kylig luft i
passagerarutrymmet.Då funktionen är aktiverad, kan alla
manuella inställningar utföras.
För att koppla ifrån funktionen, räcker
det att vrida inställningsratten för
temperaturen moturs och ställa in
önskad temperatur.
❒Funktion LO (maximal kylning):
Aktiveras genom att vrida
inställningsratten för temperaturen
moturs förbi minimivärdet (16° C).
Denna funktion kan aktiveras när du vill
kyla passagerarutrymmet genom att
använda systemet effekt maximalt.
I detta läge lämnar systemet det
automatiska
temperaturregleringssystemet och
ställer in luftblandningen på maximal
kylning, en fast hastighet och
luftdistribution. Då funktionen är
aktiverad, kan alla manuella inställningar
utföras.
För att koppla ifrån funktionen, räcker
det att vrida inställningsratten för
temperaturen medurs och ställa in
önskad temperatur.
Knappar för
luftdistribution (B)
Genom att trycka på dessa knappar,
går det att ställa in en av sju möjliga
luftdistributioner manuellt:
36
KÄNNEDOM OM FORDONET
