FIAT DUCATO 2014 Instrukcja obsługi (in Polish)

61) System HBA jest elementem
wspomagającym jazdę: kierowca
nigdy nie powinien ograniczać
uwagi poświęcanej na
prowadzenie samochodu.
Odpowiedzialność za bezpieczną
jazdę ponosi zawsze kierowca.
Działania systemu HBA nie należy
nigdy poddawać próbie w sposób
nieracjonalny lub niebezpieczny,
co może zagrozić bezpieczeństwu
kierowcy, pasażerom samochodu
i innym użytkownikom ruchu
drogowego.
62) Osiągi samochodu
wyposażonego w ERM nie
powinny być nigdy poddawane
próbie w sposób nieostrożny i
niebezpieczny, z możliwością
narażenia na niebezpieczeństwo
kierowcy i innych osób.
OSTRZEŻENIE
7) Zbyt długie użytkowanie systemu
może doprowadzić do przegrzania
układu hamulcowego. W razie
przegrzania hamulców system
HDC, o ile jest aktywny, będzie
stopniowo wyłączany, o czym
kierowca zostanie odpowiednio
poinformowany (dioda w
przycisku zgaśnie); będzie
możliwość ponownego
uruchomienia go, gdy
temperatura hamulców spadnie
do wartości optymalnej.
Odległość, jaką można przebyć,
zależy od temperatury hamulców,
a także od stopnia nachylenia
wzniesienia, obciążenia i
prędkości samochodu.

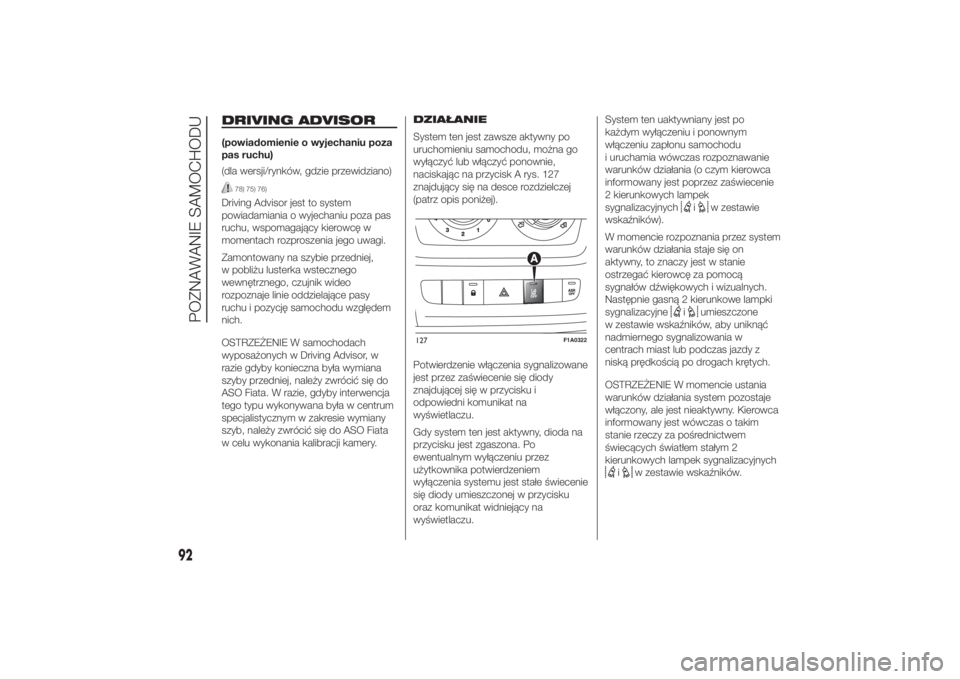

SYSTEM TRACTION
PLUS(dla wersji/rynków, gdzie przewidziano)
Traction Plus jest to system
wspomagający jazdę oraz ruszanie na
nawierzchniach o niskiej przyczepności
kół i niejednolitej powierzchni
(śnieg/asfalt, lód/asfalt, błoto/asfalt itp.),
umożliwiający optymalny rozdział siły
napędowej w ramach danej osi, gdy
oba koła wpadają w poślizg.
Traction Plus hamuje kołem, które traci
przyczepność (lub ślizga się bardziej
od pozostałych), a tym samym przenosi
siłę napędową na to, które lepiej
trzyma się podłoża.
Funkcję tę włącza się ręcznie poprzez
naciśnięcie przycisku A na desce
rozdzielczej rys. 126 i działa ona poniżej
wartości progowej 50 km/h. Po
przekroczeniu tej prędkości wyłącza się
automatycznie (dioda w przycisku
świeci się) i ponownie uruchamia w
momencie, gdy prędkość spada
poniżej wartości progowej 30 km/h.
63) 64)
87
10-3-2014 11:32 Pagina 87

Działanie Traction Plus
W momencie uruchomienia pojazdu
system ten jest nieaktywny. W celu
uaktywnienia systemu Traction Plus
należy nacisnąć przycisk A rys. 126:
dioda w przycisku zaświeci się.
Aktywacja systemu Traction Plus
powoduje włączenie następujących
funkcji:
❒zablokowanie działania ASR w celu
całkowitego wykorzystania momentu
napędowego silnika;
❒efekt zablokowania mechanizmu
różnicowego na przedniej osi,
poprzez układ hamulcowy, w celu
zoptymalizowania napędu na
niejednolitych nawierzchniach.
W razie usterki systemu Traction Plus w
zestawie wskaźników będzie świecić
się lampka sygnalizacyjna
.Podróżując z zamontowanymi
łańcuchami po drodze pokrytej
śniegiem, wskazane jest włączyć
system Traction Plus, przez co
blokowane jest działanie funkcji ASR: w
tego typu warunkach poślizg kół
napędowych w fazie ruszania umożliwia
uzyskanie większego momentu
napędowego.
UWAGA
63) System Traction Plus zapewnia
oczekiwane korzyści wyłącznie na
drogach o niejednolitej
nawierzchni i/lub zróżnicowanej
pod danym kołem napędzanym.
64) Dopóki manewr ruszania nie jest
ukończony, konieczne jest
wciskanie do oporu pedału
przyspieszenia, aby przekazać
cały moment napędowy na koło,
które ma przyczepność.
SYSTEM TPMS (Tyre
Pressure
Monitoring System)(dla wersji/rynków, gdzie przewidziano)
65) 66) 67) 68) 69) 70) 71) 72) 73)
OPIS
System kontroli ciśnienia w oponach
(TPMS) sygnalizuje kierowcy
ewentualne niskie ciśnienie w oponach
w porównaniu z wartościami ciśnienia
zimnych opon, jakie zalecane są dla
samochodu.
Ciśnienie w oponach jest różne w
zależności od temperatury, co oznacza,
że wraz ze spadkiem temperatury
zewnętrznej maleje ciśnienie w
oponach.
Ciśnienie w oponach powinno być
zawsze wyregulowane w oparciu o
wartości pompowania podawane dla
opon zimnych. Ciśnienie pompowania
opon zimnych to ciśnienie opon po
co najmniej trzech godzinach postoju
samochodu lub przejechaniu mniej
niż 1,6 km po okresie trzech godzin.
Ciśnienie pompowania opon zimnych
nie powinno przekraczać maksymalnej
wartości ciśnienia pompowania opon
wytłoczonej na boku opony.
126
F1A0325
88
POZNAWANIE SAMOCHODU
10-3-2014 11:32 Pagina 88

Ciśnienie w oponach wzrasta również
podczas jazdy samochodem: jest to
normalne zjawisko i nie wymaga
jakiejkolwiek regulacji ciśnienia.
System TPMS będzie sygnalizował
kierowcy stan niskiego ciśnienia w
oponach do momentu wyeliminowania
takiego stanu; sygnalizacja będzie miała
miejsce do momentu, w którym
wartości ciśnienia będą zgodne lub
wyższe od tych, jakie zalecane są dla
opon zimnych. Gdy lampka
sygnalizacyjna
kontroli niskiego
ciśnienia w oponach świeci światłem
stałym, ciśnienie napompowania należy
wyregulować do wartości zalecanych
dla opon zimnych. Po automatycznym
zaktualizowaniu się systemu lampka
sygnalizacyjna kontroli ciśnienia w
oponach gaśnie. Może być konieczne
prowadzenie samochodu przez około
20 minut z prędkością przekraczającą
20 km/h, aby system TPMS miał
możliwość otrzymania tego typu
sygnału.
UWAGA
❒System TPMS nie zastępuje
normalnych czynności serwisowych
niezbędnych dla zapewnienia
właściwego stanu opon; służy on
jedynie do sygnalizowania
ewentualnych anomalii ciśnienia w
oponach.❒Systemu TPMS nie można więc
wykorzystywać jako presostatu
podczas regulacji ciśnienia
napompowania opon.
❒Jazda z niewystarczająco
napompowanymi oponami
spowoduje przegrzanie się ich i może
być przyczyną ich uszkodzenia.
Niewystarczające napompowanie
ogranicza skuteczność zużycia i
trwałości bieżnika, a także może
niekorzystnie wpłynąć na własności
jezdne samochodu i drogę jego
hamowania.
❒TPMS nie zastępuje prawidłowej
konserwacji opon. Kierowca
odpowiada za utrzymanie
prawidłowego poziomu ciśnienia w
oponach, mierząc go za pomocą
odpowiedniego presostatu, również
w sytuacji, w której ciśnienie
napompowania nie spadło do
wartości, która mogła spowodować
zaświecenie się lampki
sygnalizacyjnej kontroli ciśnienia w
oponach.❒System TPMS sygnalizuje kierowcy
ewentualne występowanie stanu
niewystarczającego ciśnienia w
oponach. Jeśli ciśnienie spadnie
poniżej wartości, która jest
niewystarczająca, z jakiegokolwiek
powodu, w tym także ze względu na
niską temperaturę i zwyczajną utratę
ciśnienia w oponie.
❒Sezonowe zmiany temperatury mają
wpływ na poziom ciśnienia w
oponach.
TPMS wykorzystuje urządzenia
bezprzewodowe z czujnikami
elektronicznymi zamontowanymi na
obręczach kół do stałego kontrolowania
wartości ciśnienia w oponach. Czujniki,
zamontowane na każdym kole jako
część trzonka zaworu, przekazują
różne informacje o oponach do modułu
odbiornika w celu wykonania przeliczeń
ciśnienia.
OSTRZEŻENIE Regularne
kontrolowanie i utrzymywanie
prawidłowego poziomu ciśnienia we
wszystkich czterech oponach ma
szczególne znaczenie.
89
10-3-2014 11:32 Pagina 89

Ostrzeżenia o niskim
ciśnieniu ze strony
systemu kontroli
ciśnienia w oponach
System ten powiadamia kierowcę w
przypadku spadku ciśnienia w jednej
lub kilku oponach, zaświecając w
zestawie wskaźników lampkę
sygnalizacyjną
(jednocześnie
pojawia się komunikat ostrzegawczy i
emitowany jest sygnał akustyczny).
Należy wówczas możliwie jak
najszybciej zatrzymać samochód,
sprawdzić ciśnienie napompowania
każdej opony i napompować je do
wartości ciśnienia zalecanej dla opony
zimnej w tym samochodzie. System ten
aktualizuje się automatyczniei-po
wykonaniu aktualizacji dotyczącej
ciśnienia w oponach - lampka
sygnalizacyjna kontroli ciśnienia w
oponach gaśnie. Może być konieczne
prowadzenie samochodu przez około
20 minut z prędkością przekraczającą
20 km/h, aby system miał możliwość
otrzymania tego typu sygnału.Anomalie w działaniu
systemu TPMS
O anomalii systemu świadczy
zaświecona specjalna lampka
sygnalizacyjna
, która najpierw miga
przez 75 sekund, a następnie świeci
światłem stałym. Sytuacja taka może
mieć miejsce w którejkolwiek z
poniższych okoliczności:
❒Zakłócenia spowodowane
urządzeniami elektronicznymi lub
bliskością emitowanych analogowych
częstotliwości radiowych w pobliżu
czujników TPMS.
❒Zastosowanie powłok
zaciemniających, które zakłócają
sygnały fal radiowych.
❒Występowanie śniegu lub lodu na
kołach lub w nadkolach.
❒Zastosowanie łańcuchów
przeciwpoślizgowych.
❒Zastosowanie kół/opon
niewyposażonych w czujniki TPMS.
❒Koło zapasowe nie dysponuje
czujnikiem kontroli ciśnienia w
oponie. Dlatego ciśnienie w tej
oponie nie jest kontrolowane przez
system.❒Jeśli dojazdowe koło zapasowe
montowane jest w miejscu opony o
ciśnieniu niższym od limitu
niewystarczającego ciśnienia, przy
kolejnym wyłączeniu i włączeniu
zapłonu zostanie wyemitowany
sygnał akustyczny i zaświeci się
lampka sygnalizacyjna
.
❒W przypadku naprawy lub wymiany
opony oryginalnej i ponownego jej
montażu w samochodzie w miejsce
dojazdowego koła zapasowego,
system TPMS aktualizuje się
automatycznie i lampka
sygnalizacyjna gaśnie, pod
warunkiem, że żadna z czterech
zamontowanych opon nie ma
ciśnienia niższego od limitu
niewystarczającego ciśnienia. Może
być konieczne prowadzenie
samochodu przez około 20 minut z
prędkością przekraczającą 20 km/h,
aby system TPMS miał możliwość
otrzymania tego typu sygnału.
90
POZNAWANIE SAMOCHODU
10-3-2014 11:32 Pagina 90

OSTRZEŻENIA
UWAGA
65) System TPMS został
zaprojektowany dla opon i kół z
oryginalnego wyposażenia
samochodu. Wartości ciśnienia i
powiadomienia systemu TPMS
zostały określone dla rozmiaru
opon zamontowanych w
samochodzie. W przypadku
korzystania z urządzeń
zastępczych, które są innego
rozmiaru, typu i/lub gatunku,
może mieć miejsce niepożądane
działanie systemu lub uszkodzenie
czujników. Nieoryginalne koła
zamienne mogą spowodować
uszkodzenie czujnika. Jeśli
samochód wyposażony jest w
system TPMS, nie należy
stosować uszczelniacza do opon
lub odważników, ponieważ
mogłyby one uszkodzić czujniki.
66) Jeśli system sygnalizuje spadek
ciśnienia w konkretnej oponie,
zaleca się sprawdzić ciśnienie we
wszystkich czterech oponach.67) System TPMS nie zwalnia
kierowcy z obowiązku
sprawdzania ciśnienia w oponach
co miesiąc; nie stanowi on funkcji
zastępczej w zakresie konserwacji
czy bezpieczeństwa.
68) Ciśnienie w oponach powinno
być sprawdzane, gdy opony są
zimne. Jeśli z jakiegokolwiek
powodu ciśnienie sprawdzane jest
w oponach nagrzanych, nie
należy zmniejszać poziomu
ciśnienia, nawet jeśli przekracza
on zalecaną wartość, a ponowić
kontrolę, gdy opony będą zimne.
69) System TPMS nie jest w stanie
zasygnalizować nagłego obniżenia
ciśnienia w oponach (na przykład
w przypadku pęknięcia opony).
W takiej sytuacji należy zatrzymać
samochód, hamując ostrożnie i
bez wykonywania nagłych
skrętów.
70) System informuje jedynie o
niskim poziomie ciśnienia w
oponach: nie jest w stanie ich
napompować.
71) Niewystarczające
napompowanie opon powoduje
wzrost zużycia paliwa, ogranicza
trwałość bieżnika i może mieć
wpływ na bezpieczne
prowadzenie samochodu.72) Po skontrolowaniu lub
wyregulowaniu ciśnienia w
oponach należy zawsze
zamontować kapturek na trzonku
zaworu. Uniemożliwi to
przedostanie się wilgoci i
zabrudzeń do wnętrza trzonka
zaworu, co mogłoby uszkodzić
czujnik kontroli ciśnienia w
oponach.
73) Zestaw do naprawy opon
(Fix&Go), dostępny na
wyposażeniu samochodu (dla
wersji/rynków, gdzie
przewidziano), jest kompatybilny z
czujnikami systemu TPMS;
zastosowanie uszczelniaczy
niezgodnych z tym, który
występuje w oryginalnym
zestawie, może zakłócić działanie
systemu. W razie zastosowania
uszczelniaczy niezgodnych z tym,
który jest na wyposażeniu, zaleca
się zlecić sprawdzenie czujników
systemu TPMS
wykwalifikowanemu personelowi
serwisowemu.
91
10-3-2014 11:32 Pagina 91

DRIVING ADVISOR(powiadomienie o wyjechaniu poza
pas ruchu)
(dla wersji/rynków, gdzie przewidziano)
78) 75) 76)
Driving Advisor jest to system
powiadamiania o wyjechaniu poza pas
ruchu, wspomagający kierowcę w
momentach rozproszenia jego uwagi.
Zamontowany na szybie przedniej,
w pobliżu lusterka wstecznego
wewnętrznego, czujnik wideo
rozpoznaje linie oddzielające pasy
ruchu i pozycję samochodu względem
nich.
OSTRZEŻENIE W samochodach
wyposażonych w Driving Advisor, w
razie gdyby konieczna była wymiana
szyby przedniej, należy zwrócić się do
ASO Fiata. W razie, gdyby interwencja
tego typu wykonywana była w centrum
specjalistycznym w zakresie wymiany
szyb, należy zwrócić się do ASO Fiata
w celu wykonania kalibracji kamery.DZIAŁANIE
System ten jest zawsze aktywny po
uruchomieniu samochodu, można go
wyłączyć lub włączyć ponownie,
naciskając na przycisk A rys. 127
znajdujący się na desce rozdzielczej
(patrz opis poniżej).
Potwierdzenie włączenia sygnalizowane
jest przez zaświecenie się diody
znajdującej się w przycisku i
odpowiedni komunikat na
wyświetlaczu.
Gdy system ten jest aktywny, dioda na
przycisku jest zgaszona. Po
ewentualnym wyłączeniu przez
użytkownika potwierdzeniem
wyłączenia systemu jest stałe świecenie
się diody umieszczonej w przycisku
oraz komunikat widniejący na
wyświetlaczu.System ten uaktywniany jest po
każdym wyłączeniu i ponownym
włączeniu zapłonu samochodu
i uruchamia wówczas rozpoznawanie
warunków działania (o czym kierowca
informowany jest poprzez zaświecenie
2 kierunkowych lampek
sygnalizacyjnych
i
w zestawie
wskaźników).
W momencie rozpoznania przez system
warunków działania staje się on
aktywny, to znaczy jest w stanie
ostrzegać kierowcę za pomocą
sygnałów dźwiękowych i wizualnych.
Następnie gasną 2 kierunkowe lampki
sygnalizacyjne
i
umieszczone
w zestawie wskaźników, aby uniknąć
nadmiernego sygnalizowania w
centrach miast lub podczas jazdy z
niską prędkością po drogach krętych.
OSTRZEŻENIE W momencie ustania
warunków działania system pozostaje
włączony, ale jest nieaktywny. Kierowca
informowany jest wówczas o takim
stanie rzeczy za pośrednictwem
świecących światłem stałym 2
kierunkowych lampek sygnalizacyjnych
i
w zestawie wskaźników.
127
F1A0322
92
POZNAWANIE SAMOCHODU
10-3-2014 11:32 Pagina 92

WARUNKI AKTYWNEGO
DZIAŁANIA
Po włączeniu system jest aktywny
wyłącznie w przypadku występowania
następujących warunków:
❒jazda do przodu (brak włączonego
biegu wstecznego);
❒system nie rozpoznaje błędów;
❒kalibracja w toku;
❒prędkość samochodu w przedziale
między 60 km/h a maksymalną
prędkością samochodu;
❒obecność linii ograniczających pas
ruchu, widocznych i nie
uszkodzonych z obu stron;
❒odpowiednie warunki widoczności;
❒jazda po drodze prostej lub z
zakrętami o szerokim łuku;
❒wystarczające pole widzenia
(bezpieczna odległość od pojazdu
poprzedzającego);
❒kierunkowskazy niewłączone w
kierunku wyjazdu z pasa ruchu (np.
kierunek wyjazdu z pasa ruchu
prawy, włączony prawy
kierunkowskaz);
❒kierunek pojazdu stale w pobliżu linii
wyznaczających pas ruchu
(trajektoria samochodu jest zgodna z
liniami wyznaczającymi pas ruchu);❒nieutrzymywanie pozycji samochodu
w pobliżu linii wyznaczającej pas
ruchu.
WŁĄCZANIE/WYŁĄCZANIE
SYSTEMU
Gdy system ten jest aktywny, jeśli
samochód zbliża się do jednej z linii
wyznaczającej bok pasa ruchu lub
jednej z 2 linii granicznych pasa ruchu,
kierowca jest powiadamiany za
pomocą sygnału akustycznego
(dochodzącego ze strony przekraczanej
linii pasa w przypadku występowania
systemu radionawigacji), któremu
towarzyszy świecenie się w zestawie
wskaźników lampki sygnalizacyjnej
odpowiadającej danemu kierunkowi (
lub
).
W przypadku, gdy kierowca włączy
kierunkowskaz, aby celowo zmienić
pas ruchu lub wyprzedzić inny
samochód, system zawiesza funkcję
powiadamiania kierowcy.
Jeśli kierowca kontynuuje celową
zmianę pasa ruchu, system zawiesza
funkcję powiadamiania
ostrzegawczego, pozostaje jednak
włączony, jeśli warunki działania nie są
spełnione lub aktywny, jeśli warunki
działania są przekroczone (patrz
specjalna sekcja poniżej).WYŁĄCZANIE SYSTEMU
Tryb ręczny
System ten można wyłączyć,
naciskając przycisk A rys. 127
umieszczony w desce rozdzielczej.
Potwierdzeniem wyłączenia systemu
jest zaświecenie diody na przycisku
i wyświetlenie na ekranie specjalnego
komunikatu.
Tryb automatyczny
System ten wyłącza się automatycznie,
gdy funkcja Start&Stop jest aktywna.
System uruchomi się ponownie i
sprawdzi warunki działania po
włączeniu samochodu i rozpoczęciu
jazdy.
AWARIA SYSTEMU
W przypadku nieprawidłowego
działania system ten sygnalizuje
kierowcy anomalię za pośrednictwem
specjalnego komunikatu na
wyświetlaczu i za pomocą sygnału
akustycznego oraz poprzez
podświetlenie specjalnej ikony
na
wyświetlaczu (dla wersji/rynków, gdzie
przewidziano).
93
10-3-2014 11:32 Pagina 93

OSTRZEŻENIA
Powiadomienie o przekroczeniu linii
pasa ruchu nie jest w stanie działać z
powodu nadmiernego i niedokładnie
wyważonego ładunku.
Na działanie systemu może mieć w
pewnych przypadkach negatywny
wpływ budowa terenu/struktura
przejeżdżanego odcinka drogi (na
przykład przejeżdżanie przez progi
zwalniające), niesprzyjające warunki
widoczności (na przykład mgła, deszcz,
śnieg), ekstremalne warunki oświetlenia
(na przykład oślepienie słońcem,
całkowita ciemność) lub brak czystości
bądź uszkodzenie, nawet częściowe,
szyby przedniej w miejscu w pobliżu
kamery.
Funkcja powiadamiania o przekroczeniu
pasa ruchu nie będzie działać w
przypadku nieprawidłowości w
działaniu następujących systemów
bezpieczeństwa: ABS, ESP, ASR i
Traction Plus.
Na działanie systemu mogą mieć
negatywny wpływ zmienne warunki
widoczności (np. mgła, deszcz, śnieg),
warunki oświetlenia zewnętrznego
(np. oślepienie słońcem, ciemność),
zanieczyszczenie lub uszkodzenie
nawet częściowe szyby przedniej przed
strefą kamery.Strefa szyby przedniej w miejscu
kamery nie może być częściowo ani
całkowicie zasłonięta przez żadne
przedmioty (np. naklejki, taśmy
zabezpieczające itd.)
UWAGA
74) Gdyby zmiana ładunku
spowodowała silne wahania w
nachyleniu kamery, system może
tymczasowo nie działać, aby
umożliwić samokalibrację tego
urządzenia.
75) Sygnalizacja przekroczenia pasa
ruchu nie jest systemem jazdy
automatycznej i nie zastępuje
kierowcy w kontroli nad
trajektorią jazdy samochodu.
Kierowca jest osobiście
odpowiedzialny za zachowanie
właściwej ostrożności,
dostosowanej do warunków ruchu
drogowego oraz za kontrolę
bezpieczeństwa trajektorii
samochodu.76) Przy mało widocznych liniach
wyznaczających pasy ruchu,
liniach nakładających się
lub braku linii system może nie
wspomagać kierowcy: w tego typu
sytuacji Driving Advisor będzie
nieaktywny.
94
POZNAWANIE SAMOCHODU
10-3-2014 11:32 Pagina 94

TABELA ZBIORCZA SYGNALIZACJI PODCZAS UŻYWANIA DRIVING ADVISOR
Stan diody w
przyciskuKomunikat na
wyświetlaczuStan symbolu na
wyświetlaczuSygnalizacja
akustycznaZnaczenie
Zgaszona – – –system włączony
(włączany
automatycznie po
każdym włączeniu
zapłonu)
ZgaszonaDriving Advisor
włączonylampki sygnalizacyjne
i
świecą światłem
stałym-system włączony, ale
nie ma odpowiednich
warunków do działania
ZgaszonaDriving Advisor
włączony--system włączony i
występują
odpowiednie warunki
do działania: system
może przekazywać
ostrzeżenia
akustyczne-wizualne
Zgaszona -lampka sygnalizacyjna
migataksystem jest aktywny i
rozpoznaje warunki
działania: ostrzega o
oddalaniu się od lewej
linii
95
10-3-2014 11:32 Pagina 95

Stan diody w
przyciskuKomunikat na
wyświetlaczuStan symbolu na
wyświetlaczuSygnalizacja
akustycznaZnaczenie
Zgaszona -lampka sygnalizacyjna
migataksystem jest aktywny i
rozpoznaje warunki
działania: ostrzega o
oddalaniu się od
prawej linii
ZaświeconaDriving Advisor
wyłączony- nieSystem wyłączono
ręcznie
ZaświeconaDriving Advisor
niedostępny - patrz
instrukcjalampka sygnalizacyjna
awarii
taksystem jest w stanie
awarii: należy zwrócić
się do ASO Fiata
ZaświeconaDriving Advisor
niedostępny - należy
wyczyścić kamerę
przedniąlampka sygnalizacyjna
awariitaksystem jest w stanie
awarii: należy
wyczyścić szybę
przednią
96
POZNAWANIE SAMOCHODU
10-3-2014 11:32 Pagina 96
