PROTECÇÃO DO
AMBIENTEOs dispositivos utilizados para reduzir as
emissões dos motores a gasóleo são:❒conversor catalítico oxidante;
❒sistema de circulação dos gases de
escape (E.G.R.);
❒filtro de partículas (DPF) (para
versões/mercados, se previsto).
89)
FILTRO DE PARTÍCULAS
DPF (Diesel Particulate
Filter)
O Diesel Particulate Filter é um filtro
mecânico, introduzido no sistema de
descarga, que captura fisicamente as
partículas de carbono presentes nos
gases de escape do motor Diesel.
A adopção do filtro de partículas torna-se
necessária para eliminar quase
totalmente as emissões de partículas de
carbono em sintonia com as actuais/
futuras normas legislativas.
Durante o uso normal do veículo, a
centralina de controlo do motor regista
uma série de dados inerentes ao uso
(período de uso, tipo de percurso,
temperaturas atingidas, etc.) e determina
a quantidade de partículas acumulada
no filtro.Como o filtro consiste num sistema de
acumulação, deve ser regenerado (limpo)
periodicamente queimando as partículas
de carbono.
O procedimento de regeneração é
controlado automaticamente pela
centralina de controlo do motor em
função do estado de acumulação de
partículas e das condições de utilização
do veículo.
Durante a regeneração é possível que se
verifiquem os fenómenos seguintes:
aumento limitado do regime de mínimo,
activação do electroventilador, limitado
aumento dos fumos e elevadas
temperaturas no escape.
Estas situações não devem ser
interpretadas como anomalias e não
afectam o comportamento do veículo,
nem o ambiente. Em caso de
visualização da mensagem dedicada,
fazer referência ao parágrafo "Luzes
avisadoras e mensagens".
107

AVISO
89) Durante o funcionamento
normal, o filtro de partículas (DPF)
desenvolve temperaturas
elevadas. Portanto, não
estacionar o veículo por cima de
material inflamável (relva, folhas
secas, agulhas de pinheiro, etc.):
perigo de incêndio.
108
CONHECER O VEÍCULO

CONHECIMENTO DO QUADRO DE
INSTRUMENTOS
Esta secção do manual fornece-lhe todas
as informações úteis para conhecer,
interpretar e utilizar correctamente o
quadro de instrumentos.
QUADRO E INSTRUMENTOS DE
BORDO...........................................111
DISPLAY ........................................115
TRIP COMPUTER ...........................124
LUZES AVISADORAS E
MENSAGENS .................................127- LÍQUIDO DOS TRAVÕES
INSUFICIENTE / TRAVÃO DE MÃO
ENGATADO ........................................ 127
- AVARIA EBD .................................... 128
- AVARIA AIR BAG .............................. 128
- CINTOS DE SEGURANÇA NÃO
APERTADOS ...................................... 129
- EXCESSIVA TEMPERATURA DO
LÍQUIDO DE REFRIGERAÇÃO DO
MOTOR .............................................. 130
- INSUFICIENTE RECARGA DA
BATERIA ............................................. 130
- PRESSÃO DO ÓLEO MOTOR
INSUFICIENTE .................................... 131
-ÓLEO DO MOTOR DEGRADADO ..... 131
-FECHO INCOMPLETO DAS PORTAS
/ VÃO DE CARGA ............................... 132
- AVARIA NA DIRECÇÃO ASSISTIDA . 132
-AVARIA DAS SUSPENSÕES DE
AUTO-NIVELAMENTO ........................ 133
- AVARIA NO SISTEMA
EOBD/INJECÇÃO .............................. 134
- AVARIA DO ABS .............................. 135
-RESERVA DE COMBUSTÍVEL ........... 135
- PRÉ-AQUECIMENTO DAS
VELAS/AVARIA DE
PRÉ-AQUECIMENTO DAS VELAS ...... 136
- PRESENÇA DE ÁGUA NO FILTRO
GASÓLEO .......................................... 136-AVARIA NO SISTEMA DE
PROTECÇÃO DO VEÍCULO - FIAT
CODE ................................................. 137
- LUZES NEVOEIRO POSTERIORES .. 137
-SINALIZAÇÃO DE AVARIA
GENÉRICA ......................................... 138
-LIMPEZA DO DPF (FILTRO DE
PARTÍCULAS) EM CURSO ................. 139
-DESGASTE DAS PLACAS DOS
TRAVÕES ........................................... 140
-DRIVING ADVISOR ........................... 141
- SISTEMA T.P.M.S. ............................ 142
- LUZES DOS MÉDIOS ....................... 143
- FOLLOW ME HOME ........................ 143
- INDICADOR DE DIRECÇÃO
ESQUERDO ....................................... 143
- INDICADOR DE DIRECÇÃO DIREITO
............................................................ 144
-LUZES DE NEVOEIRO ...................... 144
- CRUISE CONTROL .......................... 144
-SPEED LIMITER ................................ 144
- LUZES DE MÁXIMOS
AUTOMÁTICAS .................................. 145
- LUZES DE MÁXIMOS ....................... 145
-AVARIA DAS LUZES EXTERNAS ....... 146
-AVARIA DAS LUZES DE STOP .......... 146
-AVARIA DO SINAL DE LUZES ........... 146
-POSSÍVEL PRESENÇA DE GELO NA
ESTRADA ........................................... 147
-VELOCIDADE LIMITE
ULTRAPASSADA ................................ 147
-MANUTENÇÃO PROGRAMADA ....... 147
-AVARIA DO SISTEMA DRIVING
ADVISOR ............................................ 148
-AVARIA TRAFFIC SIGN
RECOGNITION ................................... 148
109

-AUTONOMIA LIMITADA .................... 148
-ACTIVAÇÃO/DESACTIVAÇÃO DO
SISTEMA START&STOP ..................... 149
-AVARIA START&STOP ...................... 149
110

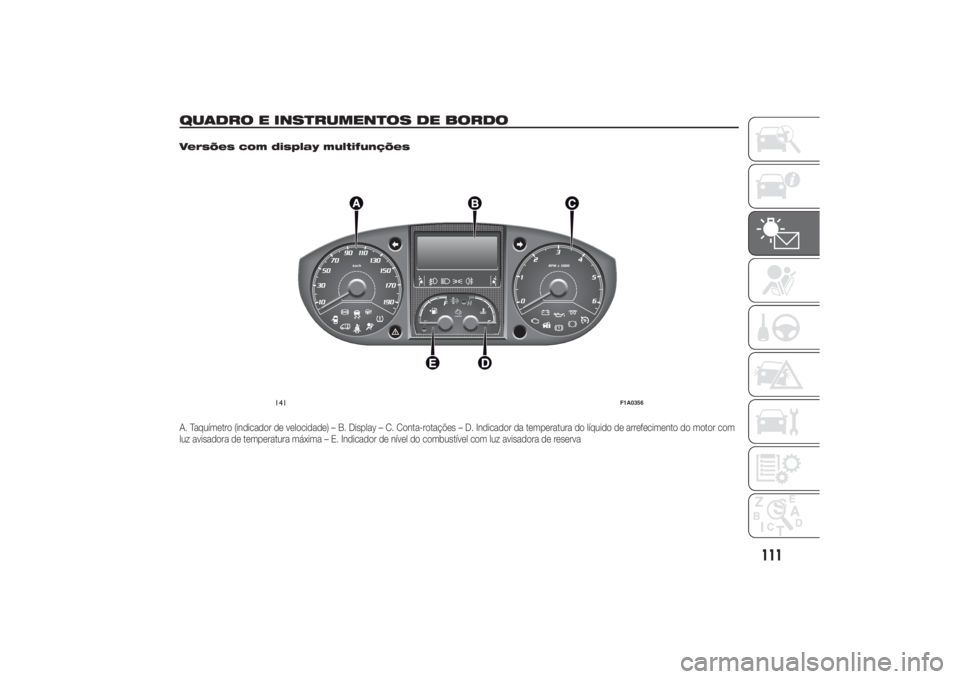

CONHECIMENTO DO QUADRO DE INSTRUMENTOS

QUADRO E INSTRUMENTOS DE BORDO
.
Versões com display multifunçõesA. Taquímetro (indicador de velocidade) – B. Display – C. Conta-rotações – D. Indicador da temperatura do líquido de arrefecimento do motor com
luz avisadora de temperatura máxima – E. Indicador de nível do combustível com luz avisadora de reserva
141
F1A0356
111

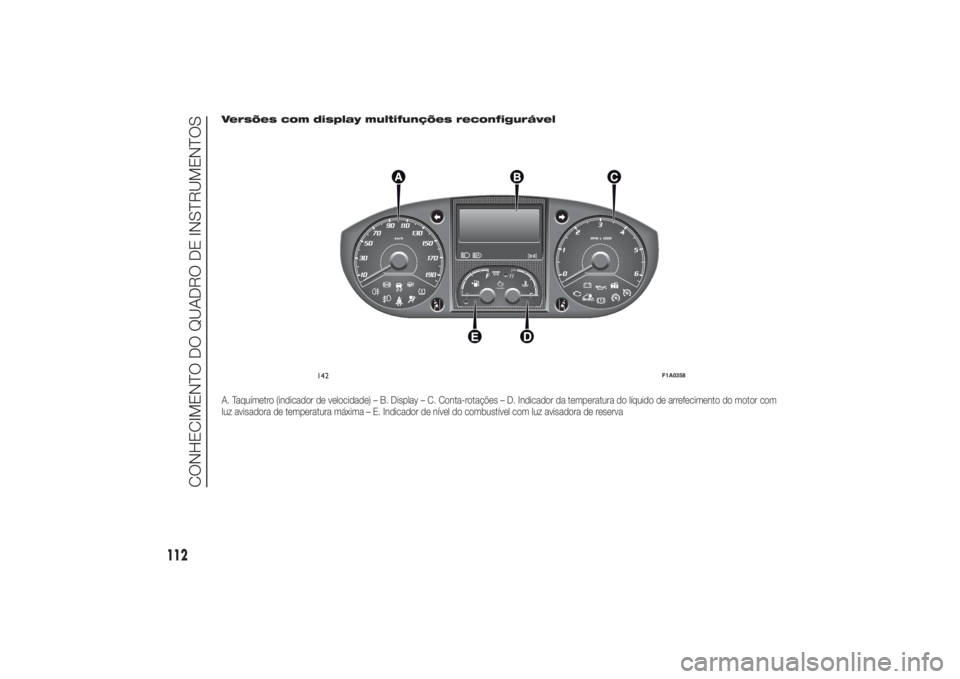

Versões com display multifunções reconfigurávelA. Taquímetro (indicador de velocidade) – B. Display – C. Conta-rotações – D. Indicador da temperatura do líquido de arrefecimento do motor com
luz avisadora de temperatura máxima – E. Indicador de nível do combustível com luz avisadora de reserva
142
F1A0358
112
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

TAQUÍMETRO (indicador
de velocidade)
O indicador A assinala a velocidade do
veículo.
CONTA-ROTAÇÕES
O indicador C assinala o número de
rotações do motor.
ATENÇÃO O sistema de controlo da
injecção electrónica bloqueia
progressivamente o afluxo de
combustível quando o motor está “fora
de rotações” com a conseguinte e
progressiva perda de potência do motor.
O conta-rotações, com o motor ao
ralenti, pode indicar um aumento de
regime gradual ou imprevisto, conforme
os casos.
Este comportamento é normal e não
deve levantar preocupações, pois isso
pode verificar-se por exemplo com o
accionamento do climatizador ou do
electroventilador. Nestes casos, uma
lenta variação de rotações serve para
proteger o estado de carga da bateria.INDICADOR DO NÍVEL DE
COMBUSTÍVEL
O ponteiro E indica a quantidade de
combustível presente no depósito.
E - depósito vazio.
F - depósito cheio (consultar o parágrafo
“Abastecimento do veículo” no presente
capítulo).
A luz avisadora no indicador acende-se
quando no depósito ficaram cerca de
10/12 litros de combustível (para versões
com capacidade do depósito de 90/120
litros) ou 10 litros (para versões com
capacidade do depósito de 60 litros).
Não viajar com o depósito quase vazio,
pois corre-se o risco de danificar o
catalisador.
ATENÇÃO Se o ponteiro se posicionar na
indicação E com a luz avisadora
intermitente, significa que está presente
uma anomalia no sistema. Neste caso,
contactar a Rede de Assistência Fiat para
proceder à verificação do sistema.
ATENÇÃO É aconselhável não activar o
aquecedor suplementar Webasto em
situação de reserva.INDICADOR DA
TEMPERATURA DO
LÍQUIDO DE
ARREFECIMENTO DO
MOTOR
O ponteiro D indica a temperatura do
líquido de refrigeração do motor e
começa a fornecer indicações quando a
temperatura do líquido ultrapassa os
50°C, aproximadamente. Na normal
utilização do veículo, o ponteiro poderá
colocar-se nas diferentes posições
dentro do arco de indicação em relação
às condições de uso do veículo.
C - Baixa temperatura do líquido de
arrefecimento do motor.
H - Alta temperatura do líquido de
arrefecimento do motor.
A luz avisadora no indicador (em algumas
versões juntamente com a mensagem
visualizada pelo display) indica o aumento
excessivo da temperatura do líquido de
arrefecimento; neste caso, parar o motor
e contactar a Rede de Assistência Fiat.
19)
INDICADOR DO NÍVEL DE
ÓLEO DO MOTOR
(para versões/mercados, onde previsto)
O indicador permite visualizar
graficamente o nível do óleo presente no
motor.
113

Ao rodar a chave de ignição para a
posição MAR, o display fig. 143 - fig. 144
apresenta o nível do óleo através do
acendimento/apagamento de cinco
símbolos.
O apagar progressivo parcial dos
símbolos evidencia a diminuição de óleo.Uma adequada quantidade de óleo no
cárter é indicada pelo acendimento de 4
ou 5 símbolos. O não acendimento do
quinto símbolo não deve ser considerado
uma anomalia ou uma escassa
presença de óleo no cárter.
Se o nível do óleo for inferior ao valor
mínimo previsto, o ecrã fornece a
mensagem específica para o nível
mínimo do óleo do motor e a
necessidade de efectuar a reposição.
ATENÇÃO Para conhecer a correcta
quantidade de óleo do motor, verificar
sempre a indicação presente na vareta
de controlo (consultar o parágrafo
“Verificação dos níveis” no capítulo
“Manutenção e cuidados”).
Após alguns segundos, desaparece a
visualização dos símbolos que indicam a
quantidade de óleo do motor e:
❒se a manutenção programada estiver
próxima do termo do prazo, é
visualizada a distância que falta
acompanhada do acendimento do
símbolo õ no ecrã. Quando o prazo
caduca, o ecrã visualiza um aviso
específico;❒posteriormente, se o termo previsto
para a substituição do óleo motor
estiver próximo do prazo, aparece no
display a distância que falta para a
próxima mudança de óleo. Quando o
prazo é alcançado, o display
visualiza um aviso específico.
ATENÇÃO
19) Se o ponteiro da temperatura do
líquido de arrefecimento do motor
se posicionar na zona vermelha,
desligar imediatamente o motor e
contactar a Rede de Assistência
Fiat.

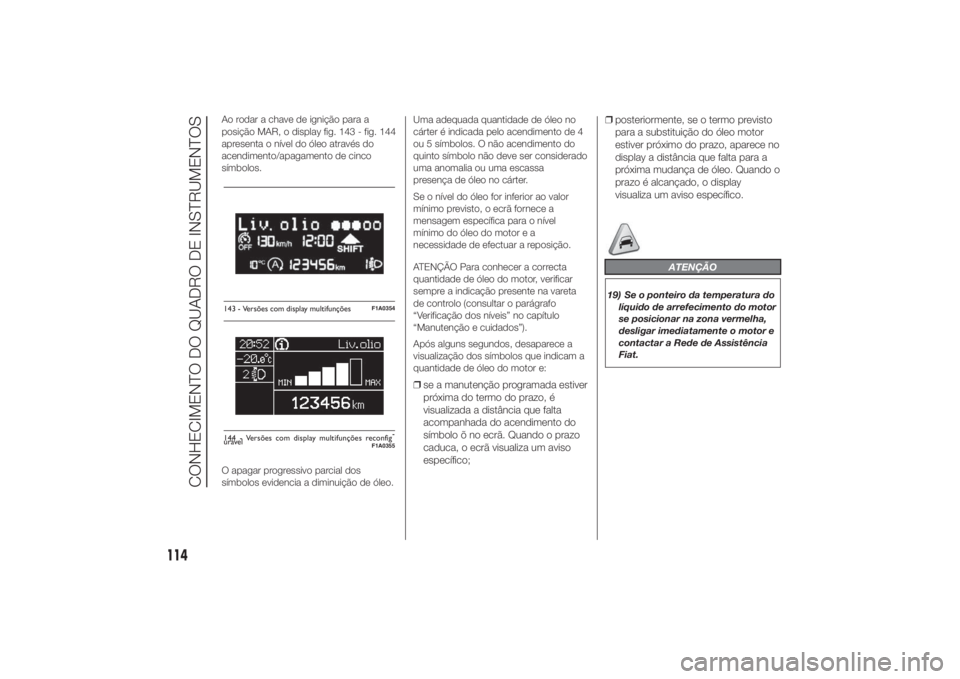

143 - Versões com display multifunções
F1A0354
Liv.olio
MAX MIN
144 - Versões com display multifunções reconfig-
urável
F1A0355
114

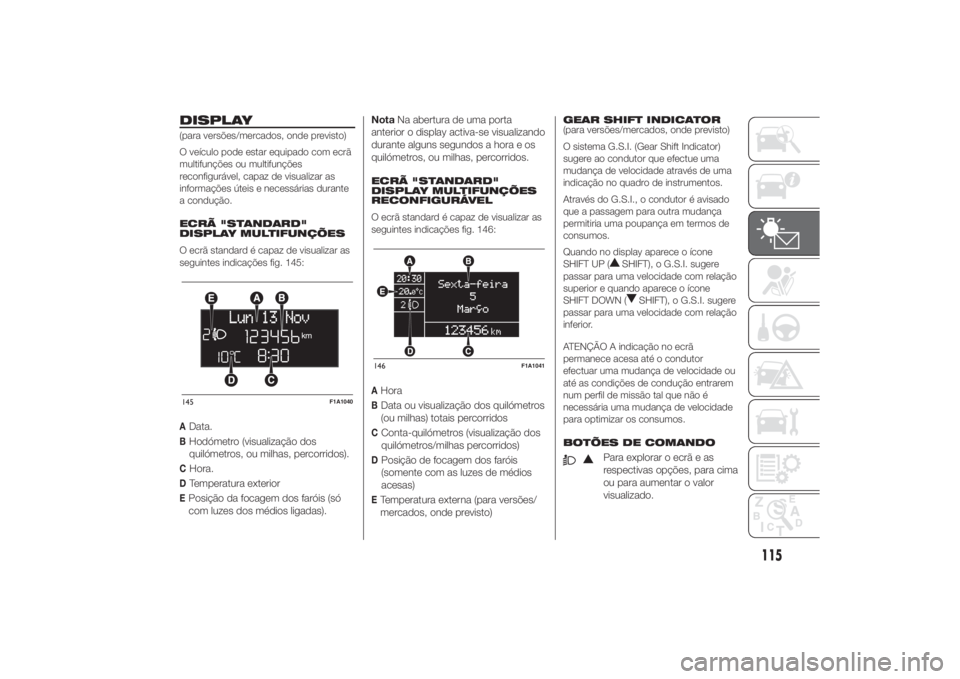

CONHECIMENTO DO QUADRO DE INSTRUMENTOS

DISPLAY(para versões/mercados, onde previsto)
O veículo pode estar equipado com ecrã
multifunções ou multifunções
reconfigurável, capaz de visualizar as
informações úteis e necessárias durante
a condução.
ECRÃ "STANDARD"
DISPLAY MULTIFUNÇÕES
O ecrã standard é capaz de visualizar as
seguintes indicações fig. 145:AData.BHodómetro (visualização dos
quilómetros, ou milhas, percorridos).CHora.DTemperatura exteriorEPosição da focagem dos faróis (só
com luzes dos médios ligadas).NotaNa abertura de uma porta
anterior o display activa-se visualizando
durante alguns segundos a hora e os
quilómetros, ou milhas, percorridos.
ECRÃ "STANDARD"
DISPLAY MULTIFUNÇÕES
RECONFIGURÁVEL
O ecrã standard é capaz de visualizar as
seguintes indicações fig. 146:AHoraBData ou visualização dos quilómetros
(ou milhas) totais percorridosCConta-quilómetros (visualização dos
quilómetros/milhas percorridos)DPosição de focagem dos faróis
(somente com as luzes de médios
acesas)ETemperatura externa (para versões/
mercados, onde previsto)
GEAR SHIFT INDICATOR
(para versões/mercados, onde previsto)
O sistema G.S.I. (Gear Shift Indicator)
sugere ao condutor que efectue uma
mudança de velocidade através de uma
indicação no quadro de instrumentos.
Através do G.S.I., o condutor é avisado
que a passagem para outra mudança
permitiria uma poupança em termos de
consumos.
Quando no display aparece o ícone
SHIFT UP (
SHIFT), o G.S.I. sugere
passar para uma velocidade com relação
superior e quando aparece o ícone
SHIFT DOWN (
SHIFT), o G.S.I. sugere
passar para uma velocidade com relação
inferior.
ATENÇÃO A indicação no ecrã
permanece acesa até o condutor
efectuar uma mudança de velocidade ou
até as condições de condução entrarem
num perfil de missão tal que não é
necessária uma mudança de velocidade
para optimizar os consumos.

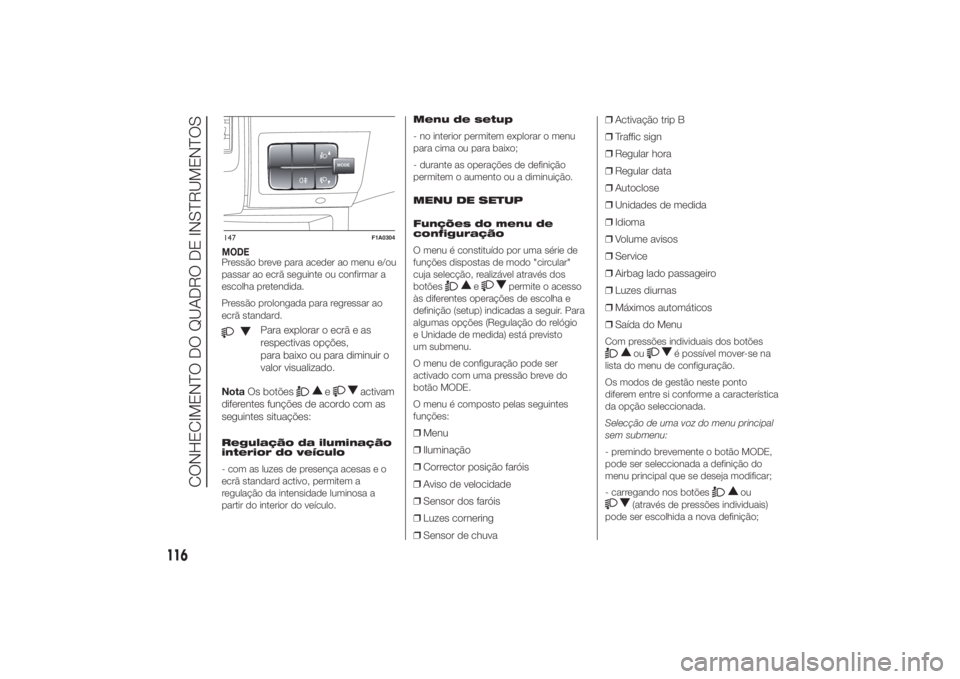

BOTÕES DE COMANDO
Para explorar o ecrã e as
respectivas opções, para cima
ou para aumentar o valor
visualizado.
145
F1A1040
146
F1A1041
115

Pressão breve para aceder ao menu e/ou
passar ao ecrã seguinte ou confirmar a
escolha pretendida.
Pressão prolongada para regressar ao
ecrã standard.
Para explorar o ecrã e as
respectivas opções,
para baixo ou para diminuir o
valor visualizado.
NotaOs botões
e
activam
diferentes funções de acordo com as
seguintes situações:
Regulação da iluminação
interior do veículo
- com as luzes de presença acesas e o
ecrã standard activo, permitem a
regulação da intensidade luminosa a
partir do interior do veículo.Menu de setup
- no interior permitem explorar o menu
para cima ou para baixo;
- durante as operações de definição
permitem o aumento ou a diminuição.
MENU DE SETUP
Funções do menu de
configuração
O menu é constituído por uma série de
funções dispostas de modo "circular"
cuja selecção, realizável através dos
botões
e
permite o acesso
às diferentes operações de escolha e
definição (setup) indicadas a seguir. Para
algumas opções (Regulação do relógio
e Unidade de medida) está previsto
um submenu.
O menu de configuração pode ser
activado com uma pressão breve do
botão MODE.
O menu é composto pelas seguintes
funções:
❒Menu
❒Iluminação
❒Corrector posição faróis
❒Aviso de velocidade
❒Sensor dos faróis
❒Luzes cornering
❒Sensor de chuva❒Activação trip B
❒Traffic sign
❒Regular hora
❒Regular data
❒Autoclose
❒Unidades de medida
❒Idioma
❒Volume avisos
❒Service
❒Airbag lado passageiro
❒Luzes diurnas
❒Máximos automáticos
❒Saída do Menu
Com pressões individuais dos botões
ou
é possível mover-se na
lista do menu de configuração.
Os modos de gestão neste ponto
diferem entre si conforme a característica
da opção seleccionada.
Selecção de uma voz do menu principal
sem submenu:
- premindo brevemente o botão MODE,
pode ser seleccionada a definição do
menu principal que se deseja modificar;
- carregando nos botões
ou
(através de pressões individuais)
pode ser escolhida a nova definição;
MODE
147
F1A0304
116
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
MODE
