FIAT DUCATO 2015 Betriebsanleitung (in German)

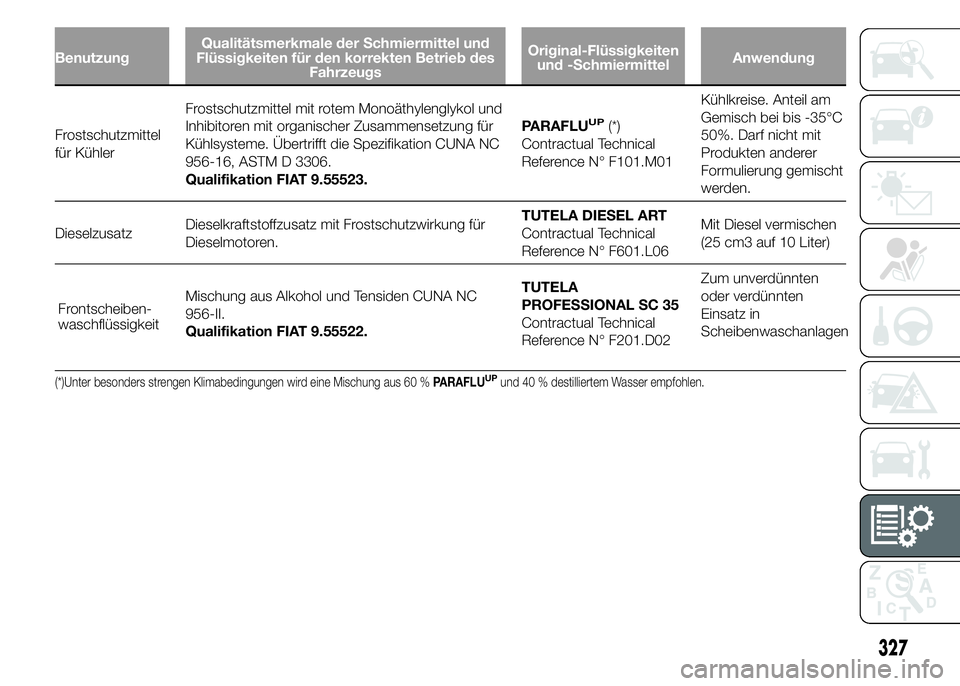

BenutzungQualitätsmerkmale der Schmiermittel und
Flüssigkeiten für den korrekten Betrieb des
FahrzeugsOriginal-Flüssigkeiten
und -SchmiermittelAnwendung
Frostschutzmittel
für KühlerFrostschutzmittel mit rotem Monoäthylenglykol und
Inhibitoren mit organischer Zusammensetzung für
Kühlsysteme. Übertrifft die Spezifikation CUNA NC
956-16, ASTM D 3306.
Qualifikation FIAT 9.55523.PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Kühlkreise. Anteil am
Gemisch bei bis -35°C
50%. Darf nicht mit
Produkten anderer
Formulierung gemischt
werden.
DieselzusatzDieselkraftstoffzusatz mit Frostschutzwirkung für
Dieselmotoren.TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Mit Diesel vermischen
(25 cm3 auf 10 Liter)
Mischung aus Alkohol und Tensiden CUNA NC
956-II.
Qualifikation FIAT 9.55522.TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference N° F201.D02Zum unverdünnten
oder verdünnten
Einsatz in
Scheibenwaschanlagen
(*)Unter besonders strengen Klimabedingungen wird eine Mischung aus 60 %PARAFLUUPund 40 % destilliertem Wasser empfohlen.
327
Frontscheiben-
waschflüssigkeit

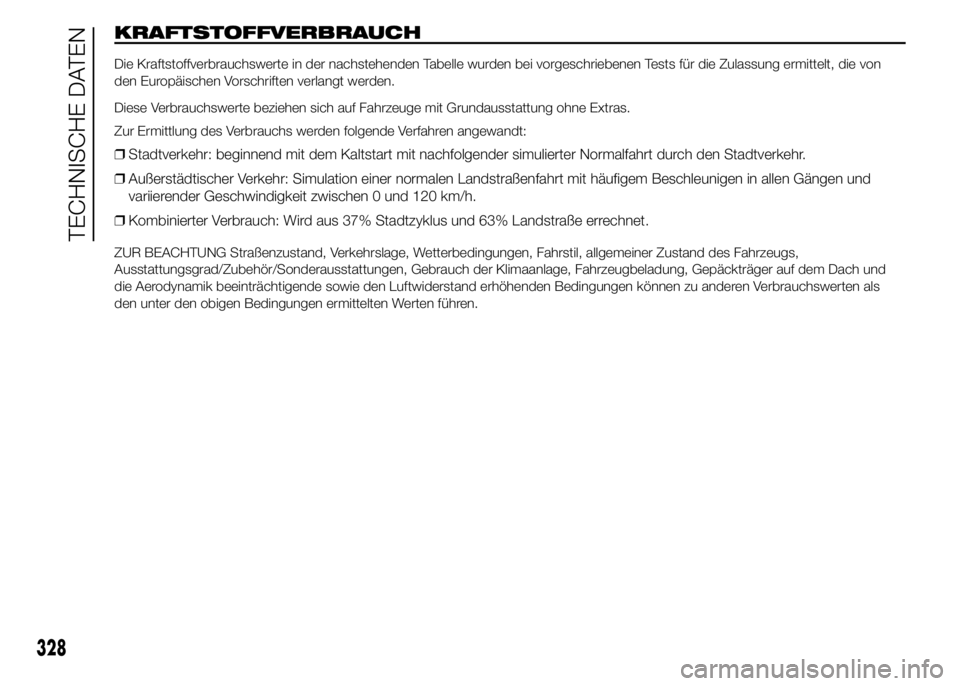

KRAFTSTOFFVERBRAUCH
Die Kraftstoffverbrauchswerte in der nachstehenden Tabelle wurden bei vorgeschriebenen Tests für die Zulassung ermittelt, die von
den Europäischen Vorschriften verlangt werden.
Diese Verbrauchswerte beziehen sich auf Fahrzeuge mit Grundausstattung ohne Extras.
Zur Ermittlung des Verbrauchs werden folgende Verfahren angewandt:
❒Stadtverkehr: beginnend mit dem Kaltstart mit nachfolgender simulierter Normalfahrt durch den Stadtverkehr.
❒Außerstädtischer Verkehr: Simulation einer normalen Landstraßenfahrt mit häufigem Beschleunigen in allen Gängen und
variierender Geschwindigkeit zwischen 0 und 120 km/h.
❒Kombinierter Verbrauch: Wird aus 37% Stadtzyklus und 63% Landstraße errechnet.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs,
Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach und
die Aerodynamik beeinträchtigende sowie den Luftwiderstand erhöhenden Bedingungen können zu anderen Verbrauchswerten als
den unter den obigen Bedingungen ermittelten Werten führen.
328
TECHNISCHE DATEN

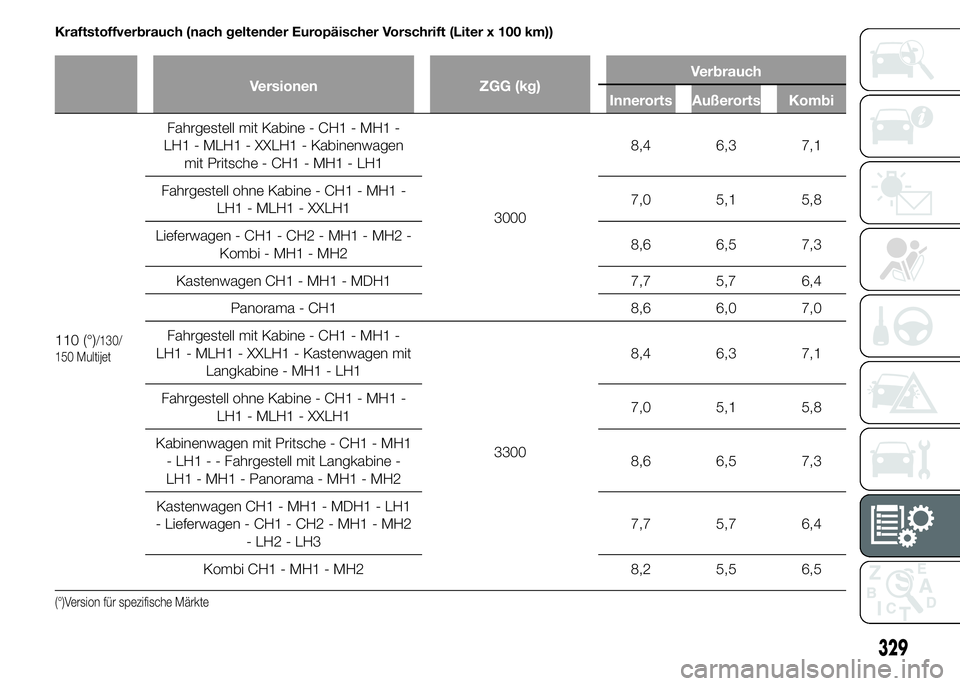

Kraftstoffverbrauch (nach geltender Europäischer Vorschrift (Liter x 100 km))
Versionen ZGG (kg)Verbrauch
Innerorts Außerorts Kombi
110 (°)/130/
150 Multijet
Fahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1 - Kabinenwagen
mit Pritsche - CH1 - MH1 - LH1
30008,4 6,3 7,1
Fahrgestell ohne Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH17,0 5,1 5,8
Lieferwagen - CH1 - CH2 - MH1 - MH2 -
Kombi - MH1 - MH28,6 6,5 7,3
Kastenwagen CH1 - MH1 - MDH1 7,7 5,7 6,4
Panorama - CH1 8,6 6,0 7,0
Fahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1 - Kastenwagen mit
Langkabine - MH1 - LH1
33008,4 6,3 7,1
Fahrgestell ohne Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH17,0 5,1 5,8
Kabinenwagen mit Pritsche - CH1 - MH1
- LH1 - - Fahrgestell mit Langkabine -
LH1 - MH1 - Panorama - MH1 - MH28,6 6,5 7,3
Kastenwagen CH1 - MH1 - MDH1 - LH1
- Lieferwagen - CH1 - CH2 - MH1 - MH2
- LH2 - LH37,7 5,7 6,4
Kombi CH1 - MH1 - MH2 8,2 5,5 6,5
(°)Version für spezifische Märkte
329

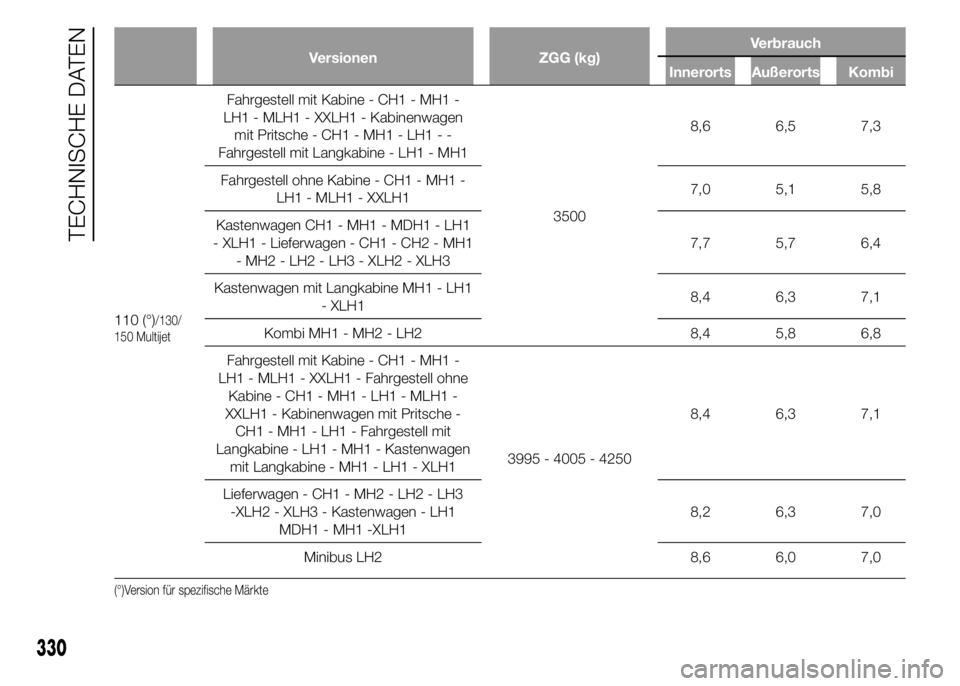

Versionen ZGG (kg)Verbrauch
Innerorts Außerorts Kombi
110 (°)/130/
150 Multijet
Fahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1 - Kabinenwagen
mit Pritsche - CH1 - MH1 - LH1 - -
Fahrgestell mit Langkabine - LH1 - MH1
35008,6 6,5 7,3
Fahrgestell ohne Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH17,0 5,1 5,8
Kastenwagen CH1 - MH1 - MDH1 - LH1
- XLH1 - Lieferwagen - CH1 - CH2 - MH1
- MH2 - LH2 - LH3 - XLH2 - XLH37,7 5,7 6,4
Kastenwagen mit Langkabine MH1 - LH1
- XLH18,4 6,3 7,1
Kombi MH1 - MH2 - LH2 8,4 5,8 6,8
Fahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1 - Fahrgestell ohne
Kabine - CH1 - MH1 - LH1 - MLH1 -
XXLH1 - Kabinenwagen mit Pritsche -
CH1 - MH1 - LH1 - Fahrgestell mit
Langkabine - LH1 - MH1 - Kastenwagen
mit Langkabine - MH1 - LH1 - XLH13995 - 4005 - 42508,4 6,3 7,1
Lieferwagen - CH1 - MH2 - LH2 - LH3
-XLH2 - XLH3 - Kastenwagen - LH1
MDH1 - MH1 -XLH18,2 6,3 7,0
Minibus LH2 8,6 6,0 7,0
(°)Version für spezifische Märkte
330
TECHNISCHE DATEN

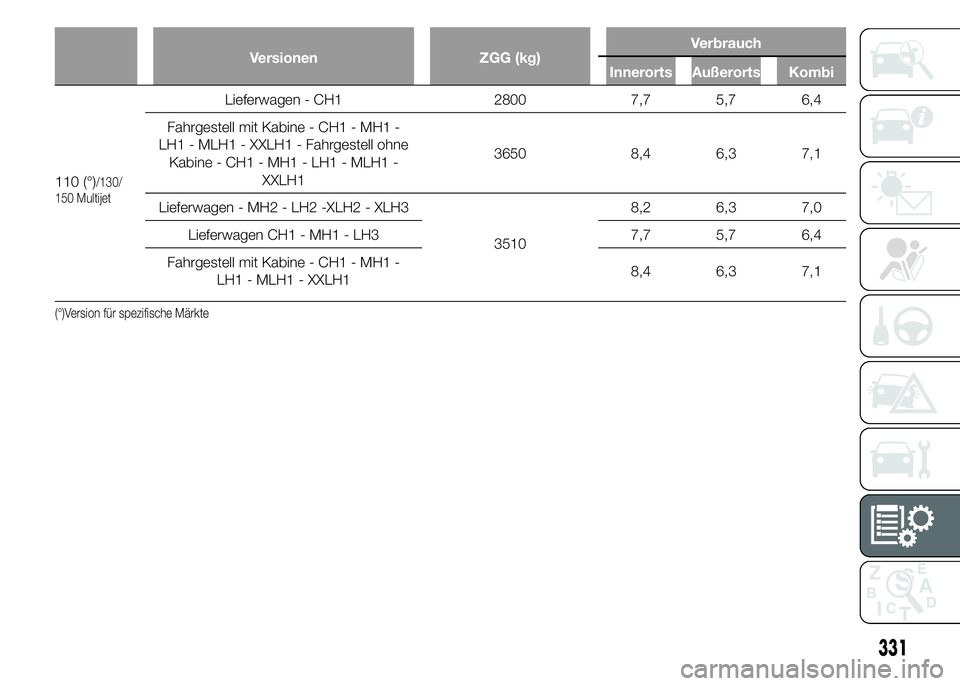

Versionen ZGG (kg)Verbrauch
Innerorts Außerorts Kombi
110 (°)/130/
150 Multijet
Lieferwagen - CH1 2800 7,7 5,7 6,4
Fahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1 - Fahrgestell ohne
Kabine - CH1 - MH1 - LH1 - MLH1 -
XXLH13650 8,4 6,3 7,1
Lieferwagen - MH2 - LH2 -XLH2 - XLH3
35108,2 6,3 7,0
Lieferwagen CH1 - MH1 - LH3 7,7 5,7 6,4
Fahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH18,4 6,3 7,1
(°)Version für spezifische Märkte
331

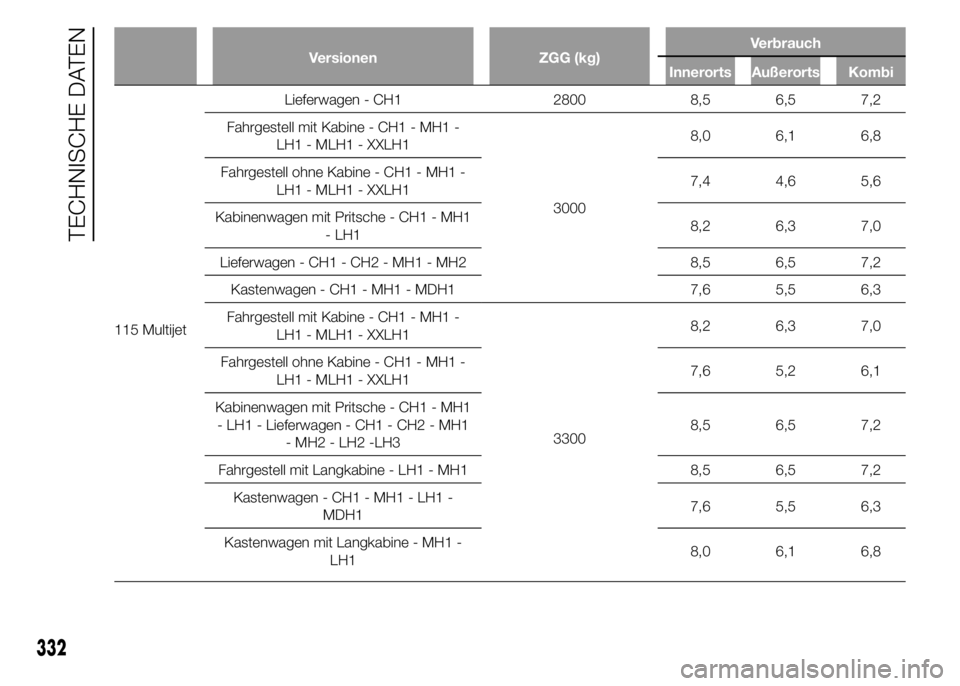

Versionen ZGG (kg)Verbrauch
Innerorts Außerorts Kombi
115 MultijetLieferwagen - CH1 2800 8,5 6,5 7,2
Fahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1
30008,0 6,1 6,8
Fahrgestell ohne Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH17,4 4,6 5,6
Kabinenwagen mit Pritsche - CH1 - MH1
- LH18,2 6,3 7,0
Lieferwagen - CH1 - CH2 - MH1 - MH2 8,5 6,5 7,2
Kastenwagen - CH1 - MH1 - MDH1 7,6 5,5 6,3
Fahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1
33008,2 6,3 7,0
Fahrgestell ohne Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH17,6 5,2 6,1
Kabinenwagen mit Pritsche - CH1 - MH1
- LH1 - Lieferwagen - CH1 - CH2 - MH1
- MH2 - LH2 -LH38,5 6,5 7,2
Fahrgestell mit Langkabine - LH1 - MH1 8,5 6,5 7,2
Kastenwagen - CH1 - MH1 - LH1 -
MDH17,6 5,5 6,3
Kastenwagen mit Langkabine - MH1 -
LH18,0 6,1 6,8
332
TECHNISCHE DATEN

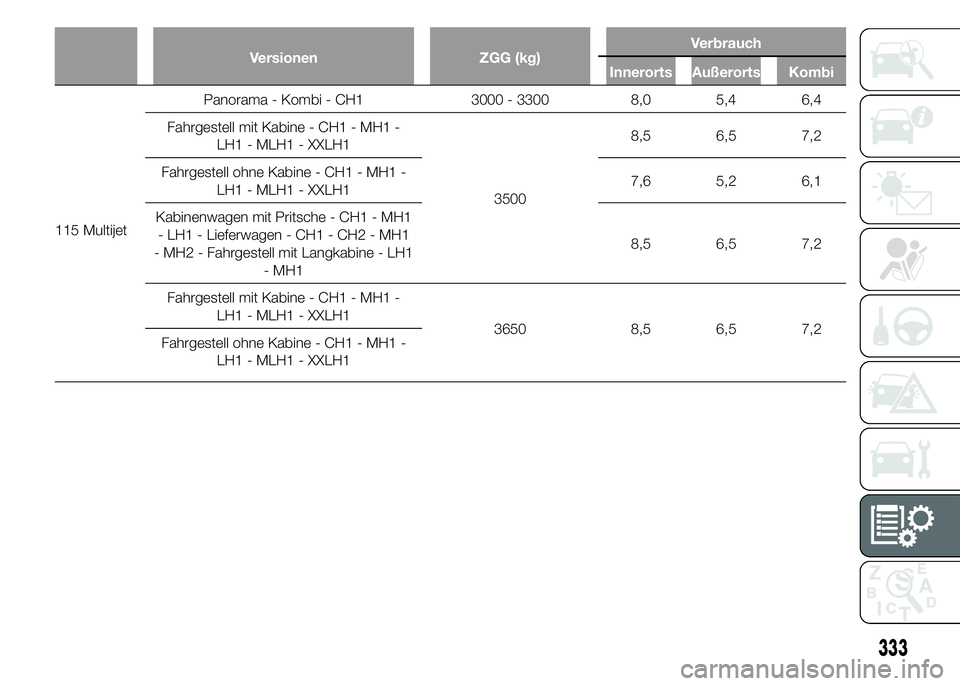

Versionen ZGG (kg)Verbrauch
Innerorts Außerorts Kombi
115 MultijetPanorama - Kombi - CH1 3000 - 3300 8,0 5,4 6,4
Fahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1
35008,5 6,5 7,2
Fahrgestell ohne Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH17,6 5,2 6,1
Kabinenwagen mit Pritsche - CH1 - MH1
- LH1 - Lieferwagen - CH1 - CH2 - MH1
- MH2 - Fahrgestell mit Langkabine - LH1
- MH18,5 6,5 7,2
Fahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1
3650 8,5 6,5 7,2
Fahrgestell ohne Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1
333

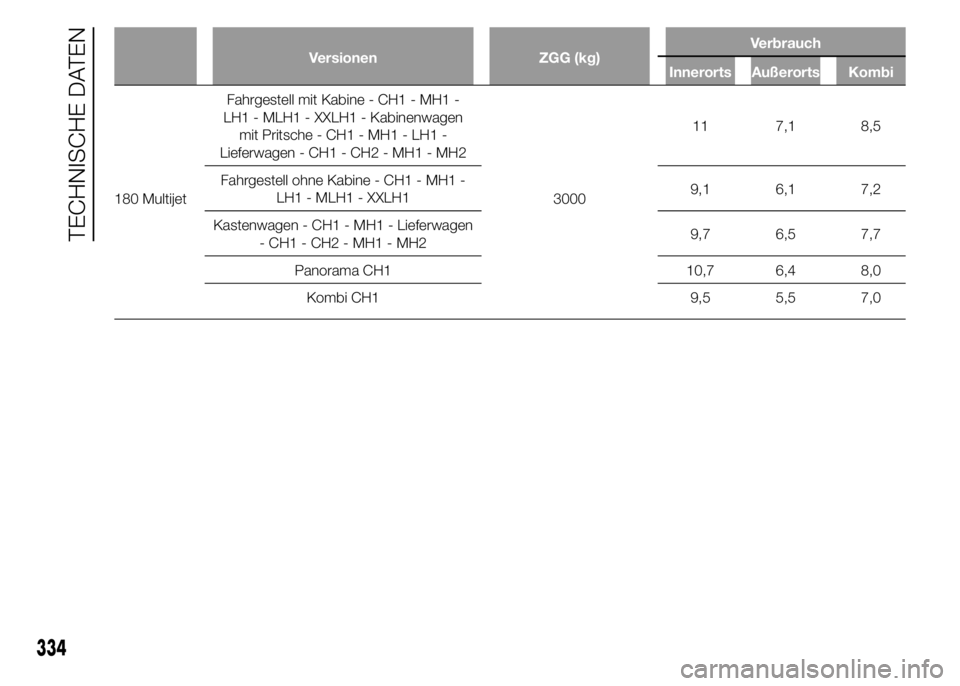

Versionen ZGG (kg)Verbrauch
Innerorts Außerorts Kombi
180 MultijetFahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1 - Kabinenwagen
mit Pritsche - CH1 - MH1 - LH1 -
Lieferwagen - CH1 - CH2 - MH1 - MH2
300011 7,1 8,5
Fahrgestell ohne Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH19,1 6,1 7,2
Kastenwagen - CH1 - MH1 - Lieferwagen
- CH1 - CH2 - MH1 - MH29,7 6,5 7,7
Panorama CH1 10,7 6,4 8,0
Kombi CH1 9,5 5,5 7,0
334
TECHNISCHE DATEN

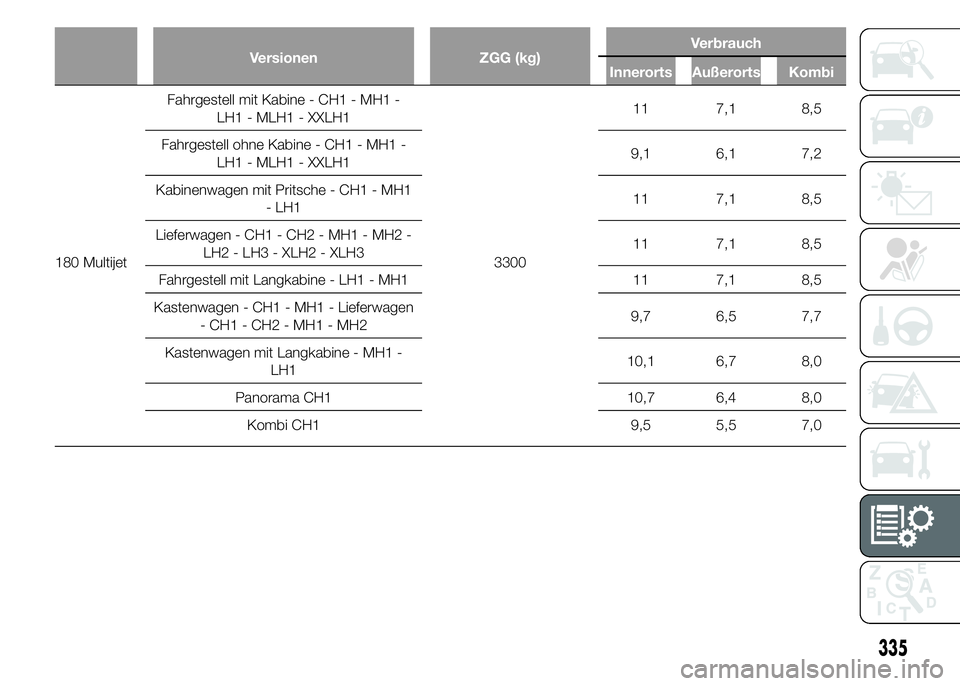

Versionen ZGG (kg)Verbrauch
Innerorts Außerorts Kombi
180 MultijetFahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1
330011 7,1 8,5
Fahrgestell ohne Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH19,1 6,1 7,2
Kabinenwagen mit Pritsche - CH1 - MH1
- LH111 7,1 8,5
Lieferwagen - CH1 - CH2 - MH1 - MH2 -
LH2 - LH3 - XLH2 - XLH311 7,1 8,5
Fahrgestell mit Langkabine - LH1 - MH1 11 7,1 8,5
Kastenwagen - CH1 - MH1 - Lieferwagen
- CH1 - CH2 - MH1 - MH29,7 6,5 7,7
Kastenwagen mit Langkabine - MH1 -
LH110,1 6,7 8,0
Panorama CH1 10,7 6,4 8,0
Kombi CH1 9,5 5,5 7,0
335

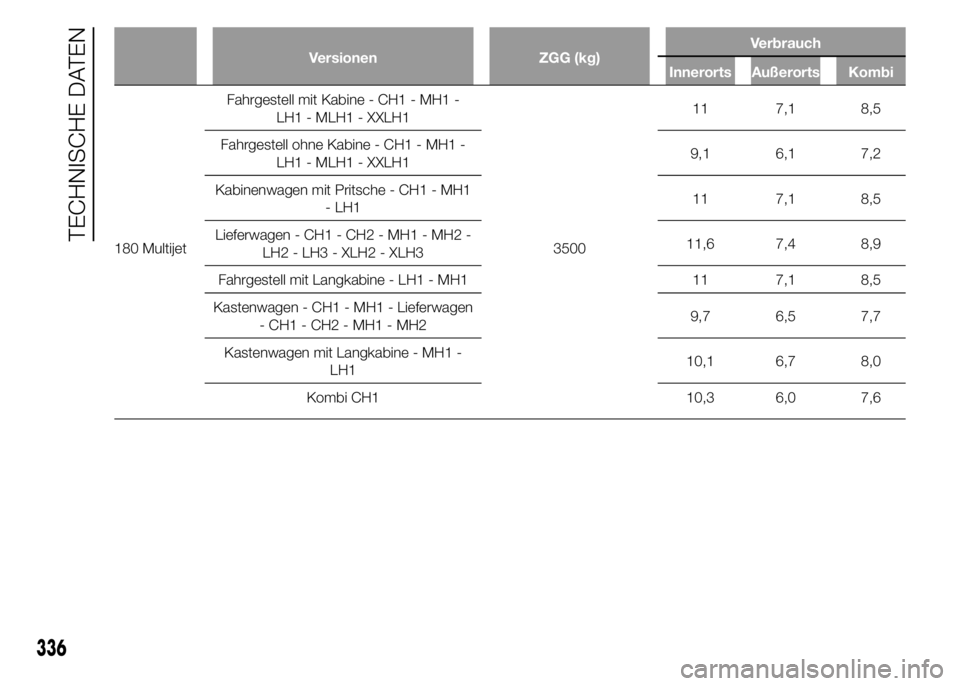

Versionen ZGG (kg)Verbrauch
Innerorts Außerorts Kombi
180 MultijetFahrgestell mit Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH1
350011 7,1 8,5
Fahrgestell ohne Kabine - CH1 - MH1 -
LH1 - MLH1 - XXLH19,1 6,1 7,2
Kabinenwagen mit Pritsche - CH1 - MH1
- LH111 7,1 8,5
Lieferwagen - CH1 - CH2 - MH1 - MH2 -
LH2 - LH3 - XLH2 - XLH311,6 7,4 8,9
Fahrgestell mit Langkabine - LH1 - MH1 11 7,1 8,5
Kastenwagen - CH1 - MH1 - Lieferwagen
- CH1 - CH2 - MH1 - MH29,7 6,5 7,7
Kastenwagen mit Langkabine - MH1 -
LH110,1 6,7 8,0
Kombi CH1 10,3 6,0 7,6
336
