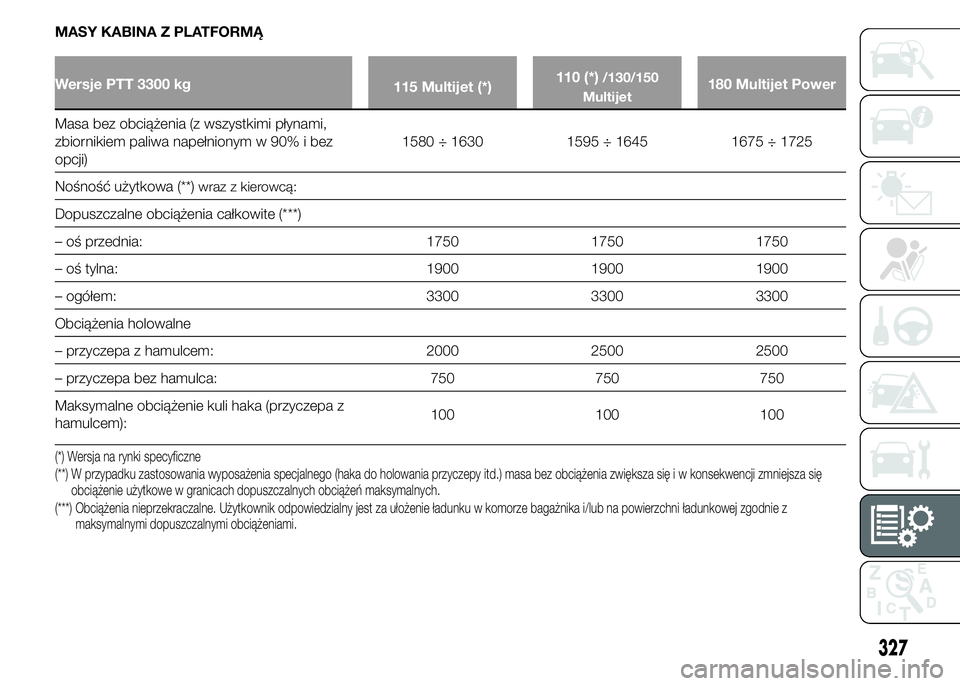

MASY KABINA Z PLATFORMĄ
Wersje PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 1750 1750 1750
– oś tylna: 1900 1900 1900
– ogółem: 3300 3300 3300
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
327

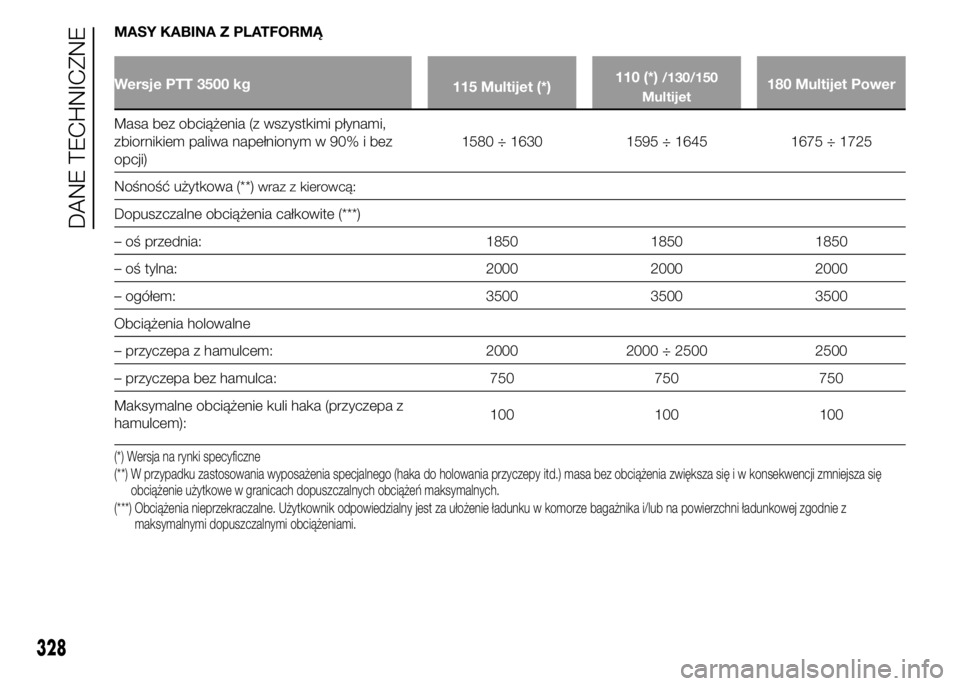

MASY KABINA Z PLATFORMĄ
Wersje PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 1850 1850 1850
– oś tylna: 2000 2000 2000
– ogółem: 3500 3500 3500
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2000 ÷ 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
328
DANE TECHNICZNE

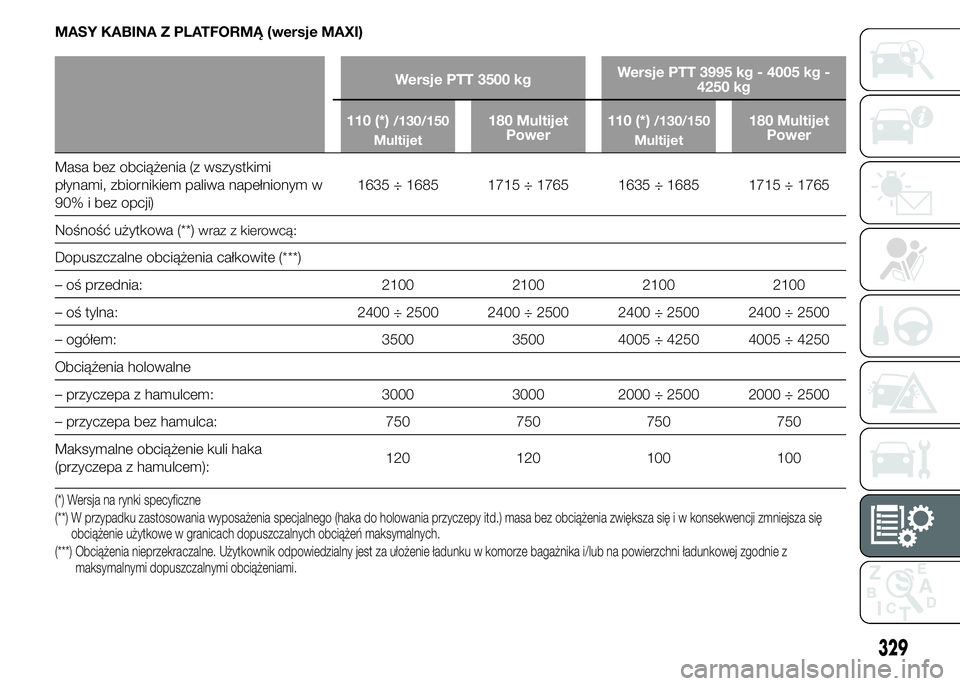

MASY KABINA Z PLATFORMĄ (wersje MAXI)
Wersje PTT 3500 kgWersje PTT 3995 kg - 4005 kg -
4250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Masa bez obciążenia (z wszystkimi
płynami, zbiornikiem paliwa napełnionym w
90% i bez opcji)1635 ÷ 1685 1715 ÷ 1765 1635 ÷ 1685 1715 ÷ 1765
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 2100 2100 2100 2100
– oś tylna: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– ogółem: 3500 3500 4005 ÷ 4250 4005 ÷ 4250
Obciążenia holowalne
– przyczepa z hamulcem: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– przyczepa bez hamulca: 750 750 750 750
Maksymalne obciążenie kuli haka
(przyczepa z hamulcem):120 120 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
329

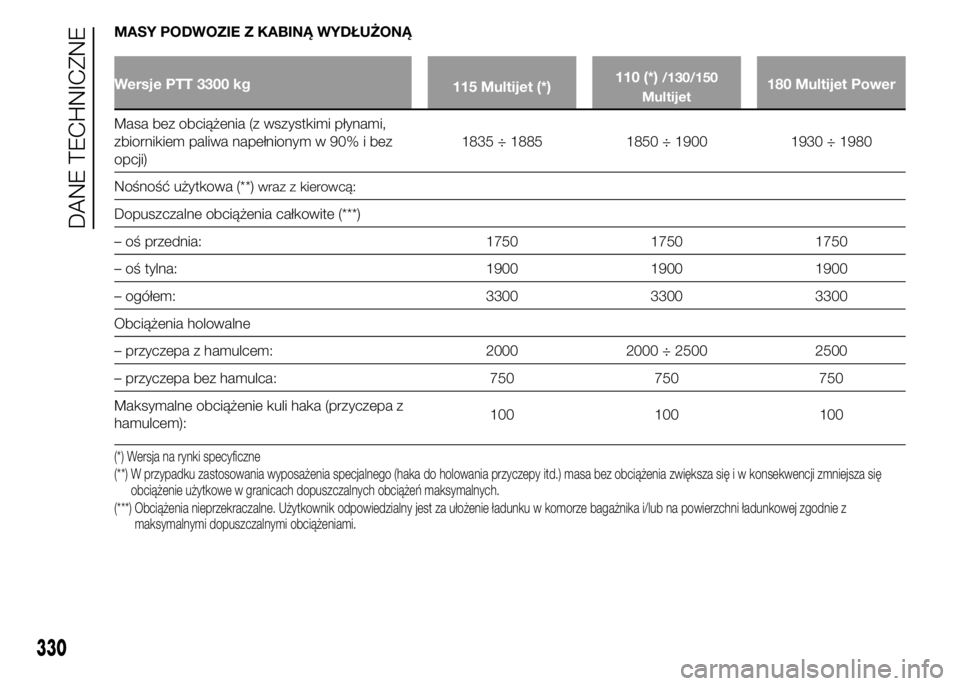

MASY PODWOZIE Z KABINĄ WYDŁUŻONĄ
Wersje PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 1750 1750 1750
– oś tylna: 1900 1900 1900
– ogółem: 3300 3300 3300
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2000 ÷ 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
330
DANE TECHNICZNE

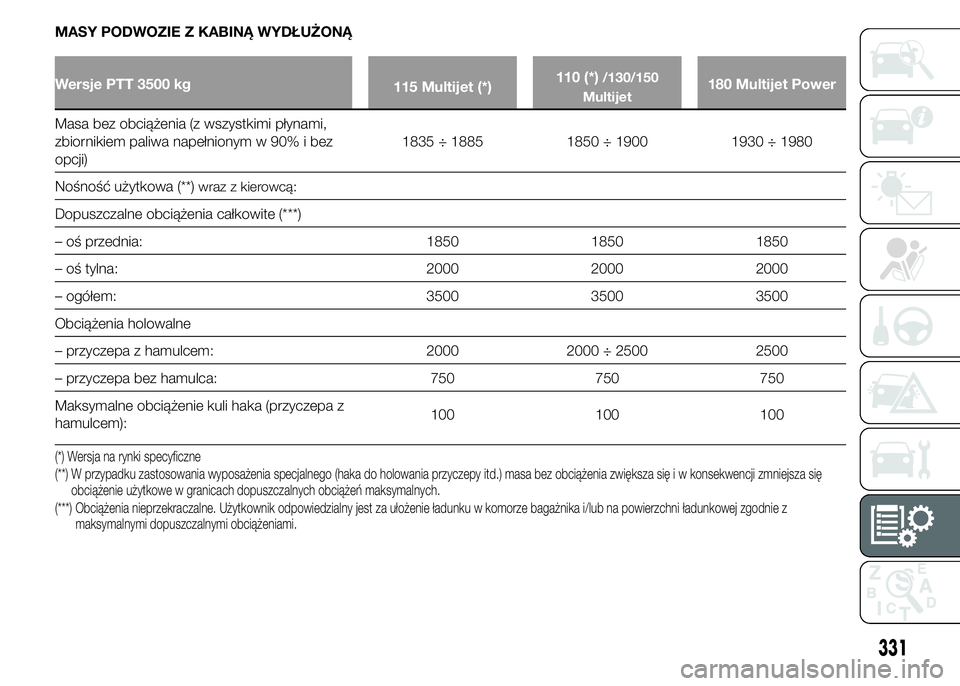

MASY PODWOZIE Z KABINĄ WYDŁUŻONĄ
Wersje PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 1850 1850 1850
– oś tylna: 2000 2000 2000
– ogółem: 3500 3500 3500
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2000 ÷ 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
331

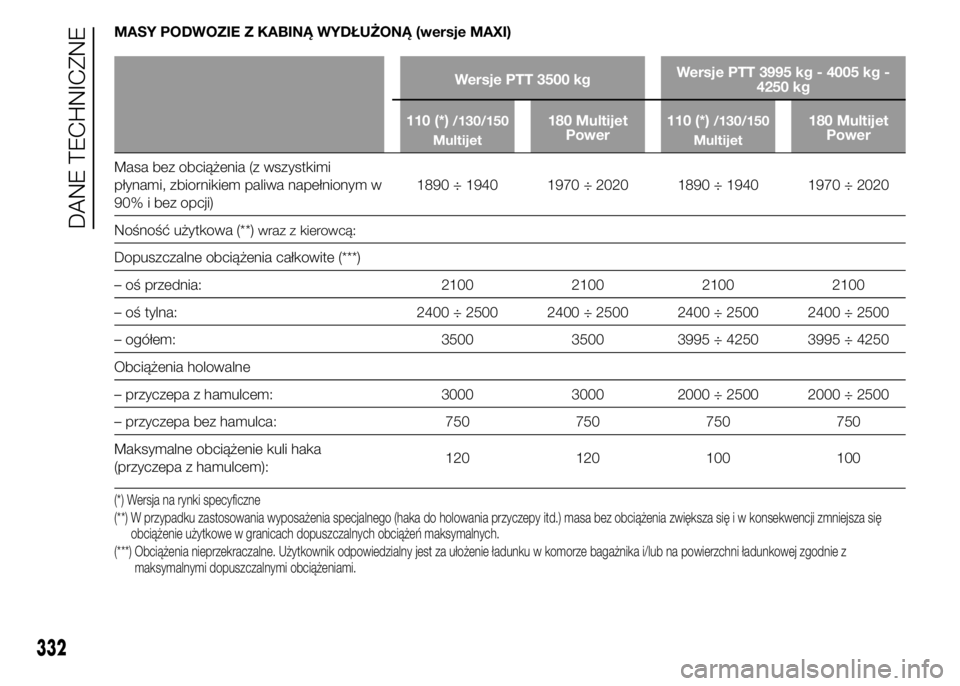

MASY PODWOZIE Z KABINĄ WYDŁUŻONĄ (wersje MAXI)
Wersje PTT 3500 kgWersje PTT 3995 kg - 4005 kg -
4250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Masa bez obciążenia (z wszystkimi
płynami, zbiornikiem paliwa napełnionym w
90% i bez opcji)1890 ÷ 1940 1970 ÷ 2020 1890 ÷ 1940 1970 ÷ 2020
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 2100 2100 2100 2100
– oś tylna: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– ogółem: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Obciążenia holowalne
– przyczepa z hamulcem: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– przyczepa bez hamulca: 750 750 750 750
Maksymalne obciążenie kuli haka
(przyczepa z hamulcem):120 120 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
332
DANE TECHNICZNE

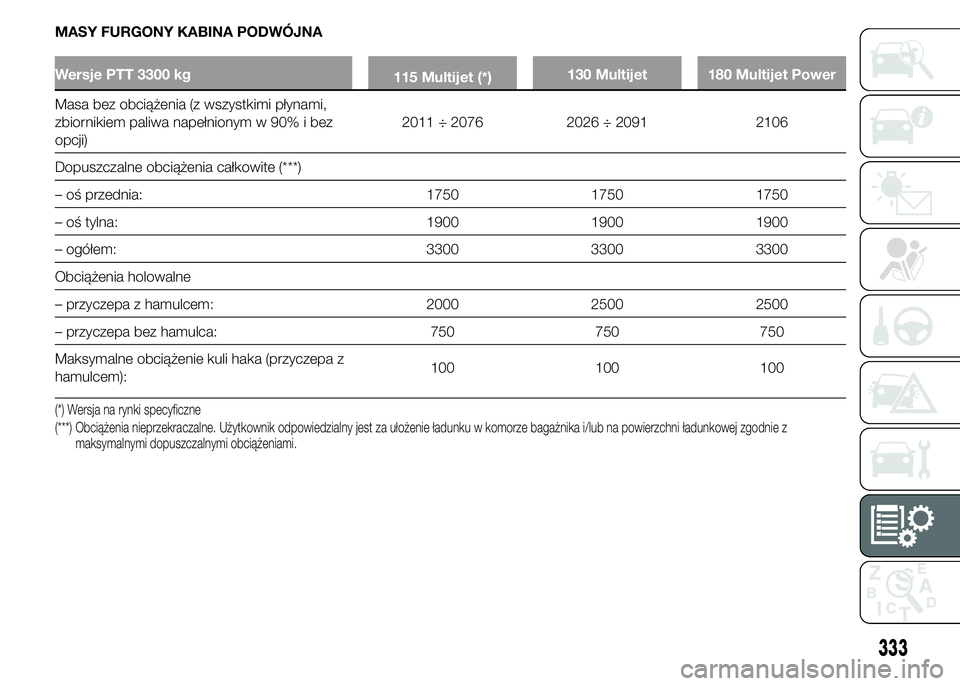

MASY FURGONY KABINA PODWÓJNA
Wersje PTT 3300 kg
115 Multijet (*)130 Multijet 180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)2011 ÷ 2076 2026 ÷ 2091 2106
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 1750 1750 1750
– oś tylna: 1900 1900 1900
– ogółem: 3300 3300 3300
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
333

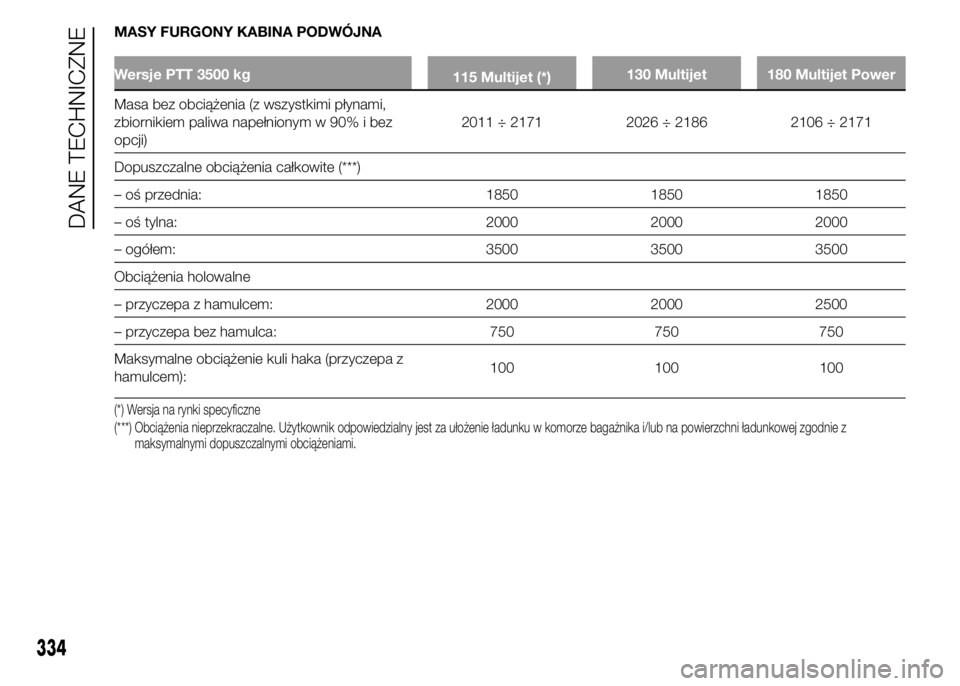

MASY FURGONY KABINA PODWÓJNA
Wersje PTT 3500 kg
115 Multijet (*)130 Multijet 180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)2011 ÷ 2171 2026 ÷ 2186 2106 ÷ 2171
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 1850 1850 1850
– oś tylna: 2000 2000 2000
– ogółem: 3500 3500 3500
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2000 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
334
DANE TECHNICZNE

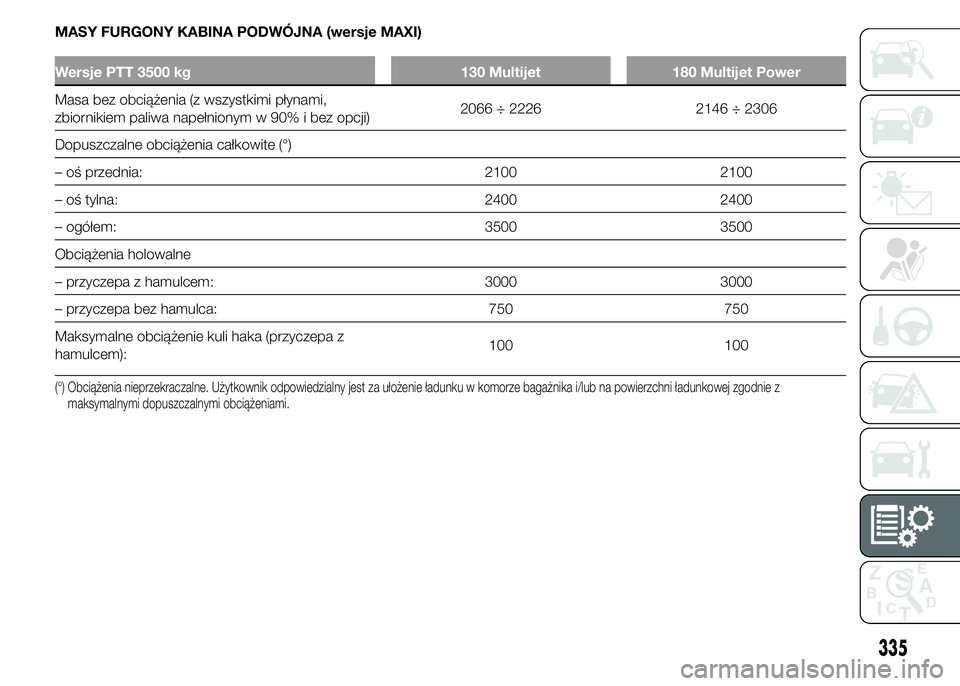

MASY FURGONY KABINA PODWÓJNA (wersje MAXI)
Wersje PTT 3500 kg 130 Multijet 180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez opcji)2066 ÷ 2226 2146 ÷ 2306
Dopuszczalne obciążenia całkowite (°)
– oś przednia: 2100 2100
– oś tylna: 2400 2400
– ogółem: 3500 3500
Obciążenia holowalne
– przyczepa z hamulcem: 3000 3000
– przyczepa bez hamulca: 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100
(°) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodniez
maksymalnymi dopuszczalnymi obciążeniami.
335

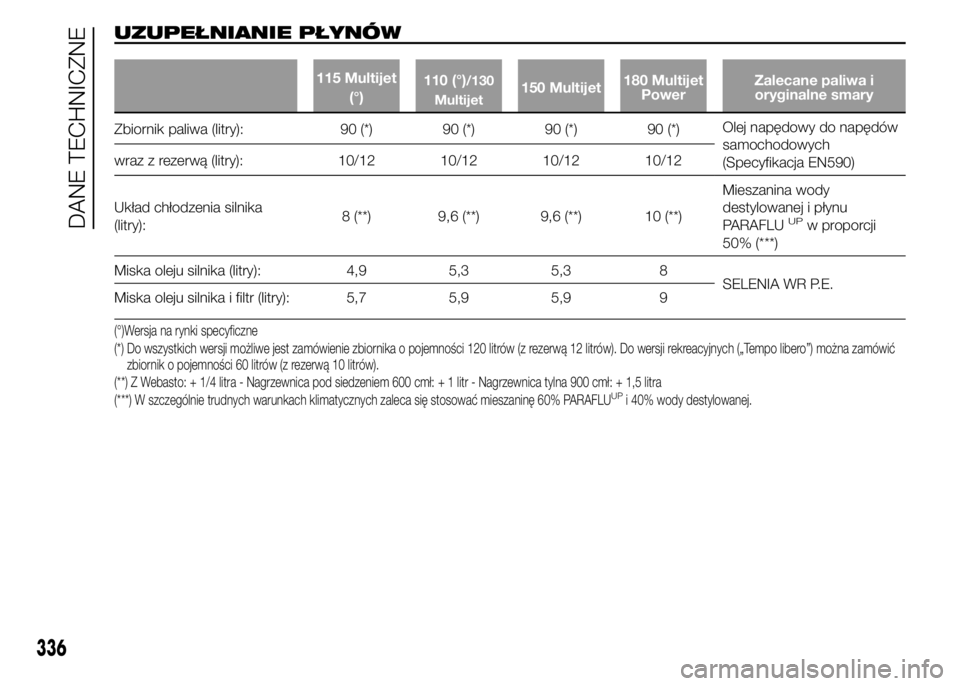

UZUPEŁNIANIE PŁYNÓW
115 Multijet
(°)110 (°)/130
Multijet150 Multijet180 Multijet
PowerZalecane paliwa i
oryginalne smary
Zbiornik paliwa (litry): 90 (*) 90 (*) 90 (*) 90 (*)Olej napędowy do napędów
samochodowych
(Specyfikacja EN590) wraz z rezerwą (litry): 10/12 10/12 10/12 10/12
Układ chłodzenia silnika
(litry):8 (**) 9,6 (**) 9,6 (**) 10 (**)Mieszanina wody
destylowanej i płynu
PARAFLU
UPw proporcji
50% (***)
Miska oleju silnika (litry): 4,9 5,3 5,3 8
SELENIA WR P.E.
Miska oleju silnika i filtr (litry): 5,7 5,9 5,9 9
(°)Wersja na rynki specyficzne
(*) Do wszystkich wersji możliwe jest zamówienie zbiornika o pojemności 120 litrów (z rezerwą 12 litrów). Do wersji rekreacyjnych („Tempo libero”) można zamówić
zbiornik o pojemności 60 litrów (z rezerwą 10 litrów).
(**) Z Webasto: + 1/4 litra - Nagrzewnica pod siedzeniem 600 cmł: + 1 litr - Nagrzewnica tylna 900 cmł: + 1,5 litra
(***) W szczególnie trudnych warunkach klimatycznych zaleca się stosować mieszaninę 60% PARAFLU
UPi 40% wody destylowanej.
