FIAT DUCATO 2015 Instrukcja obsługi (in Polish)

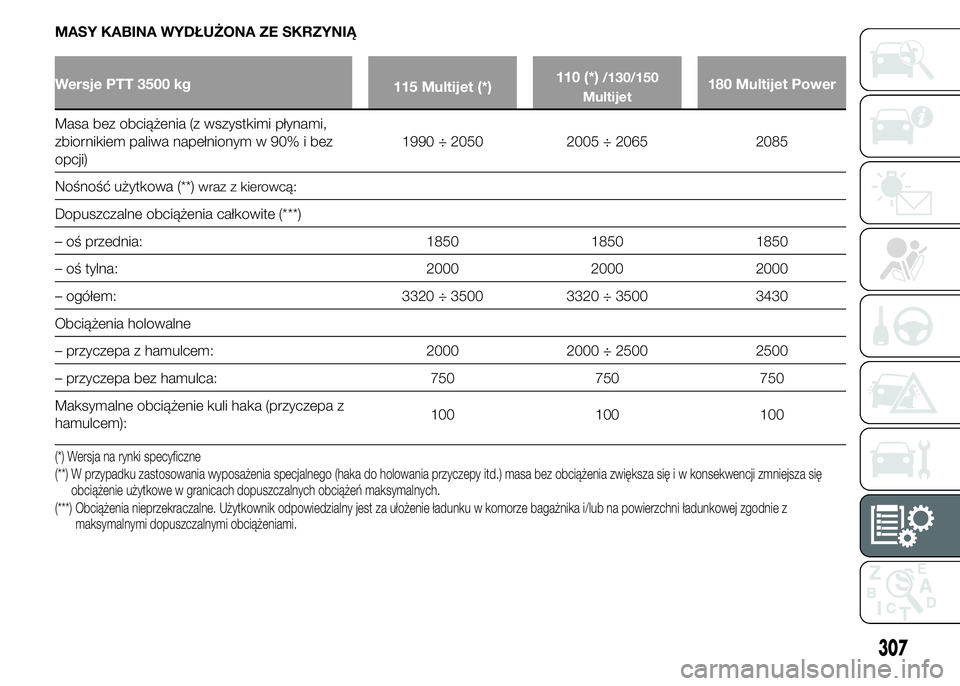

MASY KABINA WYDŁUŻONA ZE SKRZYNIĄ
Wersje PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1990 ÷ 2050 2005 ÷ 2065 2085
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 1850 1850 1850
– oś tylna: 2000 2000 2000
– ogółem: 3320 ÷ 3500 3320 ÷ 3500 3430
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2000 ÷ 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
307

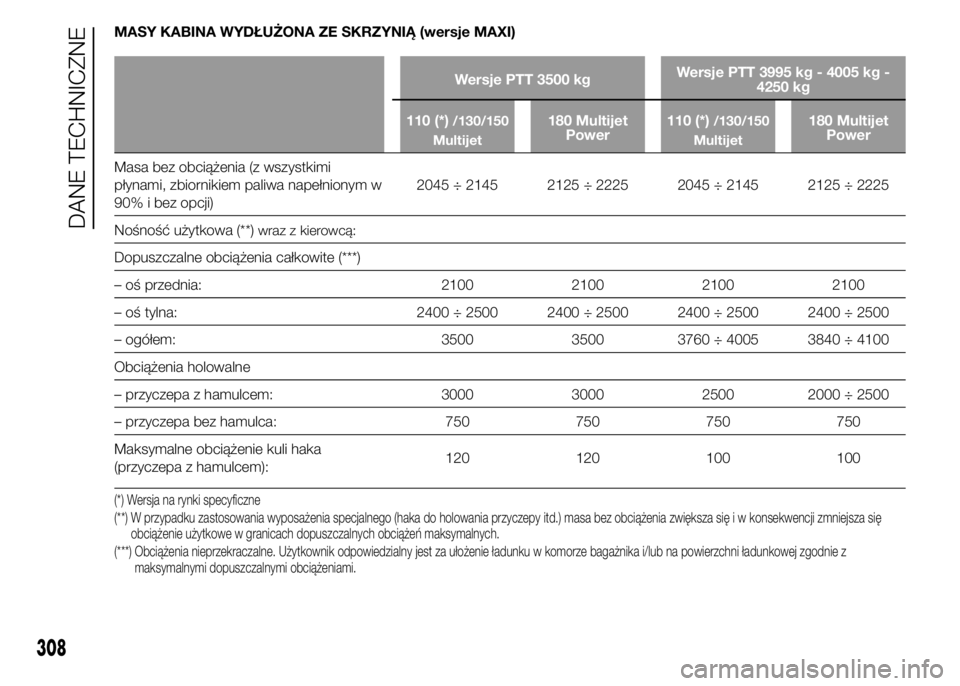

MASY KABINA WYDŁUŻONA ZE SKRZYNIĄ (wersje MAXI)
Wersje PTT 3500 kgWersje PTT 3995 kg - 4005 kg -
4250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Masa bez obciążenia (z wszystkimi
płynami, zbiornikiem paliwa napełnionym w
90% i bez opcji)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 2100 2100 2100 2100
– oś tylna: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– ogółem: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Obciążenia holowalne
– przyczepa z hamulcem: 3000 3000 2500 2000 ÷ 2500
– przyczepa bez hamulca: 750 750 750 750
Maksymalne obciążenie kuli haka
(przyczepa z hamulcem):120 120 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
308
DANE TECHNICZNE

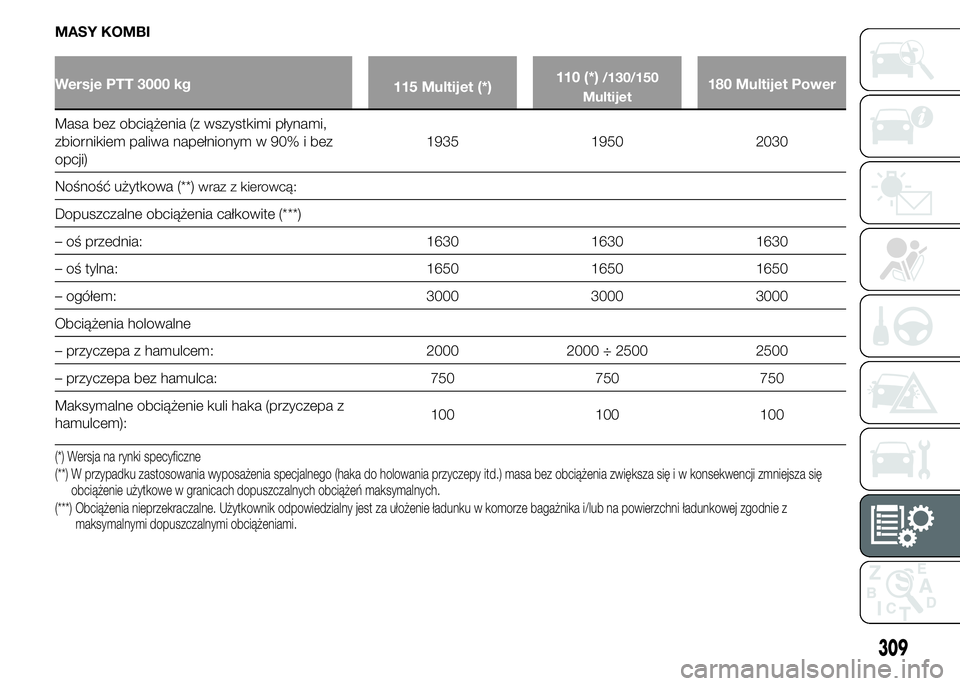

MASY KOMBI
Wersje PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1935 1950 2030
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 1630 1630 1630
– oś tylna: 1650 1650 1650
– ogółem: 3000 3000 3000
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2000 ÷ 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
309

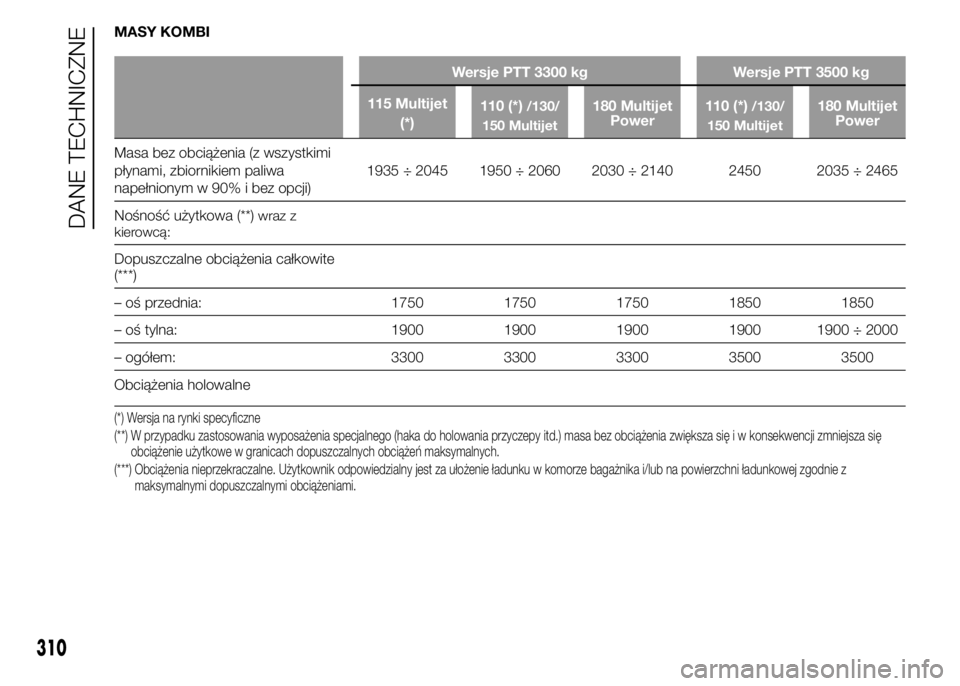

MASY KOMBI
Wersje PTT 3300 kg Wersje PTT 3500 kg
115 Multijet
(*)110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power
Masa bez obciążenia (z wszystkimi
płynami, zbiornikiem paliwa
napełnionym w 90% i bez opcji)1935 ÷ 2045 1950 ÷ 2060 2030 ÷ 2140 2450 2035 ÷ 2465
Nośność użytkowa (**)
wraz z
kierowcą:
Dopuszczalne obciążenia całkowite
(***)
– oś przednia: 1750 1750 1750 1850 1850
– oś tylna: 1900 1900 1900 1900 1900 ÷ 2000
– ogółem: 3300 3300 3300 3500 3500
Obciążenia holowalne
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
310
DANE TECHNICZNE

Wersje PTT 3300 kg Wersje PTT 3500 kg
115 Multijet
(*)110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power
– przyczepa z hamulcem: 2000 2000 ÷ 2500 2500 2000 2000 ÷ 2500
– przyczepa bez hamulca: 750 750 750 750 750
Maksymalne obciążenie kuli haka
(przyczepa z hamulcem):100 100 100 100 100
(*) Wersja na rynki specyficzne
311

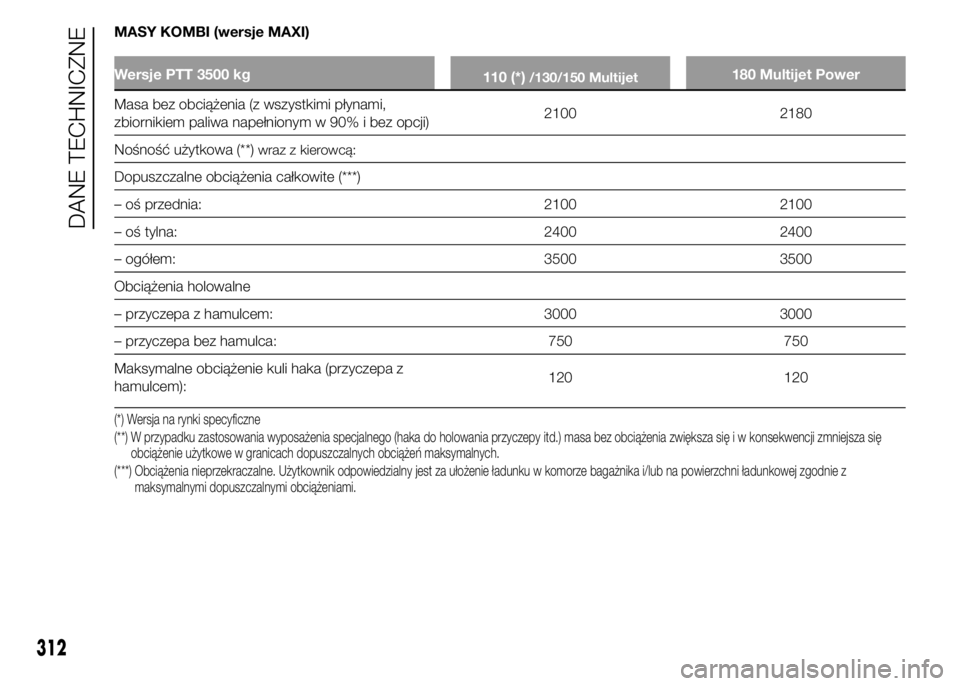

MASY KOMBI (wersje MAXI)
Wersje PTT 3500 kg
110 (*)/130/150 Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez opcji)2100 2180
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 2100 2100
– oś tylna: 2400 2400
– ogółem: 3500 3500
Obciążenia holowalne
– przyczepa z hamulcem: 3000 3000
– przyczepa bez hamulca: 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):120 120
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
312
DANE TECHNICZNE

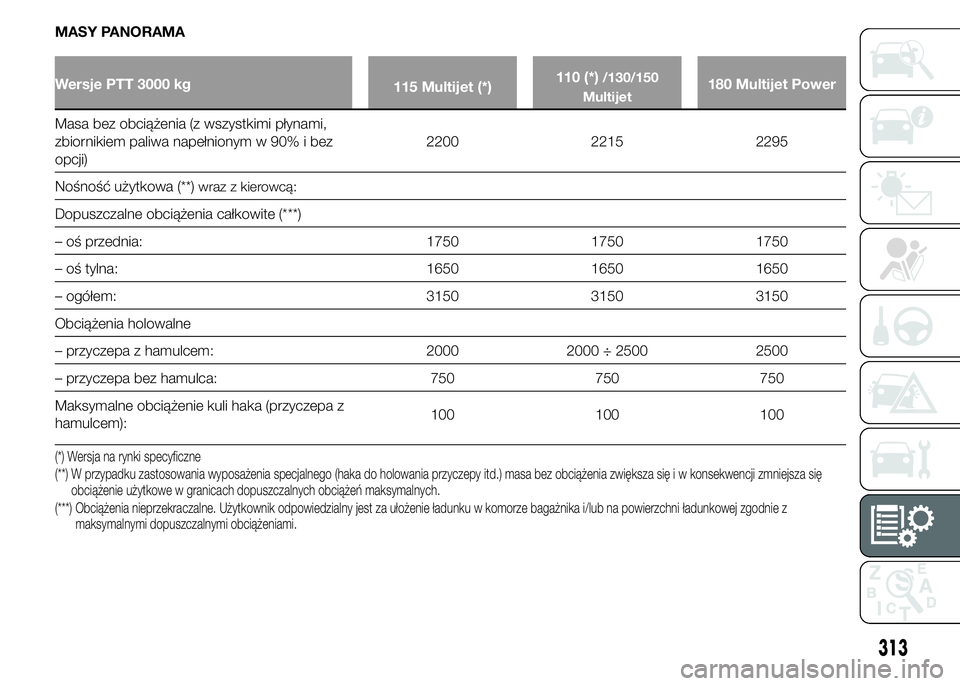

MASY PANORAMA
Wersje PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)2200 2215 2295
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 1750 1750 1750
– oś tylna: 1650 1650 1650
– ogółem: 3150 3150 3150
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2000 ÷ 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
313

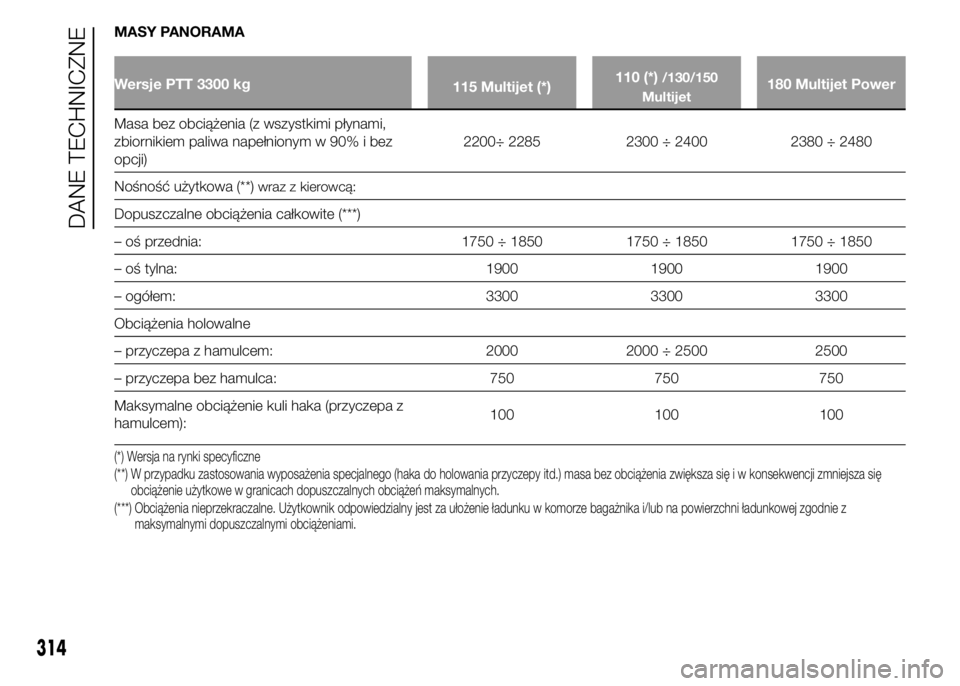

MASY PANORAMA
Wersje PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)2200÷ 2285 2300 ÷ 2400 2380 ÷ 2480
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 1750 ÷ 1850 1750 ÷ 1850 1750 ÷ 1850
– oś tylna: 1900 1900 1900
– ogółem: 3300 3300 3300
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2000 ÷ 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
314
DANE TECHNICZNE

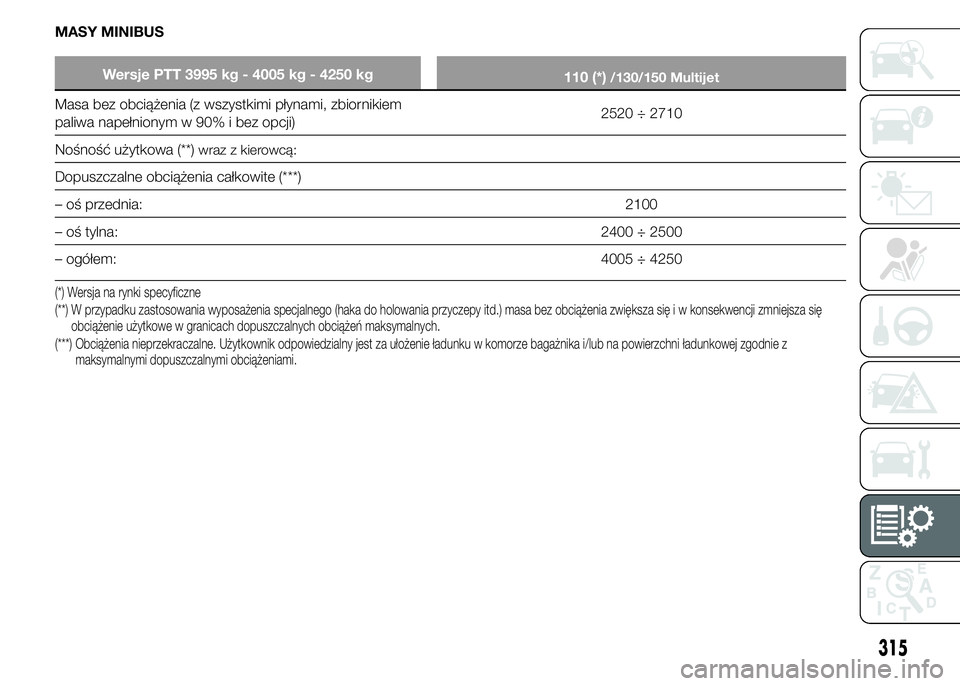

MASY MINIBUS
Wersje PTT 3995 kg - 4005 kg - 4250 kg
110 (*)/130/150 Multijet
Masa bez obciążenia (z wszystkimi płynami, zbiornikiem
paliwa napełnionym w 90% i bez opcji)2520 ÷ 2710
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia:2100
– oś tylna:2400 ÷ 2500
– ogółem:4005 ÷ 4250
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
315

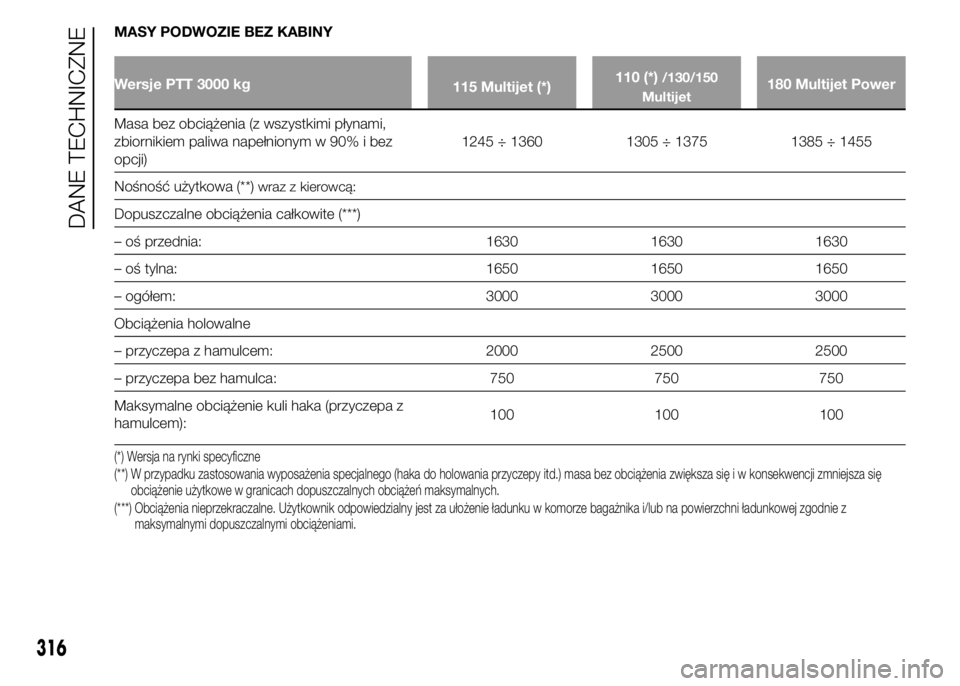

MASY PODWOZIE BEZ KABINY
Wersje PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Nośność użytkowa (**)
wraz z kierowcą:
Dopuszczalne obciążenia całkowite (***)
– oś przednia: 1630 1630 1630
– oś tylna: 1650 1650 1650
– ogółem: 3000 3000 3000
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) W przypadku zastosowania wyposażenia specjalnego (haka do holowania przyczepy itd.) masa bez obciążenia zwiększa się i w konsekwencji zmniejsza się
obciążenie użytkowe w granicach dopuszczalnych obciążeń maksymalnych.
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z
maksymalnymi dopuszczalnymi obciążeniami.
316
