Page 211 of 367

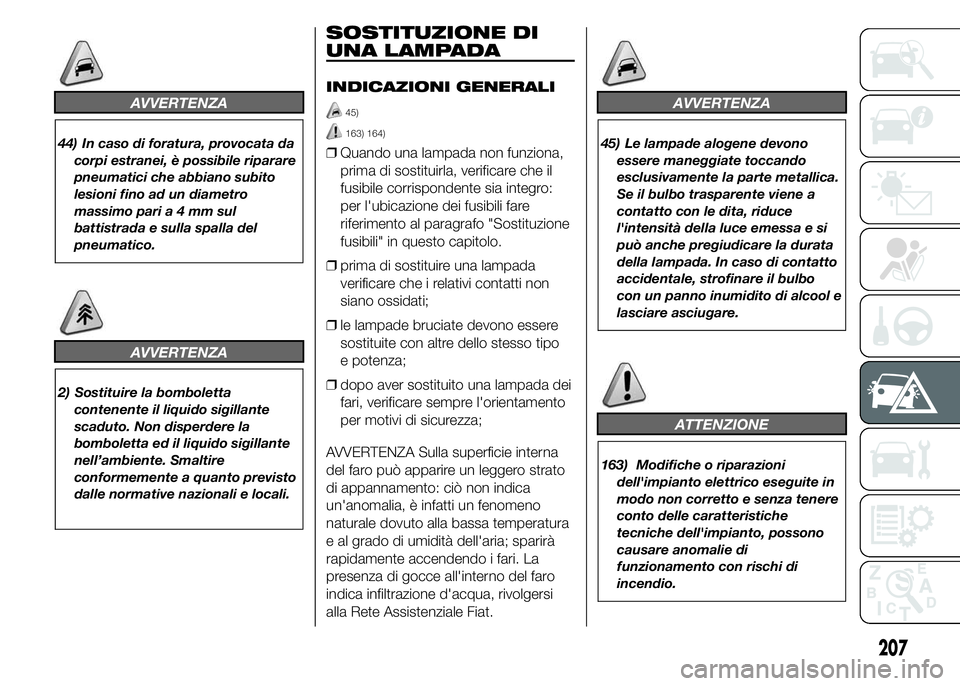

FIAT DUCATO 2015  Libretto Uso Manutenzione (in Italian) AVVERTENZA
44) In caso di foratura, provocata da
corpi estranei, è possibile riparare
pneumatici che abbiano subito
lesioni fino ad un diametro
massimo paria4mmsul
battistrada e sulla spalla del
pneu

Page 212 of 367

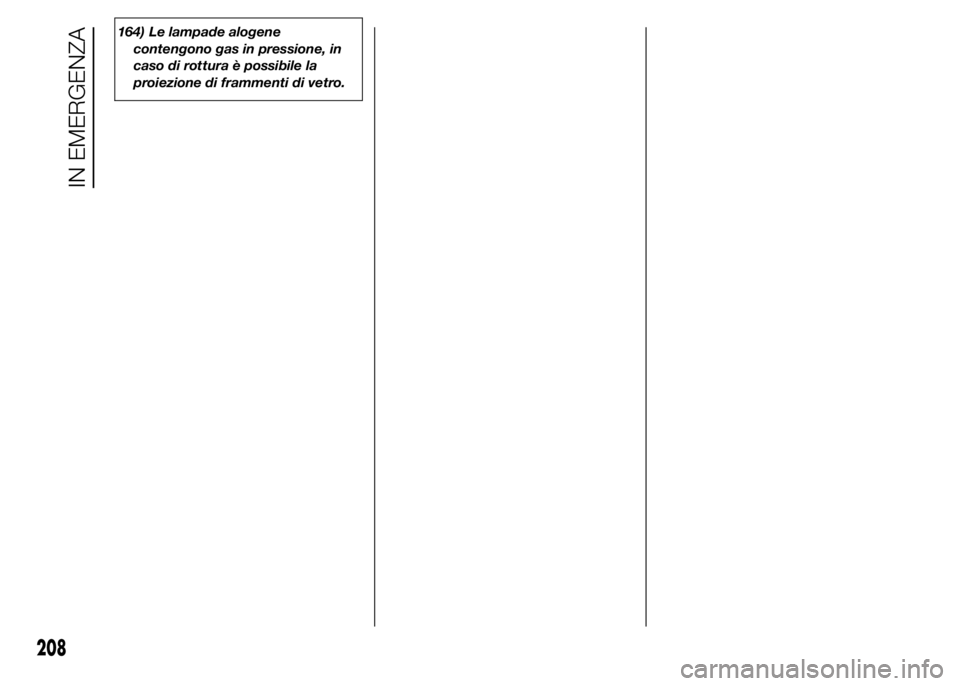

FIAT DUCATO 2015  Libretto Uso Manutenzione (in Italian) 164) Le lampade alogene
contengono gas in pressione, in
caso di rottura è possibile la
proiezione di frammenti di vetro.
208
IN EMERGENZA

Page 213 of 367

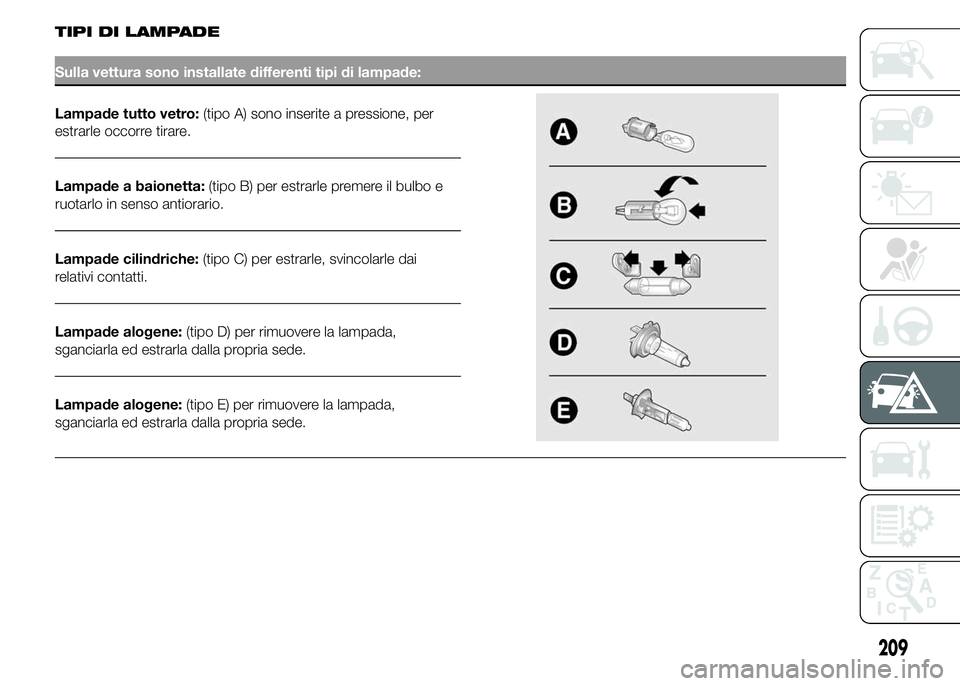

FIAT DUCATO 2015  Libretto Uso Manutenzione (in Italian) TIPI DI LAMPADE
Sulla vettura sono installate differenti tipi di lampade:
Lampade tutto vetro:(tipo A) sono inserite a pressione, per
estrarle occorre tirare.
Lampade a baionetta:(tipo B) per estrarle

Page 214 of 367

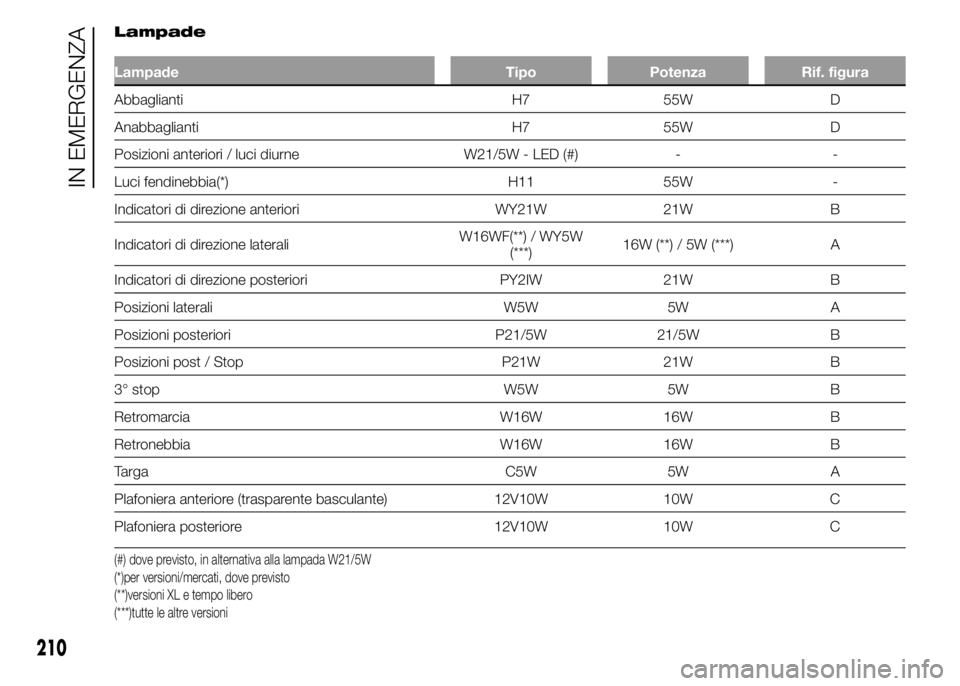

FIAT DUCATO 2015  Libretto Uso Manutenzione (in Italian) Lampade
Lampade Tipo Potenza Rif. figura
Abbaglianti H7 55W D
Anabbaglianti H7 55W D
Posizioni anteriori / luci diurne W21/5W - LED (#) - -
Luci fendinebbia(*) H11 55W -
Indicatori di direzione anteri

Page 215 of 367

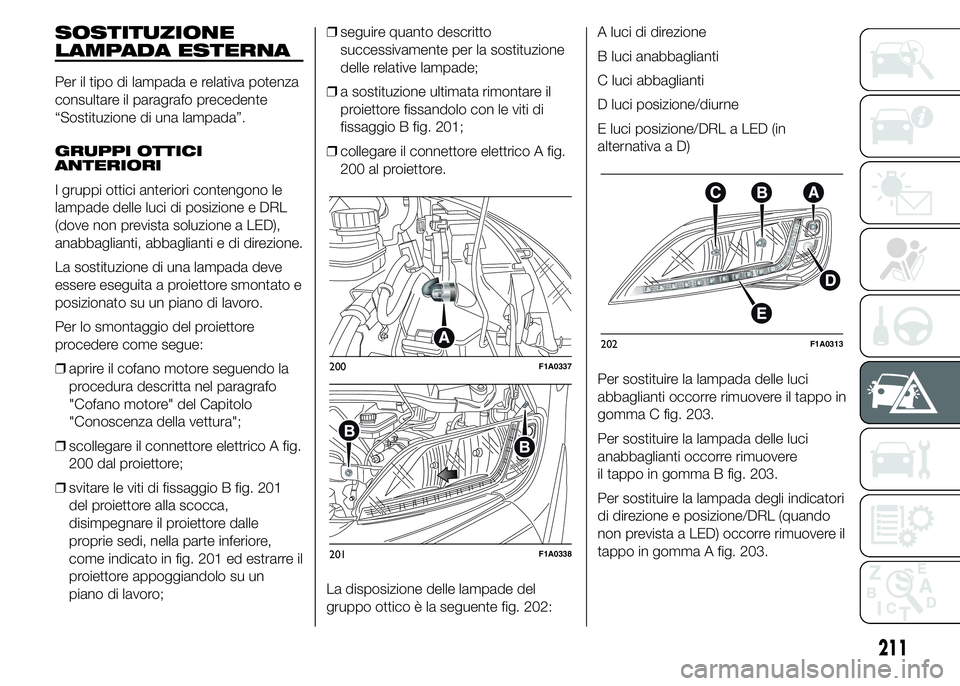

FIAT DUCATO 2015  Libretto Uso Manutenzione (in Italian) SOSTITUZIONE
LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza
consultare il paragrafo precedente
“Sostituzione di una lampada”.
GRUPPI OTTICI
ANTERIORI
I gruppi ottici anteriori contengon

Page 216 of 367

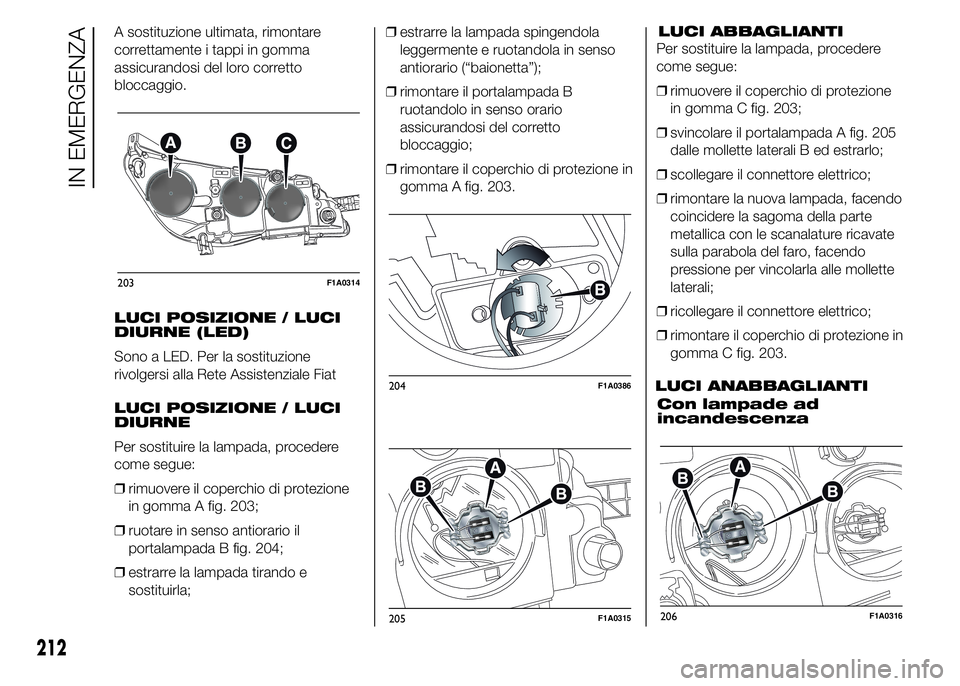

FIAT DUCATO 2015  Libretto Uso Manutenzione (in Italian) A sostituzione ultimata, rimontare
correttamente i tappi in gomma
assicurandosi del loro corretto
bloccaggio.
LUCI POSIZIONE / LUCI
DIURNE (LED)
Sono a LED. Per la sostituzione
rivolgersi alla Rete As

Page 217 of 367

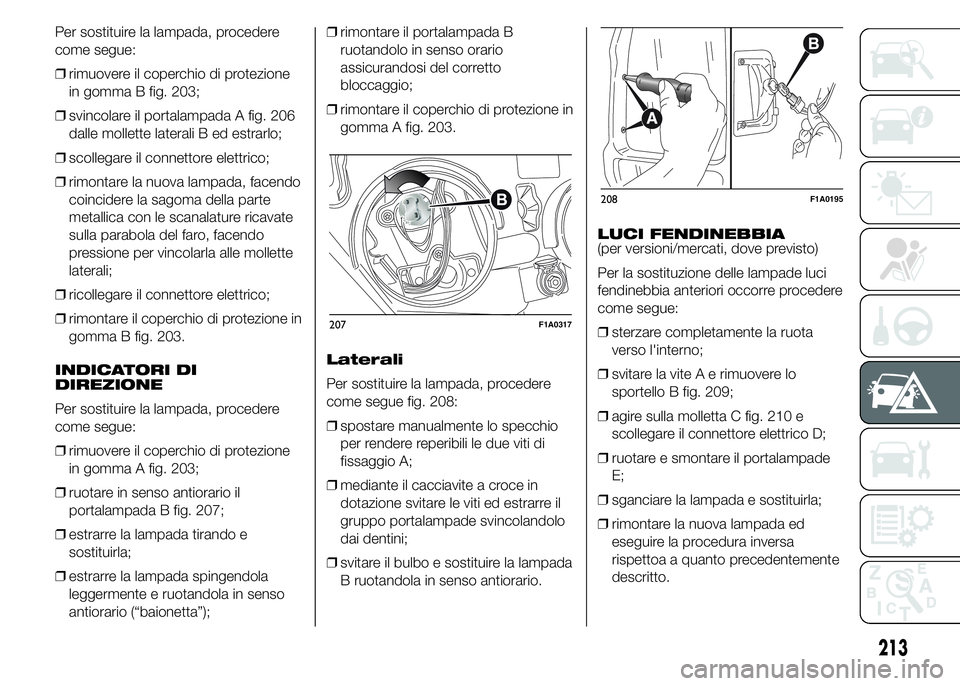

FIAT DUCATO 2015  Libretto Uso Manutenzione (in Italian) Per sostituire la lampada, procedere
come segue:
❒rimuovere il coperchio di protezione
in gomma B fig. 203;
❒svincolare il portalampada A fig. 206
dalle mollette laterali B ed estrarlo;
❒scolleg

Page 218 of 367

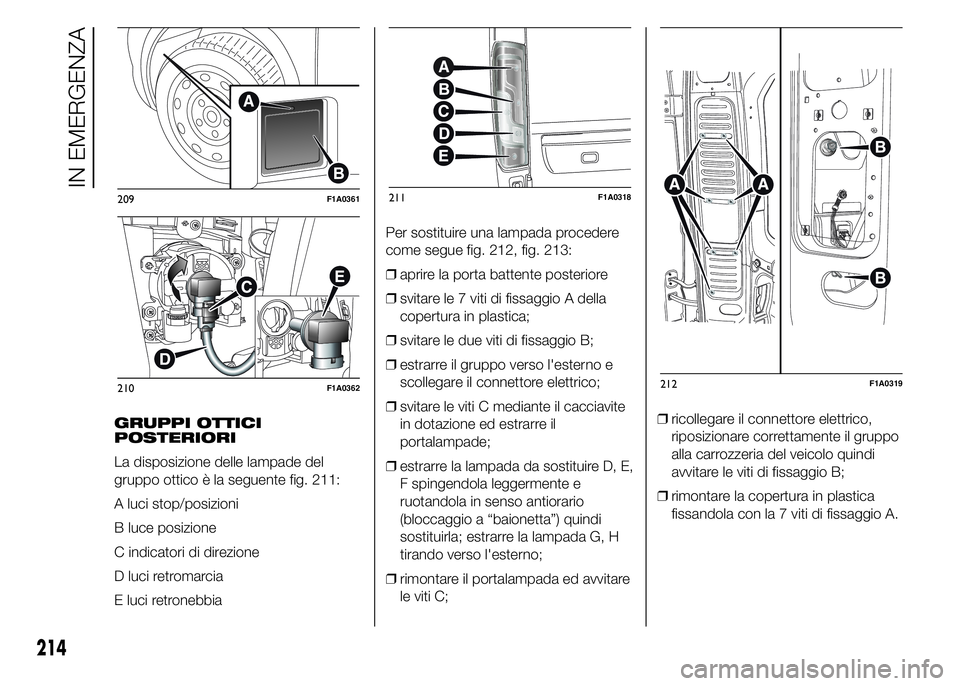

FIAT DUCATO 2015  Libretto Uso Manutenzione (in Italian) GRUPPI OTTICI
POSTERIORI
La disposizione delle lampade del
gruppo ottico è la seguente fig. 211:
A luci stop/posizioni
B luce posizione
C indicatori di direzione
D luci retromarcia
E luci retronebbia

Page 219 of 367

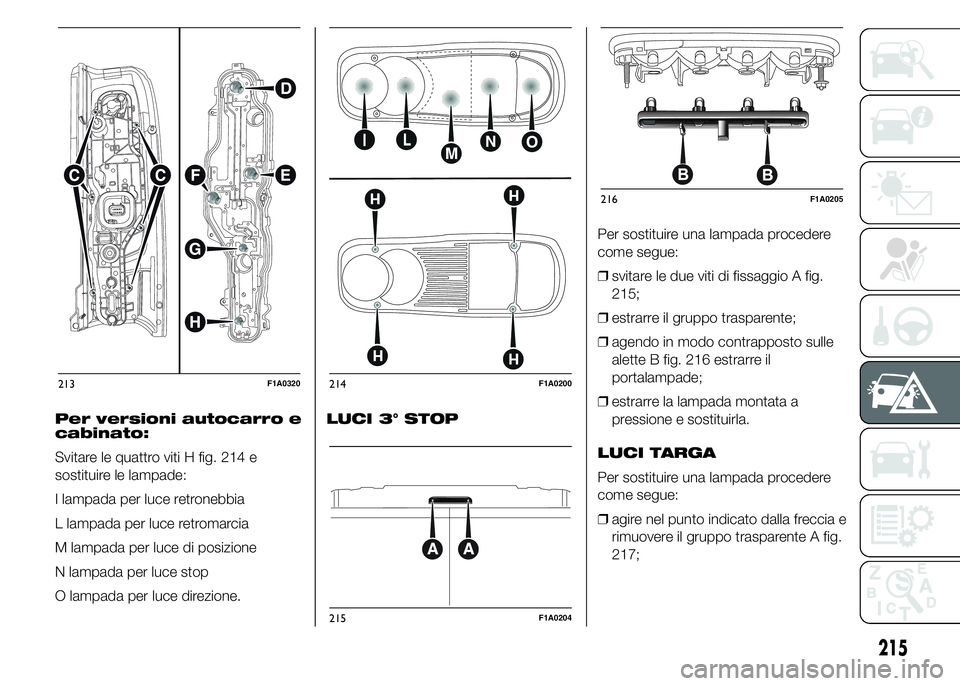

FIAT DUCATO 2015  Libretto Uso Manutenzione (in Italian) Per versioni autocarro e
cabinato:
Svitare le quattro viti H fig. 214 e
sostituire le lampade:
I lampada per luce retronebbia
L lampada per luce retromarcia
M lampada per luce di posizione
N lampada p

Page 220 of 367

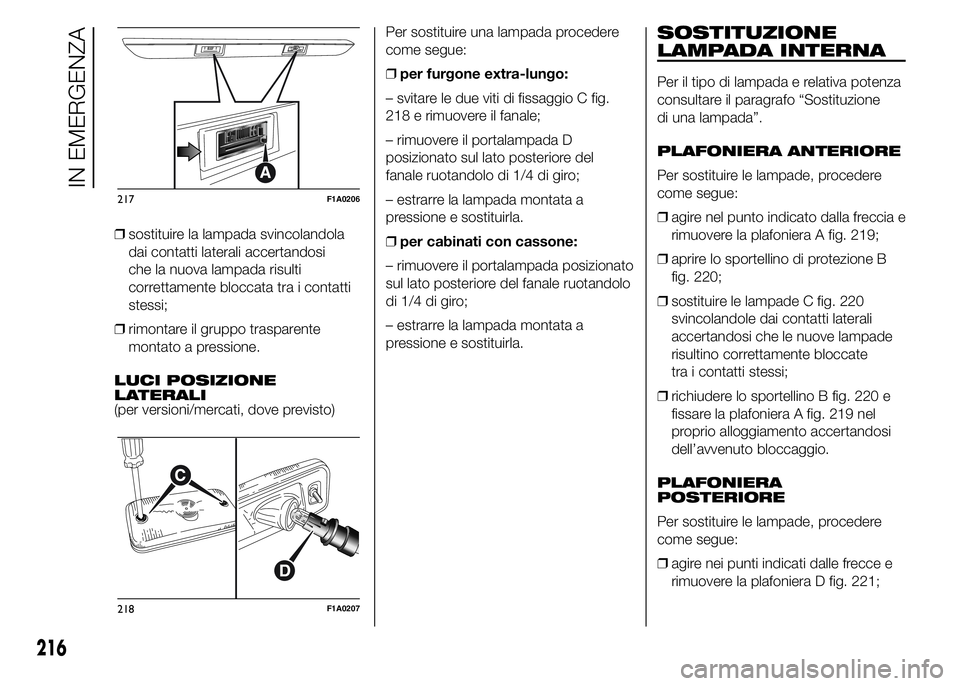

FIAT DUCATO 2015  Libretto Uso Manutenzione (in Italian) ❒sostituire la lampada svincolandola
dai contatti laterali accertandosi
che la nuova lampada risulti
correttamente bloccata tra i contatti
stessi;
❒rimontare il gruppo trasparente
montato a pressi
