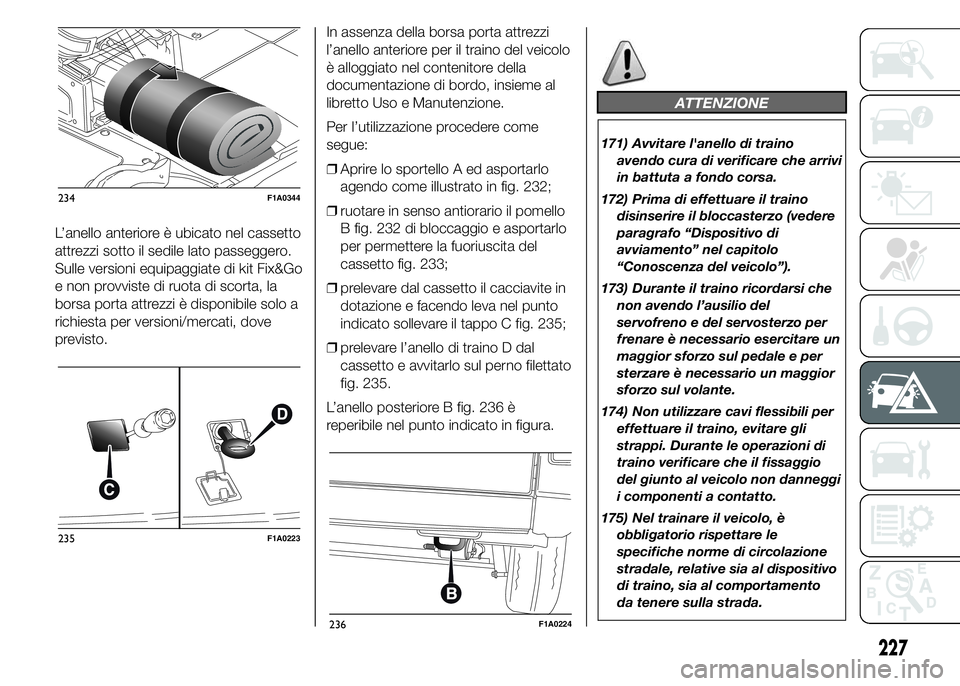

L’anello anteriore è ubicato nel cassetto
attrezzi sotto il sedile lato passeggero.
Sulle versioni equipaggiate di kit Fix&Go
e non provviste di ruota di scorta, la
borsa porta attrezzi è disponibile solo a
richiesta per versioni/mercati, dove
previsto.In assenza della borsa porta attrezzi
l’anello anteriore per il traino del veicolo
è alloggiato nel contenitore della
documentazione di bordo, insieme al
libretto Uso e Manutenzione.
Per l’utilizzazione procedere come
segue:
❒Aprire lo sportello A ed asportarlo
agendo come illustrato in fig. 232;
❒ruotare in senso antiorario il pomello
B fig. 232 di bloccaggio e asportarlo
per permettere la fuoriuscita del
cassetto fig. 233;
❒prelevare dal cassetto il cacciavite in
dotazione e facendo leva nel punto
indicato sollevare il tappo C fig. 235;
❒prelevare l’anello di traino D dal
cassetto e avvitarlo sul perno filettato
fig. 235.
L’anello posteriore B fig. 236 è
reperibile nel punto indicato in figura.
ATTENZIONE
171) Avvitare l'anello di traino
avendo cura di verificare che arrivi
in battuta a fondo corsa.
172) Prima di effettuare il traino
disinserire il bloccasterzo (vedere
paragrafo “Dispositivo di
avviamento” nel capitolo
“Conoscenza del veicolo”).
173) Durante il traino ricordarsi che
non avendo l’ausilio del
servofreno e del servosterzo per
frenare è necessario esercitare un
maggior sforzo sul pedale e per
sterzare è necessario un maggior
sforzo sul volante.
174) Non utilizzare cavi flessibili per
effettuare il traino, evitare gli
strappi. Durante le operazioni di
traino verificare che il fissaggio
del giunto al veicolo non danneggi
i componenti a contatto.
175) Nel trainare il veicolo, è
obbligatorio rispettare le
specifiche norme di circolazione
stradale, relative sia al dispositivo
di traino, sia al comportamento
da tenere sulla strada.
234F1A0344
235F1A0223
236F1A0224
227
Page 232 of 367

176) Durante il traino del veicolo non
avviare il motore.
177) Le operazioni di traino devono
avvenire esclusivamente su piano
stradale / viabile, il dispositivo
non può essere utilizzato per
riportare il veicolo sul piano
stradale in caso di uscita
di strada.
178) L'operazione di traino non può
avvenire per il superamento di
ostacoli importanti posti sul piano
stradale (ad esempio cumuli di
neve o altro materiale depositato
sul fondo stradale.
179) L'operazione di traino deve
avvenire mantenendo il più
possibile allineati il veicolo
trainante e il veicolo trainato; le
eventuali operazioni di traino/
caricamento effettuate da mezzi
di soccorso devono avvenire
mantenendo allineati il mezzo di
soccorso e il veicolo da
recuperare.
228
IN EMERGENZA
Page 233 of 367

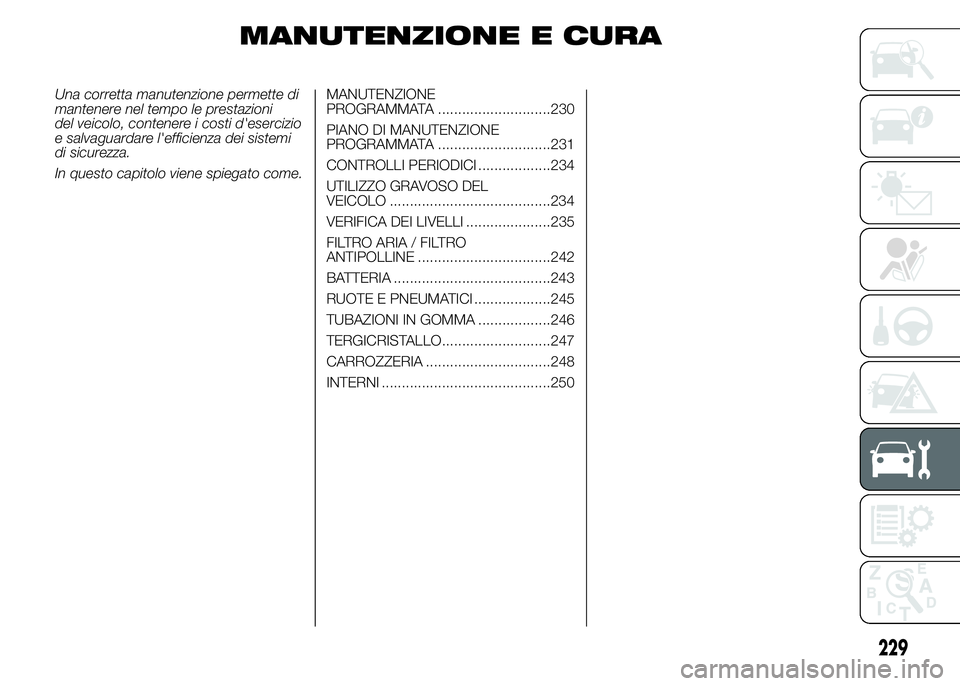

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni
del veicolo, contenere i costi d'esercizio
e salvaguardare l'efficienza dei sistemi
di sicurezza.
In questo capitolo viene spiegato come.MANUTENZIONE
PROGRAMMATA ............................230
PIANO DI MANUTENZIONE
PROGRAMMATA ............................231
CONTROLLI PERIODICI ..................234
UTILIZZO GRAVOSO DEL
VEICOLO ........................................234
VERIFICA DEI LIVELLI .....................235
FILTRO ARIA / FILTRO
ANTIPOLLINE .................................242
BATTERIA .......................................243
RUOTE E PNEUMATICI ...................245
TUBAZIONI IN GOMMA ..................246
TERGICRISTALLO...........................247
CARROZZERIA ...............................248
INTERNI ..........................................250
229
Page 234 of 367

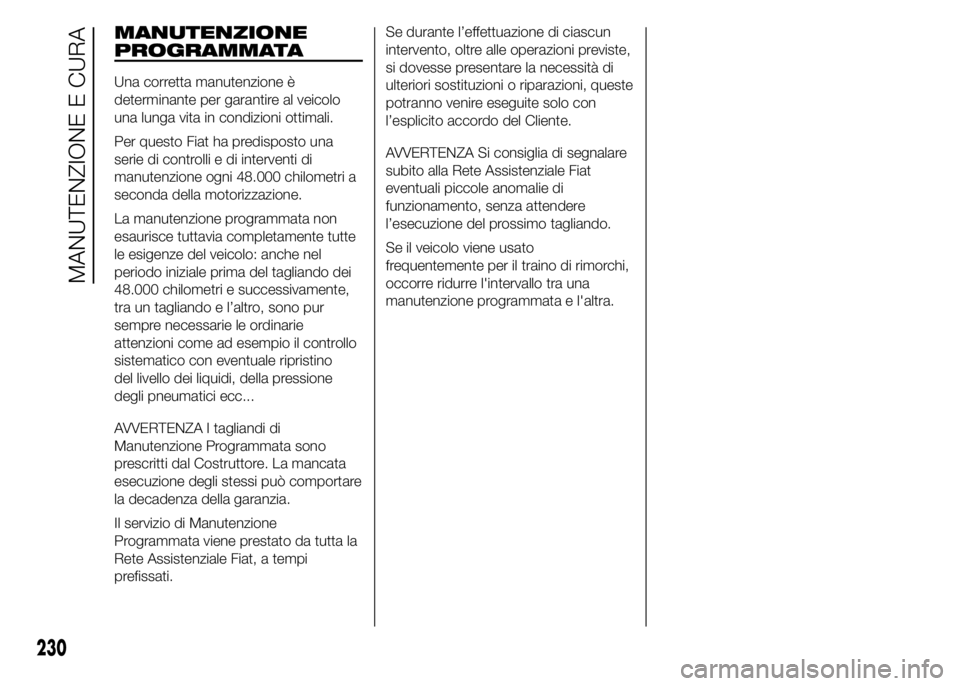

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire al veicolo
una lunga vita in condizioni ottimali.
Per questo Fiat ha predisposto una
serie di controlli e di interventi di
manutenzione ogni 48.000 chilometri a
seconda della motorizzazione.
La manutenzione programmata non
esaurisce tuttavia completamente tutte
le esigenze del veicolo: anche nel
periodo iniziale prima del tagliando dei
48.000 chilometri e successivamente,
tra un tagliando e l’altro, sono pur
sempre necessarie le ordinarie
attenzioni come ad esempio il controllo
sistematico con eventuale ripristino
del livello dei liquidi, della pressione
degli pneumatici ecc...
AVVERTENZA I tagliandi di
Manutenzione Programmata sono
prescritti dal Costruttore. La mancata
esecuzione degli stessi può comportare
la decadenza della garanzia.
Il servizio di Manutenzione
Programmata viene prestato da tutta la
Rete Assistenziale Fiat, a tempi
prefissati.Se durante l’effettuazione di ciascun
intervento, oltre alle operazioni previste,
si dovesse presentare la necessità di
ulteriori sostituzioni o riparazioni, queste
potranno venire eseguite solo con
l’esplicito accordo del Cliente.
AVVERTENZA Si consiglia di segnalare
subito alla Rete Assistenziale Fiat
eventuali piccole anomalie di
funzionamento, senza attendere
l’esecuzione del prossimo tagliando.
Se il veicolo viene usato
frequentemente per il traino di rimorchi,
occorre ridurre l'intervallo tra una
manutenzione programmata e l'altra.
230
MANUTENZIONE E CURA
Page 235 of 367

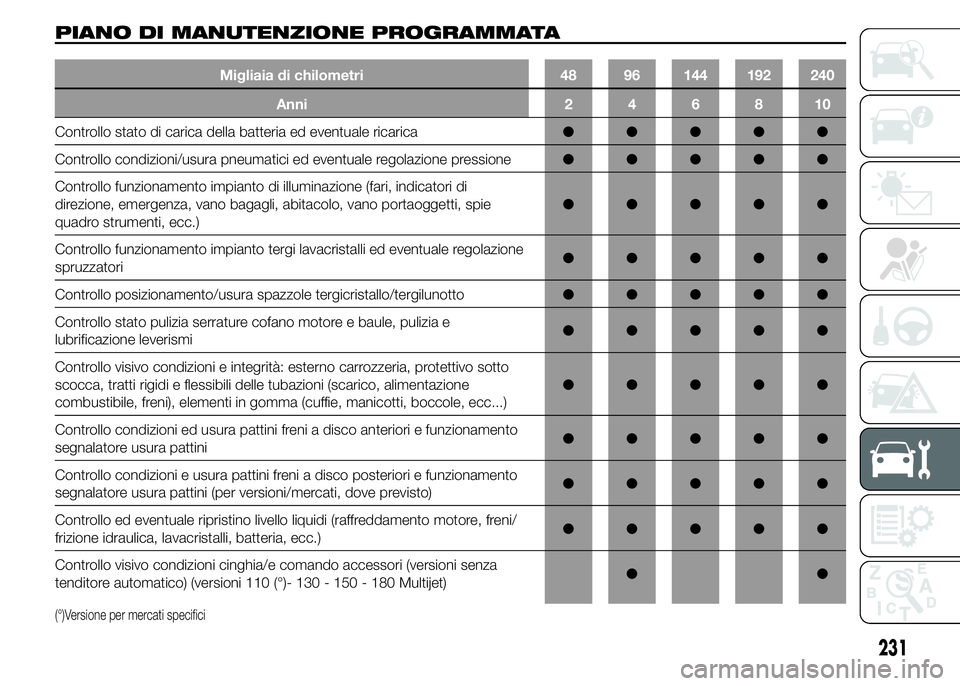

PIANO DI MANUTENZIONE PROGRAMMATA
Migliaia di chilometri 48 96 144 192 240
Anni246810
Controllo stato di carica della batteria ed eventuale ricarica●●●●●
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, vano bagagli, abitacolo, vano portaoggetti, spie
quadro strumenti, ecc.)●●●●●
Controllo funzionamento impianto tergi lavacristalli ed eventuale regolazione
spruzzatori●●●●●
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e
lubrificazione leverismi●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle tubazioni (scarico, alimentazione
combustibile, freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori e funzionamento
segnalatore usura pattini●●●●●
Controllo condizioni e usura pattini freni a disco posteriori e funzionamento
segnalatore usura pattini (per versioni/mercati, dove previsto)●●●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore, freni/
frizione idraulica, lavacristalli, batteria, ecc.)●●●●●
Controllo visivo condizioni cinghia/e comando accessori (versioni senza
tenditore automatico) (versioni 110 (°)- 130 - 150 - 180 Multijet)●●
(°)Versione per mercati specifici
231
Page 236 of 367

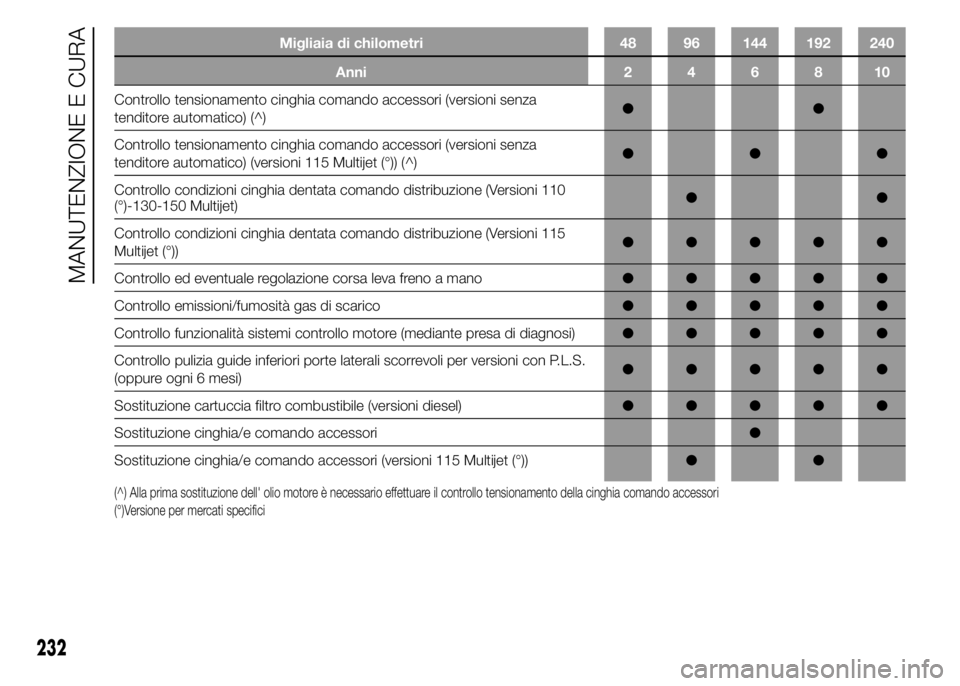

Migliaia di chilometri 48 96 144 192 240
Anni246810
Controllo tensionamento cinghia comando accessori (versioni senza
tenditore automatico) (^)●●
Controllo tensionamento cinghia comando accessori (versioni senza
tenditore automatico) (versioni 115 Multijet (°)) (^)●●●
Controllo condizioni cinghia dentata comando distribuzione (Versioni 110
(°)-130-150 Multijet)●●
Controllo condizioni cinghia dentata comando distribuzione (Versioni 115
Multijet (°))●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)●●●●●
Controllo pulizia guide inferiori porte laterali scorrevoli per versioni con P.L.S.
(oppure ogni 6 mesi)●●●●●
Sostituzione cartuccia filtro combustibile (versioni diesel)●●●●●
Sostituzione cinghia/e comando accessori●
Sostituzione cinghia/e comando accessori (versioni 115 Multijet (°))●●
(^) Alla prima sostituzione dell' olio motore è necessario effettuare il controllo tensionamento della cinghia comando accessori
(°)Versione per mercati specifici
232
MANUTENZIONE E CURA
Page 237 of 367

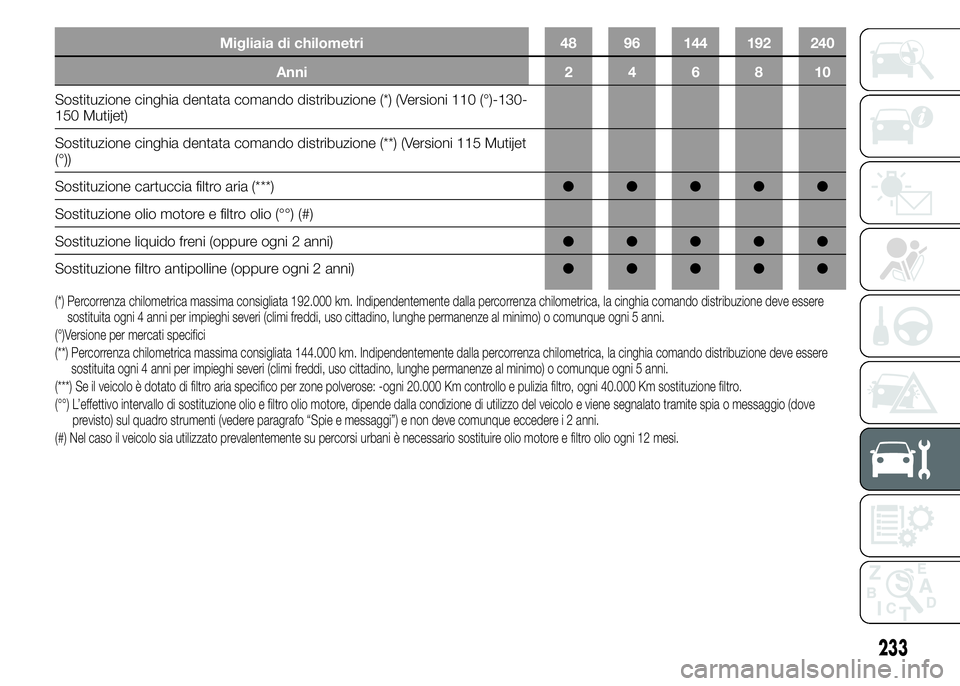

Migliaia di chilometri 48 96 144 192 240
Anni246810
Sostituzione cinghia dentata comando distribuzione (*) (Versioni 110 (°)-130-
150 Mutijet)
Sostituzione cinghia dentata comando distribuzione (**) (Versioni 115 Mutijet
(°))
Sostituzione cartuccia filtro aria (***)●●●●●
Sostituzione olio motore e filtro olio (°°) (#)
Sostituzione liquido freni (oppure ogni 2 anni)●●●●●
Sostituzione filtro antipolline (oppure ogni 2 anni)●●●●●
(*) Percorrenza chilometrica massima consigliata 192.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere
sostituita ogni 4 anni per impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(°)Versione per mercati specifici
(**) Percorrenza chilometrica massima consigliata 144.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere
sostituita ogni 4 anni per impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(***) Se il veicolo è dotato di filtro aria specifico per zone polverose: -ogni 20.000 Km controllo e pulizia filtro, ogni 40.000 Km sostituzione filtro.
(°°) L’effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo del veicolo e viene segnalato tramite spia o messaggio (dove
previsto) sul quadro strumenti (vedere paragrafo “Spie e messaggi”) e non deve comunque eccedere i 2 anni.
(#) Nel caso il veicolo sia utilizzato prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro olio ogni 12 mesi.
233
Page 238 of 367

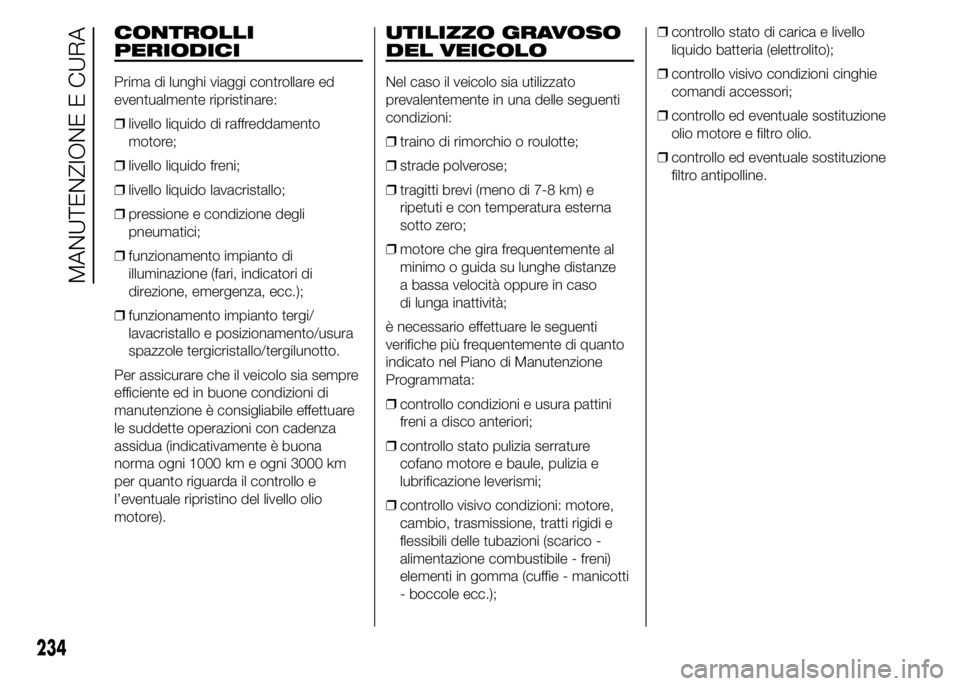

CONTROLLI
PERIODICI
Prima di lunghi viaggi controllare ed
eventualmente ripristinare:
❒livello liquido di raffreddamento
motore;
❒livello liquido freni;
❒livello liquido lavacristallo;
❒pressione e condizione degli
pneumatici;
❒funzionamento impianto di
illuminazione (fari, indicatori di
direzione, emergenza, ecc.);
❒funzionamento impianto tergi/
lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto.
Per assicurare che il veicolo sia sempre
efficiente ed in buone condizioni di
manutenzione è consigliabile effettuare
le suddette operazioni con cadenza
assidua (indicativamente è buona
norma ogni 1000 km e ogni 3000 km
per quanto riguarda il controllo e
l’eventuale ripristino del livello olio
motore).
UTILIZZO GRAVOSO
DEL VEICOLO
Nel caso il veicolo sia utilizzato
prevalentemente in una delle seguenti
condizioni:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna
sotto zero;
❒motore che gira frequentemente al
minimo o guida su lunghe distanze
a bassa velocità oppure in caso
di lunga inattività;
è necessario effettuare le seguenti
verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione
Programmata:
❒controllo condizioni e usura pattini
freni a disco anteriori;
❒controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi;
❒controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico -
alimentazione combustibile - freni)
elementi in gomma (cuffie - manicotti
- boccole ecc.);❒controllo stato di carica e livello
liquido batteria (elettrolito);
❒controllo visivo condizioni cinghie
comandi accessori;
❒controllo ed eventuale sostituzione
olio motore e filtro olio.
❒controllo ed eventuale sostituzione
filtro antipolline.
234
MANUTENZIONE E CURA
Page 239 of 367

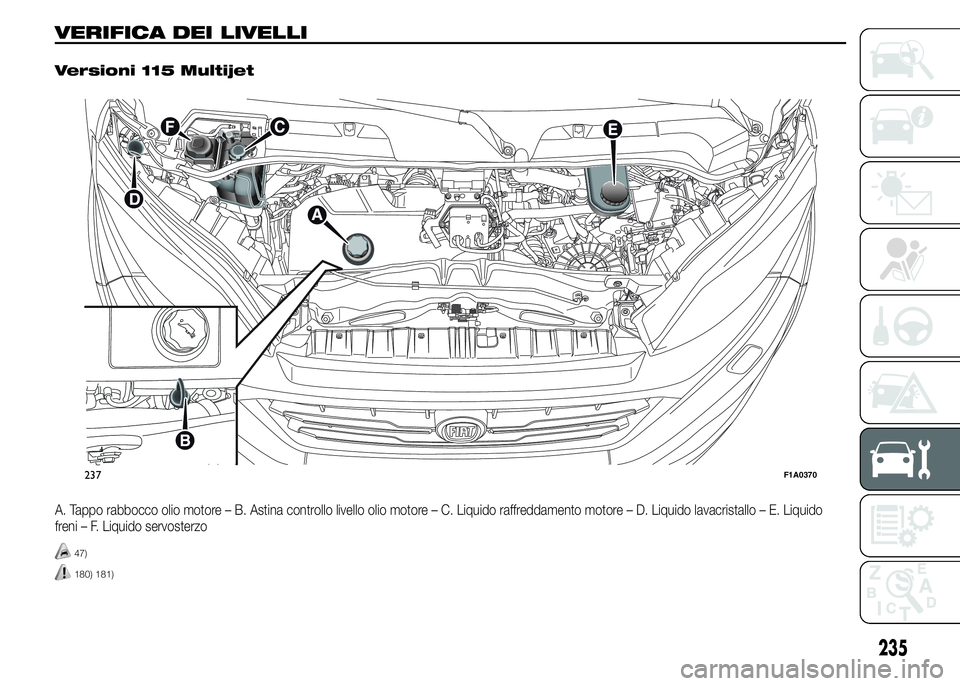

VERIFICA DEI LIVELLI.
Versioni 115 Multijet
A. Tappo rabbocco olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo – E. Liquido
freni – F. Liquido servosterzo
47)
180) 181)
237F1A0370
235
Page 240 of 367

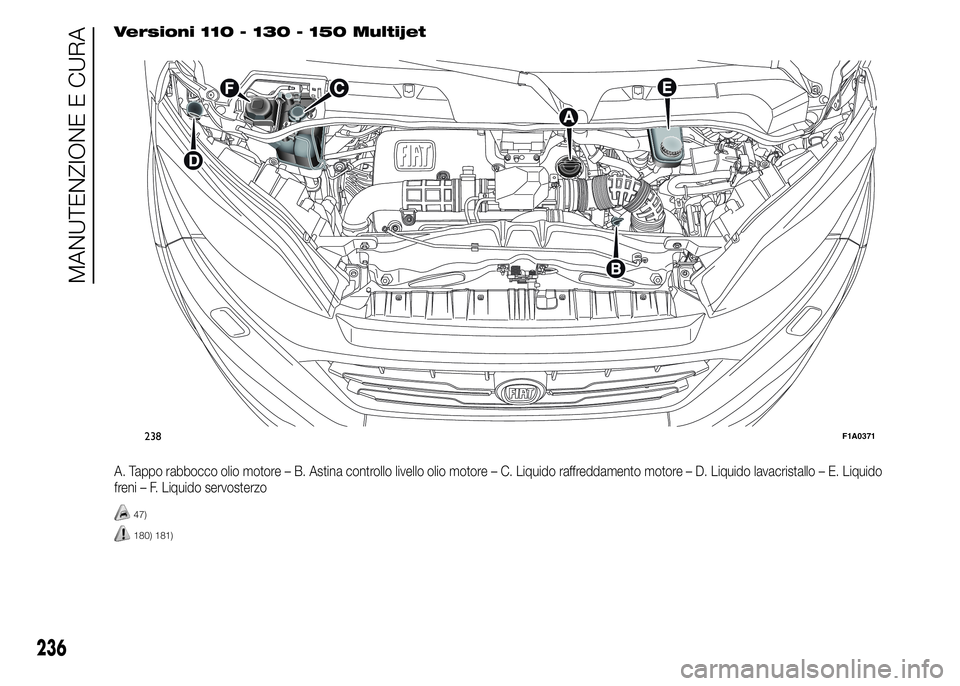

Versioni 110 - 130 - 150 Multijet
A. Tappo rabbocco olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo – E. Liquido
freni – F. Liquido servosterzo
47)
180) 181)
238F1A0371
236
MANUTENZIONE E CURA
