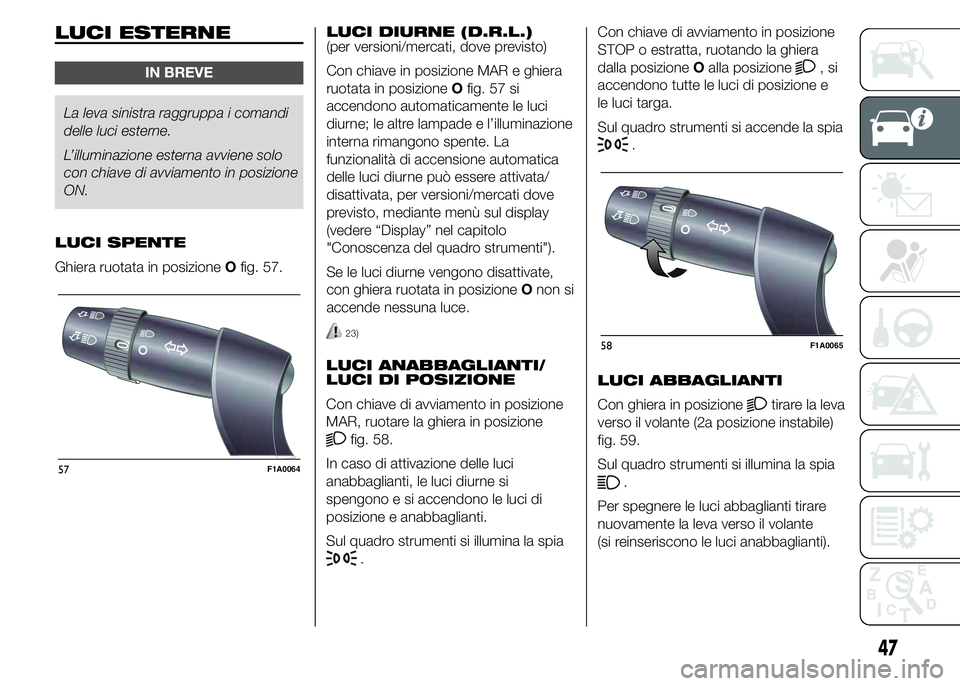

LUCI ESTERNE
IN BREVE
La leva sinistra raggruppa i comandi
delle luci esterne.
L’illuminazione esterna avviene solo
con chiave di avviamento in posizione
ON.
LUCI SPENTE
Ghiera ruotata in posizioneOfig. 57.LUCI DIURNE (D.R.L.)
(per versioni/mercati, dove previsto)
Con chiave in posizione MAR e ghiera
ruotata in posizioneOfig. 57 si
accendono automaticamente le luci
diurne; le altre lampade e l’illuminazione
interna rimangono spente. La
funzionalità di accensione automatica
delle luci diurne può essere attivata/
disattivata, per versioni/mercati dove
previsto, mediante menù sul display
(vedere “Display” nel capitolo
"Conoscenza del quadro strumenti").
Se le luci diurne vengono disattivate,
con ghiera ruotata in posizioneOnon si
accende nessuna luce.
23)
LUCI ANABBAGLIANTI/
LUCI DI POSIZIONE
Con chiave di avviamento in posizione
MAR, ruotare la ghiera in posizione
fig. 58.
In caso di attivazione delle luci
anabbaglianti, le luci diurne si
spengono e si accendono le luci di
posizione e anabbaglianti.
Sul quadro strumenti si illumina la spia
.Con chiave di avviamento in posizione
STOP o estratta, ruotando la ghiera
dalla posizioneOalla posizione
,si
accendono tutte le luci di posizione e
le luci targa.
Sul quadro strumenti si accende la spia
.
LUCI ABBAGLIANTI
Con ghiera in posizione
tirare la leva
verso il volante (2a posizione instabile)
fig. 59.
Sul quadro strumenti si illumina la spia
.
Per spegnere le luci abbaglianti tirare
nuovamente la leva verso il volante
(si reinseriscono le luci anabbaglianti).57F1A0064
58F1A0065
47
Page 52 of 367

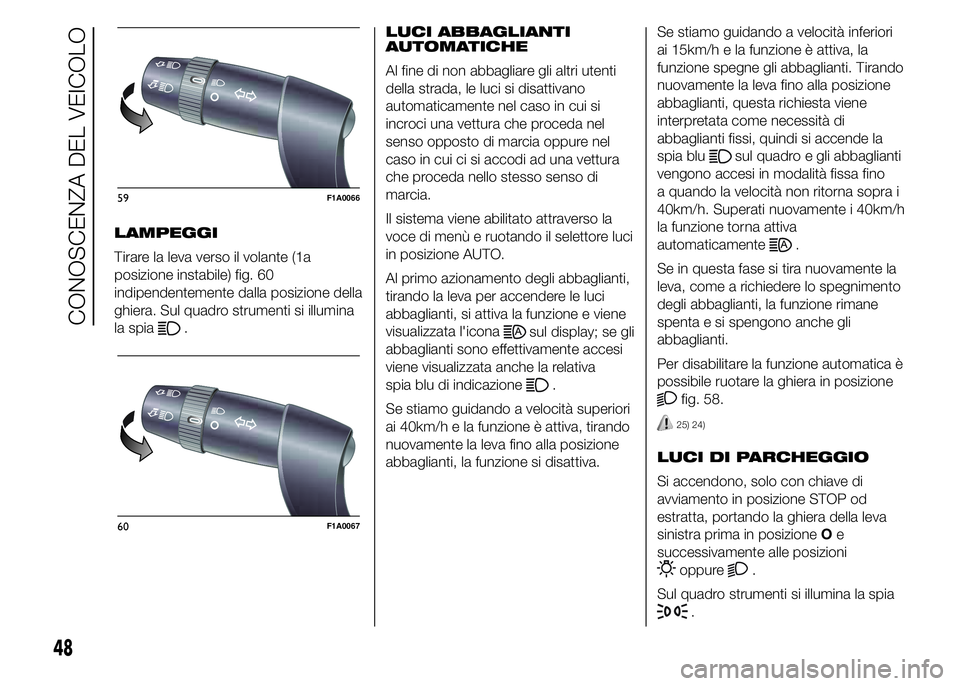

LAMPEGGI
Tirare la leva verso il volante (1a
posizione instabile) fig. 60
indipendentemente dalla posizione della
ghiera. Sul quadro strumenti si illumina
la spia
.LUCI ABBAGLIANTI
AUTOMATICHE
Al fine di non abbagliare gli altri utenti
della strada, le luci si disattivano
automaticamente nel caso in cui si
incroci una vettura che proceda nel
senso opposto di marcia oppure nel
caso in cui ci si accodi ad una vettura
che proceda nello stesso senso di
marcia.
Il sistema viene abilitato attraverso la
voce di menù e ruotando il selettore luci
in posizione AUTO.
Al primo azionamento degli abbaglianti,
tirando la leva per accendere le luci
abbaglianti, si attiva la funzione e viene
visualizzata l'iconasul display; se gli
abbaglianti sono effettivamente accesi
viene visualizzata anche la relativa
spia blu di indicazione
.
Se stiamo guidando a velocità superiori
ai 40km/h e la funzione è attiva, tirando
nuovamente la leva fino alla posizione
abbaglianti, la funzione si disattiva.Se stiamo guidando a velocità inferiori
ai 15km/h e la funzione è attiva, la
funzione spegne gli abbaglianti. Tirando
nuovamente la leva fino alla posizione
abbaglianti, questa richiesta viene
interpretata come necessità di
abbaglianti fissi, quindi si accende la
spia blu
sul quadro e gli abbaglianti
vengono accesi in modalità fissa fino
a quando la velocità non ritorna sopra i
40km/h. Superati nuovamente i 40km/h
la funzione torna attiva
automaticamente
.
Se in questa fase si tira nuovamente la
leva, come a richiedere lo spegnimento
degli abbaglianti, la funzione rimane
spenta e si spengono anche gli
abbaglianti.
Per disabilitare la funzione automatica è
possibile ruotare la ghiera in posizione
fig. 58.
25) 24)
LUCI DI PARCHEGGIO
Si accendono, solo con chiave di
avviamento in posizione STOP od
estratta, portando la ghiera della leva
sinistra prima in posizioneOe
successivamente alle posizioni
oppure.
Sul quadro strumenti si illumina la spia
.
59F1A0066
60F1A0067
48
CONOSCENZA DEL VEICOLO
Page 53 of 367

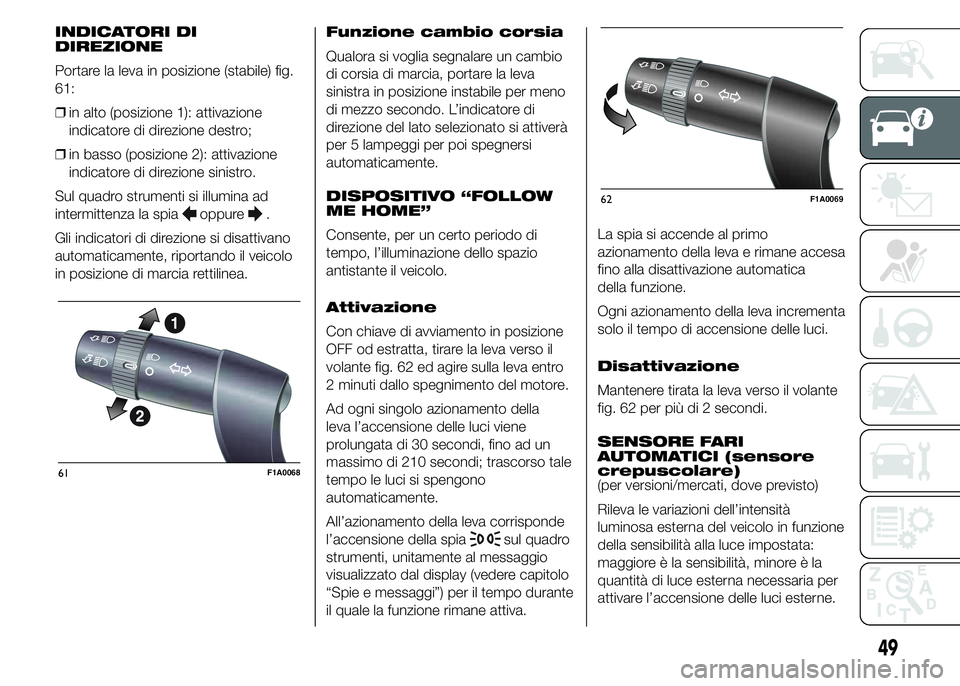

INDICATORI DI
DIREZIONE
Portare la leva in posizione (stabile) fig.
61:
❒in alto (posizione 1): attivazione
indicatore di direzione destro;
❒in basso (posizione 2): attivazione
indicatore di direzione sinistro.
Sul quadro strumenti si illumina ad
intermittenza la spia
oppure.
Gli indicatori di direzione si disattivano
automaticamente, riportando il veicolo
in posizione di marcia rettilinea.Funzione cambio corsia
Qualora si voglia segnalare un cambio
di corsia di marcia, portare la leva
sinistra in posizione instabile per meno
di mezzo secondo. L’indicatore di
direzione del lato selezionato si attiverà
per 5 lampeggi per poi spegnersi
automaticamente.
DISPOSITIVO “FOLLOW
ME HOME”
Consente, per un certo periodo di
tempo, l’illuminazione dello spazio
antistante il veicolo.
Attivazione
Con chiave di avviamento in posizione
OFF od estratta, tirare la leva verso il
volante fig. 62 ed agire sulla leva entro
2 minuti dallo spegnimento del motore.
Ad ogni singolo azionamento della
leva l’accensione delle luci viene
prolungata di 30 secondi, fino ad un
massimo di 210 secondi; trascorso tale
tempo le luci si spengono
automaticamente.
All’azionamento della leva corrisponde
l’accensione della spia
sul quadro
strumenti, unitamente al messaggio
visualizzato dal display (vedere capitolo
“Spie e messaggi”) per il tempo durante
il quale la funzione rimane attiva.La spia si accende al primo
azionamento della leva e rimane accesa
fino alla disattivazione automatica
della funzione.
Ogni azionamento della leva incrementa
solo il tempo di accensione delle luci.
Disattivazione
Mantenere tirata la leva verso il volante
fig. 62 per più di 2 secondi.
SENSORE FARI
AUTOMATICI (sensore
crepuscolare)
(per versioni/mercati, dove previsto)
Rileva le variazioni dell’intensità
luminosa esterna del veicolo in funzione
della sensibilità alla luce impostata:
maggiore è la sensibilità, minore è la
quantità di luce esterna necessaria per
attivare l’accensione delle luci esterne.
61F1A0068
62F1A0069
49
Page 54 of 367

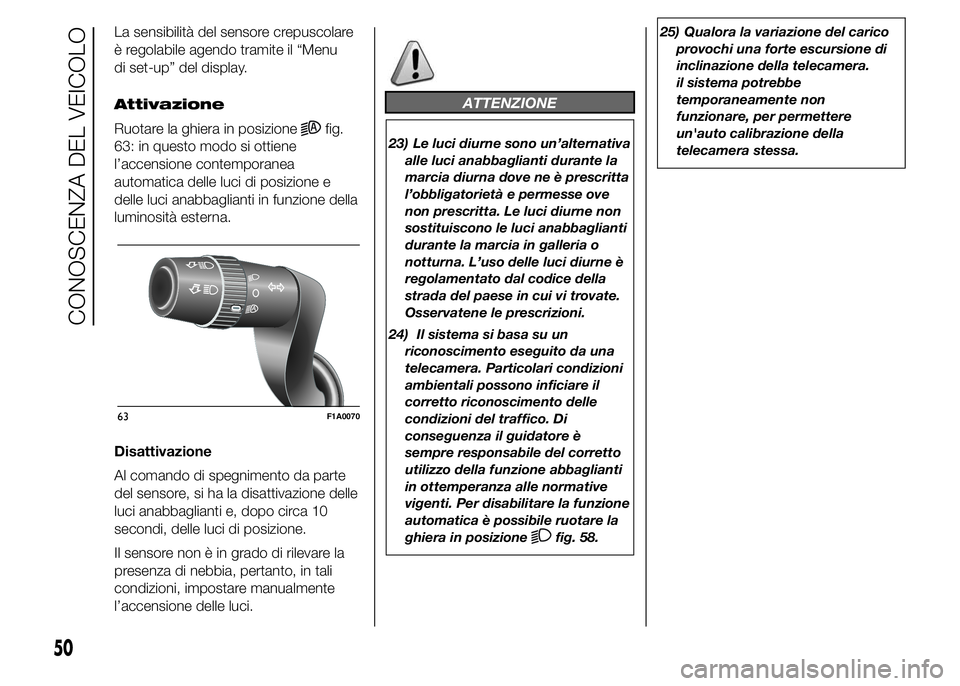

La sensibilità del sensore crepuscolare
è regolabile agendo tramite il “Menu
di set-up” del display.
Attivazione
Ruotare la ghiera in posizione
fig.
63: in questo modo si ottiene
l’accensione contemporanea
automatica delle luci di posizione e
delle luci anabbaglianti in funzione della
luminosità esterna.
Disattivazione
Al comando di spegnimento da parte
del sensore, si ha la disattivazione delle
luci anabbaglianti e, dopo circa 10
secondi, delle luci di posizione.
Il sensore non è in grado di rilevare la
presenza di nebbia, pertanto, in tali
condizioni, impostare manualmente
l’accensione delle luci.
ATTENZIONE
23) Le luci diurne sono un’alternativa
alle luci anabbaglianti durante la
marcia diurna dove ne è prescritta
l’obbligatorietà e permesse ove
non prescritta. Le luci diurne non
sostituiscono le luci anabbaglianti
durante la marcia in galleria o
notturna. L’uso delle luci diurne è
regolamentato dal codice della
strada del paese in cui vi trovate.
Osservatene le prescrizioni.
24) Il sistema si basa su un
riconoscimento eseguito da una
telecamera. Particolari condizioni
ambientali possono inficiare il
corretto riconoscimento delle
condizioni del traffico. Di
conseguenza il guidatore è
sempre responsabile del corretto
utilizzo della funzione abbaglianti
in ottemperanza alle normative
vigenti. Per disabilitare la funzione
automatica è possibile ruotare la
ghiera in posizione
fig. 58.25) Qualora la variazione del carico
provochi una forte escursione di
inclinazione della telecamera.
il sistema potrebbe
temporaneamente non
funzionare, per permettere
un'auto calibrazione della
telecamera stessa.
63F1A0070
50
CONOSCENZA DEL VEICOLO
Page 55 of 367

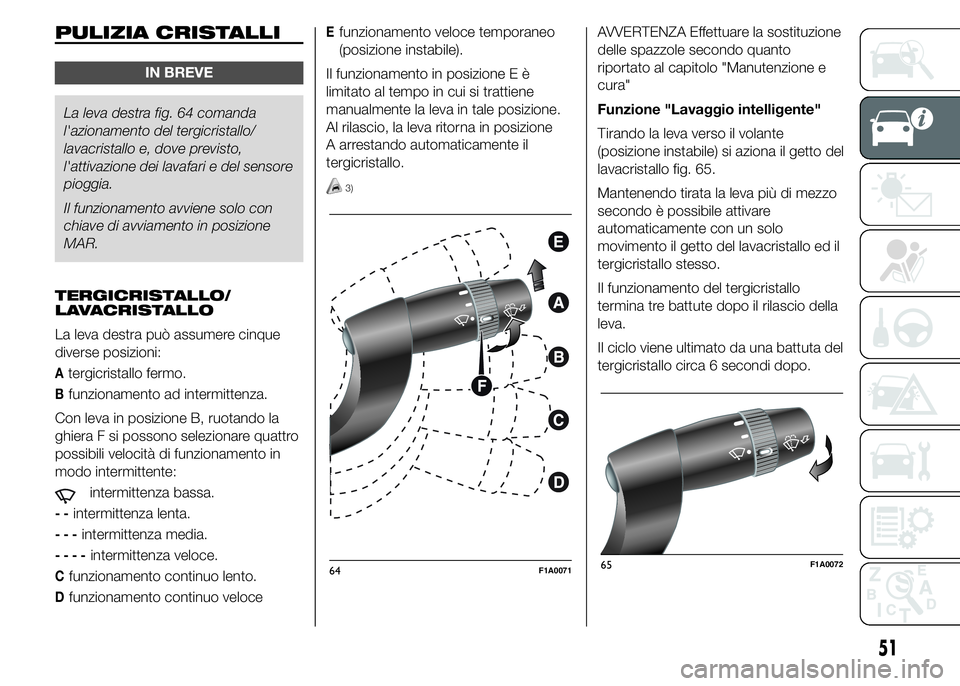

PULIZIA CRISTALLI
IN BREVE
La leva destra fig. 64 comanda
l'azionamento del tergicristallo/
lavacristallo e, dove previsto,
l'attivazione dei lavafari e del sensore
pioggia.
Il funzionamento avviene solo con
chiave di avviamento in posizione
MAR.
TERGICRISTALLO/
LAVACRISTALLO
La leva destra può assumere cinque
diverse posizioni:
Atergicristallo fermo.
Bfunzionamento ad intermittenza.
Con leva in posizione B, ruotando la
ghiera F si possono selezionare quattro
possibili velocità di funzionamento in
modo intermittente:
intermittenza bassa.
--intermittenza lenta.
---intermittenza media.
----intermittenza veloce.
Cfunzionamento continuo lento.
Dfunzionamento continuo veloce
Efunzionamento veloce temporaneo
(posizione instabile).
Il funzionamento in posizione E è
limitato al tempo in cui si trattiene
manualmente la leva in tale posizione.
Al rilascio, la leva ritorna in posizione
A arrestando automaticamente il
tergicristallo.
3)
AVVERTENZA Effettuare la sostituzione
delle spazzole secondo quanto
riportato al capitolo "Manutenzione e
cura"
Funzione "Lavaggio intelligente"
Tirando la leva verso il volante
(posizione instabile) si aziona il getto del
lavacristallo fig. 65.
Mantenendo tirata la leva più di mezzo
secondo è possibile attivare
automaticamente con un solo
movimento il getto del lavacristallo ed il
tergicristallo stesso.
Il funzionamento del tergicristallo
termina tre battute dopo il rilascio della
leva.
Il ciclo viene ultimato da una battuta del
tergicristallo circa 6 secondi dopo.
64F1A007165F1A0072
51
Page 56 of 367

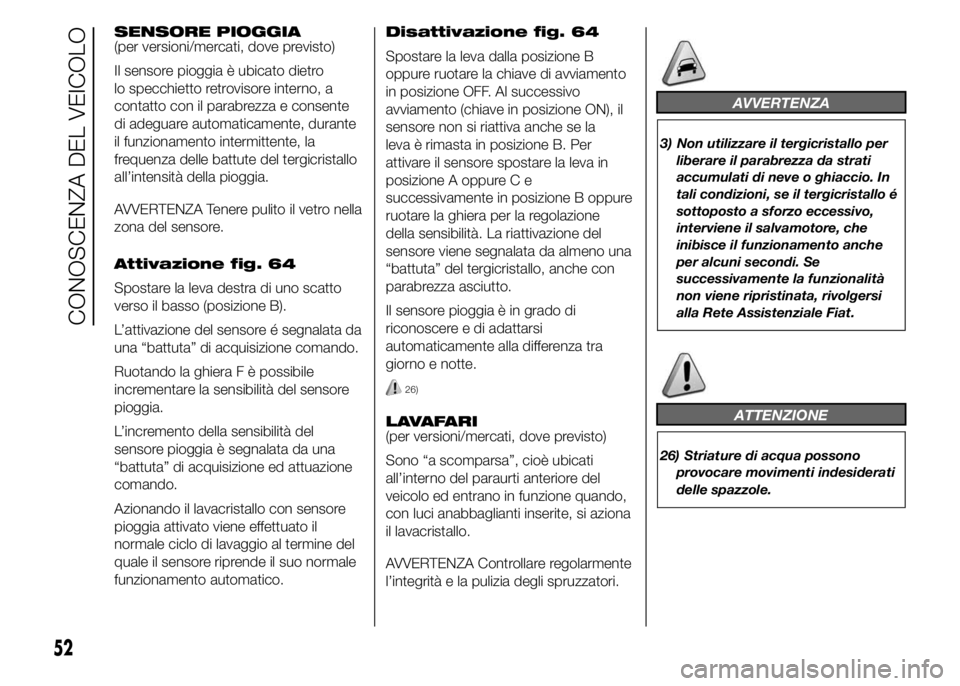

SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
Il sensore pioggia è ubicato dietro
lo specchietto retrovisore interno, a
contatto con il parabrezza e consente
di adeguare automaticamente, durante
il funzionamento intermittente, la
frequenza delle battute del tergicristallo
all’intensità della pioggia.
AVVERTENZA Tenere pulito il vetro nella
zona del sensore.
Attivazione fig. 64
Spostare la leva destra di uno scatto
verso il basso (posizione B).
L’attivazione del sensore é segnalata da
una “battuta” di acquisizione comando.
Ruotando la ghiera F è possibile
incrementare la sensibilità del sensore
pioggia.
L’incremento della sensibilità del
sensore pioggia è segnalata da una
“battuta” di acquisizione ed attuazione
comando.
Azionando il lavacristallo con sensore
pioggia attivato viene effettuato il
normale ciclo di lavaggio al termine del
quale il sensore riprende il suo normale
funzionamento automatico.Disattivazione fig. 64
Spostare la leva dalla posizione B
oppure ruotare la chiave di avviamento
in posizione OFF. Al successivo
avviamento (chiave in posizione ON), il
sensore non si riattiva anche se la
leva è rimasta in posizione B. Per
attivare il sensore spostare la leva in
posizione A oppure C e
successivamente in posizione B oppure
ruotare la ghiera per la regolazione
della sensibilità. La riattivazione del
sensore viene segnalata da almeno una
“battuta” del tergicristallo, anche con
parabrezza asciutto.
Il sensore pioggia è in grado di
riconoscere e di adattarsi
automaticamente alla differenza tra
giorno e notte.
26)
LAVAFARI
(per versioni/mercati, dove previsto)
Sono “a scomparsa”, cioè ubicati
all’interno del paraurti anteriore del
veicolo ed entrano in funzione quando,
con luci anabbaglianti inserite, si aziona
il lavacristallo.
AVVERTENZA Controllare regolarmente
l’integrità e la pulizia degli spruzzatori.
AVVERTENZA
3) Non utilizzare il tergicristallo per
liberare il parabrezza da strati
accumulati di neve o ghiaccio. In
tali condizioni, se il tergicristallo é
sottoposto a sforzo eccessivo,
interviene il salvamotore, che
inibisce il funzionamento anche
per alcuni secondi. Se
successivamente la funzionalità
non viene ripristinata, rivolgersi
alla Rete Assistenziale Fiat.
ATTENZIONE
26) Striature di acqua possono
provocare movimenti indesiderati
delle spazzole.
52
CONOSCENZA DEL VEICOLO
Page 57 of 367

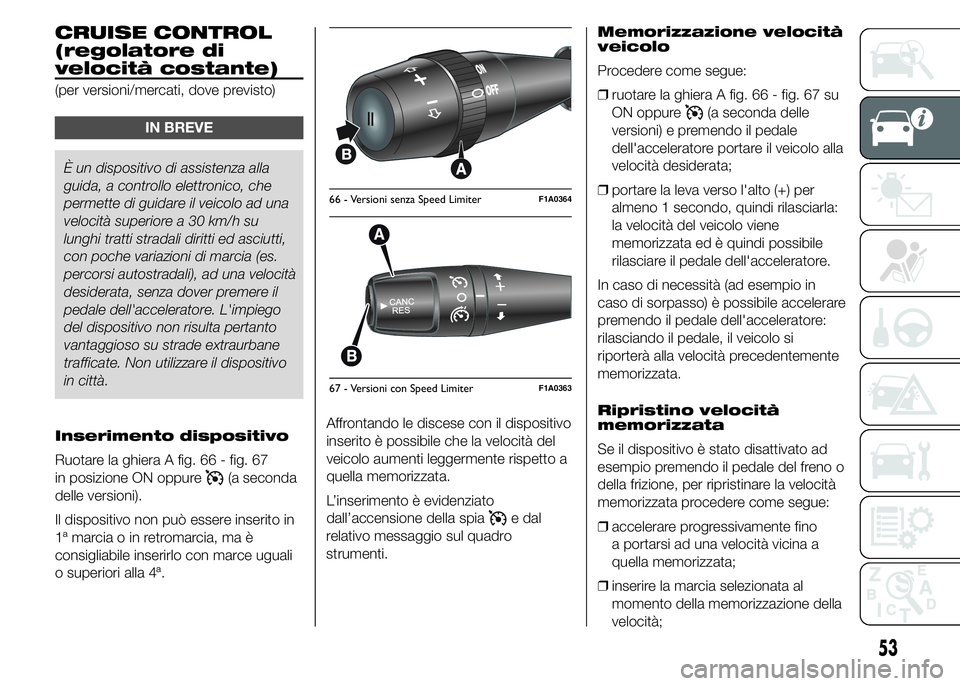

CRUISE CONTROL
(regolatore di
velocità costante)
(per versioni/mercati, dove previsto)
IN BREVE
È un dispositivo di assistenza alla
guida, a controllo elettronico, che
permette di guidare il veicolo ad una
velocità superiore a 30 km/h su
lunghi tratti stradali diritti ed asciutti,
con poche variazioni di marcia (es.
percorsi autostradali), ad una velocità
desiderata, senza dover premere il
pedale dell'acceleratore. L'impiego
del dispositivo non risulta pertanto
vantaggioso su strade extraurbane
trafficate. Non utilizzare il dispositivo
in città.
Inserimento dispositivo
Ruotare la ghiera A fig. 66 - fig. 67
in posizione ON oppure
(a seconda
delle versioni).
Il dispositivo non può essere inserito in
1ª marcia o in retromarcia, ma è
consigliabile inserirlo con marce uguali
o superiori alla 4ª.Affrontando le discese con il dispositivo
inserito è possibile che la velocità del
veicolo aumenti leggermente rispetto a
quella memorizzata.
L’inserimento è evidenziato
dall’accensione della spia
e dal
relativo messaggio sul quadro
strumenti.Memorizzazione velocità
veicolo
Procedere come segue:
❒ruotare la ghiera A fig. 66 - fig. 67 su
ON oppure
(a seconda delle
versioni) e premendo il pedale
dell'acceleratore portare il veicolo alla
velocità desiderata;
❒portare la leva verso l'alto (+) per
almeno 1 secondo, quindi rilasciarla:
la velocità del veicolo viene
memorizzata ed è quindi possibile
rilasciare il pedale dell'acceleratore.
In caso di necessità (ad esempio in
caso di sorpasso) è possibile accelerare
premendo il pedale dell'acceleratore:
rilasciando il pedale, il veicolo si
riporterà alla velocità precedentemente
memorizzata.
Ripristino velocità
memorizzata
Se il dispositivo è stato disattivato ad
esempio premendo il pedale del freno o
della frizione, per ripristinare la velocità
memorizzata procedere come segue:
❒accelerare progressivamente fino
a portarsi ad una velocità vicina a
quella memorizzata;
❒inserire la marcia selezionata al
momento della memorizzazione della
velocità;
66 - Versioni senza Speed LimiterF1A0364
67 - Versioni con Speed LimiterF1A0363
53
Page 58 of 367

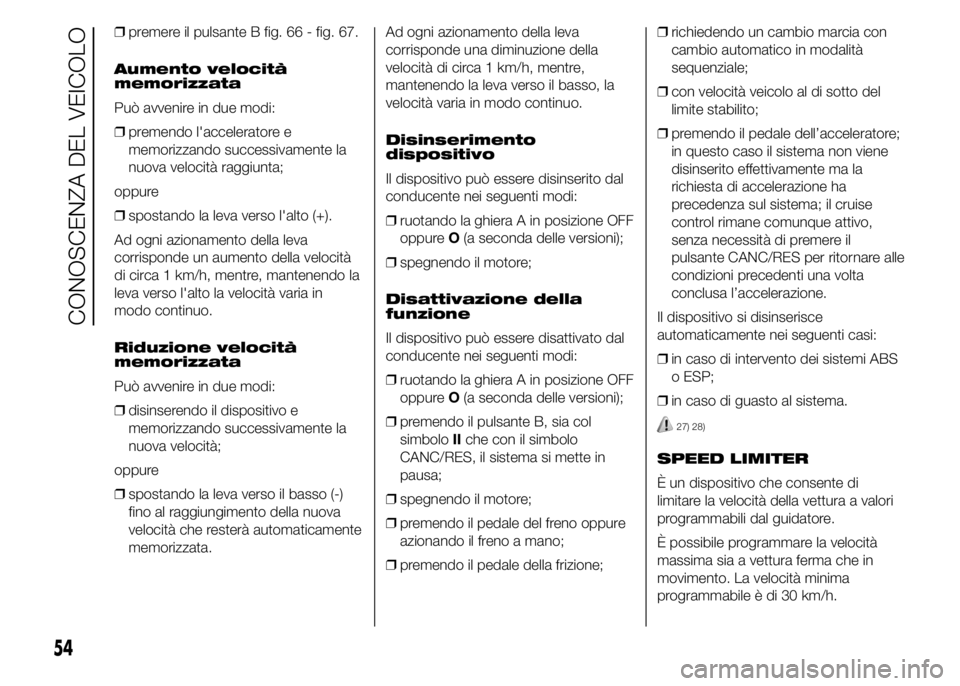

❒premere il pulsante B fig. 66 - fig. 67.
Aumento velocità
memorizzata
Può avvenire in due modi:
❒premendo l'acceleratore e
memorizzando successivamente la
nuova velocità raggiunta;
oppure
❒spostando la leva verso l'alto (+).
Ad ogni azionamento della leva
corrisponde un aumento della velocità
di circa 1 km/h, mentre, mantenendo la
leva verso l'alto la velocità varia in
modo continuo.
Riduzione velocità
memorizzata
Può avvenire in due modi:
❒disinserendo il dispositivo e
memorizzando successivamente la
nuova velocità;
oppure
❒spostando la leva verso il basso (-)
fino al raggiungimento della nuova
velocità che resterà automaticamente
memorizzata.Ad ogni azionamento della leva
corrisponde una diminuzione della
velocità di circa 1 km/h, mentre,
mantenendo la leva verso il basso, la
velocità varia in modo continuo.
Disinserimento
dispositivo
Il dispositivo può essere disinserito dal
conducente nei seguenti modi:
❒ruotando la ghiera A in posizione OFF
oppureO(a seconda delle versioni);
❒spegnendo il motore;
Disattivazione della
funzione
Il dispositivo può essere disattivato dal
conducente nei seguenti modi:
❒ruotando la ghiera A in posizione OFF
oppureO(a seconda delle versioni);
❒premendo il pulsante B, sia col
simboloIIche con il simbolo
CANC/RES, il sistema si mette in
pausa;
❒spegnendo il motore;
❒premendo il pedale del freno oppure
azionando il freno a mano;
❒premendo il pedale della frizione;❒richiedendo un cambio marcia con
cambio automatico in modalità
sequenziale;
❒con velocità veicolo al di sotto del
limite stabilito;
❒premendo il pedale dell’acceleratore;
in questo caso il sistema non viene
disinserito effettivamente ma la
richiesta di accelerazione ha
precedenza sul sistema; il cruise
control rimane comunque attivo,
senza necessità di premere il
pulsante CANC/RES per ritornare alle
condizioni precedenti una volta
conclusa l’accelerazione.
Il dispositivo si disinserisce
automaticamente nei seguenti casi:
❒in caso di intervento dei sistemi ABS
o ESP;
❒in caso di guasto al sistema.
27) 28)
SPEED LIMITER
È un dispositivo che consente di
limitare la velocità della vettura a valori
programmabili dal guidatore.
È possibile programmare la velocità
massima sia a vettura ferma che in
movimento. La velocità minima
programmabile è di 30 km/h.
54
CONOSCENZA DEL VEICOLO
Page 59 of 367

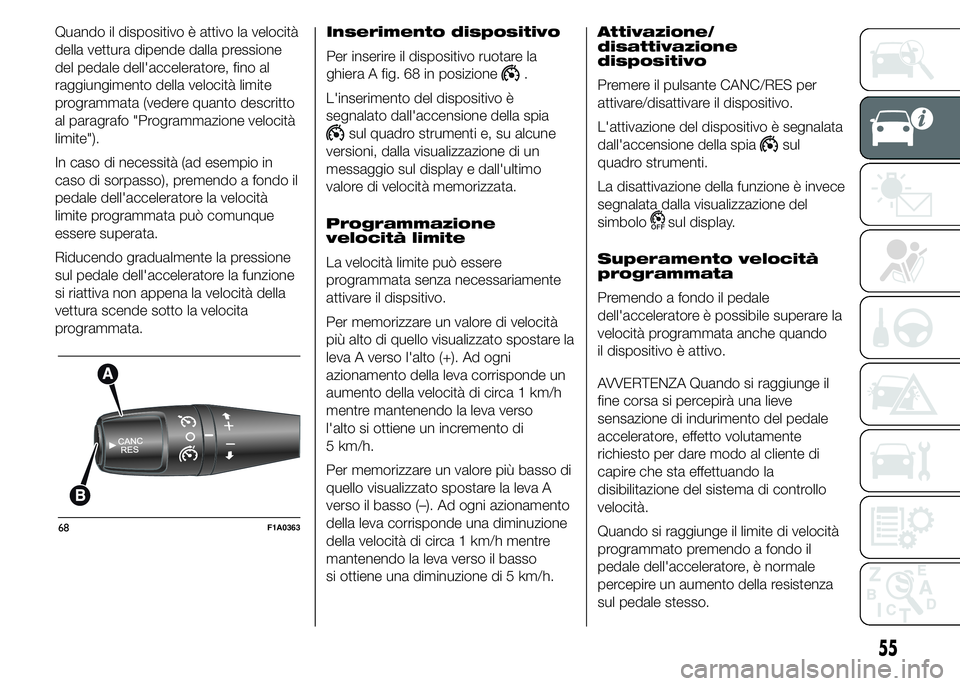

Quando il dispositivo è attivo la velocità
della vettura dipende dalla pressione
del pedale dell'acceleratore, fino al
raggiungimento della velocità limite
programmata (vedere quanto descritto
al paragrafo "Programmazione velocità
limite").
In caso di necessità (ad esempio in
caso di sorpasso), premendo a fondo il
pedale dell'acceleratore la velocità
limite programmata può comunque
essere superata.
Riducendo gradualmente la pressione
sul pedale dell'acceleratore la funzione
si riattiva non appena la velocità della
vettura scende sotto la velocita
programmata.Inserimento dispositivo
Per inserire il dispositivo ruotare la
ghiera A fig. 68 in posizione
.
L'inserimento del dispositivo è
segnalato dall'accensione della spia
sul quadro strumenti e, su alcune
versioni, dalla visualizzazione di un
messaggio sul display e dall'ultimo
valore di velocità memorizzata.
Programmazione
velocità limite
La velocità limite può essere
programmata senza necessariamente
attivare il dispsitivo.
Per memorizzare un valore di velocità
più alto di quello visualizzato spostare la
leva A verso l'alto (+). Ad ogni
azionamento della leva corrisponde un
aumento della velocità di circa 1 km/h
mentre mantenendo la leva verso
l'alto si ottiene un incremento di
5 km/h.
Per memorizzare un valore più basso di
quello visualizzato spostare la leva A
verso il basso (–). Ad ogni azionamento
della leva corrisponde una diminuzione
della velocità di circa 1 km/h mentre
mantenendo la leva verso il basso
si ottiene una diminuzione di 5 km/h.Attivazione/
disattivazione
dispositivo
Premere il pulsante CANC/RES per
attivare/disattivare il dispositivo.
L'attivazione del dispositivo è segnalata
dall'accensione della spiasul
quadro strumenti.
La disattivazione della funzione è invece
segnalata dalla visualizzazione del
simbolo
sul display.
Superamento velocità
programmata
Premendo a fondo il pedale
dell'acceleratore è possibile superare la
velocità programmata anche quando
il dispositivo è attivo.
AVVERTENZA Quando si raggiunge il
fine corsa si percepirà una lieve
sensazione di indurimento del pedale
acceleratore, effetto volutamente
richiesto per dare modo al cliente di
capire che sta effettuando la
disibilitazione del sistema di controllo
velocità.
Quando si raggiunge il limite di velocità
programmato premendo a fondo il
pedale dell'acceleratore, è normale
percepire un aumento della resistenza
sul pedale stesso.
68F1A0363
55
Page 60 of 367

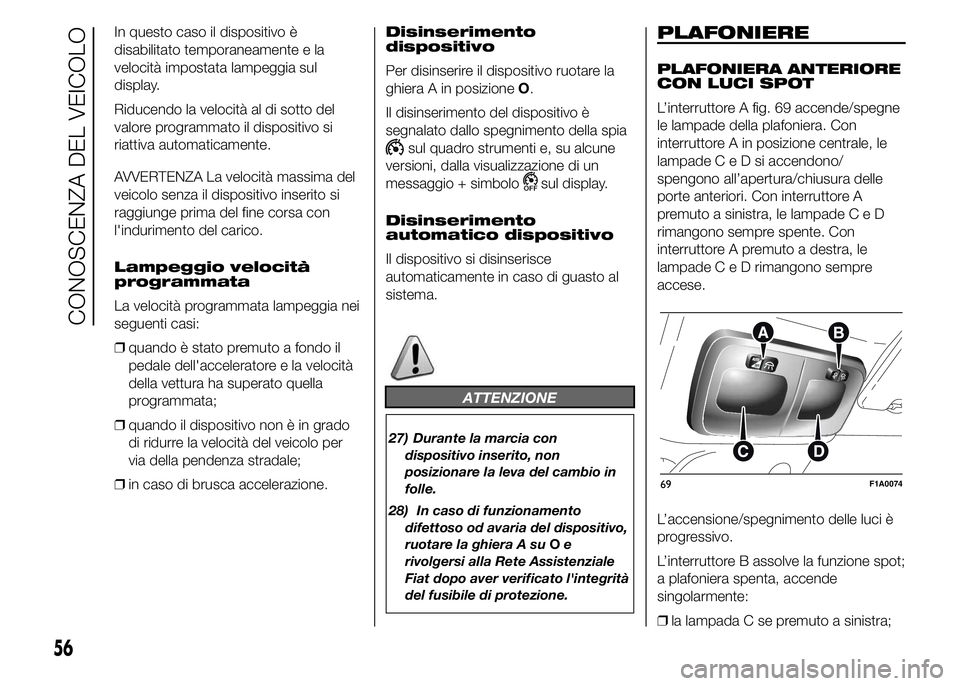

In questo caso il dispositivo è
disabilitato temporaneamente e la
velocità impostata lampeggia sul
display.
Riducendo la velocità al di sotto del
valore programmato il dispositivo si
riattiva automaticamente.
AVVERTENZA La velocità massima del
veicolo senza il dispositivo inserito si
raggiunge prima del fine corsa con
l'indurimento del carico.
Lampeggio velocità
programmata
La velocità programmata lampeggia nei
seguenti casi:
❒quando è stato premuto a fondo il
pedale dell'acceleratore e la velocità
della vettura ha superato quella
programmata;
❒quando il dispositivo non è in grado
di ridurre la velocità del veicolo per
via della pendenza stradale;
❒in caso di brusca accelerazione.Disinserimento
dispositivo
Per disinserire il dispositivo ruotare la
ghiera A in posizioneO.
Il disinserimento del dispositivo è
segnalato dallo spegnimento della spia
sul quadro strumenti e, su alcune
versioni, dalla visualizzazione di un
messaggio + simbolo
sul display.
Disinserimento
automatico dispositivo
Il dispositivo si disinserisce
automaticamente in caso di guasto al
sistema.
ATTENZIONE
27) Durante la marcia con
dispositivo inserito, non
posizionare la leva del cambio in
folle.
28) In caso di funzionamento
difettoso od avaria del dispositivo,
ruotare la ghiera A suOe
rivolgersi alla Rete Assistenziale
Fiat dopo aver verificato l'integrità
del fusibile di protezione.
PLAFONIERE
PLAFONIERA ANTERIORE
CON LUCI SPOT
L’interruttore A fig. 69 accende/spegne
le lampade della plafoniera. Con
interruttore A in posizione centrale, le
lampadeCeDsiaccendono/
spengono all’apertura/chiusura delle
porte anteriori. Con interruttore A
premuto a sinistra, le lampadeCeD
rimangono sempre spente. Con
interruttore A premuto a destra, le
lampadeCeDrimangono sempre
accese.
L’accensione/spegnimento delle luci è
progressivo.
L’interruttore B assolve la funzione spot;
a plafoniera spenta, accende
singolarmente:
❒la lampada C se premuto a sinistra;
69F1A0074
56
CONOSCENZA DEL VEICOLO
