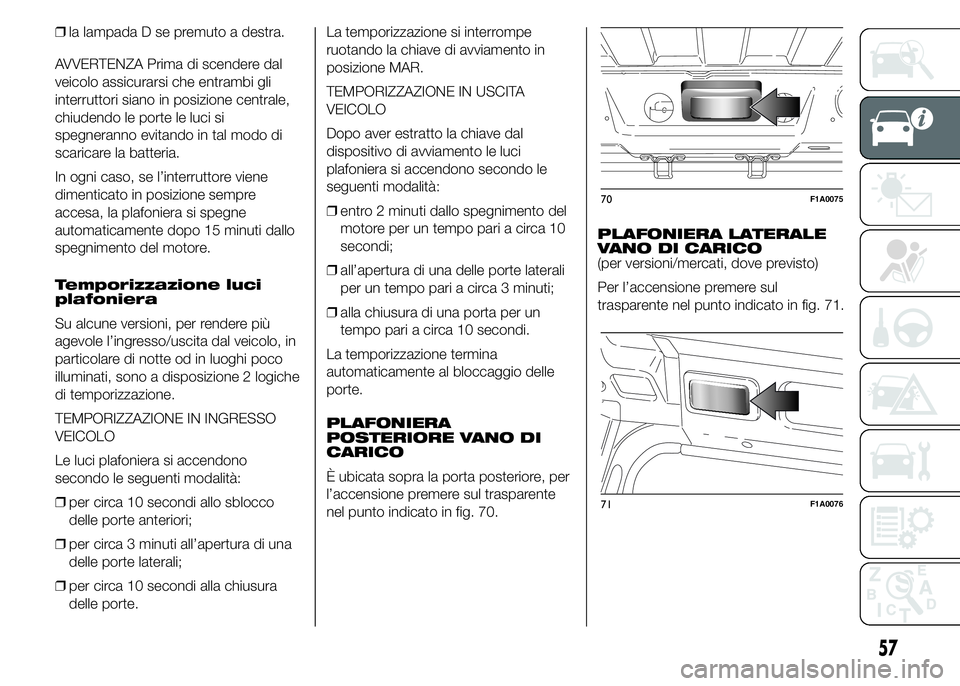

❒la lampada D se premuto a destra.
AVVERTENZA Prima di scendere dal
veicolo assicurarsi che entrambi gli
interruttori siano in posizione centrale,
chiudendo le porte le luci si
spegneranno evitando in tal modo di
scaricare la batteria.
In ogni caso, se l’interruttore viene
dimenticato in posizione sempre
accesa, la plafoniera si spegne
automaticamente dopo 15 minuti dallo
spegnimento del motore.
Temporizzazione luci
plafoniera
Su alcune versioni, per rendere più
agevole l’ingresso/uscita dal veicolo, in
particolare di notte od in luoghi poco
illuminati, sono a disposizione 2 logiche
di temporizzazione.
TEMPORIZZAZIONE IN INGRESSO
VEICOLO
Le luci plafoniera si accendono
secondo le seguenti modalità:
❒per circa 10 secondi allo sblocco
delle porte anteriori;
❒per circa 3 minuti all’apertura di una
delle porte laterali;
❒per circa 10 secondi alla chiusura
delle porte.La temporizzazione si interrompe
ruotando la chiave di avviamento in
posizione MAR.
TEMPORIZZAZIONE IN USCITA
VEICOLO
Dopo aver estratto la chiave dal
dispositivo di avviamento le luci
plafoniera si accendono secondo le
seguenti modalità:
❒entro 2 minuti dallo spegnimento del
motore per un tempo pari a circa 10
secondi;
❒all’apertura di una delle porte laterali
per un tempo pari a circa 3 minuti;
❒alla chiusura di una porta per un
tempo pari a circa 10 secondi.
La temporizzazione termina
automaticamente al bloccaggio delle
porte.
PLAFONIERA
POSTERIORE VANO DI
CARICO
È ubicata sopra la porta posteriore, per
l’accensione premere sul trasparente
nel punto indicato in fig. 70.PLAFONIERA LATERALE
VANO DI CARICO
(per versioni/mercati, dove previsto)
Per l’accensione premere sul
trasparente nel punto indicato in fig. 71.
70F1A0075
71F1A0076
57

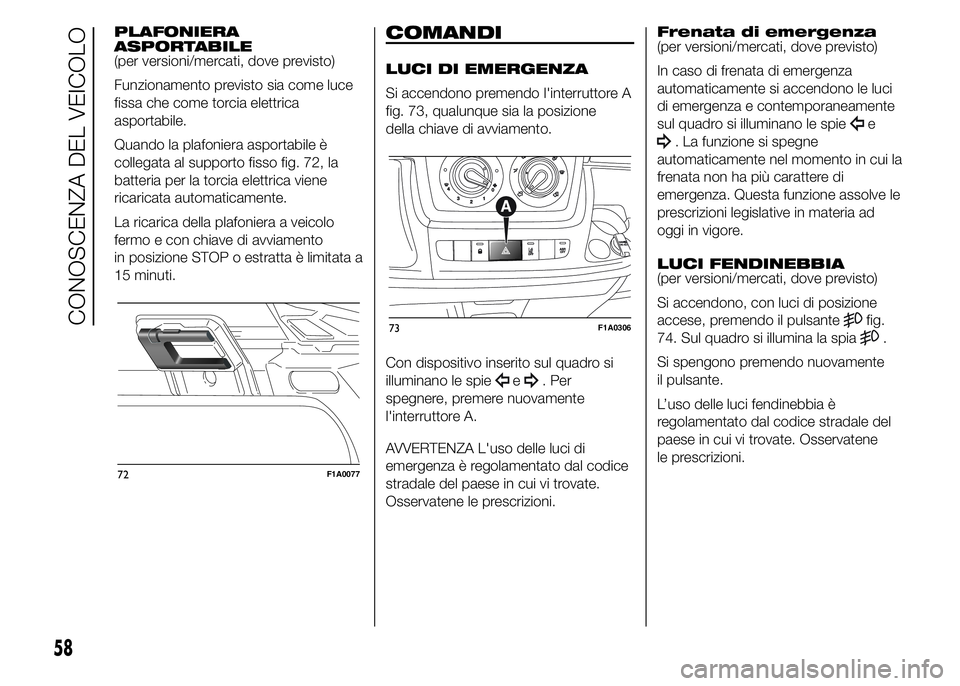

PLAFONIERA
ASPORTABILE
(per versioni/mercati, dove previsto)
Funzionamento previsto sia come luce
fissa che come torcia elettrica
asportabile.
Quando la plafoniera asportabile è
collegata al supporto fisso fig. 72, la
batteria per la torcia elettrica viene
ricaricata automaticamente.
La ricarica della plafoniera a veicolo
fermo e con chiave di avviamento
in posizione STOP o estratta è limitata a
15 minuti.COMANDI
LUCI DI EMERGENZA
Si accendono premendo l'interruttore A
fig. 73, qualunque sia la posizione
della chiave di avviamento.
Con dispositivo inserito sul quadro si
illuminano le spie
e. Per
spegnere, premere nuovamente
l'interruttore A.
AVVERTENZA L'uso delle luci di
emergenza è regolamentato dal codice
stradale del paese in cui vi trovate.
Osservatene le prescrizioni.Frenata di emergenza
(per versioni/mercati, dove previsto)
In caso di frenata di emergenza
automaticamente si accendono le luci
di emergenza e contemporaneamente
sul quadro si illuminano le spie
e
. La funzione si spegne
automaticamente nel momento in cui la
frenata non ha più carattere di
emergenza. Questa funzione assolve le
prescrizioni legislative in materia ad
oggi in vigore.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Si accendono, con luci di posizione
accese, premendo il pulsante
fig.
74. Sul quadro si illumina la spia
.
Si spengono premendo nuovamente
il pulsante.
L’uso delle luci fendinebbia è
regolamentato dal codice stradale del
paese in cui vi trovate. Osservatene
le prescrizioni.
72F1A0077
73F1A0306
58
CONOSCENZA DEL VEICOLO

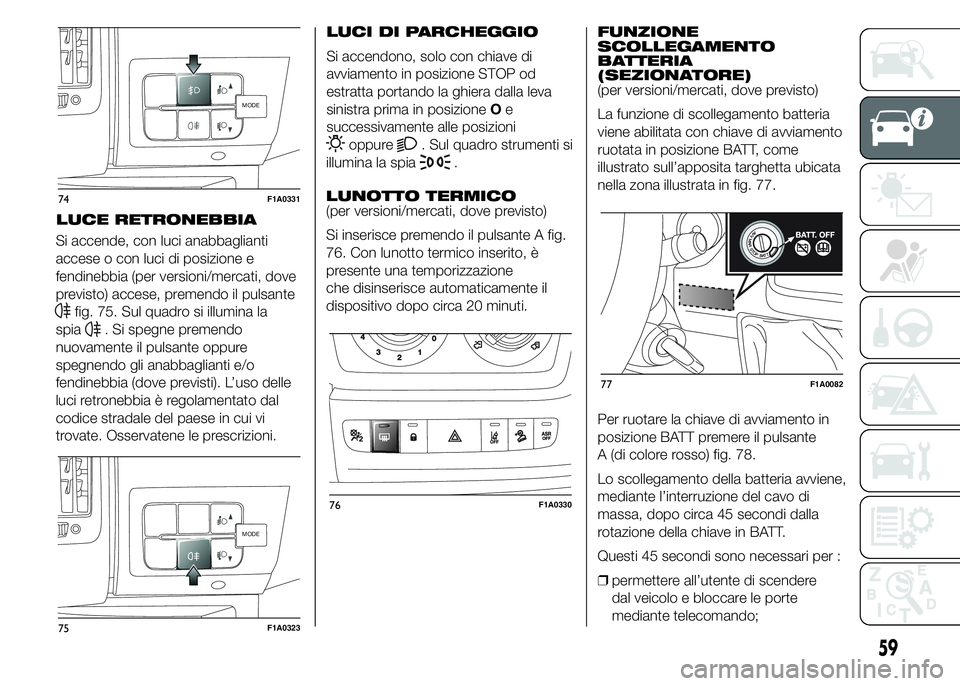

Si accende, con luci anabbaglianti
accese o con luci di posizione e
fendinebbia (per versioni/mercati, dove
previsto) accese, premendo il pulsante
fig. 75. Sul quadro si illumina la
spia
. Si spegne premendo
nuovamente il pulsante oppure
spegnendo gli anabbaglianti e/o
fendinebbia (dove previsti). L’uso delle
luci retronebbia è regolamentato dal
codice stradale del paese in cui vi
trovate. Osservatene le prescrizioni.LUCI DI PARCHEGGIO
Si accendono, solo con chiave di
avviamento in posizione STOP od
estratta portando la ghiera dalla leva
sinistra prima in posizioneOe
successivamente alle posizioni
oppure. Sul quadro strumenti si
illumina la spia
.
LUNOTTO TERMICO
(per versioni/mercati, dove previsto)
Si inserisce premendo il pulsante A fig.
76. Con lunotto termico inserito, è
presente una temporizzazione
che disinserisce automaticamente il
dispositivo dopo circa 20 minuti.FUNZIONE
SCOLLEGAMENTO
BATTERIA
(SEZIONATORE)
(per versioni/mercati, dove previsto)
La funzione di scollegamento batteria
viene abilitata con chiave di avviamento
ruotata in posizione BATT, come
illustrato sull’apposita targhetta ubicata
nella zona illustrata in fig. 77.
Per ruotare la chiave di avviamento in
posizione BATT premere il pulsante
A (di colore rosso) fig. 78.
Lo scollegamento della batteria avviene,
mediante l’interruzione del cavo di
massa, dopo circa 45 secondi dalla
rotazione della chiave in BATT.
Questi 45 secondi sono necessari per :
❒permettere all’utente di scendere
dal veicolo e bloccare le porte
mediante telecomando;
MODE
74F1A0331
MODE
75F1A0323
76F1A0330
77F1A0082
59
LUCE RETRONEBBIA

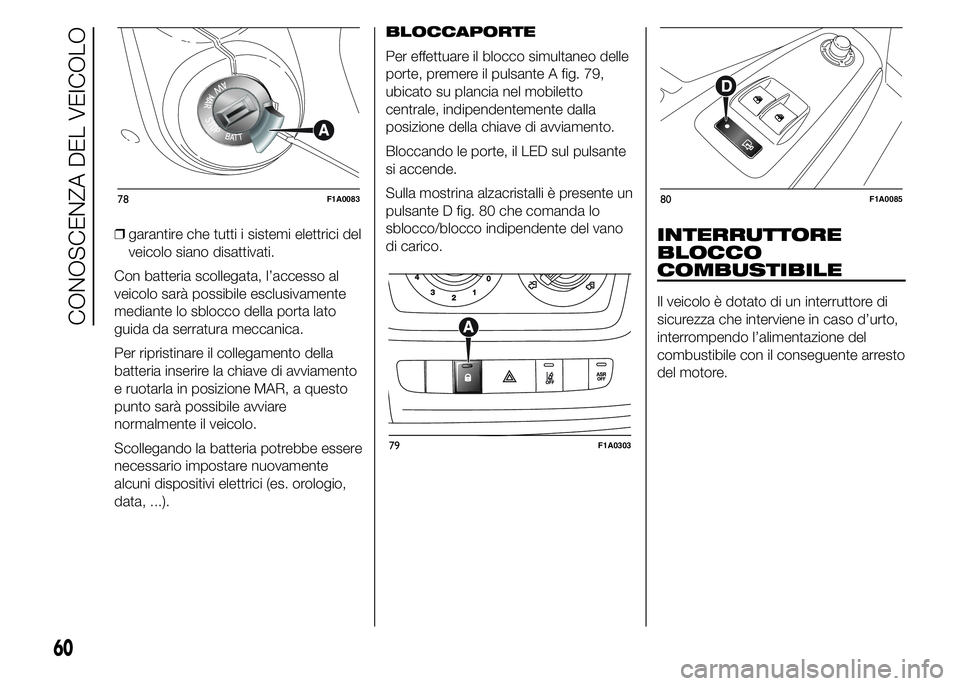

❒garantire che tutti i sistemi elettrici del
veicolo siano disattivati.
Con batteria scollegata, l’accesso al
veicolo sarà possibile esclusivamente
mediante lo sblocco della porta lato
guida da serratura meccanica.
Per ripristinare il collegamento della
batteria inserire la chiave di avviamento
e ruotarla in posizione MAR, a questo
punto sarà possibile avviare
normalmente il veicolo.
Scollegando la batteria potrebbe essere
necessario impostare nuovamente
alcuni dispositivi elettrici (es. orologio,
data, ...).BLOCCAPORTE
Per effettuare il blocco simultaneo delle
porte, premere il pulsante A fig. 79,
ubicato su plancia nel mobiletto
centrale, indipendentemente dalla
posizione della chiave di avviamento.
Bloccando le porte, il LED sul pulsante
si accende.
Sulla mostrina alzacristalli è presente un
pulsante D fig. 80 che comanda lo
sblocco/blocco indipendente del vano
di carico.INTERRUTTORE
BLOCCO
COMBUSTIBILE
Il veicolo è dotato di un interruttore di
sicurezza che interviene in caso d’urto,
interrompendo l’alimentazione del
combustibile con il conseguente arresto
del motore.
78F1A0083
79F1A0303
80F1A0085
60
CONOSCENZA DEL VEICOLO

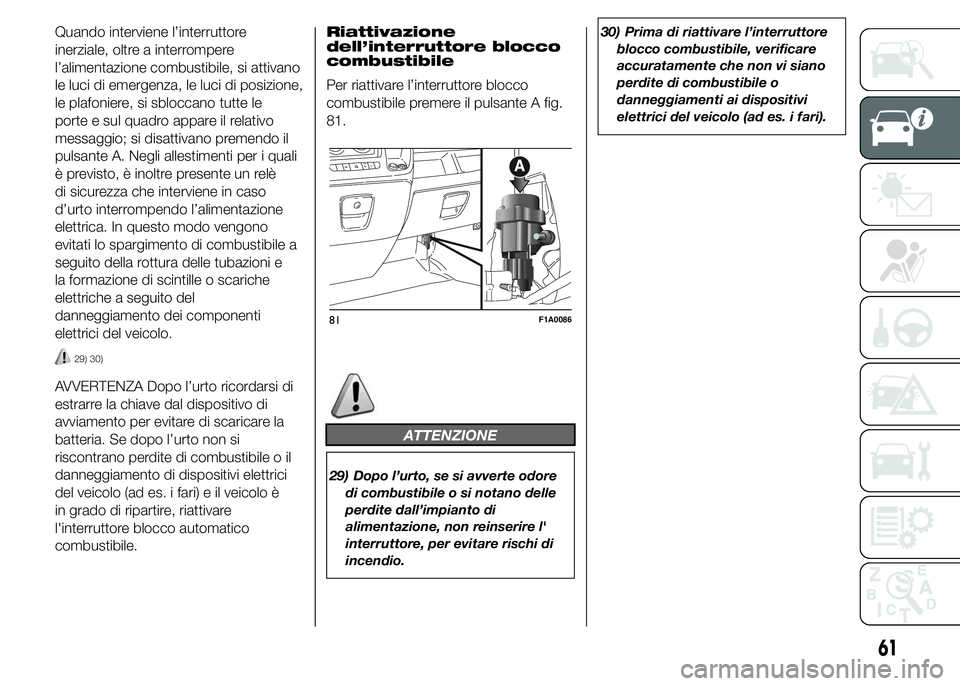

Quando interviene l’interruttore
inerziale, oltre a interrompere
l’alimentazione combustibile, si attivano
le luci di emergenza, le luci di posizione,
le plafoniere, si sbloccano tutte le
porte e sul quadro appare il relativo
messaggio; si disattivano premendo il
pulsante A. Negli allestimenti per i quali
è previsto, è inoltre presente un relè
di sicurezza che interviene in caso
d’urto interrompendo l’alimentazione
elettrica. In questo modo vengono
evitati lo spargimento di combustibile a
seguito della rottura delle tubazioni e
la formazione di scintille o scariche
elettriche a seguito del
danneggiamento dei componenti
elettrici del veicolo.
29) 30)
AVVERTENZA Dopo l’urto ricordarsi di
estrarre la chiave dal dispositivo di
avviamento per evitare di scaricare la
batteria. Se dopo l’urto non si
riscontrano perdite di combustibile o il
danneggiamento di dispositivi elettrici
del veicolo (ad es. i fari) e il veicolo è
in grado di ripartire, riattivare
l'interruttore blocco automatico
combustibile.Riattivazione
dell’interruttore blocco
combustibile
Per riattivare l’interruttore blocco
combustibile premere il pulsante A fig.
81.
ATTENZIONE
29) Dopo l’urto, se si avverte odore
di combustibile o si notano delle
perdite dall’impianto di
alimentazione, non reinserire l'
interruttore, per evitare rischi di
incendio.30) Prima di riattivare l’interruttore
blocco combustibile, verificare
accuratamente che non vi siano
perdite di combustibile o
danneggiamenti ai dispositivi
elettrici del veicolo (ad es. i fari).
81F1A0086
61

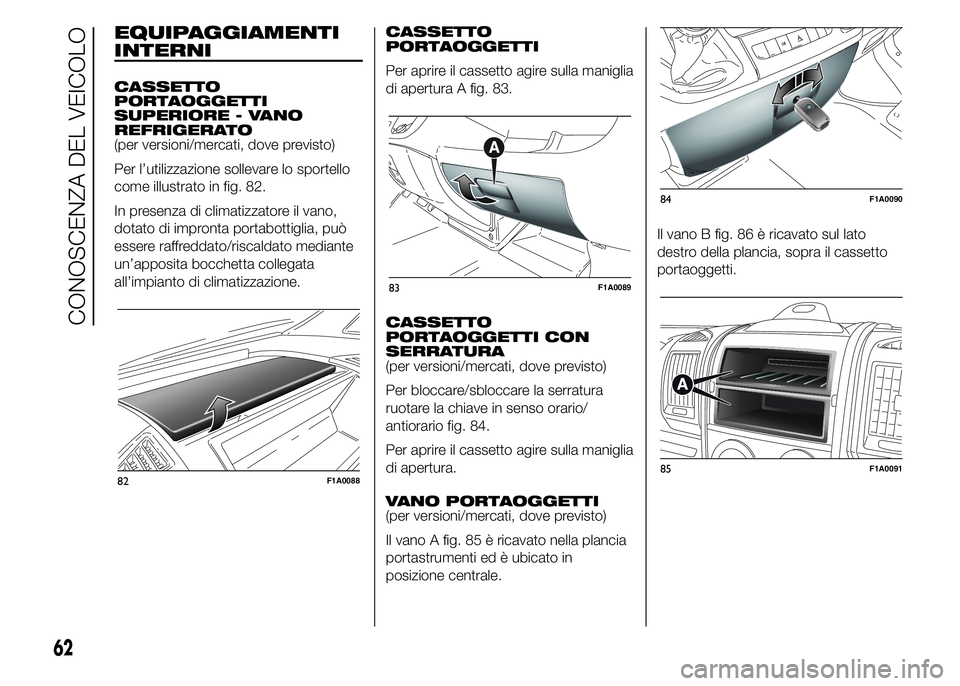

EQUIPAGGIAMENTI
INTERNI
CASSETTO
PORTAOGGETTI
SUPERIORE - VANO
REFRIGERATO
(per versioni/mercati, dove previsto)
Per l’utilizzazione sollevare lo sportello
come illustrato in fig. 82.
In presenza di climatizzatore il vano,
dotato di impronta portabottiglia, può
essere raffreddato/riscaldato mediante
un’apposita bocchetta collegata
all’impianto di climatizzazione.CASSETTO
PORTAOGGETTI
Per aprire il cassetto agire sulla maniglia
di apertura A fig. 83.
CASSETTO
PORTAOGGETTI CON
SERRATURA
(per versioni/mercati, dove previsto)
Per bloccare/sbloccare la serratura
ruotare la chiave in senso orario/
antiorario fig. 84.
Per aprire il cassetto agire sulla maniglia
di apertura.
VANO PORTAOGGETTI
(per versioni/mercati, dove previsto)
Il vano A fig. 85 è ricavato nella plancia
portastrumenti ed è ubicato in
posizione centrale.Il vano B fig. 86 è ricavato sul lato
destro della plancia, sopra il cassetto
portaoggetti.
82F1A0088
83F1A0089
84F1A0090
85F1A0091
62
CONOSCENZA DEL VEICOLO

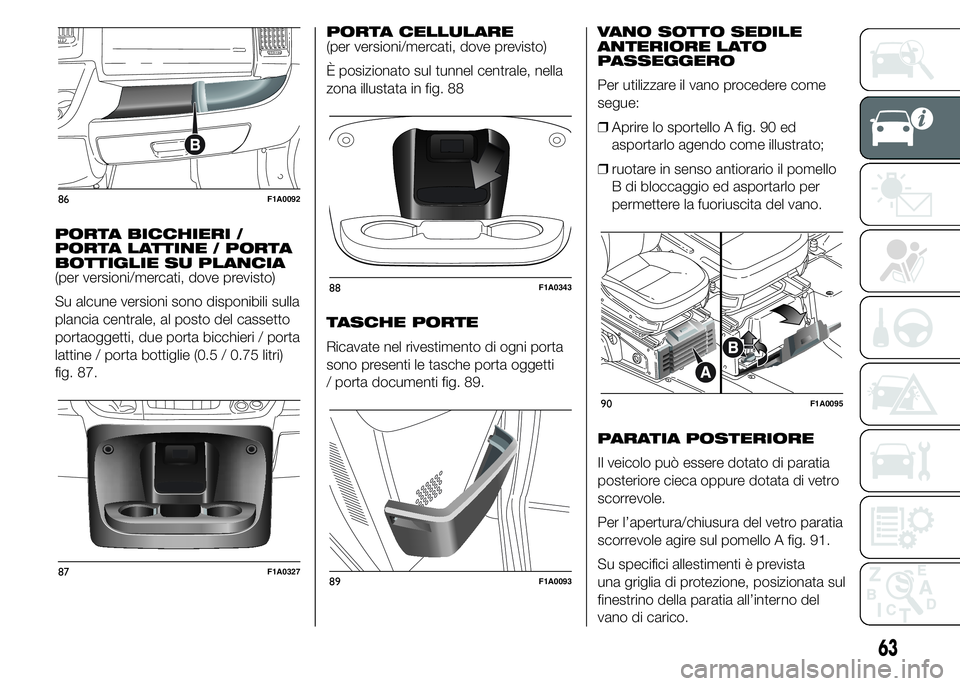

PORTA BICCHIERI /
PORTA LATTINE / PORTA
BOTTIGLIE SU PLANCIA
(per versioni/mercati, dove previsto)
Su alcune versioni sono disponibili sulla
plancia centrale, al posto del cassetto
portaoggetti, due porta bicchieri / porta
lattine / porta bottiglie (0.5 / 0.75 litri)
fig. 87.PORTA CELLULARE
(per versioni/mercati, dove previsto)
È posizionato sul tunnel centrale, nella
zona illustata in fig. 88
TASCHE PORTE
Ricavate nel rivestimento di ogni porta
sono presenti le tasche porta oggetti
/ porta documenti fig. 89.VANO SOTTO SEDILE
ANTERIORE LATO
PASSEGGERO
Per utilizzare il vano procedere come
segue:
❒Aprire lo sportello A fig. 90 ed
asportarlo agendo come illustrato;
❒ruotare in senso antiorario il pomello
B di bloccaggio ed asportarlo per
permettere la fuoriuscita del vano.
PARATIA POSTERIORE
Il veicolo può essere dotato di paratia
posteriore cieca oppure dotata di vetro
scorrevole.
Per l’apertura/chiusura del vetro paratia
scorrevole agire sul pomello A fig. 91.
Su specifici allestimenti è prevista
una griglia di protezione, posizionata sul
finestrino della paratia all’interno del
vano di carico.
86F1A0092
87F1A0327
88F1A0343
89F1A0093
90F1A0095
63

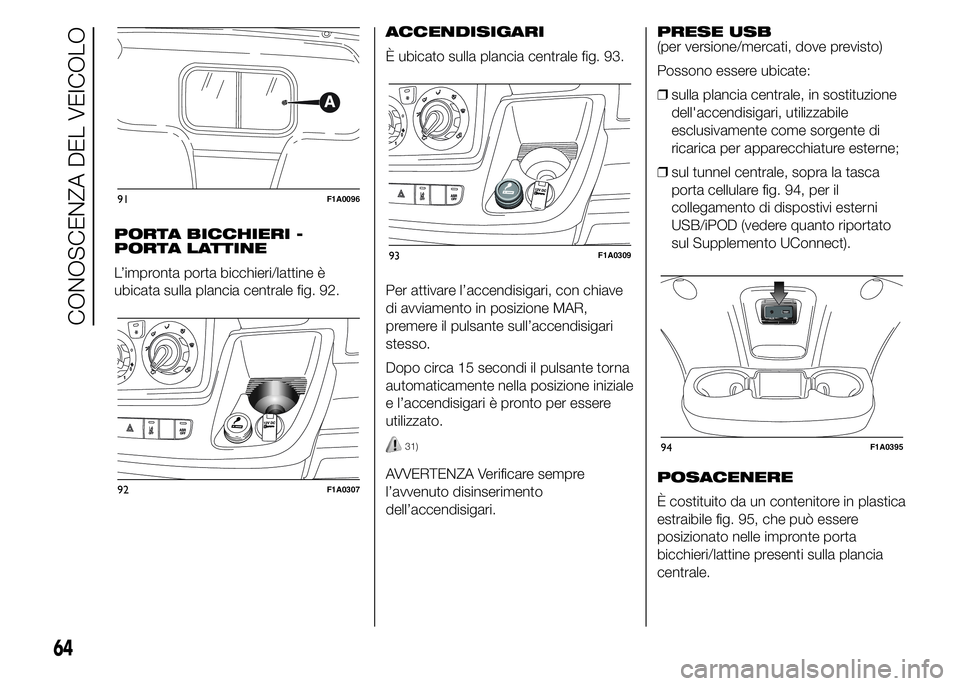

PORTA BICCHIERI -
PORTA LATTINE
L’impronta porta bicchieri/lattine è
ubicata sulla plancia centrale fig. 92.ACCENDISIGARI
È ubicato sulla plancia centrale fig. 93.
Per attivare l’accendisigari, con chiave
di avviamento in posizione MAR,
premere il pulsante sull’accendisigari
stesso.
Dopo circa 15 secondi il pulsante torna
automaticamente nella posizione iniziale
e l’accendisigari è pronto per essere
utilizzato.
31)
AVVERTENZA Verificare sempre
l’avvenuto disinserimento
dell’accendisigari.PRESE USB
(per versione/mercati, dove previsto)
Possono essere ubicate:
❒sulla plancia centrale, in sostituzione
dell'accendisigari, utilizzabile
esclusivamente come sorgente di
ricarica per apparecchiature esterne;
❒sul tunnel centrale, sopra la tasca
porta cellulare fig. 94, per il
collegamento di dispostivi esterni
USB/iPOD (vedere quanto riportato
sul Supplemento UConnect).
POSACENERE
È costituito da un contenitore in plastica
estraibile fig. 95, che può essere
posizionato nelle impronte porta
bicchieri/lattine presenti sulla plancia
centrale.
91F1A0096
92F1A0307
93F1A0309
64

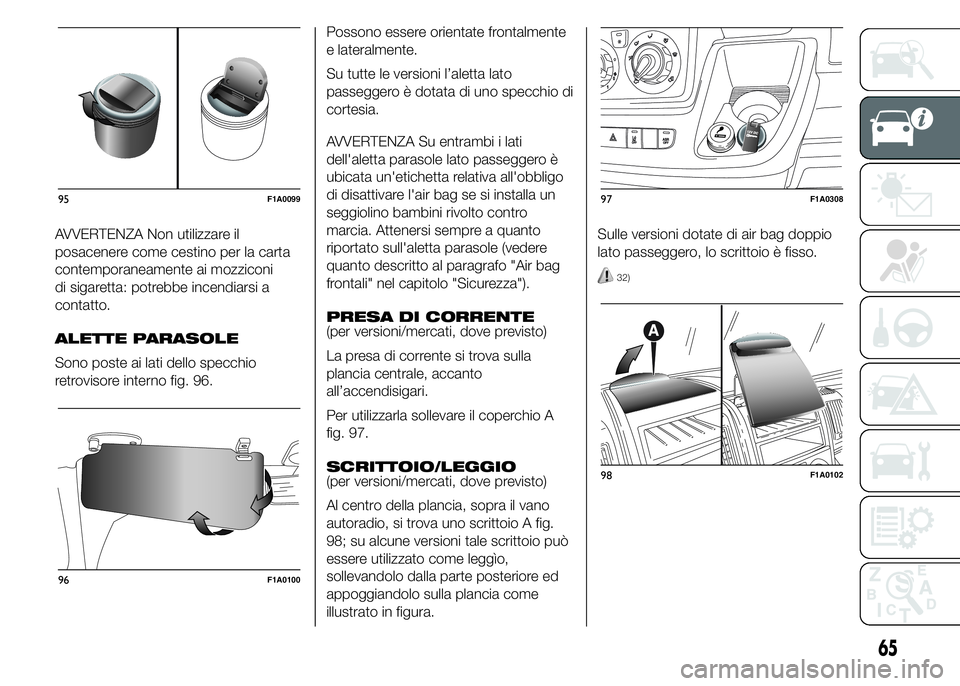

CONOSCENZA DEL VEICOLO
94F1A0395

AVVERTENZA Non utilizzare il
posacenere come cestino per la carta
contemporaneamente ai mozziconi
di sigaretta: potrebbe incendiarsi a
contatto.
ALETTE PARASOLE
Sono poste ai lati dello specchio
retrovisore interno fig. 96.Possono essere orientate frontalmente
e lateralmente.
Su tutte le versioni l’aletta lato
passeggero è dotata di uno specchio di
cortesia.
AVVERTENZA Su entrambi i lati
dell'aletta parasole lato passeggero è
ubicata un'etichetta relativa all'obbligo
di disattivare l'air bag se si installa un
seggiolino bambini rivolto contro
marcia. Attenersi sempre a quanto
riportato sull'aletta parasole (vedere
quanto descritto al paragrafo "Air bag
frontali" nel capitolo "Sicurezza").
PRESA DI CORRENTE
(per versioni/mercati, dove previsto)
La presa di corrente si trova sulla
plancia centrale, accanto
all’accendisigari.
Per utilizzarla sollevare il coperchio A
fig. 97.
SCRITTOIO/LEGGIO
(per versioni/mercati, dove previsto)
Al centro della plancia, sopra il vano
autoradio, si trova uno scrittoio A fig.
98; su alcune versioni tale scrittoio può
essere utilizzato come leggìo,
sollevandolo dalla parte posteriore ed
appoggiandolo sulla plancia come
illustrato in figura.Sulle versioni dotate di air bag doppio
lato passeggero, lo scrittoio è fisso.
32)
95F1A0099
96F1A0100
97F1A0308
98F1A0102
65

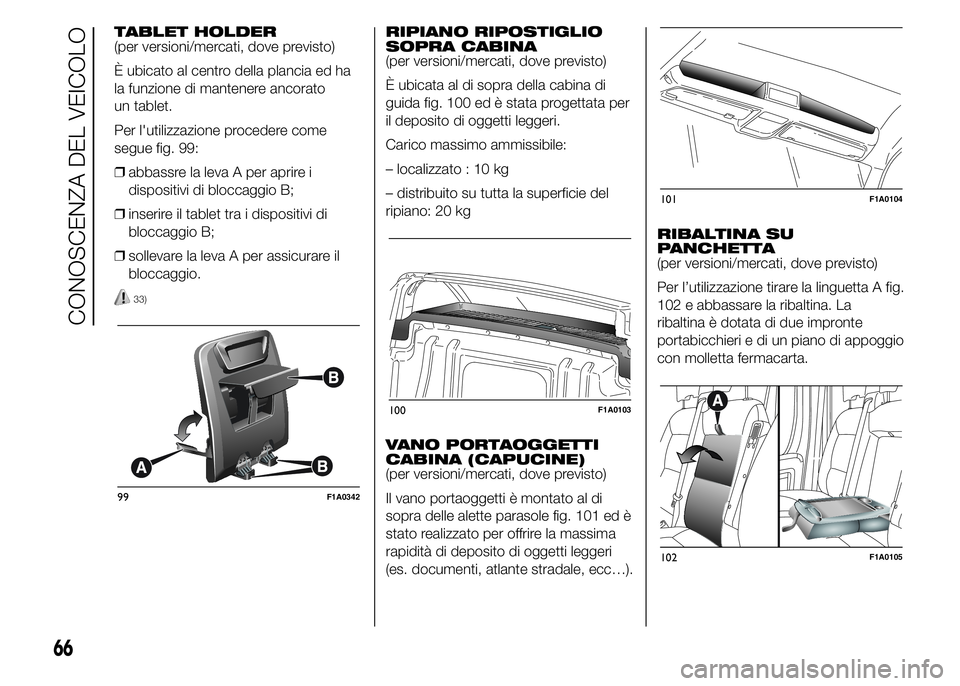

TABLET HOLDER
(per versioni/mercati, dove previsto)
È ubicato al centro della plancia ed ha
la funzione di mantenere ancorato
un tablet.
Per l'utilizzazione procedere come
segue fig. 99:
❒abbassre la leva A per aprire i
dispositivi di bloccaggio B;
❒inserire il tablet tra i dispositivi di
bloccaggio B;
❒sollevare la leva A per assicurare il
bloccaggio.
33)
RIPIANO RIPOSTIGLIO
SOPRA CABINA
(per versioni/mercati, dove previsto)
È ubicata al di sopra della cabina di
guida fig. 100 ed è stata progettata per
il deposito di oggetti leggeri.
Carico massimo ammissibile:
– localizzato : 10 kg
– distribuito su tutta la superficie del
ripiano: 20 kg
VANO PORTAOGGETTI
CABINA (CAPUCINE)
(per versioni/mercati, dove previsto)
Il vano portaoggetti è montato al di
sopra delle alette parasole fig. 101 ed è
stato realizzato per offrire la massima
rapidità di deposito di oggetti leggeri
(es. documenti, atlante stradale, ecc…).RIBALTINA SU
PANCHETTA
(per versioni/mercati, dove previsto)
Per l’utilizzazione tirare la linguetta A fig.
102 e abbassare la ribaltina. La
ribaltina è dotata di due impronte
portabicchieri e di un piano di appoggio
con molletta fermacarta.
99F1A0342
100F1A0103
101F1A0104
102F1A0105
66
CONOSCENZA DEL VEICOLO
