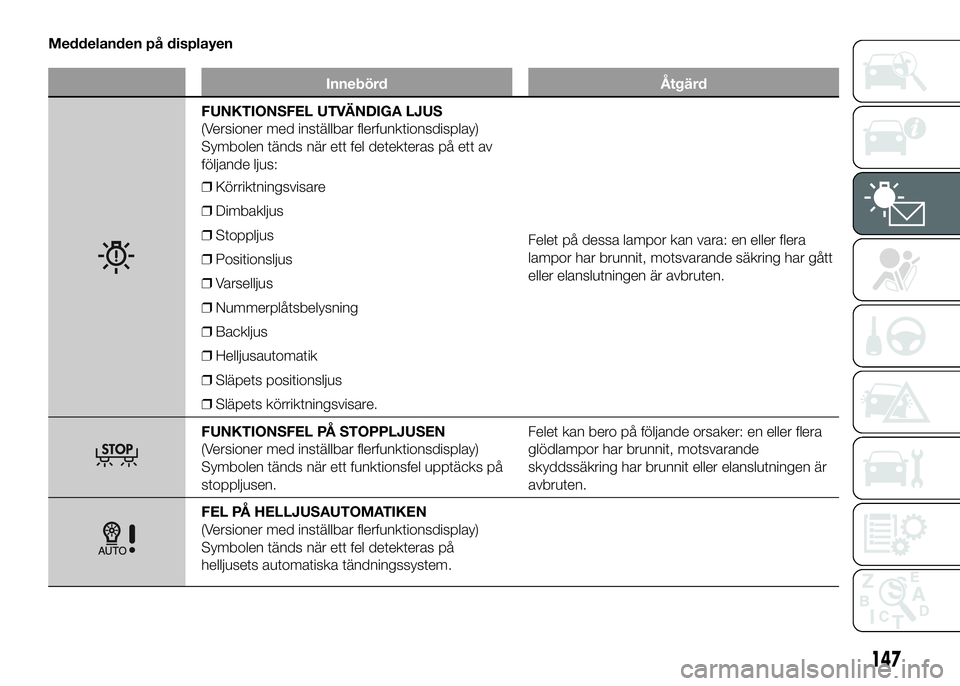

Meddelanden på displayen
Innebörd Åtgärd
FUNKTIONSFEL UTVÄNDIGA LJUS
(Versioner med inställbar flerfunktionsdisplay)
Symbolen tänds när ett fel detekteras på ett av
följande ljus:
❒Körriktningsvisare
❒Dimbakljus
❒Stoppljus
❒Positionsljus
❒Varselljus
❒Nummerplåtsbelysning
❒Backljus
❒Helljusautomatik
❒Släpets positionsljus
❒Släpets körriktningsvisare.Felet på dessa lampor kan vara: en eller flera
lampor har brunnit, motsvarande säkring har gått
eller elanslutningen är avbruten.
FUNKTIONSFEL PÅ STOPPLJUSEN
(Versioner med inställbar flerfunktionsdisplay)
Symbolen tänds när ett funktionsfel upptäcks på
stoppljusen.Felet kan bero på följande orsaker: en eller flera
glödlampor har brunnit, motsvarande
skyddssäkring har brunnit eller elanslutningen är
avbruten.
FEL PÅ HELLJUSAUTOMATIKEN
(Versioner med inställbar flerfunktionsdisplay)
Symbolen tänds när ett fel detekteras på
helljusets automatiska tändningssystem.
147

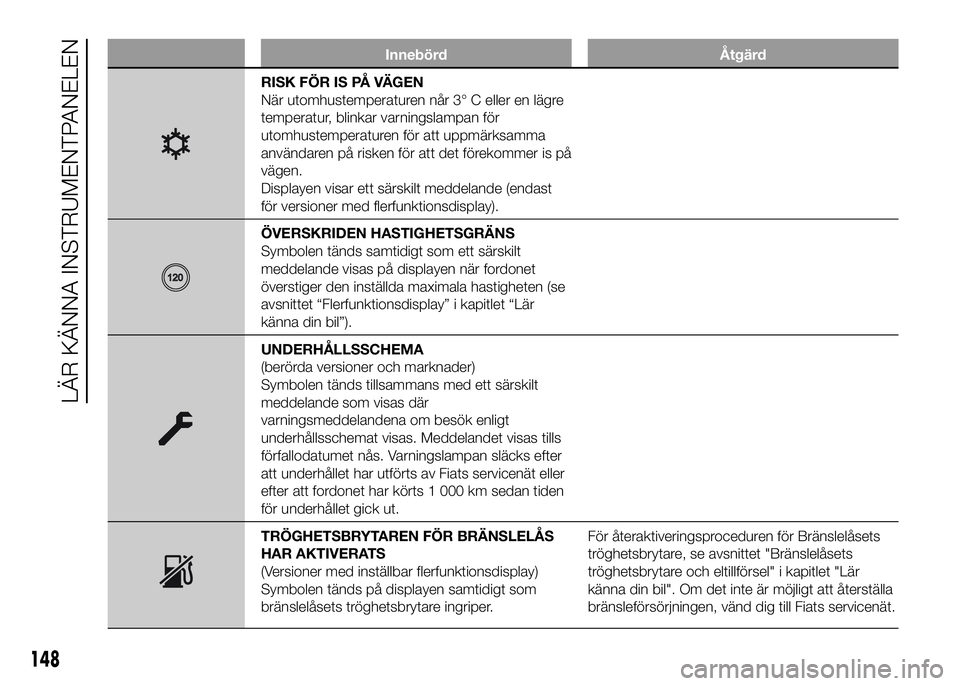

Innebörd Åtgärd
RISK FÖR IS PÅ VÄGEN
När utomhustemperaturen når 3° C eller en lägre
temperatur, blinkar varningslampan för
utomhustemperaturen för att uppmärksamma
användaren på risken för att det förekommer is på
vägen.
Displayen visar ett särskilt meddelande (endast
för versioner med flerfunktionsdisplay).
ÖVERSKRIDEN HASTIGHETSGRÄNS
Symbolen tänds samtidigt som ett särskilt
meddelande visas på displayen när fordonet
överstiger den inställda maximala hastigheten (se
avsnittet “Flerfunktionsdisplay” i kapitlet “Lär
känna din bil”).
UNDERHÅLLSSCHEMA
(berörda versioner och marknader)
Symbolen tänds tillsammans med ett särskilt
meddelande som visas där
varningsmeddelandena om besök enligt
underhållsschemat visas. Meddelandet visas tills
förfallodatumet nås. Varningslampan släcks efter
att underhållet har utförts av Fiats servicenät eller
efter att fordonet har körts 1 000 km sedan tiden
för underhållet gick ut.
TRÖGHETSBRYTAREN FÖR BRÄNSLELÅS
HAR AKTIVERATS
(Versioner med inställbar flerfunktionsdisplay)
Symbolen tänds på displayen samtidigt som
bränslelåsets tröghetsbrytare ingriper.För återaktiveringsproceduren för Bränslelåsets
tröghetsbrytare, se avsnittet "Bränslelåsets
tröghetsbrytare och eltillförsel" i kapitlet "Lär
känna din bil". Om det inte är möjligt att återställa
bränsleförsörjningen, vänd dig till Fiats servicenät.
148
LÄR KÄNNA INSTRUMENTPANELEN

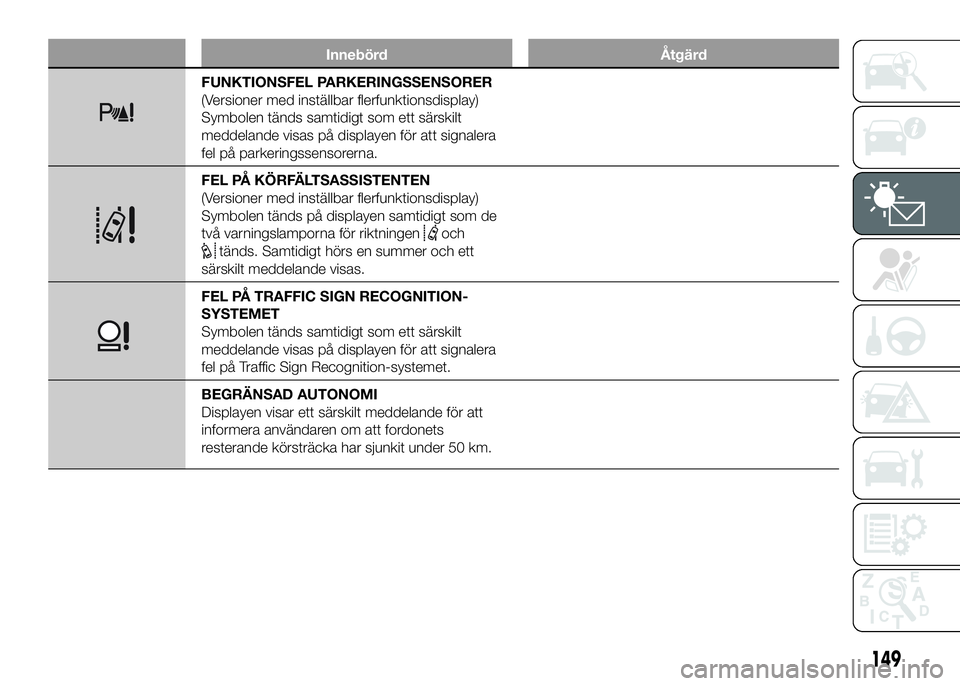

Innebörd Åtgärd
FUNKTIONSFEL PARKERINGSSENSORER
(Versioner med inställbar flerfunktionsdisplay)
Symbolen tänds samtidigt som ett särskilt
meddelande visas på displayen för att signalera
fel på parkeringssensorerna.
FEL PÅ KÖRFÄLTSASSISTENTEN
(Versioner med inställbar flerfunktionsdisplay)
Symbolen tänds på displayen samtidigt som de
två varningslamporna för riktningen
och
tänds. Samtidigt hörs en summer och ett
särskilt meddelande visas.
FEL PÅ TRAFFIC SIGN RECOGNITION-
SYSTEMET
Symbolen tänds samtidigt som ett särskilt
meddelande visas på displayen för att signalera
fel på Traffic Sign Recognition-systemet.
BEGRÄNSAD AUTONOMI
Displayen visar ett särskilt meddelande för att
informera användaren om att fordonets
resterande körsträcka har sjunkit under 50 km.
149

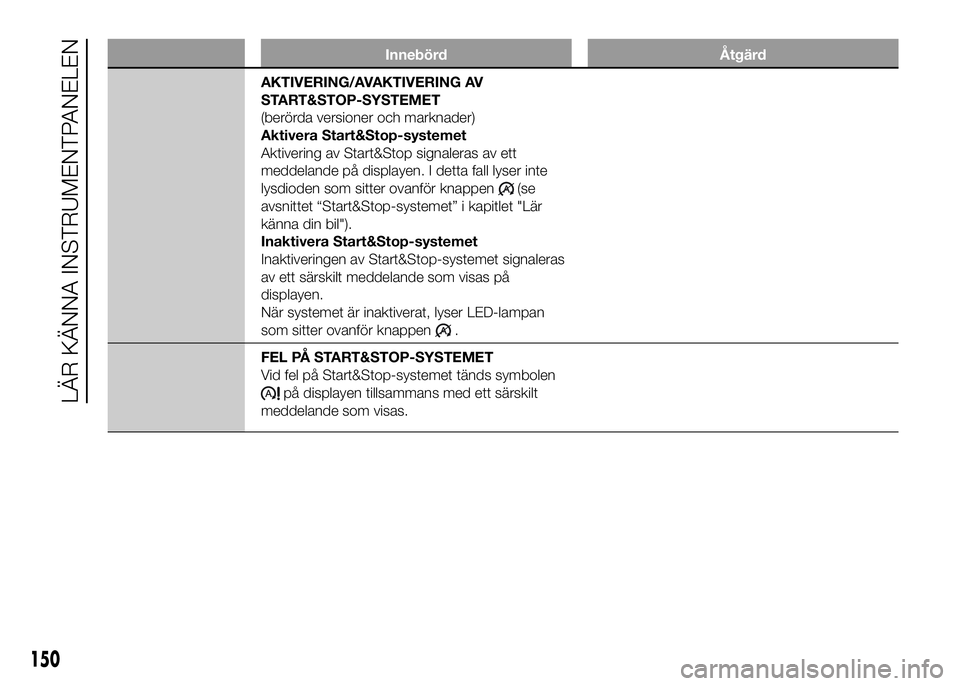

Innebörd Åtgärd
AKTIVERING/AVAKTIVERING AV
START&STOP-SYSTEMET
(berörda versioner och marknader)
Aktivera Start&Stop-systemet
Aktivering av Start&Stop signaleras av ett
meddelande på displayen. I detta fall lyser inte
lysdioden som sitter ovanför knappen
(se
avsnittet “Start&Stop-systemet” i kapitlet "Lär
känna din bil").
Inaktivera Start&Stop-systemet
Inaktiveringen av Start&Stop-systemet signaleras
av ett särskilt meddelande som visas på
displayen.
När systemet är inaktiverat, lyser LED-lampan
som sitter ovanför knappen
.
FEL PÅ START&STOP-SYSTEMET
Vid fel på Start&Stop-systemet tänds symbolen
på displayen tillsammans med ett särskilt
meddelande som visas.
150
LÄR KÄNNA INSTRUMENTPANELEN

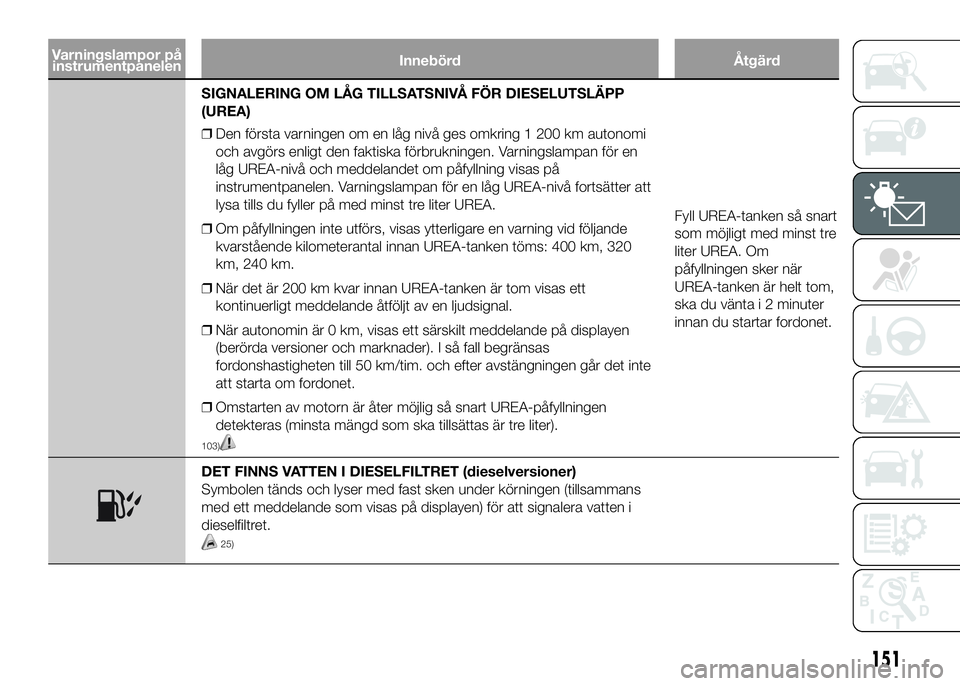

Varningslampor på
instrumentpanelenInnebörd Åtgärd
SIGNALERING OM LÅG TILLSATSNIVÅ FÖR DIESELUTSLÄPP
(UREA)
❒Den första varningen om en låg nivå ges omkring 1 200 km autonomi
och avgörs enligt den faktiska förbrukningen. Varningslampan för en
låg UREA-nivå och meddelandet om påfyllning visas på
instrumentpanelen. Varningslampan för en låg UREA-nivå fortsätter att
lysa tills du fyller på med minst tre liter UREA.
❒Om påfyllningen inte utförs, visas ytterligare en varning vid följande
kvarstående kilometerantal innan UREA-tanken töms: 400 km, 320
km, 240 km.
❒När det är 200 km kvar innan UREA-tanken är tom visas ett
kontinuerligt meddelande åtföljt av en ljudsignal.
❒När autonomin är 0 km, visas ett särskilt meddelande på displayen
(berörda versioner och marknader). I så fall begränsas
fordonshastigheten till 50 km/tim. och efter avstängningen går det inte
att starta om fordonet.
❒Omstarten av motorn är åter möjlig så snart UREA-påfyllningen
detekteras (minsta mängd som ska tillsättas är tre liter).
103)
Fyll UREA-tanken så snart
som möjligt med minst tre
liter UREA. Om
påfyllningen sker när
UREA-tanken är helt tom,
ska du vänta i 2 minuter
innan du startar fordonet.
DET FINNS VATTEN I DIESELFILTRET (dieselversioner)
Symbolen tänds och lyser med fast sken under körningen (tillsammans
med ett meddelande som visas på displayen) för att signalera vatten i
dieselfiltret.
25)
151

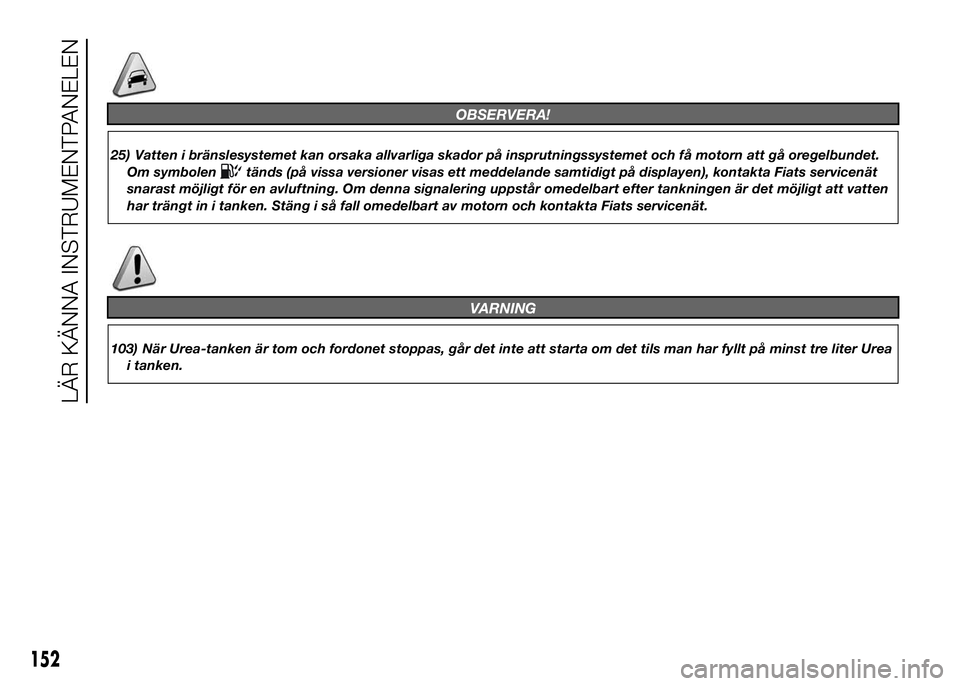

OBSERVERA!
25) Vatten i bränslesystemet kan orsaka allvarliga skador på insprutningssystemet och få motorn att gå oregelbundet.
Om symbolen
tänds (på vissa versioner visas ett meddelande samtidigt på displayen), kontakta Fiats servicenät
snarast möjligt för en avluftning. Om denna signalering uppstår omedelbart efter tankningen är det möjligt att vatten
har trängt in i tanken. Stäng i så fall omedelbart av motorn och kontakta Fiats servicenät.
VARNING
103) När Urea-tanken är tom och fordonet stoppas, går det inte att starta om det tils man har fyllt på minst tre liter Urea
i tanken.
152
LÄR KÄNNA INSTRUMENTPANELEN

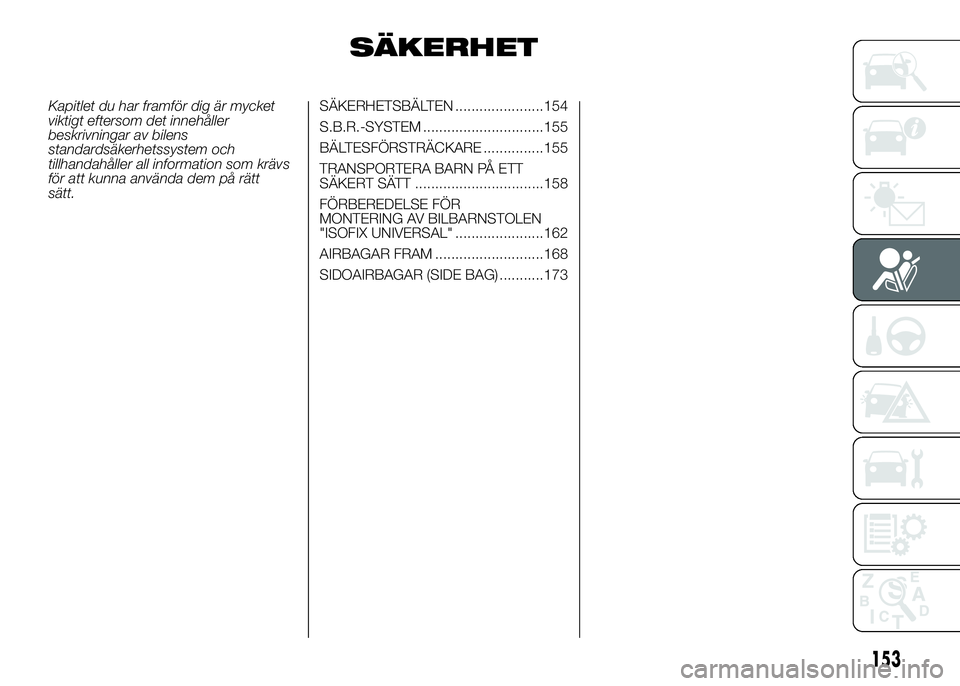

SÄKERHET
Kapitlet du har framför dig är mycket
viktigt eftersom det innehåller
beskrivningar av bilens
standardsäkerhetssystem och
tillhandahåller all information som krävs
för att kunna använda dem på rätt
sätt.SÄKERHETSBÄLTEN ......................154
S.B.R.-SYSTEM ..............................155
BÄLTESFÖRSTRÄCKARE ...............155
TRANSPORTERA BARN PÅ ETT
SÄKERT SÄTT ................................158
FÖRBEREDELSE FÖR
MONTERING AV BILBARNSTOLEN
"ISOFIX UNIVERSAL" ......................162
AIRBAGAR FRAM ...........................168
SIDOAIRBAGAR (SIDE BAG) ...........173
153

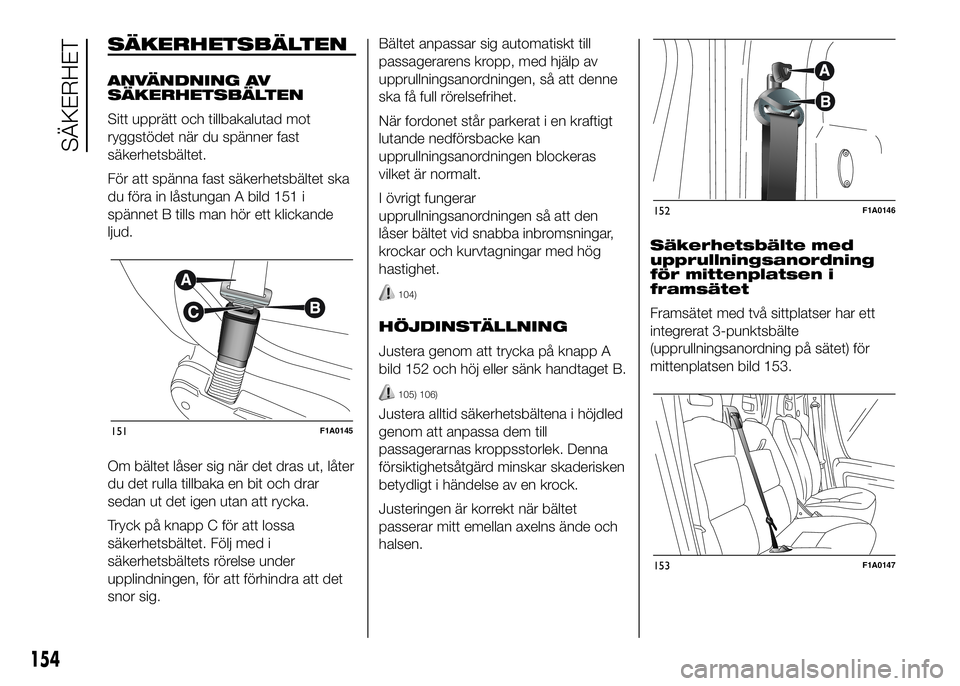

SÄKERHETSBÄLTEN
ANVÄNDNING AV
SÄKERHETSBÄLTEN
Sitt upprätt och tillbakalutad mot
ryggstödet när du spänner fast
säkerhetsbältet.
För att spänna fast säkerhetsbältet ska
du föra in låstungan A bild 151 i
spännet B tills man hör ett klickande
ljud.
Om bältet låser sig när det dras ut, låter
du det rulla tillbaka en bit och drar
sedan ut det igen utan att rycka.
Tryck på knapp C för att lossa
säkerhetsbältet. Följ med i
säkerhetsbältets rörelse under
upplindningen, för att förhindra att det
snor sig.Bältet anpassar sig automatiskt till
passagerarens kropp, med hjälp av
upprullningsanordningen, så att denne
ska få full rörelsefrihet.
När fordonet står parkerat i en kraftigt
lutande nedförsbacke kan
upprullningsanordningen blockeras
vilket är normalt.
I övrigt fungerar
upprullningsanordningen så att den
låser bältet vid snabba inbromsningar,
krockar och kurvtagningar med hög
hastighet.
104)
HÖJDINSTÄLLNING
Justera genom att trycka på knapp A
bild 152 och höj eller sänk handtaget B.
105) 106)
Justera alltid säkerhetsbältena i höjdled
genom att anpassa dem till
passagerarnas kroppsstorlek. Denna
försiktighetsåtgärd minskar skaderisken
betydligt i händelse av en krock.
Justeringen är korrekt när bältet
passerar mitt emellan axelns ände och
halsen.Säkerhetsbälte med
upprullningsanordning
för mittenplatsen i
framsätet
Framsätet med två sittplatser har ett
integrerat 3-punktsbälte
(upprullningsanordning på sätet) för
mittenplatsen bild 153.
151F1A0145
152F1A0146
153F1A0147
154
SÄKERHET

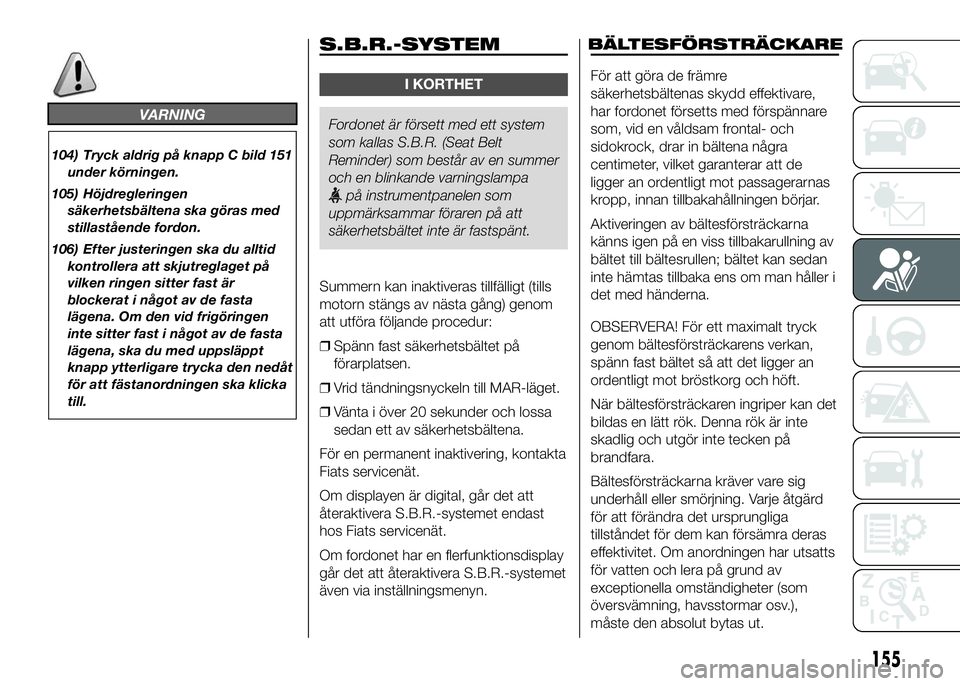

VARNING
104) Tryck aldrig på knapp C bild 151
under körningen.
105) Höjdregleringen
säkerhetsbältena ska göras med
stillastående fordon.
106) Efter justeringen ska du alltid
kontrollera att skjutreglaget på
vilken ringen sitter fast är
blockerat i något av de fasta
lägena. Om den vid frigöringen
inte sitter fast i något av de fasta
lägena, ska du med uppsläppt
knapp ytterligare trycka den nedåt
för att fästanordningen ska klicka
till.
S.B.R.-SYSTEM
I KORTHET
Fordonet är försett med ett system
som kallas S.B.R. (Seat Belt
Reminder) som består av en summer
och en blinkande varningslampa
på instrumentpanelen som
uppmärksammar föraren på att
säkerhetsbältet inte är fastspänt.
Summern kan inaktiveras tillfälligt (tills
motorn stängs av nästa gång) genom
att utföra följande procedur:
❒Spänn fast säkerhetsbältet på
förarplatsen.
❒Vrid tändningsnyckeln till MAR-läget.
❒Vänta i över 20 sekunder och lossa
sedan ett av säkerhetsbältena.
För en permanent inaktivering, kontakta
Fiats servicenät.
Om displayen är digital, går det att
återaktivera S.B.R.-systemet endast
hos Fiats servicenät.
Om fordonet har en flerfunktionsdisplay
går det att återaktivera S.B.R.-systemet
även via inställningsmenyn.
BÄLTESFÖRSTRÄCKARE
För att göra de främre
säkerhetsbältenas skydd effektivare,
har fordonet försetts med förspännare
som, vid en våldsam frontal- och
sidokrock, drar in bältena några
centimeter, vilket garanterar att de
ligger an ordentligt mot passagerarnas
kropp, innan tillbakahållningen börjar.
Aktiveringen av bältesförsträckarna
känns igen på en viss tillbakarullning av
bältet till bältesrullen; bältet kan sedan
inte hämtas tillbaka ens om man håller i
det med händerna.
OBSERVERA! För ett maximalt tryck
genom bältesförsträckarens verkan,
spänn fast bältet så att det ligger an
ordentligt mot bröstkorg och höft.
När bältesförsträckaren ingriper kan det
bildas en lätt rök. Denna rök är inte
skadlig och utgör inte tecken på
brandfara.
Bältesförsträckarna kräver vare sig
underhåll eller smörjning. Varje åtgärd
för att förändra det ursprungliga
tillståndet för dem kan försämra deras
effektivitet. Om anordningen har utsatts
för vatten och lera på grund av
exceptionella omständigheter (som
översvämning, havsstormar osv.),
måste den absolut bytas ut.
155

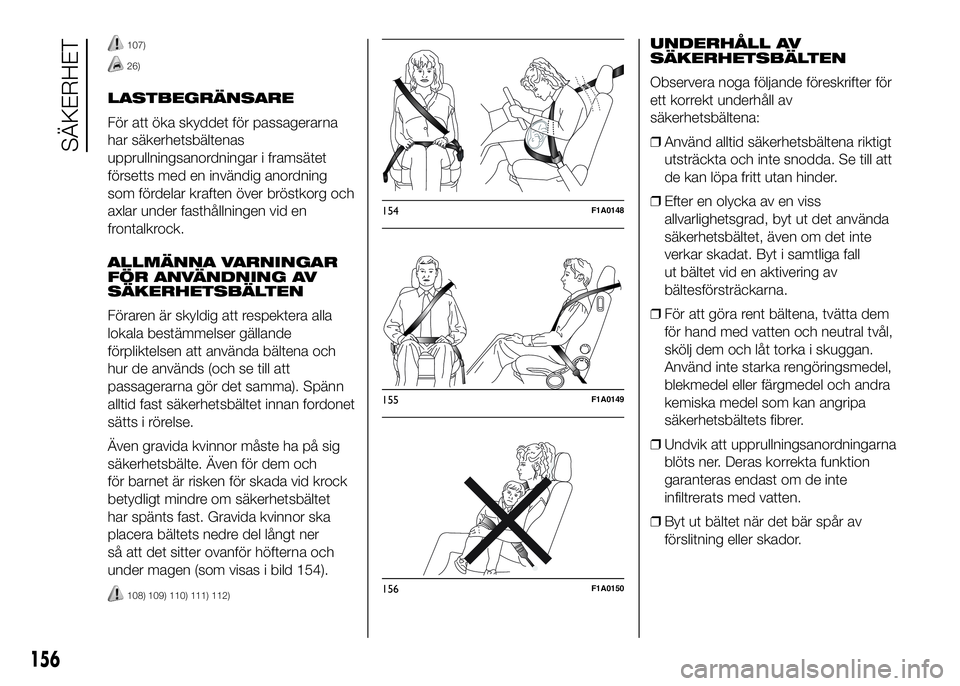

107)
26)
LASTBEGRÄNSARE
För att öka skyddet för passagerarna
har säkerhetsbältenas
upprullningsanordningar i framsätet
försetts med en invändig anordning
som fördelar kraften över bröstkorg och
axlar under fasthållningen vid en
frontalkrock.
ALLMÄNNA VARNINGAR
FÖR ANVÄNDNING AV
SÄKERHETSBÄLTEN
Föraren är skyldig att respektera alla
lokala bestämmelser gällande
förpliktelsen att använda bältena och
hur de används (och se till att
passagerarna gör det samma). Spänn
alltid fast säkerhetsbältet innan fordonet
sätts i rörelse.
Även gravida kvinnor måste ha på sig
säkerhetsbälte. Även för dem och
för barnet är risken för skada vid krock
betydligt mindre om säkerhetsbältet
har spänts fast. Gravida kvinnor ska
placera bältets nedre del långt ner
så att det sitter ovanför höfterna och
under magen (som visas i bild 154).
108) 109) 110) 111) 112)
UNDERHÅLL AV
SÄKERHETSBÄLTEN
Observera noga följande föreskrifter för
ett korrekt underhåll av
säkerhetsbältena:
❒Använd alltid säkerhetsbältena riktigt
utsträckta och inte snodda. Se till att
de kan löpa fritt utan hinder.
❒Efter en olycka av en viss
allvarlighetsgrad, byt ut det använda
säkerhetsbältet, även om det inte
verkar skadat. Byt i samtliga fall
ut bältet vid en aktivering av
bältesförsträckarna.
❒För att göra rent bältena, tvätta dem
för hand med vatten och neutral tvål,
skölj dem och låt torka i skuggan.
Använd inte starka rengöringsmedel,
blekmedel eller färgmedel och andra
kemiska medel som kan angripa
säkerhetsbältets fibrer.
❒Undvik att upprullningsanordningarna
blöts ner. Deras korrekta funktion
garanteras endast om de inte
infiltrerats med vatten.
❒Byt ut bältet när det bär spår av
förslitning eller skador.
154F1A0148
155F1A0149
156F1A0150
156
SÄKERHET
