VARNINGSLAMPOR OCH MEDDELANDEN
Varningslampan tänds tillsammans med det specifika meddelandet (där det är möjligt på instrumentpanelen) och/eller
ljudsignalen. Dessa signaler är endast sammanfattande och förebyggande och ersätter inte på något sätt informationen i denna
drift- och underhållshandbok som man ska läsa noga. Vid indikation om funktionsfel ska man läsa igenom relevanta anvisningar
i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. För de allvarliga funktionsfelen visas en "cykel" med signaleringar som upprepas under en längre tid.
För de smärre funktionsfelen visas en "cykel" med signaleringar som upprepas under en begränsad tid. Det går att avbryta
visningscykeln för båda kategorierna. Varningslampan på instrumentpanelen förblir tänd tills orsaken till funktionsfelet har
åtgärdats.
Varningslampor på
instrumentpanelenInnebörd Åtgärd
rödOTILLRÄCKLIG BROMSVÄTSKENIVÅ/
ÅTDRAGEN HANDBROMS
När man vrider tändningsnyckeln till MAR-läget,
tänds varningslampan men den ska slockna igen
efter några sekunder.
Otillräcklig bromsvätska
Varningslampan tänds när bromsvätskan i tanken
sjunker under miniminivån på grund av en möjlig
läcka på kretsen.Återställ bromsvätskenivån och kontrollera sedan
att varningslampan slocknar.
Om varningslampan tänds under körningen (på
vissa versioner visas samtidigt ett meddelande på
displayen), stanna omedelbart och kontakta Fiats
servicenät.
Åtdragen handbroms
Varningslampan tänds när handbromsen är
åtdragen.Koppla ur handbromsen och kontrollera sedan att
varningslampan slocknar.
Om varningslampan fortsätter att lysa, kontakta
Fiats servicenät.
127

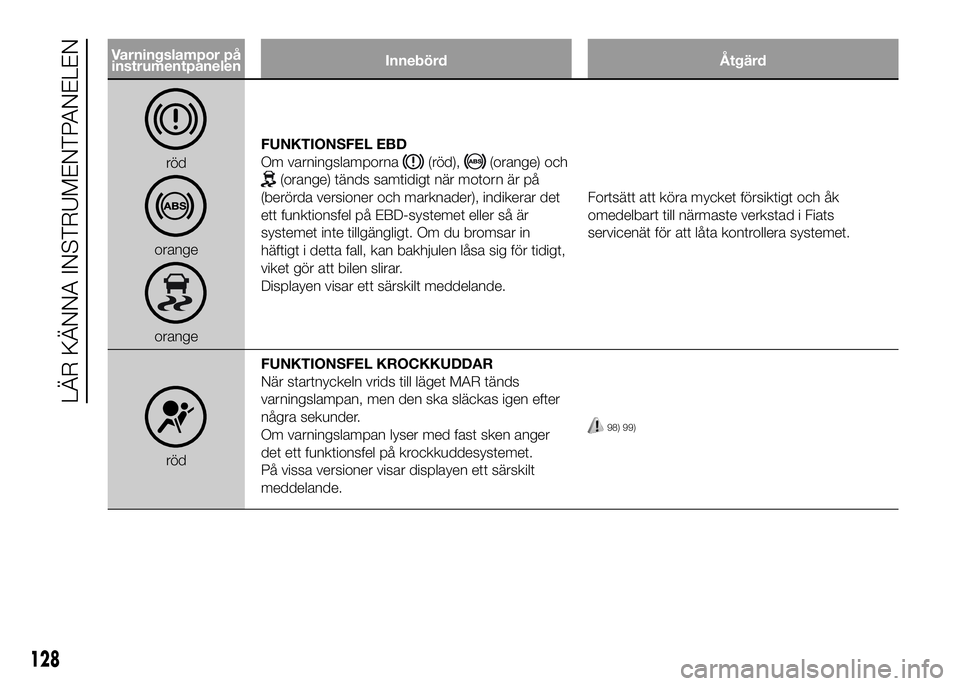

Page 132 of 387

Varningslampor på
instrumentpanelenInnebörd Åtgärd
röd
orange
orangeFUNKTIONSFEL EBD
Om varningslamporna
(röd),(orange) och
(orange) tänds samtidigt när motorn är på
(berörda versioner och marknader), indikerar det
ett funktionsfel på EBD-systemet eller så är
systemet inte tillgängligt. Om du bromsar in
häftigt i detta fall, kan bakhjulen låsa sig för tidigt,
viket gör att bilen slirar.
Displayen visar ett särskilt meddelande.Fortsätt att köra mycket försiktigt och åk
omedelbart till närmaste verkstad i Fiats
servicenät för att låta kontrollera systemet.
rödFUNKTIONSFEL KROCKKUDDAR
När startnyckeln vrids till läget MAR tänds
varningslampan, men den ska släckas igen efter
några sekunder.
Om varningslampan lyser med fast sken anger
det ett funktionsfel på krockkuddesystemet.
På vissa versioner visar displayen ett särskilt
meddelande.
98) 99)
128
LÄR KÄNNA INSTRUMENTPANELEN

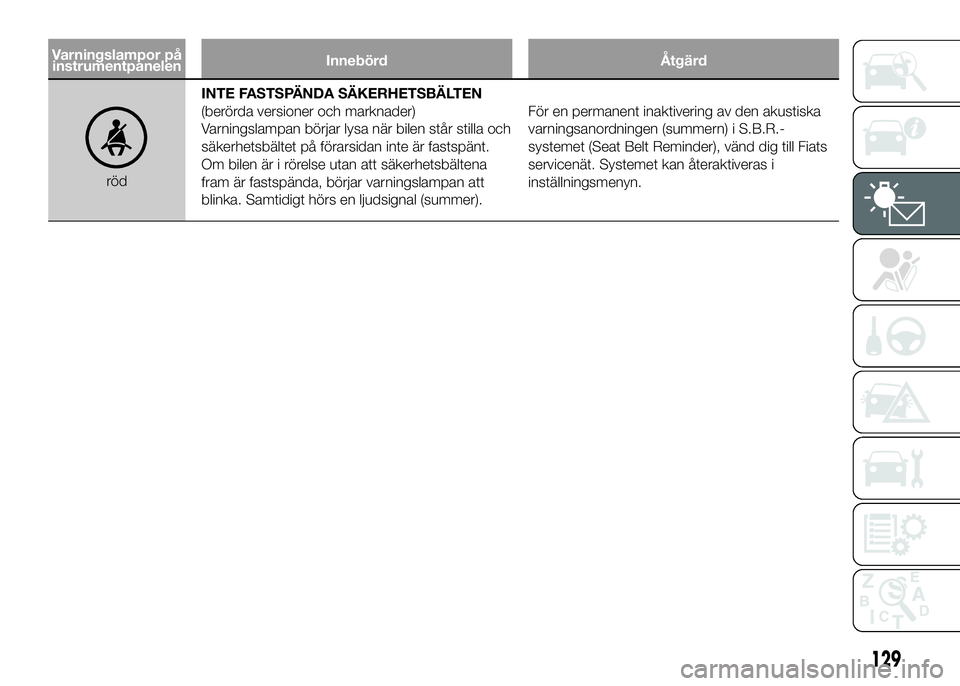

Page 133 of 387

Varningslampor på
instrumentpanelenInnebörd Åtgärd
rödINTE FASTSPÄNDA SÄKERHETSBÄLTEN
(berörda versioner och marknader)
Varningslampan börjar lysa när bilen står stilla och
säkerhetsbältet på förarsidan inte är fastspänt.
Om bilen är i rörelse utan att säkerhetsbältena
fram är fastspända, börjar varningslampan att
blinka. Samtidigt hörs en ljudsignal (summer).För en permanent inaktivering av den akustiska
varningsanordningen (summern) i S.B.R.-
systemet (Seat Belt Reminder), vänd dig till Fiats
servicenät. Systemet kan återaktiveras i
inställningsmenyn.
129

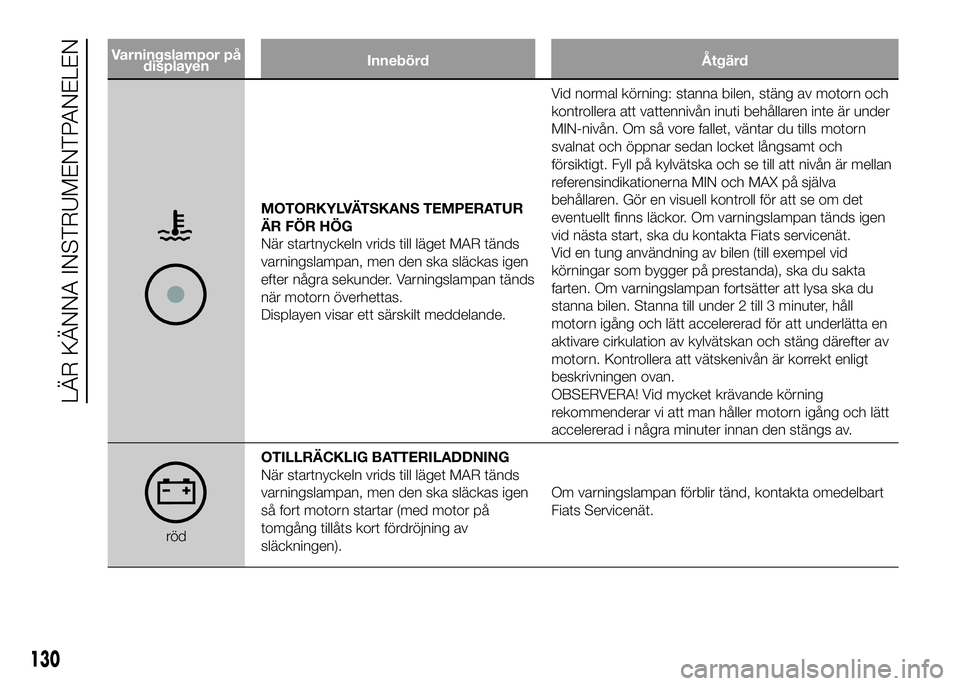

Page 134 of 387

Varningslampor på
displayenInnebörd Åtgärd
MOTORKYLVÄTSKANS TEMPERATUR
ÄR FÖR HÖG
När startnyckeln vrids till läget MAR tänds
varningslampan, men den ska släckas igen
efter några sekunder. Varningslampan tänds
när motorn överhettas.
Displayen visar ett särskilt meddelande.Vid normal körning: stanna bilen, stäng av motorn och
kontrollera att vattennivån inuti behållaren inte är under
MIN-nivån. Om så vore fallet, väntar du tills motorn
svalnat och öppnar sedan locket långsamt och
försiktigt. Fyll på kylvätska och se till att nivån är mellan
referensindikationerna MIN och MAX på själva
behållaren. Gör en visuell kontroll för att se om det
eventuellt finns läckor. Om varningslampan tänds igen
vid nästa start, ska du kontakta Fiats servicenät.
Vid en tung användning av bilen (till exempel vid
körningar som bygger på prestanda), ska du sakta
farten. Om varningslampan fortsätter att lysa ska du
stanna bilen. Stanna till under 2 till 3 minuter, håll
motorn igång och lätt accelererad för att underlätta en
aktivare cirkulation av kylvätskan och stäng därefter av
motorn. Kontrollera att vätskenivån är korrekt enligt
beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning
rekommenderar vi att man håller motorn igång och lätt
accelererad i några minuter innan den stängs av.
rödOTILLRÄCKLIG BATTERILADDNING
När startnyckeln vrids till läget MAR tänds
varningslampan, men den ska släckas igen
så fort motorn startar (med motor på
tomgång tillåts kort fördröjning av
släckningen).Om varningslampan förblir tänd, kontakta omedelbart
Fiats Servicenät.
130
LÄR KÄNNA INSTRUMENTPANELEN

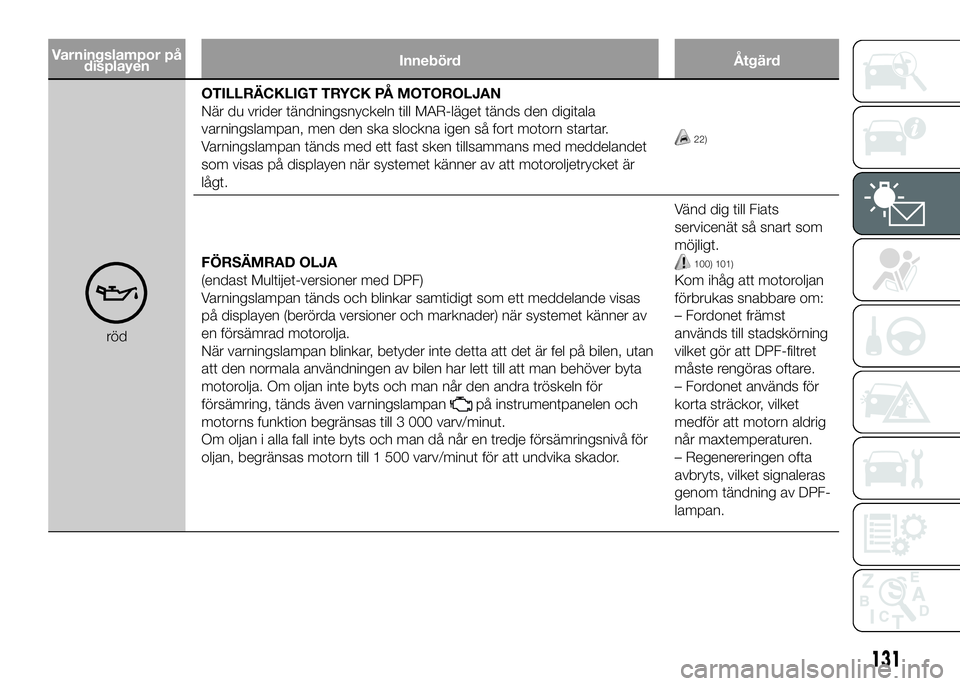

Page 135 of 387

Varningslampor på
displayenInnebörd Åtgärd
rödOTILLRÄCKLIGT TRYCK PÅ MOTOROLJAN
När du vrider tändningsnyckeln till MAR-läget tänds den digitala
varningslampan, men den ska slockna igen så fort motorn startar.
Varningslampan tänds med ett fast sken tillsammans med meddelandet
som visas på displayen när systemet känner av att motoroljetrycket är
lågt.
22)
FÖRSÄMRAD OLJA
(endast Multijet-versioner med DPF)
Varningslampan tänds och blinkar samtidigt som ett meddelande visas
på displayen (berörda versioner och marknader) när systemet känner av
en försämrad motorolja.
När varningslampan blinkar, betyder inte detta att det är fel på bilen, utan
att den normala användningen av bilen har lett till att man behöver byta
motorolja. Om oljan inte byts och man når den andra tröskeln för
försämring, tänds även varningslampan
på instrumentpanelen och
motorns funktion begränsas till 3 000 varv/minut.
Om oljan i alla fall inte byts och man då når en tredje försämringsnivå för
oljan, begränsas motorn till 1 500 varv/minut för att undvika skador.Vänd dig till Fiats
servicenät så snart som
möjligt.
100) 101)
Kom ihåg att motoroljan
förbrukas snabbare om:
– Fordonet främst
används till stadskörning
vilket gör att DPF-filtret
måste rengöras oftare.
– Fordonet används för
korta sträckor, vilket
medför att motorn aldrig
når maxtemperaturen.
– Regenereringen ofta
avbryts, vilket signaleras
genom tändning av DPF-
lampan.
131

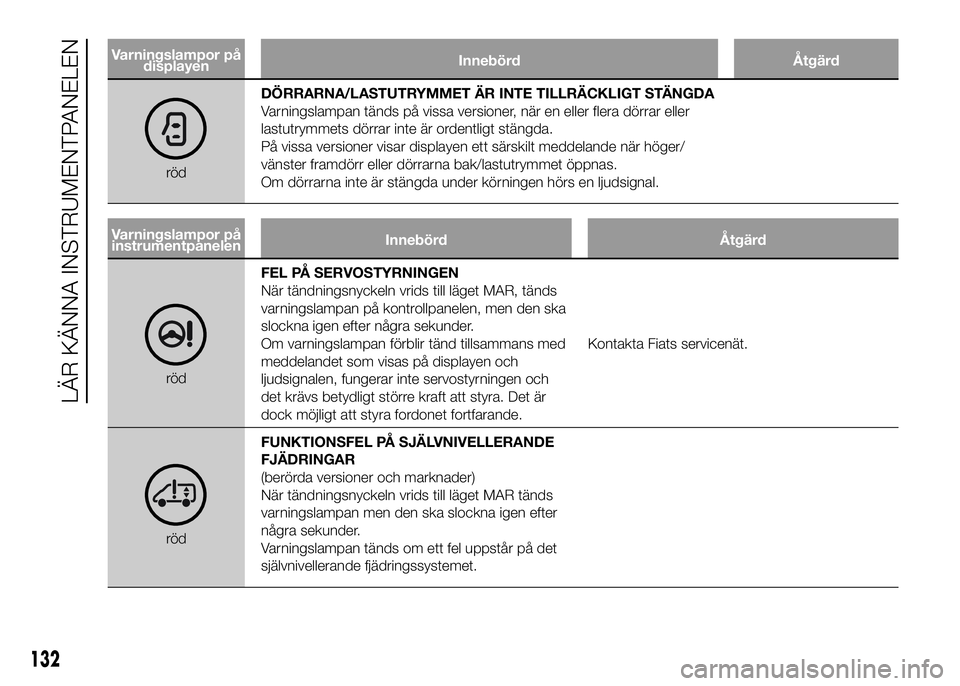

Page 136 of 387

Varningslampor på
displayenInnebörd Åtgärd
rödDÖRRARNA/LASTUTRYMMET ÄR INTE TILLRÄCKLIGT STÄNGDA
Varningslampan tänds på vissa versioner, när en eller flera dörrar eller
lastutrymmets dörrar inte är ordentligt stängda.
På vissa versioner visar displayen ett särskilt meddelande när höger/
vänster framdörr eller dörrarna bak/lastutrymmet öppnas.
Om dörrarna inte är stängda under körningen hörs en ljudsignal.
Varningslampor på
instrumentpanelenInnebörd Åtgärd
rödFEL PÅ SERVOSTYRNINGEN
När tändningsnyckeln vrids till läget MAR, tänds
varningslampan på kontrollpanelen, men den ska
slockna igen efter några sekunder.
Om varningslampan förblir tänd tillsammans med
meddelandet som visas på displayen och
ljudsignalen, fungerar inte servostyrningen och
det krävs betydligt större kraft att styra. Det är
dock möjligt att styra fordonet fortfarande.Kontakta Fiats servicenät.
rödFUNKTIONSFEL PÅ SJÄLVNIVELLERANDE
FJÄDRINGAR
(berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds
varningslampan men den ska slockna igen efter
några sekunder.
Varningslampan tänds om ett fel uppstår på det
självnivellerande fjädringssystemet.
132
LÄR KÄNNA INSTRUMENTPANELEN

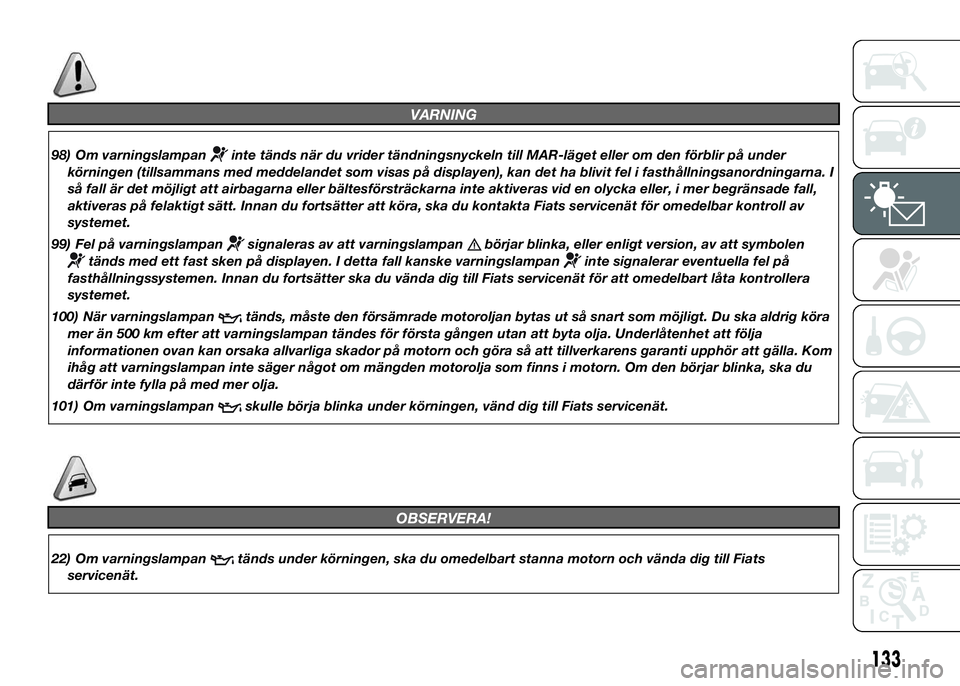

Page 137 of 387

VARNING
98) Om varningslampaninte tänds när du vrider tändningsnyckeln till MAR-läget eller om den förblir på under
körningen (tillsammans med meddelandet som visas på displayen), kan det ha blivit fel i fasthållningsanordningarna. I
så fall är det möjligt att airbagarna eller bältesförsträckarna inte aktiveras vid en olycka eller, i mer begränsade fall,
aktiveras på felaktigt sätt. Innan du fortsätter att köra, ska du kontakta Fiats servicenät för omedelbar kontroll av
systemet.
99) Fel på varningslampan
signaleras av att varningslampanbörjar blinka, eller enligt version, av att symbolen
tänds med ett fast sken på displayen. I detta fall kanske varningslampaninte signalerar eventuella fel på
fasthållningssystemen. Innan du fortsätter ska du vända dig till Fiats servicenät för att omedelbart låta kontrollera
systemet.
100) När varningslampan
tänds, måste den försämrade motoroljan bytas ut så snart som möjligt. Du ska aldrig köra
mer än 500 km efter att varningslampan tändes för första gången utan att byta olja. Underlåtenhet att följa
informationen ovan kan orsaka allvarliga skador på motorn och göra så att tillverkarens garanti upphör att gälla. Kom
ihåg att varningslampan inte säger något om mängden motorolja som finns i motorn. Om den börjar blinka, ska du
därför inte fylla på med mer olja.
101) Om varningslampan
skulle börja blinka under körningen, vänd dig till Fiats servicenät.
OBSERVERA!
22) Om varningslampantänds under körningen, ska du omedelbart stanna motorn och vända dig till Fiats
servicenät.
133

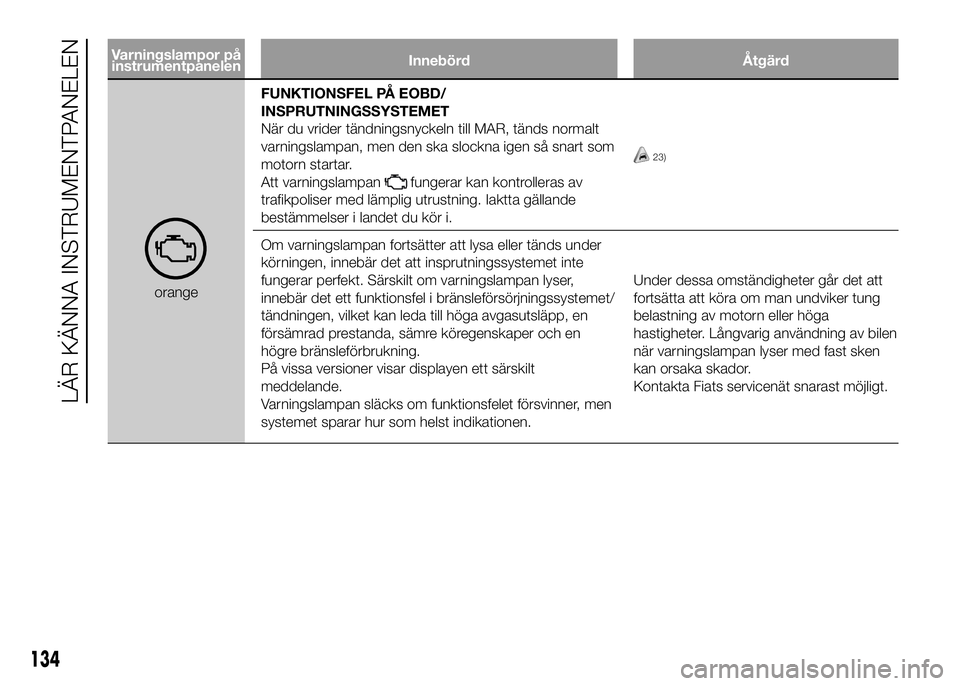

Page 138 of 387

Varningslampor på
instrumentpanelenInnebörd Åtgärd
orangeFUNKTIONSFEL PÅ EOBD/
INSPRUTNINGSSYSTEMET
När du vrider tändningsnyckeln till MAR, tänds normalt
varningslampan, men den ska slockna igen så snart som
motorn startar.
Att varningslampan
fungerar kan kontrolleras av
trafikpoliser med lämplig utrustning. Iaktta gällande
bestämmelser i landet du kör i.
23)
Om varningslampan fortsätter att lysa eller tänds under
körningen, innebär det att insprutningssystemet inte
fungerar perfekt. Särskilt om varningslampan lyser,
innebär det ett funktionsfel i bränsleförsörjningssystemet/
tändningen, vilket kan leda till höga avgasutsläpp, en
försämrad prestanda, sämre köregenskaper och en
högre bränsleförbrukning.
På vissa versioner visar displayen ett särskilt
meddelande.
Varningslampan släcks om funktionsfelet försvinner, men
systemet sparar hur som helst indikationen.Under dessa omständigheter går det att
fortsätta att köra om man undviker tung
belastning av motorn eller höga
hastigheter. Långvarig användning av bilen
när varningslampan lyser med fast sken
kan orsaka skador.
Kontakta Fiats servicenät snarast möjligt.
134
LÄR KÄNNA INSTRUMENTPANELEN

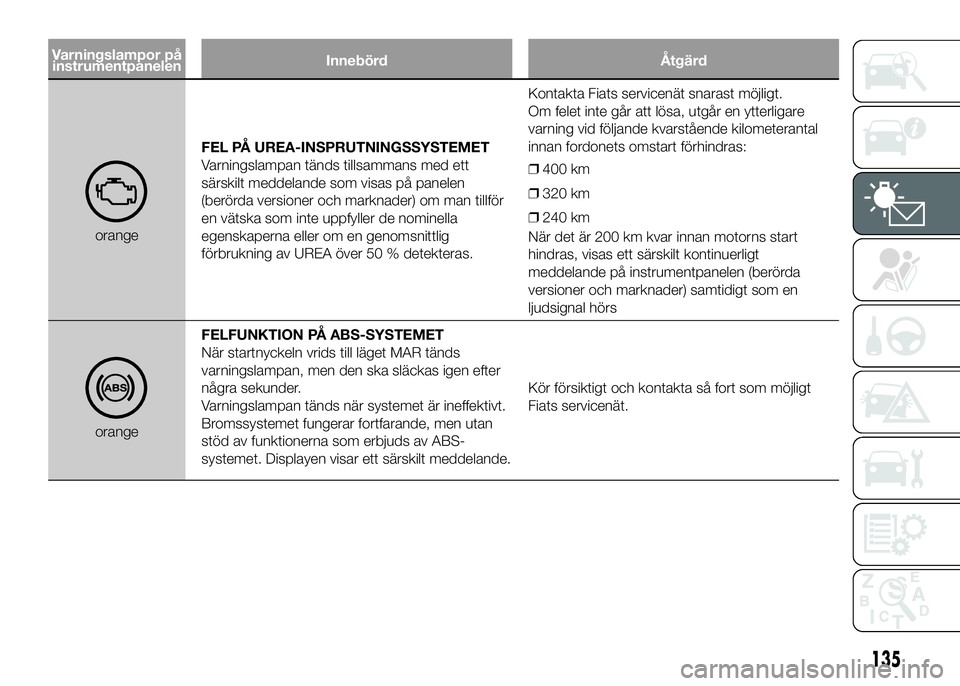

Page 139 of 387

Varningslampor på
instrumentpanelenInnebörd Åtgärd
orangeFEL PÅ UREA-INSPRUTNINGSSYSTEMET
Varningslampan tänds tillsammans med ett
särskilt meddelande som visas på panelen
(berörda versioner och marknader) om man tillför
en vätska som inte uppfyller de nominella
egenskaperna eller om en genomsnittlig
förbrukning av UREA över 50 % detekteras.Kontakta Fiats servicenät snarast möjligt.
Om felet inte går att lösa, utgår en ytterligare
varning vid följande kvarstående kilometerantal
innan fordonets omstart förhindras:
❒400 km
❒320 km
❒240 km
När det är 200 km kvar innan motorns start
hindras, visas ett särskilt kontinuerligt
meddelande på instrumentpanelen (berörda
versioner och marknader) samtidigt som en
ljudsignal hörs
orangeFELFUNKTION PÅ ABS-SYSTEMET
När startnyckeln vrids till läget MAR tänds
varningslampan, men den ska släckas igen efter
några sekunder.
Varningslampan tänds när systemet är ineffektivt.
Bromssystemet fungerar fortfarande, men utan
stöd av funktionerna som erbjuds av ABS-
systemet. Displayen visar ett särskilt meddelande.Kör försiktigt och kontakta så fort som möjligt
Fiats servicenät.
135

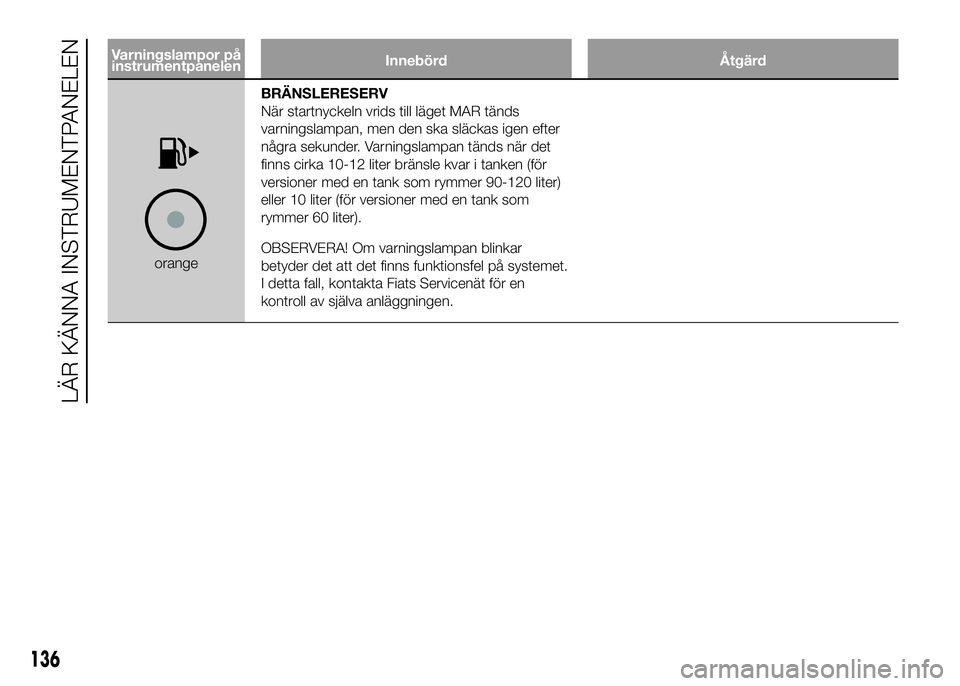

Page 140 of 387

Varningslampor på
instrumentpanelenInnebörd Åtgärd
orangeBRÄNSLERESERV
När startnyckeln vrids till läget MAR tänds
varningslampan, men den ska släckas igen efter
några sekunder. Varningslampan tänds när det
finns cirka 10-12 liter bränsle kvar i tanken (för
versioner med en tank som rymmer 90-120 liter)
eller 10 liter (för versioner med en tank som
rymmer 60 liter).
OBSERVERA! Om varningslampan blinkar
betyder det att det finns funktionsfel på systemet.
I detta fall, kontakta Fiats Servicenät för en
kontroll av själva anläggningen.
136
LÄR KÄNNA INSTRUMENTPANELEN
