FIAT DUCATO 2016 Drift- och underhållshandbok (in Swedish)

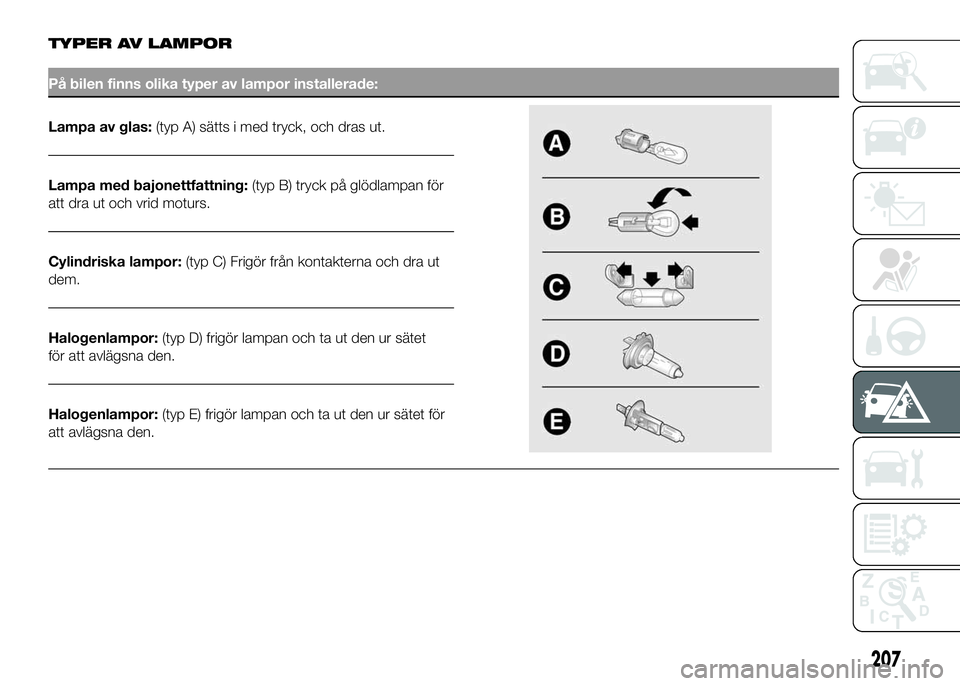

TYPER AV LAMPOR
På bilen finns olika typer av lampor installerade:
Lampa av glas:(typ A) sätts i med tryck, och dras ut.
Lampa med bajonettfattning:(typ B) tryck på glödlampan för
att dra ut och vrid moturs.
Cylindriska lampor:(typ C) Frigör från kontakterna och dra ut
dem.
Halogenlampor:(typ D) frigör lampan och ta ut den ur sätet
för att avlägsna den.
Halogenlampor:(typ E) frigör lampan och ta ut den ur sätet för
att avlägsna den.
207

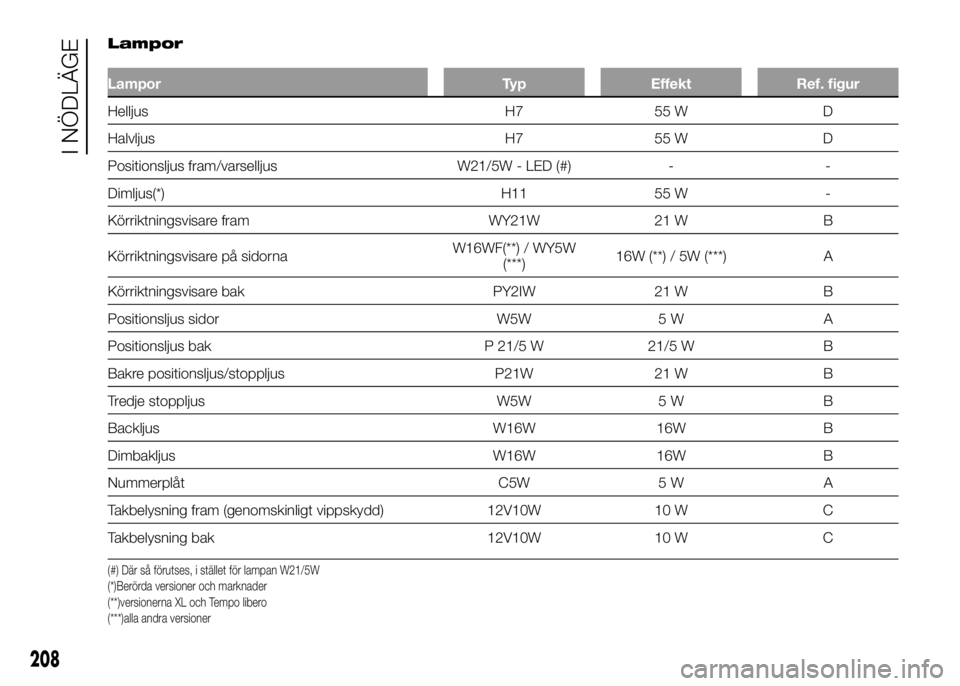

Lampor
Lampor Typ Effekt Ref. figur
Helljus H7 55 W D
Halvljus H7 55 W D
Positionsljus fram/varselljus W21/5W - LED (#) - -
Dimljus(*) H11 55 W -
Körriktningsvisare fram WY21W 21 W B
Körriktningsvisare på sidornaW16WF(**) / WY5W
(***)16W (**) / 5W (***) A
Körriktningsvisare bak PY2IW 21 W B
Positionsljus sidor W5W 5 W A
Positionsljus bak P 21/5 W 21/5 W B
Bakre positionsljus/stoppljus P21W 21 W B
Tredje stoppljus W5W 5 W B
Backljus W16W 16W B
Dimbakljus W16W 16W B
Nummerplåt C5W 5 W A
Takbelysning fram (genomskinligt vippskydd) 12V10W 10 W C
Takbelysning bak 12V10W 10 W C
(#) Där så förutses, i stället för lampan W21/5W
(*)Berörda versioner och marknader
(**)versionerna XL och Tempo libero
(***)alla andra versioner
208

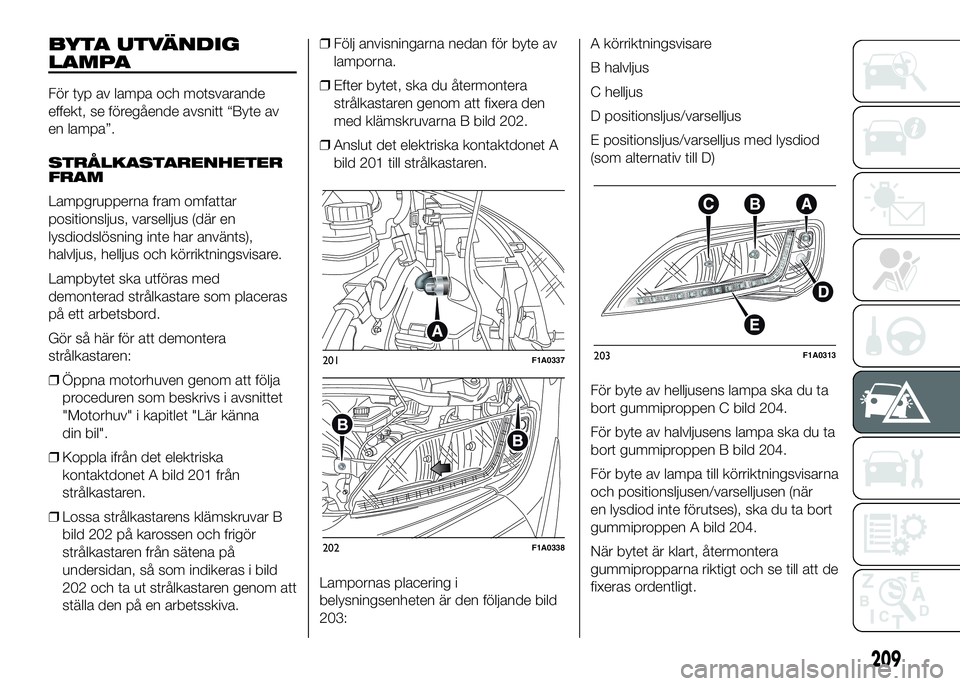

I NÖDLÄGE

BYTA UTVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se föregående avsnitt “Byte av
en lampa”.
STRÅLKASTARENHETER
FRAM
Lampgrupperna fram omfattar
positionsljus, varselljus (där en
lysdiodslösning inte har använts),
halvljus, helljus och körriktningsvisare.
Lampbytet ska utföras med
demonterad strålkastare som placeras
på ett arbetsbord.
Gör så här för att demontera
strålkastaren:
❒Öppna motorhuven genom att följa
proceduren som beskrivs i avsnittet
"Motorhuv" i kapitlet "Lär känna
din bil".
❒Koppla ifrån det elektriska
kontaktdonet A bild 201 från
strålkastaren.
❒Lossa strålkastarens klämskruvar B
bild 202 på karossen och frigör
strålkastaren från sätena på
undersidan, så som indikeras i bild
202 och ta ut strålkastaren genom att
ställa den på en arbetsskiva.❒Följ anvisningarna nedan för byte av
lamporna.
❒Efter bytet, ska du återmontera
strålkastaren genom att fixera den
med klämskruvarna B bild 202.
❒Anslut det elektriska kontaktdonet A
bild 201 till strålkastaren.
Lampornas placering i
belysningsenheten är den följande bild
203:A körriktningsvisare
B halvljus
C helljus
D positionsljus/varselljus
E positionsljus/varselljus med lysdiod
(som alternativ till D)
För byte av helljusens lampa ska du ta
bort gummiproppen C bild 204.
För byte av halvljusens lampa ska du ta
bort gummiproppen B bild 204.
För byte av lampa till körriktningsvisarna
och positionsljusen/varselljusen (när
en lysdiod inte förutses), ska du ta bort
gummiproppen A bild 204.
När bytet är klart, återmontera
gummipropparna riktigt och se till att de
fixeras ordentligt.
201F1A0337
202F1A0338
203F1A0313
209

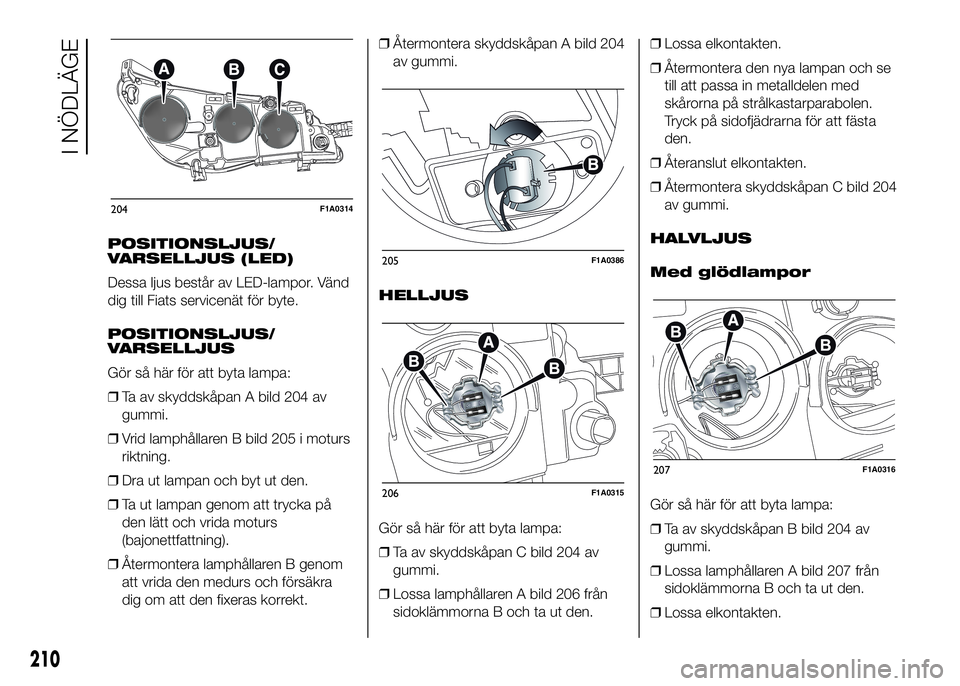

POSITIONSLJUS/
VARSELLJUS (LED)
Dessa ljus består av LED-lampor. Vänd
dig till Fiats servicenät för byte.
POSITIONSLJUS/
VARSELLJUS
Gör så här för att byta lampa:
❒Ta av skyddskåpan A bild 204 av
gummi.
❒Vrid lamphållaren B bild 205 i moturs
riktning.
❒Dra ut lampan och byt ut den.
❒Ta ut lampan genom att trycka på
den lätt och vrida moturs
(bajonettfattning).
❒Återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt.❒Återmontera skyddskåpan A bild 204
av gummi.
HELLJUS
Gör så här för att byta lampa:
❒Ta av skyddskåpan C bild 204 av
gummi.
❒Lossa lamphållaren A bild 206 från
sidoklämmorna B och ta ut den.❒Lossa elkontakten.
❒Återmontera den nya lampan och se
till att passa in metalldelen med
skårorna på strålkastarparabolen.
Tryck på sidofjädrarna för att fästa
den.
❒Återanslut elkontakten.
❒Återmontera skyddskåpan C bild 204
av gummi.
HALVLJUS
Med glödlampor
Gör så här för att byta lampa:
❒Ta av skyddskåpan B bild 204 av
gummi.
❒Lossa lamphållaren A bild 207 från
sidoklämmorna B och ta ut den.
❒Lossa elkontakten.
204F1A0314
205F1A0386
206F1A0315
207F1A0316
210
I NÖDLÄGE

❒Återmontera den nya lampan och se
till att passa in metalldelen med
skårorna på strålkastarparabolen.
Tryck på sidofjädrarna för att fästa
den.
❒Återanslut elkontakten.
❒Återmontera skyddskåpan B bild 204
av gummi.

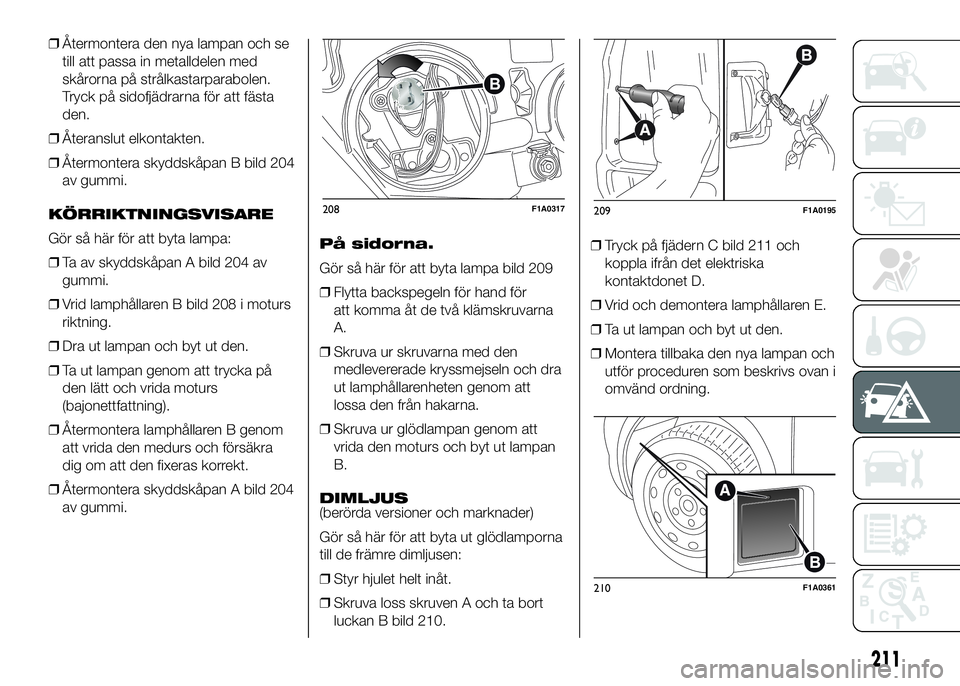

KÖRRIKTNINGSVISARE
Gör så här för att byta lampa:
❒Ta av skyddskåpan A bild 204 av
gummi.
❒Vrid lamphållaren B bild 208 i moturs
riktning.
❒Dra ut lampan och byt ut den.
❒Ta ut lampan genom att trycka på
den lätt och vrida moturs
(bajonettfattning).
❒Återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt.
❒Återmontera skyddskåpan A bild 204
av gummi.På sidorna.
Gör så här för att byta lampa bild 209
❒Flytta backspegeln för hand för
att komma åt de två klämskruvarna
A.
❒Skruva ur skruvarna med den
medlevererade kryssmejseln och dra
ut lamphållarenheten genom att
lossa den från hakarna.
❒Skruva ur glödlampan genom att
vrida den moturs och byt ut lampan
B.
DIMLJUS
(berörda versioner och marknader)
Gör så här för att byta ut glödlamporna
till de främre dimljusen:
❒Styr hjulet helt inåt.
❒Skruva loss skruven A och ta bort
luckan B bild 210.❒Tryck på fjädern C bild 211 och
koppla ifrån det elektriska
kontaktdonet D.
❒Vrid och demontera lamphållaren E.
❒Ta ut lampan och byt ut den.
❒Montera tillbaka den nya lampan och
utför proceduren som beskrivs ovan i
omvänd ordning.
208F1A0317209F1A0195
210F1A0361
211

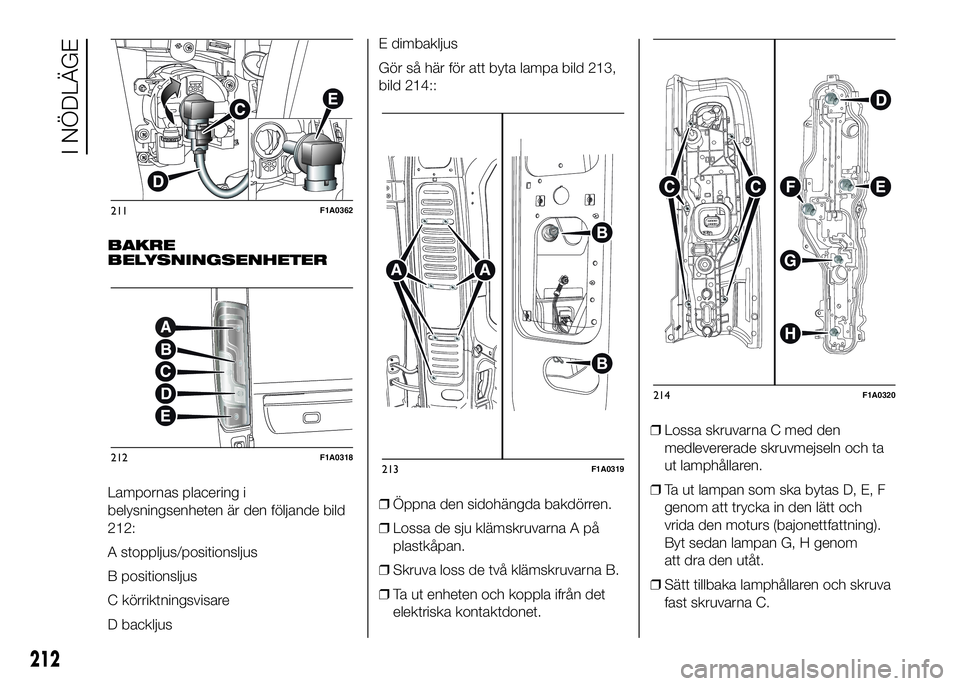

BAKRE
BELYSNINGSENHETER
Lampornas placering i
belysningsenheten är den följande bild
212:
A stoppljus/positionsljus
B positionsljus
C körriktningsvisare
D backljusE dimbakljus
Gör så här för att byta lampa bild 213,
bild 214::
❒Öppna den sidohängda bakdörren.
❒Lossa de sju klämskruvarna A på
plastkåpan.
❒Skruva loss de två klämskruvarna B.
❒Ta ut enheten och koppla ifrån det
elektriska kontaktdonet.❒Lossa skruvarna C med den
medlevererade skruvmejseln och ta
ut lamphållaren.
❒Ta ut lampan som ska bytas D, E, F
genom att trycka in den lätt och
vrida den moturs (bajonettfattning).
Byt sedan lampan G, H genom
att dra den utåt.
❒Sätt tillbaka lamphållaren och skruva
fast skruvarna C.
211F1A0362
212F1A0318213F1A0319
214F1A0320
212
I NÖDLÄGE

❒Återanslut det elektriska
kontaktdonet. Sätt tillbaka enheten
korrekt i förhållande till fordonets
kaross och dra sedan åt
klämskruvarna B.
❒Återmontera plastkåpan genom att
fästa den med de sju klämskruvarna

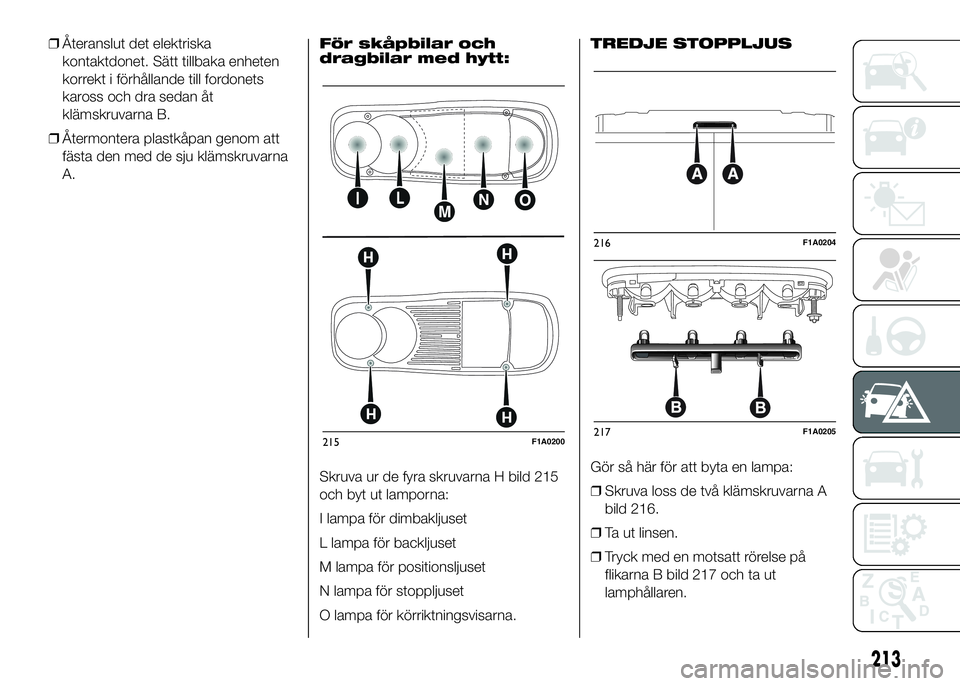

A.För skåpbilar och
dragbilar med hytt:
Skruva ur de fyra skruvarna H bild 215
och byt ut lamporna:
I lampa för dimbakljuset
L lampa för backljuset
M lampa för positionsljuset
N lampa för stoppljuset
O lampa för körriktningsvisarna.TREDJE STOPPLJUS
Gör så här för att byta en lampa:
❒Skruva loss de två klämskruvarna A
bild 216.
❒Ta ut linsen.
❒Tryck med en motsatt rörelse på
flikarna B bild 217 och ta ut
lamphållaren.
215F1A0200
216F1A0204
217F1A0205
213

❒Ta ut den tryckmonterade lampan
och byt ut den.

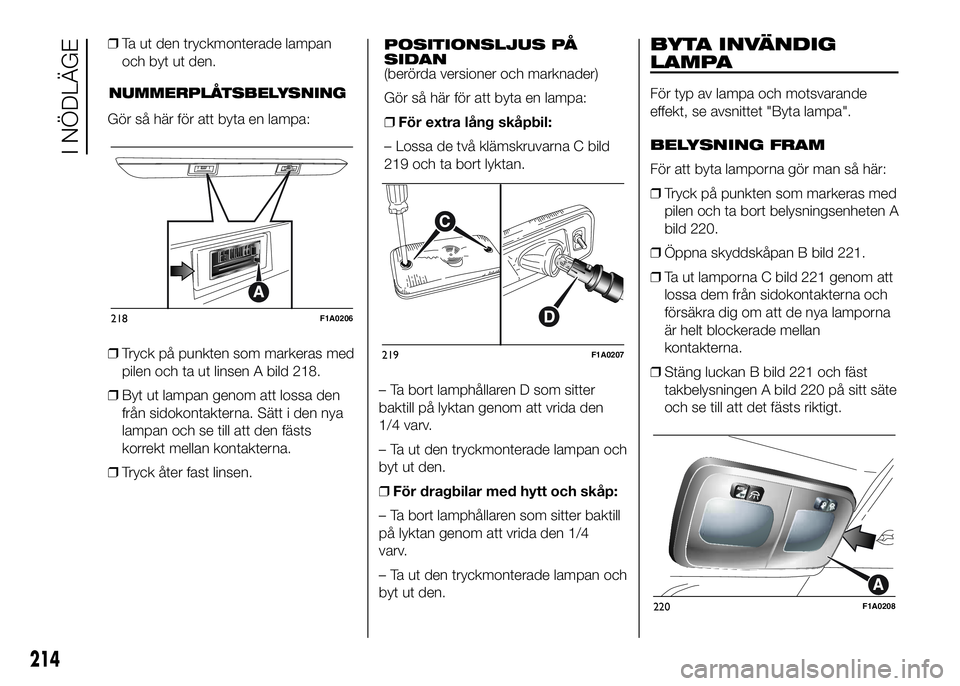

NUMMERPLÅTSBELYSNING
Gör så här för att byta en lampa:
❒Tryck på punkten som markeras med
pilen och ta ut linsen A bild 218.
❒Byt ut lampan genom att lossa den
från sidokontakterna. Sätt i den nya
lampan och se till att den fästs
korrekt mellan kontakterna.
❒Tryck åter fast linsen.POSITIONSLJUS PÅ
SIDAN
(berörda versioner och marknader)
Gör så här för att byta en lampa:
❒För extra lång skåpbil:
– Lossa de två klämskruvarna C bild
219 och ta bort lyktan.
– Ta bort lamphållaren D som sitter
baktill på lyktan genom att vrida den
1/4 varv.
– Ta ut den tryckmonterade lampan och
byt ut den.
❒För dragbilar med hytt och skåp:
– Ta bort lamphållaren som sitter baktill
på lyktan genom att vrida den 1/4
varv.
– Ta ut den tryckmonterade lampan och
byt ut den.
BYTA INVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se avsnittet "Byta lampa".
BELYSNING FRAM
För att byta lamporna gör man så här:
❒Tryck på punkten som markeras med
pilen och ta bort belysningsenheten A
bild 220.
❒Öppna skyddskåpan B bild 221.
❒Ta ut lamporna C bild 221 genom att
lossa dem från sidokontakterna och
försäkra dig om att de nya lamporna
är helt blockerade mellan
kontakterna.
❒Stäng luckan B bild 221 och fäst
takbelysningen A bild 220 på sitt säte
och se till att det fästs riktigt.
218F1A0206
219F1A0207
220F1A0208
214
I NÖDLÄGE

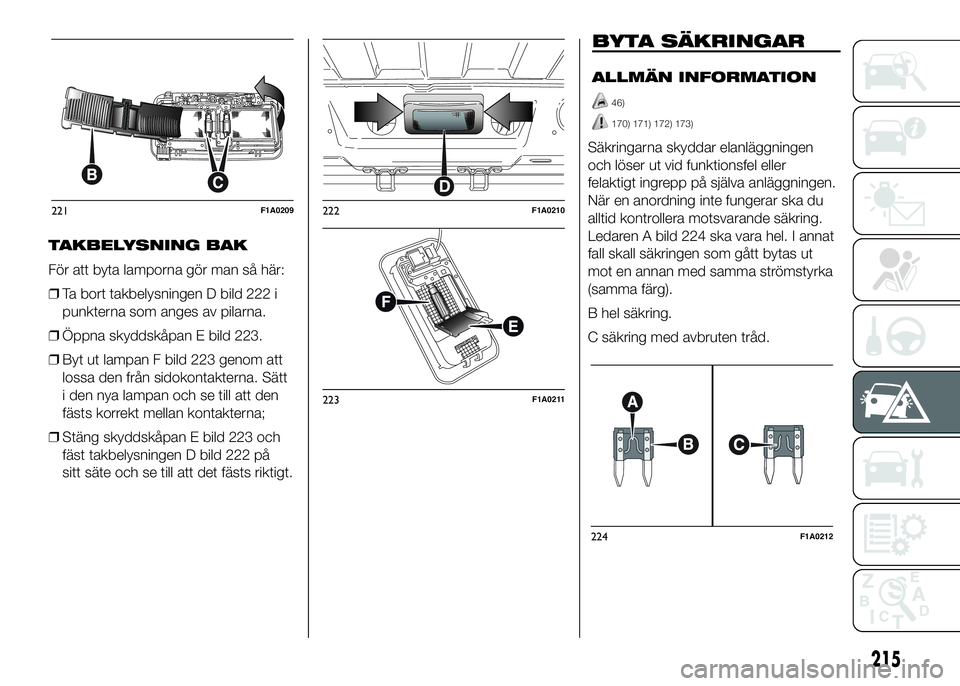

TAKBELYSNING BAK
För att byta lamporna gör man så här:
❒Ta bort takbelysningen D bild 222 i
punkterna som anges av pilarna.
❒Öppna skyddskåpan E bild 223.
❒Byt ut lampan F bild 223 genom att
lossa den från sidokontakterna. Sätt
i den nya lampan och se till att den
fästs korrekt mellan kontakterna;
❒Stäng skyddskåpan E bild 223 och
fäst takbelysningen D bild 222 på
sitt säte och se till att det fästs riktigt.
BYTA SÄKRINGAR
ALLMÄN INFORMATION
46)
170) 171) 172) 173)
Säkringarna skyddar elanläggningen
och löser ut vid funktionsfel eller
felaktigt ingrepp på själva anläggningen.
När en anordning inte fungerar ska du
alltid kontrollera motsvarande säkring.
Ledaren A bild 224 ska vara hel. I annat
fall skall säkringen som gått bytas ut
mot en annan med samma strömstyrka
(samma färg).
B hel säkring.
C säkring med avbruten tråd.
221F1A0209222F1A0210
223F1A0211
224F1A0212
215

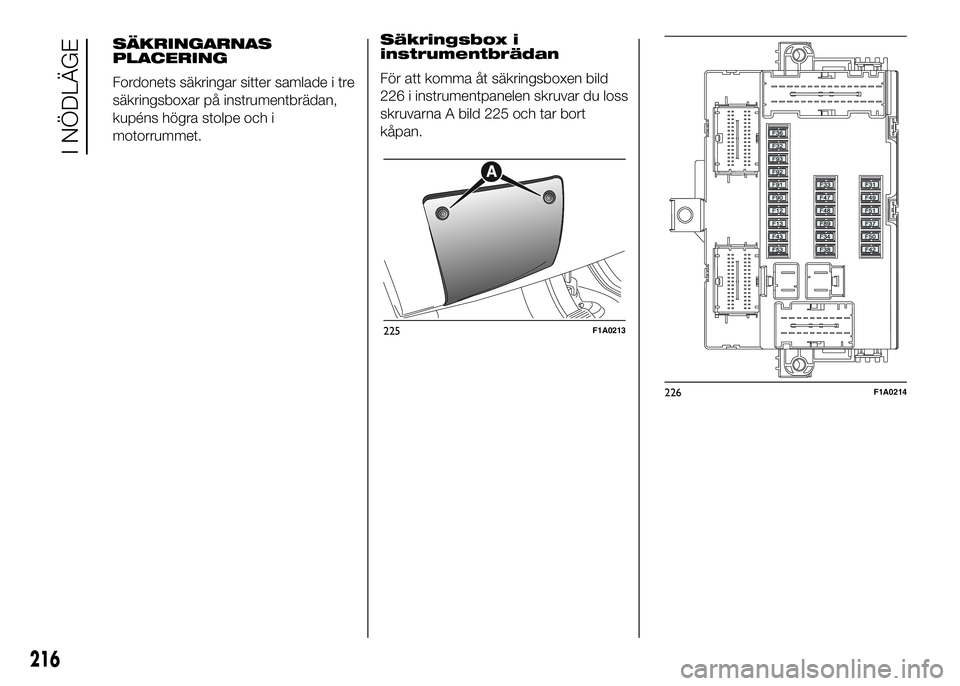

Säkringsbox i
instrumentbrädan
För att komma åt säkringsboxen bild
226 i instrumentpanelen skruvar du loss
skruvarna A bild 225 och tar bort
kåpan.
225F1A0213
226F1A0214
216
I NÖDLÄGE
SÄKRINGARNAS
PLACERING
Fordonets säkringar sitter samlade i tre
säkringsboxar på instrumentbrädan,
kupéns högra stolpe och i
motorrummet.
