FIAT DUCATO 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Versionen MINIBUS 16 pladser + 1
Målene varierer på basis af de forskellige versioner inden for ovennævnte grænser.
267

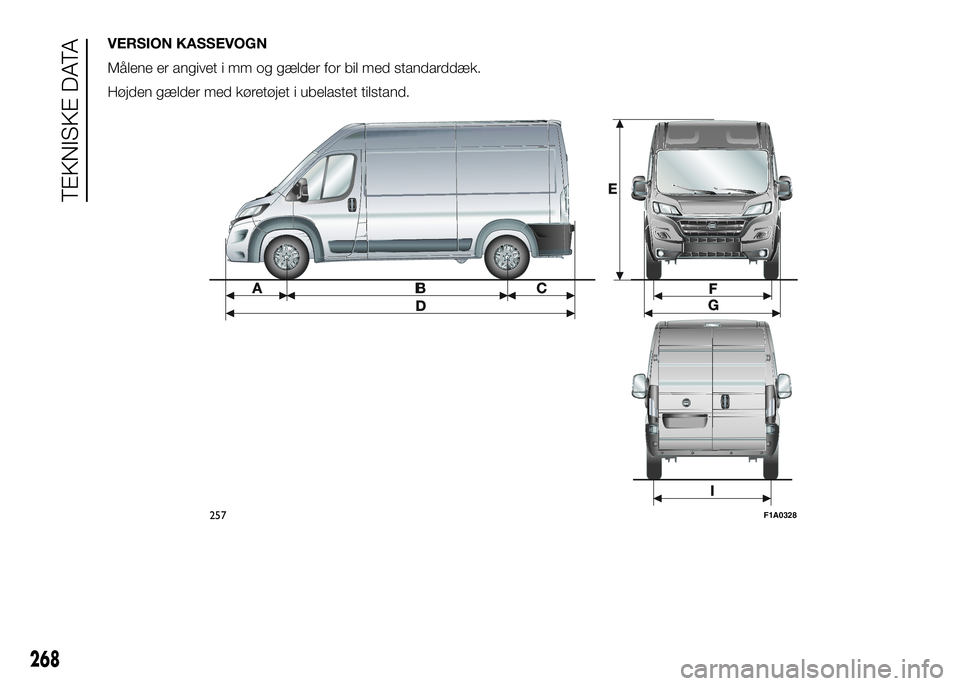

VERSION KASSEVOGN
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med køretøjet i ubelastet tilstand.
257F1A0328
268

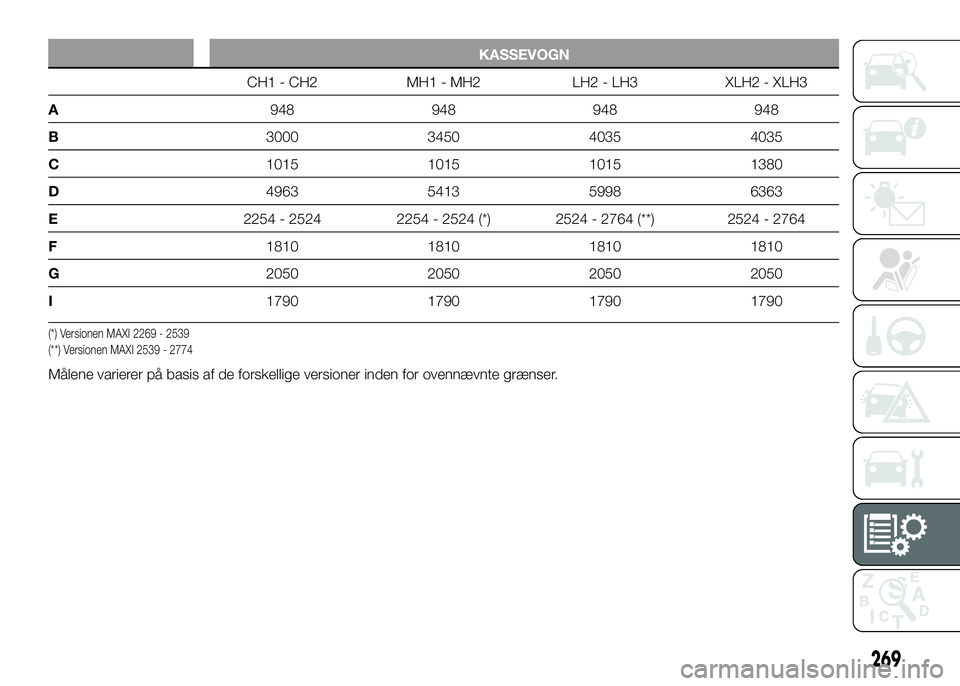

TEKNISKE DATA

KASSEVOGN
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Versionen MAXI 2269 - 2539
(**) Versionen MAXI 2539 - 2774
Målene varierer på basis af de forskellige versioner inden for ovennævnte grænser.
269

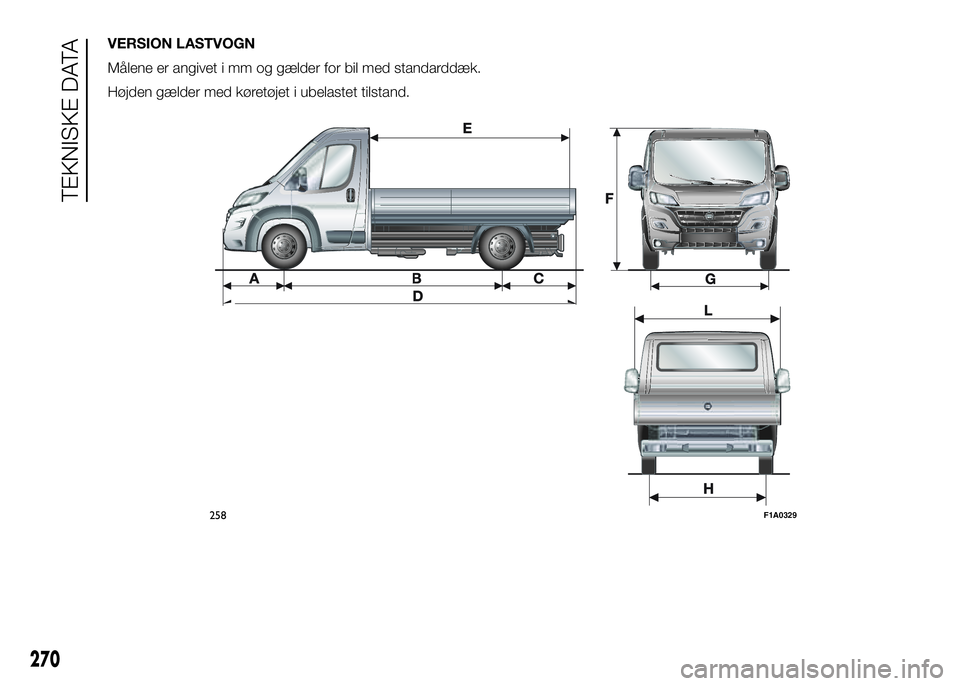

VERSION LASTVOGN
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med køretøjet i ubelastet tilstand.
258F1A0329
270
TEKNISKE DATA

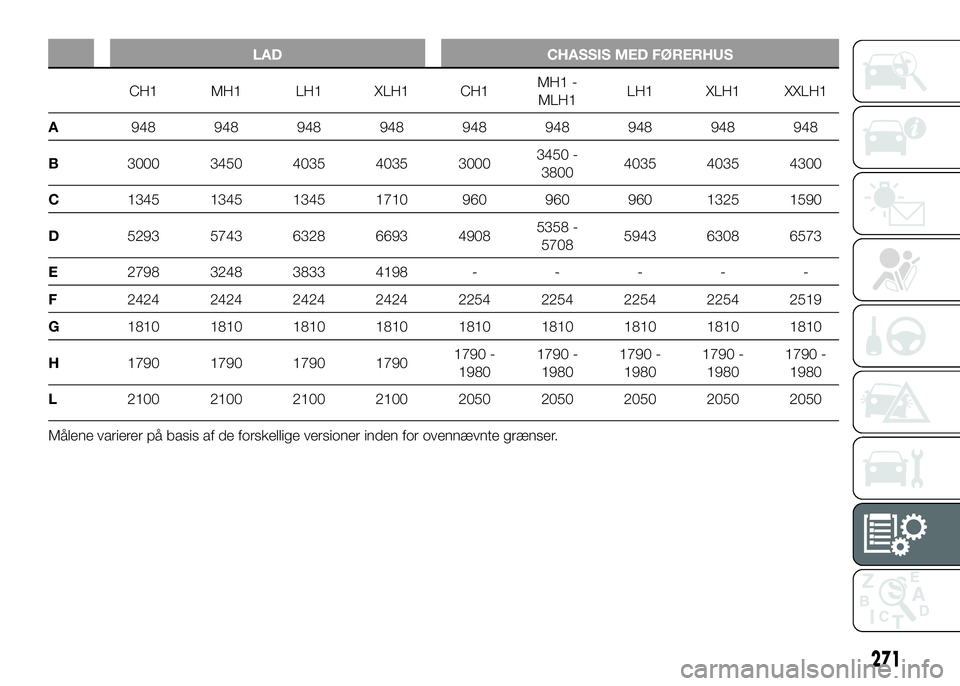

LAD CHASSIS MED FØRERHUS
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Målene varierer på basis af de forskellige versioner inden for ovennævnte grænser.
271

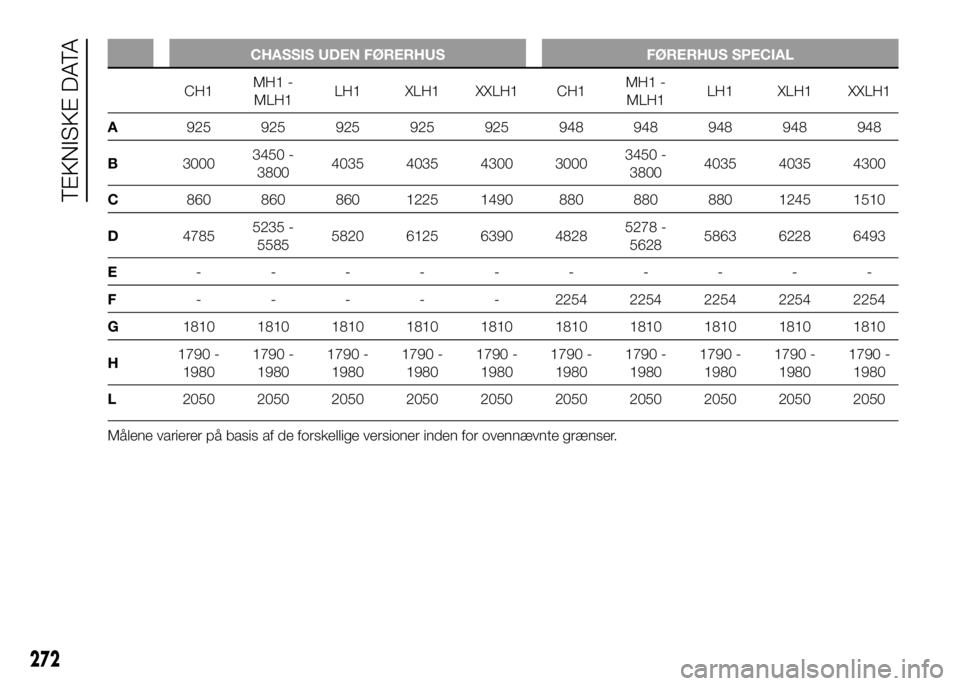

CHASSIS UDEN FØRERHUS FØRERHUS SPECIAL
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
Målene varierer på basis af de forskellige versioner inden for ovennævnte grænser.
272
TEKNISKE DATA

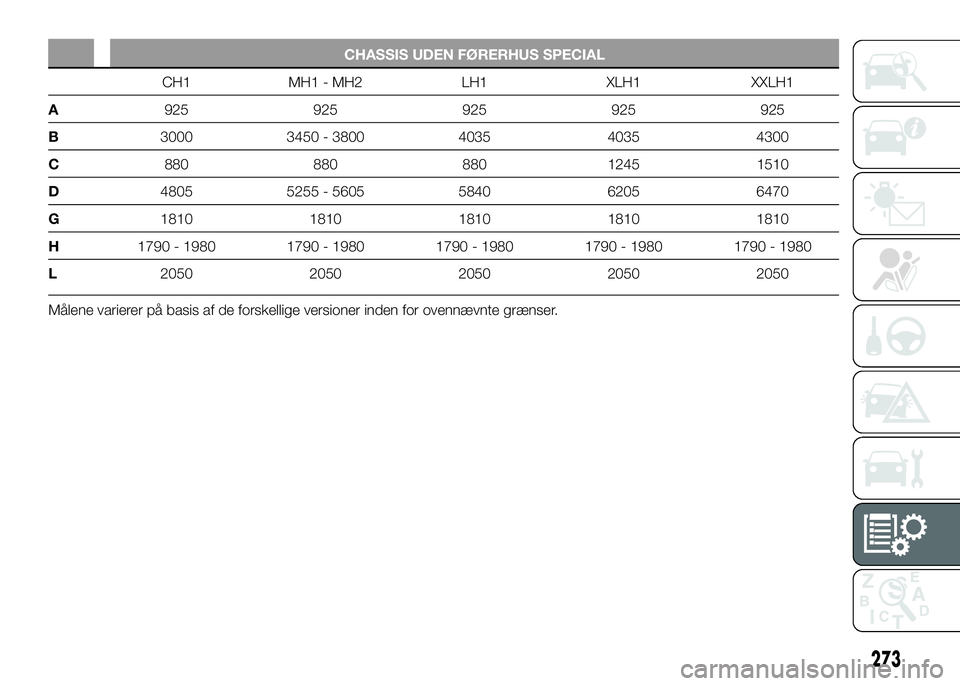

CHASSIS UDEN FØRERHUS SPECIAL
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 - 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 - 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L2050 2050 2050 2050 2050
Målene varierer på basis af de forskellige versioner inden for ovennævnte grænser.
273

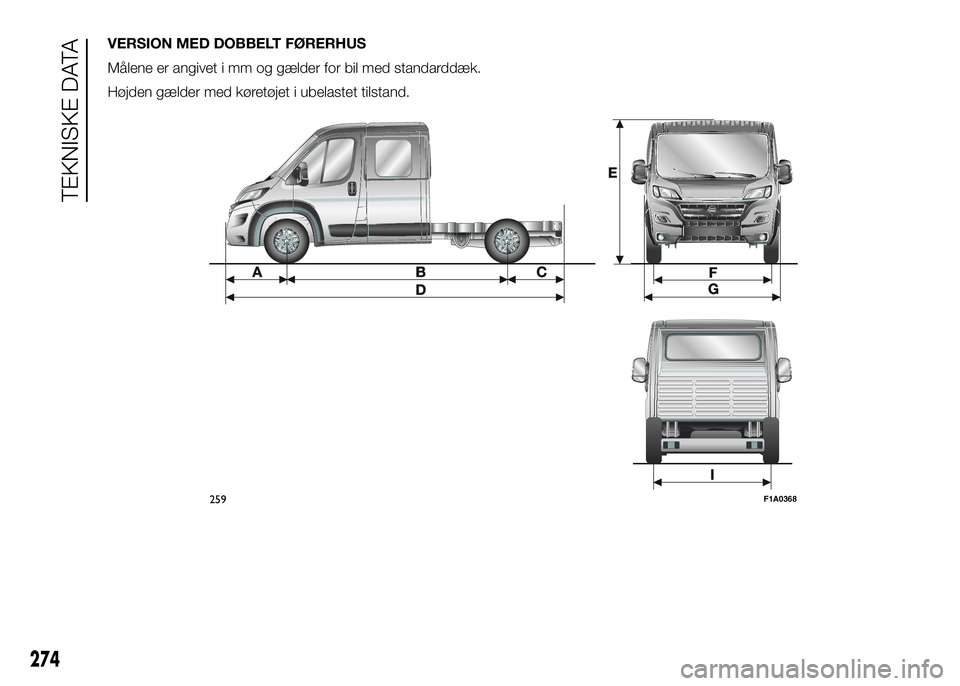

VERSION MED DOBBELT FØRERHUS
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med køretøjet i ubelastet tilstand.
259F1A0368
274

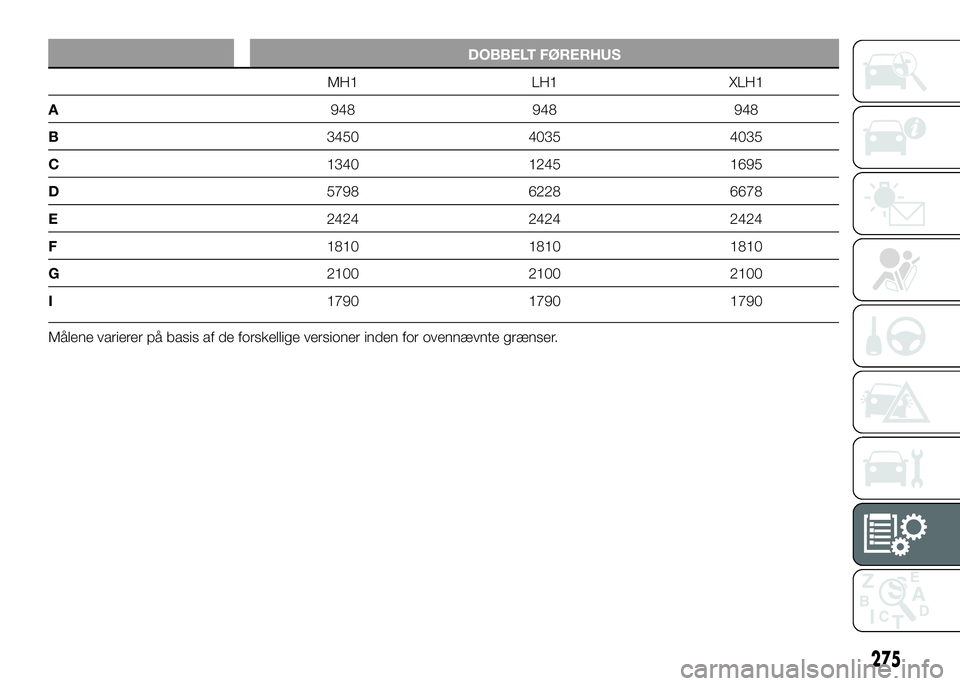

TEKNISKE DATA

DOBBELT FØRERHUS
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Målene varierer på basis af de forskellige versioner inden for ovennævnte grænser.
275

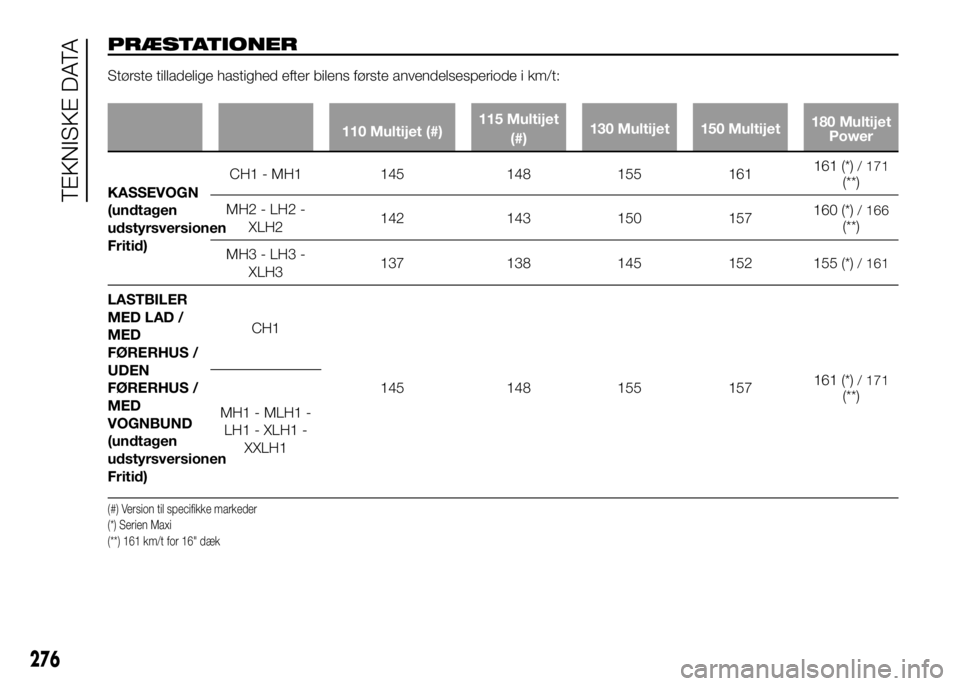

PRÆSTATIONER
Største tilladelige hastighed efter bilens første anvendelsesperiode i km/t:
110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
KASSEVOGN
(undtagen
udstyrsversionen
Fritid)CH1 - MH1 145 148 155 161161 (*)
/ 171(**)
MH2 - LH2 -
XLH2142 143 150 157160 (*)
/ 166(**)
MH3 - LH3 -
XLH3137 138 145 152 155 (*)
/ 161
LASTBILER
MED LAD /
MED
FØRERHUS /
UDEN
FØRERHUS /
MED
VOGNBUND
(undtagen
udstyrsversionen
Fritid)CH1
145 148 155 157161 (*)
/ 171(**)
MH1 - MLH1 -
LH1 - XLH1 -
XXLH1
(#) Version til specifikke markeder
(*) Serien Maxi
(**) 161 km/t for 16" dæk
276
