AKSELAFSTAND
AKort akselafstand
BMellem akselafstand
CLang akselafstand
DMellemlang akselafstand
UAlle lande (ufuldstændige køretøjer)
KARROSSERI
AChassis med førerhus
BChassis uden førerhus
CVognbund med førerhus
DLadvogn
ESkolebus til underskolen
FKassevogn
GForlænget lastførerhus
HChassis med forlænget førerhus
MMinibus
PPanorama
RFørerhus til personer og varer 6/9
pladser
257
TRANSMISSION
MMekanisk gear
AAutomatgear
MOTOR
M130 Multijet
N150 Multijet
P180 Multijet Power
R115 Multijet
V110 Multijet
4150 Multijet Euro 6 PTT
A3000 kg
B3300kg
C3500 kg
D3500 kg HEAVY
E3995/4005/4250/4300 kg HEAVY
F2800 kg
G3650 kg
H3510 kg HEAVY
L3510 kg

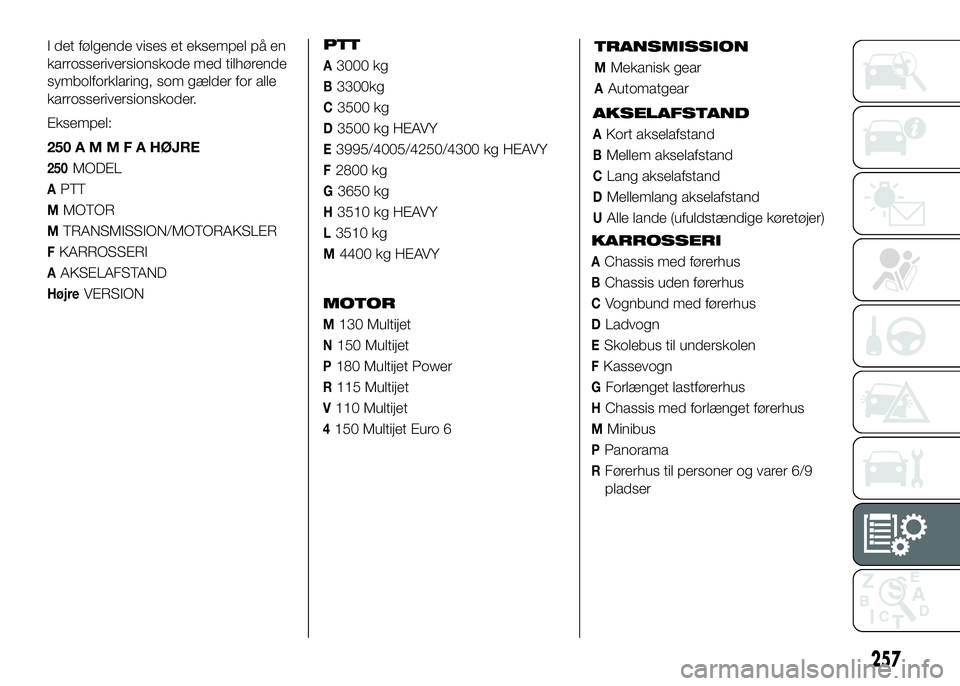

M4400 kg HEAVY I det følgende vises et eksempel på en
karrosseriversionskode med tilhørende
symbolforklaring, som gælder for alle
karrosseriversionskoder.
Eksempel:
250AMMFAHØJRE
250MODEL
APTT
MMOTOR
MTRANSMISSION/MOTORAKSLER
FKARROSSERI
AAKSELAFSTAND
HøjreVERSION
Page 262 of 371

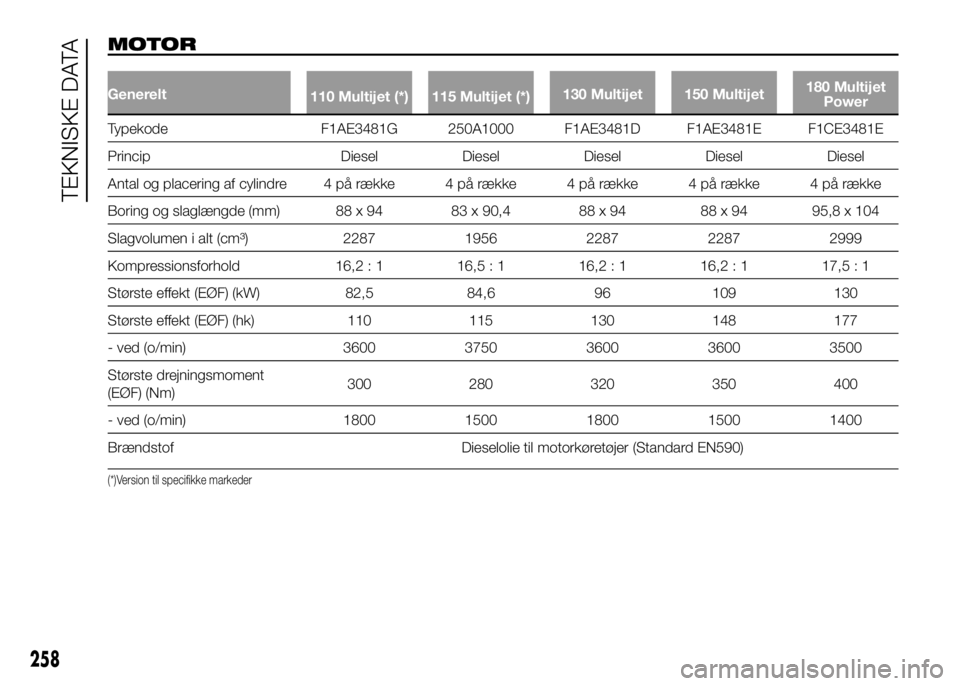

MOTOR
Generelt
110 Multijet (*) 115 Multijet (*)130 Multijet 150 Multijet180 Multijet
Power
Typekode F1AE3481G 250A1000 F1AE3481D F1AE3481E F1CE3481E
Princip Diesel Diesel Diesel Diesel Diesel
Antal og placering af cylindre 4 på række 4 på række 4 på række 4 på række 4 på række
Boring og slaglængde (mm) 88 x 94 83 x 90,4 88 x 94 88 x 94 95,8 x 104
Slagvolumen i alt (cm³) 2287 1956 2287 2287 2999
Kompressionsforhold 16,2 : 1 16,5 : 1 16,2 : 1 16,2 : 1 17,5 : 1
Største effekt (EØF) (kW) 82,5 84,6 96 109 130
Største effekt (EØF) (hk) 110 115 130 148 177
- ved (o/min) 3600 3750 3600 3600 3500
Største drejningsmoment
(EØF) (Nm)300 280 320 350 400
- ved (o/min) 1800 1500 1800 1500 1400
Brændstof Dieselolie til motorkøretøjer (Standard EN590)
(*)Version til specifikke markeder
258
TEKNISKE DATA
Page 263 of 371

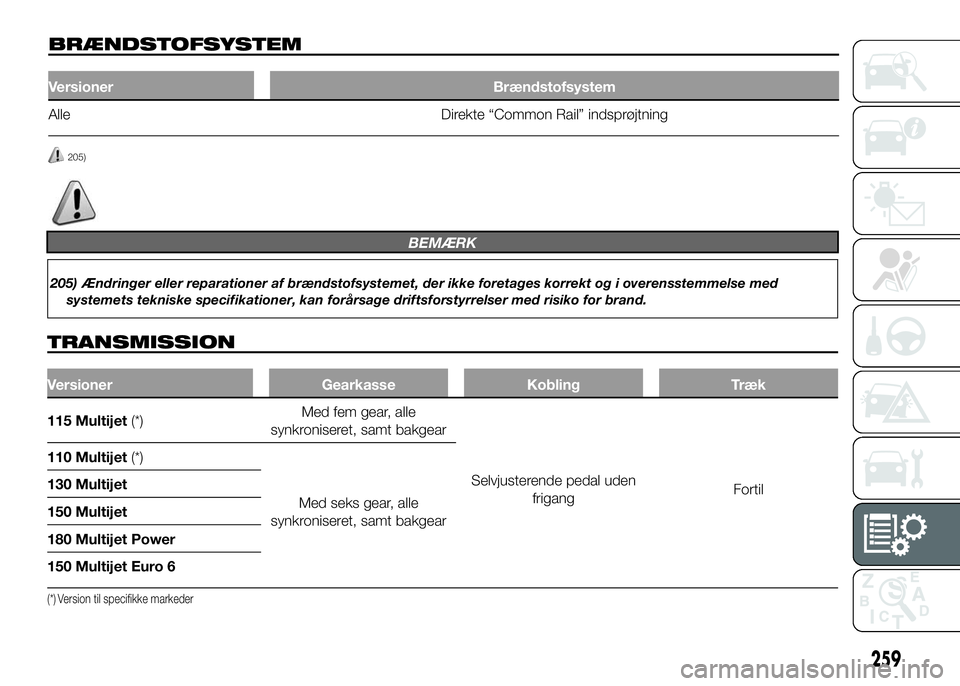

BRÆNDSTOFSYSTEM
Versioner Brændstofsystem
Alle Direkte “Common Rail” indsprøjtning
205)
BEMÆRK
205) Ændringer eller reparationer af brændstofsystemet, der ikke foretages korrekt og i overensstemmelse med
systemets tekniske specifikationer, kan forårsage driftsforstyrrelser med risiko for brand.
TRANSMISSION
Versioner Gearkasse Kobling Træk
115 Multijet(*)Med fem gear, alle
synkroniseret, samt bakgear
Selvjusterende pedal uden
frigangFortil 110 Multijet(*)
Med seks gear, alle
synkroniseret, samt bakgear 130 Multijet
150 Multijet
180 Multijet Power
150 Multijet Euro 6
(*) Version til specifikke markeder
259
Page 264 of 371

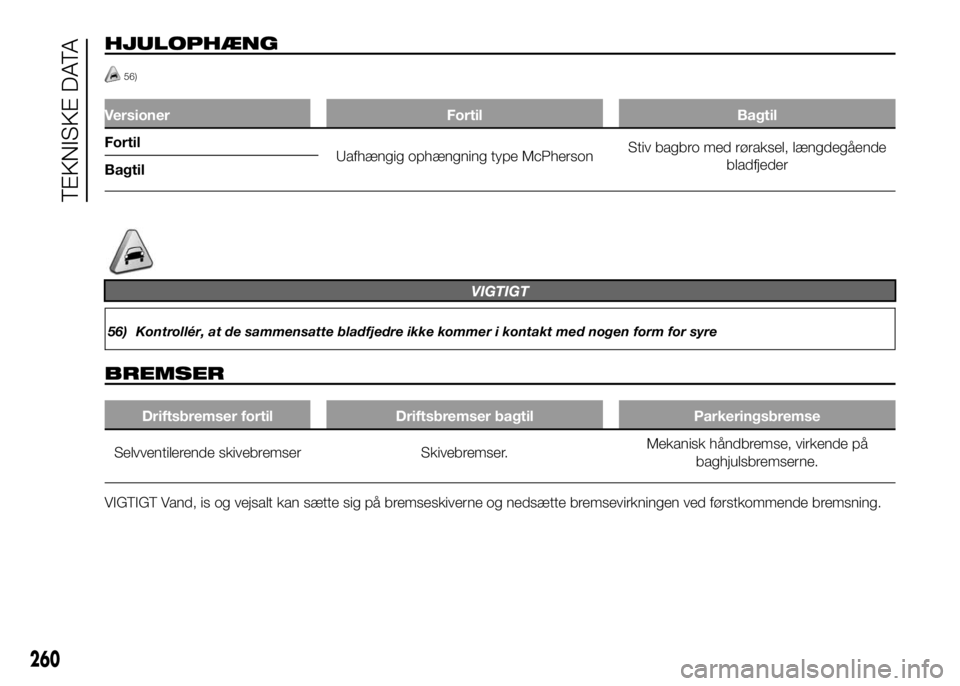

HJULOPHÆNG
56)
Versioner Fortil Bagtil
Fortil
Uafhængig ophængning type McPhersonStiv bagbro med røraksel, længdegående
bladfjeder
Bagtil
VIGTIGT
56) Kontrollér, at de sammensatte bladfjedre ikke kommer i kontakt med nogen form for syre
BREMSER
Driftsbremser fortil Driftsbremser bagtil Parkeringsbremse
Selvventilerende skivebremser Skivebremser.Mekanisk håndbremse, virkende på
baghjulsbremserne.
VIGTIGT Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved førstkommende bremsning.
260
TEKNISKE DATA
Page 265 of 371

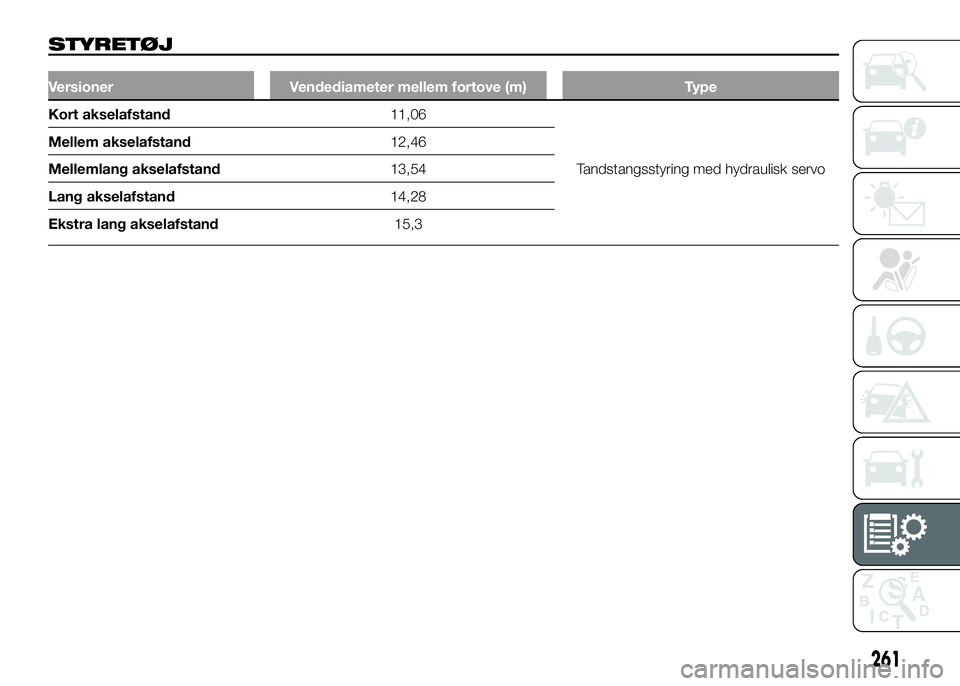

STYRETØJ
Versioner Vendediameter mellem fortove (m) Type
Kort akselafstand11,06
Tandstangsstyring med hydraulisk servo Mellem akselafstand12,46
Mellemlang akselafstand13,54
Lang akselafstand14,28
Ekstra lang akselafstand15,3
261
Page 266 of 371

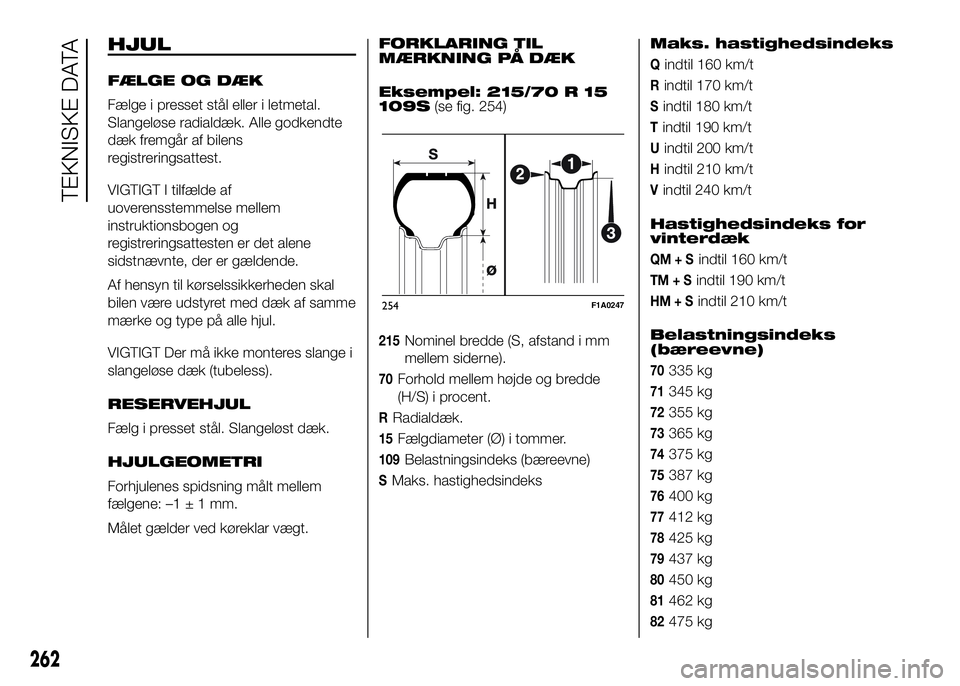

HJUL
FÆLGE OG DÆK
Fælge i presset stål eller i letmetal.
Slangeløse radialdæk. Alle godkendte
dæk fremgår af bilens
registreringsattest.
VIGTIGT I tilfælde af
uoverensstemmelse mellem
instruktionsbogen og
registreringsattesten er det alene
sidstnævnte, der er gældende.
Af hensyn til kørselssikkerheden skal
bilen være udstyret med dæk af samme
mærke og type på alle hjul.
VIGTIGT Der må ikke monteres slange i
slangeløse dæk (tubeless).
RESERVEHJUL
Fælg i presset stål. Slangeløst dæk.
HJULGEOMETRI
Forhjulenes spidsning målt mellem
fælgene: –1±1mm.
Målet gælder ved køreklar vægt.FORKLARING TIL
MÆRKNING PÅ DÆK
Eksempel: 215/70 R 15
109S(se fig. 254)
215Nominel bredde (S, afstand i mm
mellem siderne).
70Forhold mellem højde og bredde
(H/S) i procent.
RRadialdæk.
15Fælgdiameter (Ø) i tommer.
109Belastningsindeks (bæreevne)
SMaks. hastighedsindeksMaks. hastighedsindeks
Qindtil 160 km/t
Rindtil 170 km/t
Sindtil 180 km/t
Tindtil 190 km/t
Uindtil 200 km/t
Hindtil 210 km/t
Vindtil 240 km/t
Hastighedsindeks for
vinterdæk
QM+Sindtil 160 km/t
TM+Sindtil 190 km/t
HM+Sindtil 210 km/t
Belastningsindeks
(bæreevne)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
82475 kg
254F1A0247
262
TEKNISKE DATA
Page 267 of 371

83487 kg
84500 kg
85515 kg
86530 kg
87545 kg
88560 kg
89580 kg
90600 kg
91615 kg
92630 kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081000 kg
1091030 kg
1101060 kg
1111090 kg
1121120 kg
1131150 kg
1141180 kg
1151215 kg
1161250 kg
1171285 kg
1181320 kg
1191360 kg

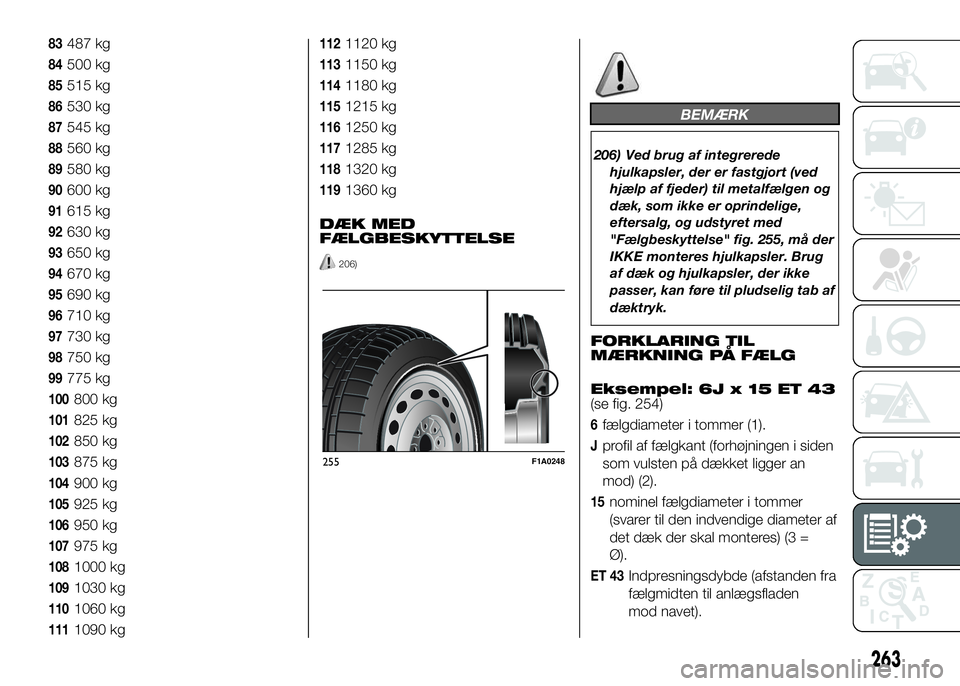

DÆK MED
FÆLGBESKYTTELSE
206)
BEMÆRK
206) Ved brug af integrerede
hjulkapsler, der er fastgjort (ved
hjælp af fjeder) til metalfælgen og
dæk, som ikke er oprindelige,
eftersalg, og udstyret med
"Fælgbeskyttelse" fig. 255, må der
IKKE monteres hjulkapsler. Brug
af dæk og hjulkapsler, der ikke
passer, kan føre til pludselig tab af
dæktryk.
FORKLARING TIL
MÆRKNING PÅ FÆLG
Eksempel: 6J x 15 ET 43
(se fig. 254)
6fælgdiameter i tommer (1).
Jprofil af fælgkant (forhøjningen i siden
som vulsten på dækket ligger an
mod) (2).
15nominel fælgdiameter i tommer
(svarer til den indvendige diameter af
det dæk der skal monteres) (3 =
Ø).
ET 43Indpresningsdybde (afstanden fra
fælgmidten til anlægsfladen
mod navet).
255F1A0248
263
Page 268 of 371

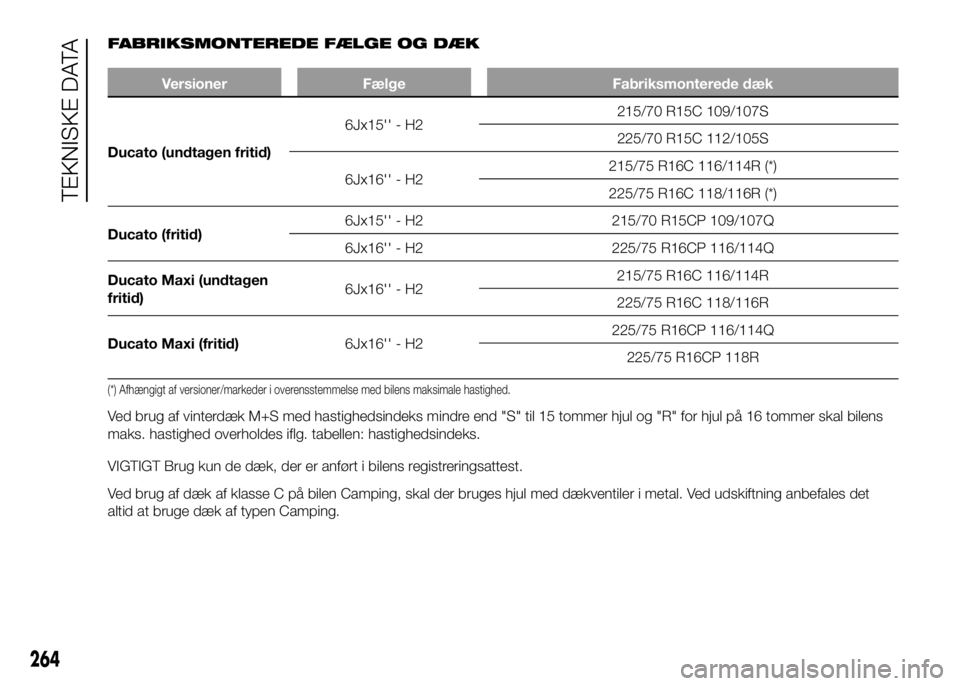

FABRIKSMONTEREDE FÆLGE OG DÆK
Versioner Fælge Fabriksmonterede dæk
Ducato (undtagen fritid)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (fritid)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (undtagen
fritid)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (fritid)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) Afhængigt af versioner/markeder i overensstemmelse med bilens maksimale hastighed..
Ved brug af vinterdæk M+S med hastighedsindeks mindre end "S" til 15 tommer hjul og "R" for hjul på 16 tommer skal bilens
maks. hastighed overholdes iflg. tabellen: hastighedsindeks.
VIGTIGT Brug kun de dæk, der er anført i bilens registreringsattest.
Ved brug af dæk af klasse C på bilen Camping, skal der bruges hjul med dækventiler i metal. Ved udskiftning anbefales det
altid at bruge dæk af typen Camping.
264
TEKNISKE DATA
Page 269 of 371

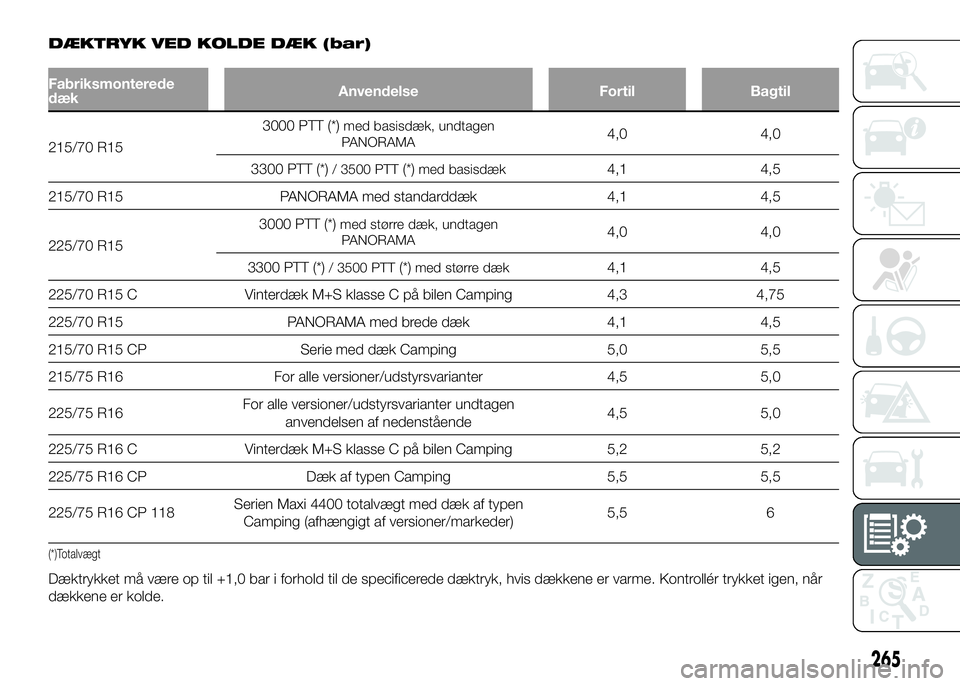

DÆKTRYK VED KOLDE DÆK (bar)
Fabriksmonterede
dækAnvendelse Fortil Bagtil
215/70 R153000 PTT (*)
med basisdæk, undtagen
PANORAMA4,0 4,0
3300 PTT (*)
/ 3500 PTT(*)med basisdæk4,1 4,5
215/70 R15 PANORAMA med standarddæk 4,1 4,5
225/70 R153000 PTT (*)
med større dæk, undtagen
PANORAMA4,0 4,0
3300 PTT (*)
/ 3500 PTT(*)med større dæk4,1 4,5
225/70 R15 C Vinterdæk M+S klasse C på bilen Camping 4,3 4,75
225/70 R15 PANORAMA med brede dæk 4,1 4,5
215/70 R15 CP Serie med dæk Camping 5,0 5,5
215/75 R16 For alle versioner/udstyrsvarianter 4,5 5,0
225/75 R16For alle versioner/udstyrsvarianter undtagen
anvendelsen af nedenstående4,5 5,0
225/75 R16 C Vinterdæk M+S klasse C på bilen Camping 5,2 5,2
225/75 R16 CP Dæk af typen Camping 5,5 5,5
225/75 R16 CP 118Serien Maxi 4400 totalvægt med dæk af typen
Camping (afhængigt af versioner/markeder)5,5 6
(*)Totalvægt
Dæktrykket må være op til +1,0 bar i forhold til de specificerede dæktryk, hvis dækkene er varme. Kontrollér trykket igen, når
dækkene er kolde.
265
Page 270 of 371

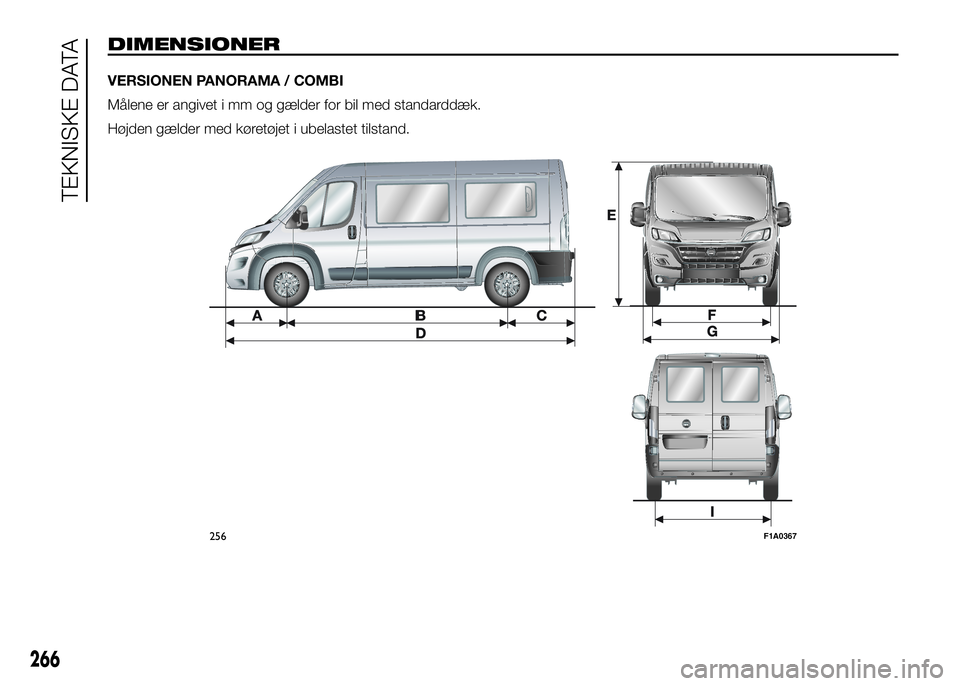

DIMENSIONER
VERSIONEN PANORAMA / COMBI
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med køretøjet i ubelastet tilstand.
256F1A0367
266
TEKNISKE DATA
