FIAT DUCATO 2017 Manual de Empleo y Cuidado (in Spanish)

Mensaje Señal Descripción
FMS1(2)
Worn Brake LiningsIndica que el testigo de desgaste de las pastillas de
freno está encendido
Malfunction / General FailureIndica que el testigo de señalización de avería
genérica está encendido
Height Control (Levelling)Indica que el indicador de las suspensiones
autonivelantes es visible
Engine Emission System Failure (Mil Indicator)Indica que el testigo relativo al filtro de partículas
obstruido está encendido
ESC indicationIndica que el testigo relativo al control de la estabilidad
está encendido
TC01
Tachogr. vehicle speed
(3)Indica la velocidad del vehículo memorizada por el
tacógrafo
DC2Open Status Door 1 Indica el estado de la puerta del conductor
Open Status Door 2 Indica el estado de la puerta del pasajero
Open Status Door 3
(4)Indica el estado de la puerta/s trasera/s
Open Status Door 4
(4)Indica el estado de las puertas laterales correderas
Open Status Door 5
(4)Indica el estado de las puertas laterales correderas
FMSRequests SupportedIndica si el Gateway FMS Module puede responder a
las solicitudes del módulo externo FMS
Diagnostics SupportedIndica si el Gateway FMS Module soporta las
solicitudes para enviar información de diagnosis
FMS-Standard SW - Version SupportedIndica la versión del estándar FMS soportada por el
Gateway FMS Module
(2) Los valores de las señales derivan de la información mostrada en el cuadro de instrumentos
(3) Aunque el tacógrafo no esté presente se mostrará la señal de velocidad del vehículo
(4) Si el contenido no está presente, la señal transmitida asume el valor de "closed"
179

SUSTITUCIÓN DE
UNA RUEDA
INDICACIONES
GENERALES
Para cambiar una rueda y usar
correctamente el gato y la rueda de
repuesto (para versiones/países donde
esté previsto), es necesario respetar
algunas precauciones que se detallan a
continuación.
145) 146) 147) 148) 149)
Es conveniente saber que:
el peso del gato es de 4,5 kg;
el gato no necesita ningún tipo de
regulación;
el gato no se puede reparar; si
presenta desperfectos se debe sustituir
por otro original;
en el gato no puede montarse
ninguna herramienta, excepto su
manivela de accionamiento.
150)
Cambiar la rueda según se
describe a continuación:
parar el vehículo en una posición
que no constituya peligro para el tráfico
y que permita cambiar la rueda con
seguridad. A ser posible, el terreno
deberá ser plano y lo suficientemente
compacto;
apagar el motor y accionar el freno
de mano;
engranar la primera marcha o la
marcha atrás;
ponerse el chaleco reflectante
(obligatorio por ley) antes de bajar del
vehículo;
indicar la parada del vehículo con
los dispositivos previstos por las leyes
vigentes en el país por el que se circula
(triángulo, luces de emergencia, etc.);
en caso de carreteras en pendiente
o irregulares, colocar debajo de las
ruedas un objeto adecuado para
inmovilizar el vehículo;
tomar la bolsa de herramientas de
debajo del asiento del lado pasajero
(ver "Compartimento debajo del asiento
delantero del pasajero" en el capítulo
"Equipamiento interior", "Conocimiento
del vehículo").En la bolsa hay las siguientes
herramientas:
A - argolla de remolque
B - varilla para llave
C - llave para pernos
D - gato
E - prolongación para la llave
F - empuñadura destornillador
G - boca destornillador
cuando no se prevea la caja de
herramientas, para equipamientos
especiales, puede haber una bolsa que
contiene las herramientas descritas
anteriormente;
para versiones equipadas con
llantas de aleación, retirar el
embellecedor montado a presión;
tomar de la caja de herramientas la
prolongación para la llave, la llave
para pernos y la varilla para la llave;
157F1A0168
158F1A0420
180
EN CASO DE EMERGENCIA

con las herramientas ensambladas
correctamente, aflojar de una vuelta los
pernos de la rueda que se debe
cambiar;
girar la corona para extender
parcialmente el gato;
colocar el gato en el soporte que
esté más cerca de la rueda que se va a
cambiar en los puntos indicados en la
fig. 157. En las versiones de batalla
corta con plataforma retráctil, el gato
debe colocarse en el punto indicado en
fig. 159 orientado (45°) para no
interferir con la plataforma;
avisar a las personas presentes de
que se va a elevar el vehículo; es
necesario que se alejen de éste y,
sobre todo, que no se apoyen sobre el
mismo hasta que vuelva a su posición
inicial.
para versiones equipadas con
suspensiones neumáticas
autonivelantes, antes de levantar el
vehículo con el gato, es necesario
pulsar simultáneamente, durante al
menos 5 segundos, los botonesAyB
fig. 160. Se activa la modalidad
operativa prevista para levantar el
vehículo: los LED de los dos botones
se encienden con luz fija. Para salir
de esta modalidad, pulsar al mismo
tiempo los botonesAyBdurante otros
5 segundos, los LED de los dos
botones se apagan y el sistema
recupera su funcionamiento completo.
Esta modalidad se desactiva
automáticamente cuando se supera
una velocidad de 5 km/h.
151)
proceder con la elevación del
vehículo.Después de haber levantado el
vehículo:
para todas las versiones,
accediendo desde el paso de rueda
derecho del vehículo, accionar el
tornillo de maniobra A fig. 161 del
dispositivo de sujeción de la rueda de
repuesto, utilizando la llave de serie
correctamente ensamblada con la
correspondiente prolongación B fig.
161;
girar la herramienta a la izquierda fig.
162 para permitir la bajada de la rueda
de repuesto;
seguir girando hacia la izquierda
hasta el tope, indicado por el
endurecimiento de la maniobra o por el
clic del embrague presente en el
dispositivo;
152) 153)
159F1A0169
160F1A0170
161F1A0171
181

tras desenrollar todo el cable del
dispositivo de elevación de la rueda de
repuesto, sacar la rueda fuera del
vehículo;
desenroscar el pomo de sujeción D
fig. 163 y soltar la rueda retirando el
soporte E.
con las herramientas ensambladas,
desenroscar por completo los pernos
fig. 164 y quitar la rueda;
montar la rueda de repuesto,
haciendo coincidir los orificios G fig.
165 con los pernos H
correspondientes. Al montar la rueda
de repuesto, comprobar que las
superficies de apoyo estén limpias y
libres de impurezas que podrían
provocar más tarde el aflojamiento de
los pernos de fijación;
apretar los 5 pernos de fijación;
ensamblar las herramientas para
apretar a fondo los pernos, pasando
alternativamente de un perno a otro
opuesto diametralmente, de acuerdo
con el esquema ilustrado en fig. 165;
utilizar la llave para desmontar
ruedas para bajar el vehículo y retirar el
gato;
Una vez finalizada la operación:
coger la rueda sustituida,
engancharla al soporte E fig. 163 y
apretar el pomo D;
introducir la herramienta
ensamblada fig. 162 con la
prolongación B fig. 161 en el tornillo A
fig. 161 del dispositivo de maniobra
del alojamiento de la rueda de repuesto
y girarla hacia la derecha para permitir
la subida de la rueda de repuesto,
hasta que quede bien apoyada en el
alojamiento debajo del piso; por último,
comprobar que en la ventana del
dispositivo aparezca la muesca que
indica que se ha enganchado D fig.
162.
154)En los vehículos equipados con llantas
de aleación, proceder de la siguiente
manera:
efectuar las operaciones descritas
anteriormente para el cambio de la
rueda, hasta cargar la rueda pinchada
en el dispositivo de elevación de la
rueda de repuesto;
162F1A0421
163F1A0174164F1A0422
G
H
165F1A0176
182
EN CASO DE EMERGENCIA

coger el correspondiente kit de la
bolsa de herramientas, situada en
el compartimento portaobjetos;
el kit está formado por una brida,
tres tornillos especiales y una llave Allen
del 10;
colocarse en la parte trasera del
vehículo, donde se encuentra la rueda
de repuesto;
asegurarse de que se ha
desenrollado todo el cable del
dispositivo de elevación de la rueda de
repuesto, sujetar la campana y
colocarla dentro de la brida circular fig.
167;
apretar el pomo en el tornillo para
bloquear la brida fig. 168.
apoyar la brida en la parte interna de
la llanta de aleación fig. 169.
utilizando la llave Allen, enroscar los
tres tornillos especiales en las tuercas
de la brida fig. 170 bloqueando la
rueda;
introducir la herramienta
ensamblada fig. 162 con la
prolongación B fig. 161 en el tornillo A
fig. 161 del dispositivo de maniobra
del alojamiento de la rueda de repuesto
y girarla hacia la derecha para permitir
la subida de la rueda de repuesto,
hasta que quede bien apoyada en el
alojamiento debajo del piso; por último,
comprobar que en la ventana del
dispositivo aparezca la muesca que
indica que se ha enganchado D fig.
164.
166F1A0430167F1A0424
168F1A0425
169F1A0426
170F1A0385
183

comprobar que esté bien colocada
en el alojamiento debajo del piso (el
sistema de levantamiento lleva un
embrague para limitar el fin de carrera;
una colocación incorrecta perjudica a la
seguridad);
guardar las herramientas de
desmontaje en la caja/bolsa de
herramientas;
volver a colocar la caja/bolsa de
herramientas en su compartimento bajo
el asiento del pasajero.
155) 156)
ADVERTENCIA
145)Señale la presencia del vehículo
detenido siguiendo las disposiciones
vigentes: luces de emergencia, baliza
triángulo reflectante, etc. Es conveniente
que las personas de a bordo desciendan
del vehículo, especialmente si el vehículo
está muy cargado, y esperen a que se
efectúe la sustitución, permaneciendo
alejadas del peligro del tráfico. Accionar el
freno de mano. En caso de carreteras
en pendiente o irregulares, colocar debajo
de las ruedas un objeto adecuado para
inmovilizar el vehículo.146)La rueda de repuesto suministrada
(para versiones/países donde esté prevista)
es específica para el vehículo; no utilizarla
en vehículos de distinto modelo ni montar
ruedas de repuesto de otros modelos.
Los tornillos de las ruedas son específicos
para el vehículo; no utilizarlos en otros
vehículos de distinto modelo ni utilizar
pernos de otros modelos.
147)Hacer que reparen y vuelvan a montar
la rueda sustituida lo antes posible. No
engrasar las roscas de los tornillos antes
de montarlos: podrían desatornillarse
de forma espontánea.
148)El gato sirve solamente para cambiar
la rueda en el vehículo de cuya dotación
forma parte, o de vehículos del mismo
modelo. Deben excluirse usos distintos
como, por ejemplo, elevar vehículos de
otros modelos. En ningún caso deberá
utilizarse para realizar reparaciones bajo el
vehículo. La colocación incorrecta del
gato puede provocar la caída del vehículo
elevado. No utilice el gato para cargas
superiores a las indicadas en la etiqueta
aplicada.
149)No manipular bajo ningún concepto la
válvula de inflado. No introducir
herramientas de ningún tipo entre la llanta
y el neumático. Comprobar regularmente la
presión de los neumáticos y de la rueda
de repuesto con respecto a los valores
indicados en el capítulo "Datos técnicos".
150)Para accionar el dispositivo de
elevación de la rueda de repuesto, no
utilizar ninguna herramienta que no sea la
manivela suministrada, la cual sólo debe
accionarse manualmente.151)Con versiones equipadas con
suspensiones neumáticas autonivelantes
se recomienda no introducir las manos o la
cabeza en el pasarrueda: el vehículo
podría levantarse o bajarse
automáticamente en función de posibles
cambios de temperatura o de carga.
152)El accionamiento del dispositivo debe
efectuarse única y exclusivamente a mano,
sin utilizar ninguna otra herramienta que
no sea la manivela suministrada y nunca
destornilladores neumáticos o eléctricos.
153)Las partes móviles del gato (tornillo y
articulaciones) también pueden ocasionar
lesiones: evitar el contacto con ellas. Si
se ensucia con grasa lubricante, limpiarse
cuidadosamente.
154)Al finalizar la maniobra de elevación/
bloqueo de la rueda de repuesto, y
después de comprobar que la rueda esté
bien ubicada debajo del piso (hay una
muesca amarilla dentro de la abertura del
dispositivo), extraer la llave de
accionamiento con cuidado de no girarla
en el sentido inverso (como en fig. 166)
para facilitar la extracción, puesto que
el dispositivo de enganche se soltaría y la
rueda no quedaría bien sujeta.
155)Toda vez que se extraiga o se mueva
la rueda de repuesto, ubicarla después
correctamente en su alojamiento debajo
del piso. Si estuviera mal colocada podría
resultar peligroso.
156)El dispositivo de elevación de la
rueda de repuesto está dotado de
un sistema de seguridad con embrague de
fricción que actúa cuando se ejerce una
fuerza excesiva en el tornillo de maniobra.
184
EN CASO DE EMERGENCIA

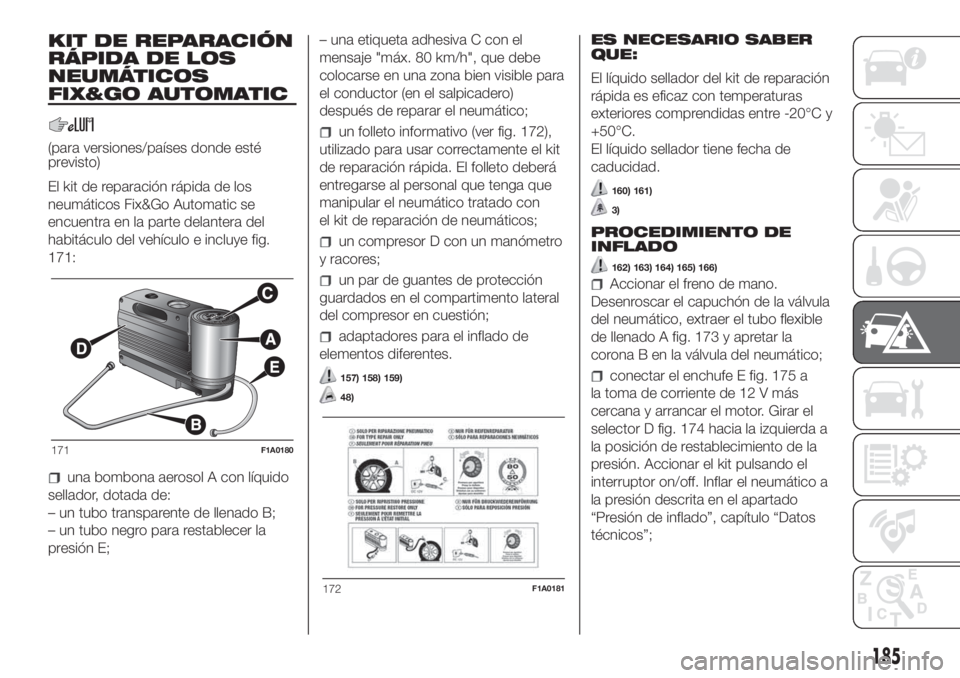

KIT DE REPARACIÓN
RÁPIDA DE LOS
NEUMÁTICOS
FIX&GO AUTOMATIC
(para versiones/países donde esté
previsto)
El kit de reparación rápida de los
neumáticos Fix&Go Automatic se
encuentra en la parte delantera del
habitáculo del vehículo e incluye fig.
171:
una bombona aerosol A con líquido
sellador, dotada de:
– un tubo transparente de llenado B;
– un tubo negro para restablecer la
presión E;– una etiqueta adhesiva C con el
mensaje "máx. 80 km/h", que debe
colocarse en una zona bien visible para
el conductor (en el salpicadero)
después de reparar el neumático;
un folleto informativo (ver fig. 172),
utilizado para usar correctamente el kit
de reparación rápida. El folleto deberá
entregarse al personal que tenga que
manipular el neumático tratado con
el kit de reparación de neumáticos;
un compresor D con un manómetro
y racores;
un par de guantes de protección
guardados en el compartimento lateral
del compresor en cuestión;
adaptadores para el inflado de
elementos diferentes.
157) 158) 159)
48)
ES NECESARIO SABER
QUE:
El líquido sellador del kit de reparación
rápida es eficaz con temperaturas
exteriores comprendidas entre -20°C y
+50°C.
El líquido sellador tiene fecha de
caducidad.
160) 161)
3)
PROCEDIMIENTO DE
INFLADO
162) 163) 164) 165) 166)
Accionar el freno de mano.
Desenroscar el capuchón de la válvula
del neumático, extraer el tubo flexible
de llenado A fig. 173 y apretar la
corona B en la válvula del neumático;
conectar el enchufe E fig. 175 a
la toma de corriente de 12 V más
cercana y arrancar el motor. Girar el
selector D fig. 174 hacia la izquierda a
la posición de restablecimiento de la
presión. Accionar el kit pulsando el
interruptor on/off. Inflar el neumático a
la presión descrita en el apartado
“Presión de inflado”, capítulo “Datos
técnicos”;
171F1A0180
172F1A0181
185

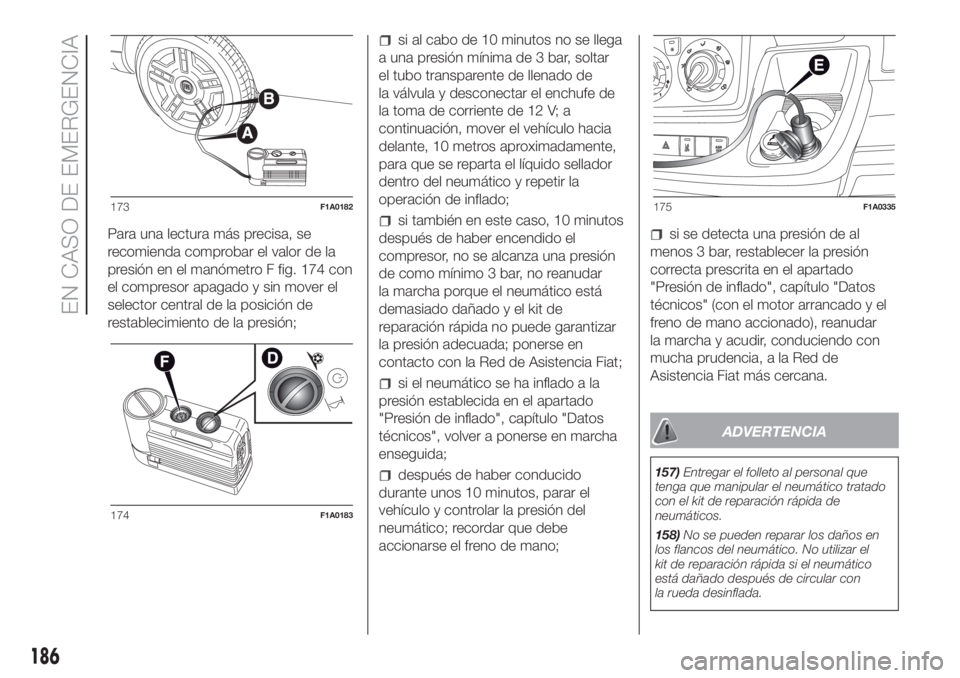

Para una lectura más precisa, se
recomienda comprobar el valor de la
presión en el manómetro F fig. 174 con
el compresor apagado y sin mover el
selector central de la posición de
restablecimiento de la presión;
si al cabo de 10 minutos no se llega
a una presión mínima de 3 bar, soltar
el tubo transparente de llenado de
la válvula y desconectar el enchufe de
la toma de corriente de 12 V; a
continuación, mover el vehículo hacia
delante, 10 metros aproximadamente,
para que se reparta el líquido sellador
dentro del neumático y repetir la
operación de inflado;
si también en este caso, 10 minutos
después de haber encendido el
compresor, no se alcanza una presión
de como mínimo 3 bar, no reanudar
la marcha porque el neumático está
demasiado dañado y el kit de
reparación rápida no puede garantizar
la presión adecuada; ponerse en
contacto con la Red de Asistencia Fiat;
si el neumático se ha inflado a la
presión establecida en el apartado
"Presión de inflado", capítulo "Datos
técnicos", volver a ponerse en marcha
enseguida;
después de haber conducido
durante unos 10 minutos, parar el
vehículo y controlar la presión del
neumático; recordar que debe
accionarse el freno de mano;
si se detecta una presión de al
menos 3 bar, restablecer la presión
correcta prescrita en el apartado
"Presión de inflado", capítulo "Datos
técnicos" (con el motor arrancado y el
freno de mano accionado), reanudar
la marcha y acudir, conduciendo con
mucha prudencia, a la Red de
Asistencia Fiat más cercana.
ADVERTENCIA
157)Entregar el folleto al personal que
tenga que manipular el neumático tratado
con el kit de reparación rápida de
neumáticos.
158)No se pueden reparar los daños en
los flancos del neumático. No utilizar el
kit de reparación rápida si el neumático
está dañado después de circular con
la rueda desinflada.
173F1A0182
174F1A0183
175F1A0335
186
EN CASO DE EMERGENCIA

159)Si se daña la llanta (deformación del
canal que provoca la pérdida de aire) la
reparación no será posible. Evitar sacar los
cuerpos extraños introducidos en el
neumático (tornillos o clavos).
160)No accionar el compresor durante un
tiempo superior a 20 minutos
consecutivos. Peligro de
sobrecalentamiento. El kit de reparación
rápida no es apto para una reparación
definitiva, por lo tanto, los neumáticos
reparados deben usarse solo
temporalmente.
161)La bombona contiene glicol etilénico.
Contiene látex: puede provocar reacción
alérgica. Su ingestión es tóxica. Es irritante
para los ojos. Puede provocar
sensibilización por inhalación y contacto.
Evitar el contacto con los ojos, la piel y
la ropa. En caso de contacto, enjuagar
inmediatamente con abundante agua. En
caso de ingestión, no provocar el vómito,
enjuagar la boca, beber mucha agua y
consultar inmediatamente a un médico.
Mantener fuera del alcance de los niños. El
producto no debe ser utilizado por
personas asmáticas. No inhalar los
vapores durante las operaciones de
introducción y aspiración. Si se manifiestan
reacciones alérgicas, consultar
inmediatamente a un médico. Guardar la
bombona aerosol en el compartimento
específico, alejado de fuentes de calor. El
líquido sellador tiene fecha de caducidad.
Sustituir la bombona aerosol cuando el
líquido sellador esté caducado.
162)Ponerse los guantes de protección
suministrados con el kit de reparación
rápida de neumáticos.163)Aplicar la etiqueta adhesiva en un
lugar bien visible para el conductor, para
indicar que el neumático ha sido tratado
con el kit de reparación rápida. Conducir
con prudencia, sobre todo en las curvas.
No rebasar los 80 km/h. No acelerar ni
frenar de forma brusca.
164)Si la presión ha descendido por
debajo de los 3 bar, no continuar la
marcha: el kit de reparación rápida Fix &
Go Automatic no puede mantener la
presión necesaria, ya que el neumático
está demasiado dañado. Acudir a la Red
de Asistencia Fiat.
165)Es necesario informar de que el
neumático ha sido reparado con el kit de
reparación rápida. Entregar el folleto al
personal que tenga que manipular el
neumático tratado con el kit de reparación
rápida de neumáticos.
166)Si se han utilizado neumáticos
distintos de los originales del vehículo, la
reparación podría no ser posible. Si hay
que cambiar los neumáticos, se
recomienda utilizar los aprobados por el
fabricante del vehículo. Consultar a la Red
de Asistencia Fiat.
ADVERTENCIA
48)Si el neumático se ha pinchado con
cuerpos extraños, se pueden reparar
pinchazos con un diámetro de hasta 4 mm
en la banda de rodadura y en el hombro
del neumático.
ADVERTENCIA
3)Sustituir la bombona aerosol cuando el
líquido sellador esté caducado. No tirar
la bombona aerosol ni el líquido sellador en
el medio ambiente. Eliminar según lo
previsto por las normativas nacionales y
locales.
187

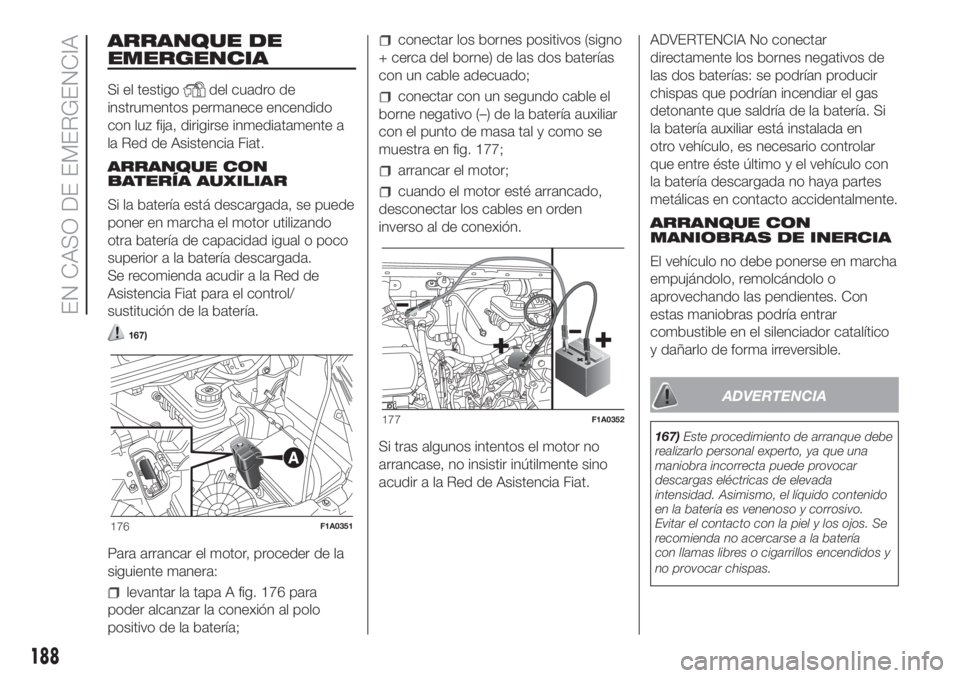

ARRANQUE DE
EMERGENCIA
Si el testigodel cuadro de
instrumentos permanece encendido
con luz fija, dirigirse inmediatamente a
la Red de Asistencia Fiat.
ARRANQUE CON
BATERÍA AUXILIAR
Si la batería está descargada, se puede
poner en marcha el motor utilizando
otra batería de capacidad igual o poco
superior a la batería descargada.
Se recomienda acudir a la Red de
Asistencia Fiat para el control/
sustitución de la batería.
167)
Para arrancar el motor, proceder de la
siguiente manera:
levantar la tapa A fig. 176 para
poder alcanzar la conexión al polo
positivo de la batería;
conectar los bornes positivos (signo
+ cerca del borne) de las dos baterías
con un cable adecuado;
conectar con un segundo cable el
borne negativo (–) de la batería auxiliar
con el punto de masa tal y como se
muestra en fig. 177;
arrancar el motor;
cuando el motor esté arrancado,
desconectar los cables en orden
inverso al de conexión.
Si tras algunos intentos el motor no
arrancase, no insistir inútilmente sino
acudir a la Red de Asistencia Fiat.ADVERTENCIA No conectar
directamente los bornes negativos de
las dos baterías: se podrían producir
chispas que podrían incendiar el gas
detonante que saldría de la batería. Si
la batería auxiliar está instalada en
otro vehículo, es necesario controlar
que entre éste último y el vehículo con
la batería descargada no haya partes
metálicas en contacto accidentalmente.
ARRANQUE CON
MANIOBRAS DE INERCIA
El vehículo no debe ponerse en marcha
empujándolo, remolcándolo o
aprovechando las pendientes. Con
estas maniobras podría entrar
combustible en el silenciador catalítico
y dañarlo de forma irreversible.
ADVERTENCIA
167)Este procedimiento de arranque debe
realizarlo personal experto, ya que una
maniobra incorrecta puede provocar
descargas eléctricas de elevada
intensidad. Asimismo, el líquido contenido
en la batería es venenoso y corrosivo.
Evitar el contacto con la piel y los ojos. Se
recomienda no acercarse a la batería
con llamas libres o cigarrillos encendidos y
no provocar chispas.
176F1A0351
177F1A0352
188
EN CASO DE EMERGENCIA
