FIAT DUCATO 2017 Návod k použití a údržbě (in Czech)

SCUDATO CHASSIS CABINATO SPECIAL
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
Rozměry závisí na verzi v rámci výše uvedených mezních hodnot
267

SCUDATO SPECIAL
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 - 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 - 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L2050 2050 2050 2050 2050
Rozměry závisí na verzi v rámci výše uvedených mezních hodnot
268
TECHNICKÉ ÚDAJE

VERZE S DLOUHOU KABINOU
Rozměry jsou vyjádřeny v mm a jsou udány pro vozidlo s pneumatikami s ním dodávanými.
Rozumí se výška nezatíženého vozidla.
259F1A0368
269

DVOJITÁ KABINA
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Rozměry závisí na verzi v rámci výše uvedených mezních hodnot
270
TECHNICKÉ ÚDAJE

VÝKONY
Nejvyšší povolené rychlosti po prvním období používání vozidla (km/h):
110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
SKŘÍŇOVÁ
DODÁVKA
(kromě
výbavy pro
volný čas)CH1-MH1 145 148 155 161161 (*) / 171
(**)
MH2-LH2-
XLH2142 143 150 157160 (*) / 166
(**)
MH3 - LH3 -
XLH3137 138 145 152 155 (*) / 161
VALNÍK /
PODVOZEK S
KABINOU /
PODVOZEK
BEZ KABINY
/ PODVOZEK
S PLOŠINOU
(kromě
výbavy pro
volný čas)CH1
145 148 155 157161 (*) / 171
(**)
MH1 - MLH1 -
LH1 - XLH1 -
XXLH1
(#) U příslušné verze
(*) Řada Maxi
(**) 161 km/h pro pneumatiky 16"
271

110 Multijet (#)115 Multijet
(#)130 Multijet 150 Multijet180 Multijet
Power
PODVOZEK S
KABINOU /
BEZ KABINY
(výbava pro
volný čas)CH1-MH1
145 148 152 152 152 MH1 - MLH1
LH1 - XLH1 -
XXLH1
SKŘÍŇOVÁ
DODÁVKA
(výbava pro
volný čas)CH1-MH1
145 148 152 152 152 MH2-LH2-
XLH2
MH3 - LH3 -
XLH3
(#) U příslušné verze
272
TECHNICKÉ ÚDAJE

HMOTNOSTI
HMOTNOSTI - SKŘÍŇOVÉ DODÁVKY
Verze s nejvyšší povolenou
hmotností 2800 kg (*)Verze s nejvyšší povolenou
hmotností 3510 kg (*)
110 (**) /130/150 Multijet 110 (**) /130/150 Multijet
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1845 ÷ 1860 1860 ÷ 2000
Nejvyšší povolená zatížení (°)
– přední náprava: 1630 1850
– zadní náprava: 1650 2000
– celkem: 2800 3510
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500
– nebrzděné přípojné vozidlo: 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100
(*) Uvedené hodnoty platí pro skříňové dodávky prosklené a neprosklené se středním a krátkým rozvorem, vysokou i nízkou bočnicí.
(**) U příslušné verze
(°) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel
nejvyšší povolené zatížení.
273

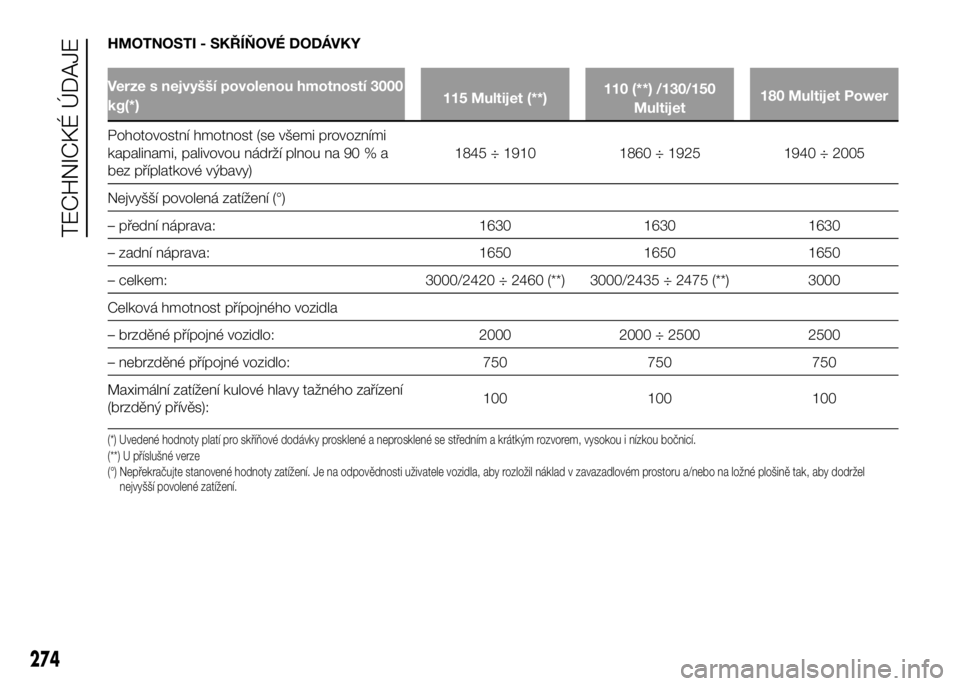

HMOTNOSTI - SKŘÍŇOVÉ DODÁVKY
Verze s nejvyšší povolenou hmotností 3000
kg(*)115 Multijet (**)110 (**) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1845 ÷ 1910 1860 ÷ 1925 1940 ÷ 2005
Nejvyšší povolená zatížení (°)
– přední náprava: 1630 1630 1630
– zadní náprava: 1650 1650 1650
– celkem: 3000/2420 ÷ 2460 (**) 3000/2435 ÷ 2475 (**) 3000
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) Uvedené hodnoty platí pro skříňové dodávky prosklené a neprosklené se středním a krátkým rozvorem, vysokou i nízkou bočnicí.
(**) U příslušné verze
(°) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel
nejvyšší povolené zatížení.
274
TECHNICKÉ ÚDAJE

HMOTNOSTI - SKŘÍŇOVÉ DODÁVKY
Verze s nejvyšší povolenou hmotností 3300
kg (*)115 Multijet (**)110 (**) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1845 ÷ 1985 1860 ÷ 2000 1940 ÷ 2080
Nejvyšší povolená zatížení (°)
– přední náprava: 1750 1750 1750 ÷ 1800
– zadní náprava: 1900 1900 1900
– celkem: 3300 3300 3300
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) Uvedené hodnoty platí pro skříňové dodávky prosklené a neprosklené se středním a krátkým rozvorem, vysokou i nízkou bočnicí.
(**) U příslušné verze
(°) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel
nejvyšší povolené zatížení.
275

HMOTNOSTI - SKŘÍŇOVÉ DODÁVKY
Verze s nejvyšší povolenou hmotností 3500
kg (*)115 Multijet (**)110 (**) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1845 ÷ 2035 1860 ÷ 2050 1940 ÷ 2130
Nejvyšší povolená zatížení (°)
– přední náprava: 1850 1850 1850
– zadní náprava: 2000 2000 ÷ 2500 2000
– celkem: 3490 ÷ 3500 3500 3500
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) Uvedené hodnoty platí pro skříňové dodávky prosklené a neprosklené se středním a krátkým rozvorem, vysokou i nízkou bočnicí.
(**) U příslušné verze
(°) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel
nejvyšší povolené zatížení.
276
