FIAT DUCATO 2017 Návod k použití a údržbě (in Czech)

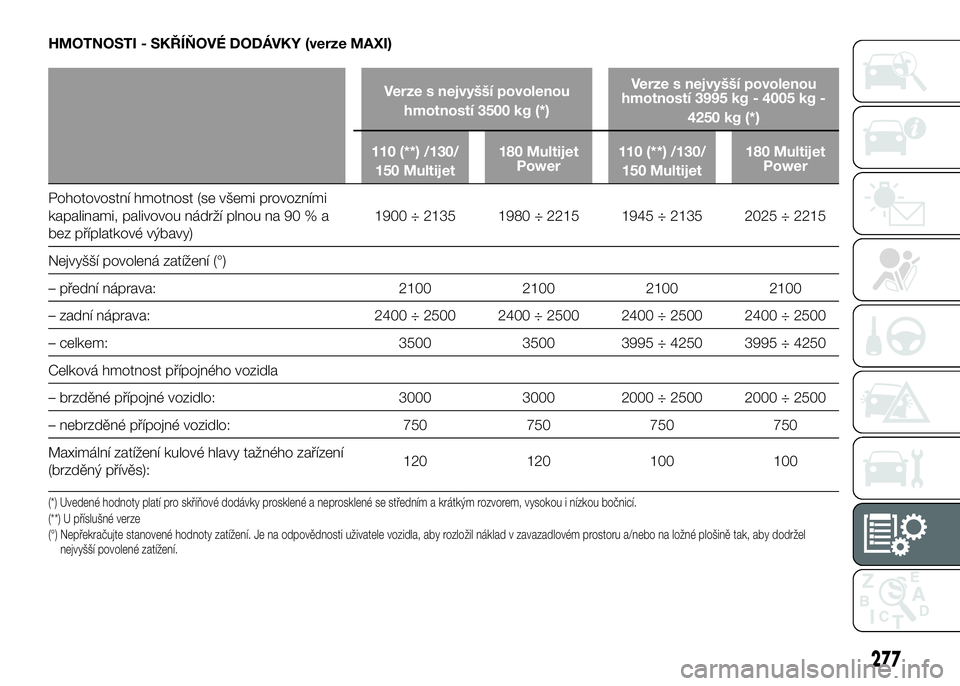

HMOTNOSTI - SKŘÍŇOVÉ DODÁVKY (verze MAXI)
Verze s nejvyšší povolenou
hmotností 3500 kg (*)Verze s nejvyšší povolenou
hmotností 3995 kg - 4005 kg -
4250 kg (*)
110 (**) /130/
150 Multijet180 Multijet
Power110 (**) /130/
150 Multijet180 Multijet
Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1900 ÷ 2135 1980 ÷ 2215 1945 ÷ 2135 2025 ÷ 2215
Nejvyšší povolená zatížení (°)
– přední náprava: 2100 2100 2100 2100
– zadní náprava: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– celkem: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– nebrzděné přípojné vozidlo: 750 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):120 120 100 100
(*) Uvedené hodnoty platí pro skříňové dodávky prosklené a neprosklené se středním a krátkým rozvorem, vysokou i nízkou bočnicí.
(**) U příslušné verze
(°) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel
nejvyšší povolené zatížení.
277

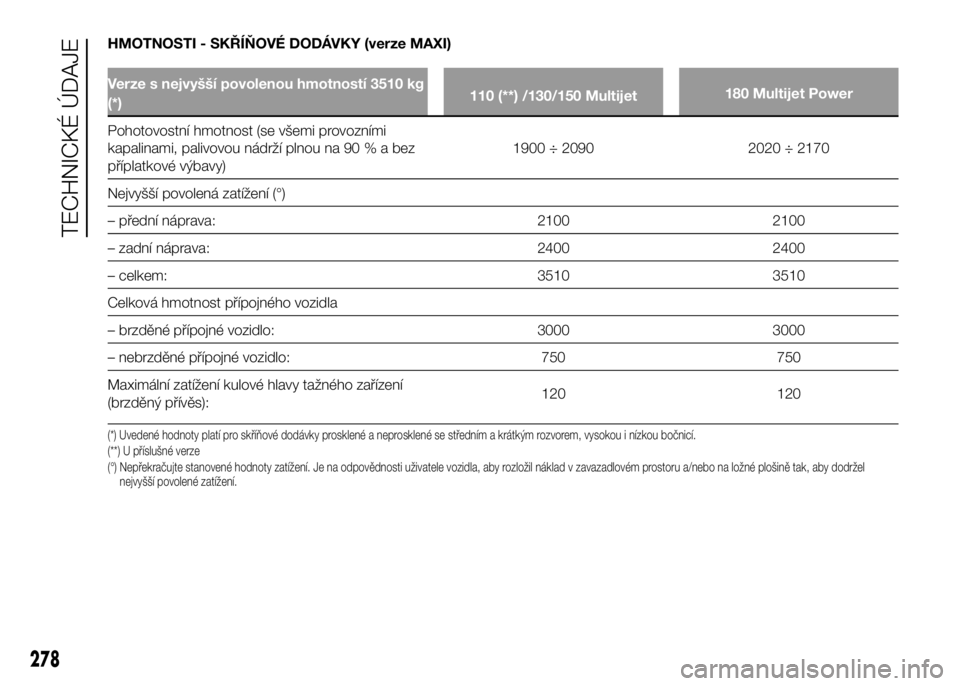

HMOTNOSTI - SKŘÍŇOVÉ DODÁVKY (verze MAXI)
Verze s nejvyšší povolenou hmotností 3510 kg
(*)110 (**) /130/150 Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90%abez
příplatkové výbavy)1900 ÷ 2090 2020 ÷ 2170
Nejvyšší povolená zatížení (°)
– přední náprava: 2100 2100
– zadní náprava: 2400 2400
– celkem: 3510 3510
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 3000 3000
– nebrzděné přípojné vozidlo: 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):120 120
(*) Uvedené hodnoty platí pro skříňové dodávky prosklené a neprosklené se středním a krátkým rozvorem, vysokou i nízkou bočnicí.
(**) U příslušné verze
(°) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel
nejvyšší povolené zatížení.
278
TECHNICKÉ ÚDAJE

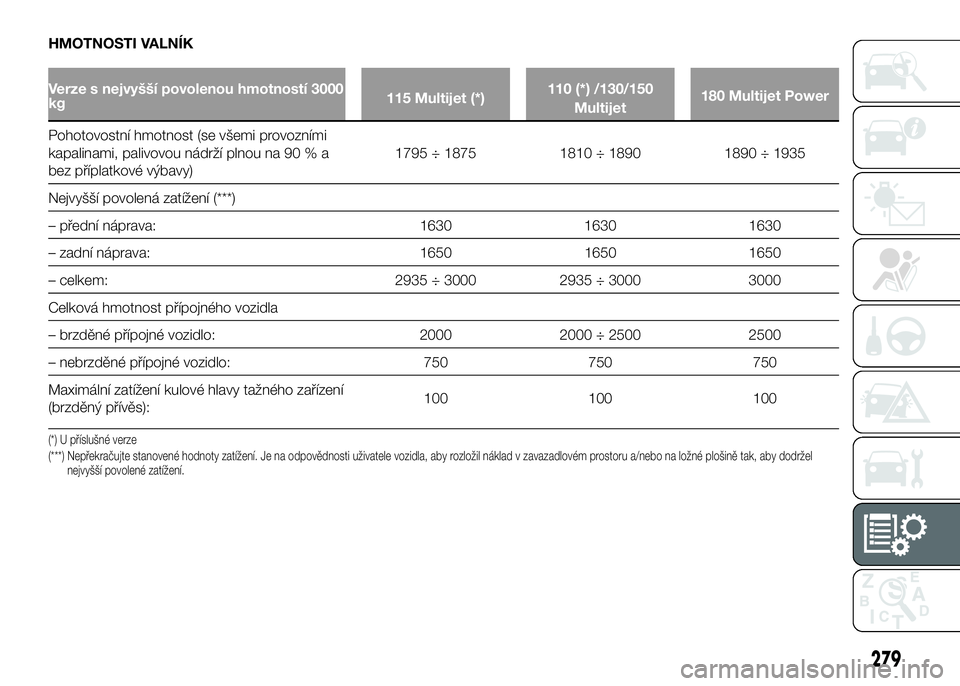

HMOTNOSTI VALNÍK
Verze s nejvyšší povolenou hmotností 3000
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1795 ÷ 1875 1810 ÷ 1890 1890 ÷ 1935
Nejvyšší povolená zatížení (***)
– přední náprava: 1630 1630 1630
– zadní náprava: 1650 1650 1650
– celkem: 2935 ÷ 3000 2935 ÷ 3000 3000
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
279

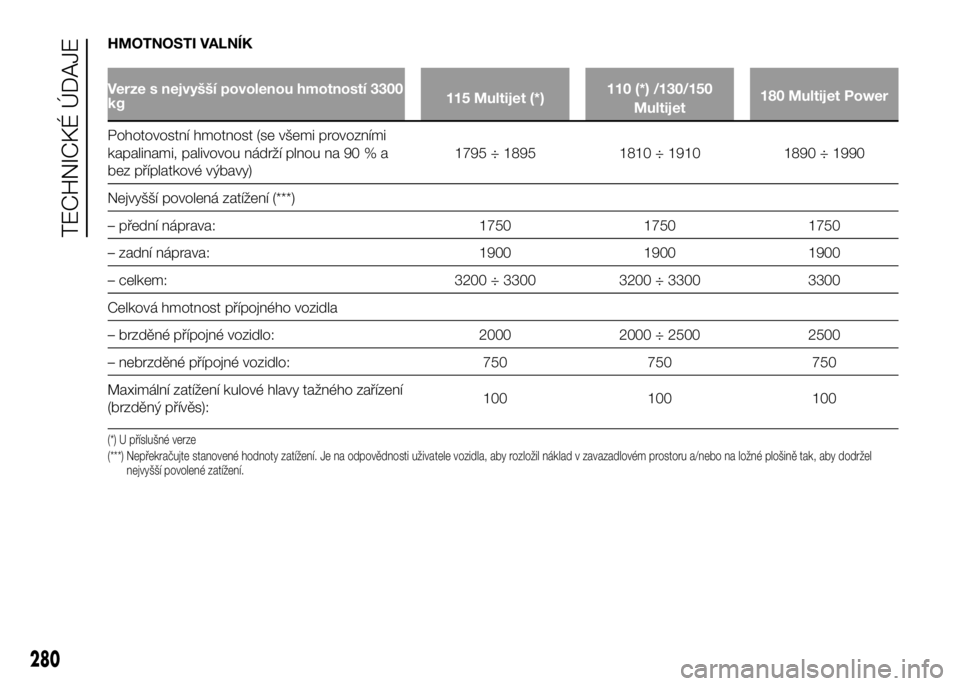

HMOTNOSTI VALNÍK
Verze s nejvyšší povolenou hmotností 3300
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1795 ÷ 1895 1810 ÷ 1910 1890 ÷ 1990
Nejvyšší povolená zatížení (***)
– přední náprava: 1750 1750 1750
– zadní náprava: 1900 1900 1900
– celkem: 3200 ÷ 3300 3200 ÷ 3300 3300
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
280
TECHNICKÉ ÚDAJE

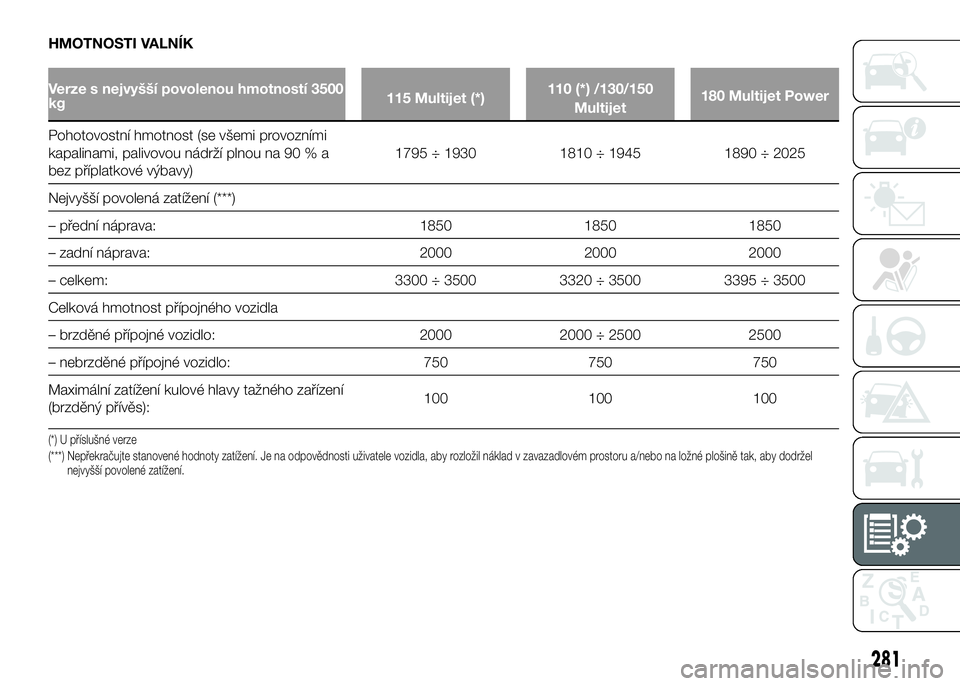

HMOTNOSTI VALNÍK
Verze s nejvyšší povolenou hmotností 3500
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1795 ÷ 1930 1810 ÷ 1945 1890 ÷ 2025
Nejvyšší povolená zatížení (***)
– přední náprava: 1850 1850 1850
– zadní náprava: 2000 2000 2000
– celkem: 3300 ÷ 3500 3320 ÷ 3500 3395 ÷ 3500
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
281

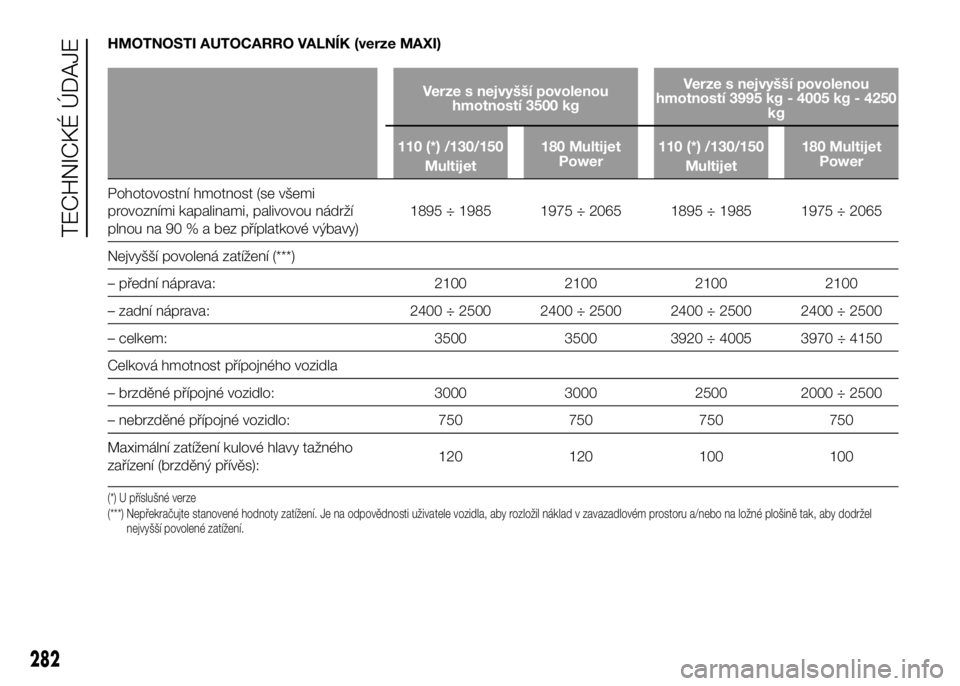

HMOTNOSTI AUTOCARRO VALNÍK (verze MAXI)
Verze s nejvyšší povolenou
hmotností 3500 kgVerze s nejvyšší povolenou
hmotností 3995 kg - 4005 kg - 4250
kg
110 (*) /130/150
Multijet180 Multijet
Power110 (*) /130/150
Multijet180 Multijet
Power
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou nádrží
plnou na 90 % a bez příplatkové výbavy)1895 ÷ 1985 1975 ÷ 2065 1895 ÷ 1985 1975 ÷ 2065
Nejvyšší povolená zatížení (***)
– přední náprava: 2100 2100 2100 2100
– zadní náprava: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– celkem: 3500 3500 3920 ÷ 4005 3970 ÷ 4150
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 3000 3000 2500 2000 ÷ 2500
– nebrzděné přípojné vozidlo: 750 750 750 750
Maximální zatížení kulové hlavy tažného
zařízení (brzděný přívěs):120 120 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
282
TECHNICKÉ ÚDAJE

HMOTNOSTI VALNÍK S PRODLOUŽENOU KABINOU
Verze s nejvyšší povolenou hmotností 3300
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1990 ÷ 2050 2005 ÷ 2065 2085 ÷ 2145
Nejvyšší povolená zatížení (***)
– přední náprava: 1850 1850 1850
– zadní náprava: 1900 1900 1900
– celkem: 3250 ÷ 3300 3250 ÷ 3300 3300
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
283

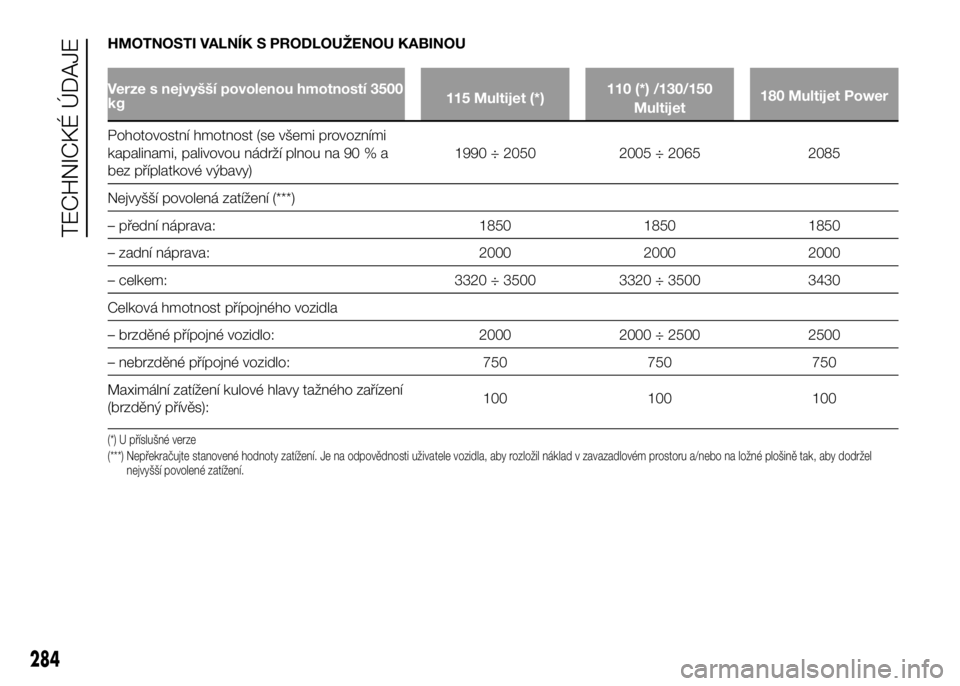

HMOTNOSTI VALNÍK S PRODLOUŽENOU KABINOU
Verze s nejvyšší povolenou hmotností 3500
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1990 ÷ 2050 2005 ÷ 2065 2085
Nejvyšší povolená zatížení (***)
– přední náprava: 1850 1850 1850
– zadní náprava: 2000 2000 2000
– celkem: 3320 ÷ 3500 3320 ÷ 3500 3430
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
284
TECHNICKÉ ÚDAJE

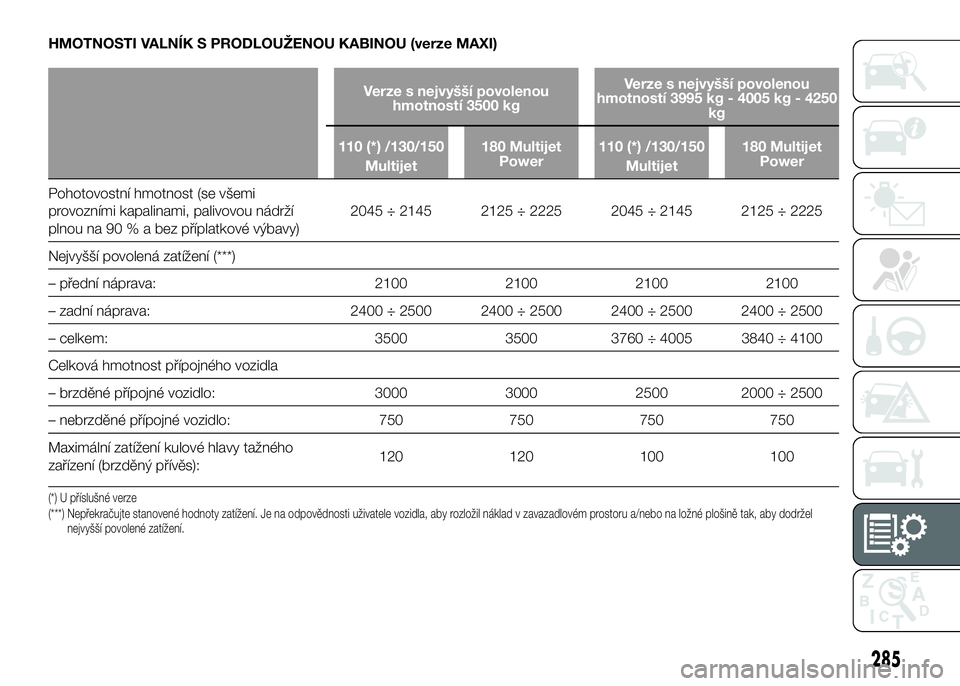

HMOTNOSTI VALNÍK S PRODLOUŽENOU KABINOU (verze MAXI)
Verze s nejvyšší povolenou
hmotností 3500 kgVerze s nejvyšší povolenou
hmotností 3995 kg - 4005 kg - 4250
kg
110 (*) /130/150
Multijet180 Multijet
Power110 (*) /130/150
Multijet180 Multijet
Power
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou nádrží
plnou na 90 % a bez příplatkové výbavy)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Nejvyšší povolená zatížení (***)
– přední náprava: 2100 2100 2100 2100
– zadní náprava: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– celkem: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 3000 3000 2500 2000 ÷ 2500
– nebrzděné přípojné vozidlo: 750 750 750 750
Maximální zatížení kulové hlavy tažného
zařízení (brzděný přívěs):120 120 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
285

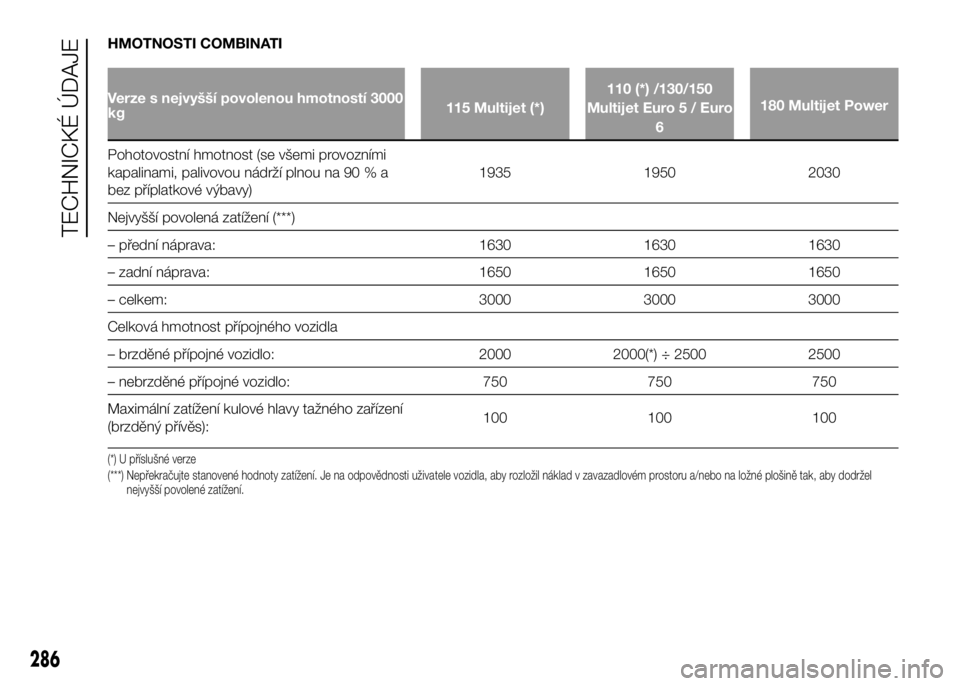

HMOTNOSTI COMBINATI
Verze s nejvyšší povolenou hmotností 3000
kg115 Multijet (*)110 (*) /130/150
Multijet Euro 5 / Euro
6180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1935 1950 2030
Nejvyšší povolená zatížení (***)
– přední náprava: 1630 1630 1630
– zadní náprava: 1650 1650 1650
– celkem: 3000 3000 3000
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000(*) ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
286
