FIAT DUCATO 2017 Návod k použití a údržbě (in Czech)

HMOTNOSTI PODVOZKŮ BEZ KABINY
Verze s nejvyšší povolenou hmotností 3650
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Nejvyšší povolená zatížení (***)
– přední náprava: 1850 1850 1850
– zadní náprava: 2000 2000 2000
– celkem: 3650 3650 3650
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
297

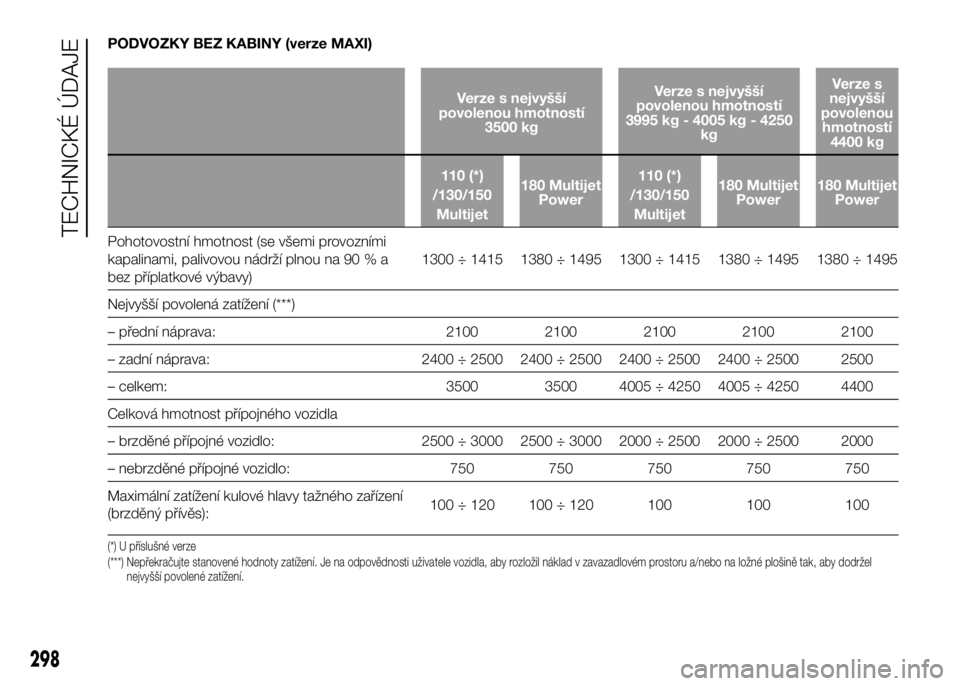

PODVOZKY BEZ KABINY (verze MAXI)
Verze s nejvyšší
povolenou hmotností
3500 kgVerze s nejvyšší
povolenou hmotností
3995 kg - 4005 kg - 4250
kgVerze s
nejvyšší
povolenou
hmotností
4400 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)
/130/150
Multijet180 Multijet
Power180 Multijet
Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Nejvyšší povolená zatížení (***)
– přední náprava: 2100 2100 2100 2100 2100
– zadní náprava: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– celkem: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– nebrzděné přípojné vozidlo: 750 750 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 ÷ 120 100 ÷ 120 100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
298
TECHNICKÉ ÚDAJE

HMOTNOSTI PODVOZKY S KABINOU
Verze s nejvyšší povolenou hmotností 3000
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Nejvyšší povolená zatížení (**)
– přední náprava: 1630 1630 1630
– zadní náprava: 1650 1650 1650
– celkem: 3000 3000 3000
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(**) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel
nejvyšší povolené zatížení.
299

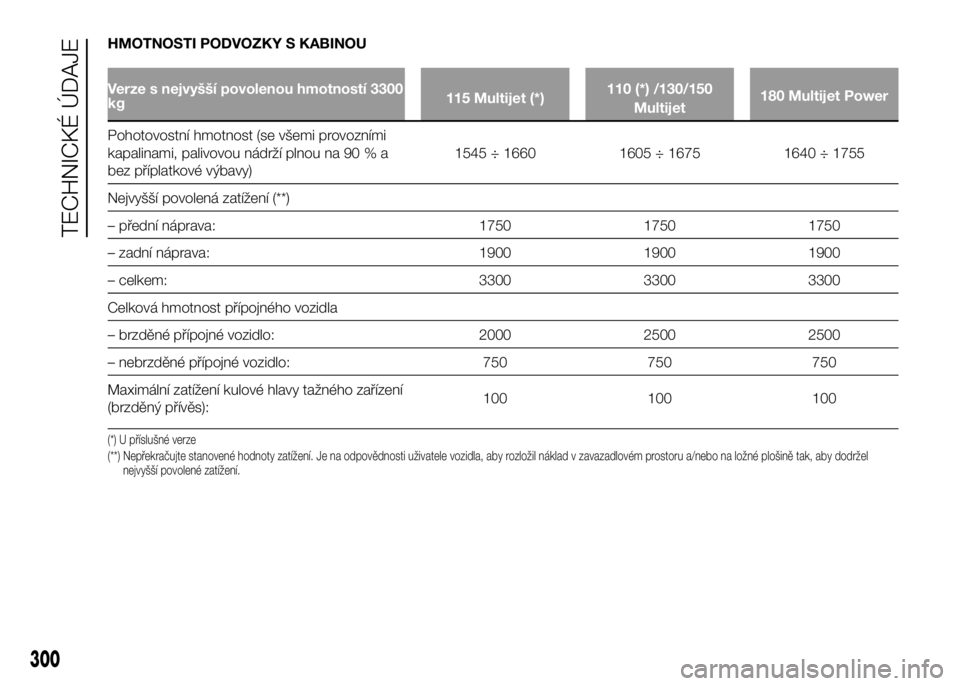

HMOTNOSTI PODVOZKY S KABINOU
Verze s nejvyšší povolenou hmotností 3300
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Nejvyšší povolená zatížení (**)
– přední náprava: 1750 1750 1750
– zadní náprava: 1900 1900 1900
– celkem: 3300 3300 3300
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(**) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel
nejvyšší povolené zatížení.
300
TECHNICKÉ ÚDAJE

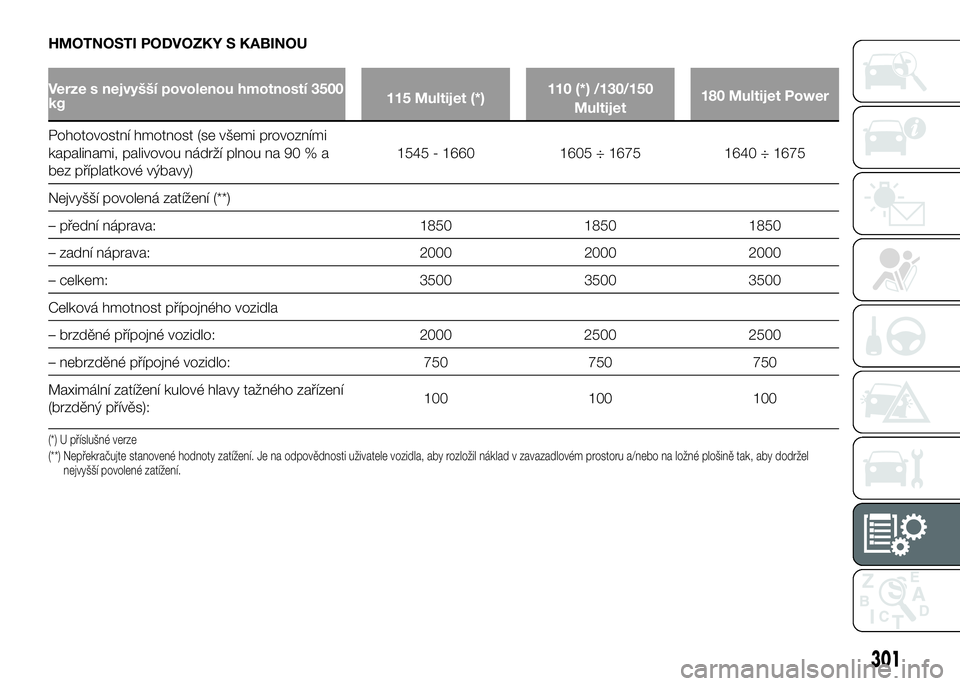

HMOTNOSTI PODVOZKY S KABINOU
Verze s nejvyšší povolenou hmotností 3500
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Nejvyšší povolená zatížení (**)
– přední náprava: 1850 1850 1850
– zadní náprava: 2000 2000 2000
– celkem: 3500 3500 3500
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(**) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel
nejvyšší povolené zatížení.
301

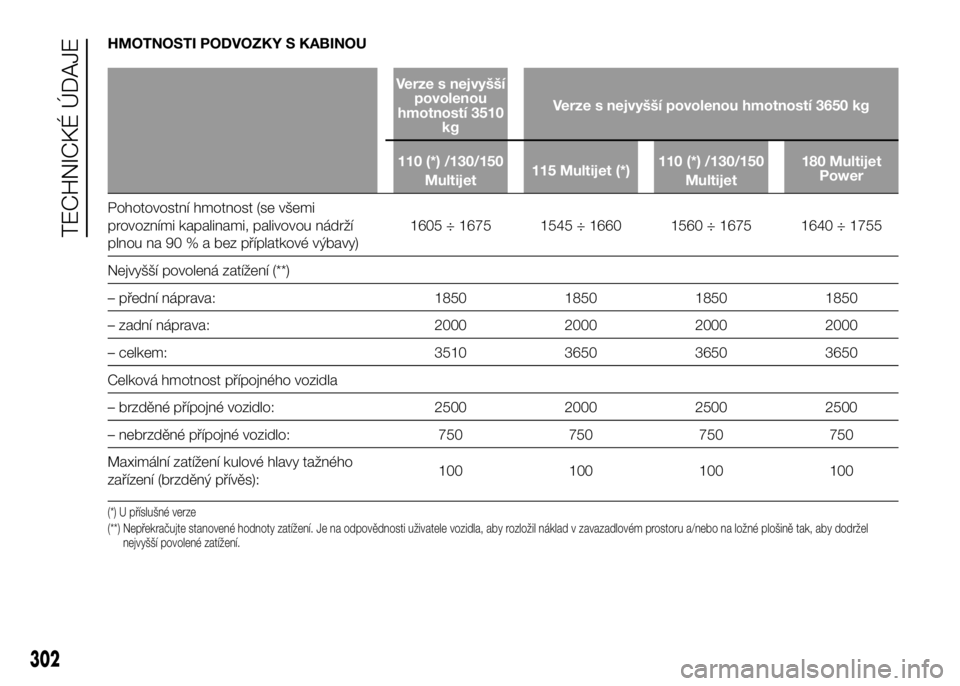

HMOTNOSTI PODVOZKY S KABINOU
Verze s nejvyšší
povolenou
hmotností 3510
kgVerze s nejvyšší povolenou hmotností 3650 kg
110 (*) /130/150
Multijet115 Multijet (*)110 (*) /130/150
Multijet180 Multijet
Power
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou nádrží
plnou na 90 % a bez příplatkové výbavy)1605 ÷ 1675 1545 ÷ 1660 1560 ÷ 1675 1640 ÷ 1755
Nejvyšší povolená zatížení (**)
– přední náprava: 1850 1850 1850 1850
– zadní náprava: 2000 2000 2000 2000
– celkem: 3510 3650 3650 3650
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2500 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750 750
Maximální zatížení kulové hlavy tažného
zařízení (brzděný přívěs):100 100 100 100
(*) U příslušné verze
(**) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel
nejvyšší povolené zatížení.
302
TECHNICKÉ ÚDAJE

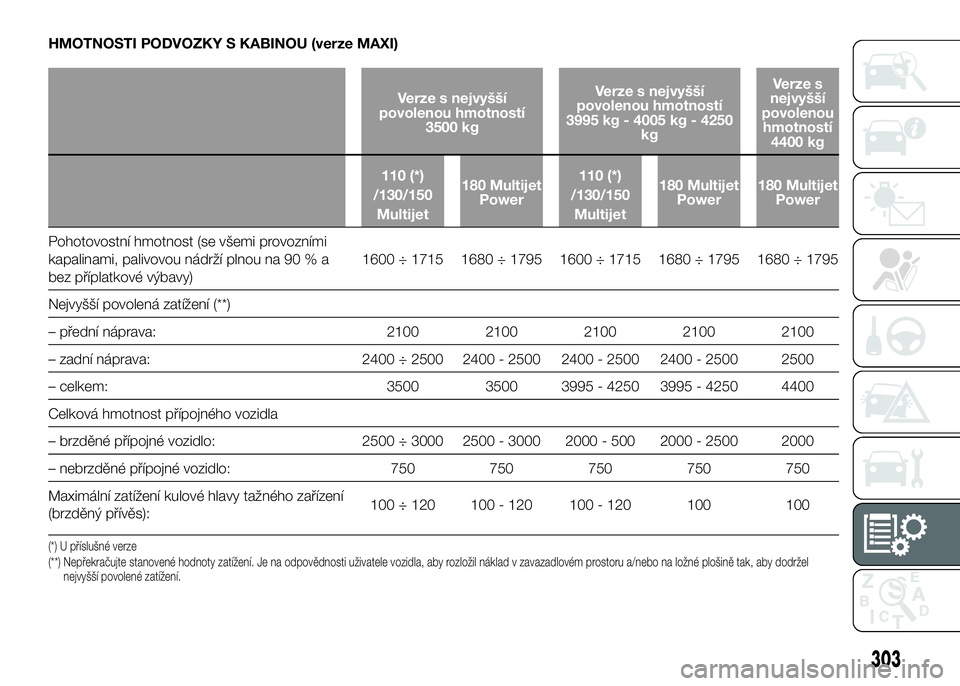

HMOTNOSTI PODVOZKY S KABINOU (verze MAXI)
Verze s nejvyšší
povolenou hmotností
3500 kgVerze s nejvyšší
povolenou hmotností
3995 kg - 4005 kg - 4250
kgVerze s
nejvyšší
povolenou
hmotností
4400 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)
/130/150
Multijet180 Multijet
Power180 Multijet
Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1600 ÷ 1715 1680 ÷ 1795 1600 ÷ 1715 1680 ÷ 1795 1680 ÷ 1795
Nejvyšší povolená zatížení (**)
– přední náprava: 2100 2100 2100 2100 2100
– zadní náprava: 2400 ÷ 2500 2400 - 2500 2400 - 2500 2400 - 2500 2500
– celkem: 3500 3500 3995 - 4250 3995 - 4250 4400
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2500 ÷ 3000 2500 - 3000 2000 - 500 2000 - 2500 2000
– nebrzděné přípojné vozidlo: 750 750 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 ÷ 120 100 - 120 100 - 120 100 100
(*) U příslušné verze
(**) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel
nejvyšší povolené zatížení.
303

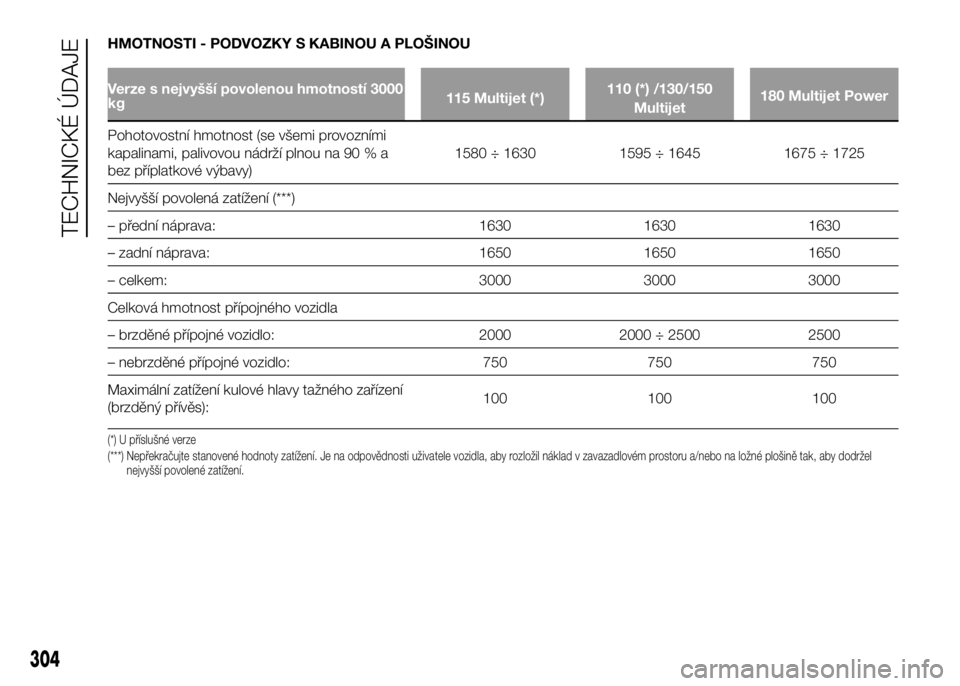

HMOTNOSTI - PODVOZKY S KABINOU A PLOŠINOU
Verze s nejvyšší povolenou hmotností 3000
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Nejvyšší povolená zatížení (***)
– přední náprava: 1630 1630 1630
– zadní náprava: 1650 1650 1650
– celkem: 3000 3000 3000
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
304
TECHNICKÉ ÚDAJE

HMOTNOSTI - PODVOZKY S KABINOU A PLOŠINOU
Verze s nejvyšší povolenou hmotností 3300
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Nejvyšší povolená zatížení (***)
– přední náprava: 1750 1750 1750
– zadní náprava: 1900 1900 1900
– celkem: 3300 3300 3300
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
305

HMOTNOSTI - PODVOZKY S KABINOU A PLOŠINOU
Verze s nejvyšší povolenou hmotností 3500
kg115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Nejvyšší povolená zatížení (***)
– přední náprava: 1850 1850 1850
– zadní náprava: 2000 2000 2000
– celkem: 3500 3500 3500
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100
(*) U příslušné verze
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby dodržel
nejvyšší povolené zatížení.
306
TECHNICKÉ ÚDAJE
