TYPE LAMPER
Flere ulike typer lyspærer er montert på bilen:
Lyspærer hele glasset:(type A) er trykkinnsatt, for å ta dem ut må
man dra.
Bajonettformet lyspærer:(type B) for å fjerne den, trykk på pæren og
vri den mot klokken.
Sylinderformede lyspærer:(type C) for å ta dem ut, løsne lyspærene
fra sine kontakter.
Halogene lyspærer:(type D) for å fjerne pæren, slipp den og fjerne
den fra sitt sete.
Halogene lyspærer:(type E) for å fjerne pæren, slipp den og fjerne
den fra sitt sete.
149

Lamper

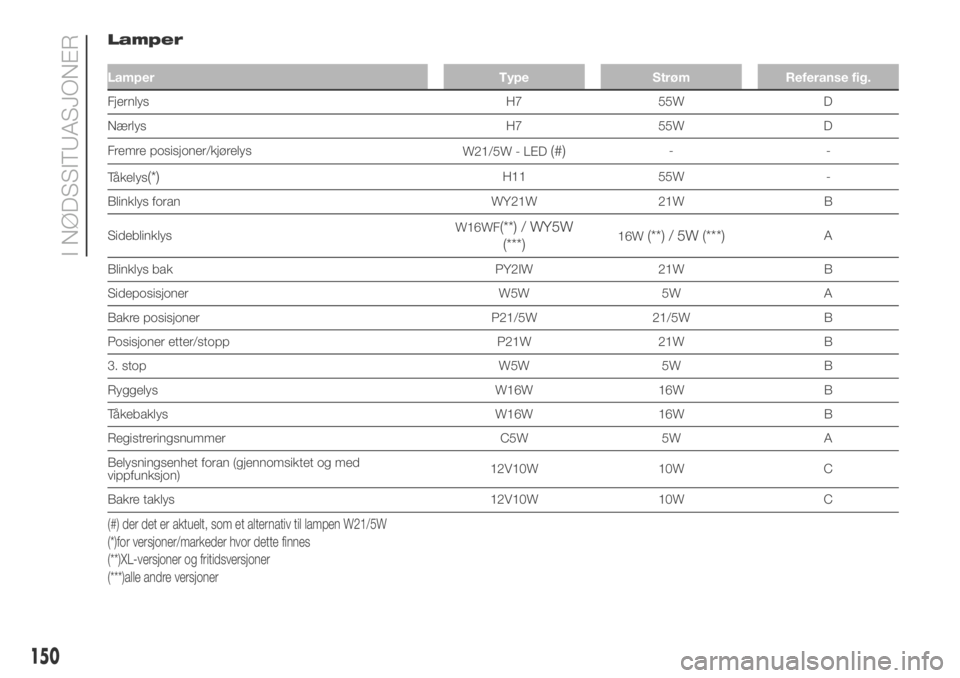

Lamper Type Strøm Referanse fig.
Fjernlys H7 55W D
Nærlys H7 55W D
Fremre posisjoner/kjørelys
W21/5W - LED
(#)--
Tåkelys
(*)H11 55W -
Blinklys foran WY21W 21W B
SideblinklysW16WF
(**) / WY5W
(***)16W(**) / 5W (***)A
Blinklys bak PY2IW 21W B
Sideposisjoner W5W 5W A
Bakre posisjoner P21/5W 21/5W B
Posisjoner etter/stopp P21W 21W B
3. stop W5W 5W B
Ryggelys W16W 16W B
Tåkebaklys W16W 16W B
Registreringsnummer C5W 5W A
Belysningsenhet foran (gjennomsiktet og med
vippfunksjon)12V10W 10W C
Bakre taklys 12V10W 10W C
(#) der det er aktuelt, som et alternativ til lampen W21/5W
(*)for versjoner/markeder hvor dette finnes
(**)XL-versjoner og fritidsversjoner
(***)alle andre versjoner
150
I NØDSSITUASJONER

UTSKIFTING AV EN
EKSTERN LYSPÆRE

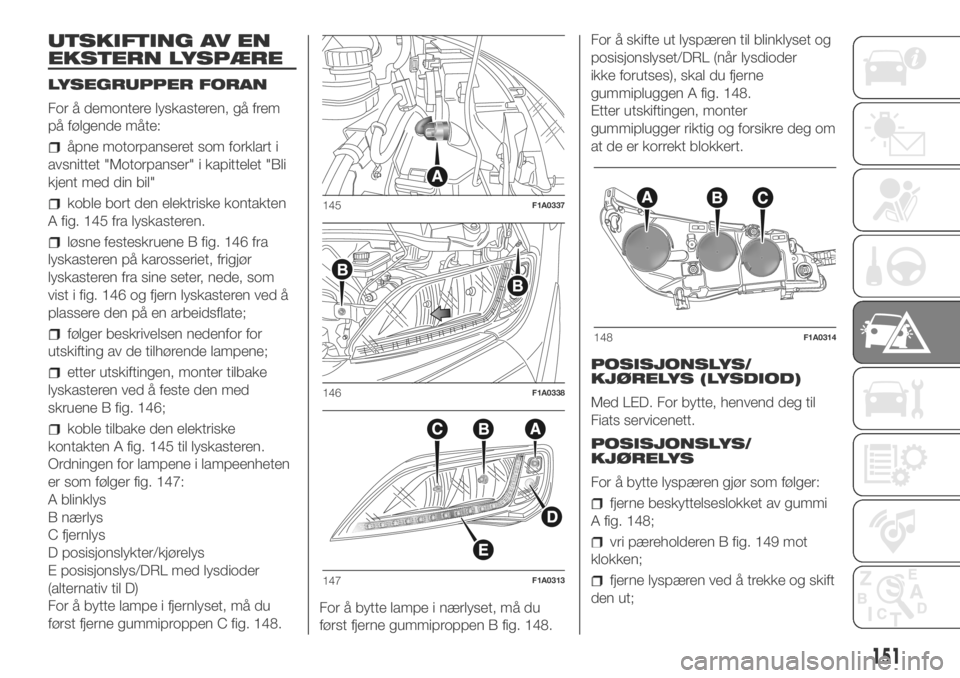

LYSEGRUPPER FORAN
For å demontere lyskasteren, gå frem
på følgende måte:
åpne motorpanseret som forklart i
avsnittet "Motorpanser" i kapittelet "Bli
kjent med din bil"
koble bort den elektriske kontakten
A fig. 145 fra lyskasteren.
løsne festeskruene B fig. 146 fra
lyskasteren på karosseriet, frigjør
lyskasteren fra sine seter, nede, som
vist i fig. 146 og fjern lyskasteren ved å
plassere den på en arbeidsflate;
følger beskrivelsen nedenfor for
utskifting av de tilhørende lampene;
etter utskiftingen, monter tilbake
lyskasteren ved å feste den med
skruene B fig. 146;
koble tilbake den elektriske
kontakten A fig. 145 til lyskasteren.
Ordningen for lampene i lampeenheten
er som følger fig. 147:
A blinklys
B nærlys
C fjernlys
D posisjonslykter/kjørelys
E posisjonslys/DRL med lysdioder
(alternativ til D)
For å bytte lampe i fjernlyset, må du
først fjerne gummiproppen C fig. 148.For å bytte lampe i nærlyset, må du
først fjerne gummiproppen B fig. 148.For å skifte ut lyspæren til blinklyset og
posisjonslyset/DRL (når lysdioder
ikke forutses), skal du fjerne
gummipluggen A fig. 148.
Etter utskiftingen, monter
gummiplugger riktig og forsikre deg om
at de er korrekt blokkert.
POSISJONSLYS/
KJØRELYS (LYSDIOD)
Med LED. For bytte, henvend deg til
Fiats servicenett.
POSISJONSLYS/
KJØRELYS
For å bytte lyspæren gjør som følger:
fjerne beskyttelseslokket av gummi
A fig. 148;
vri pæreholderen B fig. 149 mot
klokken;
fjerne lyspæren ved å trekke og skift
den ut;
145F1A0337
146F1A0338
147F1A0313
148F1A0314
151

fjerne lyspære ved å trykke forsiktig
og vri mot klokken ("bajonettuttak");
installer lampeholderen B ved å dreie
den med klokken og sikre riktig låsing;
monter beskyttelsesdekslet av
gummi A fig. 148
FJERNLYS
For å bytte lyspæren gjør som følger:
fjerne beskyttelseslokket av gummi
C fig. 148;
frigjør lampeholderen A fig. 150 fra
klemmene på siden B og trekk den ut;
koble fra den elektriske kontakten;
monter den nye lyspæren igjen,
og la profilen av metalldelen
sammenfalle med sporene på
lyskasterens parabolske enhet. Trykk
for å feste den ved klemmene på siden;
koble til den elektriske koblingen
igjen;
monter beskyttelsesdekslet av
gummi C fig. 148.
NÆRLYS
Med glødelamper
For å bytte lyspæren gjør som følger:
fjerne beskyttelseslokket av gummi
B fig. 148;
frigjør lampeholderen A fig. 151 fra
klemmene på siden B og trekk den ut;
koble fra den elektriske kontakten;
monter den nye lyspæren igjen, og
la profilen av metalldelen sammenfalle
med sporene på lyskasterens
parabolske enhet. Trykk for å feste den
ved klemmene på siden;
koble til den elektriske koblingen
igjen;
monter beskyttelsesdekslet av
gummi B fig. 148

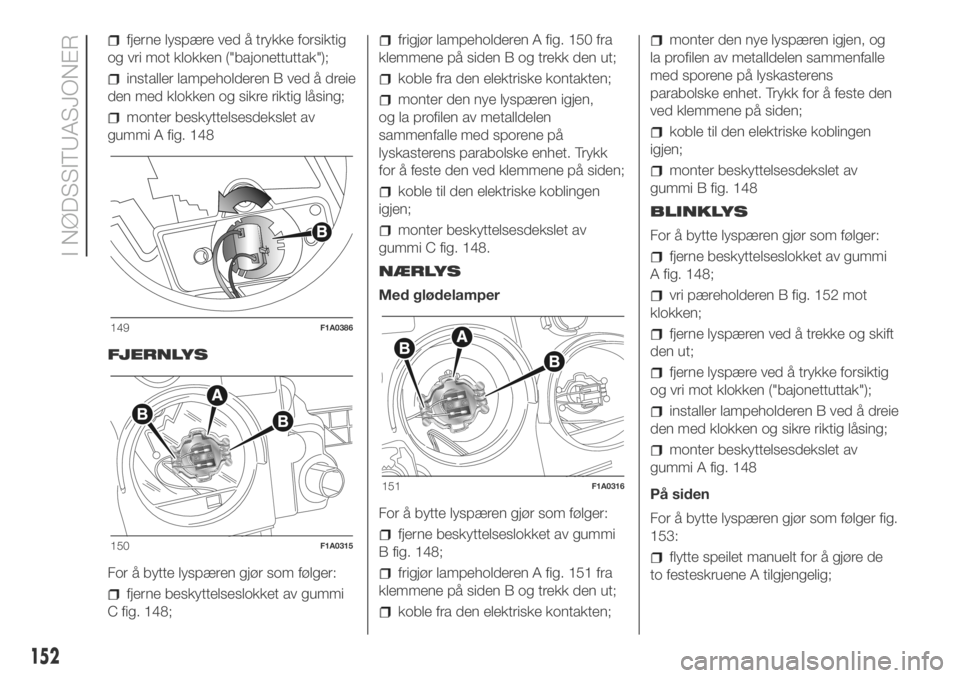

BLINKLYS
For å bytte lyspæren gjør som følger:
fjerne beskyttelseslokket av gummi
A fig. 148;
vri pæreholderen B fig. 152 mot
klokken;
fjerne lyspæren ved å trekke og skift
den ut;
fjerne lyspære ved å trykke forsiktig
og vri mot klokken ("bajonettuttak");
installer lampeholderen B ved å dreie
den med klokken og sikre riktig låsing;
monter beskyttelsesdekslet av
gummi A fig. 148
På siden
For å bytte lyspæren gjør som følger fig.
153:
flytte speilet manuelt for å gjøre de
to festeskruene A tilgjengelig;
149F1A0386
150F1A0315
151F1A0316
152
I NØDSSITUASJONER

med skrutrekkeren som følger med,
skruer du ut skruene og fjerner
lampeholderen ved å frigjøre den fra
tennene;
vri lyspæren og skift ut lyspære B
ved å vri den mot klokken.TÅKELYS
(for versjoner/markeder hvor dette
finnes)

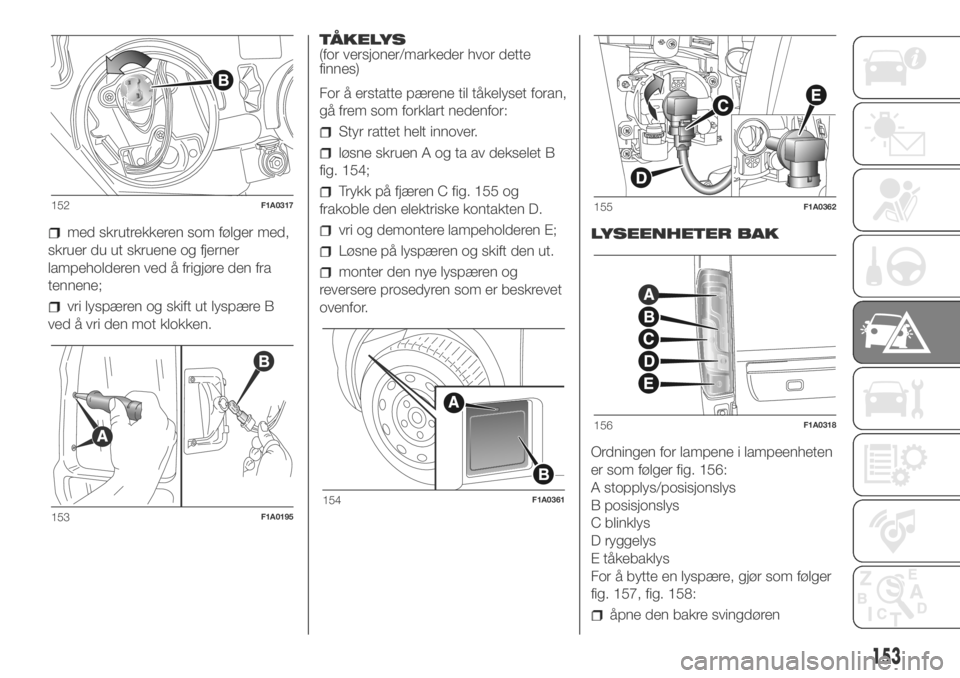

For å erstatte pærene til tåkelyset foran,
gå frem som forklart nedenfor:
Styr rattet helt innover.
løsne skruen A og ta av dekselet B
fig. 154;
Trykk på fjæren C fig. 155 og
frakoble den elektriske kontakten D.
vri og demontere lampeholderen E;
Løsne på lyspæren og skift den ut.
monter den nye lyspæren og
reversere prosedyren som er beskrevet
ovenfor.LYSEENHETER BAK
Ordningen for lampene i lampeenheten
er som følger fig. 156:
A stopplys/posisjonslys
B posisjonslys
C blinklys
D ryggelys
E tåkebaklys

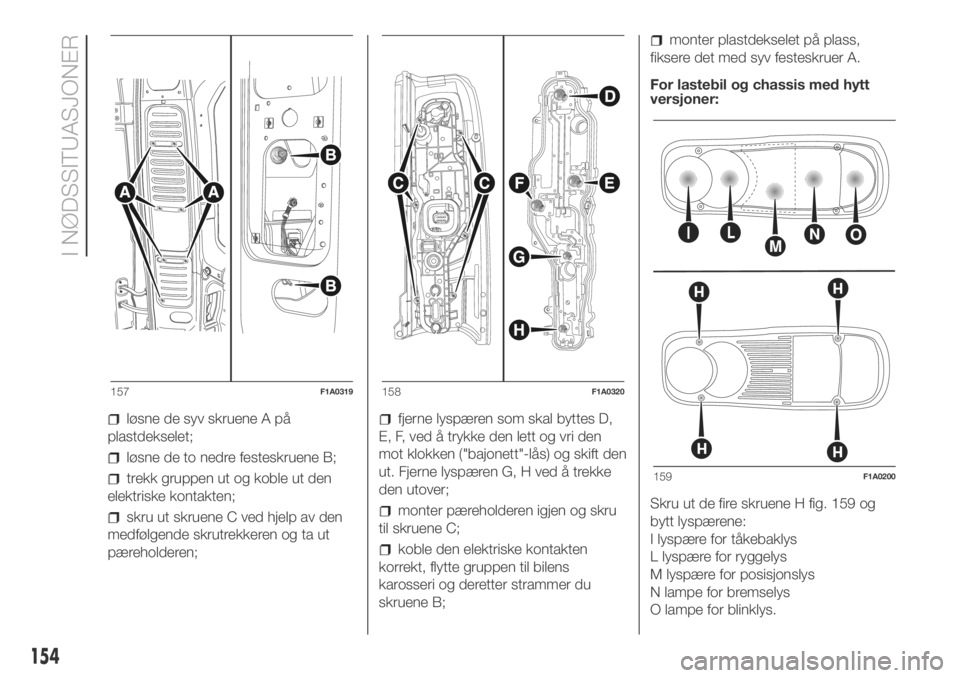

For å bytte en lyspære, gjør som følger
fig. 157, fig. 158:
åpne den bakre svingdøren
152F1A0317
153F1A0195154F1A0361
155F1A0362
156F1A0318
153

løsne de syv skruene A på
plastdekselet;
løsne de to nedre festeskruene B;
trekk gruppen ut og koble ut den
elektriske kontakten;
skru ut skruene C ved hjelp av den
medfølgende skrutrekkeren og ta ut
pæreholderen;
fjerne lyspæren som skal byttes D,
E, F, ved å trykke den lett og vri den
mot klokken ("bajonett"-lås) og skift den
ut. Fjerne lyspæren G, H ved å trekke
den utover;
monter pæreholderen igjen og skru
til skruene C;
koble den elektriske kontakten
korrekt, flytte gruppen til bilens
karosseri og deretter strammer du
skruene B;
monter plastdekselet på plass,
fiksere det med syv festeskruer A.
For lastebil og chassis med hytt
versjoner:
Skru ut de fire skruene H fig. 159 og
bytt lyspærene:
I lyspære for tåkebaklys
L lyspære for ryggelys
M lyspære for posisjonslys
N lampe for bremselys
O lampe for blinklys.
157F1A0319158F1A0320
159F1A0200
154
I NØDSSITUASJONER

TREDJE BREMSELYS
For å bytte en lyspære, gjør som følger:
løsne de to nedre festeskruene A
fig. 160;
fjerne linseenheten;
fjerne pæreholderen ved å trykke
omvekslende på flikene B fig. 161;
Fjern lyspæren som er trykkmontert,

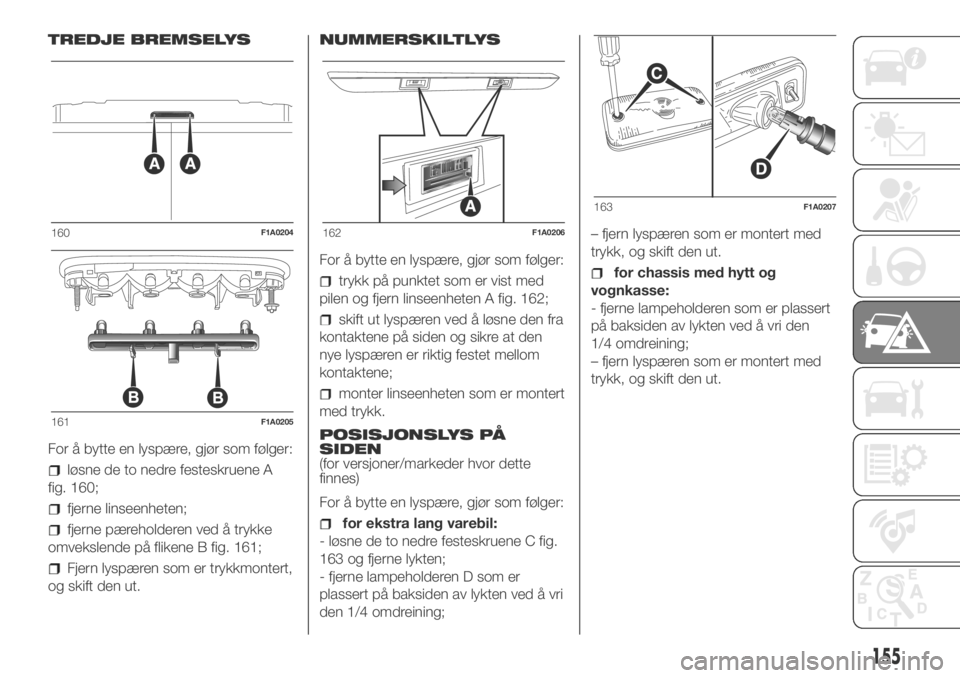

og skift den ut.NUMMERSKILTLYS
For å bytte en lyspære, gjør som følger:
trykk på punktet som er vist med
pilen og fjern linseenheten A fig. 162;
skift ut lyspæren ved å løsne den fra
kontaktene på siden og sikre at den
nye lyspæren er riktig festet mellom
kontaktene;
monter linseenheten som er montert
med trykk.
POSISJONSLYS PÅ
SIDEN
(for versjoner/markeder hvor dette
finnes)
For å bytte en lyspære, gjør som følger:
for ekstra lang varebil:
- løsne de to nedre festeskruene C fig.
163 og fjerne lykten;
- fjerne lampeholderen D som er
plassert på baksiden av lykten ved å vri
den 1/4 omdreining;– fjern lyspæren som er montert med
trykk, og skift den ut.
for chassis med hytt og
vognkasse:
- fjerne lampeholderen som er plassert
på baksiden av lykten ved å vri den
1/4 omdreining;
– fjern lyspæren som er montert med
trykk, og skift den ut.
160F1A0204
161F1A0205
162F1A0206
163F1A0207
155

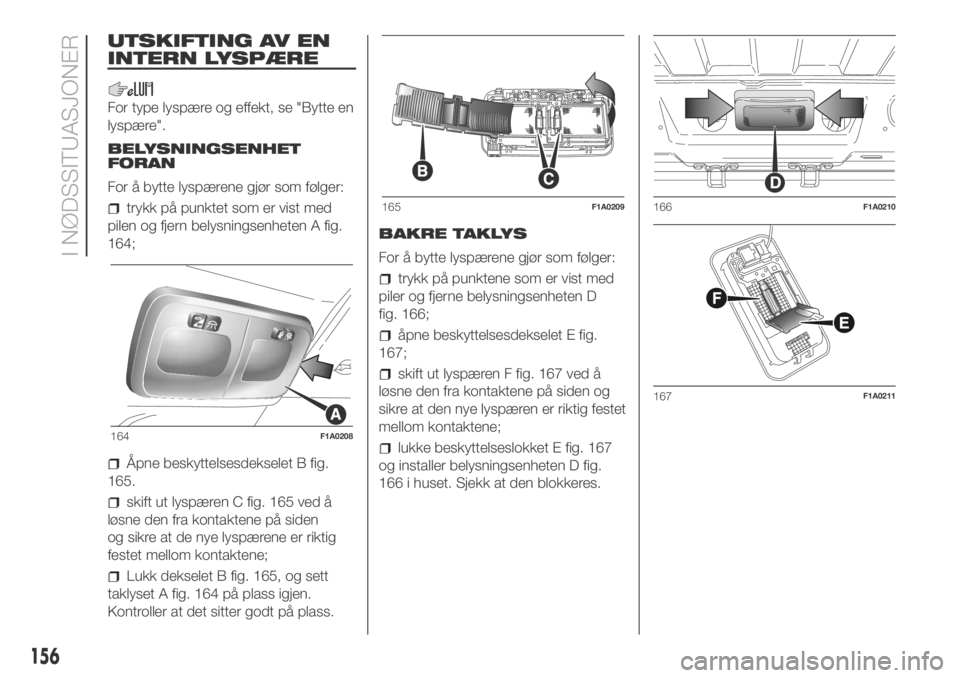

UTSKIFTING AV EN
INTERN LYSPÆRE
For type lyspære og effekt, se "Bytte en
lyspære".
BELYSNINGSENHET
FORAN
For å bytte lyspærene gjør som følger:
trykk på punktet som er vist med
pilen og fjern belysningsenheten A fig.
164;
Åpne beskyttelsesdekselet B fig.
165.
skift ut lyspæren C fig. 165 ved å
løsne den fra kontaktene på siden
og sikre at de nye lyspærene er riktig
festet mellom kontaktene;
Lukk dekselet B fig. 165, og sett
taklyset A fig. 164 på plass igjen.
Kontroller at det sitter godt på plass.BAKRE TAKLYS
For å bytte lyspærene gjør som følger:
trykk på punktene som er vist med
piler og fjerne belysningsenheten D
fig. 166;
åpne beskyttelsesdekselet E fig.
167;
skift ut lyspæren F fig. 167 ved å
løsne den fra kontaktene på siden og
sikre at den nye lyspæren er riktig festet
mellom kontaktene;
lukke beskyttelseslokket E fig. 167
og installer belysningsenheten D fig.
166 i huset. Sjekk at den blokkeres.164F1A0208
165F1A0209166F1A0210
167F1A0211
156
I NØDSSITUASJONER

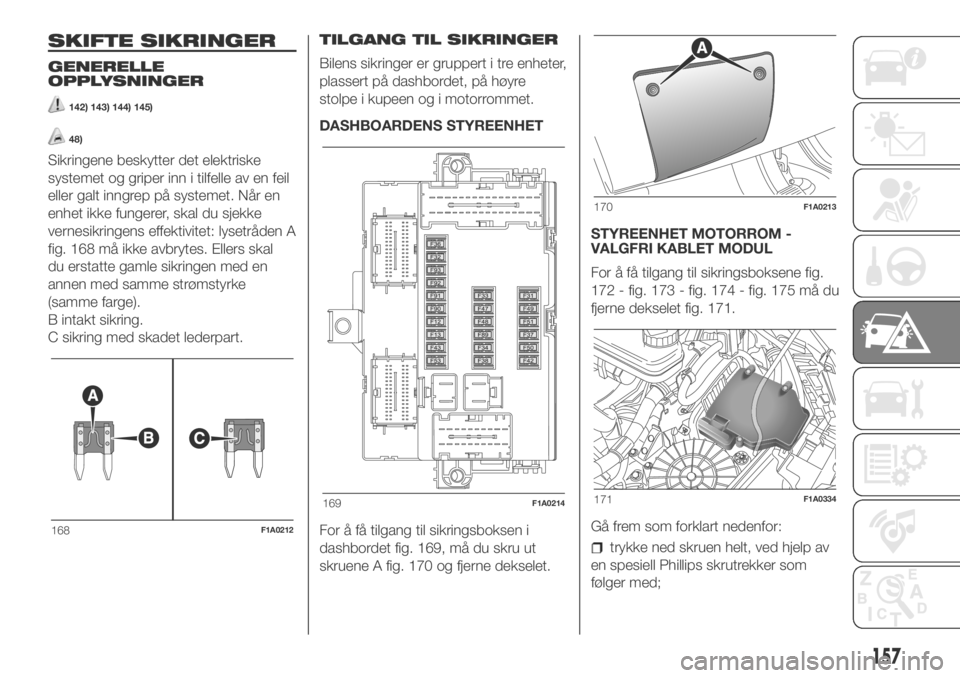

SKIFTE SIKRINGER
GENERELLE
OPPLYSNINGER
142) 143) 144) 145)
48)
Sikringene beskytter det elektriske
systemet og griper inn i tilfelle av en feil
eller galt inngrep på systemet. Når en
enhet ikke fungerer, skal du sjekke
vernesikringens effektivitet: lysetråden A
fig. 168 må ikke avbrytes. Ellers skal
du erstatte gamle sikringen med en
annen med samme strømstyrke
(samme farge).
B intakt sikring.
C sikring med skadet lederpart.TILGANG TIL SIKRINGER
Bilens sikringer er gruppert i tre enheter,
plassert på dashbordet, på høyre
stolpe i kupeen og i motorrommet.
DASHBOARDENS STYREENHET
For å få tilgang til sikringsboksen i
dashbordet fig. 169, må du skru ut

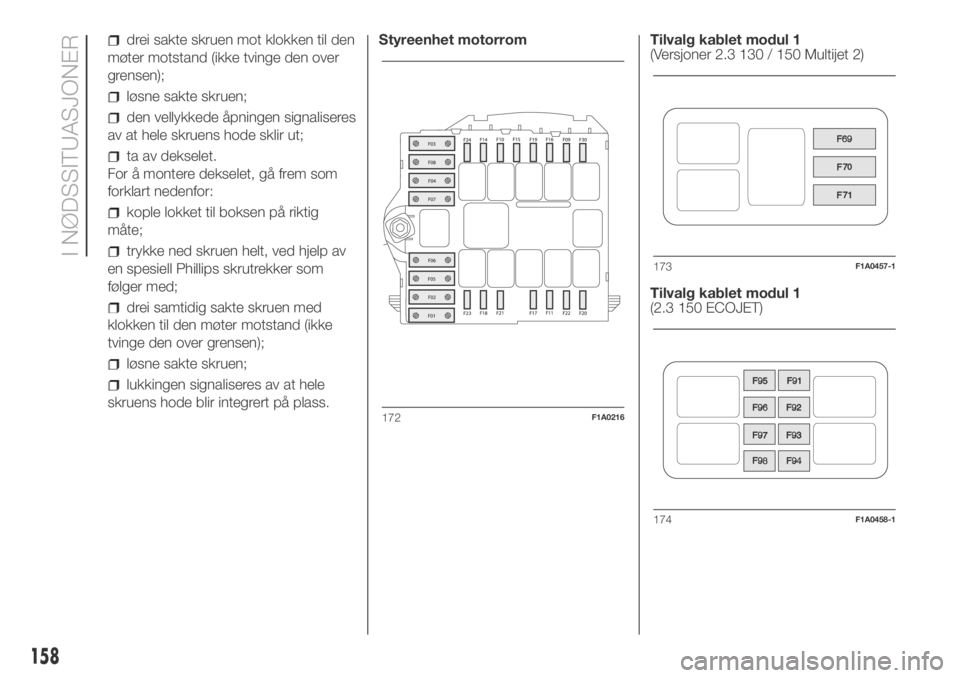

skruene A fig. 170 og fjerne dekselet.STYREENHET MOTORROM -
VALGFRI KABLET MODUL
For å få tilgang til sikringsboksene fig.
172 - fig. 173 - fig. 174 - fig. 175 må du
fjerne dekselet fig. 171.
Gå frem som forklart nedenfor:
trykke ned skruen helt, ved hjelp av
en spesiell Phillips skrutrekker som
følger med;
168F1A0212
169F1A0214
170F1A0213
171F1A0334
157

drei sakte skruen mot klokken til den
møter motstand (ikke tvinge den over
grensen);
løsne sakte skruen;
den vellykkede åpningen signaliseres
av at hele skruens hode sklir ut;
ta av dekselet.
For å montere dekselet, gå frem som
forklart nedenfor:
kople lokket til boksen på riktig
måte;
trykke ned skruen helt, ved hjelp av
en spesiell Phillips skrutrekker som
følger med;
drei samtidig sakte skruen med
klokken til den møter motstand (ikke
tvinge den over grensen);
løsne sakte skruen;
lukkingen signaliseres av at hele
skruens hode blir integrert på plass.Styreenhet motorrom Tilvalg kablet modul 1
(Versjoner 2.3 130 / 150 Multijet 2)
Tilvalg kablet modul 1
(2.3 150 ECOJET)
172F1A0216
173F1A0457-1
174F1A0458-1
158
