FIAT DUCATO 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

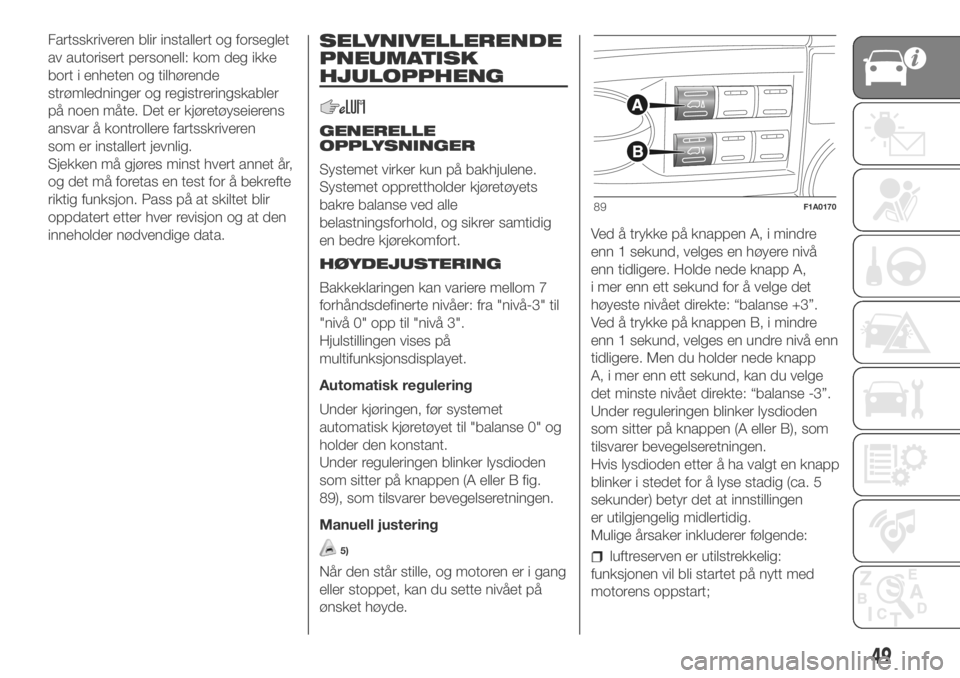

Fartsskriveren blir installert og forseglet
av autorisert personell: kom deg ikke
bort i enheten og tilhørende
strømledninger og registreringskabler
på noen måte. Det er kjøretøyseierens
ansvar å kontrollere fartsskriveren
som er installert jevnlig.
Sjekken må gjøres minst hvert annet år,
og det må foretas en test for å bekrefte
riktig funksjon. Pass på at skiltet blir
oppdatert etter hver revisjon og at den
inneholder nødvendige data.SELVNIVELLERENDE
PNEUMATISK
HJULOPPHENG
GENERELLE
OPPLYSNINGER
Systemet virker kun på bakhjulene.
Systemet opprettholder kjøretøyets
bakre balanse ved alle
belastningsforhold, og sikrer samtidig
en bedre kjørekomfort.
HØYDEJUSTERING
Bakkeklaringen kan variere mellom 7
forhåndsdefinerte nivåer: fra "nivå-3" til
"nivå 0" opp til "nivå 3".
Hjulstillingen vises på
multifunksjonsdisplayet.
Automatisk regulering
Under kjøringen, før systemet
automatisk kjøretøyet til "balanse 0" og
holder den konstant.
Under reguleringen blinker lysdioden
som sitter på knappen (A eller B fig.
89), som tilsvarer bevegelseretningen.
Manuell justering
5)
Når den står stille, og motoren er i gang
eller stoppet, kan du sette nivået på
ønsket høyde.Ved å trykke på knappen A, i mindre
enn 1 sekund, velges en høyere nivå
enn tidligere. Holde nede knapp A,
i mer enn ett sekund for å velge det
høyeste nivået direkte: “balanse +3”.
Ved å trykke på knappen B, i mindre
enn 1 sekund, velges en undre nivå enn
tidligere. Men du holder nede knapp
A, i mer enn ett sekund, kan du velge
det minste nivået direkte: “balanse -3”.
Under reguleringen blinker lysdioden
som sitter på knappen (A eller B), som
tilsvarer bevegelseretningen.
Hvis lysdioden etter å ha valgt en knapp
blinker i stedet for å lyse stadig (ca. 5
sekunder) betyr det at innstillingen
er utilgjengelig midlertidig.
Mulige årsaker inkluderer følgende:luftreserven er utilstrekkelig:
funksjonen vil bli startet på nytt med
motorens oppstart;
89F1A0170
49

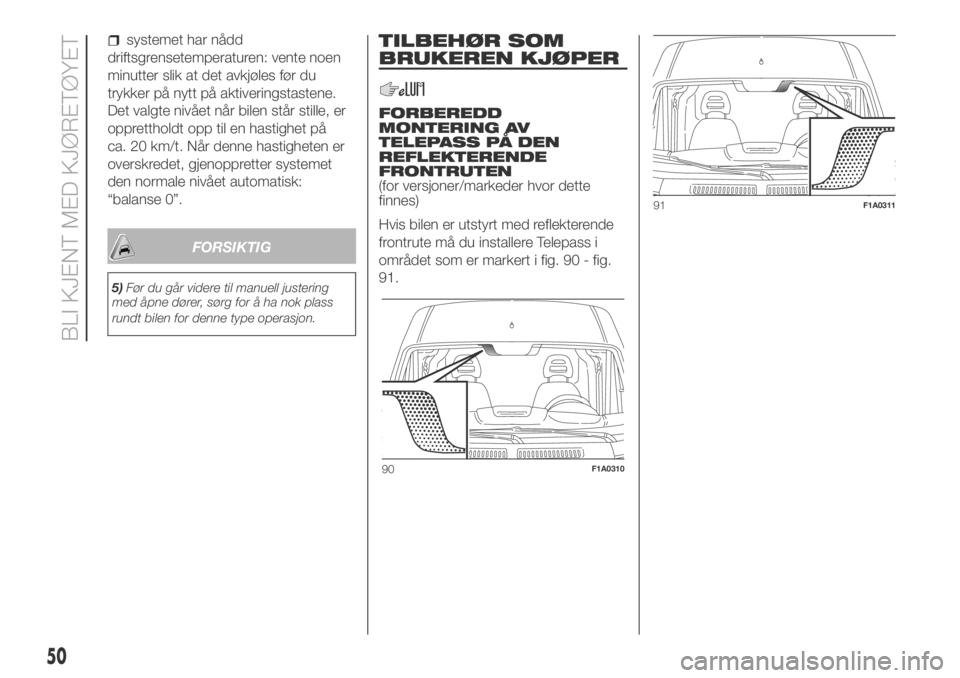

systemet har nådd
driftsgrensetemperaturen: vente noen
minutter slik at det avkjøles før du
trykker på nytt på aktiveringstastene.
Det valgte nivået når bilen står stille, er
opprettholdt opp til en hastighet på
ca. 20 km/t. Når denne hastigheten er
overskredet, gjenoppretter systemet
den normale nivået automatisk:
“balanse 0”.
FORSIKTIG
5)Før du går videre til manuell justering
med åpne dører, sørg for å ha nok plass
rundt bilen for denne type operasjon.
TILBEHØR SOM
BRUKEREN KJØPER
FORBEREDD
MONTERING AV
TELEPASS PÅ DEN
REFLEKTERENDE
FRONTRUTEN
(for versjoner/markeder hvor dette
finnes)
Hvis bilen er utstyrt med reflekterende
frontrute må du installere Telepass i
området som er markert i fig. 90 - fig.
91.
90F1A0310
91F1A0311
50
BLI KJENT MED KJØRETØYET

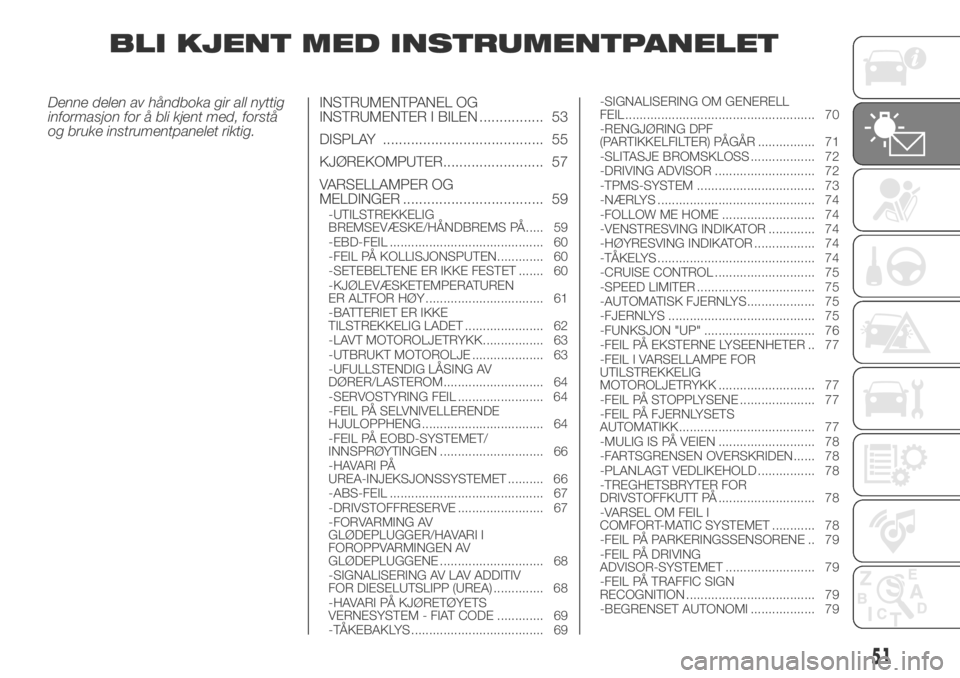

BLI KJENT MED INSTRUMENTPANELET
Denne delen av håndboka gir all nyttig
informasjon for å bli kjent med, forstå
og bruke instrumentpanelet riktig.INSTRUMENTPANEL OG
INSTRUMENTER I BILEN ................ 53
DISPLAY ........................................ 55
KJØREKOMPUTER......................... 57
VARSELLAMPER OG
MELDINGER ................................... 59
-UTILSTREKKELIG
BREMSEVÆSKE/HÅNDBREMS PÅ..... 59
-EBD-FEIL ........................................... 60
-FEIL PÅ KOLLISJONSPUTEN............. 60
-SETEBELTENE ER IKKE FESTET ....... 60
-KJØLEVÆSKETEMPERATUREN
ER ALTFOR HØY ................................. 61
-BATTERIET ER IKKE
TILSTREKKELIG LADET ...................... 62
-LAVT MOTOROLJETRYKK................. 63
-UTBRUKT MOTOROLJE .................... 63
-UFULLSTENDIG LÅSING AV
DØRER/LASTEROM............................ 64
-SERVOSTYRING FEIL ........................ 64
-FEIL PÅ SELVNIVELLERENDE
HJULOPPHENG .................................. 64
-FEIL PÅ EOBD-SYSTEMET/
INNSPRØYTINGEN ............................. 66
-HAVARI PÅ
UREA-INJEKSJONSSYSTEMET .......... 66
-ABS-FEIL ........................................... 67
-DRIVSTOFFRESERVE ........................ 67
-FORVARMING AV
GLØDEPLUGGER/HAVARI I
FOROPPVARMINGEN AV
GLØDEPLUGGENE ............................. 68
-SIGNALISERING AV LAV ADDITIV
FOR DIESELUTSLIPP (UREA) .............. 68
-HAVARI PÅ KJØRETØYETS
VERNESYSTEM - FIAT CODE ............. 69
-TÅKEBAKLYS ..................................... 69-SIGNALISERING OM GENERELL
FEIL ..................................................... 70
-RENGJØRING DPF
(PARTIKKELFILTER) PÅGÅR ................ 71
-SLITASJE BROMSKLOSS .................. 72
-DRIVING ADVISOR ............................ 72
-TPMS-SYSTEM ................................. 73
-NÆRLYS ............................................ 74
-FOLLOW ME HOME .......................... 74
-VENSTRESVING INDIKATOR ............. 74
-HØYRESVING INDIKATOR ................. 74
-TÅKELYS ............................................ 74
-CRUISE CONTROL ............................ 75
-SPEED LIMITER ................................. 75
-AUTOMATISK FJERNLYS................... 75
-FJERNLYS ......................................... 75
-FUNKSJON "UP" ............................... 76
-FEIL PÅ EKSTERNE LYSEENHETER .. 77
-FEIL I VARSELLAMPE FOR
UTILSTREKKELIG
MOTOROLJETRYKK ........................... 77
-FEIL PÅ STOPPLYSENE ..................... 77
-FEIL PÅ FJERNLYSETS
AUTOMATIKK...................................... 77
-MULIG IS PÅ VEIEN ........................... 78
-FARTSGRENSEN OVERSKRIDEN...... 78
-PLANLAGT VEDLIKEHOLD ................ 78
-TREGHETSBRYTER FOR
DRIVSTOFFKUTT PÅ ........................... 78
-VARSEL OM FEIL I
COMFORT-MATIC SYSTEMET ............ 78
-FEIL PÅ PARKERINGSSENSORENE .. 79
-FEIL PÅ DRIVING
ADVISOR-SYSTEMET ......................... 79
-FEIL PÅ TRAFFIC SIGN
RECOGNITION .................................... 79
-BEGRENSET AUTONOMI .................. 79
51

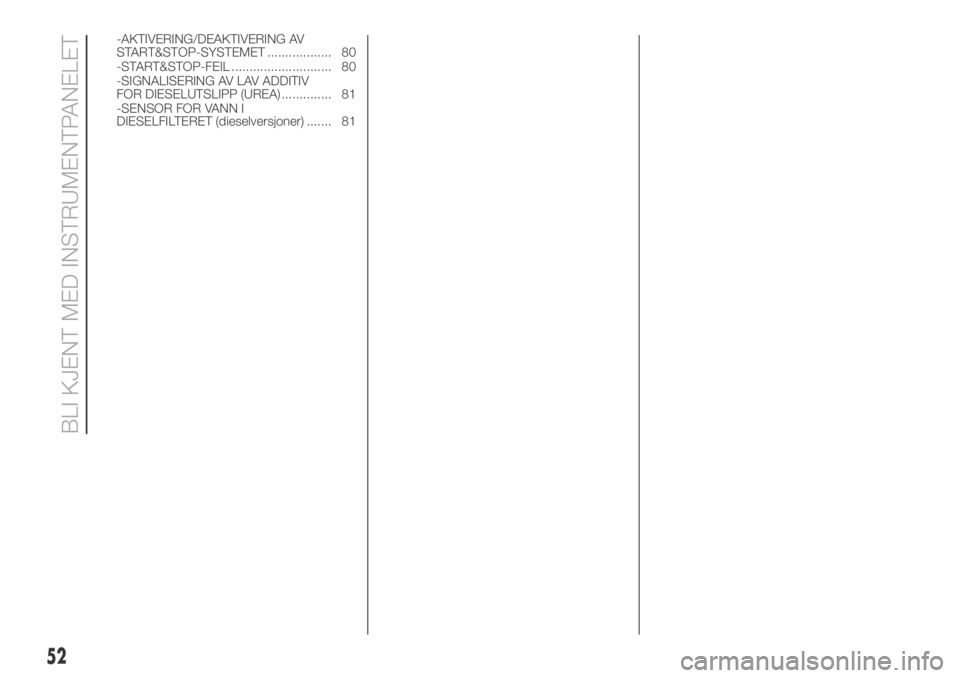

-AKTIVERING/DEAKTIVERING AV
START&STOP-SYSTEMET .................. 80
-START&STOP-FEIL ............................ 80
-SIGNALISERING AV LAV ADDITIV
FOR DIESELUTSLIPP (UREA) .............. 81
-SENSOR FOR VANN I
DIESELFILTERET (dieselversjoner) ....... 81
52
BLI KJENT MED INSTRUMENTPANELET

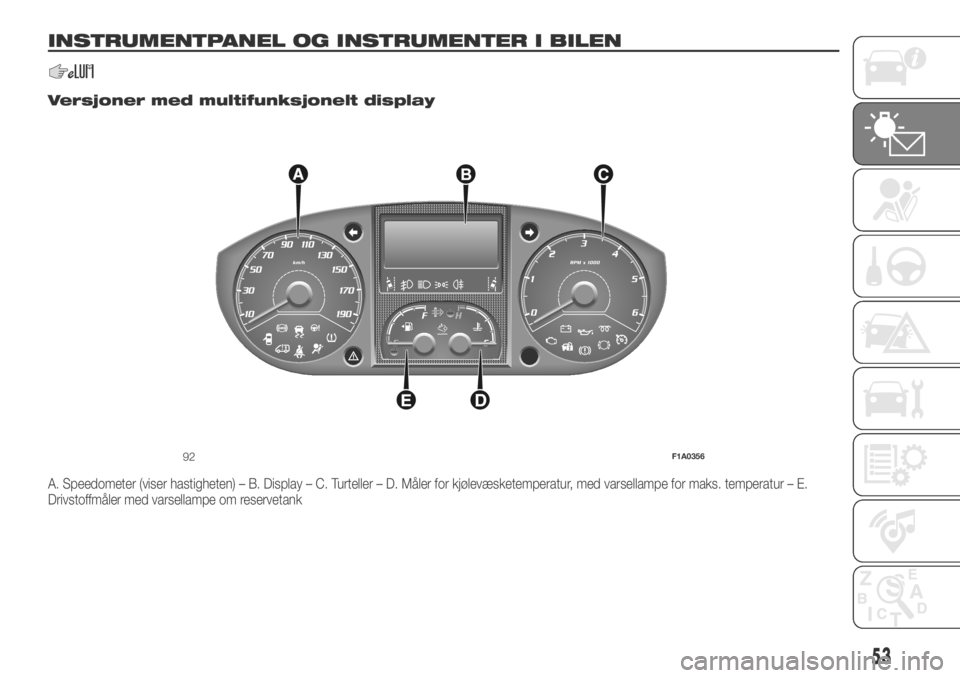

INSTRUMENTPANEL OG INSTRUMENTER I BILEN
.
Versjoner med multifunksjonelt display
A. Speedometer (viser hastigheten) – B. Display – C. Turteller – D. Måler for kjølevæsketemperatur, med varsellampe for maks. temperatur – E.
Drivstoffmåler med varsellampe om reservetank
92F1A0356
53

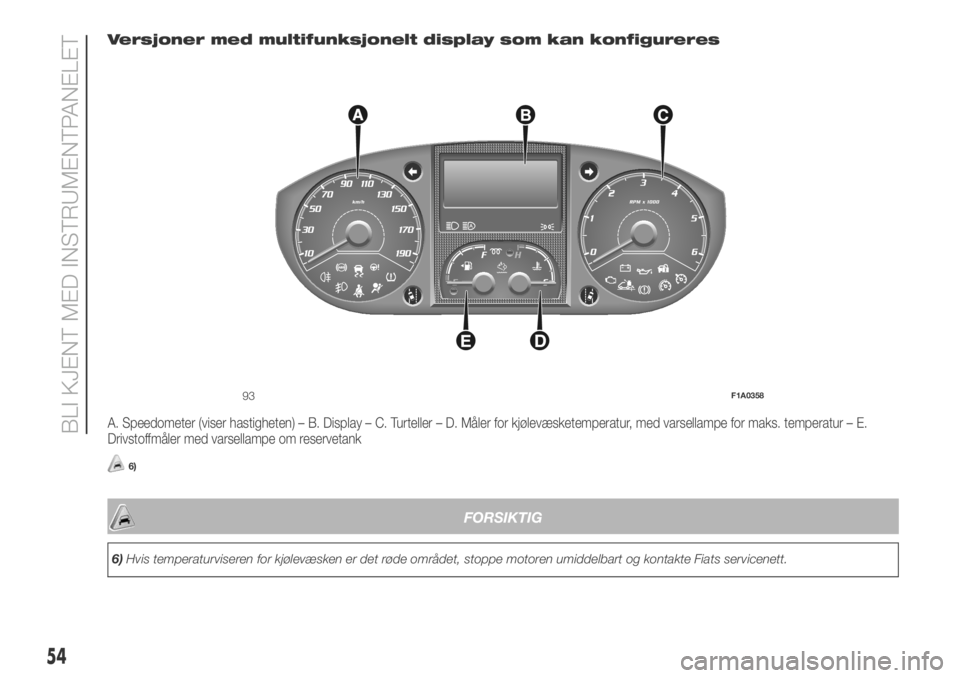

Versjoner med multifunksjonelt display som kan konfigureres
A. Speedometer (viser hastigheten) – B. Display – C. Turteller – D. Måler for kjølevæsketemperatur, med varsellampe for maks. temperatur – E.
Drivstoffmåler med varsellampe om reservetank
6)
FORSIKTIG
6)Hvis temperaturviseren for kjølevæsken er det røde området, stoppe motoren umiddelbart og kontakte Fiats servicenett.
93F1A0358
54
BLI KJENT MED INSTRUMENTPANELET

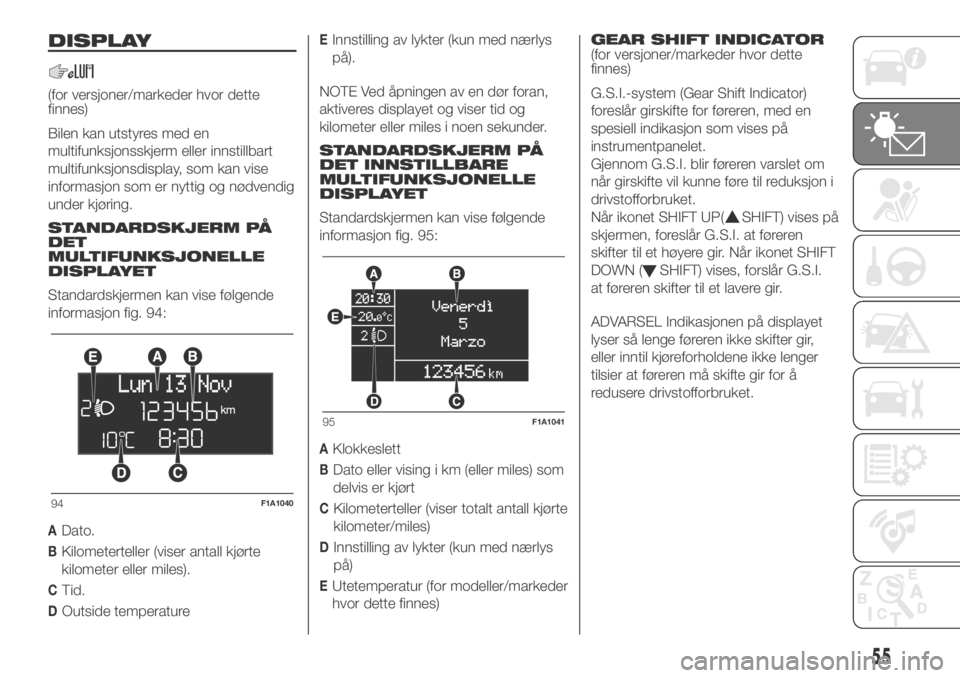

DISPLAY
(for versjoner/markeder hvor dette
finnes)
Bilen kan utstyres med en
multifunksjonsskjerm eller innstillbart
multifunksjonsdisplay, som kan vise
informasjon som er nyttig og nødvendig
under kjøring.
STANDARDSKJERM PÅ
DET
MULTIFUNKSJONELLE
DISPLAYET
Standardskjermen kan vise følgende
informasjon fig. 94:
ADato.
BKilometerteller (viser antall kjørte
kilometer eller miles).
CTid.
DOutside temperature
EInnstilling av lykter (kun med nærlys
på).
NOTE Ved åpningen av en dør foran,
aktiveres displayet og viser tid og
kilometer eller miles i noen sekunder.
STANDARDSKJERM PÅ
DET INNSTILLBARE
MULTIFUNKSJONELLE
DISPLAYET
Standardskjermen kan vise følgende
informasjon fig. 95:
AKlokkeslett
BDato eller vising i km (eller miles) som
delvis er kjørt
CKilometerteller (viser totalt antall kjørte
kilometer/miles)
DInnstilling av lykter (kun med nærlys
på)
EUtetemperatur (for modeller/markeder
hvor dette finnes)GEAR SHIFT INDICATOR
(for versjoner/markeder hvor dette
finnes)
G.S.I.-system (Gear Shift Indicator)
foreslår girskifte for føreren, med en
spesiell indikasjon som vises på
instrumentpanelet.
Gjennom G.S.I. blir føreren varslet om
når girskifte vil kunne føre til reduksjon i
drivstofforbruket.
Når ikonet SHIFT UP
SHIFT) vises på
skjermen, foreslår G.S.I. at føreren
skifter til et høyere gir. Når ikonet SHIFT
DOWN (
SHIFT) vises, forslår G.S.I.
at føreren skifter til et lavere gir.
ADVARSEL Indikasjonen på displayet
lyser så lenge føreren ikke skifter gir,
eller inntil kjøreforholdene ikke lenger
tilsier at føreren må skifte gir for å
redusere drivstofforbruket.
94F1A1040
95F1A1041
55
(

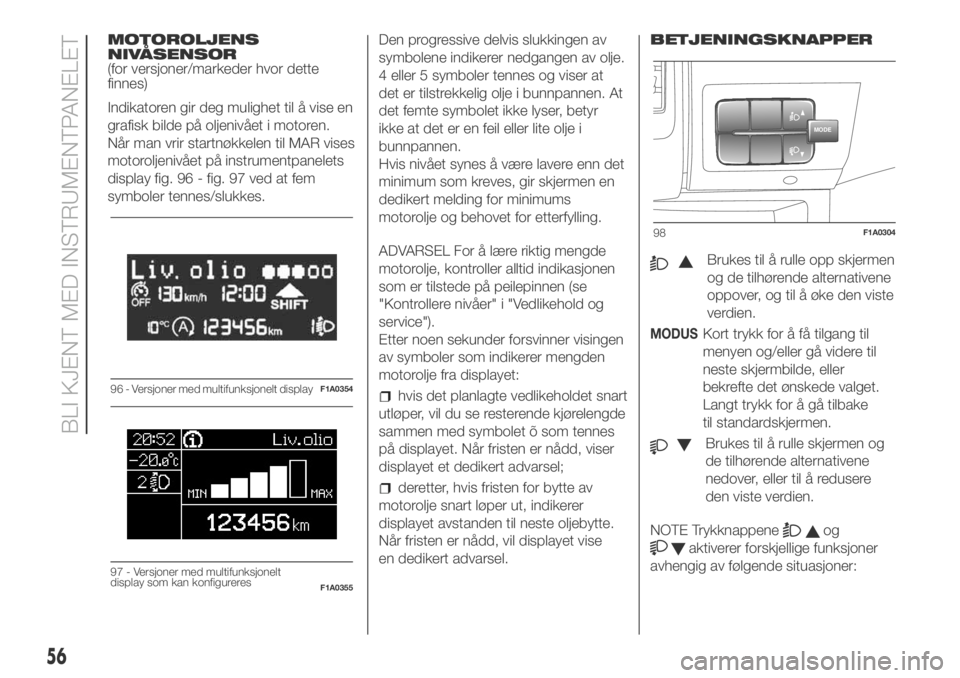

MOTOROLJENS
NIVÅSENSOR
(for versjoner/markeder hvor dette
finnes)
Indikatoren gir deg mulighet til å vise en
grafisk bilde på oljenivået i motoren.
Når man vrir startnøkkelen til MAR vises
motoroljenivået på instrumentpanelets
display fig. 96 - fig. 97 ved at fem
symboler tennes/slukkes.Den progressive delvis slukkingen av
symbolene indikerer nedgangen av olje.
4 eller 5 symboler tennes og viser at
det er tilstrekkelig olje i bunnpannen. At
det femte symbolet ikke lyser, betyr
ikke at det er en feil eller lite olje i
bunnpannen.
Hvis nivået synes å være lavere enn det
minimum som kreves, gir skjermen en
dedikert melding for minimums
motorolje og behovet for etterfylling.
ADVARSEL For å lære riktig mengde
motorolje, kontroller alltid indikasjonen
som er tilstede på peilepinnen (se
"Kontrollere nivåer" i "Vedlikehold og
service").
Etter noen sekunder forsvinner visingen
av symboler som indikerer mengden
motorolje fra displayet:
hvis det planlagte vedlikeholdet snart
utløper, vil du se resterende kjørelengde
sammen med symbolet õ som tennes
på displayet. Når fristen er nådd, viser
displayet et dedikert advarsel;
deretter, hvis fristen for bytte av
motorolje snart løper ut, indikerer
displayet avstanden til neste oljebytte.
Når fristen er nådd, vil displayet vise
en dedikert advarsel.BETJENINGSKNAPPER
Brukes til å rulle opp skjermen
og de tilhørende alternativene
oppover, og til å øke den viste
verdien.
MODUSKort trykk for å få tilgang til
menyen og/eller gå videre til
neste skjermbilde, eller
bekrefte det ønskede valget.
Langt trykk for å gå tilbake
til standardskjermen.
Brukes til å rulle skjermen og
de tilhørende alternativene
nedover, eller til å redusere
den viste verdien.
NOTE Trykknappene
og
aktiverer forskjellige funksjoner
avhengig av følgende situasjoner:
96 - Versjoner med multifunksjonelt displayF1A0354
Liv.olio
MAX MIN
97 - Versjoner med multifunksjonelt
display som kan konfigureresF1A0355
MODE
98F1A0304
56
BLI KJENT MED INSTRUMENTPANELET

Justering av belysningen inne i
bilen
- med aktiverte posisjonslys og aktiv
standardskjerm, kan du regulere
lysintensiteten i kjøretøyets kupé.
Innstillingsmeny
- i menyen kan du skyve opp eller ned;
- under innstillingen muliggjør den
øking eller minking.
INNSTILLINGSMENY
Funksjoner i
oppsettmenyen
Oppsettmenyen kan aktiveres med et
kort trykk på MODE-knappen.
Menyen består av følgende funksjoner:
Menu
Lighting
Justeringsanordning lyktinnstilling
Speed beep
Headlight sensitivity
Cornering-lys
Regnsensor
Enable Trip B
Traffic sign
Set time
Set date
Autoclose
Units
Language
Buzzer volume
Service
Front passenger airbag
Daytime Running Lights
Automatisk fjernlys
Exit menu
Med enkelte trykk på knappene
ellerkan du bevege deg i
oppsettmenyen.
Behandlingsmodusene skiller seg fra
hverandre avhengig av egenskapene til
valgt alternativ.
KJØREKOMPUTER
KORT GAGT
Med kjørecomputeren kan du vise
data om bilens driftsstatus når
startnøkkelen står o MAR. Denne
funksjonen består av to separate
"turer", "Trip A" og "Trip B". De vil
overvåke kjøretøyets "komplette
misjon" (kjøring) uavhengig av
hverandre. Begge funksjonene kan
nullstilles (reset - start en ny
oppgave).
"Trip A" og tillater visualisering av
følgende verdier:
Outside temperature
Range
Travel Distance A (kjøreavstand)
Avg Fuel Consumption A
(gjennomsnittlig drivstofforbruk)
Midlertidig forbruk
Avg Speed A
(gjennomsnittshastighet)
Travel Time A (kjøretid)
Reset Trip A
57

"Trip B", som bare er tilgjengelig på
multifunksjonsdisplayet, tillater visning
av følgende verdier:
Kjøreavstand B
Gjennomsnittlig forbruk B
Gjennomsnittlig hastighet B
Kjøretid B (kjøringens varighet)
7)
Lukke trip
Du går automatisk ut av TRIP-
funksjonen når alle verdiene vises eller
ved å holde MODE-knappen inne i
mer enn 1 sekund.
FORSIKTIG
7)"Trip B" er en funksjon som kan
utelukkes (se avsnittet "Aktivere Trip B").
Indikasjonene "Range" og "Current fuel"
kan ikke tilbakestilles.
58
BLI KJENT MED INSTRUMENTPANELET
