56)Ha a gépkocsit hideg időben,
hosszabb időre le akarjuk állítani, vegyük ki
az akkumulátort, és tároljuk meleg helyen,
hogy elkerüljük az elektrolit befagyását.
FIGYELMEZTETÉS
5)Az akkumulátorok a környezetre
rendkívül káros anyagokat tartalmaznak.
Ezért az akkumulátor cseréjét is egy Fiat
márkaszervizben végeztessük el, ahol
rendelkezésre állnak a törvényileg előírt és
a környezetvédelmi követelményeknek
megfelelő berendezések.

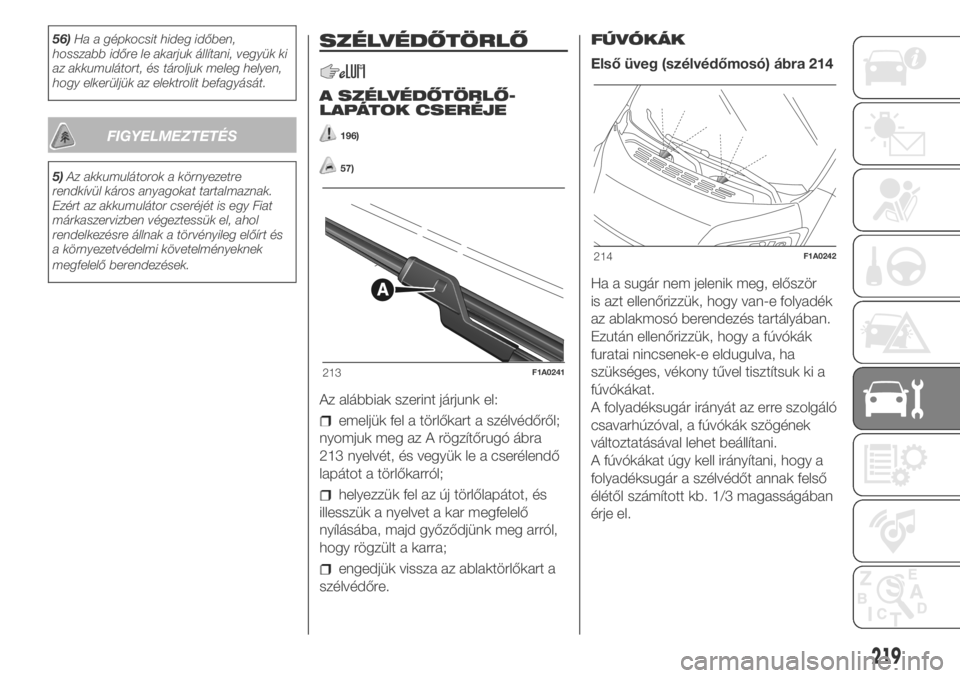

SZÉLVÉDŐTÖRLŐ
A SZÉLVÉDŐTÖRLŐ-
LAPÁTOK CSERÉJE
196)
57)
Az alábbiak szerint járjunk el:
emeljük fel a törlőkart a szélvédőről;
nyomjuk meg az A rögzítőrugó ábra
213 nyelvét, és vegyük le a cserélendő
lapátot a törlőkarról;
helyezzük fel az új törlőlapátot, és
illesszük a nyelvet a kar megfelelő
nyílásába, majd győződjünk meg arról,
hogy rögzült a karra;
engedjük vissza az ablaktörlőkart a
szélvédőre.FÚVÓKÁK
Első üveg (szélvédőmosó) ábra 214
Ha a sugár nem jelenik meg, először
is azt ellenőrizzük, hogy van-e folyadék
az ablakmosó berendezés tartályában.
Ezután ellenőrizzük, hogy a fúvókák
furatai nincsenek-e eldugulva, ha
szükséges, vékony tűvel tisztítsuk ki a
fúvókákat.
A folyadéksugár irányát az erre szolgáló
csavarhúzóval, a fúvókák szögének
változtatásával lehet beállítani.
A fúvókákat úgy kell irányítani, hogy a
folyadéksugár a szélvédőt annak felső
élétől számított kb. 1/3 magasságában
érje el.
213F1A0241
214F1A0242
219

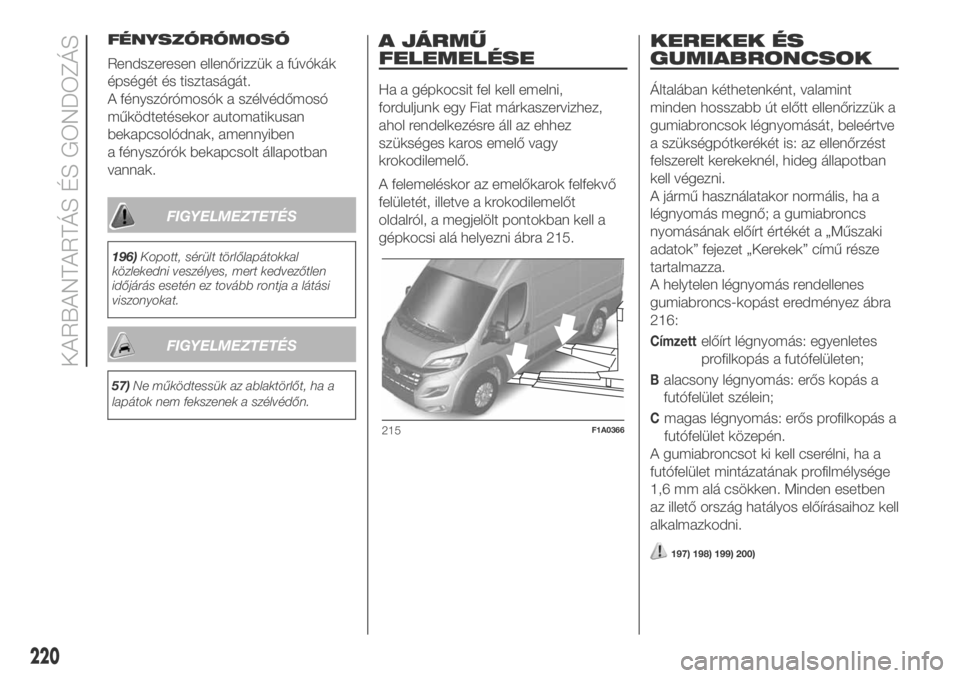

FÉNYSZÓRÓMOSÓ
Rendszeresen ellenőrizzük a fúvókák
épségét és tisztaságát.
A fényszórómosók a szélvédőmosó
működtetésekor automatikusan
bekapcsolódnak, amennyiben
a fényszórók bekapcsolt állapotban
vannak.
FIGYELMEZTETÉS
196)Kopott, sérült törlőlapátokkal
közlekedni veszélyes, mert kedvezőtlen
időjárás esetén ez tovább rontja a látási
viszonyokat.
FIGYELMEZTETÉS
57)Ne működtessük az ablaktörlőt, ha a
lapátok nem fekszenek a szélvédőn.
A JÁRMŰ
FELEMELÉSE
Ha a gépkocsit fel kell emelni,
forduljunk egy Fiat márkaszervizhez,
ahol rendelkezésre áll az ehhez
szükséges karos emelő vagy
krokodilemelő.
A felemeléskor az emelőkarok felfekvő
felületét, illetve a krokodilemelőt
oldalról, a megjelölt pontokban kell a
gépkocsi alá helyezni ábra 215.
KEREKEK ÉS
GUMIABRONCSOK
Általában kéthetenként, valamint
minden hosszabb út előtt ellenőrizzük a
gumiabroncsok légnyomását, beleértve
a szükségpótkerékét is: az ellenőrzést
felszerelt kerekeknél, hideg állapotban
kell végezni.
A jármű használatakor normális, ha a
légnyomás megnő; a gumiabroncs
nyomásának előírt értékét a „Műszaki
adatok” fejezet „Kerekek” című része
tartalmazza.

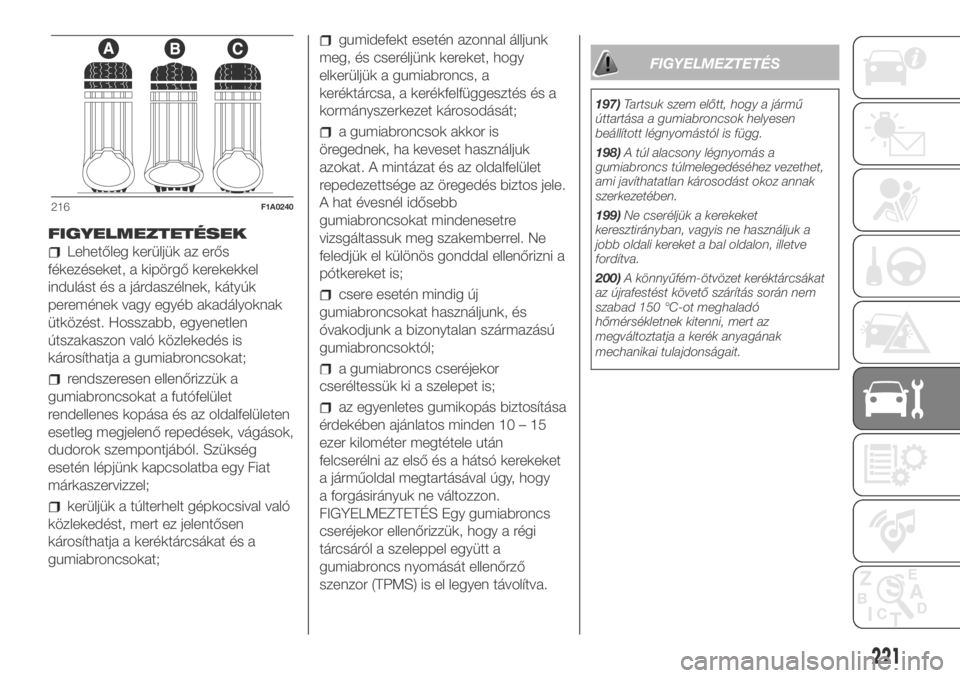

A helytelen légnyomás rendellenes
gumiabroncs-kopást eredményez ábra
216:
Címzettelőírt légnyomás: egyenletes
profilkopás a futófelületen;
Balacsony légnyomás: erős kopás a
futófelület szélein;
Cmagas légnyomás: erős profilkopás a
futófelület közepén.
A gumiabroncsot ki kell cserélni, ha a
futófelület mintázatának profilmélysége
1,6 mm alá csökken. Minden esetben
az illető ország hatályos előírásaihoz kell
alkalmazkodni.
197) 198) 199) 200)
215F1A0366
220
KARBANTARTÁS ÉS GONDOZÁS

FIGYELMEZTETÉSEK
Lehetőleg kerüljük az erős
fékezéseket, a kipörgő kerekekkel
indulást és a járdaszélnek, kátyúk
peremének vagy egyéb akadályoknak
ütközést. Hosszabb, egyenetlen
útszakaszon való közlekedés is
károsíthatja a gumiabroncsokat;
rendszeresen ellenőrizzük a
gumiabroncsokat a futófelület
rendellenes kopása és az oldalfelületen
esetleg megjelenő repedések, vágások,
dudorok szempontjából. Szükség
esetén lépjünk kapcsolatba egy Fiat
márkaszervizzel;
kerüljük a túlterhelt gépkocsival való
közlekedést, mert ez jelentősen
károsíthatja a keréktárcsákat és a
gumiabroncsokat;
gumidefekt esetén azonnal álljunk
meg, és cseréljünk kereket, hogy
elkerüljük a gumiabroncs, a
keréktárcsa, a kerékfelfüggesztés és a
kormányszerkezet károsodását;
a gumiabroncsok akkor is
öregednek, ha keveset használjuk
azokat. A mintázat és az oldalfelület
repedezettsége az öregedés biztos jele.
A hat évesnél idősebb
gumiabroncsokat mindenesetre
vizsgáltassuk meg szakemberrel. Ne
feledjük el különös gonddal ellenőrizni a
pótkereket is;
csere esetén mindig új
gumiabroncsokat használjunk, és
óvakodjunk a bizonytalan származású
gumiabroncsoktól;
a gumiabroncs cseréjekor
cseréltessük ki a szelepet is;
az egyenletes gumikopás biztosítása
érdekében ajánlatos minden 10 – 15
ezer kilométer megtétele után
felcserélni az első és a hátsó kerekeket
a járműoldal megtartásával úgy, hogy
a forgásirányuk ne változzon.
FIGYELMEZTETÉS Egy gumiabroncs
cseréjekor ellenőrizzük, hogy a régi
tárcsáról a szeleppel együtt a
gumiabroncs nyomását ellenőrző
szenzor (TPMS) is el legyen távolítva.
FIGYELMEZTETÉS
197)Tartsuk szem előtt, hogy a jármű
úttartása a gumiabroncsok helyesen
beállított légnyomástól is függ.
198)A túl alacsony légnyomás a
gumiabroncs túlmelegedéséhez vezethet,
ami javíthatatlan károsodást okoz annak
szerkezetében.
199)Ne cseréljük a kerekeket
keresztirányban, vagyis ne használjuk a
jobb oldali kereket a bal oldalon, illetve
fordítva.
200)A könnyűfém-ötvözet keréktárcsákat
az újrafestést követő szárítás során nem
szabad 150 °C-ot meghaladó
hőmérsékletnek kitenni, mert az
megváltoztatja a kerék anyagának
mechanikai tulajdonságait.
216F1A0240
221

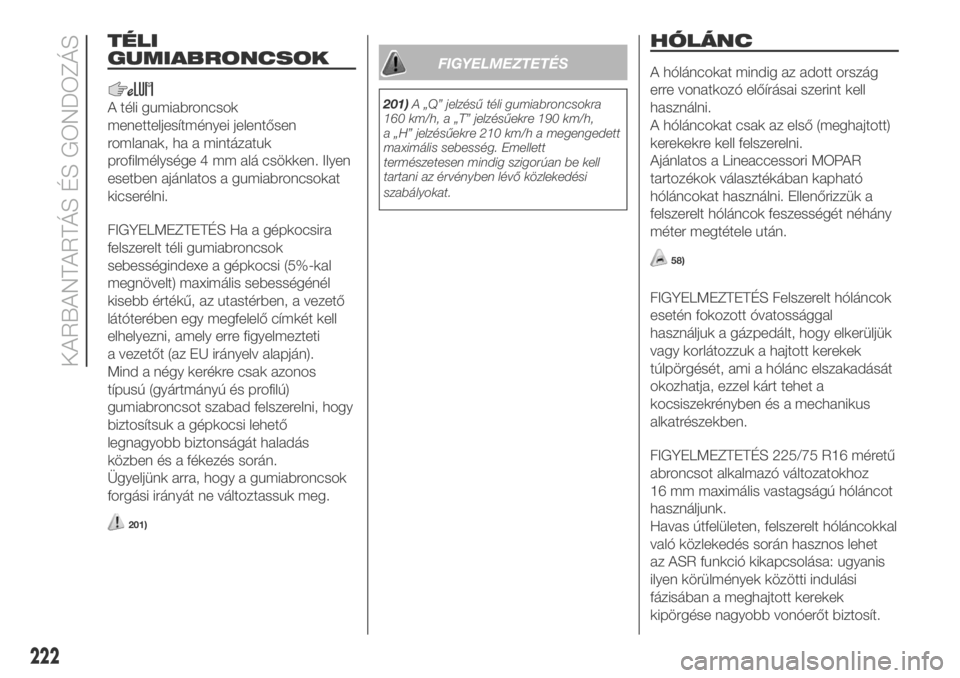

TÉLI
GUMIABRONCSOK
A téli gumiabroncsok
menetteljesítményei jelentősen
romlanak, ha a mintázatuk
profilmélysége 4 mm alá csökken. Ilyen
esetben ajánlatos a gumiabroncsokat
kicserélni.
FIGYELMEZTETÉS Ha a gépkocsira
felszerelt téli gumiabroncsok
sebességindexe a gépkocsi (5%-kal
megnövelt) maximális sebességénél
kisebb értékű, az utastérben, a vezető
látóterében egy megfelelő címkét kell
elhelyezni, amely erre figyelmezteti
a vezetőt (az EU irányelv alapján).
Mind a négy kerékre csak azonos
típusú (gyártmányú és profilú)
gumiabroncsot szabad felszerelni, hogy
biztosítsuk a gépkocsi lehető
legnagyobb biztonságát haladás
közben és a fékezés során.
Ügyeljünk arra, hogy a gumiabroncsok
forgási irányát ne változtassuk meg.
201)
FIGYELMEZTETÉS
201)A „Q” jelzésű téli gumiabroncsokra
160 km/h, a „T” jelzésűekre 190 km/h,
a „H” jelzésűekre 210 km/h a megengedett
maximális sebesség. Emellett
természetesen mindig szigorúan be kell
tartani az érvényben lévő közlekedési
szabályokat.
HÓLÁNC
A hóláncokat mindig az adott ország
erre vonatkozó előírásai szerint kell
használni.
A hóláncokat csak az első (meghajtott)
kerekekre kell felszerelni.
Ajánlatos a Lineaccessori MOPAR
tartozékok választékában kapható
hóláncokat használni. Ellenőrizzük a
felszerelt hóláncok feszességét néhány
méter megtétele után.
58)
FIGYELMEZTETÉS Felszerelt hóláncok
esetén fokozott óvatossággal
használjuk a gázpedált, hogy elkerüljük
vagy korlátozzuk a hajtott kerekek
túlpörgését, ami a hólánc elszakadását
okozhatja, ezzel kárt tehet a
kocsiszekrényben és a mechanikus
alkatrészekben.
FIGYELMEZTETÉS 225/75 R16 méretű
abroncsot alkalmazó változatokhoz
16 mm maximális vastagságú hóláncot
használjunk.
Havas útfelületen, felszerelt hóláncokkal
való közlekedés során hasznos lehet
az ASR funkció kikapcsolása: ugyanis
ilyen körülmények közötti indulási
fázisában a meghajtott kerekek
kipörgése nagyobb vonóerőt biztosít.
222
KARBANTARTÁS ÉS GONDOZÁS

FIGYELMEZTETÉS
58)A felszerelt hóláncokkal csak mérsékelt
sebességgel közlekedjünk: ne lépjük túl
az 50 km/h-t. Ügyeljünk a gödrökre, ne
hajtsunk fel a járdaszélre, és ne
közlekedjünk tartósan hómentes utakon,
hogy kíméljük a járművet és az
útburkolatot.

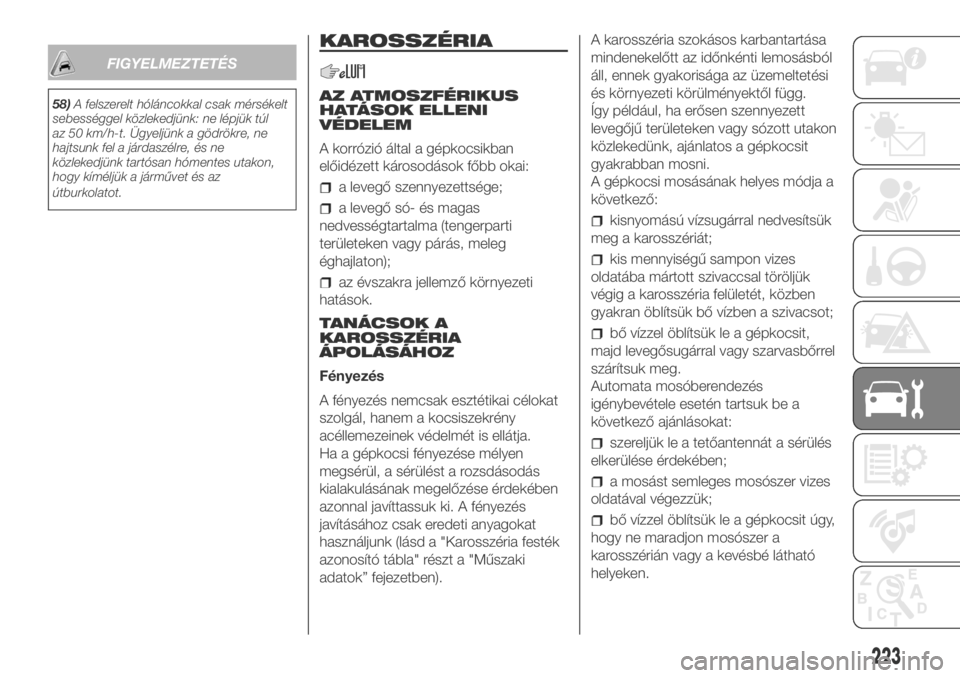

KAROSSZÉRIA
AZ ATMOSZFÉRIKUS
HATÁSOK ELLENI
VÉDELEM
A korrózió által a gépkocsikban
előidézett károsodások főbb okai:
a levegő szennyezettsége;
a levegő só- és magas
nedvességtartalma (tengerparti
területeken vagy párás, meleg
éghajlaton);
az évszakra jellemző környezeti
hatások.
TANÁCSOK A
KAROSSZÉRIA
ÁPOLÁSÁHOZ
Fényezés
A fényezés nemcsak esztétikai célokat
szolgál, hanem a kocsiszekrény
acéllemezeinek védelmét is ellátja.
Ha a gépkocsi fényezése mélyen
megsérül, a sérülést a rozsdásodás
kialakulásának megelőzése érdekében
azonnal javíttassuk ki. A fényezés
javításához csak eredeti anyagokat
használjunk (lásd a "Karosszéria festék
azonosító tábla" részt a "Műszaki
adatok” fejezetben).A karosszéria szokásos karbantartása
mindenekelőtt az időnkénti lemosásból
áll, ennek gyakorisága az üzemeltetési
és környezeti körülményektől függ.
Így például, ha erősen szennyezett
levegőjű területeken vagy sózott utakon
közlekedünk, ajánlatos a gépkocsit
gyakrabban mosni.
A gépkocsi mosásának helyes módja a
következő:
kisnyomású vízsugárral nedvesítsük
meg a karosszériát;
kis mennyiségű sampon vizes
oldatába mártott szivaccsal töröljük
végig a karosszéria felületét, közben
gyakran öblítsük bő vízben a szivacsot;
bő vízzel öblítsük le a gépkocsit,
majd levegősugárral vagy szarvasbőrrel
szárítsuk meg.
Automata mosóberendezés
igénybevétele esetén tartsuk be a
következő ajánlásokat:
szereljük le a tetőantennát a sérülés
elkerülése érdekében;
a mosást semleges mosószer vizes
oldatával végezzük;
bő vízzel öblítsük le a gépkocsit úgy,
hogy ne maradjon mosószer a
karosszérián vagy a kevésbé látható
helyeken.
223

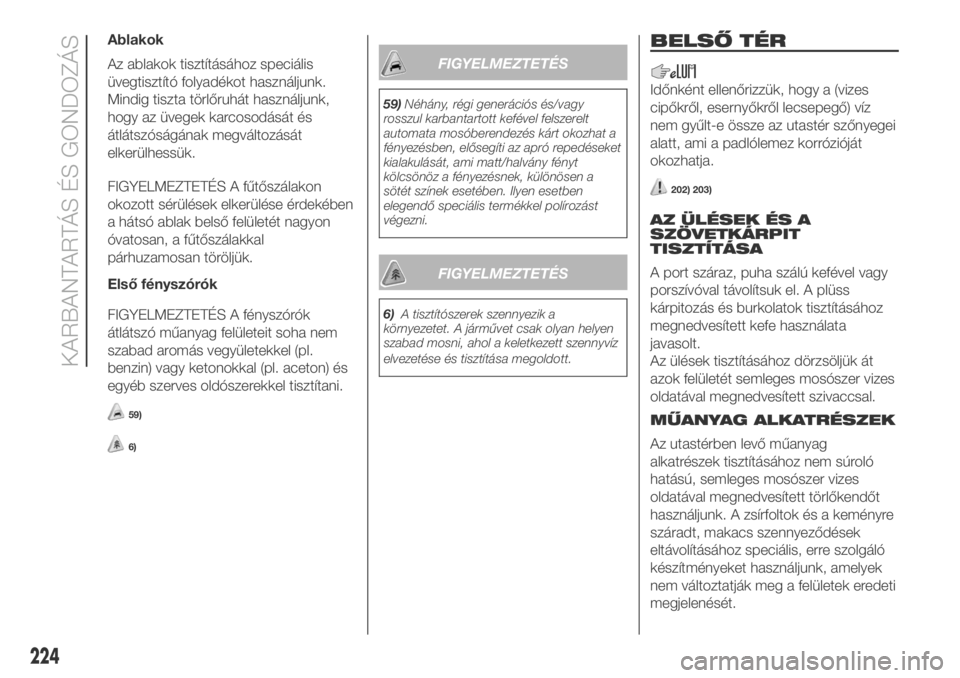

Ablakok
Az ablakok tisztításához speciális
üvegtisztító folyadékot használjunk.
Mindig tiszta törlőruhát használjunk,
hogy az üvegek karcosodását és
átlátszóságának megváltozását
elkerülhessük.
FIGYELMEZTETÉS A fűtőszálakon
okozott sérülések elkerülése érdekében
a hátsó ablak belső felületét nagyon
óvatosan, a fűtőszálakkal
párhuzamosan töröljük.
Első fényszórók
FIGYELMEZTETÉS A fényszórók
átlátszó műanyag felületeit soha nem
szabad aromás vegyületekkel (pl.
benzin) vagy ketonokkal (pl. aceton) és
egyéb szerves oldószerekkel tisztítani.
59)
6)
FIGYELMEZTETÉS
59)Néhány, régi generációs és/vagy
rosszul karbantartott kefével felszerelt
automata mosóberendezés kárt okozhat a
fényezésben, elősegíti az apró repedéseket
kialakulását, ami matt/halvány fényt
kölcsönöz a fényezésnek, különösen a
sötét színek esetében. Ilyen esetben
elegendő speciális termékkel polírozást
végezni.
FIGYELMEZTETÉS
6)A tisztítószerek szennyezik a
környezetet. A járművet csak olyan helyen
szabad mosni, ahol a keletkezett szennyvíz
elvezetése és tisztítása megoldott.
BELSŐ TÉR
Időnként ellenőrizzük, hogy a (vizes
cipőkről, esernyőkről lecsepegő) víz
nem gyűlt-e össze az utastér szőnyegei
alatt, ami a padlólemez korrózióját
okozhatja.
202) 203)
AZ ÜLÉSEK ÉS A
SZÖVETKÁRPIT
TISZTÍTÁSA
A port száraz, puha szálú kefével vagy
porszívóval távolítsuk el. A plüss
kárpitozás és burkolatok tisztításához
megnedvesített kefe használata
javasolt.
Az ülések tisztításához dörzsöljük át
azok felületét semleges mosószer vizes
oldatával megnedvesített szivaccsal.
MŰANYAG ALKATRÉSZEK
Az utastérben levő műanyag
alkatrészek tisztításához nem súroló
hatású, semleges mosószer vizes
oldatával megnedvesített törlőkendőt
használjunk. A zsírfoltok és a keményre
száradt, makacs szennyeződések
eltávolításához speciális, erre szolgáló
készítményeket használjunk, amelyek
nem változtatják meg a felületek eredeti
megjelenését.
224
KARBANTARTÁS ÉS GONDOZÁS

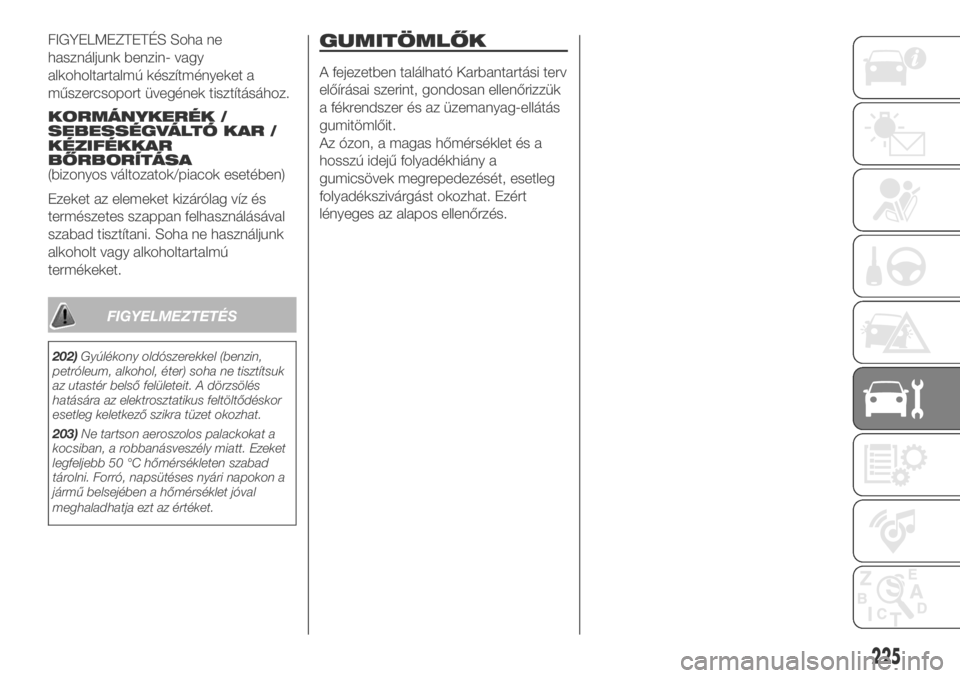

FIGYELMEZTETÉS Soha ne
használjunk benzin- vagy
alkoholtartalmú készítményeket a
műszercsoport üvegének tisztításához.
KORMÁNYKERÉK /
SEBESSÉGVÁLTÓ KAR /
KÉZIFÉKKAR
BŐRBORÍTÁSA
(bizonyos változatok/piacok esetében)
Ezeket az elemeket kizárólag víz és
természetes szappan felhasználásával
szabad tisztítani. Soha ne használjunk
alkoholt vagy alkoholtartalmú
termékeket.
FIGYELMEZTETÉS
202)Gyúlékony oldószerekkel (benzin,
petróleum, alkohol, éter) soha ne tisztítsuk
az utastér belső felületeit. A dörzsölés
hatására az elektrosztatikus feltöltődéskor
esetleg keletkező szikra tüzet okozhat.
203)Ne tartson aeroszolos palackokat a
kocsiban, a robbanásveszély miatt. Ezeket
legfeljebb 50 °C hőmérsékleten szabad
tárolni. Forró, napsütéses nyári napokon a
jármű belsejében a hőmérséklet jóval
meghaladhatja ezt az értéket.
GUMITÖMLŐK
A fejezetben található Karbantartási terv
előírásai szerint, gondosan ellenőrizzük
a fékrendszer és az üzemanyag-ellátás
gumitömlőit.
Az ózon, a magas hőmérséklet és a
hosszú idejű folyadékhiány a
gumicsövek megrepedezését, esetleg
folyadékszivárgást okozhat. Ezért
lényeges az alapos ellenőrzés.
225

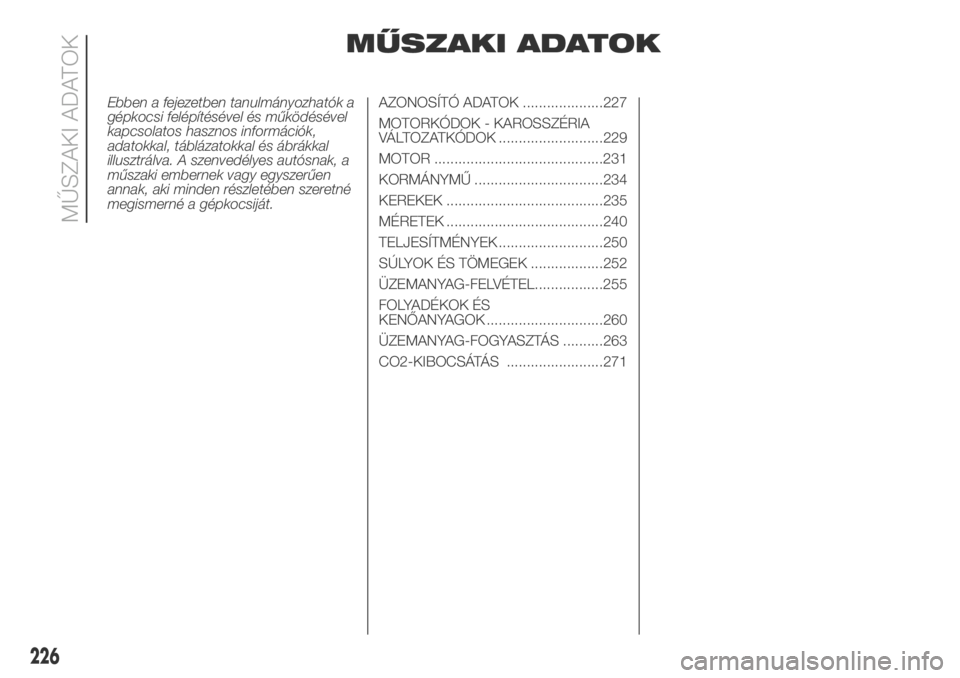

MŰSZAKI ADATOK
Ebben a fejezetben tanulmányozhatók a
gépkocsi felépítésével és működésével
kapcsolatos hasznos információk,
adatokkal, táblázatokkal és ábrákkal
illusztrálva. A szenvedélyes autósnak, a
műszaki embernek vagy egyszerűen
annak, aki minden részletében szeretné
megismerné a gépkocsiját.AZONOSÍTÓ ADATOK ....................227
MOTORKÓDOK - KAROSSZÉRIA
VÁLTOZATKÓDOK ..........................229
MOTOR ..........................................231
KORMÁNYMŰ ................................234
KEREKEK .......................................235
MÉRETEK .......................................240
TELJESÍTMÉNYEK ..........................250
SÚLYOK ÉS TÖMEGEK ..................252
ÜZEMANYAG-FELVÉTEL.................255
FOLYADÉKOK ÉS
KENŐANYAGOK .............................260
ÜZEMANYAG-FOGYASZTÁS ..........263
CO2-KIBOCSÁTÁS ........................271
226
MŰSZAKI ADATOK

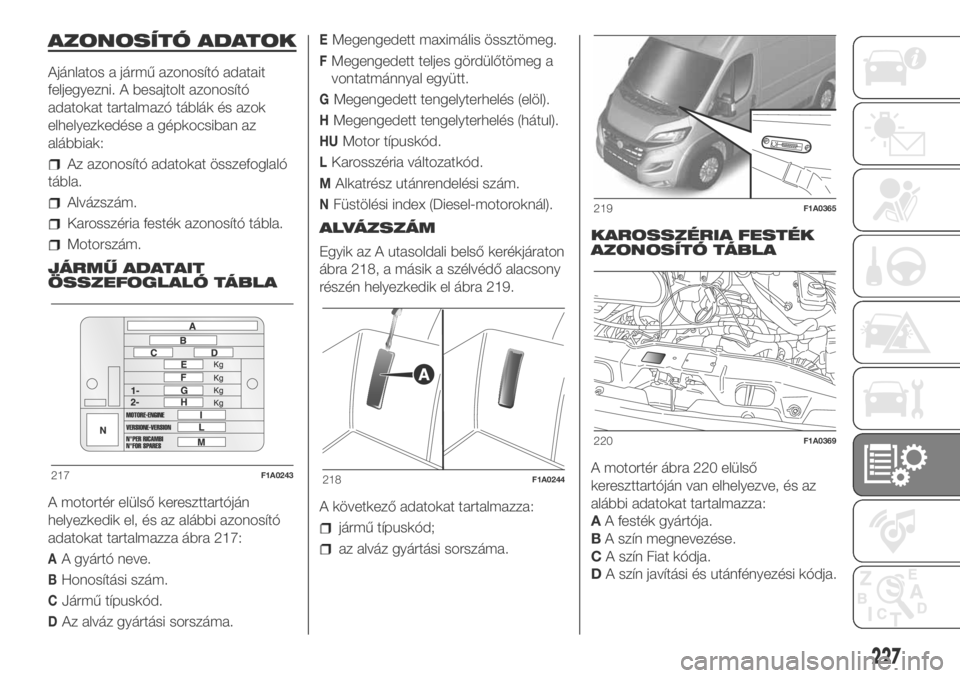

AZONOSÍTÓ ADATOK
Ajánlatos a jármű azonosító adatait
feljegyezni. A besajtolt azonosító
adatokat tartalmazó táblák és azok
elhelyezkedése a gépkocsiban az
alábbiak:
Az azonosító adatokat összefoglaló
tábla.
Alvázszám.
Karosszéria festék azonosító tábla.
Motorszám.
JÁRMŰ ADATAIT
ÖSSZEFOGLALÓ TÁBLA
A motortér elülső kereszttartóján
helyezkedik el, és az alábbi azonosító
adatokat tartalmazza ábra 217:
AA gyártó neve.
BHonosítási szám.
CJármű típuskód.
DAz alváz gyártási sorszáma.
EMegengedett maximális össztömeg.
FMegengedett teljes gördülőtömeg a
vontatmánnyal együtt.
GMegengedett tengelyterhelés (elöl).
HMegengedett tengelyterhelés (hátul).
HUMotor típuskód.
LKarosszéria változatkód.
MAlkatrész utánrendelési szám.
NFüstölési index (Diesel-motoroknál).
ALVÁZSZÁM
Egyik az A utasoldali belső kerékjáraton
ábra 218, a másik a szélvédő alacsony
részén helyezkedik el ábra 219.
A következő adatokat tartalmazza:
jármű típuskód;
az alváz gyártási sorszáma.KAROSSZÉRIA FESTÉK
AZONOSÍTÓ TÁBLA
A motortér ábra 220 elülső
kereszttartóján van elhelyezve, és az
alábbi adatokat tartalmazza:
AA festék gyártója.
BA szín megnevezése.
CA szín Fiat kódja.
DA szín javítási és utánfényezési kódja.
217F1A0243218F1A0244
219F1A0365
220F1A0369
227

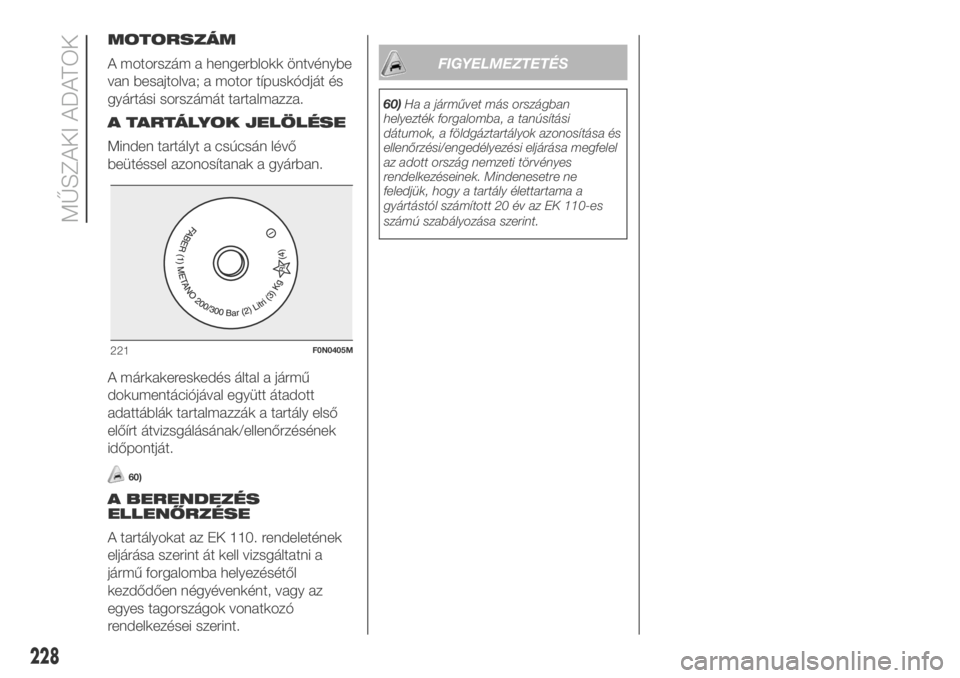

MOTORSZÁM
A motorszám a hengerblokk öntvénybe
van besajtolva; a motor típuskódját és
gyártási sorszámát tartalmazza.
A TARTÁLYOK JELÖLÉSE
Minden tartályt a csúcsán lévő
beütéssel azonosítanak a gyárban.
A márkakereskedés által a jármű
dokumentációjával együtt átadott
adattáblák tartalmazzák a tartály első
előírt átvizsgálásának/ellenőrzésének
időpontját.
60)
A BERENDEZÉS
ELLENŐRZÉSE
A tartályokat az EK 110. rendeletének
eljárása szerint át kell vizsgáltatni a
jármű forgalomba helyezésétől
kezdődően négyévenként, vagy az
egyes tagországok vonatkozó
rendelkezései szerint.
FIGYELMEZTETÉS
60)Ha a járművet más országban
helyezték forgalomba, a tanúsítási
dátumok, a földgáztartályok azonosítása és
ellenőrzési/engedélyezési eljárása megfelel
az adott ország nemzeti törvényes
rendelkezéseinek. Mindenesetre ne
feledjük, hogy a tartály élettartama a
gyártástól számított 20 év az EK 110-es
számú szabályozása szerint.
221F0N0405M
228
MŰSZAKI ADATOK
