FIAT DUCATO 2018 Manual de Uso e Manutenção (in Portuguese)

AQUECIMENTO E VENTILAÇÃO.
1. Difusor fixo superior – 2. Difusores centrais orientáveis – 3. Difusores fixos laterais – 4. Difusores laterais orientáveis – 5. Difusores inferiores para
os lugares dianteiros.
MODE
71F1A0302
39

COMANDOS DE
AQUECIMENTO E
VENTILAÇÃO

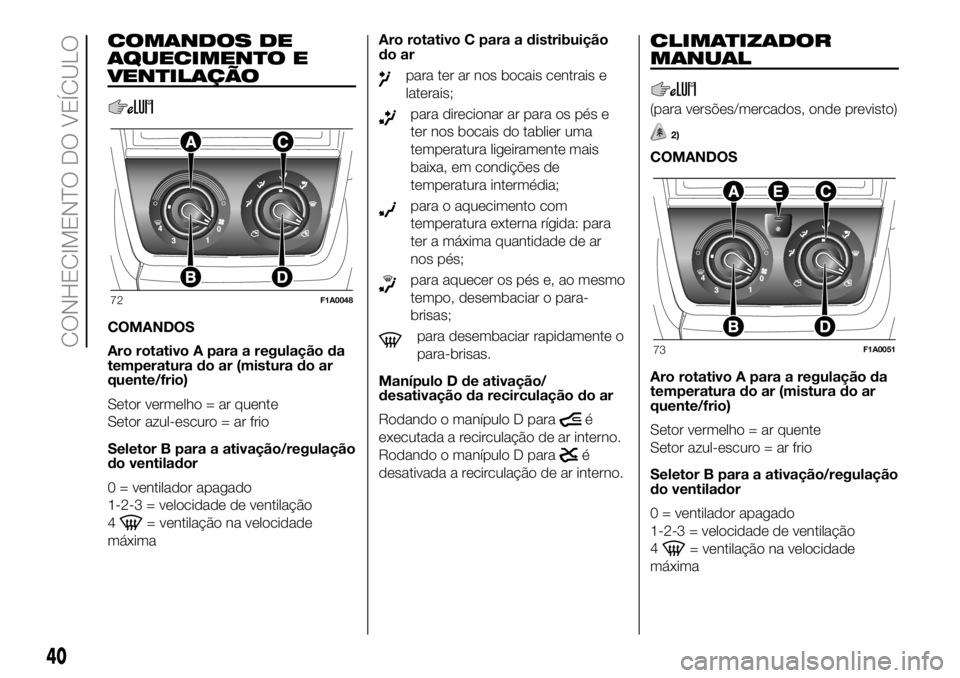

COMANDOS
Aro rotativo A para a regulação da
temperatura do ar (mistura do ar
quente/frio)
Setor vermelho = ar quente
Setor azul-escuro = ar frio
Seletor B para a ativação/regulação
do ventilador
0 = ventilador apagado
1-2-3 = velocidade de ventilação
4
= ventilação na velocidade
máximaAro rotativo C para a distribuição
do ar
para ter ar nos bocais centrais e
laterais;
para direcionar ar para os pés e
ter nos bocais do tablier uma
temperatura ligeiramente mais
baixa, em condições de
temperatura intermédia;
para o aquecimento com
temperatura externa rígida: para
ter a máxima quantidade de ar
nos pés;
para aquecer os pés e, ao mesmo
tempo, desembaciar o para-
brisas;
para desembaciar rapidamente o
para-brisas.
Manípulo D de ativação/
desativação da recirculação do ar
Rodando o manípulo D para
é
executada a recirculação de ar interno.
Rodando o manípulo D para
é
desativada a recirculação de ar interno.
CLIMATIZADOR
MANUAL
(para versões/mercados, onde previsto)
2)
COMANDOS
Aro rotativo A para a regulação da
temperatura do ar (mistura do ar
quente/frio)
Setor vermelho = ar quente
Setor azul-escuro = ar frio
Seletor B para a ativação/regulação
do ventilador
0 = ventilador apagado
1-2-3 = velocidade de ventilação
4
= ventilação na velocidade
máxima
72F1A0048
73F1A0051
40
CONHECIMENTO DO VEÍCULO

Aro rotativo C para a distribuição
do ar
para ter ar nos bocais centrais e
laterais;
para direcionar ar para os pés e
ter nos bocais do tablier uma
temperatura ligeiramente mais
baixa, em condições de
temperatura intermédia;
para o aquecimento com
temperatura externa rígida: para
ter a máxima quantidade de ar
nos pés;
para aquecer os pés e, ao mesmo
tempo, desembaciar o para-
brisas;
para desembaciar rapidamente o
para-brisas.
Manípulo D de ativação/
desativação da recirculação do ar
Ao premir o botão (LED no botão
aceso) efetua-se a ativação da
recirculação do ar interno.
Ao premir novamente o botão (LED no
botão apagado) efetua-se a
desativação da recirculação do ar
interno.Botão E para a ativação/
desativação do climatizador
Ao premir o botão (LED no botão
aceso) efetua-se a ativação do
climatizador.
Ao premir novamente o botão (LED no
botão desligado) desativa-se o
climatizador.
CLIMATIZADOR
AUTOMÁTICO
2)
(para versões/mercados, onde previsto)

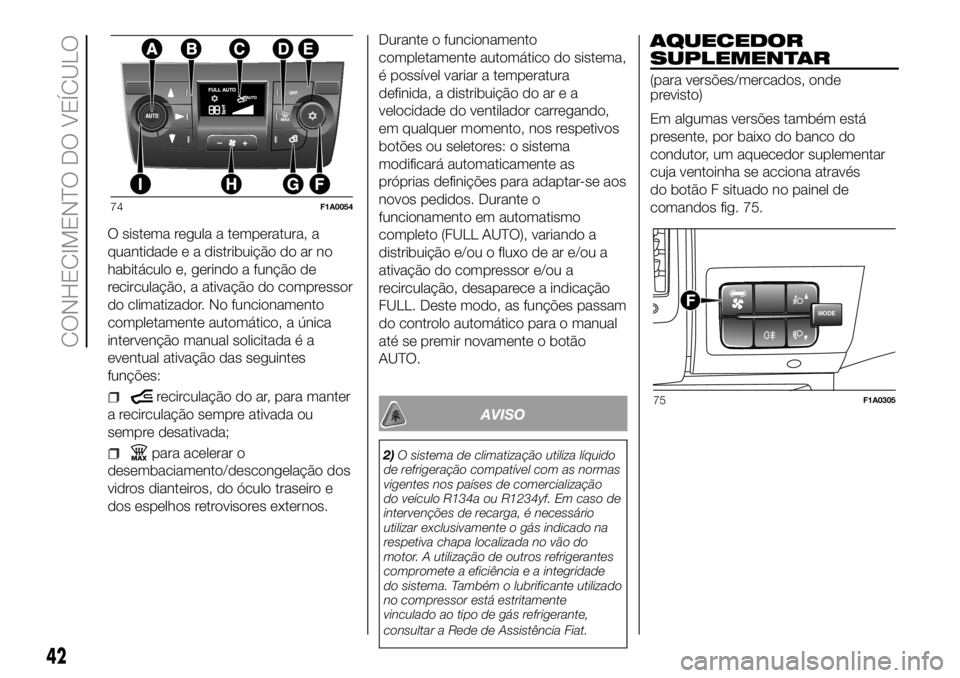

COMANDOS
ABotão AUTO para controlo
automático de todas as funções.
BBotão de escolha da distribuição do
ar.
CDisplay.
DBotão de comando da função MAX
DEF.
EBotão de desativação do sistema.
FBotão de comando de ativação/
desativação do compressor.
GBotão de comando da recirculação
do ar.
HBotões de comando de redução/
aumento da velocidade do ventilador.
IManípulo de comando de redução/
aumento da temperatura.
UTILIZAÇÃO DO SISTEMA
DE CLIMATIZAÇÃO
O sistema pode ser ativado de vários
modos, mas aconselha-se a ativá-lo
premindo o botão AUTO e rodando o
manípulo para escolher a temperatura
desejada no display.
41

O sistema regula a temperatura, a
quantidade e a distribuição do ar no
habitáculo e, gerindo a função de
recirculação, a ativação do compressor
do climatizador. No funcionamento
completamente automático, a única
intervenção manual solicitada é a
eventual ativação das seguintes
funções:
recirculação do ar, para manter
a recirculação sempre ativada ou
sempre desativada;
para acelerar o
desembaciamento/descongelação dos
vidros dianteiros, do óculo traseiro e
dos espelhos retrovisores externos.Durante o funcionamento
completamente automático do sistema,
é possível variar a temperatura
definida, a distribuição do ar e a
velocidade do ventilador carregando,
em qualquer momento, nos respetivos
botões ou seletores: o sistema
modificará automaticamente as
próprias definições para adaptar-se aos
novos pedidos. Durante o
funcionamento em automatismo
completo (FULL AUTO), variando a
distribuição e/ou o fluxo de ar e/ou a
ativação do compressor e/ou a
recirculação, desaparece a indicação
FULL. Deste modo, as funções passam
do controlo automático para o manual
até se premir novamente o botão
AUTO.
AVISO
2)O sistema de climatização utiliza líquido
de refrigeração compatível com as normas
vigentes nos países de comercialização
do veículo R134a ou R1234yf. Em caso de
intervenções de recarga, é necessário
utilizar exclusivamente o gás indicado na
respetiva chapa localizada no vão do
motor. A utilização de outros refrigerantes
compromete a eficiência e a integridade
do sistema. Também o lubrificante utilizado
no compressor está estritamente
vinculado ao tipo de gás refrigerante,
consultar a Rede de Assistência Fiat.
AQUECEDOR
SUPLEMENTAR
(para versões/mercados, onde
previsto)

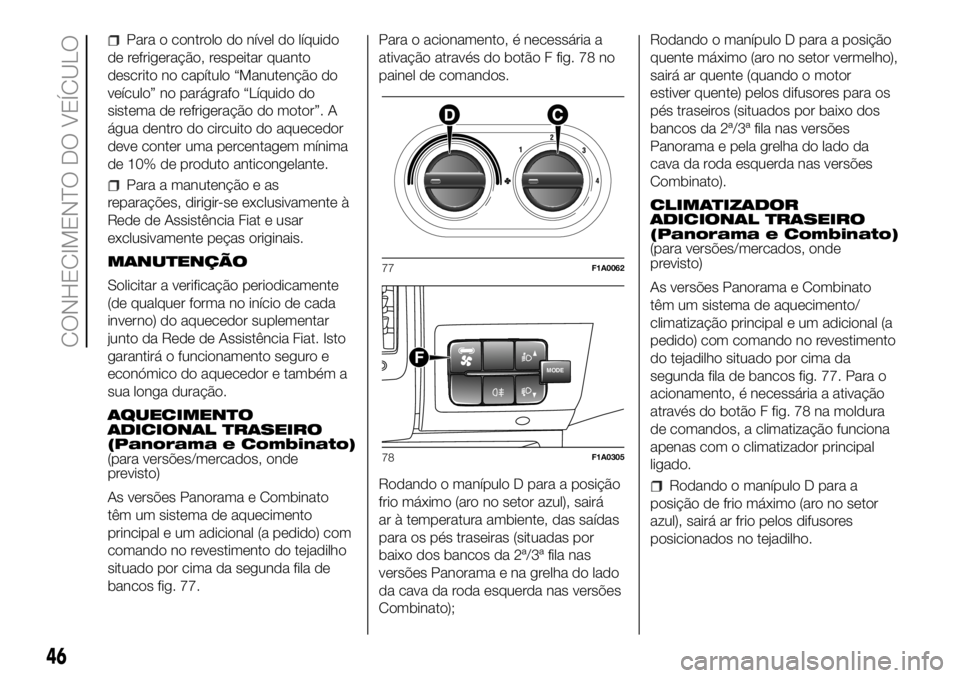

Em algumas versões também está
presente, por baixo do banco do
condutor, um aquecedor suplementar
cuja ventoinha se acciona através
do botão F situado no painel de
comandos fig. 75.
74F1A0054
MODEF
75F1A0305
42
CONHECIMENTO DO VEÍCULO

AQUECEDOR
AUTÓNOMO
SUPLEMENTAR
(para versões/mercados, onde previsto)
O veículo pode dispor, a pedido, de
dois aquecedores autónomos
diferentes: um inteiramente automático,
o segundo programável.
VERSÃO AUTOMÁTICA
O aquecedor suplementar é ativado no
modo automático quando o motor é
ligado e subsistem as condições de
temperatura exterior e líquido do motor.
A desativação verifica-se sempre de
modo automático.
35)
ATENÇÃO Nos períodos com baixas
temperaturas exteriores para as quais o
dispositivo intervém, certificar-se de
que o nível do combustível está acima
da reserva. Caso contrário, o
dispositivo poderá bloquear e requerer
a intervenção da Rede de Assistência
Fiat.VERSÃO PROGRAMÁVEL
O aquecedor suplementar,
completamente independente do
funcionamento do motor, permite:
aquecer o habitáculo do veículo
com o motor desligado
descongelar os vidros;
aquecer o líquido de refrigeração do
motor e, portanto, o próprio motor
antes do arranque.
O sistema é constituído por:
um queimador de gasóleo para o
aquecimento da água, com um
silenciador de escape para os gases da
combustão;
uma bomba doseadora ligada às
tubagens do depósito do veículo para a
alimentação do queimador;
um permutador de calor ligado às
tubagens do sistema de refrigeração do
motor;
uma centralina ligada ao grupo de
aquecimento/ventilação do habitáculo
que permite o seu funcionamento
automático;
uma centralina eletrónica para o
controlo e regulação do queimador
integrada no aquecedor;
um temporizador digital fig. 76 para
a ativação manual do aquecedor ou
para a programação da hora de
ativação.ATENÇÃO O aquecedor está equipado
com um limitador térmico que
interrompe a combustão em caso de
sobreaquecimento devido ao
esgotamento/perda do líquido de
refrigeração. Nesta eventualidade,
depois de reparada a avaria no sistema
de refrigeração e/ou atestado o líquido,
premir o botão de seleção do programa
antes de voltar a ligar o aquecedor.

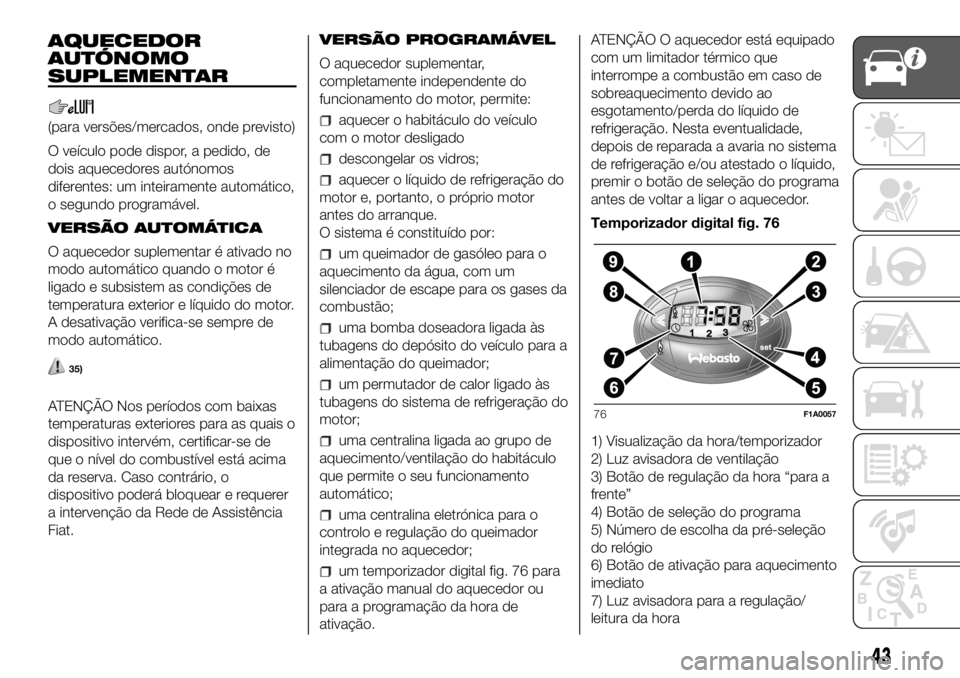

Temporizador digital fig. 76
1) Visualização da hora/temporizador
2) Luz avisadora de ventilação
3) Botão de regulação da hora “para a
frente”
4) Botão de seleção do programa
5) Número de escolha da pré-seleção
do relógio
6) Botão de ativação para aquecimento
imediato
7) Luz avisadora para a regulação/
leitura da hora
76F1A0057
43

8) Botão de regulação da hora “para
trás”
9) Luz avisadora do ciclo de
aquecimento
Ligação imediata do aquecimento
Para ligar manualmente o sistema,
premir o botão 6 do temporizador:
acender-se-ão o displayealuz
avisadora 9, que permanecerão acesos
durante todo o tempo de
funcionamento do sistema.
A duração de acendimento desaparece
após 10 segundos.
Ativação programada do
aquecimento
Antes de proceder à programação da
ativação do sistema, é indispensável
regular a hora.
Regulação da hora corrente
Manter premido o botão 4:
acender-se-á o displayealuz
avisadora 7;
Ao mesmo tempo, no prazo de 10
segundos, premir os botões 3 ou 8 até
selecionar a hora exata;
Libertar o botão 4.
Quando o display se apaga é
memorizada a hora atual.
A pressão contínua dos botões 3 ou 8
faz avançar ou recuar mais
rapidamente os dígitos do relógio.A regulação da hora não é possível
quando o modo de aquecimento ou
ventilação está ativa.
AVISO Prestar atenção à definição da
hora legal/solar.
Programação da hora de ativação
Para programar a hora de ligação:
premir o botão 4: no display
acendem-se, durante 10 segundos, o
símbolo 10 ou a hora anteriormente
selecionada e o número 5
correspondente à pré-seleção
solicitada.
ATENÇÃO Se se pretender voltar a
chamar as outras horas pré-
selecionadas, premir periodicamente o
botão 4 no prazo de 10 segundos.
– no prazo de 10 segundos, premir os
botões 3 ou 8 até selecionar a hora
de ativação desejada.
ATENÇÃO A confirmação de que a
hora foi memorizada é dada por:
desaparecimento da hora de
ativação;
presença do número de pré-seleção
5;
iluminação do display.ATENÇÃO Na ativação da caldeira:
acende-se no display a luz
avisadora de chama 9;
apaga-se o número de pré-seleção
5.
Definições standard;
Horário pré-selecionado 1: horas 6
Horário pré-selecionado 2: horas 16
Horário pré-selecionado 3: horas 22
AVISO As definições de fábrica são
anuladas com uma nova introdução.
Os horários pré-selecionados
permanecem memorizados até à
próxima modificação. Se o relógio for
desmontado da rede de bordo (por ex.
em caso de desativação da bateria),
serão restabelecidas as definições de
fábrica.
Desativação da hora de ativação
programada
Para cancelar a hora de ativação
programada, premir brevemente o
botão 4: apaga-se a iluminação do
display e desaparece o número 5
relativo à hora pré-selecionada.
Chamada de uma das horas de
ativação pré-selecionadas
Acionar o botão 4 no prazo de 10
segundos, até visualizar o número do
programa com a hora pré-selecionada
desejada.
44
CONHECIMENTO DO VEÍCULO

A hora pré-selecionada que se
escolheu definir é ativada
automaticamente após cerca de 10
seg. sem necessidade de posterior
confirmação através de outro botão.
Ativar a hora pré-selecionada tendo em
conta as normas de segurança para o
funcionamento do aquecimento
autónomo (consultar a respeito o
manual de Instruções para a utilização
do aquecimento autónomo).
ATENÇÃO O aquecimento autónomo
acende-se à hora pré-selecionada
ativada quer com o veículo parado quer
durante a marcha.
ATENÇÃO A hora de ligação
pré-selecionada pode ser modificada
ou apagada seguindo as instruções
fornecidas anteriormente.
Definição da duração de ativação
Premir e manter premido o botão.
Premir simultaneamente o botão 3 ou
8.
Visualizam-se a hora e a luz avisadora
7.
Premir e manter premido mais uma vez
o botão 4. Premir simultaneamente o
botão 3 ou 8.
Visualiza-se a duração de ativação
predefinida e a luz avisadora 9 ou
2 começa a piscar.Definir a duração de ativação com o
botão 3 ou 8.
A duração de ativação definida é
memorizada assim que desaparecer o
texto visualizado no display ou
premindo o botão 4.
Desativação do sistema de
aquecimento
A desativação do sistema, em função
do tipo de ativação (automática ou
manual), pode ser:
automáticono final da duração
programada; concluído o tempo
definido, o display apaga-se.
manualpremindo novamente o
botão de “aquecimento imediato”
do temporizador (botão com chama 6).
A luz avisadora de aquecimento e a
iluminação do visor apagam-se. A
bomba de circulação do líquido
continua a funcionar durante cerca de
dois minutos, nesta fase é possível
reativar o aquecedor.
ATENÇÃO O aquecedor de
estacionamento desliga-se quando a
tensão da bateria está baixa para
permitir o posterior arranque do
veículo.ATENÇÃO Antes da ativação do
dispositivo, certificar-se de que o nível
do combustível é superior à reserva.
Caso contrário, o dispositivo poderá
bloquear e requerer a intervenção
da Rede de Assistência Fiat.
Desligar sempre o aquecedor
durante os abastecimentos de
combustível e nas proximidades de
estações de serviço, para evitar o
perigo de explosões ou incêndios.
Não estacionar o veículo sobre
material inflamável, tais como papel,
ervas ou folhas secas: perigo de
incêndio!
A temperatura nas proximidades do
aquecedor não deve superar os 120
°C (por ex. durante as operações
de pintura no forno de um bate-chapa).
Temperaturas superiores poderão
danificar os componentes da centralina
eletrónica.
Durante o funcionamento com
motor desligado, o aquecedor absorve
energia elétrica da bateria; é
necessário, portanto, um adequado
funcionamento com motor a trabalhar
para restabelecer o correto estado
de carga da própria bateria.
45

Para o controlo do nível do líquido
de refrigeração, respeitar quanto
descrito no capítulo “Manutenção do
veículo” no parágrafo “Líquido do
sistema de refrigeração do motor”. A
água dentro do circuito do aquecedor
deve conter uma percentagem mínima
de 10% de produto anticongelante.
Para a manutenção e as
reparações, dirigir-se exclusivamente à
Rede de Assistência Fiat e usar
exclusivamente peças originais.
MANUTENÇÃO
Solicitar a verificação periodicamente
(de qualquer forma no início de cada
inverno) do aquecedor suplementar
junto da Rede de Assistência Fiat. Isto
garantirá o funcionamento seguro e
económico do aquecedor e também a
sua longa duração.
AQUECIMENTO
ADICIONAL TRASEIRO
(Panorama e Combinato)
(para versões/mercados, onde
previsto)
As versões Panorama e Combinato
têm um sistema de aquecimento
principal e um adicional (a pedido) com
comando no revestimento do tejadilho
situado por cima da segunda fila de
bancos fig. 77.Para o acionamento, é necessária a
ativação através do botão F fig. 78 no
painel de comandos.
Rodando o manípulo D para a posição
frio máximo (aro no setor azul), sairá
ar à temperatura ambiente, das saídas
para os pés traseiras (situadas por
baixo dos bancos da 2ª/3ª fila nas
versões Panorama e na grelha do lado
da cava da roda esquerda nas versões
Combinato);Rodando o manípulo D para a posição
quente máximo (aro no setor vermelho),
sairá ar quente (quando o motor
estiver quente) pelos difusores para os
pés traseiros (situados por baixo dos
bancos da 2ª/3ª fila nas versões
Panorama e pela grelha do lado da
cava da roda esquerda nas versões
Combinato).
CLIMATIZADOR
ADICIONAL TRASEIRO
(Panorama e Combinato)
(para versões/mercados, onde
previsto)
As versões Panorama e Combinato
têm um sistema de aquecimento/
climatização principal e um adicional (a
pedido) com comando no revestimento
do tejadilho situado por cima da
segunda fila de bancos fig. 77. Para o
acionamento, é necessária a ativação
através do botão F fig. 78 na moldura
de comandos, a climatização funciona
apenas com o climatizador principal
ligado.
Rodando o manípulo D para a
posição de frio máximo (aro no setor
azul), sairá ar frio pelos difusores
posicionados no tejadilho.
77F1A0062
MODEF
78F1A0305
46
CONHECIMENTO DO VEÍCULO

Rodando o manípulo D para a
posição quente máximo (aro no setor
vermelho), sairá ar quente (quando
o motor estiver quente) pelos difusores
para os pés traseiros (situados por
baixo dos bancos da 2ª/3ª fila nas
versões Panorama e pela grelha do
lado da cava da roda esquerda nas
versões Combinato).
Selecionando posições intermédias
do manípuloDoarserá distribuído
entre os difusores no tejadilho e as
saídas para os pés traseiros, variando a
sua temperatura.
ATENÇÃO Em caso de ativação do
compressor no comando do
climatizador principal (ativação do
botão E), mesmo que a ventoinha do
climatizador adicional esteja na posição
0, ativa-se automaticamente a 1a
velocidade para evitar a formação de
gelo, com possíveis danos do
componente.
AVISO
35)Ainda que em menor escala, o
aquecedor queima combustível como o
motor, pelo que, para evitar possíveis
intoxicações e asfixia, o aquecedor
suplementar nunca deve ser ligado, nem
mesmo por breves períodos, em
ambientes fechados como garagens ou
oficinas sem aspiradores para os gases de
escape.
ELEVADORES DE
VIDROS
ELÉCTRICOS

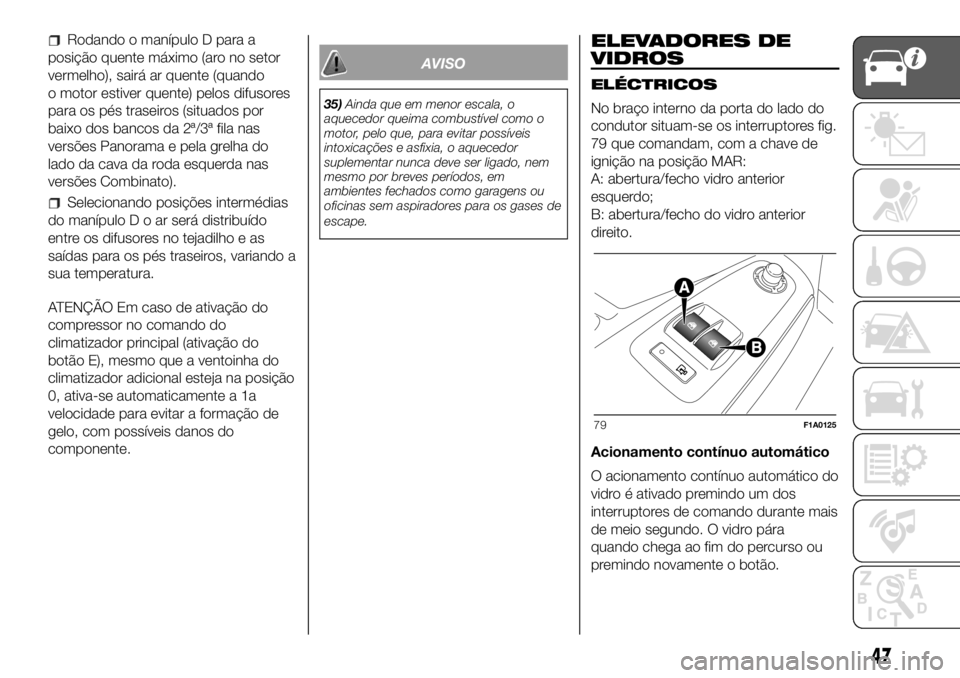

No braço interno da porta do lado do
condutor situam-se os interruptores fig.
79 que comandam, com a chave de
ignição na posição MAR:
A: abertura/fecho vidro anterior
esquerdo;
B: abertura/fecho do vidro anterior
direito.
Acionamento contínuo automático
O acionamento contínuo automático do
vidro é ativado premindo um dos
interruptores de comando durante mais
de meio segundo. O vidro pára
quando chega ao fim do percurso ou
premindo novamente o botão.
79F1A0125
47

ATENÇÃO Com a chave de ignição na
posição STOP ou extraída, os vidros
eléctricos permanecem activos durante
aprox. 3 minutos e desactivam-se
imediatamente com a abertura de uma
das portas.
Porta do lado do passageiro
anterior
No apoio de braço interno da porta
anterior do lado do passageiro,
encontra-se um interruptor específico
para o comando do respectivo vidro.
36)
AVISO
36)A utilização incorreta dos vidros
elétricos pode ser perigosa. Antes
e durante o acionamento, certificar-se
sempre de que os passageiros não estão
expostos a riscos de lesões provocadas
diretamente pelos vidros em movimento
ou por objetos pessoais arrastados pelos
mesmos. Ao sair do veículo, retirar sempre
a chave do dispositivo de ignição para
evitar que os vidros elétricos, acionados
involuntariamente, constituam um perigo
para quem permanece a bordo.

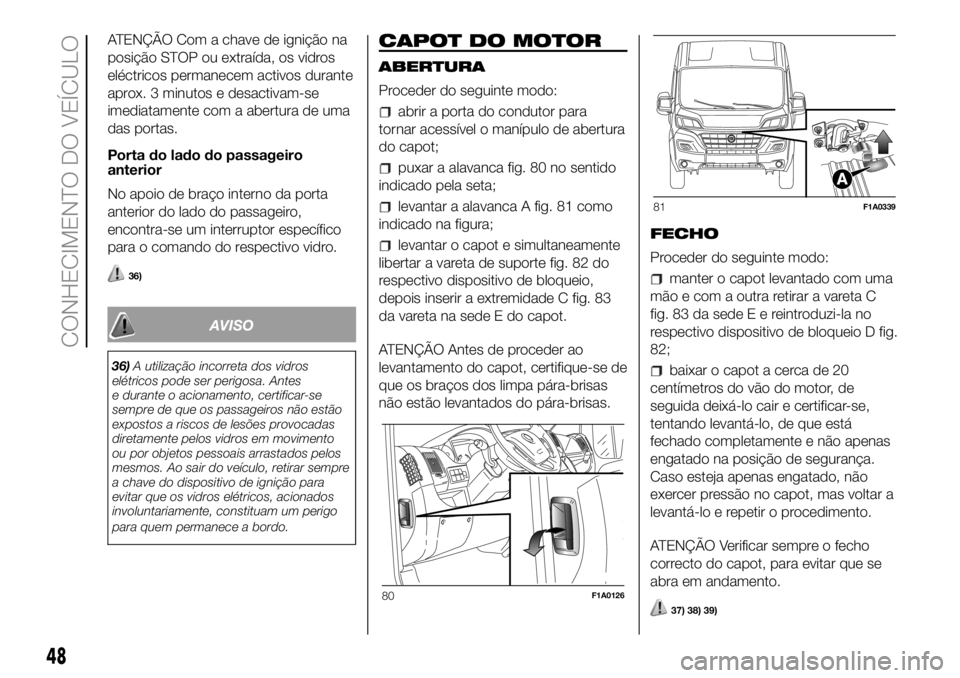

CAPOT DO MOTOR
ABERTURA
Proceder do seguinte modo:
abrir a porta do condutor para
tornar acessível o manípulo de abertura
do capot;
puxar a alavanca fig. 80 no sentido
indicado pela seta;
levantar a alavanca A fig. 81 como
indicado na figura;
levantar o capot e simultaneamente
libertar a vareta de suporte fig. 82 do
respectivo dispositivo de bloqueio,
depois inserir a extremidade C fig. 83
da vareta na sede E do capot.
ATENÇÃO Antes de proceder ao
levantamento do capot, certifique-se de
que os braços dos limpa pára-brisas
não estão levantados do pára-brisas.FECHO
Proceder do seguinte modo:
manter o capot levantado com uma
mão e com a outra retirar a vareta C
fig. 83 da sedeEereintroduzi-la no
respectivo dispositivo de bloqueio D fig.
82;
baixar o capot a cerca de 20
centímetros do vão do motor, de
seguida deixá-lo cair e certificar-se,
tentando levantá-lo, de que está
fechado completamente e não apenas
engatado na posição de segurança.
Caso esteja apenas engatado, não
exercer pressão no capot, mas voltar a
levantá-lo e repetir o procedimento.
ATENÇÃO Verificar sempre o fecho
correcto do capot, para evitar que se
abra em andamento.
37) 38) 39)80F1A0126
81F1A0339
48
CONHECIMENTO DO VEÍCULO
