FIAT DUCATO BASE CAMPER 2015 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

GΜε μακριά καμπίνα
HΑμάξωμα με μακριά καμπίνα
MMinibus
PPanorama
RΜεικτό 6/9 θέσεις
277

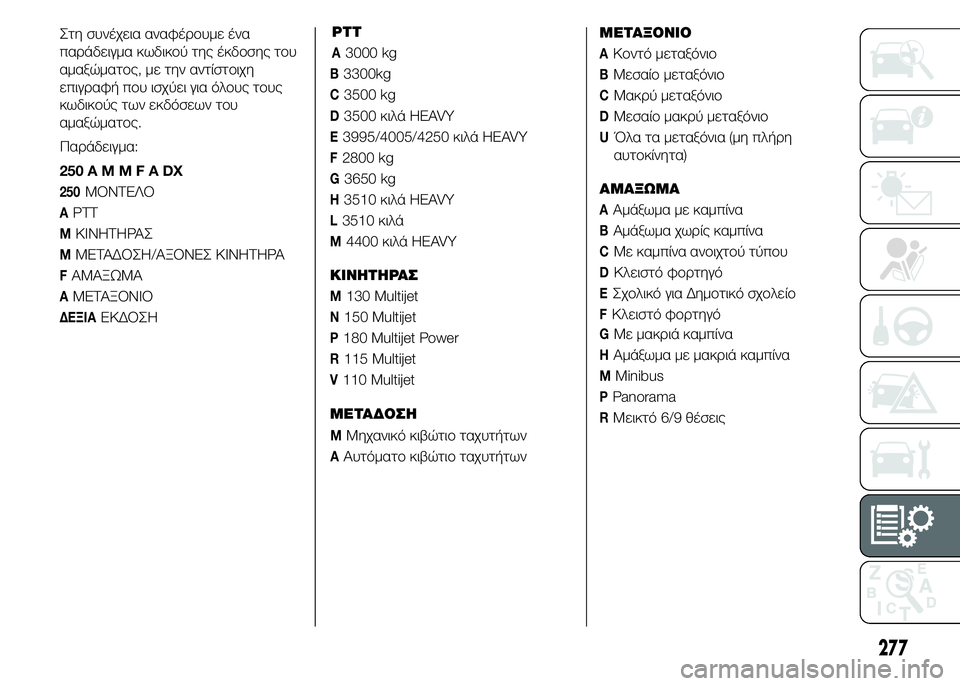

Στη συνέχεια αναφέρουμε ένα
παράδειγμα κωδικού της έκδοσης του
αμαξώματος, με την αντίστοιχη
επιγραφή που ισχύει για όλους τους
κωδικούς των εκδόσεων του
αμαξώματος.
Παράδειγμα:
250AMMFADX
250ΜΟΝΤΕΛΟ
APTT
MΚΙΝΗΤΗΡΑΣ
MΜΕΤΑΔΟΣΗ/ΑΞΟΝΕΣ ΚΙΝΗΤΗΡΑ
FΑΜΑΞΩΜΑ
AΜΕΤΑΞΟΝΙΟ
ΔΕΞΙΑΕΚΔΟΣΗPTT
A3000 kg
B3300kg
C3500 kg
D3500 κιλά HEAVY
E3995/4005/4250 κιλά HEAVY
F2800 kg
G3650 kg
H3510 κιλά HEAVY
L3510 κιλά
M4400 κιλά HEAVY
ΚΙΝΗΤΗΡΑΣ
M130 Multijet
N150 Multijet
P180 Multijet Power
R115 Multijet
V110 Multijet
ΜΕΤΑΔΟΣΗ
MΜηχανικό κιβώτιο ταχυτήτων
AΑυτόματο κιβώτιο ταχυτήτωνΜΕΤΑΞΟΝΙΟ
AΚοντό μεταξόνιο
BΜεσαίο μεταξόνιο
CΜακρύ μεταξόνιο
DΜεσαίο μακρύ μεταξόνιο
UΌλα τα μεταξόνια (μη πλήρη
αυτοκίνητα)
ΑΜΑΞΩΜΑ
AΑμάξωμα με καμπίνα
BΑμάξωμα χωρίς καμπίνα
CΜε καμπίνα ανοιχτού τύπου
DΚλειστό φορτηγό
EΣχολικό για Δημοτικό σχολείο
FΚλειστό φορτηγό

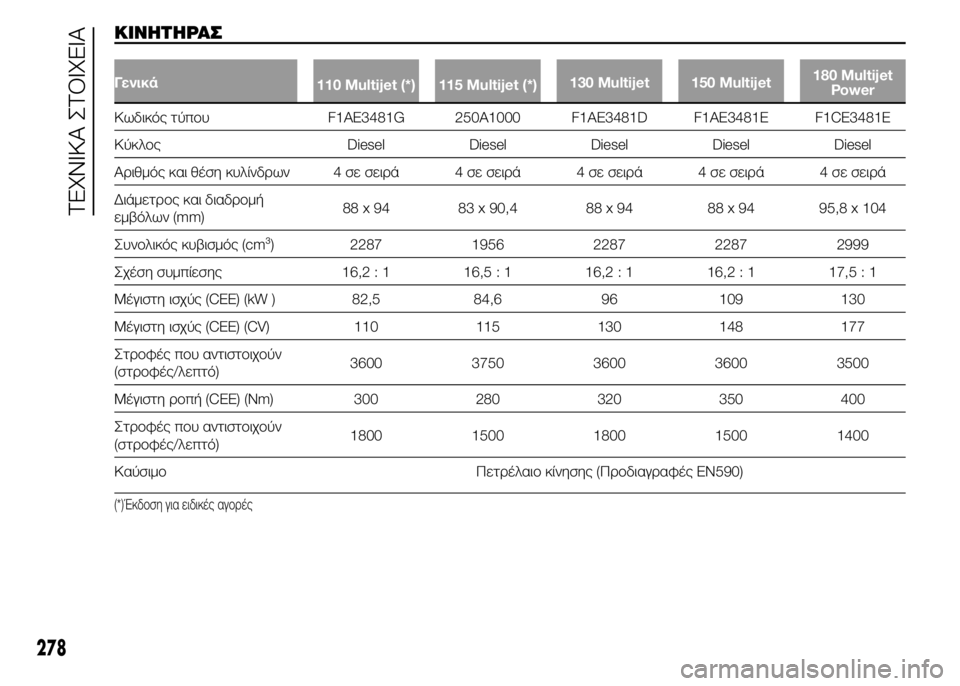

ΚΙΝΗΤΗΡΑΣ
Γενικά
110 Multijet (*) 115 Multijet (*)130 Multijet 150 Multijet180 Multijet
Power
Κωδικός τύπου F1AE3481G 250A1000 F1AE3481D F1AE3481E F1CE3481E
Κύκλος Diesel Diesel Diesel Diesel Diesel
Αριθμός και θέση κυλίνδρων 4 σε σειρά 4 σε σειρά 4 σε σειρά 4 σε σειρά 4 σε σειρά
Διάμετρος και διαδρομή
εμβόλων (mm)88 x 94 83 x 90,4 88 x 94 88 x 94 95,8 x 104
Συνολικός κυβισμός (cm³) 2287 1956 2287 2287 2999
Σχέση συμπίεσης 16,2 : 1 16,5 : 1 16,2 : 1 16,2 : 1 17,5 : 1
Μέγιστη ισχύς (CEE) (kW ) 82,5 84,6 96 109 130
Μέγιστη ισχύς (CEE) (CV) 110 115 130 148 177
Στροφές που αντιστοιχούν
(στροφές/λεπτό)3600 3750 3600 3600 3500
Μέγιστη ροπή (CEE) (Nm) 300 280 320 350 400
Στροφές που αντιστοιχούν
(στροφές/λεπτό)1800 1500 1800 1500 1400
Καύσιμο Πετρέλαιο κίνησης (Προδιαγραφές EN590)
(*)Έκδοση για ειδικές αγορές
278
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

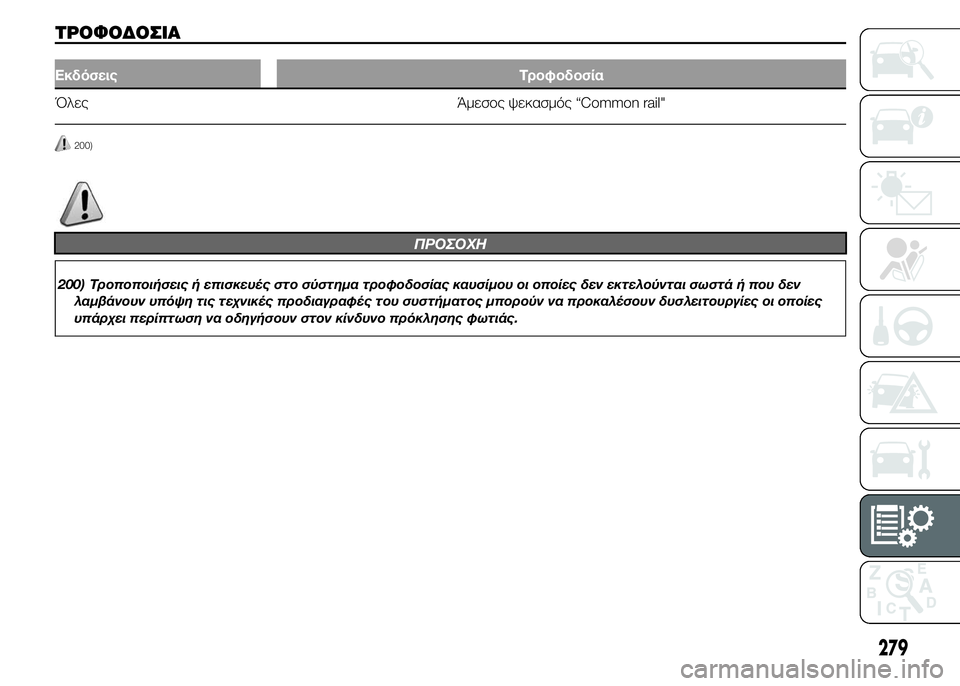

ΤΡΟΦΟΔΟΣΙΑ
Εκδόσεις Τροφοδοσία
Όλες Άμεσος ψεκασμός “Common rail"
200)
ΠΡΟΣΟΧΗ
200) Τροποποιήσεις ή επισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστά ή που δεν
λαμβάνουν υπόψη τις τεχνικές προδιαγραφές του συστήματος μπορούν να προκαλέσουν δυσλειτουργίες οι οποίες
υπάρχει περίπτωση να οδηγήσουν στον κίνδυνο πρόκλησης φωτιάς.
279

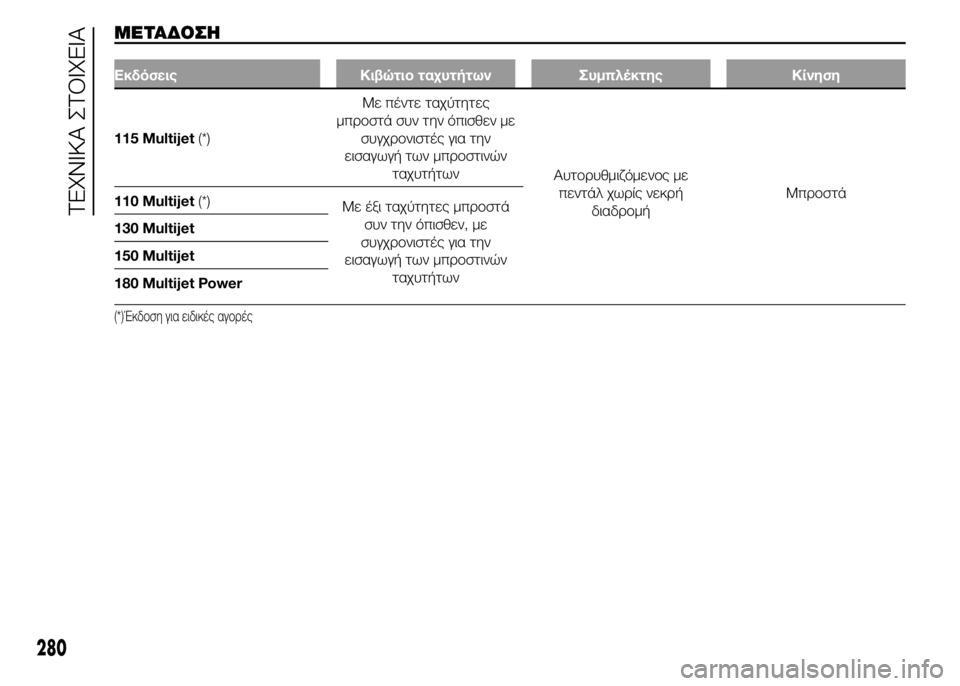

ΜΕΤΑΔΟΣΗ
Εκδόσεις Κιβώτιο ταχυτήτων Συμπλέκτης Κίνηση
115 Multijet(*)Με πέντε ταχύτητες
μπροστά συν την όπισθεν με
συγχρονιστές για την
εισαγωγή των μπροστινών
ταχυτήτων
Αυτορυθμιζόμενος με
πεντάλ χωρίς νεκρή
διαδρομήΜπροστά
110 Multijet(*)
Με έξι ταχύτητες μπροστά
συν την όπισθεν, με
συγχρονιστές για την
εισαγωγή των μπροστινών
ταχυτήτων 130 Multijet
150 Multijet
180 Multijet Power
(*)Έκδοση για ειδικές αγορές
280
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

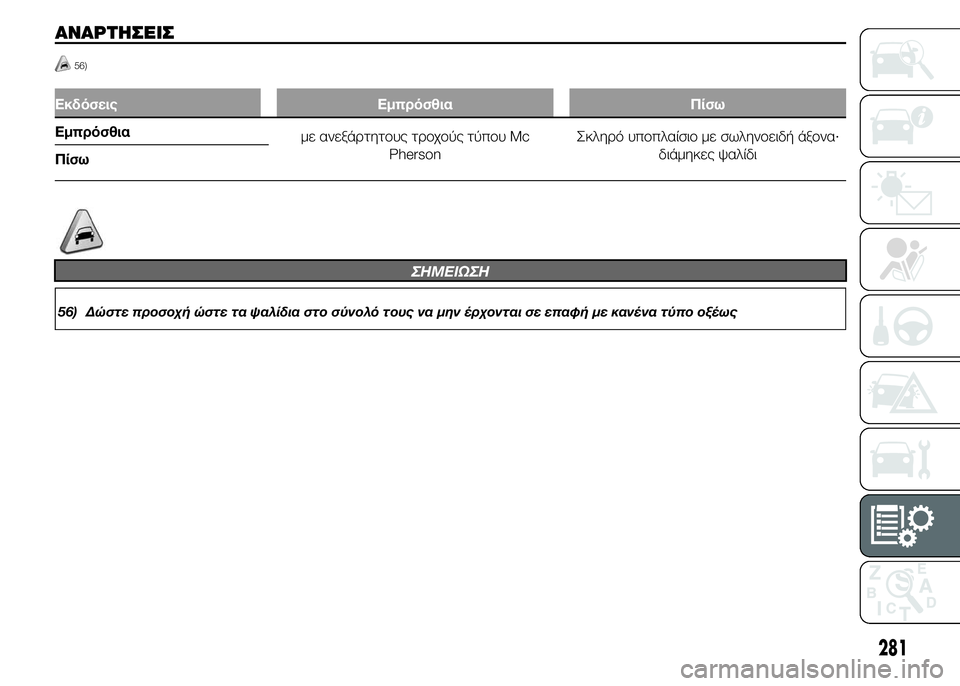

ΑΝΑΡΤΗΣΕΙΣ
56)
Εκδόσεις Εμπρόσθια Πίσω
Εμπρόσθια
με ανεξάρτητους τροχούς τύπου Mc
PhersonΣκληρό υποπλαίσιο με σωληνοειδή άξονα·
διάμηκες ψαλίδι
Πίσω
ΣHMEIΩΣH
56) Δώστε προσοχή ώστε τα ψαλίδια στο σύνολό τους να μην έρχονται σε επαφή με κανένα τύπο οξέως
281

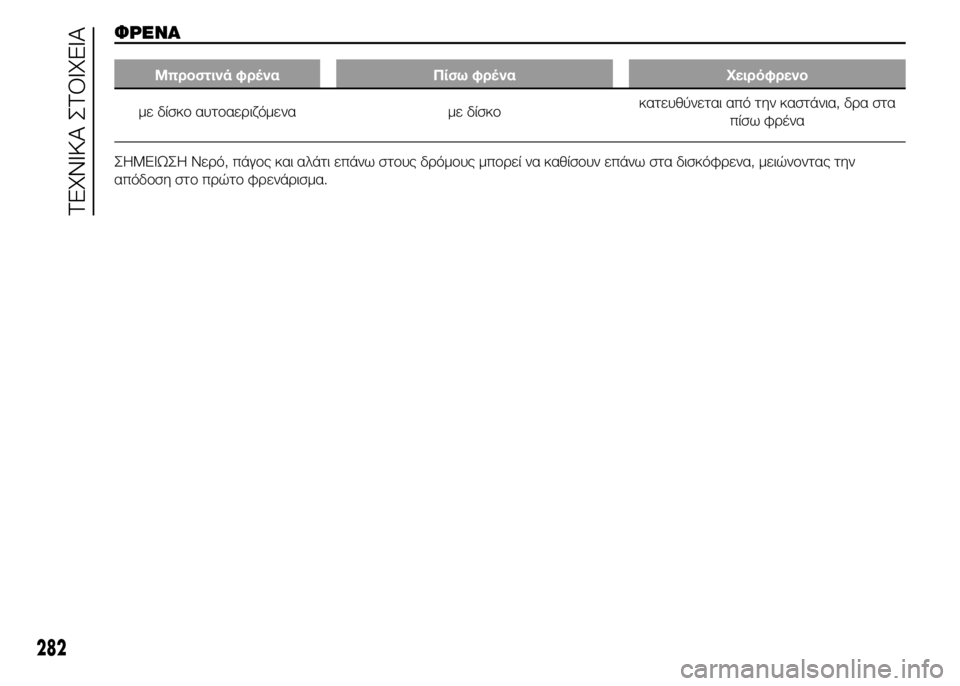

ΦΡΕΝΑ
Μπροστινά φρένα Πίσω φρένα Χειρόφρενο
με δίσκο αυτοαεριζόμενα με δίσκοκατευθύνεται από την καστάνια, δρα στα
πίσω φρένα
ΣHMEIΩΣH Νερό, πάγος και αλάτι επάνω στους δρόμους μπορεί να καθίσουν επάνω στα δισκόφρενα, μειώνοντας την
απόδοση στο πρώτο φρενάρισμα.
282
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

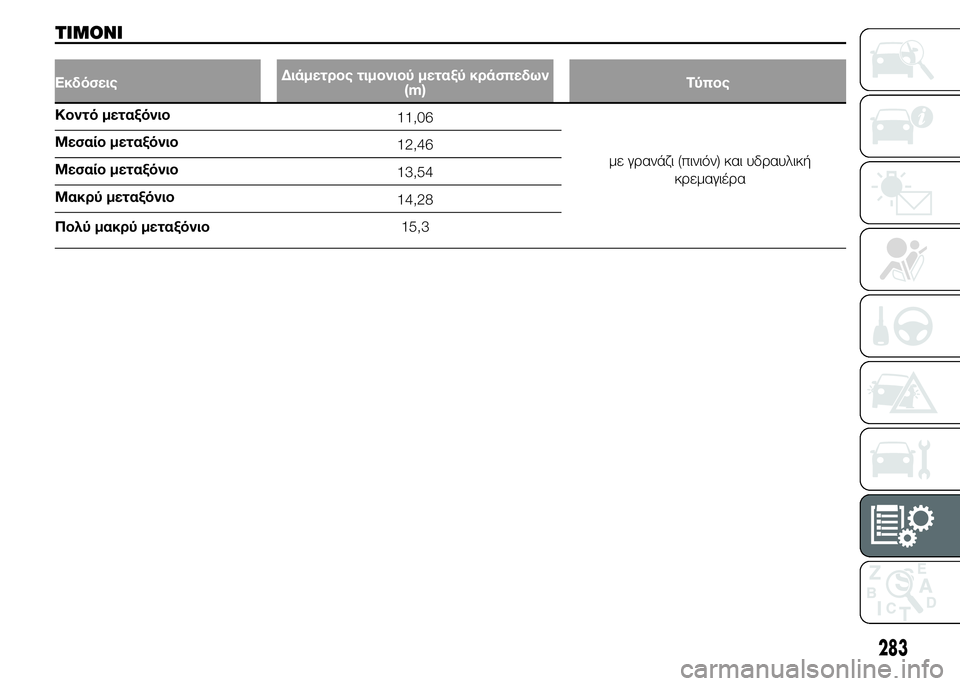

ΤΙΜΟΝΙ
ΕκδόσειςΔιάμετρος τιμονιού μεταξύ κράσπεδων
(m)Τύπος
11,06
12,46
13,54
14,28
Πολύ μακρύ μεταξόνιο15,3
283
Κοντό μεταξόνιο
Μεσαίο μεταξόνιο
Μεσαίο μεταξόνιο
Μακρύ μεταξόνιομε γρανάζι (πινιόν) και υδραυλική
κρεμαγιέρα

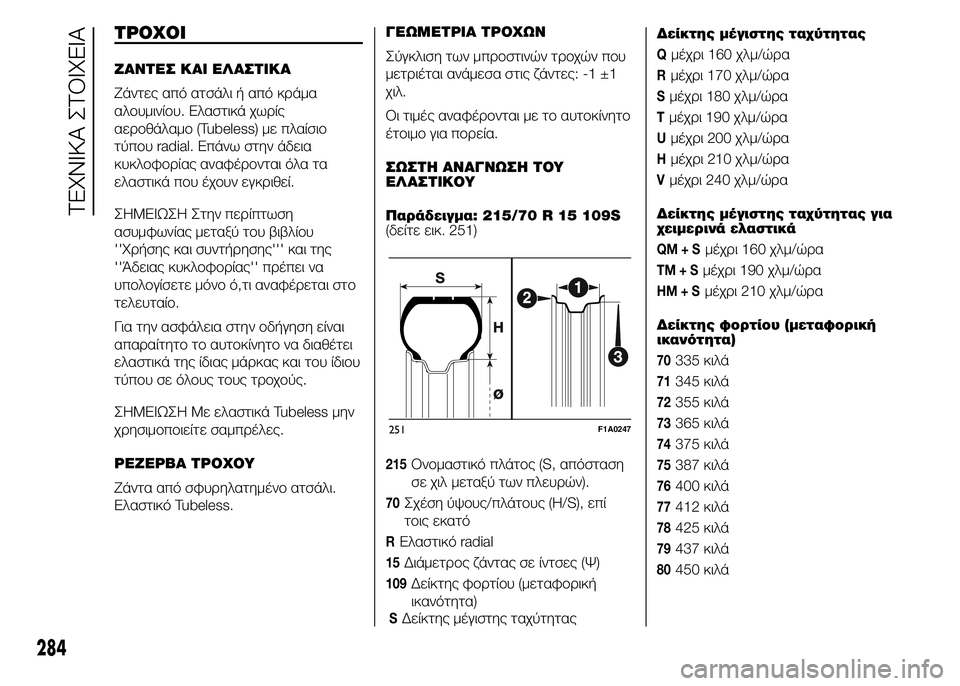

ΤΡΟΧΟΙ
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ
Ζάντες από ατσάλι ή από κράμα
αλουμινίου. Ελαστικά χωρίς
αεροθάλαμο (Tubeless) με πλαίσιο
τύπου radial. Επάνω στην άδεια
κυκλοφορίας αναφέρονται όλα τα
ελαστικά που έχουν εγκριθεί.
ΣHMEIΩΣH Στην περίπτωση
ασυμφωνίας μεταξύ του βιβλίου
''Χρήσης και συντήρησης''' και της
''Άδειας κυκλοφορίας'' πρέπει να
υπολογίσετε μόνο ό,τι αναφέρεται στο
τελευταίο.
Για την ασφάλεια στην οδήγηση είναι
απαραίτητο το αυτοκίνητο να διαθέτει
ελαστικά της ίδιας μάρκας και του ίδιου
τύπου σε όλους τους τροχούς.
ΣHMEIΩΣH Με ελαστικά Tubeless μην
χρησιμοποιείτε σαμπρέλες.
ΡΕΖΕΡΒΑ ΤΡΟΧΟΥ
Ζάντα από σφυρηλατημένο ατσάλι.
Ελαστικό Tubeless.ΓΕΩΜΕΤΡΙΑ ΤΡΟΧΩΝ
Σύγκλιση των μπροστινών τροχών που
μετριέται ανάμεσα στις ζάντες: -1 ±1
χιλ.
Οι τιμές αναφέρονται με το αυτοκίνητο
έτοιμο για πορεία.
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΟΥ
ΕΛΑΣΤΙΚΟΥ
Παράδειγμα: 215/70 R 15 109S
(δείτε εικ. 251)
215Ονομαστικό πλάτος (S, απόσταση
σε χιλ μεταξύ των πλευρών).
70Σχέση ύψους/πλάτους (H/S), επί
τοις εκατό
RΕλαστικό radial
15Διάμετρος ζάντας σε ίντσες (Ψ)
109Δείκτης φορτίου (μεταφορική
ικανότητα)
SΔείκτης μέγιστης ταχύτηταςΔείκτης μέγιστης ταχύτητας
Qμέχρι 160 χλμ/ώρα
Rμέχρι 170 χλμ/ώρα
Sμέχρι 180 χλμ/ώρα
Tμέχρι 190 χλμ/ώρα
Uμέχρι 200 χλμ/ώρα
Hμέχρι 210 χλμ/ώρα
Vμέχρι 240 χλμ/ώρα
Δείκτης μέγιστης ταχύτητας για
χειμερινά ελαστικά
QM+Sμέχρι 160 χλμ/ώρα
TM+Sμέχρι 190 χλμ/ώρα
HM+Sμέχρι 210 χλμ/ώρα
Δείκτης φορτίου (μεταφορική
ικανότητα)
70335 κιλά
71345 κιλά
72355 κιλά
73365 κιλά
74375 κιλά
75387 κιλά
76400 κιλά
77412 κιλά
78425 κιλά
79437 κιλά
80450 κιλά
251F1A0247
284
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

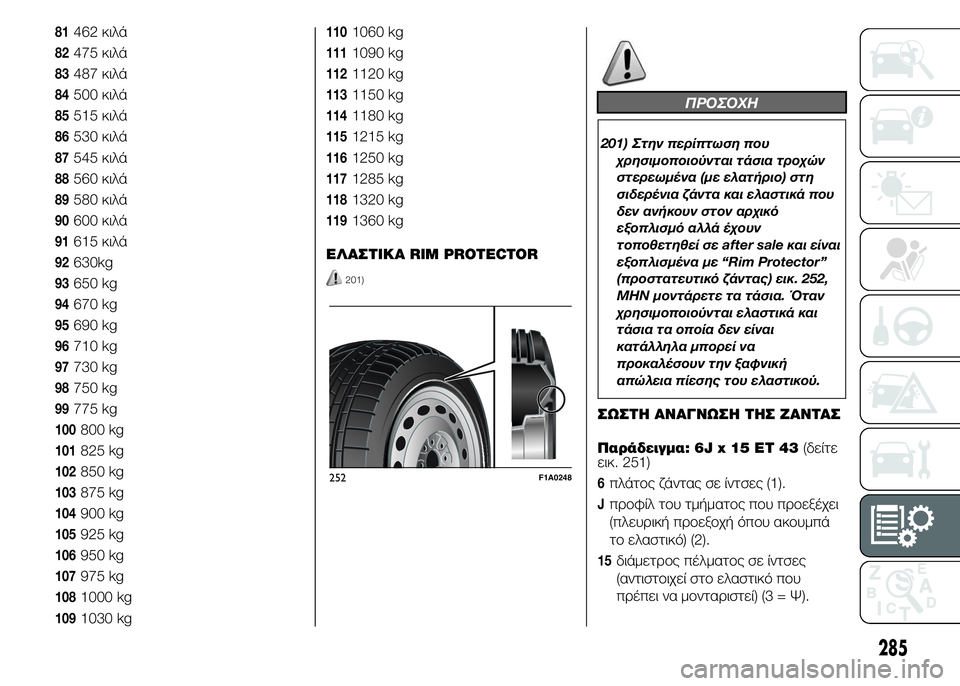

81462 κιλά
82475 κιλά
83487 κιλά
84500 κιλά
85515 κιλά
86530 κιλά
87545 κιλά
88560 κιλά
89580 κιλά
90600 κιλά
91615 κιλά
92630kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081000 kg
1091030 kg
1101060 kg
1111090 kg
1121120 kg
1131150 kg
1141180 kg
1151215 kg
1161250 kg
1171285 kg
1181320 kg
1191360 kg
ΕΛΑΣΤΙΚΑ RIM PROTECTOR
201)
ΠΡΟΣΟΧΗ
201) Στην περίπτωση που
χρησιμοποιούνται τάσια τροχών
στερεωμένα (με ελατήριο) στη
σιδερένια ζάντα και ελαστικά που
δεν ανήκουν στον αρχικό
εξοπλισμό αλλά έχουν
τοποθετηθεί σε after sale και είναι
εξοπλισμένα με “Rim Protector”
(προστατευτικό ζάντας) εικ. 252,
ΜΗΝ μοντάρετε τα τάσια. Όταν
χρησιμοποιούνται ελαστικά και
τάσια τα οποία δεν είναι
κατάλληλα μπορεί να
προκαλέσουν την ξαφνική
απώλεια πίεσης του ελαστικού.
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ ΖΑΝΤΑΣ
Παράδειγμα: 6J x 15 ET 43(δείτε
εικ. 251)
6πλάτος ζάντας σε ίντσες (1).
Jπροφίλ του τμήματος που προεξέχει
(πλευρική προεξοχή όπου ακουμπά
το ελαστικό) (2).
15διάμετρος πέλματος σε ίντσες
(αντιστοιχεί στο ελαστικό που
πρέπει να μονταριστεί) (3 = Ψ).
252F1A0248
285

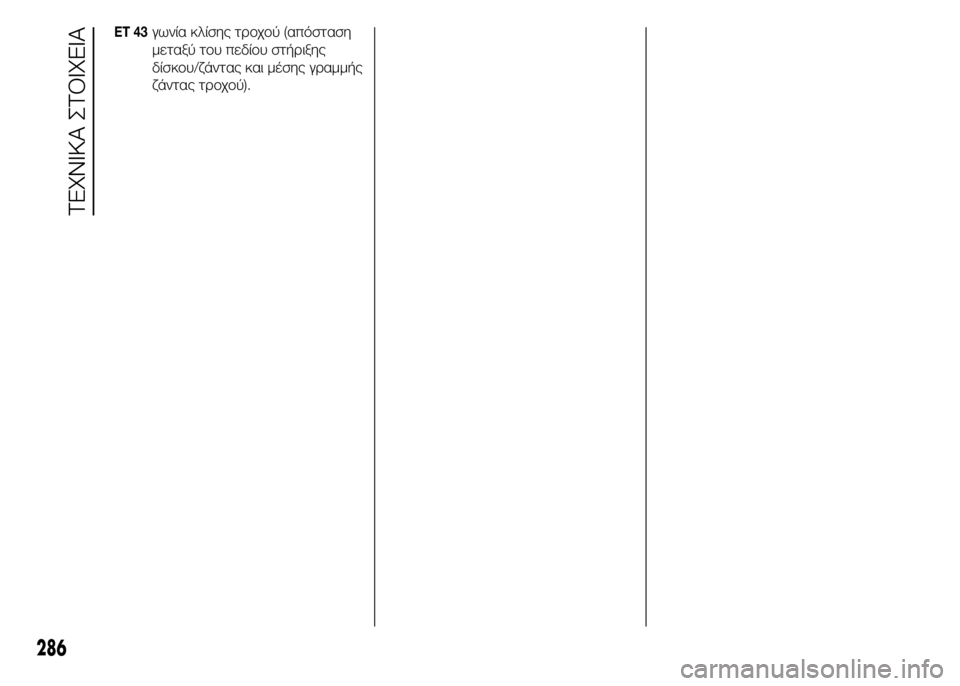

ET 43γωνία κλίσης τροχού (απόσταση
μεταξύ του πεδίου στήριξης
δίσκου/ζάντας και μέσης γραμμής
ζάντας τροχού).
286
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
