FIAT DUCATO BASE CAMPER 2015 Instructieboek (in Dutch)

90600 kg
91615 kg
92630 kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081000 kg
1091030 kg
1101060 kg
1111090 kg
1121120 kg
1131150 kg
1141180 kg
1151215 kg
1161250 kg
1171285 kg
1181320 kg

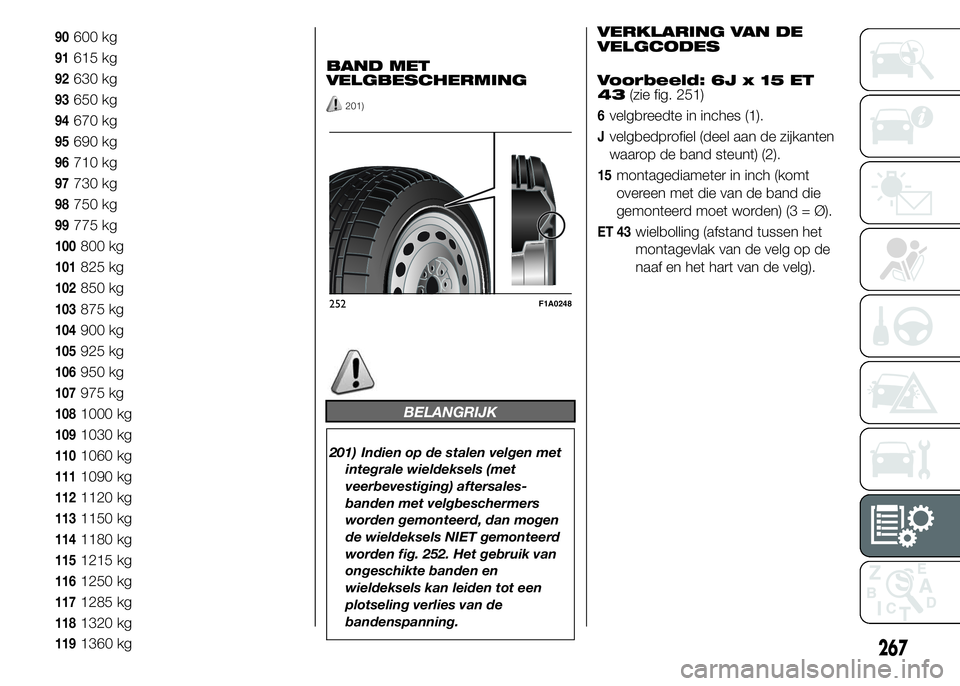

1191360 kgBAND MET
VELGBESCHERMING
201)
BELANGRIJK
201) Indien op de stalen velgen met
integrale wieldeksels (met
veerbevestiging) aftersales-
banden met velgbeschermers
worden gemonteerd, dan mogen
de wieldeksels NIET gemonteerd
worden fig. 252. Het gebruik van
ongeschikte banden en
wieldeksels kan leiden tot een
plotseling verlies van de
bandenspanning.
VERKLARING VAN DE
VELGCODES
Voorbeeld: 6J x 15 ET
43(zie fig. 251)
6velgbreedte in inches (1).
Jvelgbedprofiel (deel aan de zijkanten
waarop de band steunt) (2).
15montagediameter in inch (komt
overeen met die van de band die
gemonteerd moet worden) (3 = Ø).
ET 43wielbolling (afstand tussen het
montagevlak van de velg op de
naaf en het hart van de velg).
252F1A0248
267

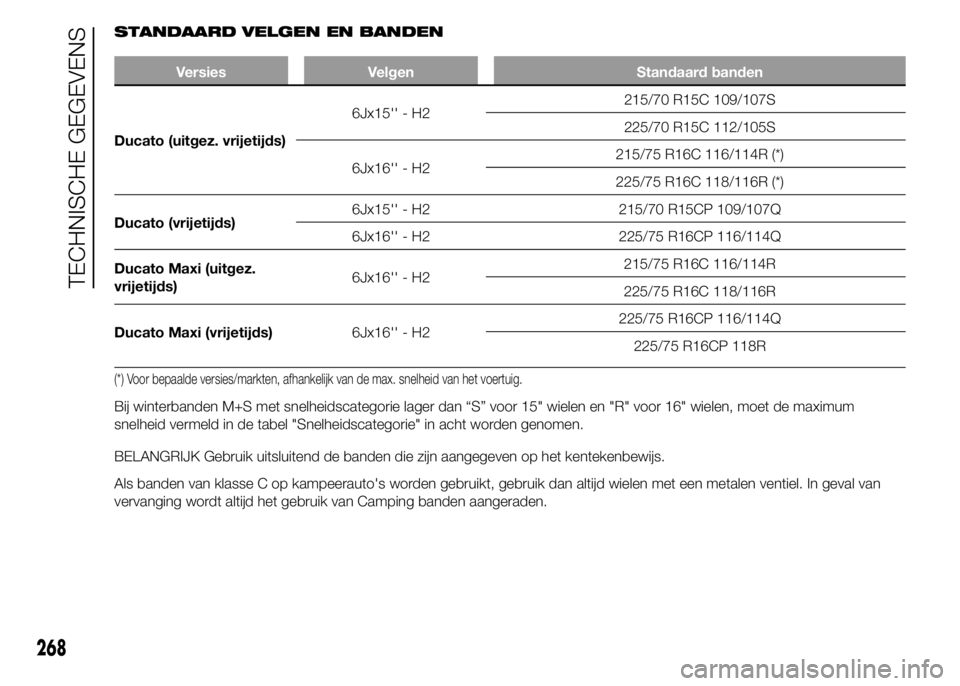

STANDAARD VELGEN EN BANDEN
Versies Velgen Standaard banden
Ducato (uitgez. vrijetijds)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (vrijetijds)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (uitgez.
vrijetijds)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (vrijetijds)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) Voor bepaalde versies/markten, afhankelijk van de max. snelheid van het voertuig..
Bij winterbanden M+S met snelheidscategorie lager dan “S” voor 15" wielen en "R" voor 16" wielen, moet de maximum
snelheid vermeld in de tabel "Snelheidscategorie" in acht worden genomen.
BELANGRIJK Gebruik uitsluitend de banden die zijn aangegeven op het kentekenbewijs.
Als banden van klasse C op kampeerauto's worden gebruikt, gebruik dan altijd wielen met een metalen ventiel. In geval van
vervanging wordt altijd het gebruik van Camping banden aangeraden.
268
TECHNISCHE GEGEVENS

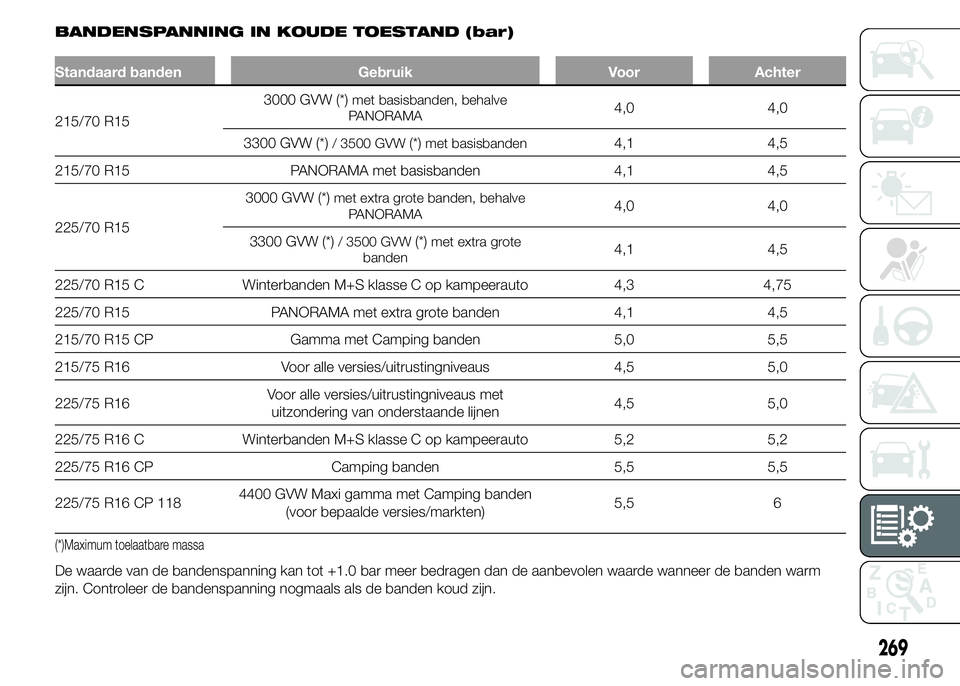

BANDENSPANNING IN KOUDE TOESTAND (bar)
Standaard banden Gebruik Voor Achter
215/70 R153000 GVW (*)
met basisbanden, behalve
PANORAMA4,0 4,0
3300 GVW (*)
/ 3500 GVW(*)met basisbanden4,1 4,5
215/70 R15 PANORAMA met basisbanden 4,1 4,5
225/70 R153000 GVW (*)
met extra grote banden, behalve
PANORAMA4,0 4,0
3300 GVW (*)
/ 3500 GVW(*)met extra grote
banden4,1 4,5
225/70 R15 C Winterbanden M+S klasse C op kampeerauto 4,3 4,75
225/70 R15 PANORAMA met extra grote banden 4,1 4,5
215/70 R15 CP Gamma met Camping banden 5,0 5,5
215/75 R16 Voor alle versies/uitrustingniveaus 4,5 5,0
225/75 R16Voor alle versies/uitrustingniveaus met
uitzondering van onderstaande lijnen4,5 5,0
225/75 R16 C Winterbanden M+S klasse C op kampeerauto 5,2 5,2
225/75 R16 CP Camping banden 5,5 5,5
225/75 R16 CP 1184400 GVW Maxi gamma met Camping banden
(voor bepaalde versies/markten)5,5 6
(*)Maximum toelaatbare massa
De waarde van de bandenspanning kan tot +1.0 bar meer bedragen dan de aanbevolen waarde wanneer de banden warm
zijn. Controleer de bandenspanning nogmaals als de banden koud zijn.
269

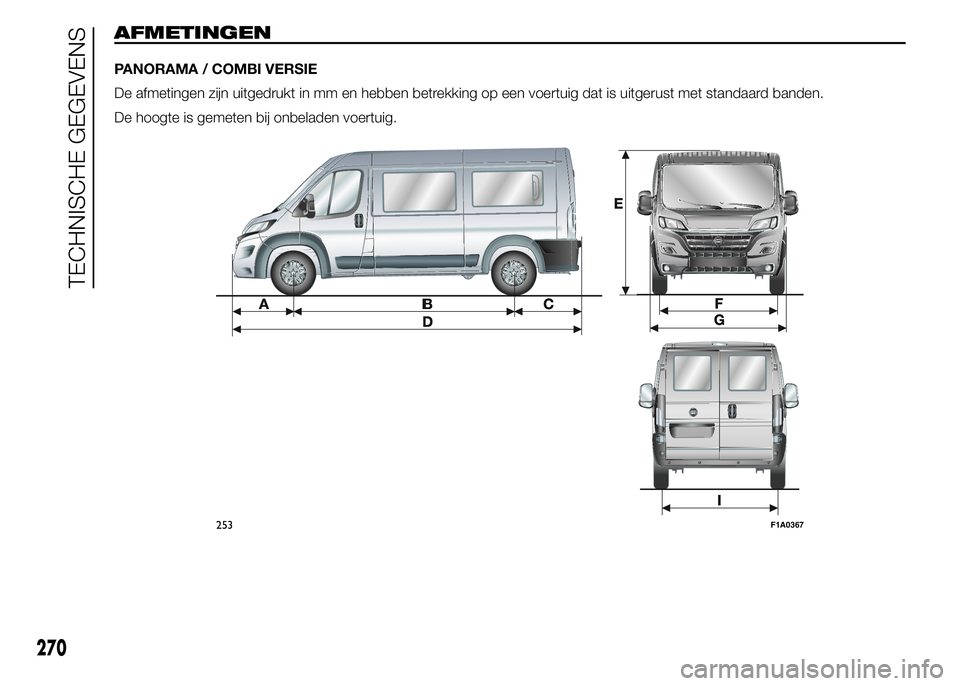

AFMETINGEN
PANORAMA / COMBI VERSIE
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig dat is uitgerust met standaard banden.
De hoogte is gemeten bij onbeladen voertuig.
253F1A0367
270
TECHNISCHE GEGEVENS

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) MINIBUS versie, 16 + 1 zitplaatsen
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
271

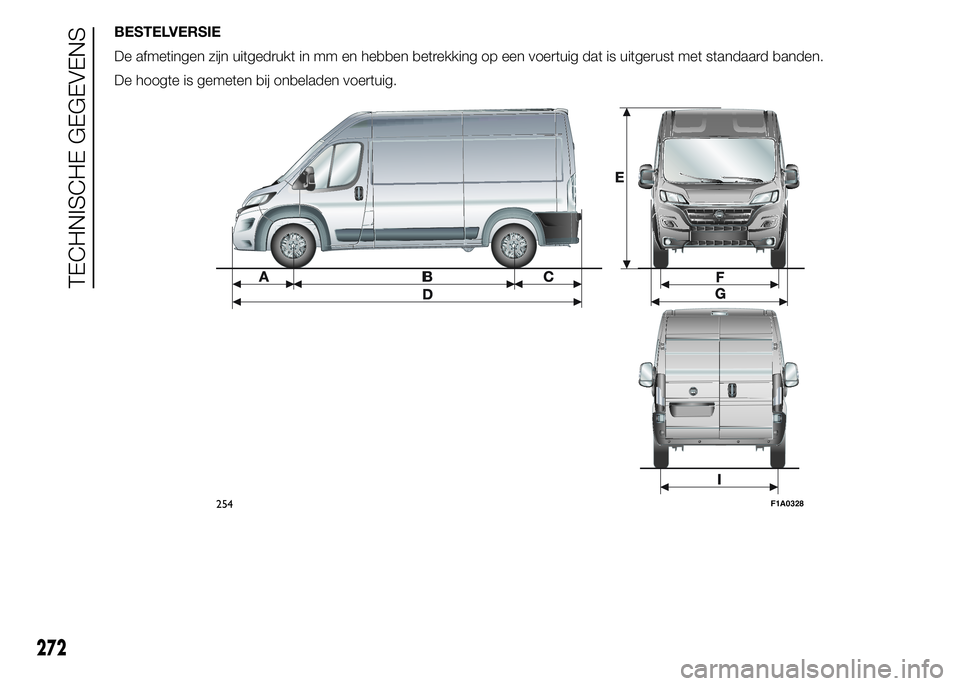

BESTELVERSIE
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig dat is uitgerust met standaard banden.
De hoogte is gemeten bij onbeladen voertuig.
254F1A0328
272
TECHNISCHE GEGEVENS

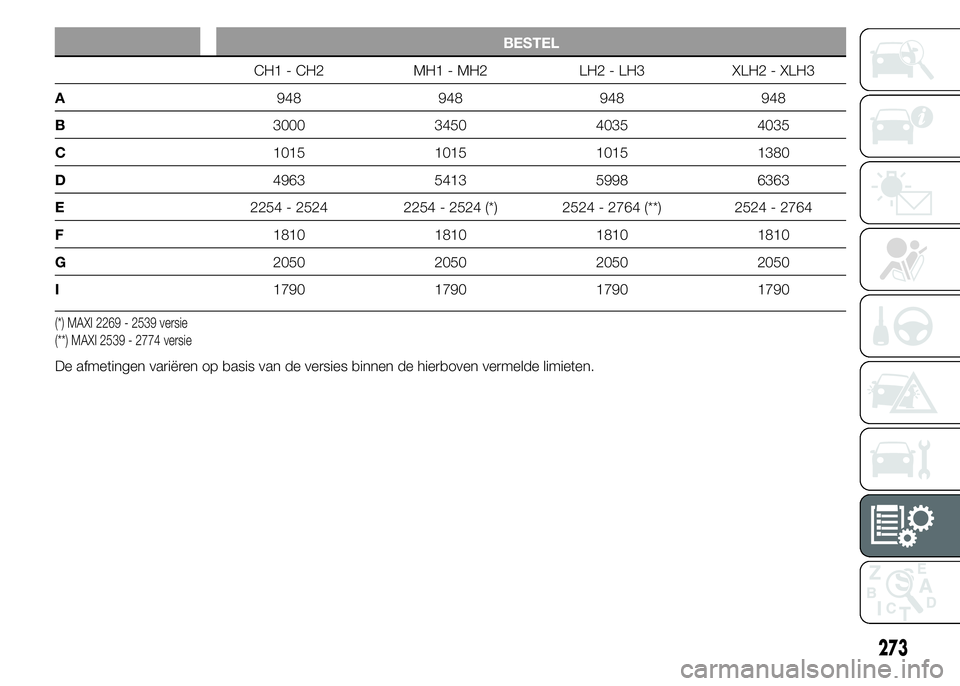

BESTEL
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) MAXI 2269 - 2539 versie
(**) MAXI 2539 - 2774 versie
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
273

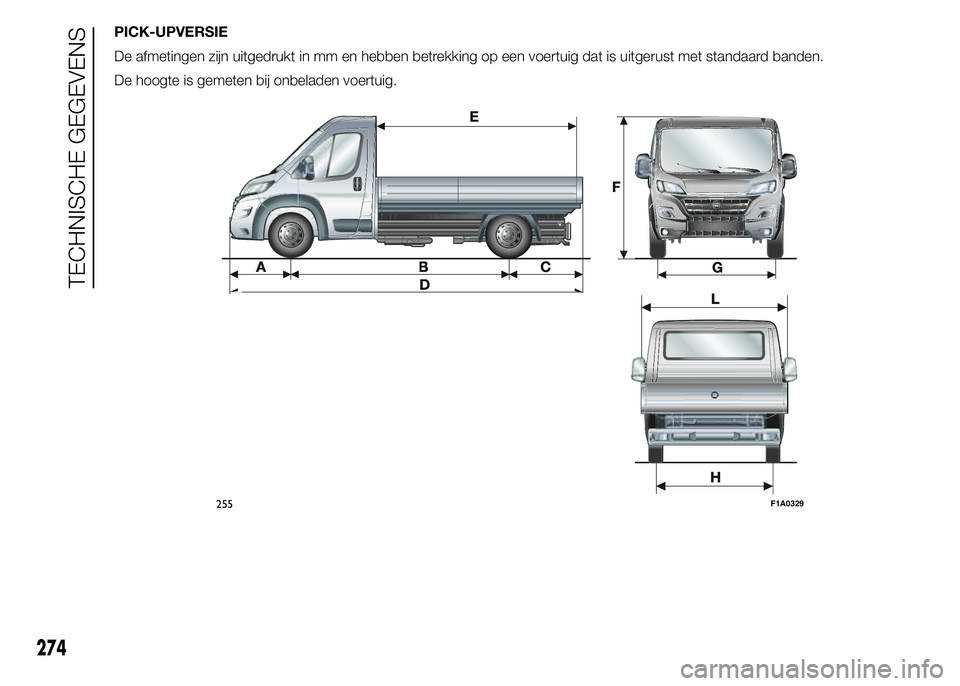

PICK-UPVERSIE
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een voertuig dat is uitgerust met standaard banden.
De hoogte is gemeten bij onbeladen voertuig.
255F1A0329
274
TECHNISCHE GEGEVENS

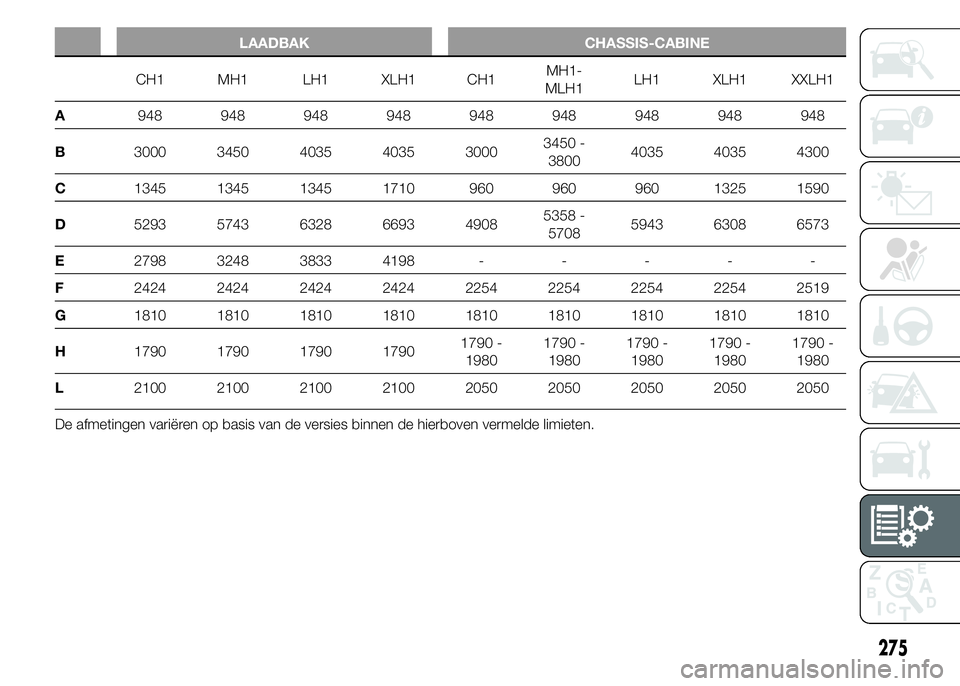

LAADBAK CHASSIS-CABINE
CH1 MH1 LH1 XLH1 CH1MH1-
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
275

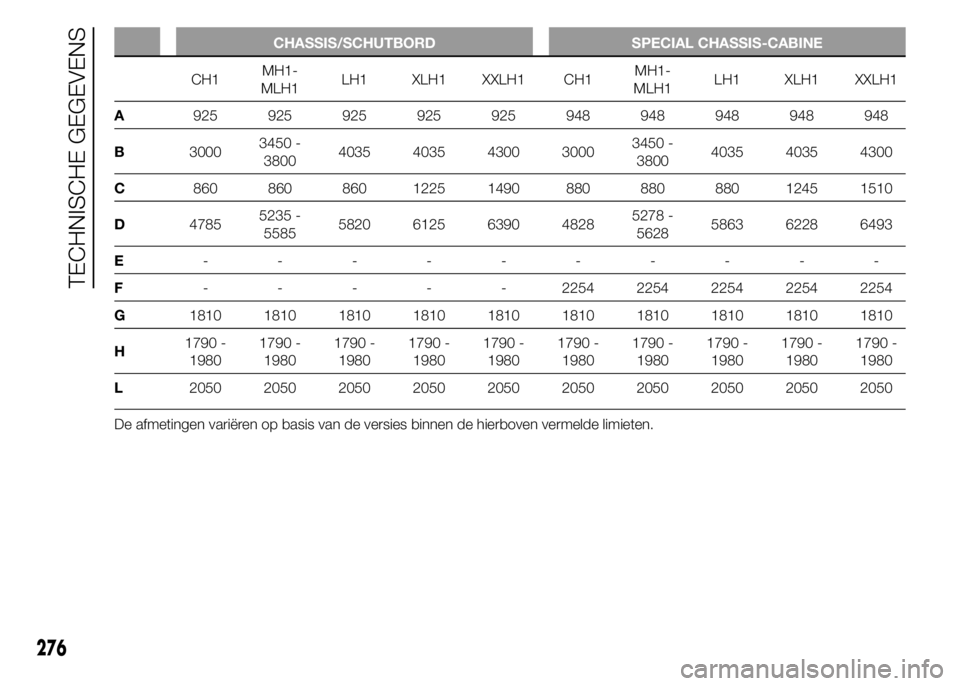

CHASSIS/SCHUTBORD SPECIAL CHASSIS-CABINE
CH1MH1-
MLH1LH1 XLH1 XXLH1 CH1MH1-
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
276
