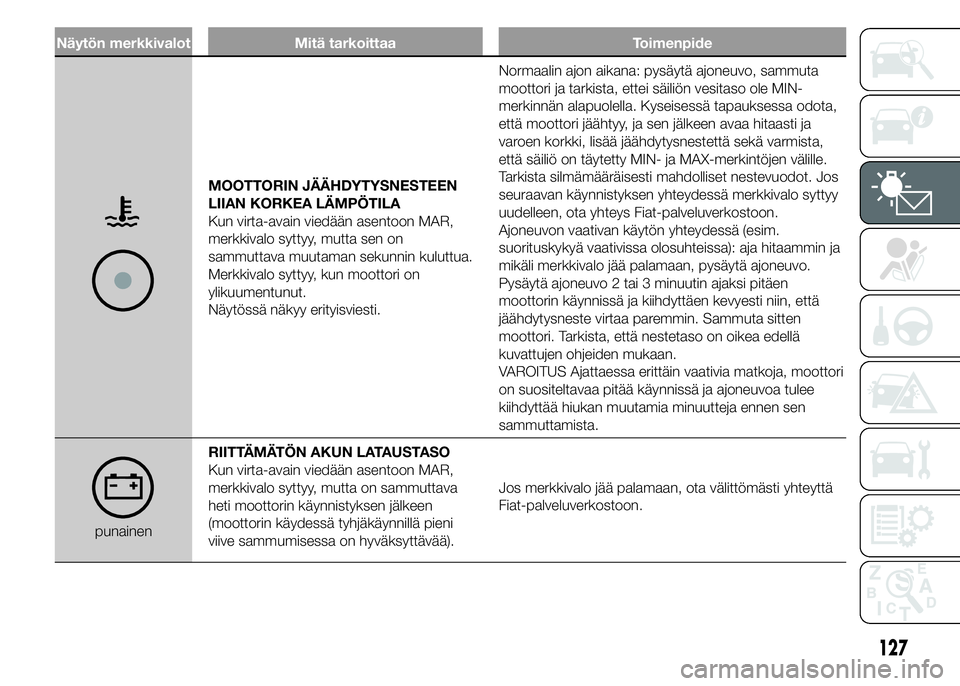

Näytön merkkivalot Mitä tarkoittaa Toimenpide
MOOTTORIN JÄÄHDYTYSNESTEEN
LIIAN KORKEA LÄMPÖTILA
Kun virta-avain viedään asentoon MAR,
merkkivalo syttyy, mutta sen on
sammuttava muutaman sekunnin kuluttua.
Merkkivalo syttyy, kun moottori on
ylikuumentunut.
Näytössä näkyy erityisviesti.Normaalin ajon aikana: pysäytä ajoneuvo, sammuta
moottori ja tarkista, ettei säiliön vesitaso ole MIN-
merkinnän alapuolella. Kyseisessä tapauksessa odota,
että moottori jäähtyy, ja sen jälkeen avaa hitaasti ja
varoen korkki, lisää jäähdytysnestettä sekä varmista,
että säiliö on täytetty MIN- ja MAX-merkintöjen välille.
Tarkista silmämääräisesti mahdolliset nestevuodot. Jos
seuraavan käynnistyksen yhteydessä merkkivalo syttyy
uudelleen, ota yhteys Fiat-palveluverkostoon.
Ajoneuvon vaativan käytön yhteydessä (esim.
suorituskykyä vaativissa olosuhteissa): aja hitaammin ja
mikäli merkkivalo jää palamaan, pysäytä ajoneuvo.
Pysäytä ajoneuvo 2 tai 3 minuutin ajaksi pitäen
moottorin käynnissä ja kiihdyttäen kevyesti niin, että
jäähdytysneste virtaa paremmin. Sammuta sitten
moottori. Tarkista, että nestetaso on oikea edellä
kuvattujen ohjeiden mukaan.
VAROITUS Ajattaessa erittäin vaativia matkoja, moottori
on suositeltavaa pitää käynnissä ja ajoneuvoa tulee
kiihdyttää hiukan muutamia minuutteja ennen sen
sammuttamista.
punainenRIITTÄMÄTÖN AKUN LATAUSTASO
Kun virta-avain viedään asentoon MAR,
merkkivalo syttyy, mutta on sammuttava
heti moottorin käynnistyksen jälkeen
(moottorin käydessä tyhjäkäynnillä pieni
viive sammumisessa on hyväksyttävää).Jos merkkivalo jää palamaan, ota välittömästi yhteyttä
Fiat-palveluverkostoon.
127

Näytön merkkivalot Mitä tarkoittaa Toimenpide

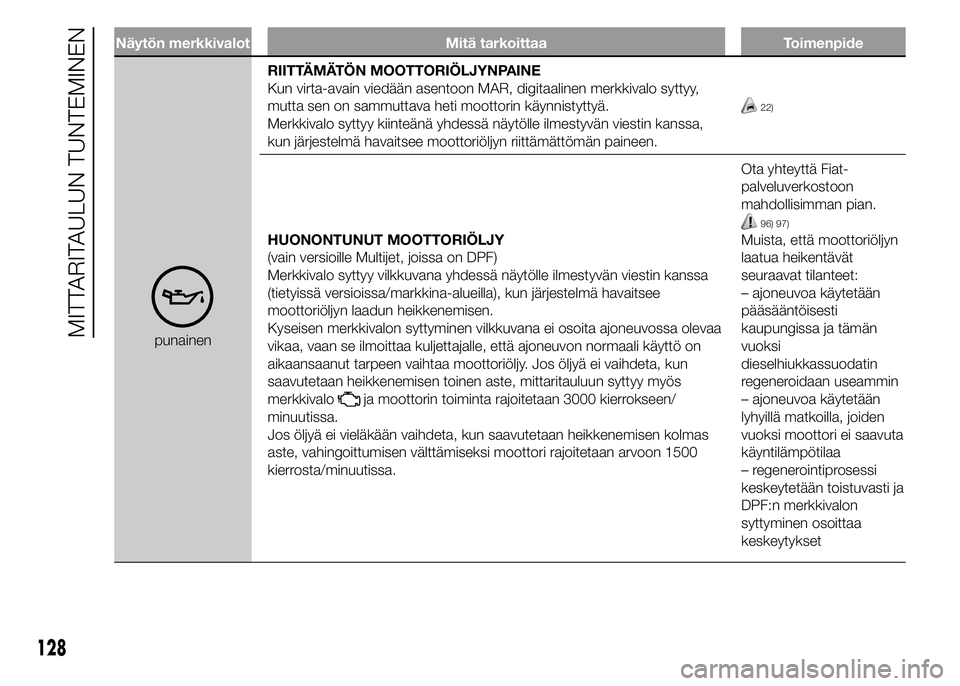

punainenRIITTÄMÄTÖN MOOTTORIÖLJYNPAINE
Kun virta-avain viedään asentoon MAR, digitaalinen merkkivalo syttyy,
mutta sen on sammuttava heti moottorin käynnistyttyä.
Merkkivalo syttyy kiinteänä yhdessä näytölle ilmestyvän viestin kanssa,
kun järjestelmä havaitsee moottoriöljyn riittämättömän paineen.
22)
HUONONTUNUT MOOTTORIÖLJY
(vain versioille Multijet, joissa on DPF)
Merkkivalo syttyy vilkkuvana yhdessä näytölle ilmestyvän viestin kanssa
(tietyissä versioissa/markkina-alueilla), kun järjestelmä havaitsee
moottoriöljyn laadun heikkenemisen.
Kyseisen merkkivalon syttyminen vilkkuvana ei osoita ajoneuvossa olevaa
vikaa, vaan se ilmoittaa kuljettajalle, että ajoneuvon normaali käyttö on
aikaansaanut tarpeen vaihtaa moottoriöljy. Jos öljyä ei vaihdeta, kun
saavutetaan heikkenemisen toinen aste, mittaritauluun syttyy myös
merkkivalo
ja moottorin toiminta rajoitetaan 3000 kierrokseen/
minuutissa.
Jos öljyä ei vieläkään vaihdeta, kun saavutetaan heikkenemisen kolmas
aste, vahingoittumisen välttämiseksi moottori rajoitetaan arvoon 1500
kierrosta/minuutissa.Ota yhteyttä Fiat-
palveluverkostoon
mahdollisimman pian.
96) 97)
Muista, että moottoriöljyn
laatua heikentävät
seuraavat tilanteet:
– ajoneuvoa käytetään
pääsääntöisesti
kaupungissa ja tämän
vuoksi
dieselhiukkassuodatin
regeneroidaan useammin
– ajoneuvoa käytetään
lyhyillä matkoilla, joiden
vuoksi moottori ei saavuta
käyntilämpötilaa
– regenerointiprosessi
keskeytetään toistuvasti ja
DPF:n merkkivalon
syttyminen osoittaa
keskeytykset
128
MITTARITAULUN TUNTEMINEN

Näytön merkkivalot Mitä tarkoittaa Toimenpide

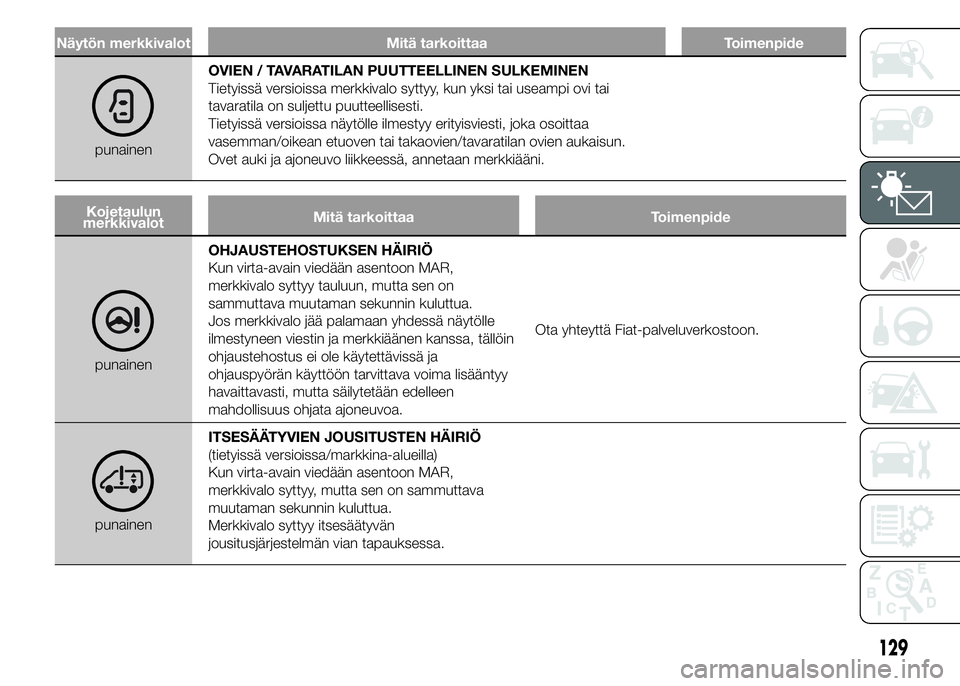

punainenOVIEN / TAVARATILAN PUUTTEELLINEN SULKEMINEN
Tietyissä versioissa merkkivalo syttyy, kun yksi tai useampi ovi tai
tavaratila on suljettu puutteellisesti.
Tietyissä versioissa näytölle ilmestyy erityisviesti, joka osoittaa
vasemman/oikean etuoven tai takaovien/tavaratilan ovien aukaisun.
Ovet auki ja ajoneuvo liikkeessä, annetaan merkkiääni.
Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
punainenOHJAUSTEHOSTUKSEN HÄIRIÖ
Kun virta-avain viedään asentoon MAR,
merkkivalo syttyy tauluun, mutta sen on
sammuttava muutaman sekunnin kuluttua.
Jos merkkivalo jää palamaan yhdessä näytölle
ilmestyneen viestin ja merkkiäänen kanssa, tällöin
ohjaustehostus ei ole käytettävissä ja
ohjauspyörän käyttöön tarvittava voima lisääntyy
havaittavasti, mutta säilytetään edelleen
mahdollisuus ohjata ajoneuvoa.Ota yhteyttä Fiat-palveluverkostoon.
punainenITSESÄÄTYVIEN JOUSITUSTEN HÄIRIÖ
(tietyissä versioissa/markkina-alueilla)
Kun virta-avain viedään asentoon MAR,
merkkivalo syttyy, mutta sen on sammuttava
muutaman sekunnin kuluttua.
Merkkivalo syttyy itsesäätyvän
jousitusjärjestelmän vian tapauksessa.
129

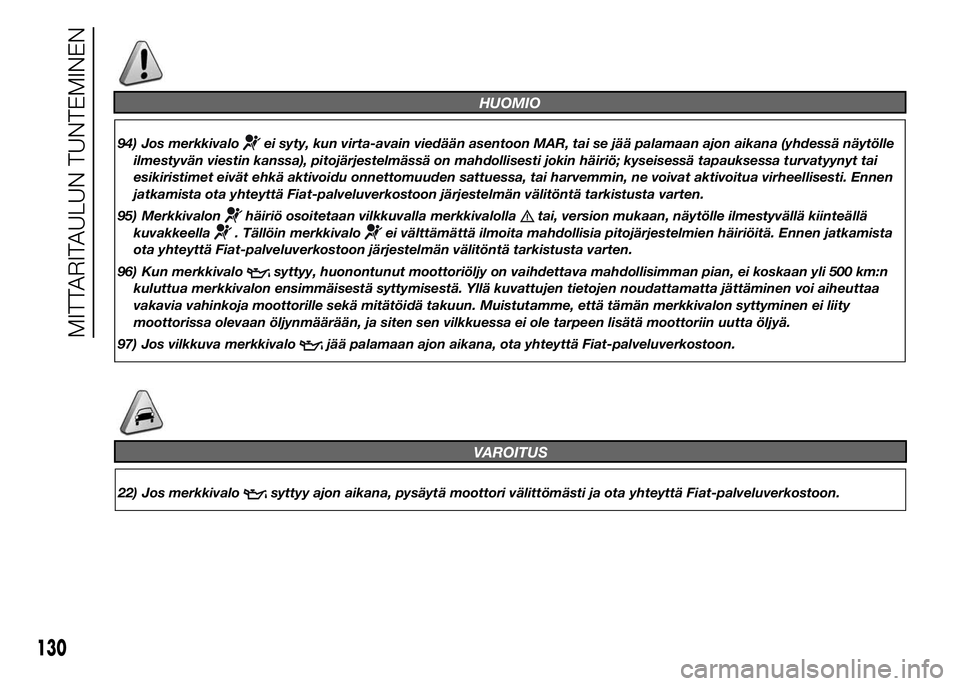

HUOMIO
94) Jos merkkivaloei syty, kun virta-avain viedään asentoon MAR, tai se jää palamaan ajon aikana (yhdessä näytölle
ilmestyvän viestin kanssa), pitojärjestelmässä on mahdollisesti jokin häiriö; kyseisessä tapauksessa turvatyynyt tai
esikiristimet eivät ehkä aktivoidu onnettomuuden sattuessa, tai harvemmin, ne voivat aktivoitua virheellisesti. Ennen
jatkamista ota yhteyttä Fiat-palveluverkostoon järjestelmän välitöntä tarkistusta varten.
95) Merkkivalon
häiriö osoitetaan vilkkuvalla merkkivalollatai, version mukaan, näytölle ilmestyvällä kiinteällä
kuvakkeella
. Tällöin merkkivaloei välttämättä ilmoita mahdollisia pitojärjestelmien häiriöitä. Ennen jatkamista
ota yhteyttä Fiat-palveluverkostoon järjestelmän välitöntä tarkistusta varten.
96) Kun merkkivalo
syttyy, huonontunut moottoriöljy on vaihdettava mahdollisimman pian, ei koskaan yli 500 km:n
kuluttua merkkivalon ensimmäisestä syttymisestä. Yllä kuvattujen tietojen noudattamatta jättäminen voi aiheuttaa
vakavia vahinkoja moottorille sekä mitätöidä takuun. Muistutamme, että tämän merkkivalon syttyminen ei liity
moottorissa olevaan öljynmäärään, ja siten sen vilkkuessa ei ole tarpeen lisätä moottoriin uutta öljyä.
97) Jos vilkkuva merkkivalo
jää palamaan ajon aikana, ota yhteyttä Fiat-palveluverkostoon.
130
MITTARITAULUN TUNTEMINEN
VAROITUS
22) Jos merkkivalosyttyy ajon aikana, pysäytä moottori välittömästi ja ota yhteyttä Fiat-palveluverkostoon.

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide

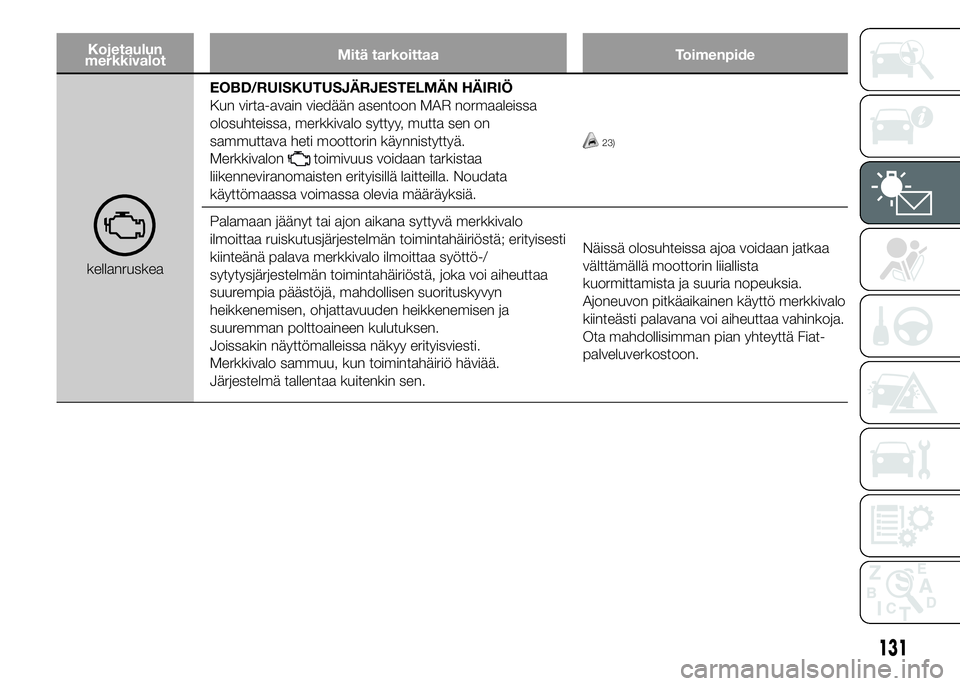

kellanruskeaEOBD/RUISKUTUSJÄRJESTELMÄN HÄIRIÖ
Kun virta-avain viedään asentoon MAR normaaleissa
olosuhteissa, merkkivalo syttyy, mutta sen on
sammuttava heti moottorin käynnistyttyä.
Merkkivalon
toimivuus voidaan tarkistaa
liikenneviranomaisten erityisillä laitteilla. Noudata
käyttömaassa voimassa olevia määräyksiä.
23)
Palamaan jäänyt tai ajon aikana syttyvä merkkivalo
ilmoittaa ruiskutusjärjestelmän toimintahäiriöstä; erityisesti
kiinteänä palava merkkivalo ilmoittaa syöttö-/
sytytysjärjestelmän toimintahäiriöstä, joka voi aiheuttaa
suurempia päästöjä, mahdollisen suorituskyvyn
heikkenemisen, ohjattavuuden heikkenemisen ja
suuremman polttoaineen kulutuksen.
Joissakin näyttömalleissa näkyy erityisviesti.
Merkkivalo sammuu, kun toimintahäiriö häviää.
Järjestelmä tallentaa kuitenkin sen.Näissä olosuhteissa ajoa voidaan jatkaa
välttämällä moottorin liiallista
kuormittamista ja suuria nopeuksia.
Ajoneuvon pitkäaikainen käyttö merkkivalo
kiinteästi palavana voi aiheuttaa vahinkoja.
Ota mahdollisimman pian yhteyttä Fiat-
palveluverkostoon.
131

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide

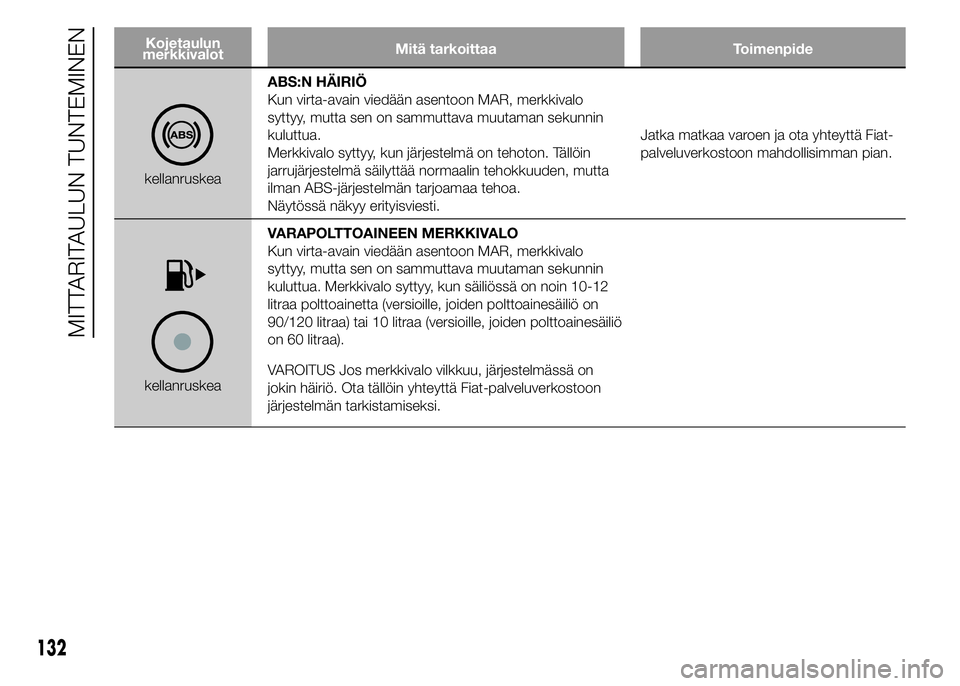

kellanruskeaABS:N HÄIRIÖ
Kun virta-avain viedään asentoon MAR, merkkivalo
syttyy, mutta sen on sammuttava muutaman sekunnin
kuluttua.
Merkkivalo syttyy, kun järjestelmä on tehoton. Tällöin
jarrujärjestelmä säilyttää normaalin tehokkuuden, mutta
ilman ABS-järjestelmän tarjoamaa tehoa.
Näytössä näkyy erityisviesti.Jatka matkaa varoen ja ota yhteyttä Fiat-
palveluverkostoon mahdollisimman pian.
kellanruskeaVARAPOLTTOAINEEN MERKKIVALO
Kun virta-avain viedään asentoon MAR, merkkivalo
syttyy, mutta sen on sammuttava muutaman sekunnin
kuluttua. Merkkivalo syttyy, kun säiliössä on noin 10-12
litraa polttoainetta (versioille, joiden polttoainesäiliö on
90/120 litraa) tai 10 litraa (versioille, joiden polttoainesäiliö
on 60 litraa).
VAROITUS Jos merkkivalo vilkkuu, järjestelmässä on
jokin häiriö. Ota tällöin yhteyttä Fiat-palveluverkostoon
järjestelmän tarkistamiseksi.
132
MITTARITAULUN TUNTEMINEN

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide

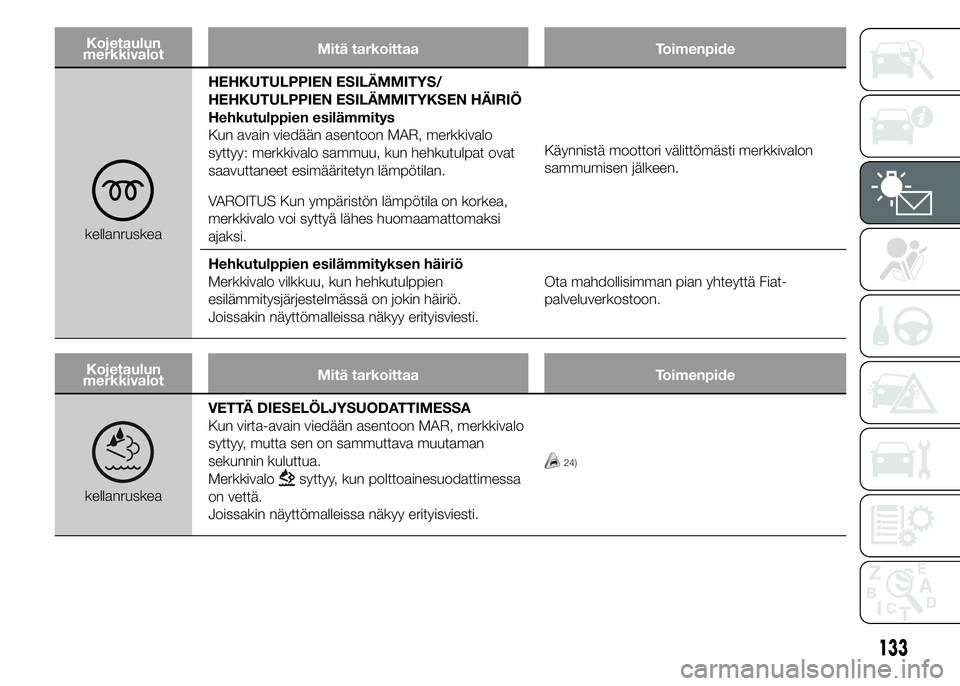

kellanruskeaHEHKUTULPPIEN ESILÄMMITYS/
HEHKUTULPPIEN ESILÄMMITYKSEN HÄIRIÖ
Hehkutulppien esilämmitys
Kun avain viedään asentoon MAR, merkkivalo
syttyy: merkkivalo sammuu, kun hehkutulpat ovat
saavuttaneet esimääritetyn lämpötilan.
VAROITUS Kun ympäristön lämpötila on korkea,
merkkivalo voi syttyä lähes huomaamattomaksi
ajaksi.Käynnistä moottori välittömästi merkkivalon
sammumisen jälkeen.
Hehkutulppien esilämmityksen häiriö
Merkkivalo vilkkuu, kun hehkutulppien
esilämmitysjärjestelmässä on jokin häiriö.
Joissakin näyttömalleissa näkyy erityisviesti.Ota mahdollisimman pian yhteyttä Fiat-
palveluverkostoon.
Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
kellanruskeaVETTÄ DIESELÖLJYSUODATTIMESSA
Kun virta-avain viedään asentoon MAR, merkkivalo
syttyy, mutta sen on sammuttava muutaman
sekunnin kuluttua.
Merkkivalo
syttyy, kun polttoainesuodattimessa
on vettä.
Joissakin näyttömalleissa näkyy erityisviesti.
24)
133

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide

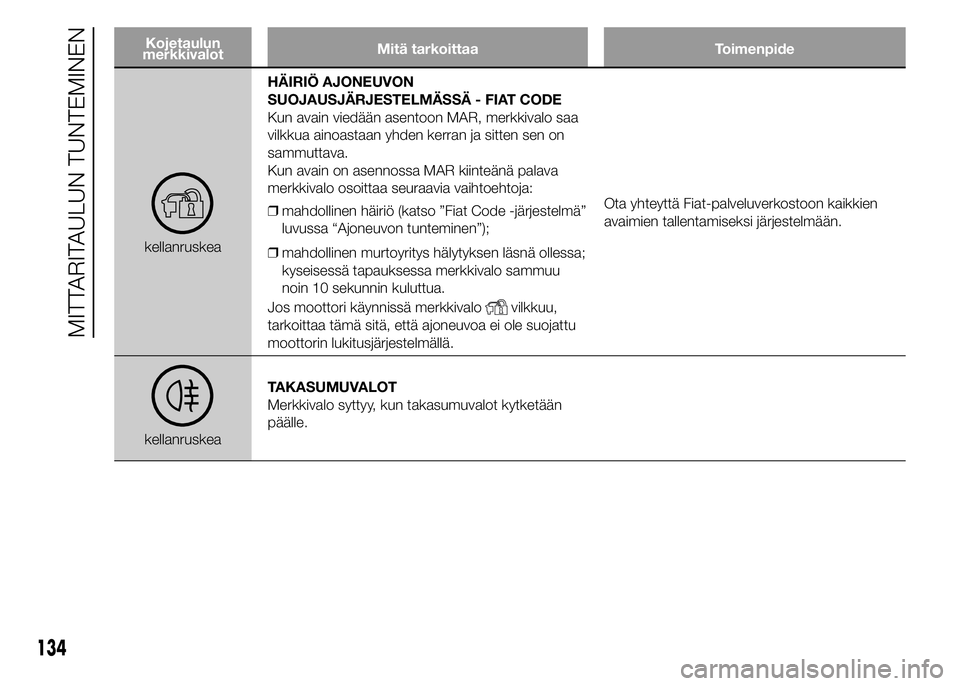

kellanruskeaHÄIRIÖ AJONEUVON
SUOJAUSJÄRJESTELMÄSSÄ - FIAT CODE
Kun avain viedään asentoon MAR, merkkivalo saa
vilkkua ainoastaan yhden kerran ja sitten sen on
sammuttava.
Kun avain on asennossa MAR kiinteänä palava
merkkivalo osoittaa seuraavia vaihtoehtoja:
❒mahdollinen häiriö (katso ”Fiat Code -järjestelmä”
luvussa “Ajoneuvon tunteminen”);
❒mahdollinen murtoyritys hälytyksen läsnä ollessa;
kyseisessä tapauksessa merkkivalo sammuu
noin 10 sekunnin kuluttua.
Jos moottori käynnissä merkkivalo
vilkkuu,
tarkoittaa tämä sitä, että ajoneuvoa ei ole suojattu
moottorin lukitusjärjestelmällä.Ota yhteyttä Fiat-palveluverkostoon kaikkien
avaimien tallentamiseksi järjestelmään.
kellanruskeaTAKASUMUVALOT
Merkkivalo syttyy, kun takasumuvalot kytketään
päälle.
134
MITTARITAULUN TUNTEMINEN

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide

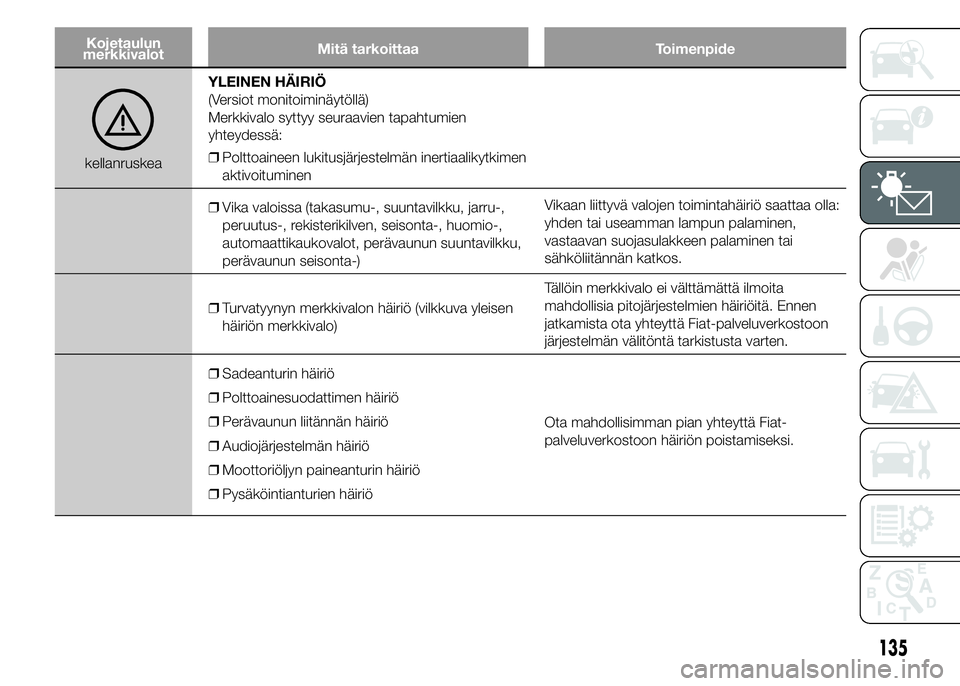

kellanruskeaYLEINEN HÄIRIÖ
(Versiot monitoiminäytöllä)
Merkkivalo syttyy seuraavien tapahtumien
yhteydessä:
❒Polttoaineen lukitusjärjestelmän inertiaalikytkimen
aktivoituminen
❒Vika valoissa (takasumu-, suuntavilkku, jarru-,
peruutus-, rekisterikilven, seisonta-, huomio-,
automaattikaukovalot, perävaunun suuntavilkku,
perävaunun seisonta-)Vikaan liittyvä valojen toimintahäiriö saattaa olla:
yhden tai useamman lampun palaminen,
vastaavan suojasulakkeen palaminen tai
sähköliitännän katkos.
❒Turvatyynyn merkkivalon häiriö (vilkkuva yleisen
häiriön merkkivalo)Tällöin merkkivalo ei välttämättä ilmoita
mahdollisia pitojärjestelmien häiriöitä. Ennen
jatkamista ota yhteyttä Fiat-palveluverkostoon
järjestelmän välitöntä tarkistusta varten.
❒Sadeanturin häiriö
❒Polttoainesuodattimen häiriö
❒Perävaunun liitännän häiriö
❒Audiojärjestelmän häiriö
❒Moottoriöljyn paineanturin häiriö
❒Pysäköintianturien häiriöOta mahdollisimman pian yhteyttä Fiat-
palveluverkostoon häiriön poistamiseksi.
135

Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide

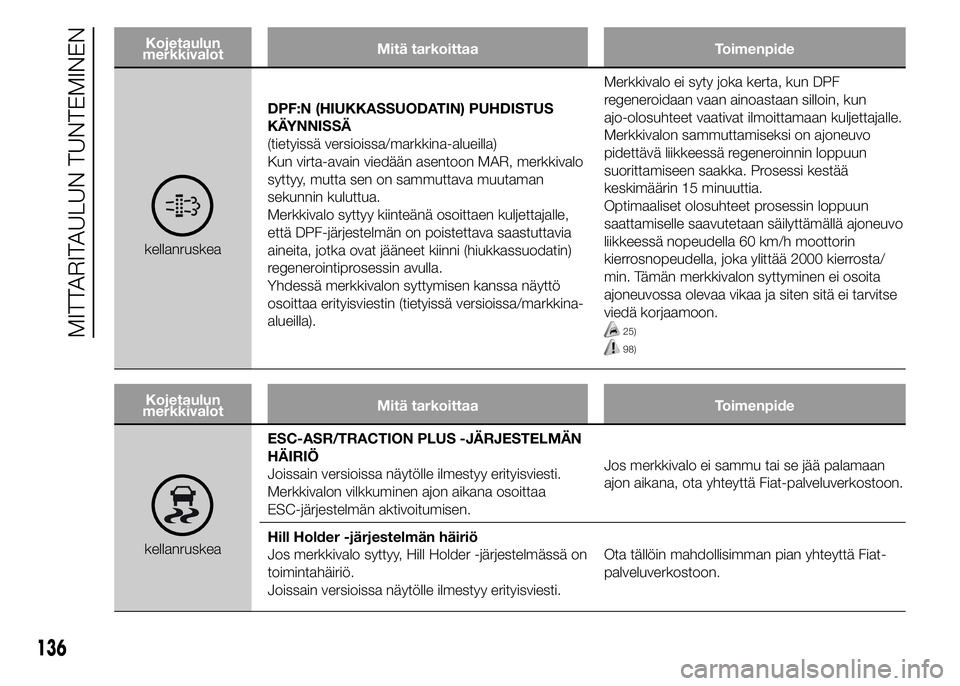

kellanruskeaDPF:N (HIUKKASSUODATIN) PUHDISTUS
KÄYNNISSÄ
(tietyissä versioissa/markkina-alueilla)
Kun virta-avain viedään asentoon MAR, merkkivalo
syttyy, mutta sen on sammuttava muutaman
sekunnin kuluttua.
Merkkivalo syttyy kiinteänä osoittaen kuljettajalle,
että DPF-järjestelmän on poistettava saastuttavia
aineita, jotka ovat jääneet kiinni (hiukkassuodatin)
regenerointiprosessin avulla.
Yhdessä merkkivalon syttymisen kanssa näyttö
osoittaa erityisviestin (tietyissä versioissa/markkina-
alueilla).Merkkivalo ei syty joka kerta, kun DPF
regeneroidaan vaan ainoastaan silloin, kun
ajo-olosuhteet vaativat ilmoittamaan kuljettajalle.
Merkkivalon sammuttamiseksi on ajoneuvo
pidettävä liikkeessä regeneroinnin loppuun
suorittamiseen saakka. Prosessi kestää
keskimäärin 15 minuuttia.
Optimaaliset olosuhteet prosessin loppuun
saattamiselle saavutetaan säilyttämällä ajoneuvo
liikkeessä nopeudella 60 km/h moottorin
kierrosnopeudella, joka ylittää 2000 kierrosta/
min. Tämän merkkivalon syttyminen ei osoita
ajoneuvossa olevaa vikaa ja siten sitä ei tarvitse
viedä korjaamoon.
25)
98)
Kojetaulun
merkkivalotMitä tarkoittaa Toimenpide
kellanruskeaESC-ASR/TRACTION PLUS -JÄRJESTELMÄN
HÄIRIÖ
Joissain versioissa näytölle ilmestyy erityisviesti.
Merkkivalon vilkkuminen ajon aikana osoittaa
ESC-järjestelmän aktivoitumisen.Jos merkkivalo ei sammu tai se jää palamaan
ajon aikana, ota yhteyttä Fiat-palveluverkostoon.
Hill Holder -järjestelmän häiriö
Jos merkkivalo syttyy, Hill Holder -järjestelmässä on
toimintahäiriö.
Joissain versioissa näytölle ilmestyy erityisviesti.Ota tällöin mahdollisimman pian yhteyttä Fiat-
palveluverkostoon.
136
MITTARITAULUN TUNTEMINEN
