FIAT DUCATO BASE CAMPER 2016 Betriebsanleitung (in German)

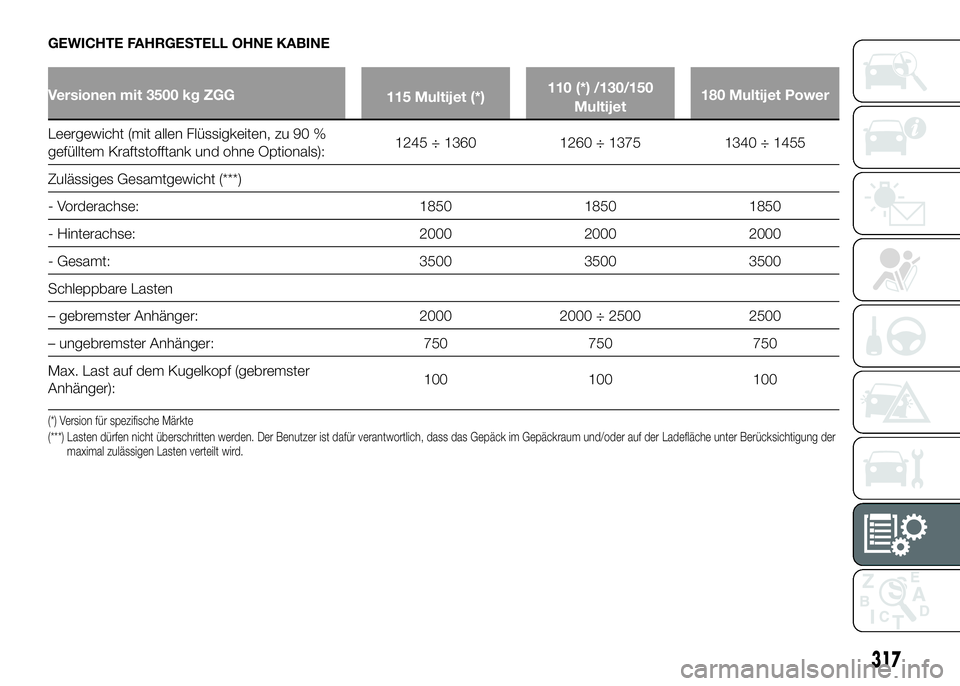

GEWICHTE FAHRGESTELL OHNE KABINE
Versionen mit 3500 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1850 1850 1850
- Hinterachse: 2000 2000 2000
- Gesamt: 3500 3500 3500
Schleppbare Lasten
– gebremster Anhänger: 2000 2000 ÷ 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
317

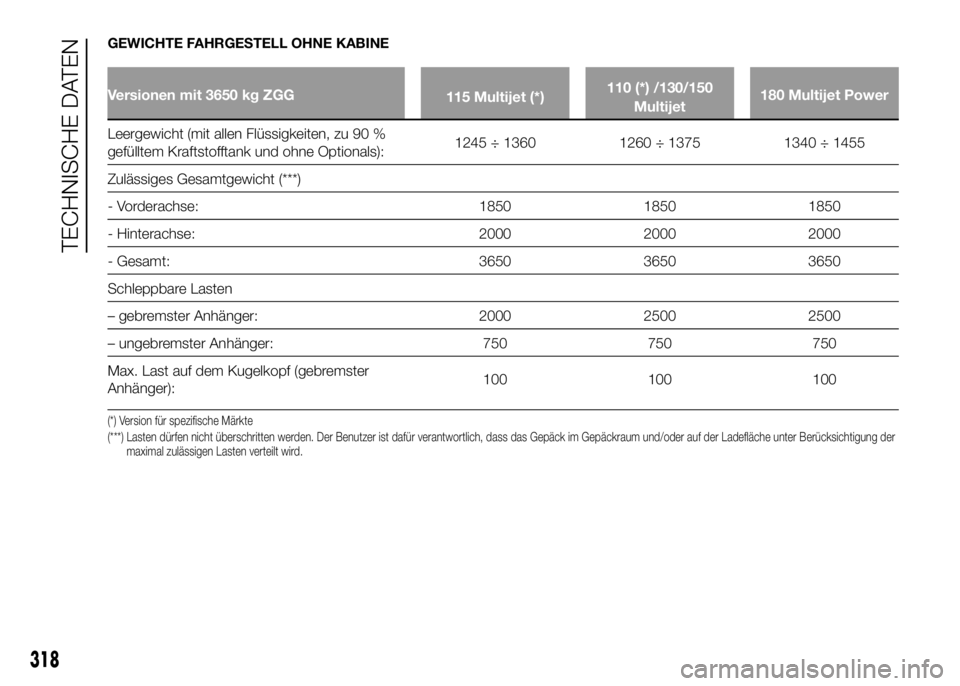

GEWICHTE FAHRGESTELL OHNE KABINE
Versionen mit 3650 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1850 1850 1850
- Hinterachse: 2000 2000 2000
- Gesamt: 3650 3650 3650
Schleppbare Lasten
– gebremster Anhänger: 2000 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
318
TECHNISCHE DATEN

GEWICHTE FAHRGESTELLE OHNE KABINE (Versionen MAXI)
Versionen mit 3500 kg
ZGGVersionen mit 3995 kg -
4005 kg - 4250 kg ZGGVersionen
mit 4400 kg
ZGG
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)
/130/150
Multijet180 Multijet
Power180 Multijet
Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Zulässiges Gesamtgewicht (***)
- Vorderachse: 2100 2100 2100 2100 2100
- Hinterachse: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
- Gesamt: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Schleppbare Lasten
– gebremster Anhänger: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– ungebremster Anhänger: 750 750 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 ÷ 120 100 ÷ 120 100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
319

GEWICHTE KABINENFAHRGESTELLE
Versionen mit 3000 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Zulässiges Gesamtgewicht (**)
- Vorderachse: 1630 1630 1630
- Hinterachse: 1650 1650 1650
- Gesamt: 3000 3000 3000
Schleppbare Lasten
– gebremster Anhänger: 2000 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
320
TECHNISCHE DATEN

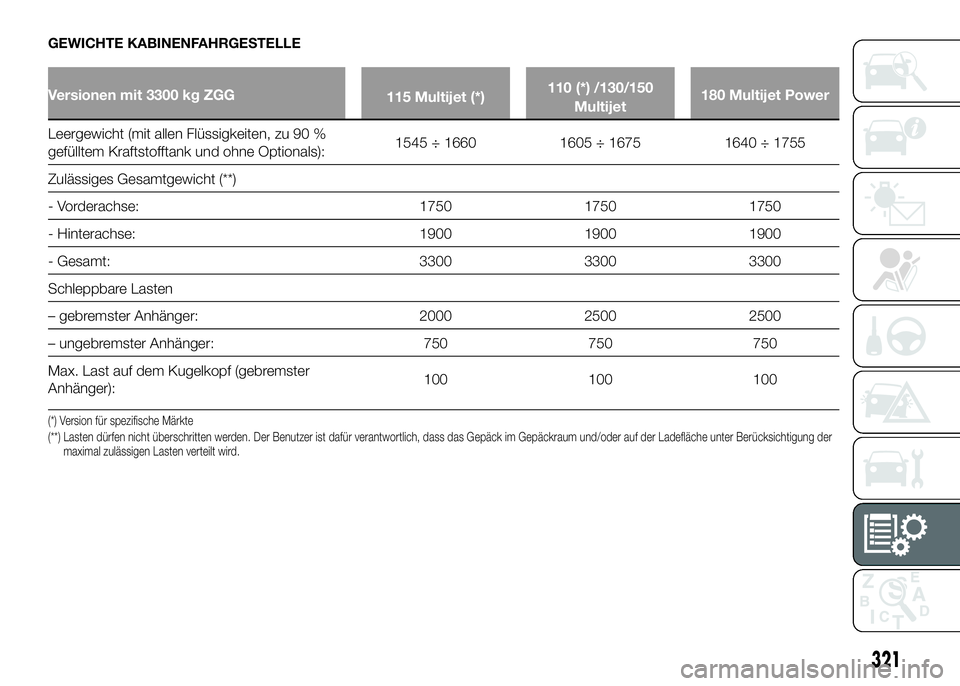

GEWICHTE KABINENFAHRGESTELLE
Versionen mit 3300 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Zulässiges Gesamtgewicht (**)
- Vorderachse: 1750 1750 1750
- Hinterachse: 1900 1900 1900
- Gesamt: 3300 3300 3300
Schleppbare Lasten
– gebremster Anhänger: 2000 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
321

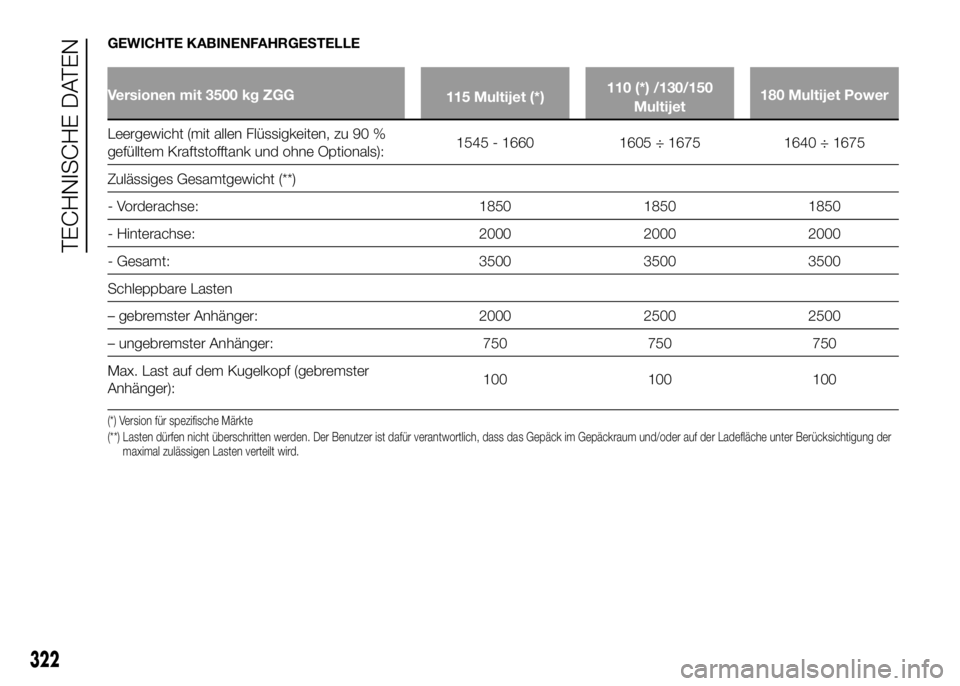

GEWICHTE KABINENFAHRGESTELLE
Versionen mit 3500 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Zulässiges Gesamtgewicht (**)
- Vorderachse: 1850 1850 1850
- Hinterachse: 2000 2000 2000
- Gesamt: 3500 3500 3500
Schleppbare Lasten
– gebremster Anhänger: 2000 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
322
TECHNISCHE DATEN

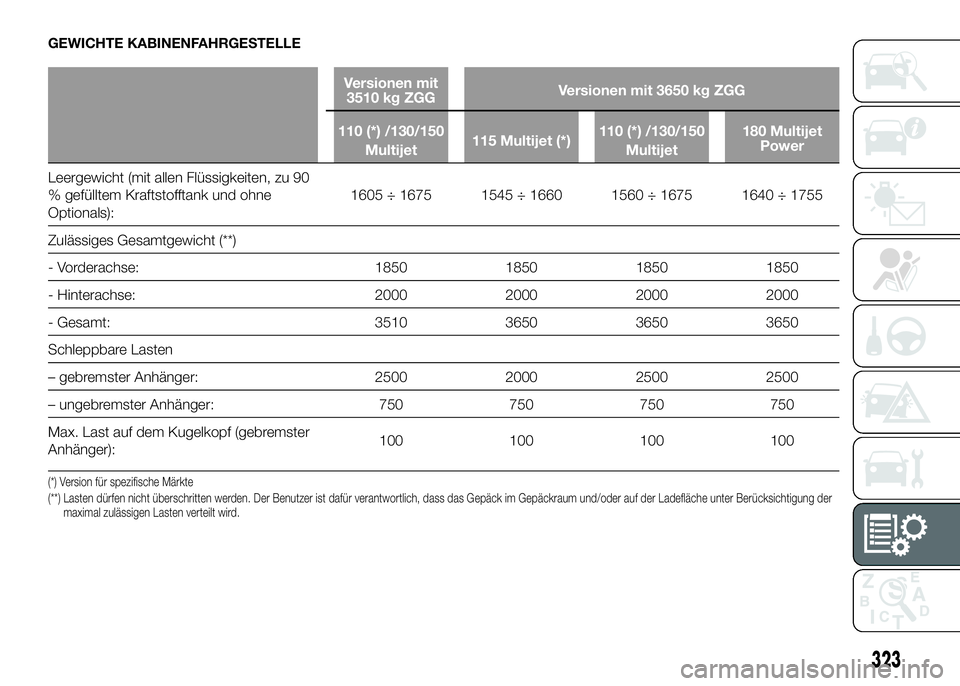

GEWICHTE KABINENFAHRGESTELLE
Versionen mit
3510 kg ZGGVersionen mit 3650 kg ZGG
110 (*) /130/150
Multijet115 Multijet (*)110 (*) /130/150
Multijet180 Multijet
Power
Leergewicht (mit allen Flüssigkeiten, zu 90
% gefülltem Kraftstofftank und ohne
Optionals):1605 ÷ 1675 1545 ÷ 1660 1560 ÷ 1675 1640 ÷ 1755
Zulässiges Gesamtgewicht (**)
- Vorderachse: 1850 1850 1850 1850
- Hinterachse: 2000 2000 2000 2000
- Gesamt: 3510 3650 3650 3650
Schleppbare Lasten
– gebremster Anhänger: 2500 2000 2500 2500
– ungebremster Anhänger: 750 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100 100
(*) Version für spezifische Märkte
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
323

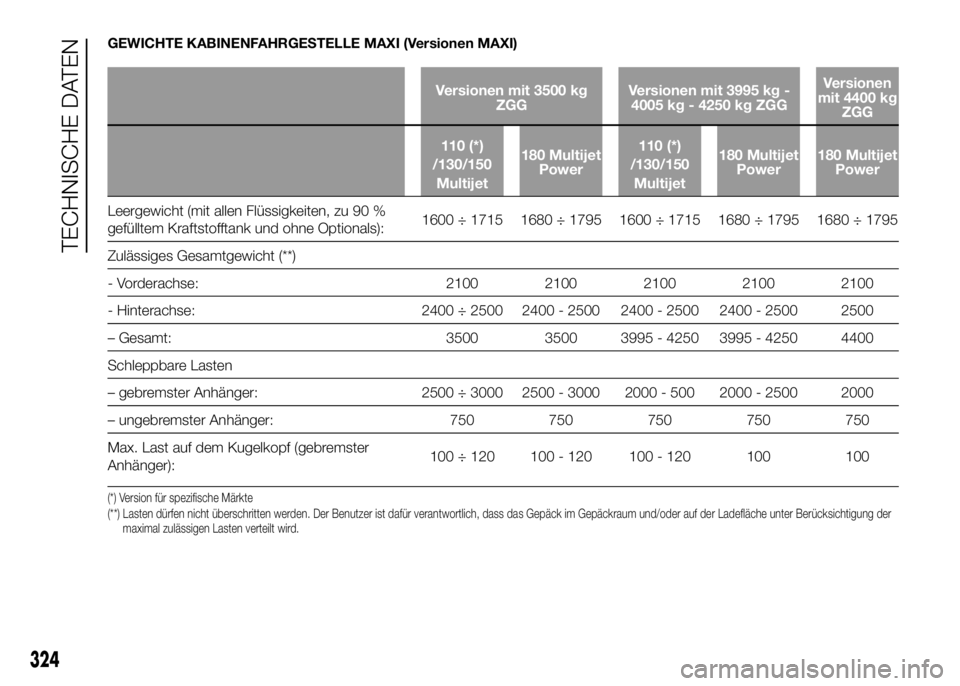

GEWICHTE KABINENFAHRGESTELLE MAXI (Versionen MAXI)
Versionen mit 3500 kg
ZGGVersionen mit 3995 kg -
4005 kg - 4250 kg ZGGVersionen
mit 4400 kg
ZGG
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)
/130/150
Multijet180 Multijet
Power180 Multijet
Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1600 ÷ 1715 1680 ÷ 1795 1600 ÷ 1715 1680 ÷ 1795 1680 ÷ 1795
Zulässiges Gesamtgewicht (**)
- Vorderachse: 2100 2100 2100 2100 2100
- Hinterachse: 2400 ÷ 2500 2400 - 2500 2400 - 2500 2400 - 2500 2500
– Gesamt: 3500 3500 3995 - 4250 3995 - 4250 4400
Schleppbare Lasten
– gebremster Anhänger: 2500 ÷ 3000 2500 - 3000 2000 - 500 2000 - 2500 2000
– ungebremster Anhänger: 750 750 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 ÷ 120 100 - 120 100 - 120 100 100
(*) Version für spezifische Märkte
(**) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
324
TECHNISCHE DATEN

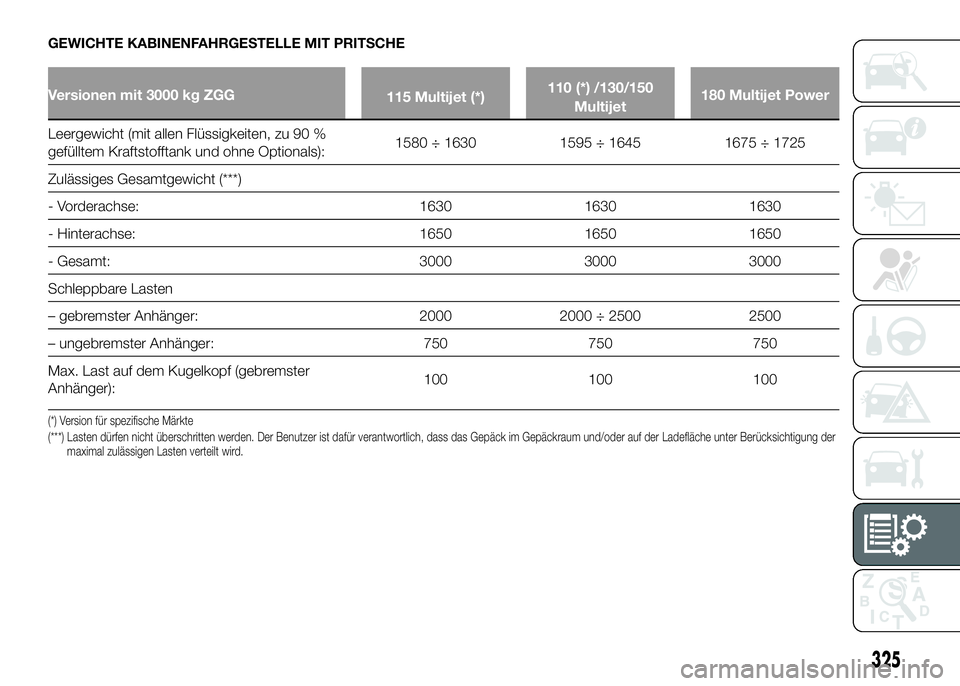

GEWICHTE KABINENFAHRGESTELLE MIT PRITSCHE
Versionen mit 3000 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1630 1630 1630
- Hinterachse: 1650 1650 1650
- Gesamt: 3000 3000 3000
Schleppbare Lasten
– gebremster Anhänger: 2000 2000 ÷ 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
325

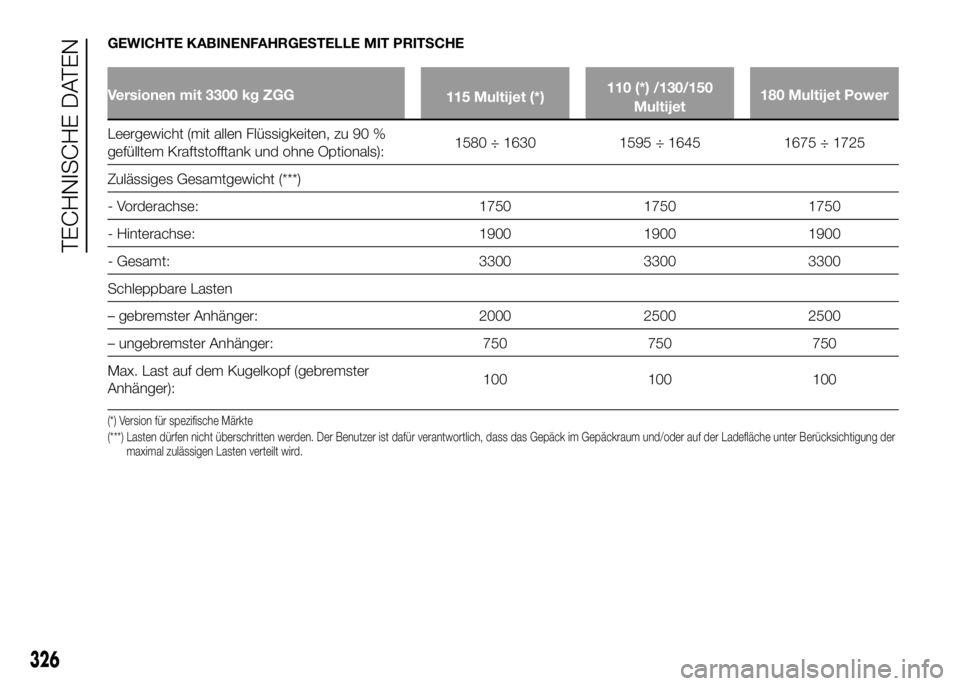

GEWICHTE KABINENFAHRGESTELLE MIT PRITSCHE
Versionen mit 3300 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1750 1750 1750
- Hinterachse: 1900 1900 1900
- Gesamt: 3300 3300 3300
Schleppbare Lasten
– gebremster Anhänger: 2000 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
326
TECHNISCHE DATEN
