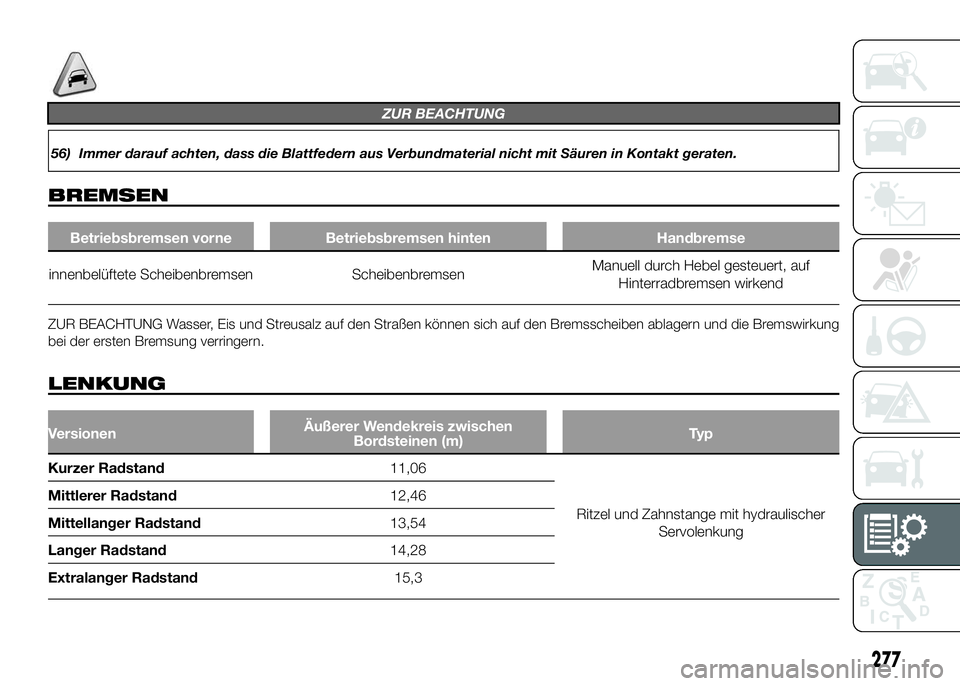

56) Immer darauf achten, dass die Blattfedern aus Verbundmaterial nicht mit Säuren in Kontakt geraten.
BREMSEN
Betriebsbremsen vorne Betriebsbremsen hinten Handbremse
innenbelüftete Scheibenbremsen ScheibenbremsenManuell durch Hebel gesteuert, auf
Hinterradbremsen wirkend
ZUR BEACHTUNG Wasser, Eis und Streusalz auf den Straßen können sich auf den Bremsscheiben ablagern und die Bremswirkung
bei der ersten Bremsung verringern.
LENKUNG
VersionenÄußerer Wendekreis zwischen
Bordsteinen (m)Ty p
Kurzer Radstand11,06
Ritzel und Zahnstange mit hydraulischer
Servolenkung Mittlerer Radstand12,46
Mittellanger Radstand13,54
Langer Radstand14,28
Extralanger Radstand15,3
277

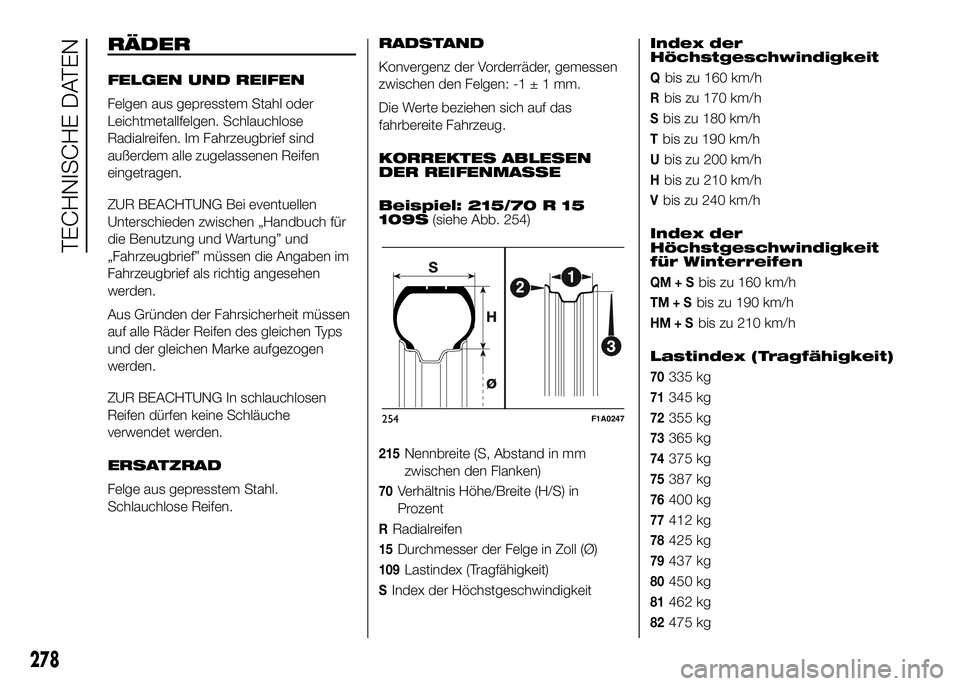

RÄDER
FELGEN UND REIFEN
Felgen aus gepresstem Stahl oder
Leichtmetallfelgen. Schlauchlose
Radialreifen. Im Fahrzeugbrief sind
außerdem alle zugelassenen Reifen
eingetragen.
ZUR BEACHTUNG Bei eventuellen
Unterschieden zwischen „Handbuch für
die Benutzung und Wartung” und
„Fahrzeugbrief” müssen die Angaben im
Fahrzeugbrief als richtig angesehen
werden.
Aus Gründen der Fahrsicherheit müssen
auf alle Räder Reifen des gleichen Typs
und der gleichen Marke aufgezogen
werden.
ZUR BEACHTUNG In schlauchlosen
Reifen dürfen keine Schläuche
verwendet werden.
ERSATZRAD
Felge aus gepresstem Stahl.
Schlauchlose Reifen.RADSTAND
Konvergenz der Vorderräder, gemessen
zwischen den Felgen: -1±1mm.
Die Werte beziehen sich auf das
fahrbereite Fahrzeug.
KORREKTES ABLESEN
DER REIFENMASSE
Beispiel: 215/70 R 15
109S(siehe Abb. 254)
215Nennbreite (S, Abstand in mm
zwischen den Flanken)
70Verhältnis Höhe/Breite (H/S) in
Prozent
RRadialreifen
15Durchmesser der Felge in Zoll (Ø)
109Lastindex (Tragfähigkeit)
SIndex der HöchstgeschwindigkeitIndex der
Höchstgeschwindigkeit
Qbis zu 160 km/h
Rbis zu 170 km/h
Sbis zu 180 km/h
Tbis zu 190 km/h
Ubis zu 200 km/h
Hbis zu 210 km/h
Vbis zu 240 km/h
Index der
Höchstgeschwindigkeit
für Winterreifen
QM+Sbis zu 160 km/h
TM+Sbis zu 190 km/h
HM+Sbis zu 210 km/h
Lastindex (Tragfähigkeit)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
82475 kg
254F1A0247
278
TECHNISCHE DATEN

83487 kg
84500 kg
85515 kg
86530 kg
87545 kg
88560 kg
89580 kg
90600 kg
91615 kg
92630 kg
93650 kg
94670 kg
95690 kg
96710 kg
97730 kg
98750 kg
99775 kg
100800 kg
101825 kg
102850 kg
103875 kg
104900 kg
105925 kg
106950 kg
107975 kg
1081000 kg
1091030 kg
1101060 kg
1111090 kg
1121120 kg
1131150 kg
1141180 kg
1151215 kg
1161250 kg
1171285 kg
1181320 kg
1191360 kg

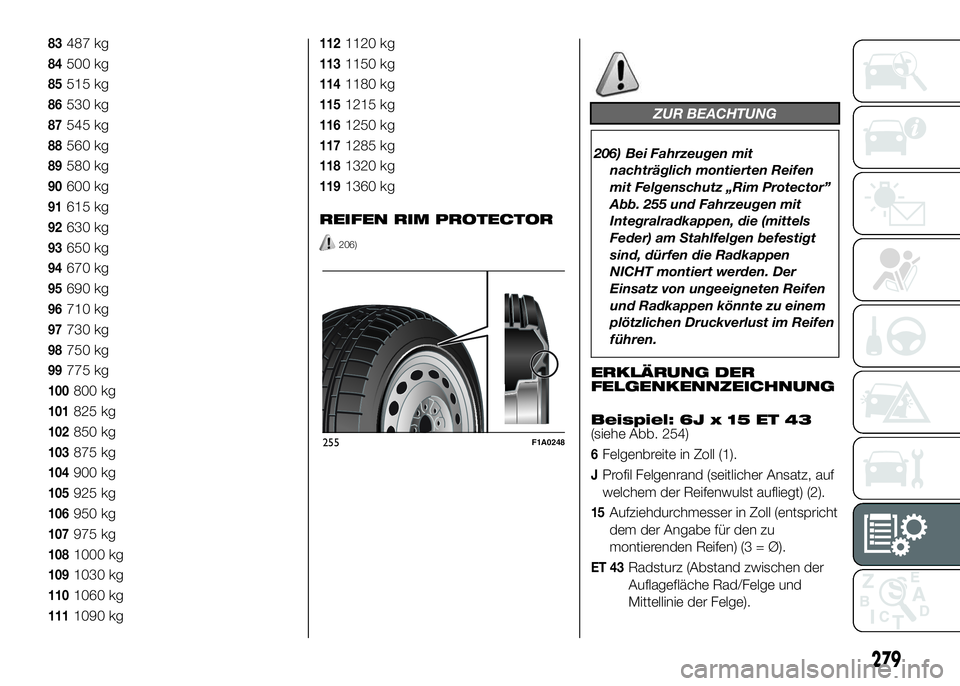

REIFEN RIM PROTECTOR
206)
ZUR BEACHTUNG
206) Bei Fahrzeugen mit
nachträglich montierten Reifen
mit Felgenschutz „Rim Protector”
Abb. 255 und Fahrzeugen mit
Integralradkappen, die (mittels
Feder) am Stahlfelgen befestigt
sind, dürfen die Radkappen
NICHT montiert werden. Der
Einsatz von ungeeigneten Reifen
und Radkappen könnte zu einem
plötzlichen Druckverlust im Reifen
führen.
ERKLÄRUNG DER
FELGENKENNZEICHNUNG
Beispiel: 6J x 15 ET 43
(siehe Abb. 254)
6Felgenbreite in Zoll (1).
JProfil Felgenrand (seitlicher Ansatz, auf
welchem der Reifenwulst aufliegt) (2).
15Aufziehdurchmesser in Zoll (entspricht
dem der Angabe für den zu
montierenden Reifen) (3 = Ø).
ET 43Radsturz (Abstand zwischen der
Auflagefläche Rad/Felge und
Mittellinie der Felge).
255F1A0248
279

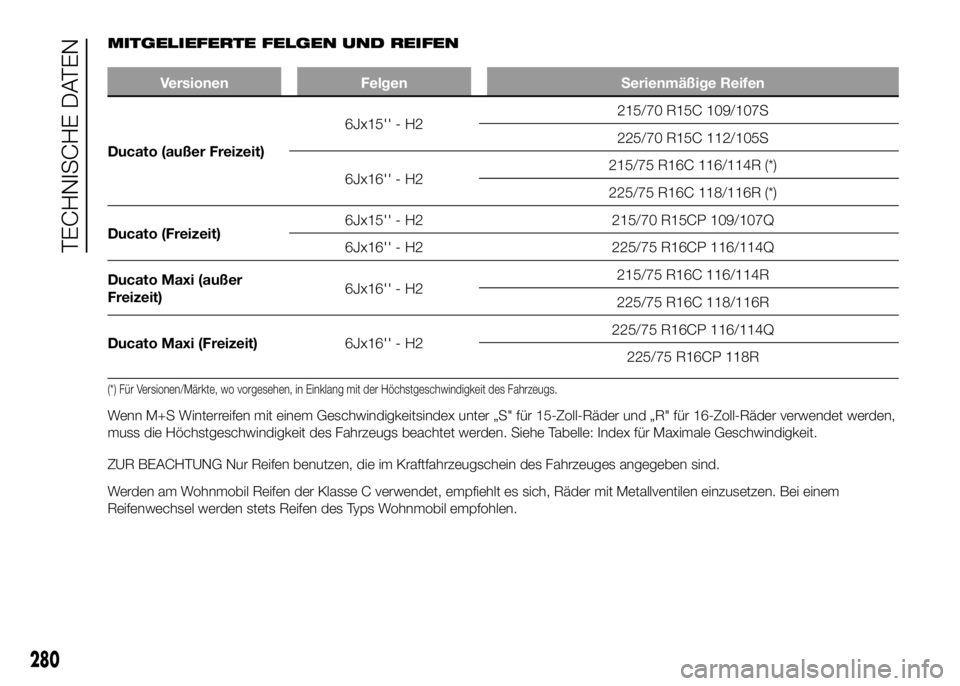

MITGELIEFERTE FELGEN UND REIFEN
Versionen Felgen Serienmäßige Reifen
Ducato (außer Freizeit)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (Freizeit)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (außer
Freizeit)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (Freizeit)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) Für Versionen/Märkte, wo vorgesehen, in Einklang mit der Höchstgeschwindigkeit des Fahrzeugs..
Wenn M+S Winterreifen mit einem Geschwindigkeitsindex unter „S" für 15-Zoll-Räder und „R" für 16-Zoll-Räder verwendet werden,
muss die Höchstgeschwindigkeit des Fahrzeugs beachtet werden. Siehe Tabelle: Index für Maximale Geschwindigkeit.
ZUR BEACHTUNG Nur Reifen benutzen, die im Kraftfahrzeugschein des Fahrzeuges angegeben sind.
Werden am Wohnmobil Reifen der Klasse C verwendet, empfiehlt es sich, Räder mit Metallventilen einzusetzen. Bei einem
Reifenwechsel werden stets Reifen des Typs Wohnmobil empfohlen.
280
TECHNISCHE DATEN

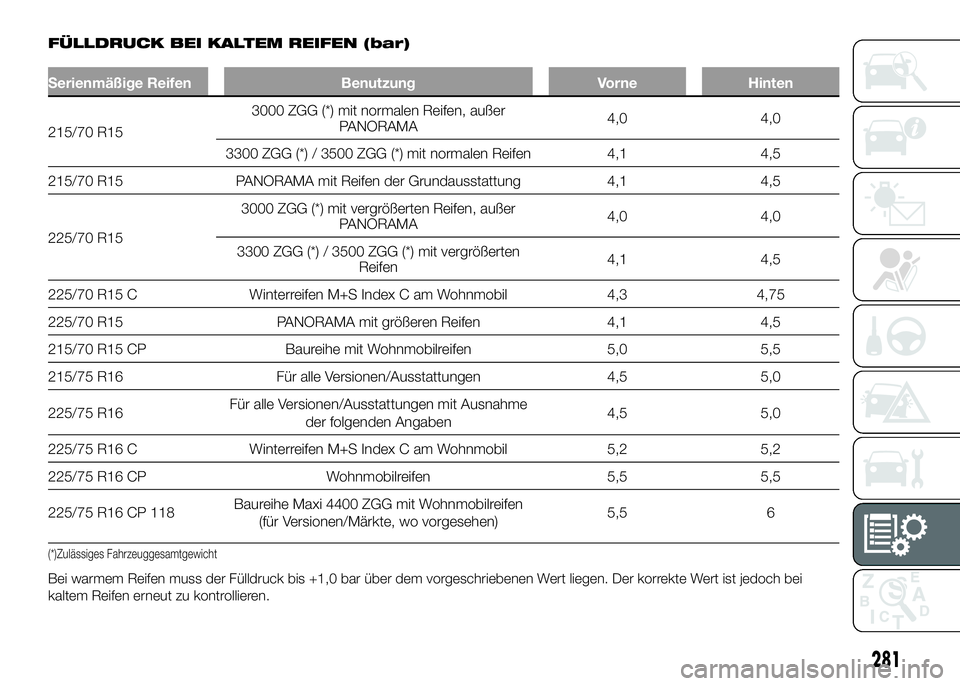

FÜLLDRUCK BEI KALTEM REIFEN (bar)
Serienmäßige Reifen Benutzung Vorne Hinten
215/70 R153000 ZGG (*) mit normalen Reifen, außer
PANORAMA4,0 4,0
3300 ZGG (*) / 3500 ZGG (*) mit normalen Reifen 4,1 4,5
215/70 R15 PANORAMA mit Reifen der Grundausstattung 4,1 4,5
225/70 R153000 ZGG (*) mit vergrößerten Reifen, außer
PANORAMA4,0 4,0
3300 ZGG (*) / 3500 ZGG (*) mit vergrößerten
Reifen4,1 4,5
225/70 R15 C Winterreifen M+S Index C am Wohnmobil 4,3 4,75
225/70 R15 PANORAMA mit größeren Reifen 4,1 4,5
215/70 R15 CP Baureihe mit Wohnmobilreifen 5,0 5,5
215/75 R16 Für alle Versionen/Ausstattungen 4,5 5,0
225/75 R16Für alle Versionen/Ausstattungen mit Ausnahme
der folgenden Angaben4,5 5,0
225/75 R16 C Winterreifen M+S Index C am Wohnmobil 5,2 5,2
225/75 R16 CP Wohnmobilreifen 5,5 5,5
225/75 R16 CP 118Baureihe Maxi 4400 ZGG mit Wohnmobilreifen
(für Versionen/Märkte, wo vorgesehen)5,5 6
(*)Zulässiges Fahrzeuggesamtgewicht
Bei warmem Reifen muss der Fülldruck bis +1,0 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei
kaltem Reifen erneut zu kontrollieren.
281

ABMESSUNGEN

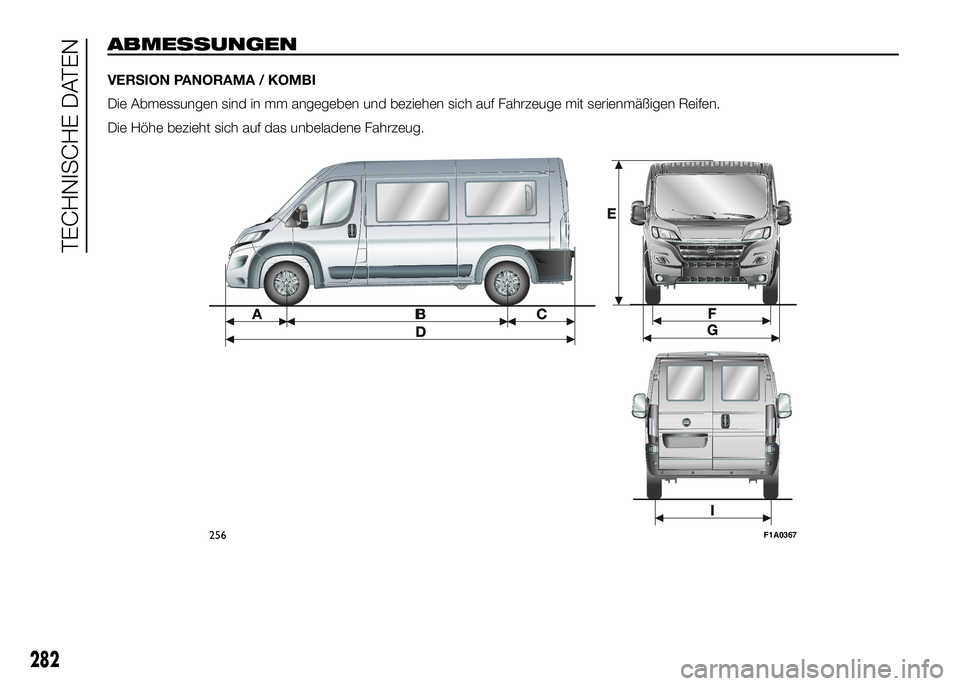

VERSION PANORAMA / KOMBI
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Die Höhe bezieht sich auf das unbeladene Fahrzeug.
256F1A0367
282
TECHNISCHE DATEN

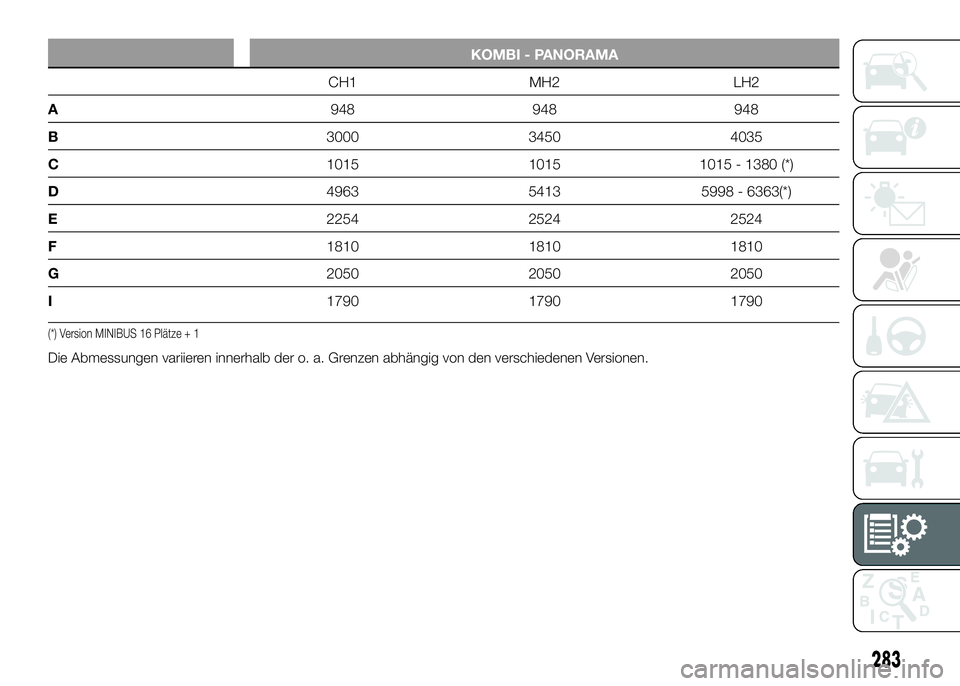

KOMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Version MINIBUS 16 Plätze + 1
Die Abmessungen variieren innerhalb der o. a. Grenzen abhängig von den verschiedenen Versionen.
283

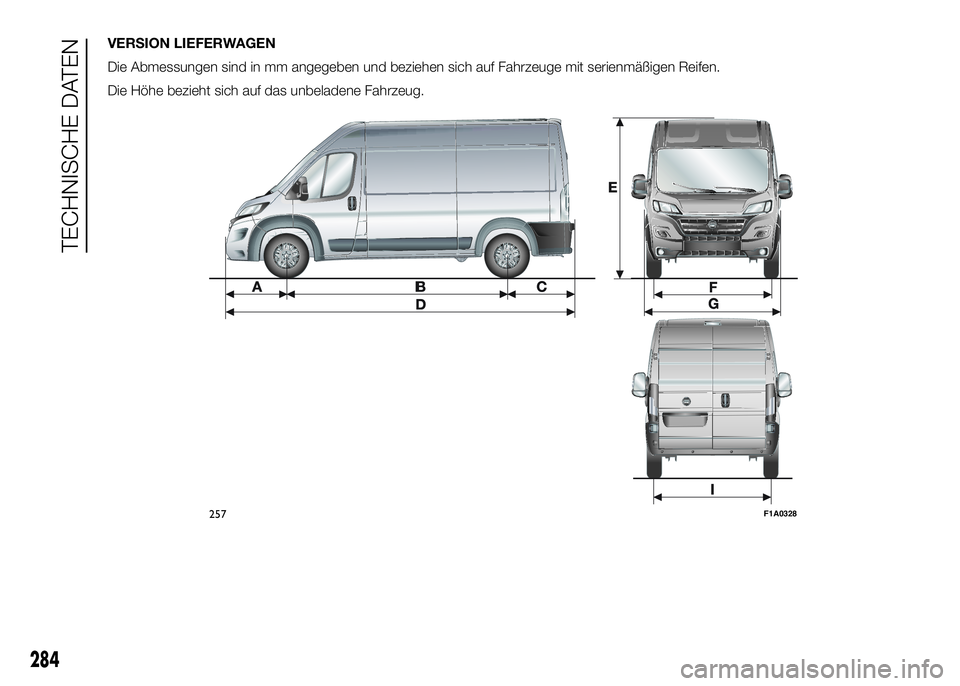

VERSION LIEFERWAGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Die Höhe bezieht sich auf das unbeladene Fahrzeug.
257F1A0328
284
TECHNISCHE DATEN

LIEFERWAGEN
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Version MAXI 2269 - 2539
(**) Version MAXI 2539 - 2774
Die Abmessungen variieren innerhalb der o. a. Grenzen abhängig von den verschiedenen Versionen.
285

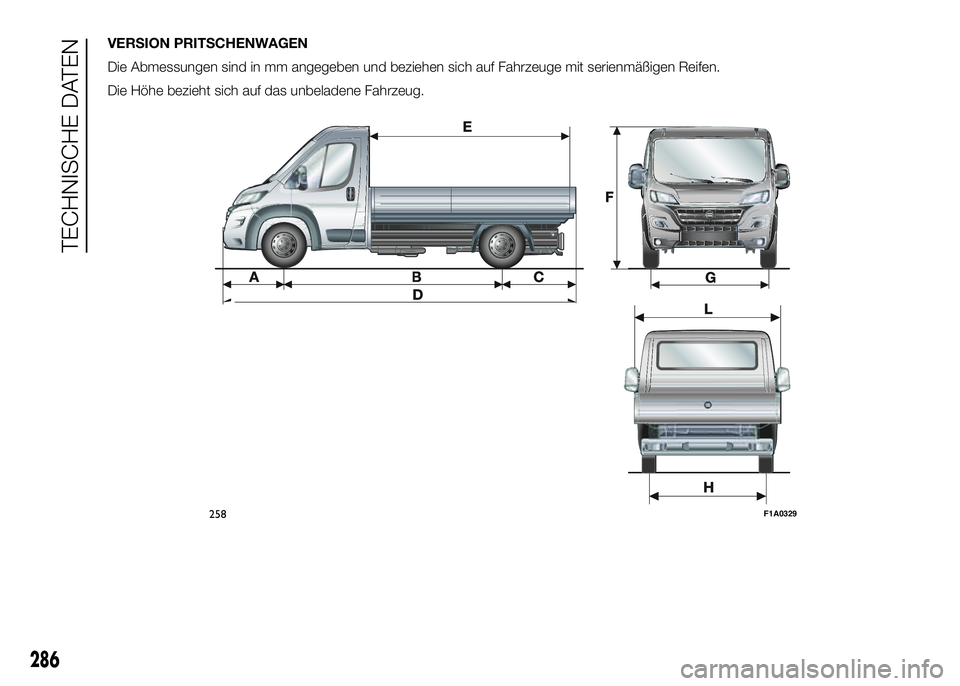

VERSION PRITSCHENWAGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Die Höhe bezieht sich auf das unbeladene Fahrzeug.
258F1A0329
286
