FIAT DUCATO BASE CAMPER 2016 Betriebsanleitung (in German)

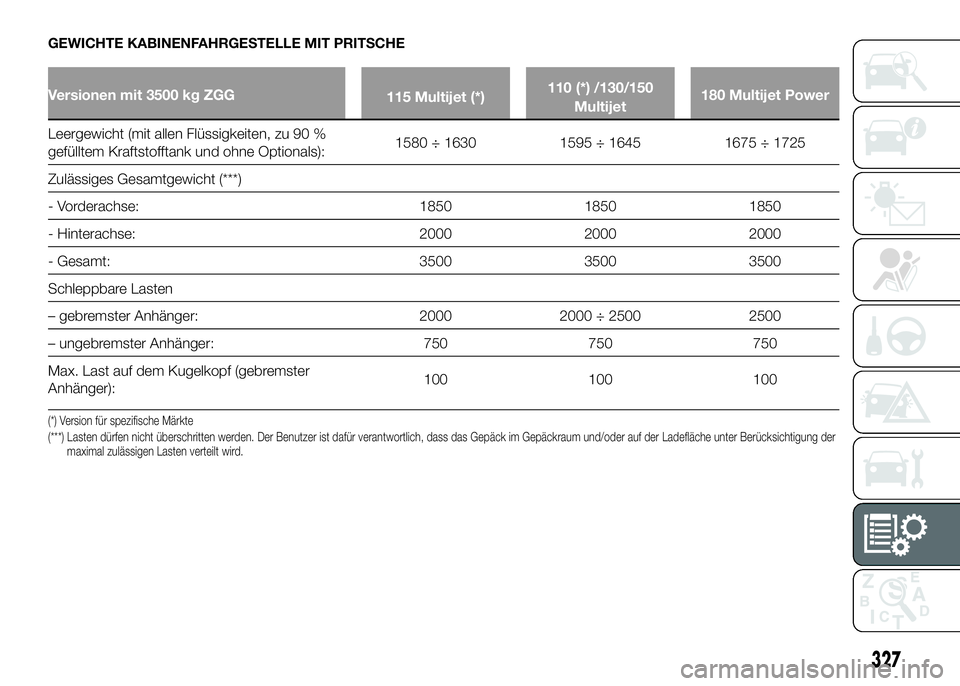

GEWICHTE KABINENFAHRGESTELLE MIT PRITSCHE
Versionen mit 3500 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1850 1850 1850
- Hinterachse: 2000 2000 2000
- Gesamt: 3500 3500 3500
Schleppbare Lasten
– gebremster Anhänger: 2000 2000 ÷ 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
327

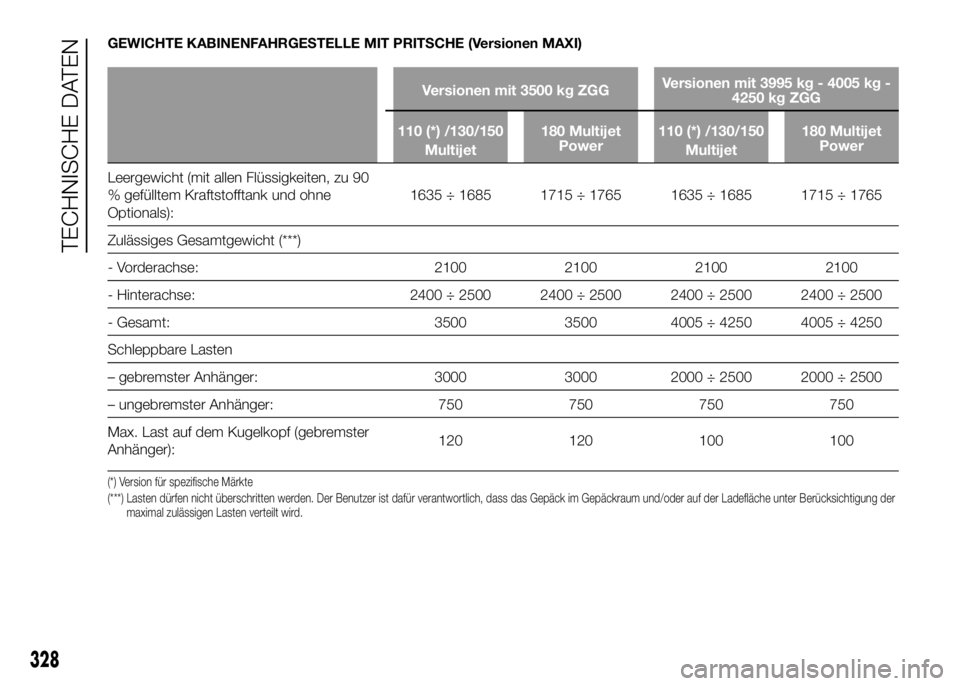

GEWICHTE KABINENFAHRGESTELLE MIT PRITSCHE (Versionen MAXI)
Versionen mit 3500 kg ZGGVersionen mit 3995 kg - 4005 kg -
4250 kg ZGG
110 (*) /130/150
Multijet180 Multijet
Power110 (*) /130/150
Multijet180 Multijet
Power
Leergewicht (mit allen Flüssigkeiten, zu 90
% gefülltem Kraftstofftank und ohne
Optionals):1635 ÷ 1685 1715 ÷ 1765 1635 ÷ 1685 1715 ÷ 1765
Zulässiges Gesamtgewicht (***)
- Vorderachse: 2100 2100 2100 2100
- Hinterachse: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
- Gesamt: 3500 3500 4005 ÷ 4250 4005 ÷ 4250
Schleppbare Lasten
– gebremster Anhänger: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– ungebremster Anhänger: 750 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):120 120 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
328
TECHNISCHE DATEN

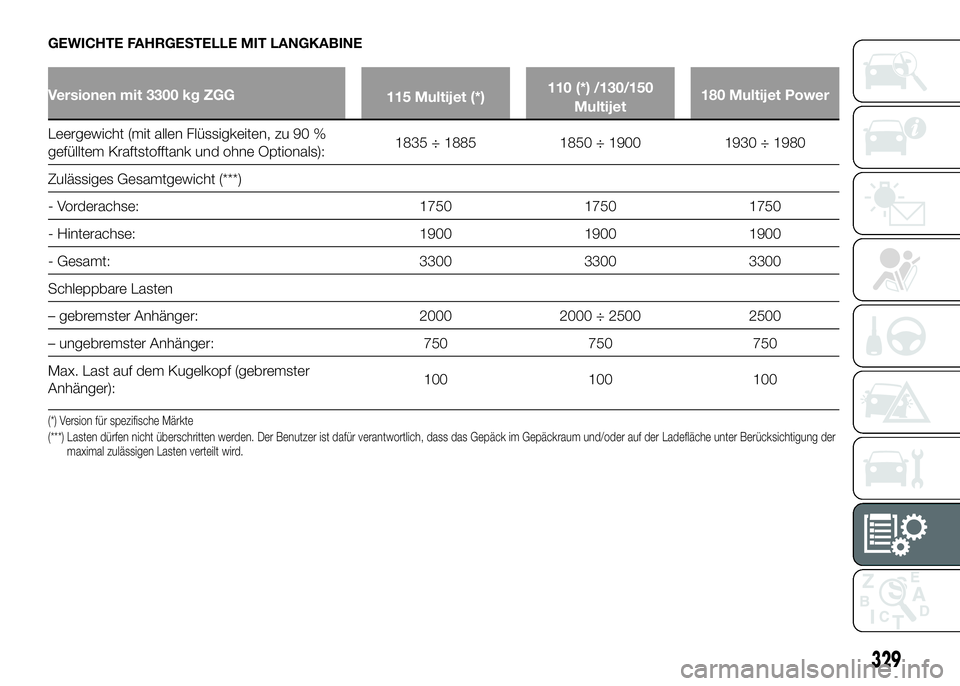

GEWICHTE FAHRGESTELLE MIT LANGKABINE
Versionen mit 3300 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1750 1750 1750
- Hinterachse: 1900 1900 1900
- Gesamt: 3300 3300 3300
Schleppbare Lasten
– gebremster Anhänger: 2000 2000 ÷ 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
329

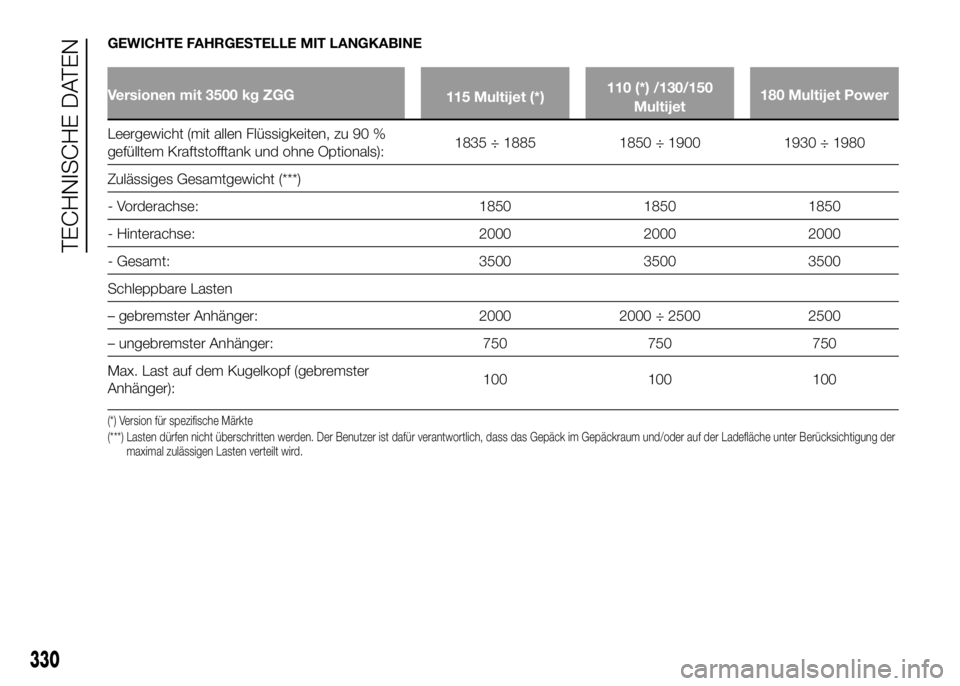

GEWICHTE FAHRGESTELLE MIT LANGKABINE
Versionen mit 3500 kg ZGG
115 Multijet (*)110 (*) /130/150
Multijet180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):1835 ÷ 1885 1850 ÷ 1900 1930 ÷ 1980
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1850 1850 1850
- Hinterachse: 2000 2000 2000
- Gesamt: 3500 3500 3500
Schleppbare Lasten
– gebremster Anhänger: 2000 2000 ÷ 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
330
TECHNISCHE DATEN

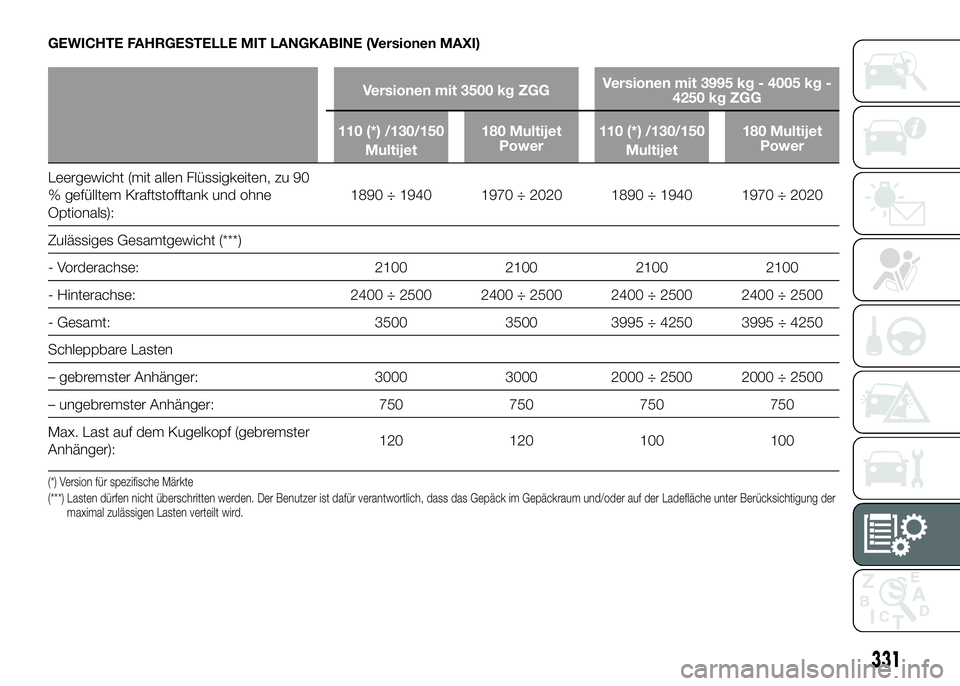

GEWICHTE FAHRGESTELLE MIT LANGKABINE (Versionen MAXI)
Versionen mit 3500 kg ZGGVersionen mit 3995 kg - 4005 kg -
4250 kg ZGG
110 (*) /130/150
Multijet180 Multijet
Power110 (*) /130/150
Multijet180 Multijet
Power
Leergewicht (mit allen Flüssigkeiten, zu 90
% gefülltem Kraftstofftank und ohne
Optionals):1890 ÷ 1940 1970 ÷ 2020 1890 ÷ 1940 1970 ÷ 2020
Zulässiges Gesamtgewicht (***)
- Vorderachse: 2100 2100 2100 2100
- Hinterachse: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
- Gesamt: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Schleppbare Lasten
– gebremster Anhänger: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– ungebremster Anhänger: 750 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):120 120 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
331

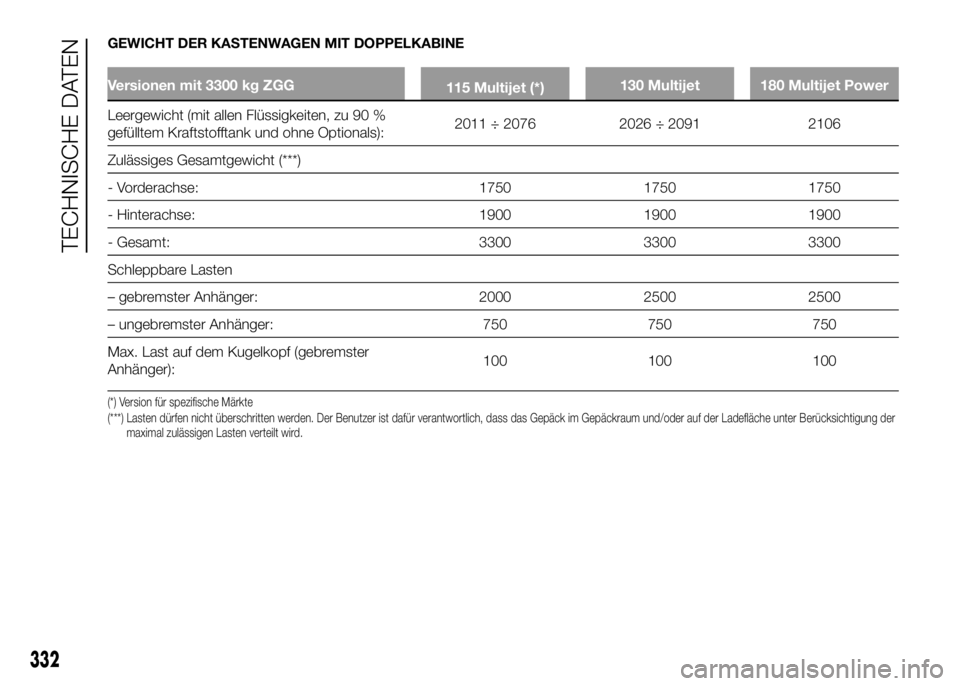

GEWICHT DER KASTENWAGEN MIT DOPPELKABINE
Versionen mit 3300 kg ZGG
115 Multijet (*)130 Multijet 180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):2011 ÷ 2076 2026 ÷ 2091 2106
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1750 1750 1750
- Hinterachse: 1900 1900 1900
- Gesamt: 3300 3300 3300
Schleppbare Lasten
– gebremster Anhänger: 2000 2500 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
332
TECHNISCHE DATEN

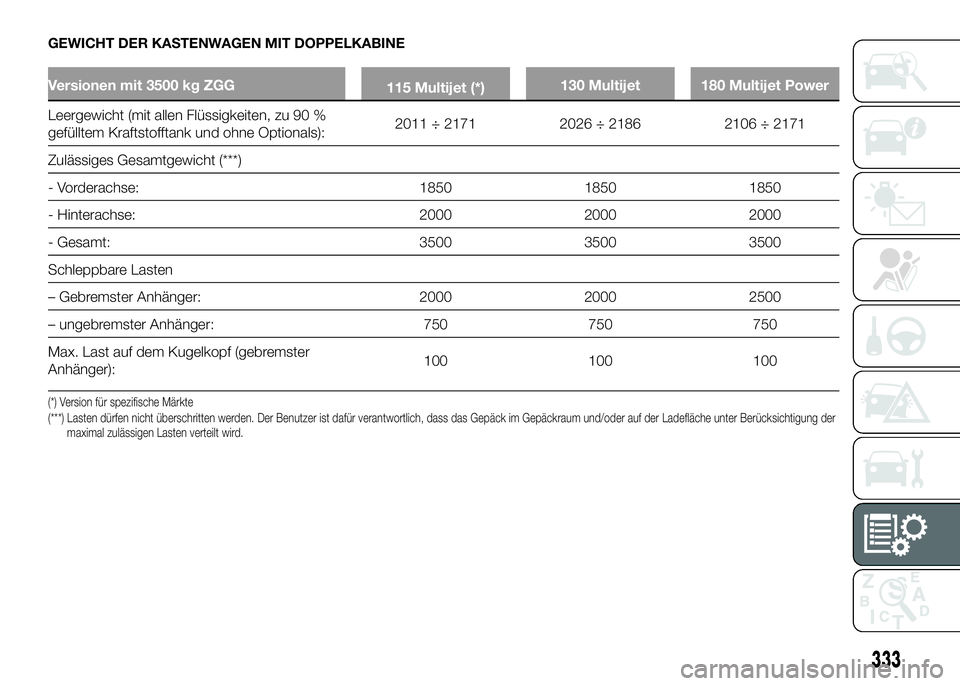

GEWICHT DER KASTENWAGEN MIT DOPPELKABINE
Versionen mit 3500 kg ZGG
115 Multijet (*)130 Multijet 180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):2011 ÷ 2171 2026 ÷ 2186 2106 ÷ 2171
Zulässiges Gesamtgewicht (***)
- Vorderachse: 1850 1850 1850
- Hinterachse: 2000 2000 2000
- Gesamt: 3500 3500 3500
Schleppbare Lasten
– Gebremster Anhänger: 2000 2000 2500
– ungebremster Anhänger: 750 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100 100
(*) Version für spezifische Märkte
(***) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
333

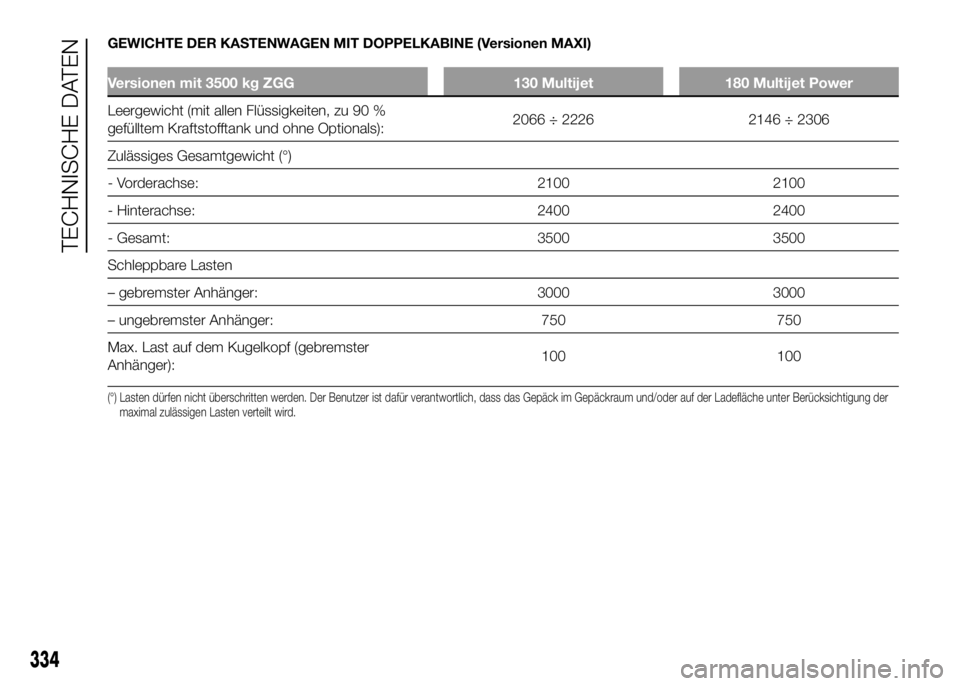

GEWICHTE DER KASTENWAGEN MIT DOPPELKABINE (Versionen MAXI)
Versionen mit 3500 kg ZGG 130 Multijet 180 Multijet Power
Leergewicht (mit allen Flüssigkeiten, zu 90 %
gefülltem Kraftstofftank und ohne Optionals):2066 ÷ 2226 2146 ÷ 2306
Zulässiges Gesamtgewicht (°)
- Vorderachse: 2100 2100
- Hinterachse: 2400 2400
- Gesamt: 3500 3500
Schleppbare Lasten
– gebremster Anhänger: 3000 3000
– ungebremster Anhänger: 750 750
Max. Last auf dem Kugelkopf (gebremster
Anhänger):100 100
(°) Lasten dürfen nicht überschritten werden. Der Benutzer ist dafür verantwortlich, dass das Gepäck im Gepäckraum und/oder auf der Ladefläche unter Berücksichtigung der
maximal zulässigen Lasten verteilt wird.
334
TECHNISCHE DATEN

FÜLLMENGEN
115 Multijet
(°)110 (°)/130
Multijet150 Multijet180 Multijet
PowerVorgeschriebene Kraftstoffe
und Originalschmiermittel
Kraftstofftank (Liter): 90 (*) 90 (*) 90 (*) 90 (*)
Diesel für Fahrzeugantrieb
(Spezifikation EN590) Einschließlich einer Reserve
von (Liter):10/12 10/12 10/12 10/12
HARNSTOFF-Tank (Liter)
(für Versionen/Märkte, wo
vorgesehen)- - 15 -AdBlue (Lösung auf Harnstoff-
Wasser-Basis) Norm DIN 70
070 und ISO 22241-1
207) ,208)
Motorkühlung (Liter): 8 (**) 9,6 (**) 9,6 (**) 10 (**)Mischung aus Wasser und
PARAFLUUPzu je 50 % (***)
(°)Version für spezifische Märkte
(*) Für alle Versionen ist auf Wunsch ein Kraftstoffbehälter mit 120 Liter Inhalt erhältlich (und 12 Liter Reserve). Bei den „Freizeit”-Ausstattungen kann ein Tank mit einem
Fassungsvermögen von 60 Litern angefordert werden (und 10 Liter Reserve).
(**) Mit Webasto: + 1/4 Liter - Heizung unter dem Sitz 600 cm3: + 1 Liter - Heizung hinten 900 cm3: + 1,5 Liter
(***) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLU
UPund 40 % demineralisiertem Wasser empfohlen.
335

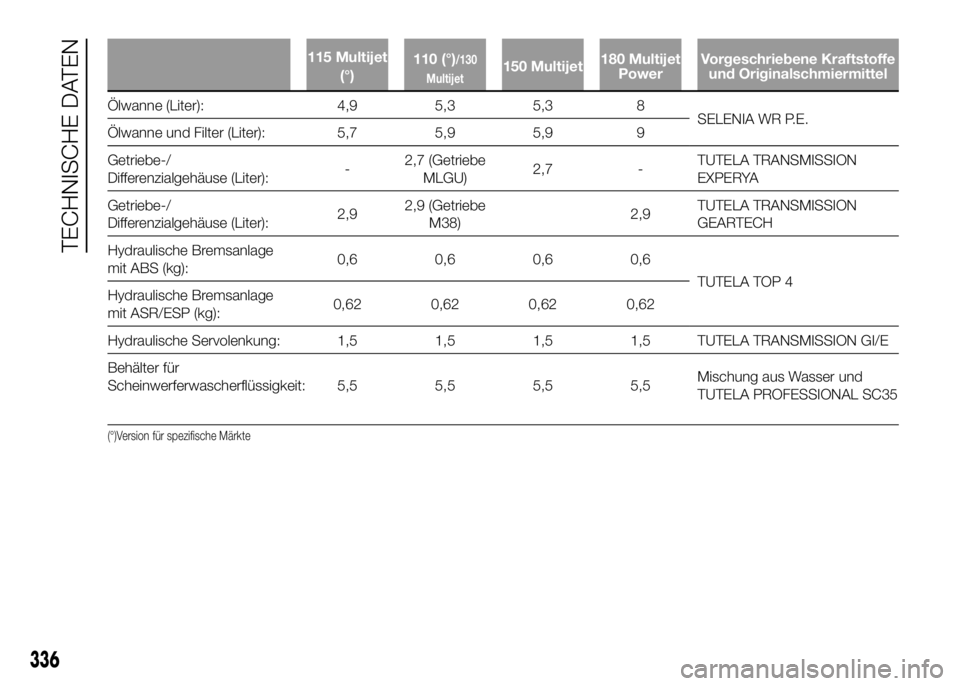

115 Multijet
(°)110 (°)/130
Multijet150 Multijet180 Multijet
PowerVorgeschriebene Kraftstoffe
und Originalschmiermittel
Ölwanne (Liter): 4,9 5,3 5,3 8
SELENIA WR P.E.
Ölwanne und Filter (Liter): 5,7 5,9 5,9 9
Getriebe-/
Differenzialgehäuse (Liter):-2,7 (Getriebe
MLGU)2,7 -TUTELA TRANSMISSION
EXPERYA
Getriebe-/
Differenzialgehäuse (Liter):2,92,9 (Getriebe
M38)2,9TUTELA TRANSMISSION
GEARTECH
Hydraulische Bremsanlage
mit ABS (kg):0,6 0,6 0,6 0,6
TUTELA TOP 4
Hydraulische Bremsanlage
mit ASR/ESP (kg):0,62 0,62 0,62 0,62
Hydraulische Servolenkung: 1,5 1,5 1,5 1,5 TUTELA TRANSMISSION GI/E
Behälter für
Scheinwerferwascherflüssigkeit: 5,5 5,5 5,5 5,5Mischung aus Wasser und
TUTELA PROFESSIONAL SC35
(°)Version für spezifische Märkte
336
