FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian)

❒aprire lo sportellino di protezione E
fig. 223;
❒sostituire la lampada F fig. 223
svincolandola dai contatti laterali
accertandosi che la nuova lampada
risulti correttamente bloccata tra i
contatti stessi;❒chiudere lo sportellino di protezione E
fig. 223 e reinserire la plafoniera D fig.
222 nel proprio alloggiamento
accertandosi dell’avvenuto
bloccaggio.

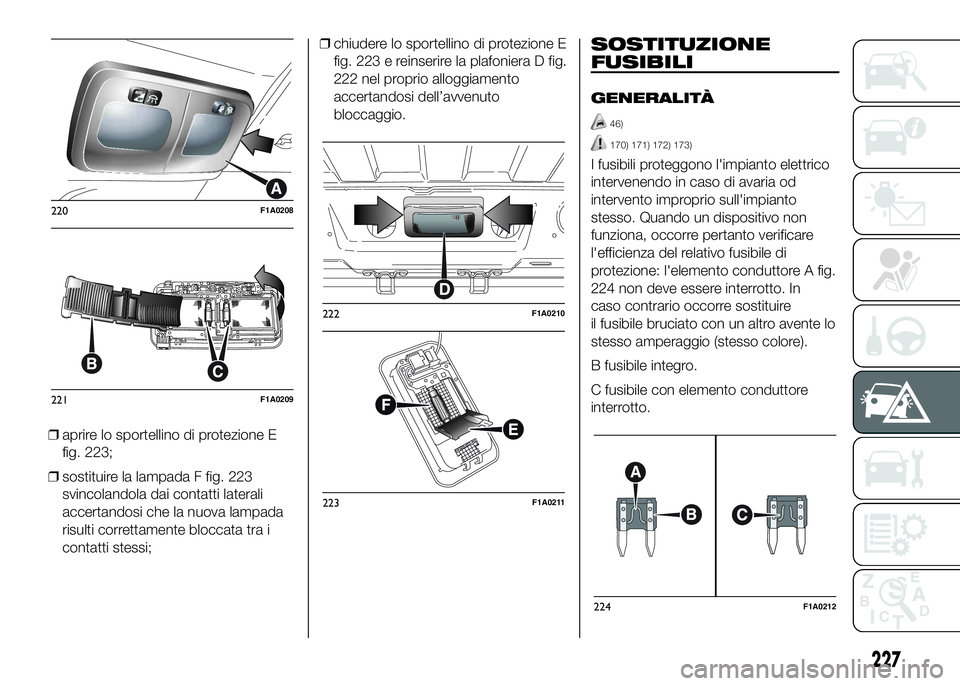

SOSTITUZIONE
FUSIBILI
GENERALITÀ
46)
170) 171) 172) 173)
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso. Quando un dispositivo non
funziona, occorre pertanto verificare
l'efficienza del relativo fusibile di
protezione: l'elemento conduttore A fig.
224 non deve essere interrotto. In
caso contrario occorre sostituire
il fusibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
B fusibile integro.
C fusibile con elemento conduttore
interrotto.
220F1A0208
221F1A0209
222F1A0210
223F1A0211
224F1A0212
227

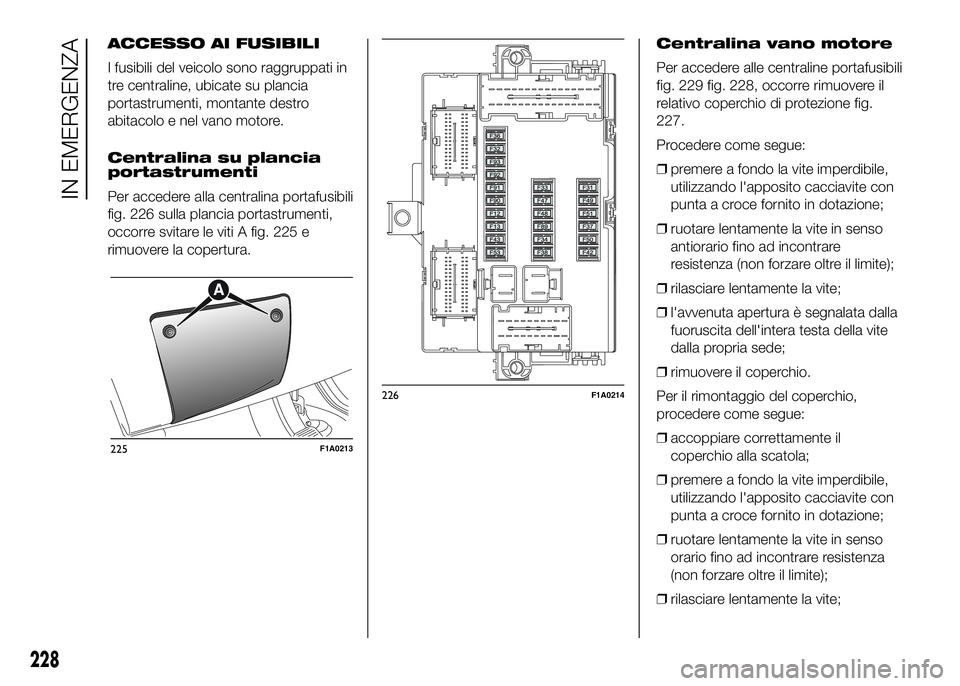

ACCESSO AI FUSIBILI
I fusibili del veicolo sono raggruppati in
tre centraline, ubicate su plancia
portastrumenti, montante destro
abitacolo e nel vano motore.
Centralina su plancia
portastrumenti
Per accedere alla centralina portafusibili
fig. 226 sulla plancia portastrumenti,
occorre svitare le viti A fig. 225 e
rimuovere la copertura.
225F1A0213
226F1A0214
228
IN EMERGENZA

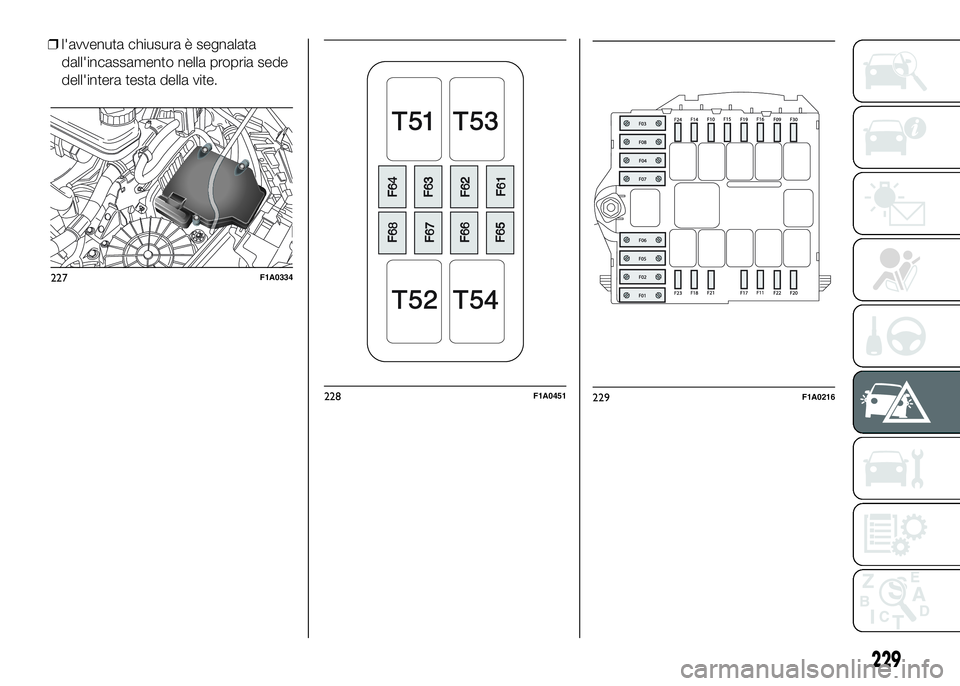

Centralina vano motore
Per accedere alle centraline portafusibili
fig. 229 fig. 228, occorre rimuovere il
relativo coperchio di protezione fig.
227.
Procedere come segue:
❒premere a fondo la vite imperdibile,
utilizzando l'apposito cacciavite con
punta a croce fornito in dotazione;
❒ruotare lentamente la vite in senso
antiorario fino ad incontrare
resistenza (non forzare oltre il limite);
❒rilasciare lentamente la vite;
❒l'avvenuta apertura è segnalata dalla
fuoruscita dell'intera testa della vite
dalla propria sede;
❒rimuovere il coperchio.
Per il rimontaggio del coperchio,
procedere come segue:
❒accoppiare correttamente il
coperchio alla scatola;
❒premere a fondo la vite imperdibile,
utilizzando l'apposito cacciavite con
punta a croce fornito in dotazione;
❒ruotare lentamente la vite in senso
orario fino ad incontrare resistenza
(non forzare oltre il limite);
❒rilasciare lentamente la vite;

❒l'avvenuta chiusura è segnalata
dall'incassamento nella propria sede
dell'intera testa della vite.
227F1A0334
228F1A0451
229
229F1A0216

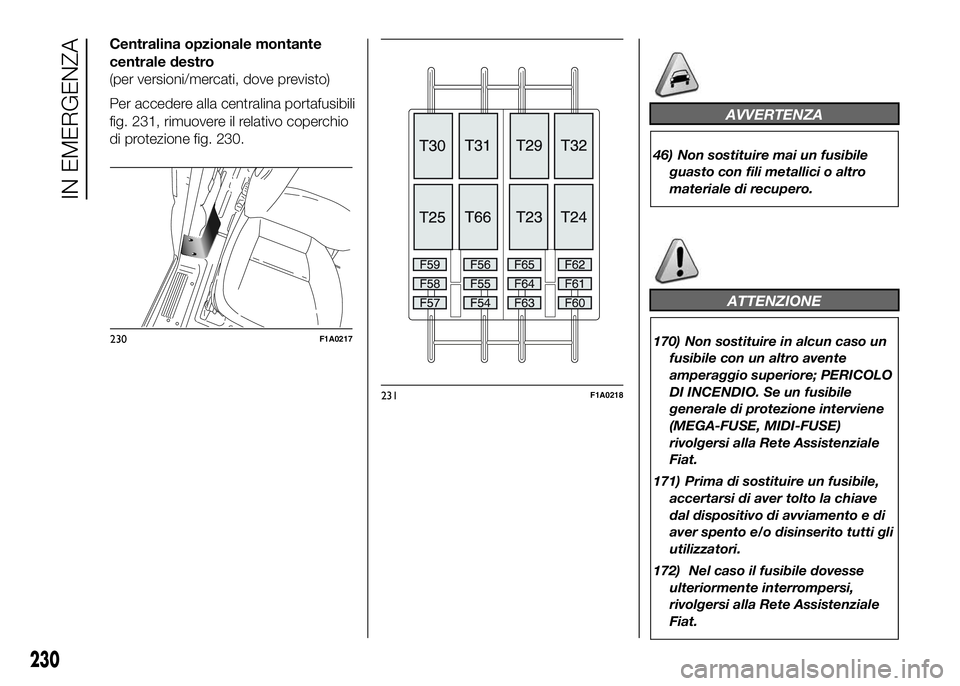

Centralina opzionale montante
centrale destro
(per versioni/mercati, dove previsto)
Per accedere alla centralina portafusibili
fig. 231, rimuovere il relativo coperchio
di protezione fig. 230.
AVVERTENZA
46) Non sostituire mai un fusibile
guasto con fili metallici o altro
materiale di recupero.
ATTENZIONE
170) Non sostituire in alcun caso un
fusibile con un altro avente
amperaggio superiore; PERICOLO
DI INCENDIO. Se un fusibile
generale di protezione interviene
(MEGA-FUSE, MIDI-FUSE)
rivolgersi alla Rete Assistenziale
Fiat.
171) Prima di sostituire un fusibile,
accertarsi di aver tolto la chiave
dal dispositivo di avviamento e di
aver spento e/o disinserito tutti gli
utilizzatori.
172) Nel caso il fusibile dovesse
ulteriormente interrompersi,
rivolgersi alla Rete Assistenziale
Fiat.230F1A0217
231F1A0218
230
IN EMERGENZA

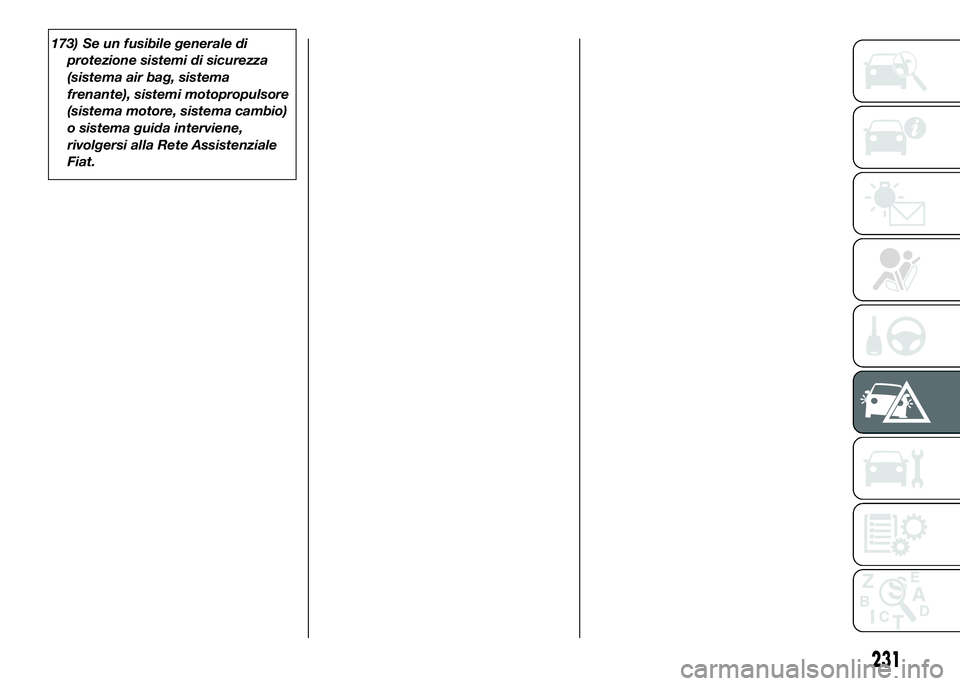

173) Se un fusibile generale di
protezione sistemi di sicurezza
(sistema air bag, sistema
frenante), sistemi motopropulsore
(sistema motore, sistema cambio)
o sistema guida interviene,
rivolgersi alla Rete Assistenziale
Fiat.
231

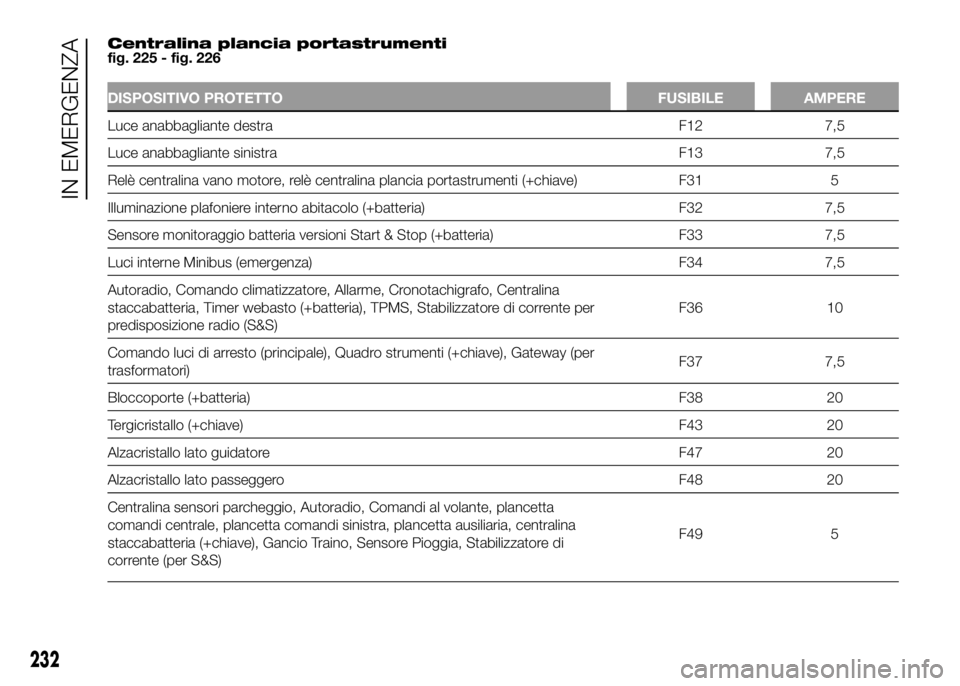

Centralina plancia portastrumenti
fig. 225 - fig. 226
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Luce anabbagliante destra F12 7,5
Luce anabbagliante sinistra F13 7,5
Relè centralina vano motore, relè centralina plancia portastrumenti (+chiave) F31 5
Illuminazione plafoniere interno abitacolo (+batteria) F32 7,5
Sensore monitoraggio batteria versioni Start & Stop (+batteria) F33 7,5
Luci interne Minibus (emergenza) F34 7,5
Autoradio, Comando climatizzatore, Allarme, Cronotachigrafo, Centralina
staccabatteria, Timer webasto (+batteria), TPMS, Stabilizzatore di corrente per
predisposizione radio (S&S)F36 10
Comando luci di arresto (principale), Quadro strumenti (+chiave), Gateway (per
trasformatori)F37 7,5
Bloccoporte (+batteria) F38 20
Tergicristallo (+chiave) F43 20
Alzacristallo lato guidatore F47 20
Alzacristallo lato passeggero F48 20
Centralina sensori parcheggio, Autoradio, Comandi al volante, plancetta
comandi centrale, plancetta comandi sinistra, plancetta ausiliaria, centralina
staccabatteria (+chiave), Gancio Traino, Sensore Pioggia, Stabilizzatore di
corrente (per S&S)F49 5
232
IN EMERGENZA

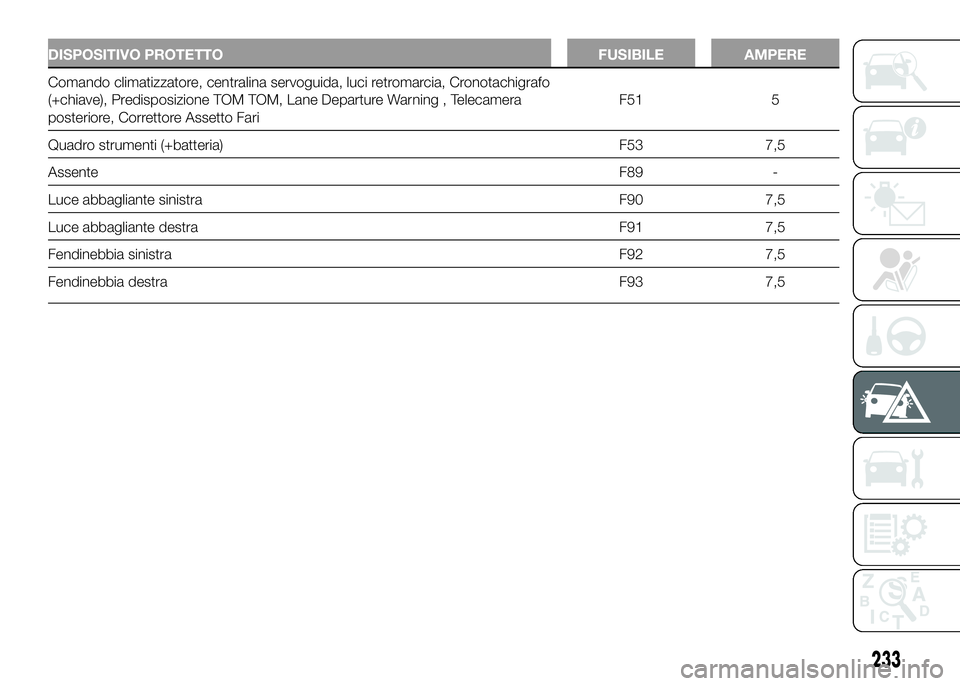

DISPOSITIVO PROTETTO FUSIBILE AMPERE
Comando climatizzatore, centralina servoguida, luci retromarcia, Cronotachigrafo
(+chiave), Predisposizione TOM TOM, Lane Departure Warning , Telecamera
posteriore, Correttore Assetto FariF51 5
Quadro strumenti (+batteria) F53 7,5
AssenteF89 -
Luce abbagliante sinistra F90 7,5
Luce abbagliante destra F91 7,5
Fendinebbia sinistra F92 7,5
Fendinebbia destra F93 7,5
233

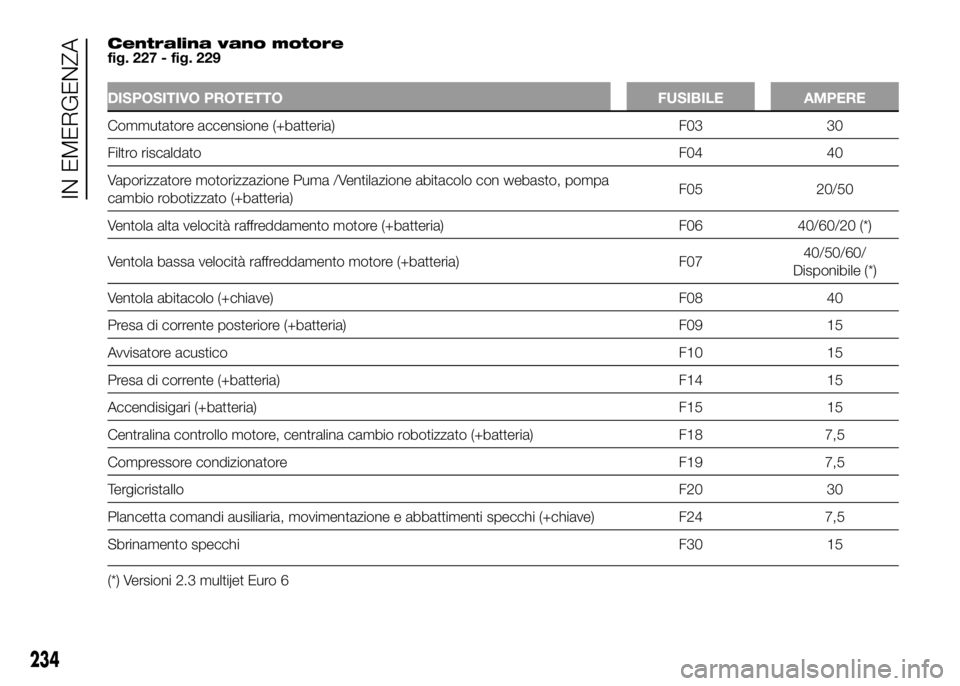

Centralina vano motore
fig. 227 - fig. 229
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Commutatore accensione (+batteria) F03 30
Filtro riscaldatoF04 40
Vaporizzatore motorizzazione Puma /Ventilazione abitacolo con webasto, pompa
cambio robotizzato (+batteria)F05 20/50
Ventola alta velocità raffreddamento motore (+batteria) F06 40/60/20 (*)
Ventola bassa velocità raffreddamento motore (+batteria) F0740/50/60/
Disponibile (*)
Ventola abitacolo (+chiave) F08 40
Presa di corrente posteriore (+batteria) F09 15
Avvisatore acustico F10 15
Presa di corrente (+batteria) F14 15
Accendisigari (+batteria) F15 15
Centralina controllo motore, centralina cambio robotizzato (+batteria) F18 7,5
Compressore condizionatore F19 7,5
TergicristalloF20 30
Plancetta comandi ausiliaria, movimentazione e abbattimenti specchi (+chiave) F24 7,5
Sbrinamento specchi F30 15
(*) Versioni 2.3 multijet Euro 6
234
IN EMERGENZA

Modulo cablato opzionale
fig. 228 fig. 229
Versioni Euro 5
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Centralina Webasto F61 30
LavafariF62 30
Webasto, elettroventola abitacolo F63 20
Presa Gancio Traino F64 20
Centralina Rimorchio F65 15
S&SF66 30
Centralina Rimorchio F67 15
Presa Gancio Traino F68 20
235

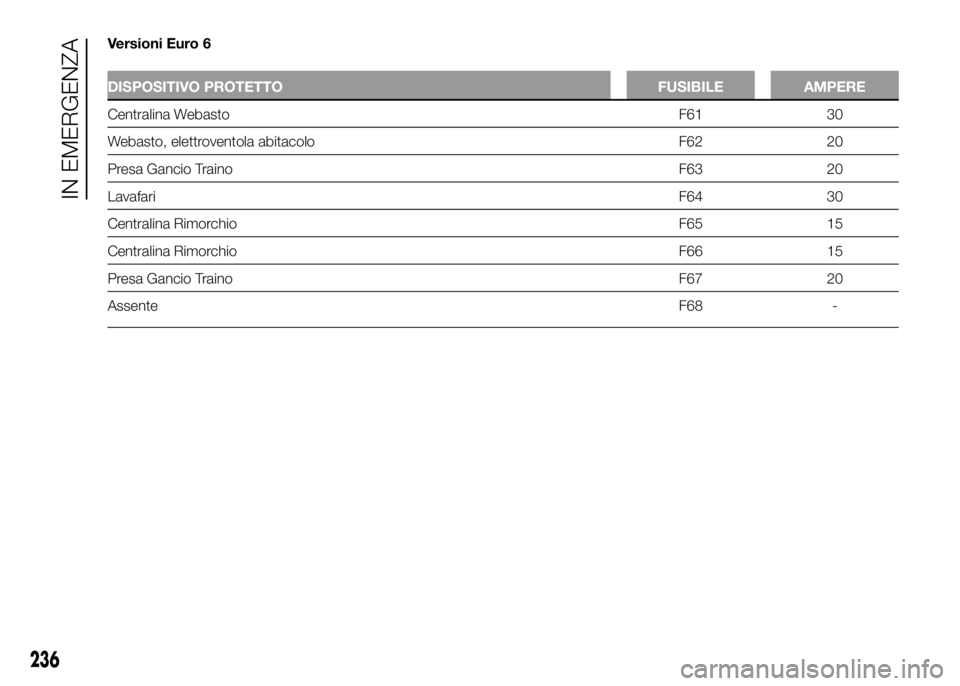

Versioni Euro 6
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Centralina Webasto F61 30
Webasto, elettroventola abitacolo F62 20
Presa Gancio Traino F63 20
LavafariF64 30
Centralina Rimorchio F65 15
Centralina Rimorchio F66 15
Presa Gancio Traino F67 20
AssenteF68 -
236
