FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian)

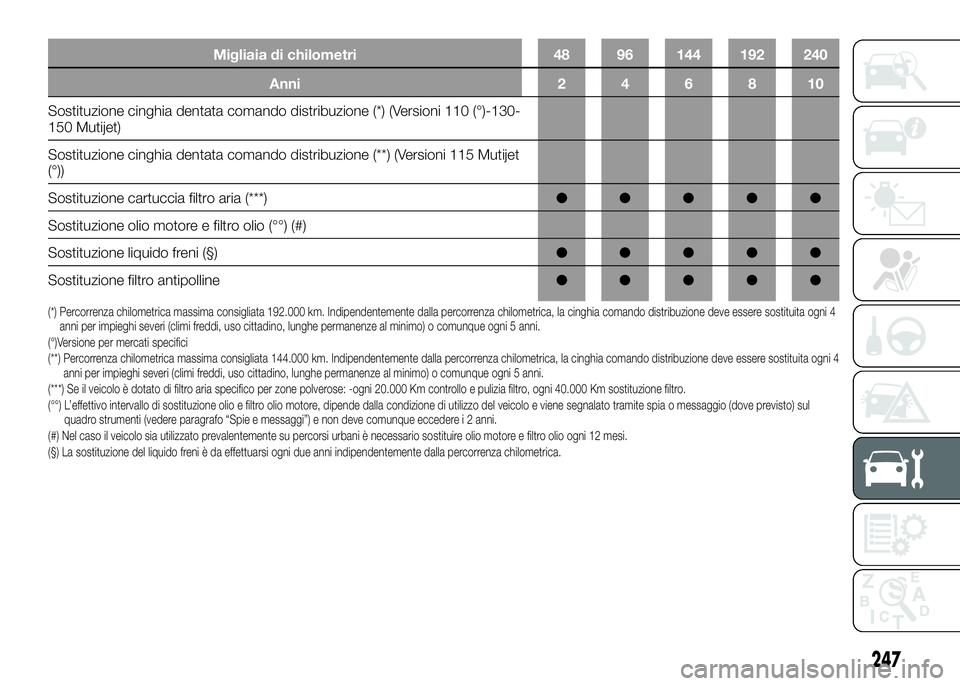

Migliaia di chilometri 48 96 144 192 240
Anni246810
Sostituzione cinghia dentata comando distribuzione (*) (Versioni 110 (°)-130-
150 Mutijet)
Sostituzione cinghia dentata comando distribuzione (**) (Versioni 115 Mutijet
(°))
Sostituzione cartuccia filtro aria (***)●●●●●
Sostituzione olio motore e filtro olio (°°) (#)
Sostituzione liquido freni (§)●●●●●
Sostituzione filtro antipolline●●●●●
(*) Percorrenza chilometrica massima consigliata 192.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4
anni per impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(°)Versione per mercati specifici
(**) Percorrenza chilometrica massima consigliata 144.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4
anni per impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(***) Se il veicolo è dotato di filtro aria specifico per zone polverose: -ogni 20.000 Km controllo e pulizia filtro, ogni 40.000 Km sostituzione filtro.
(°°) L’effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo del veicolo e viene segnalato tramite spia o messaggio (dove previsto) sul
quadro strumenti (vedere paragrafo “Spie e messaggi”) e non deve comunque eccedere i 2 anni.
(#) Nel caso il veicolo sia utilizzato prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro olio ogni 12 mesi.
(§) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
247

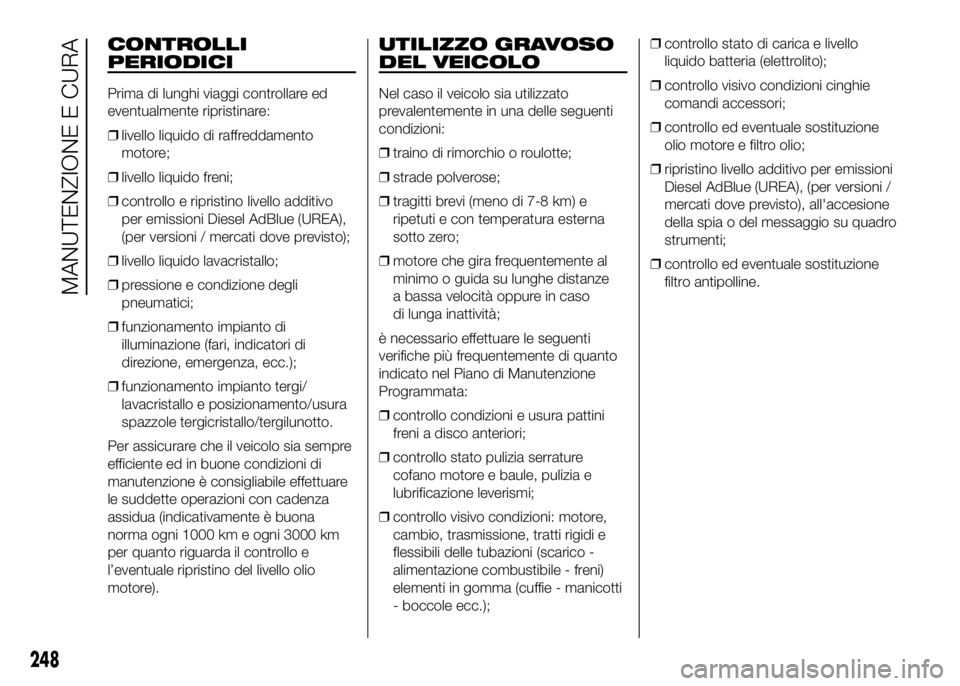

CONTROLLI
PERIODICI
Prima di lunghi viaggi controllare ed
eventualmente ripristinare:
❒livello liquido di raffreddamento
motore;
❒livello liquido freni;
❒controllo e ripristino livello additivo
per emissioni Diesel AdBlue (UREA),
(per versioni / mercati dove previsto);
❒livello liquido lavacristallo;
❒pressione e condizione degli
pneumatici;
❒funzionamento impianto di
illuminazione (fari, indicatori di
direzione, emergenza, ecc.);
❒funzionamento impianto tergi/
lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto.
Per assicurare che il veicolo sia sempre
efficiente ed in buone condizioni di
manutenzione è consigliabile effettuare
le suddette operazioni con cadenza
assidua (indicativamente è buona
norma ogni 1000 km e ogni 3000 km
per quanto riguarda il controllo e
l’eventuale ripristino del livello olio
motore).
UTILIZZO GRAVOSO
DEL VEICOLO
Nel caso il veicolo sia utilizzato
prevalentemente in una delle seguenti
condizioni:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna
sotto zero;
❒motore che gira frequentemente al
minimo o guida su lunghe distanze
a bassa velocità oppure in caso
di lunga inattività;
è necessario effettuare le seguenti
verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione
Programmata:
❒controllo condizioni e usura pattini
freni a disco anteriori;
❒controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi;
❒controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico -
alimentazione combustibile - freni)
elementi in gomma (cuffie - manicotti
- boccole ecc.);❒controllo stato di carica e livello
liquido batteria (elettrolito);
❒controllo visivo condizioni cinghie
comandi accessori;
❒controllo ed eventuale sostituzione
olio motore e filtro olio;
❒ripristino livello additivo per emissioni
Diesel AdBlue (UREA), (per versioni /
mercati dove previsto), all'accesione
della spia o del messaggio su quadro
strumenti;
❒controllo ed eventuale sostituzione
filtro antipolline.
248
MANUTENZIONE E CURA

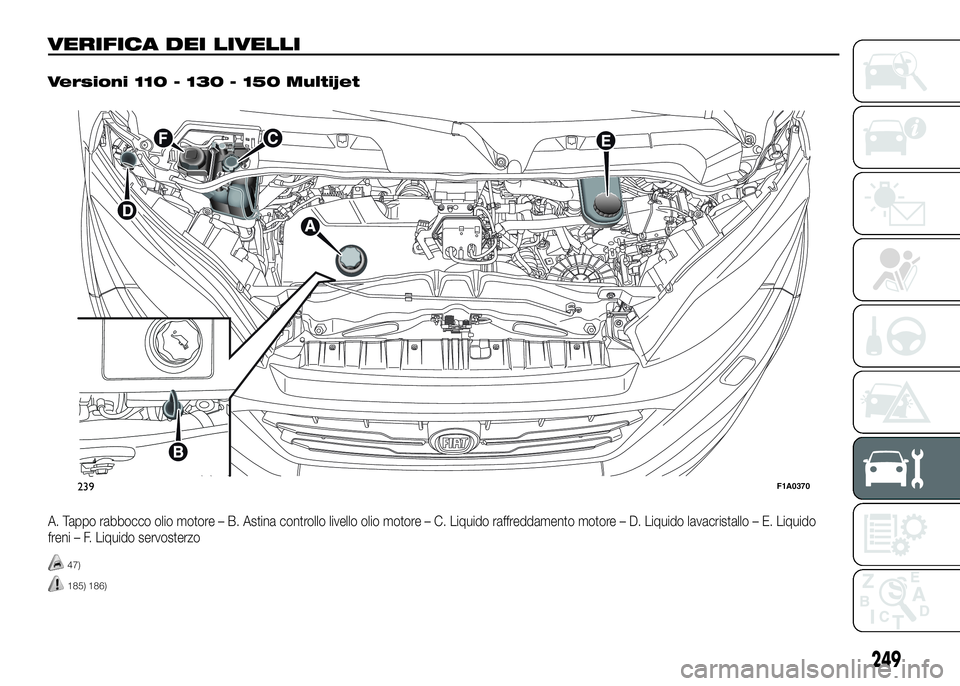

VERIFICA DEI LIVELLI.
A. Tappo rabbocco olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo – E. Liquido
freni – F. Liquido servosterzo
47)
185) 186)
239F1A0370
249
Versioni 110 - 130 - 150 Multijet

A. Tappo rabbocco olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo – E. Liquido
freni – F. Liquido servosterzo
47)
185) 186)
240F1A0371
250
MANUTENZIONE E CURA

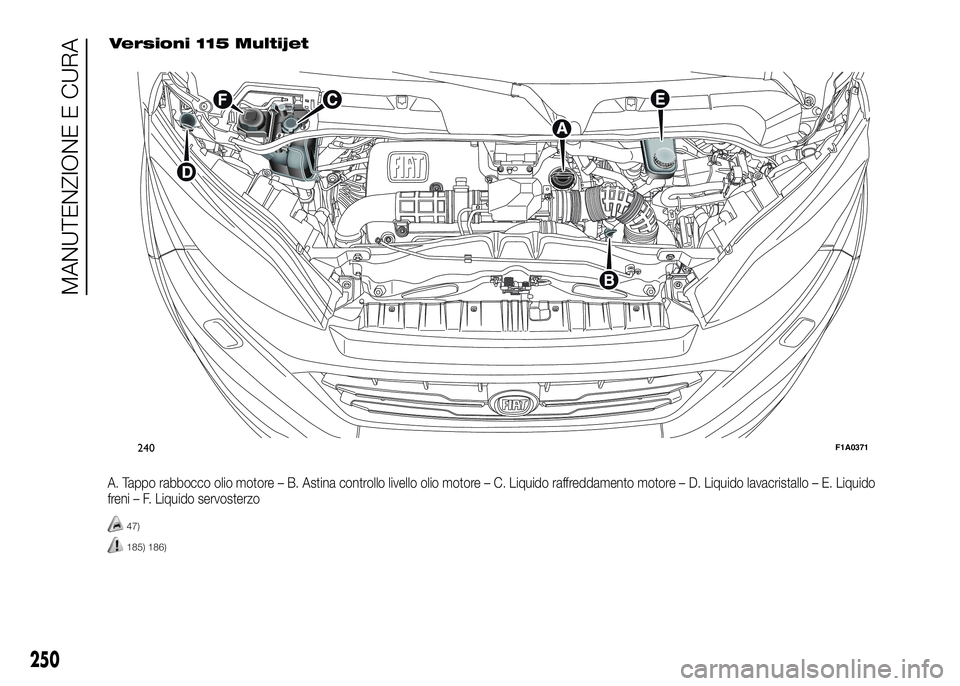

Versioni 115 Multijet

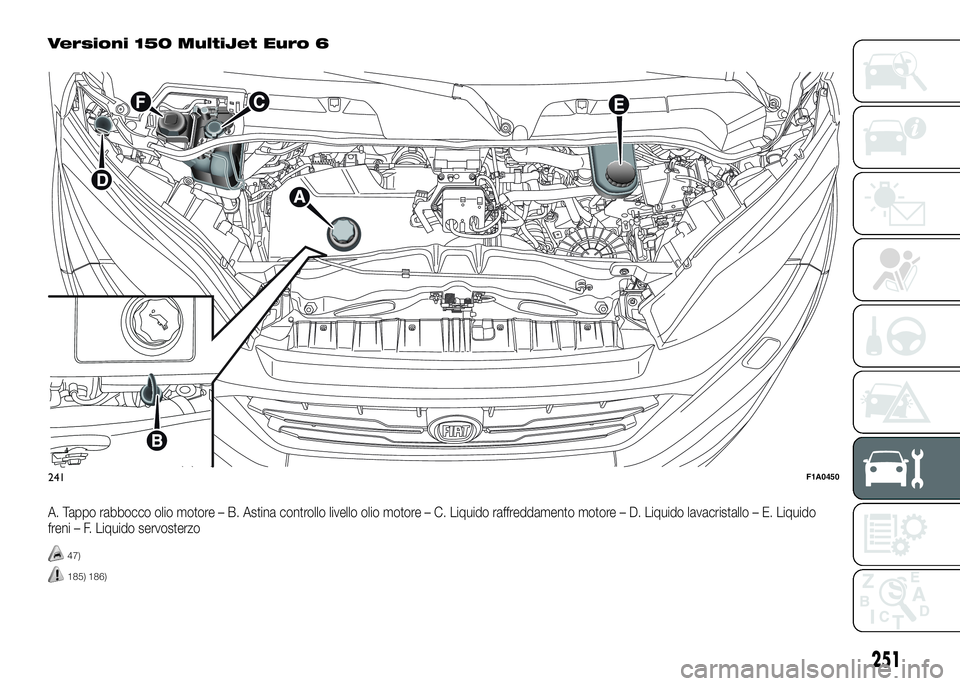

Versioni 150 MultiJet Euro 6
A. Tappo rabbocco olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo – E. Liquido
freni – F. Liquido servosterzo
47)
185) 186)
241F1A0450
251

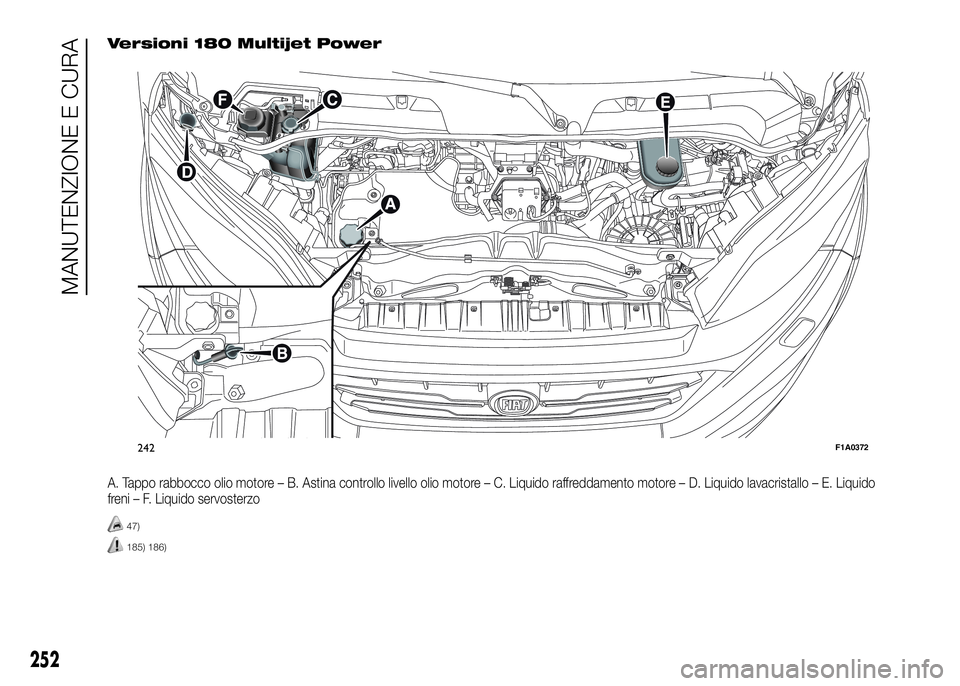

Versioni 180 Multijet Power
A. Tappo rabbocco olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo – E. Liquido
freni – F. Liquido servosterzo
47)
185) 186)
242F1A0372
252
MANUTENZIONE E CURA

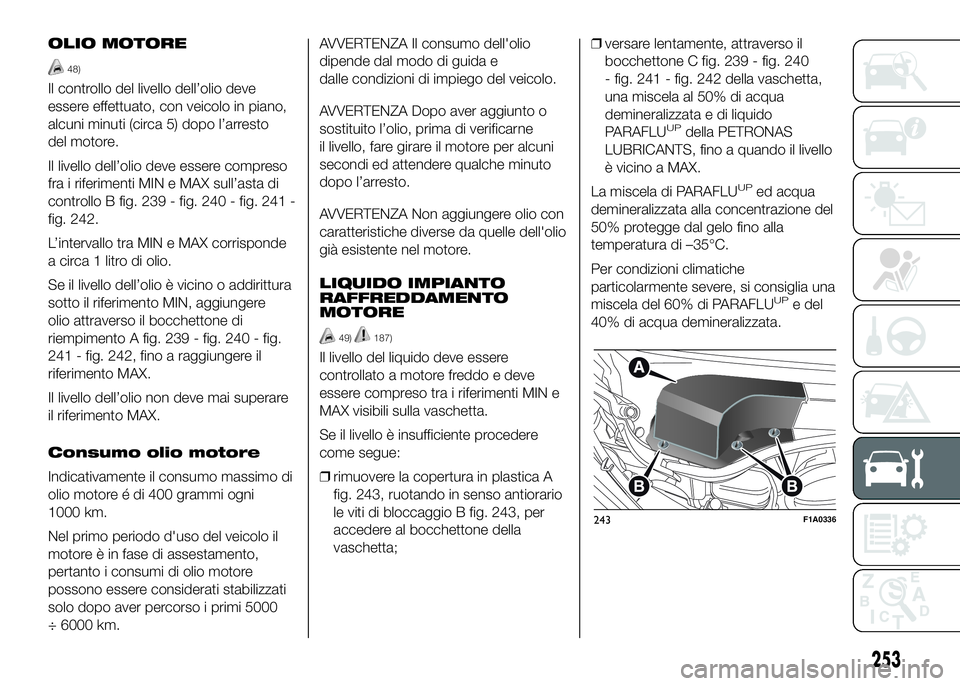

OLIO MOTORE
48)
Il controllo del livello dell’olio deve
essere effettuato, con veicolo in piano,
alcuni minuti (circa 5) dopo l’arresto
del motore.
Il livello dell’olio deve essere compreso
fra i riferimenti MIN e MAX sull’asta di
controllo B fig. 239 - fig. 240 - fig. 241 -
fig. 242.
L’intervallo tra MIN e MAX corrisponde
a circa 1 litro di olio.
Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere
olio attraverso il bocchettone di
riempimento A fig. 239 - fig. 240 - fig.
241 - fig. 242, fino a raggiungere il
riferimento MAX.
Il livello dell’olio non deve mai superare
il riferimento MAX.
Consumo olio motore
Indicativamente il consumo massimo di
olio motore é di 400 grammi ogni
1000 km.
Nel primo periodo d'uso del veicolo il
motore è in fase di assestamento,
pertanto i consumi di olio motore
possono essere considerati stabilizzati
solo dopo aver percorso i primi 5000
÷ 6000 km.AVVERTENZA Il consumo dell'olio
dipende dal modo di guida e
dalle condizioni di impiego del veicolo.
AVVERTENZA Dopo aver aggiunto o
sostituito l’olio, prima di verificarne
il livello, fare girare il motore per alcuni
secondi ed attendere qualche minuto
dopo l’arresto.
AVVERTENZA Non aggiungere olio con
caratteristiche diverse da quelle dell'olio
già esistente nel motore.
LIQUIDO IMPIANTO
RAFFREDDAMENTO
MOTORE
49)187)
Il livello del liquido deve essere
controllato a motore freddo e deve
essere compreso tra i riferimenti MIN e
MAX visibili sulla vaschetta.
Se il livello è insufficiente procedere
come segue:
❒rimuovere la copertura in plastica A
fig. 243, ruotando in senso antiorario
le viti di bloccaggio B fig. 243, per
accedere al bocchettone della
vaschetta;❒versare lentamente, attraverso il
bocchettone C fig. 239 - fig. 240
- fig. 241 - fig. 242 della vaschetta,
una miscela al 50% di acqua
demineralizzata e di liquido
PARAFLU
UPdella PETRONAS
LUBRICANTS, fino a quando il livello
è vicino a MAX.
La miscela di PARAFLU
UPed acqua
demineralizzata alla concentrazione del
50% protegge dal gelo fino alla
temperatura di –35°C.
Per condizioni climatiche
particolarmente severe, si consiglia una
miscela del 60% di PARAFLU
UPe del
40% di acqua demineralizzata.
243F1A0336
253

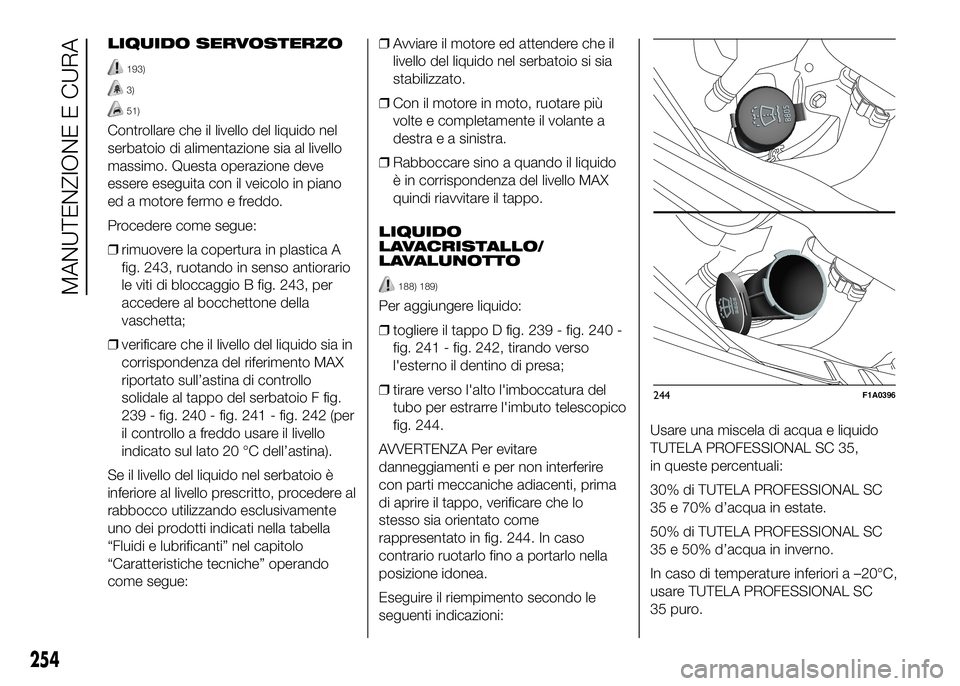

LIQUIDO SERVOSTERZO
193)
3)
51)
Controllare che il livello del liquido nel
serbatoio di alimentazione sia al livello
massimo. Questa operazione deve
essere eseguita con il veicolo in piano
ed a motore fermo e freddo.
Procedere come segue:
❒rimuovere la copertura in plastica A
fig. 243, ruotando in senso antiorario
le viti di bloccaggio B fig. 243, per
accedere al bocchettone della
vaschetta;
❒verificare che il livello del liquido sia in
corrispondenza del riferimento MAX
riportato sull’astina di controllo
solidale al tappo del serbatoio F fig.
239 - fig. 240 - fig. 241 - fig. 242 (per
il controllo a freddo usare il livello
indicato sul lato 20 °C dell’astina).
Se il livello del liquido nel serbatoio è
inferiore al livello prescritto, procedere al
rabbocco utilizzando esclusivamente
uno dei prodotti indicati nella tabella
“Fluidi e lubrificanti” nel capitolo
“Caratteristiche tecniche” operando
come segue:❒Avviare il motore ed attendere che il
livello del liquido nel serbatoio si sia
stabilizzato.
❒Con il motore in moto, ruotare più
volte e completamente il volante a
destra e a sinistra.
❒Rabboccare sino a quando il liquido
è in corrispondenza del livello MAX
quindi riavvitare il tappo.
LIQUIDO
LAVACRISTALLO/
LAVALUNOTTO
188) 189)
Per aggiungere liquido:
❒togliere il tappo D fig. 239 - fig. 240 -
fig. 241 - fig. 242, tirando verso
l'esterno il dentino di presa;
❒tirare verso l'alto l'imboccatura del
tubo per estrarre l'imbuto telescopico
fig. 244.
AVVERTENZA Per evitare
danneggiamenti e per non interferire
con parti meccaniche adiacenti, prima
di aprire il tappo, verificare che lo
stesso sia orientato come
rappresentato in fig. 244. In caso
contrario ruotarlo fino a portarlo nella
posizione idonea.
Eseguire il riempimento secondo le
seguenti indicazioni:Usare una miscela di acqua e liquido
TUTELA PROFESSIONAL SC 35,
in queste percentuali:
30% di TUTELA PROFESSIONAL SC
35 e 70% d’acqua in estate.
50% di TUTELA PROFESSIONAL SC
35 e 50% d’acqua in inverno.
In caso di temperature inferiori a –20°C,
usare TUTELA PROFESSIONAL SC
35 puro.
244F1A0396
254
MANUTENZIONE E CURA

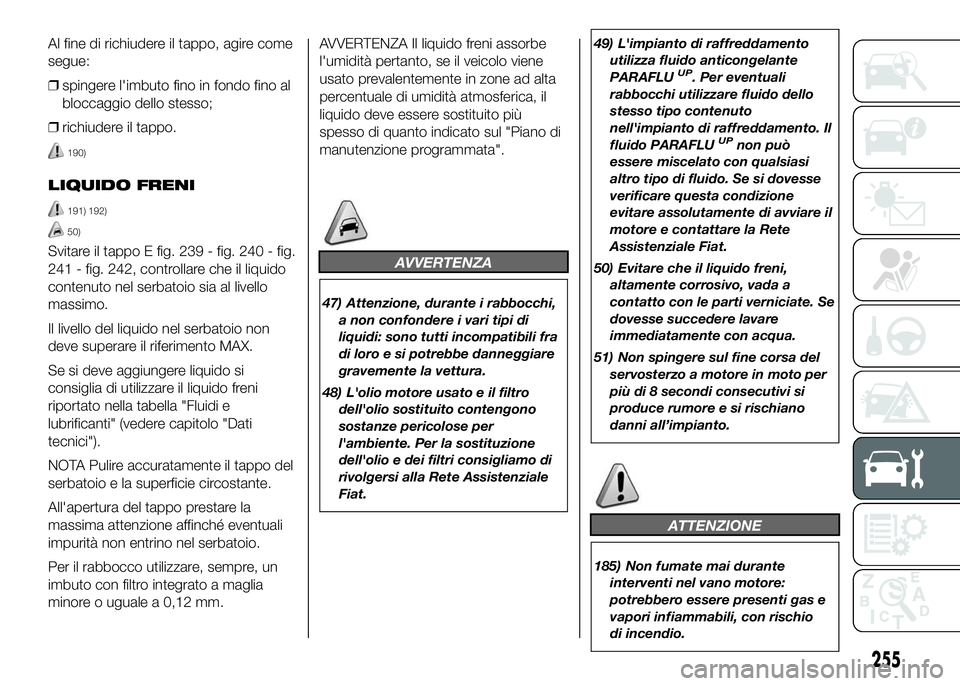

Al fine di richiudere il tappo, agire come
segue:
❒spingere l'imbuto fino in fondo fino al
bloccaggio dello stesso;
❒richiudere il tappo.
190)
LIQUIDO FRENI
191) 192)
50)
Svitare il tappo E fig. 239 - fig. 240 - fig.
241 - fig. 242, controllare che il liquido
contenuto nel serbatoio sia al livello
massimo.
Il livello del liquido nel serbatoio non
deve superare il riferimento MAX.
Se si deve aggiungere liquido si
consiglia di utilizzare il liquido freni
riportato nella tabella "Fluidi e
lubrificanti" (vedere capitolo "Dati
tecnici").
NOTA Pulire accuratamente il tappo del
serbatoio e la superficie circostante.
All'apertura del tappo prestare la
massima attenzione affinché eventuali
impurità non entrino nel serbatoio.
Per il rabbocco utilizzare, sempre, un
imbuto con filtro integrato a maglia
minore o uguale a 0,12 mm.AVVERTENZA Il liquido freni assorbe
l'umidità pertanto, se il veicolo viene
usato prevalentemente in zone ad alta
percentuale di umidità atmosferica, il
liquido deve essere sostituito più
spesso di quanto indicato sul "Piano di
manutenzione programmata".AVVERTENZA
47) Attenzione, durante i rabbocchi,
a non confondere i vari tipi di
liquidi: sono tutti incompatibili fra
di loro e si potrebbe danneggiare
gravemente la vettura.
48) L'olio motore usato e il filtro
dell'olio sostituito contengono
sostanze pericolose per
l'ambiente. Per la sostituzione
dell'olio e dei filtri consigliamo di
rivolgersi alla Rete Assistenziale
Fiat.49) L'impianto di raffreddamento
utilizza fluido anticongelante
PARAFLU
UP. Per eventuali
rabbocchi utilizzare fluido dello
stesso tipo contenuto
nell'impianto di raffreddamento. Il
fluido PARAFLU
UPnon può
essere miscelato con qualsiasi
altro tipo di fluido. Se si dovesse
verificare questa condizione
evitare assolutamente di avviare il
motore e contattare la Rete
Assistenziale Fiat.
50) Evitare che il liquido freni,
altamente corrosivo, vada a
contatto con le parti verniciate. Se
dovesse succedere lavare
immediatamente con acqua.
51) Non spingere sul fine corsa del
servosterzo a motore in moto per
più di 8 secondi consecutivi si
produce rumore e si rischiano
danni all’impianto.
ATTENZIONE
185) Non fumate mai durante
interventi nel vano motore:
potrebbero essere presenti gas e
vapori infiammabili, con rischio
di incendio.
255

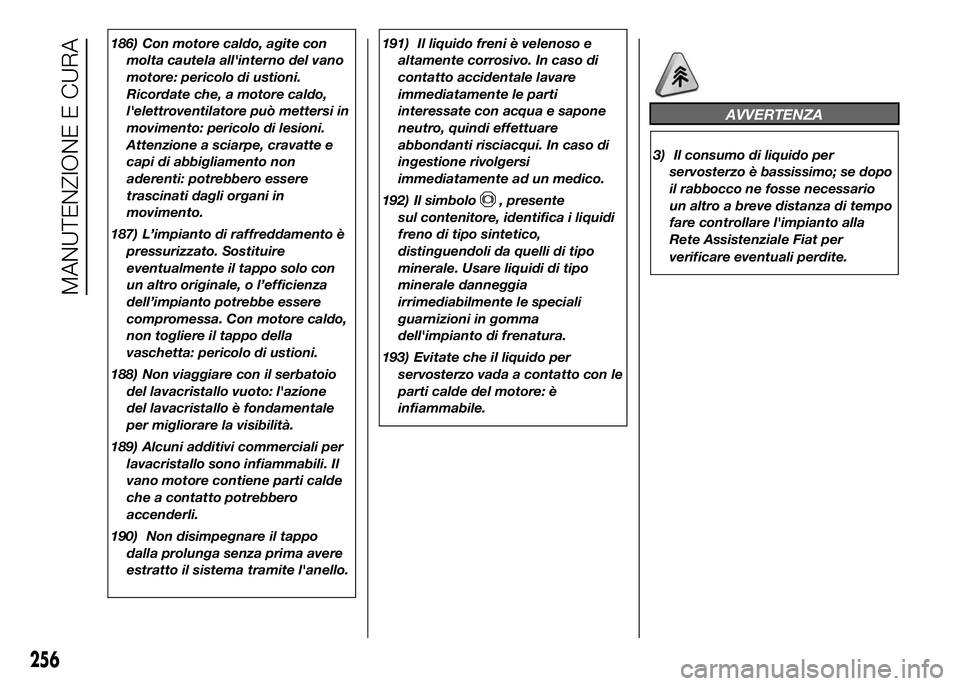

186) Con motore caldo, agite con
molta cautela all'interno del vano
motore: pericolo di ustioni.
Ricordate che, a motore caldo,
l'elettroventilatore può mettersi in
movimento: pericolo di lesioni.
Attenzione a sciarpe, cravatte e
capi di abbigliamento non
aderenti: potrebbero essere
trascinati dagli organi in
movimento.
187) L’impianto di raffreddamento è
pressurizzato. Sostituire
eventualmente il tappo solo con
un altro originale, o l’efficienza
dell’impianto potrebbe essere
compromessa. Con motore caldo,
non togliere il tappo della
vaschetta: pericolo di ustioni.
188) Non viaggiare con il serbatoio
del lavacristallo vuoto: l'azione
del lavacristallo è fondamentale
per migliorare la visibilità.
189) Alcuni additivi commerciali per
lavacristallo sono infiammabili. Il
vano motore contiene parti calde
che a contatto potrebbero
accenderli.
190) Non disimpegnare il tappo
dalla prolunga senza prima avere
estratto il sistema tramite l'anello.191) Il liquido freni è velenoso e
altamente corrosivo. In caso di
contatto accidentale lavare
immediatamente le parti
interessate con acqua e sapone
neutro, quindi effettuare
abbondanti risciacqui. In caso di
ingestione rivolgersi
immediatamente ad un medico.
192) Il simbolo
, presente
sul contenitore, identifica i liquidi
freno di tipo sintetico,
distinguendoli da quelli di tipo
minerale. Usare liquidi di tipo
minerale danneggia
irrimediabilmente le speciali
guarnizioni in gomma
dell'impianto di frenatura.
193) Evitate che il liquido per
servosterzo vada a contatto con le
parti calde del motore: è
infiammabile.
AVVERTENZA
3) Il consumo di liquido per
servosterzo è bassissimo; se dopo
il rabbocco ne fosse necessario
un altro a breve distanza di tempo
fare controllare l'impianto alla
Rete Assistenziale Fiat per
verificare eventuali perdite.
256
MANUTENZIONE E CURA
