Page 21 of 387

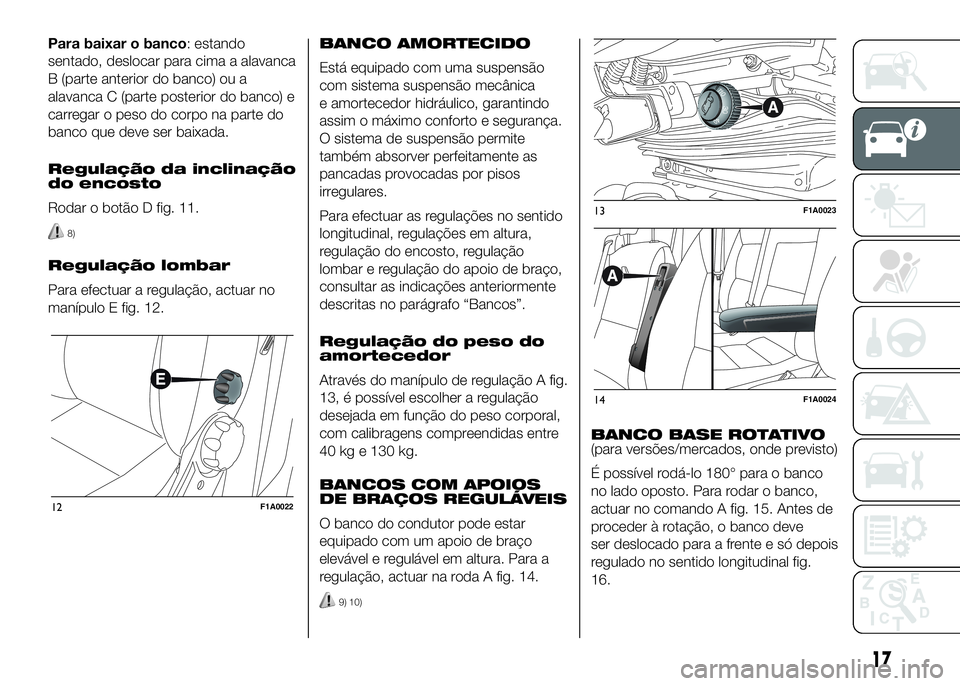

Para baixar o banco: estando
sentado, deslocar para cima a alavanca
B (parte anterior do banco) ou a
alavanca C (parte posterior do banco) e
carregar o peso do corpo na parte do
banco que deve ser baixada.
Regulação da inclinação
do encosto
Rodar o botão D fig. 11.
8)
Regulação lombar
Para efectuar a regulação, actuar no
manípulo E fig. 12.BANCO AMORTECIDO
Está equipado com uma suspensão
com sistema suspensão mecânica
e amortecedor hidráulico, garantindo
assim o máximo conforto e segurança.
O sistema de suspensão permite
também absorver perfeitamente as
pancadas provocadas por pisos
irregulares.
Para efectuar as regulações no sentido
longitudinal, regulações em altura,
regulação do encosto, regulação
lombar e regulação do apoio de braço,
consultar as indicações anteriormente
descritas no parágrafo “Bancos”.
Regulação do peso do
amortecedor
Através do manípulo de regulação A fig.
13, é possível escolher a regulação
desejada em função do peso corporal,
com calibragens compreendidas entre
40 kg e 130 kg.
BANCOS COM APOIOS
DE BRAÇOS REGULÁVEIS
O banco do condutor pode estar
equipado com um apoio de braço
elevável e regulável em altura. Para a
regulação, actuar na roda A fig. 14.
9) 10)
BANCO BASE ROTATIVO
(para versões/mercados, onde previsto)
É possível rodá-lo 180° para o banco
no lado oposto. Para rodar o banco,
actuar no comando A fig. 15. Antes de
proceder à rotação, o banco deve
ser deslocado para a frente e só depois
regulado no sentido longitudinal fig.
16.
12F1A0022
13F1A0023
14F1A0024
17
Page 22 of 387

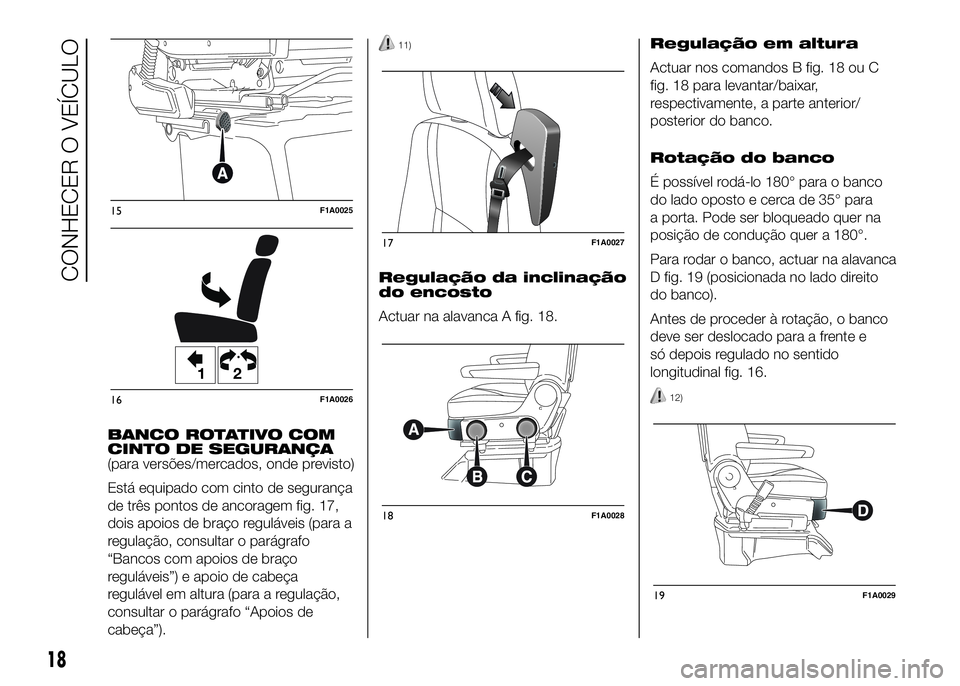

BANCO ROTATIVO COM
CINTO DE SEGURANÇA
(para versões/mercados, onde previsto)
Está equipado com cinto de segurança
de três pontos de ancoragem fig. 17,
dois apoios de braço reguláveis (para a
regulação, consultar o parágrafo
“Bancos com apoios de braço
reguláveis”) e apoio de cabeça
regulável em altura (para a regulação,
consultar o parágrafo “Apoios de
cabeça”).
11)
Regulação da inclinação
do encosto
Actuar na alavanca A fig. 18.Regulação em altura
Actuar nos comandos B fig. 18 ou C
fig. 18 para levantar/baixar,
respectivamente, a parte anterior/
posterior do banco.
Rotação do banco
É possível rodá-lo 180° para o banco
do lado oposto e cerca de 35° para
a porta. Pode ser bloqueado quer na
posição de condução quer a 180°.
Para rodar o banco, actuar na alavanca
D fig. 19 (posicionada no lado direito
do banco).
Antes de proceder à rotação, o banco
deve ser deslocado para a frente e
só depois regulado no sentido
longitudinal fig. 16.
12)
15F1A0025
12
16F1A0026
17F1A0027
18F1A0028
19F1A0029
18
CONHECER O VEÍCULO

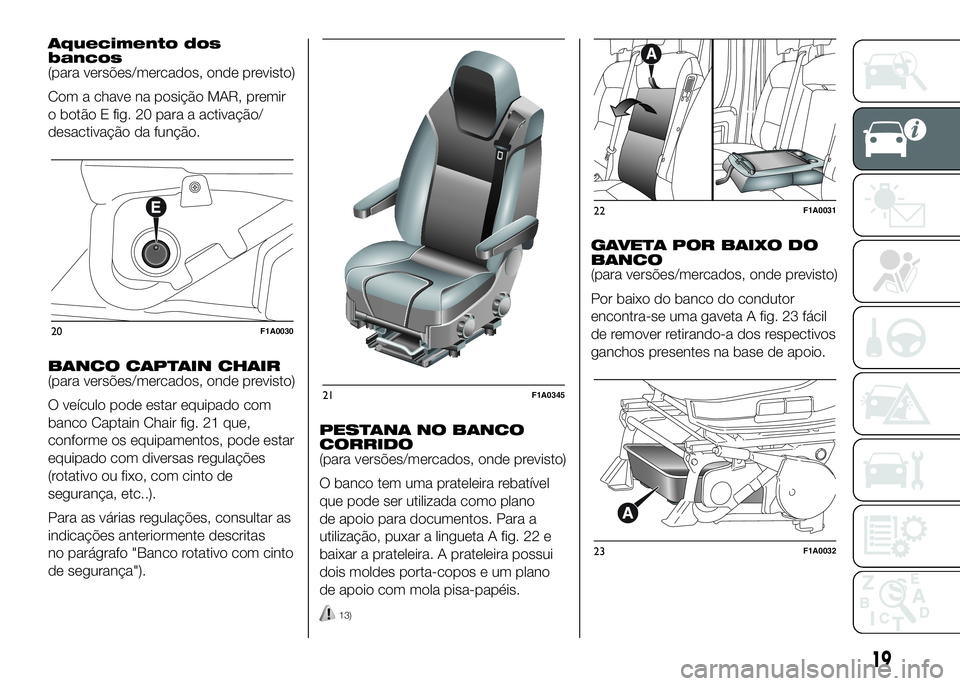

Page 23 of 387
Aquecimento dos
bancos
(para versões/mercados, onde previsto)
Com a chave na posição MAR, premir
o botão E fig. 20 para a activação/
desactivação da função.
BANCO CAPTAIN CHAIR
(para versões/mercados, onde previsto)
O veículo pode estar equipado com
banco Captain Chair fig. 21 que,
conforme os equipamentos, pode estar
equipado com diversas regulações
(rotativo ou fixo, com cinto de
segurança, etc..).
Para as várias regulações, consultar as
indicações anteriormente descritas
no parágrafo "Banco rotativo com cinto
de segurança").PESTANA NO BANCO
CORRIDO
(para versões/mercados, onde previsto)
O banco tem uma prateleira rebatível
que pode ser utilizada como plano
de apoio para documentos. Para a
utilização, puxar a lingueta A fig. 22 e
baixar a prateleira. A prateleira possui
dois moldes porta-copos e um plano
de apoio com mola pisa-papéis.
13)
GAVETA POR BAIXO DO
BANCO
(para versões/mercados, onde previsto)
Por baixo do banco do condutor
encontra-se uma gaveta A fig. 23 fácil
de remover retirando-a dos respectivos
ganchos presentes na base de apoio.
20F1A0030
21F1A0345
22F1A0031
23F1A0032
19

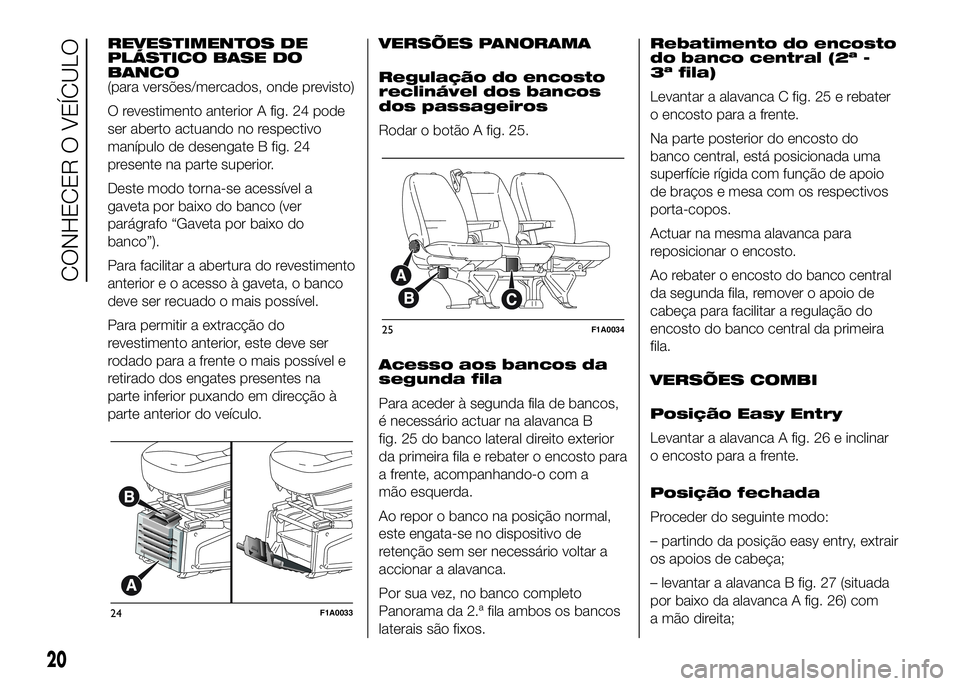

Page 24 of 387
REVESTIMENTOS DE
PLÁSTICO BASE DO
BANCO
(para versões/mercados, onde previsto)
O revestimento anterior A fig. 24 pode
ser aberto actuando no respectivo
manípulo de desengate B fig. 24
presente na parte superior.
Deste modo torna-se acessível a
gaveta por baixo do banco (ver
parágrafo “Gaveta por baixo do
banco”).
Para facilitar a abertura do revestimento
anterior e o acesso à gaveta, o banco
deve ser recuado o mais possível.
Para permitir a extracção do
revestimento anterior, este deve ser
rodado para a frente o mais possível e
retirado dos engates presentes na
parte inferior puxando em direcção à
parte anterior do veículo.VERSÕES PANORAMA
Regulação do encosto
reclinável dos bancos
dos passageiros
Rodar o botão A fig. 25.
Acesso aos bancos da
segunda fila
Para aceder à segunda fila de bancos,
é necessário actuar na alavanca B
fig. 25 do banco lateral direito exterior
da primeira fila e rebater o encosto para
a frente, acompanhando-o com a
mão esquerda.
Ao repor o banco na posição normal,
este engata-se no dispositivo de
retenção sem ser necessário voltar a
accionar a alavanca.
Por sua vez, no banco completo
Panorama da 2.ª fila ambos os bancos
laterais são fixos.Rebatimento do encosto
do banco central (2ª -
3ª fila)
Levantar a alavanca C fig. 25 e rebater
o encosto para a frente.
Na parte posterior do encosto do
banco central, está posicionada uma
superfície rígida com função de apoio
de braços e mesa com os respectivos
porta-copos.
Actuar na mesma alavanca para
reposicionar o encosto.
Ao rebater o encosto do banco central
da segunda fila, remover o apoio de
cabeça para facilitar a regulação do
encosto do banco central da primeira
fila.
VERSÕES COMBI
Posição Easy Entry
Levantar a alavanca A fig. 26 e inclinar
o encosto para a frente.
Posição fechada
Proceder do seguinte modo:
– partindo da posição easy entry, extrair
os apoios de cabeça;
– levantar a alavanca B fig. 27 (situada
por baixo da alavanca A fig. 26) com
a mão direita;
24F1A0033
25F1A0034
20
CONHECER O VEÍCULO
Page 25 of 387

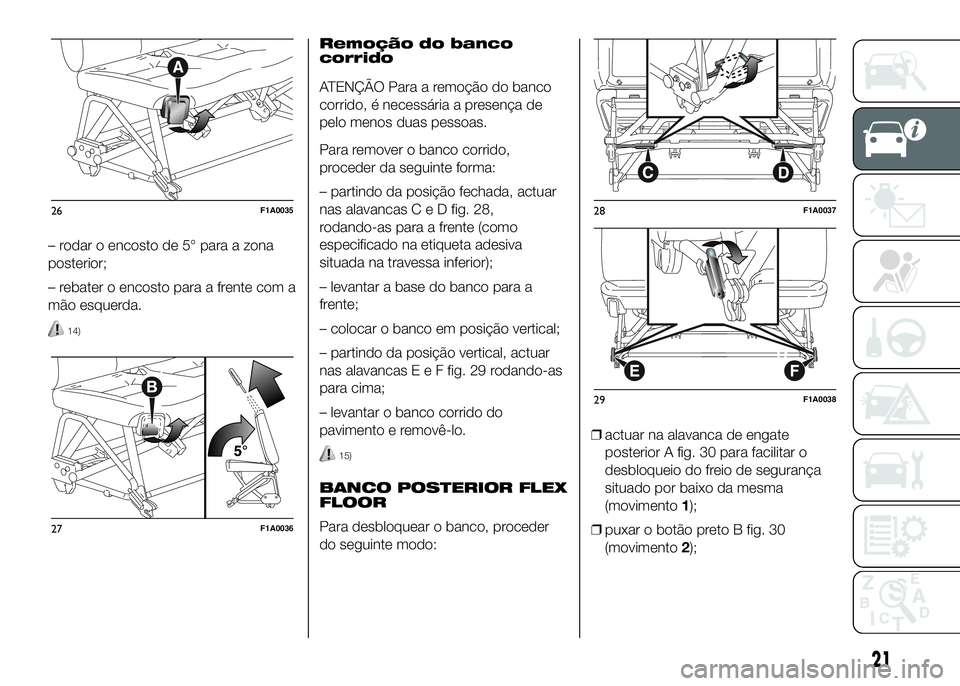

– rodar o encosto de 5° para a zona
posterior;
– rebater o encosto para a frente com a
mão esquerda.
14)
Remoção do banco
corrido
ATENÇÃO Para a remoção do banco
corrido, é necessária a presença de
pelo menos duas pessoas.
Para remover o banco corrido,
proceder da seguinte forma:
– partindo da posição fechada, actuar
nas alavancasCeDfig. 28,
rodando-as para a frente (como
especificado na etiqueta adesiva
situada na travessa inferior);
– levantar a base do banco para a
frente;
– colocar o banco em posição vertical;
– partindo da posição vertical, actuar
nas alavancasEeFfig. 29 rodando-as
para cima;
– levantar o banco corrido do
pavimento e removê-lo.
15)
BANCO POSTERIOR FLEX
FLOOR
Para desbloquear o banco, proceder
do seguinte modo:❒actuar na alavanca de engate
posterior A fig. 30 para facilitar o
desbloqueio do freio de segurança
situado por baixo da mesma
(movimento1);
❒puxar o botão preto B fig. 30
(movimento2);
26F1A0035
27F1A0036
28F1A0037
29F1A0038
21
Page 26 of 387

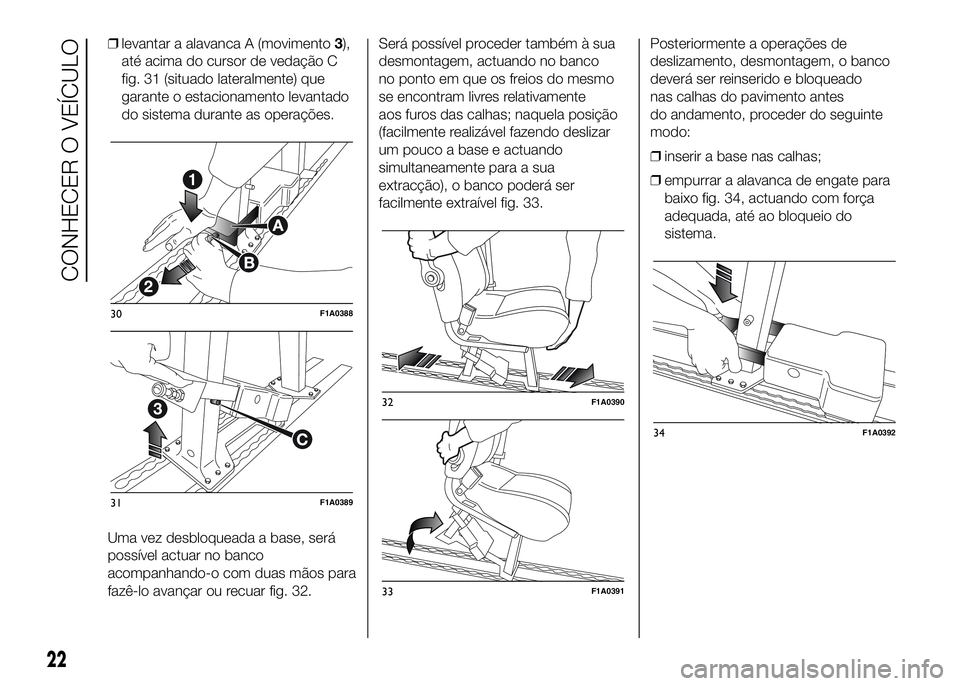

❒levantar a alavanca A (movimento3),
até acima do cursor de vedação C
fig. 31 (situado lateralmente) que
garante o estacionamento levantado
do sistema durante as operações.
Uma vez desbloqueada a base, será
possível actuar no banco
acompanhando-o com duas mãos para
fazê-lo avançar ou recuar fig. 32.Será possível proceder também à sua
desmontagem, actuando no banco
no ponto em que os freios do mesmo
se encontram livres relativamente
aos furos das calhas; naquela posição
(facilmente realizável fazendo deslizar
um pouco a base e actuando
simultaneamente para a sua
extracção), o banco poderá ser
facilmente extraível fig. 33.Posteriormente a operações de
deslizamento, desmontagem, o banco
deverá ser reinserido e bloqueado
nas calhas do pavimento antes
do andamento, proceder do seguinte
modo:
❒inserir a base nas calhas;
❒empurrar a alavanca de engate para
baixo fig. 34, actuando com força
adequada, até ao bloqueio do
sistema.
30F1A0388
31F1A0389
32F1A0390
33F1A0391
34F1A0392
22
CONHECER O VEÍCULO
Page 27 of 387

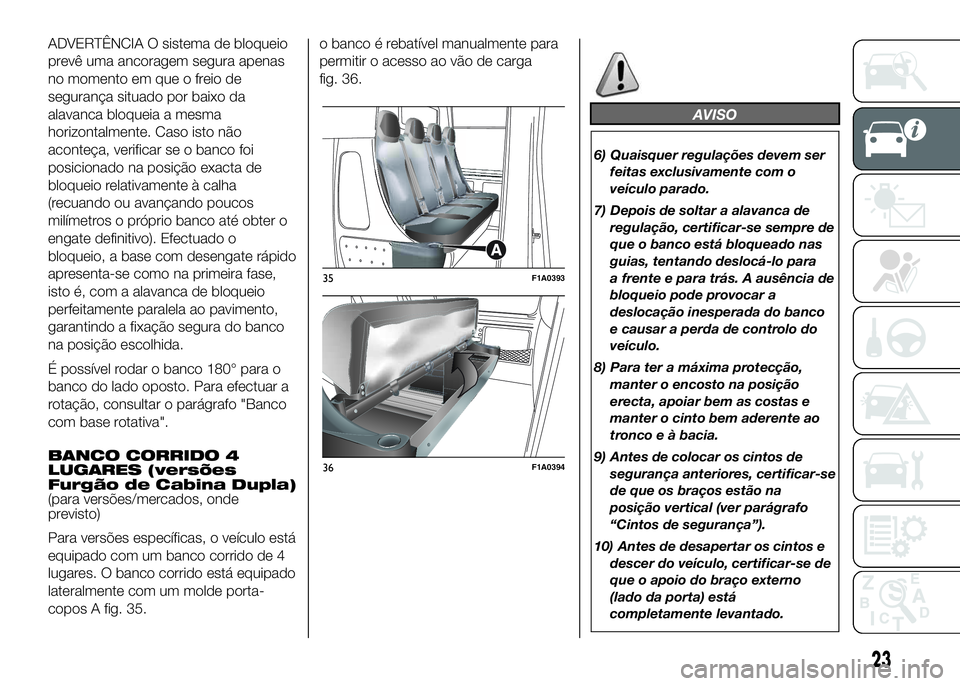

ADVERTÊNCIA O sistema de bloqueio
prevê uma ancoragem segura apenas
no momento em que o freio de
segurança situado por baixo da
alavanca bloqueia a mesma
horizontalmente. Caso isto não
aconteça, verificar se o banco foi
posicionado na posição exacta de
bloqueio relativamente à calha
(recuando ou avançando poucos
milímetros o próprio banco até obter o
engate definitivo). Efectuado o
bloqueio, a base com desengate rápido
apresenta-se como na primeira fase,
isto é, com a alavanca de bloqueio
perfeitamente paralela ao pavimento,
garantindo a fixação segura do banco
na posição escolhida.
É possível rodar o banco 180° para o
banco do lado oposto. Para efectuar a
rotação, consultar o parágrafo "Banco
com base rotativa".
BANCO CORRIDO 4
LUGARES (versões
Furgão de Cabina Dupla)
(para versões/mercados, onde
previsto)
Para versões específicas, o veículo está
equipado com um banco corrido de 4
lugares. O banco corrido está equipado
lateralmente com um molde porta-
copos A fig. 35.o banco é rebatível manualmente para
permitir o acesso ao vão de carga
fig. 36.
AVISO
6) Quaisquer regulações devem ser
feitas exclusivamente com o
veículo parado.
7) Depois de soltar a alavanca de
regulação, certificar-se sempre de
que o banco está bloqueado nas
guias, tentando deslocá-lo para
a frente e para trás. A ausência de
bloqueio pode provocar a
deslocação inesperada do banco
e causar a perda de controlo do
veículo.
8) Para ter a máxima protecção,
manter o encosto na posição
erecta, apoiar bem as costas e
manter o cinto bem aderente ao
tronco e à bacia.
9) Antes de colocar os cintos de
segurança anteriores, certificar-se
de que os braços estão na
posição vertical (ver parágrafo
“Cintos de segurança”).
10) Antes de desapertar os cintos e
descer do veículo, certificar-se de
que o apoio do braço externo
(lado da porta) está
completamente levantado.
35F1A0393
36F1A0394
23
Page 28 of 387

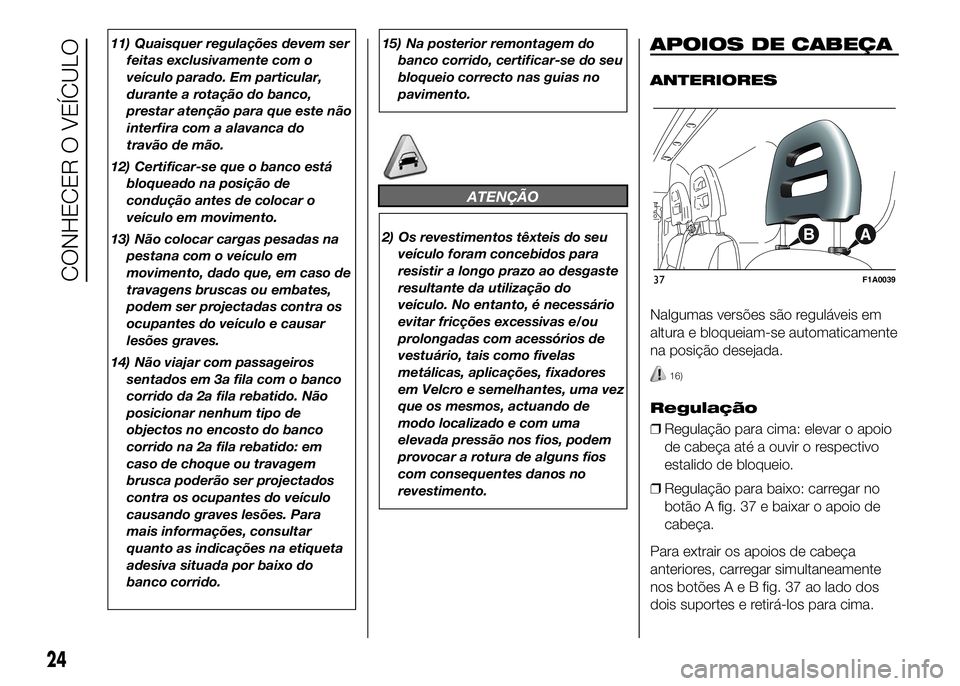

11) Quaisquer regulações devem ser
feitas exclusivamente com o
veículo parado. Em particular,
durante a rotação do banco,
prestar atenção para que este não
interfira com a alavanca do
travão de mão.
12) Certificar-se que o banco está
bloqueado na posição de
condução antes de colocar o
veículo em movimento.
13) Não colocar cargas pesadas na
pestana com o veículo em
movimento, dado que, em caso de
travagens bruscas ou embates,
podem ser projectadas contra os
ocupantes do veículo e causar
lesões graves.
14) Não viajar com passageiros
sentados em 3a fila com o banco
corrido da 2a fila rebatido. Não
posicionar nenhum tipo de
objectos no encosto do banco
corrido na 2a fila rebatido: em
caso de choque ou travagem
brusca poderão ser projectados
contra os ocupantes do veículo
causando graves lesões. Para
mais informações, consultar
quanto as indicações na etiqueta
adesiva situada por baixo do
banco corrido.15) Na posterior remontagem do
banco corrido, certificar-se do seu
bloqueio correcto nas guias no
pavimento.
ATENÇÃO
2) Os revestimentos têxteis do seu
veículo foram concebidos para
resistir a longo prazo ao desgaste
resultante da utilização do
veículo. No entanto, é necessário
evitar fricções excessivas e/ou
prolongadas com acessórios de
vestuário, tais como fivelas
metálicas, aplicações, fixadores
em Velcro e semelhantes, uma vez
que os mesmos, actuando de
modo localizado e com uma
elevada pressão nos fios, podem
provocar a rotura de alguns fios
com consequentes danos no
revestimento.
APOIOS DE CABEÇA
ANTERIORES
Nalgumas versões são reguláveis em
altura e bloqueiam-se automaticamente
na posição desejada.
16)
Regulação
❒Regulação para cima: elevar o apoio
de cabeça até a ouvir o respectivo
estalido de bloqueio.
❒Regulação para baixo: carregar no
botão A fig. 37 e baixar o apoio de
cabeça.
Para extrair os apoios de cabeça
anteriores, carregar simultaneamente
nos botõesAeBfig. 37 ao lado dos
dois suportes e retirá-los para cima.
37F1A0039
24
CONHECER O VEÍCULO
Page 29 of 387

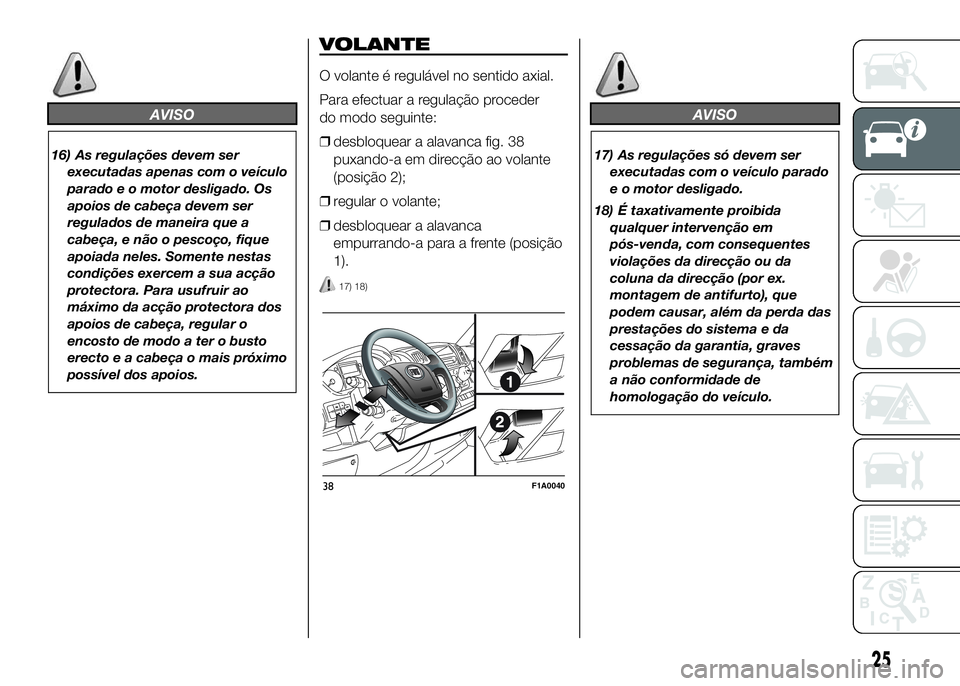

AVISO
16) As regulações devem ser
executadas apenas com o veículo
parado e o motor desligado. Os
apoios de cabeça devem ser
regulados de maneira que a
cabeça, e não o pescoço, fique
apoiada neles. Somente nestas
condições exercem a sua acção
protectora. Para usufruir ao
máximo da acção protectora dos
apoios de cabeça, regular o
encosto de modo a ter o busto
erecto e a cabeça o mais próximo
possível dos apoios.
VOLANTE
O volante é regulável no sentido axial.
Para efectuar a regulação proceder
do modo seguinte:
❒desbloquear a alavanca fig. 38
puxando-a em direcção ao volante
(posição 2);
❒regular o volante;
❒desbloquear a alavanca
empurrando-a para a frente (posição
1).
17) 18)
AVISO
17) As regulações só devem ser
executadas com o veículo parado
e o motor desligado.
18) É taxativamente proibida
qualquer intervenção em
pós-venda, com consequentes
violações da direcção ou da
coluna da direcção (por ex.
montagem de antifurto), que
podem causar, além da perda das
prestações do sistema e da
cessação da garantia, graves
problemas de segurança, também
a não conformidade de
homologação do veículo.
38F1A0040
25
Page 30 of 387

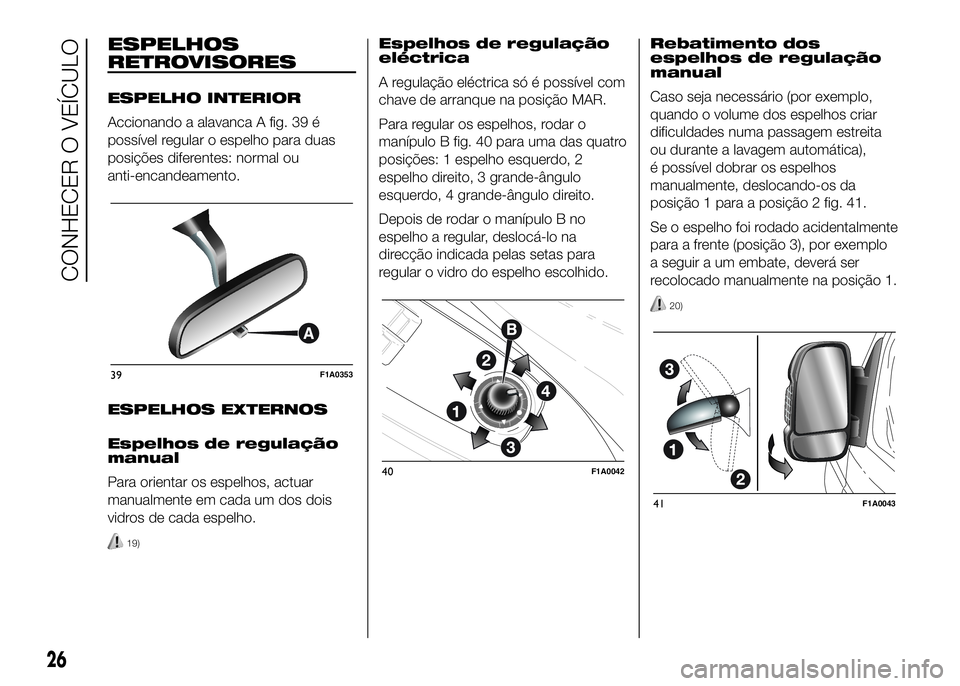

ESPELHOS
RETROVISORES
ESPELHO INTERIOR
Accionando a alavanca A fig. 39 é
possível regular o espelho para duas
posições diferentes: normal ou
anti-encandeamento.
ESPELHOS EXTERNOS
Espelhos de regulação
manual
Para orientar os espelhos, actuar
manualmente em cada um dos dois
vidros de cada espelho.
19)
Espelhos de regulação
eléctrica
A regulação eléctrica só é possível com
chave de arranque na posição MAR.
Para regular os espelhos, rodar o
manípulo B fig. 40 para uma das quatro
posições: 1 espelho esquerdo, 2
espelho direito, 3 grande-ângulo
esquerdo, 4 grande-ângulo direito.
Depois de rodar o manípulo B no
espelho a regular, deslocá-lo na
direcção indicada pelas setas para
regular o vidro do espelho escolhido.Rebatimento dos
espelhos de regulação
manual
Caso seja necessário (por exemplo,
quando o volume dos espelhos criar
dificuldades numa passagem estreita
ou durante a lavagem automática),
é possível dobrar os espelhos
manualmente, deslocando-os da
posição 1 para a posição 2 fig. 41.
Se o espelho foi rodado acidentalmente
para a frente (posição 3), por exemplo
a seguir a um embate, deverá ser
recolocado manualmente na posição 1.
20)
39F1A0353
40F1A0042
41F1A0043
26
CONHECER O VEÍCULO
