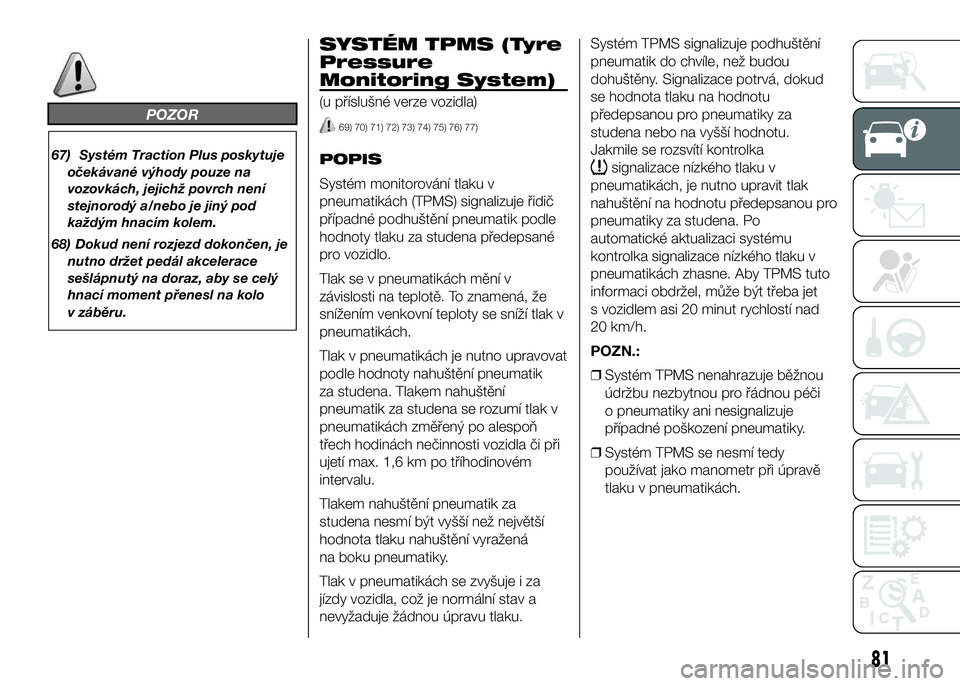

SYSTÉM TPMS (Tyre
Pressure
Monitoring System)
(u příslušné verze vozidla)
69) 70) 71) 72) 73) 74) 75) 76) 77)
POPIS
Systém monitorování tlaku v
pneumatikách (TPMS) signalizuje řidič
případné podhuštění pneumatik podle
hodnoty tlaku za studena předepsané
pro vozidlo.
Tlak se v pneumatikách mění v
závislosti na teplotě. To znamená, že
snížením venkovní teploty se sníží tlak v
pneumatikách.
Tlak v pneumatikách je nutno upravovat
podle hodnoty nahuštění pneumatik
za studena. Tlakem nahuštění
pneumatik za studena se rozumí tlak v
pneumatikách změřený po alespoň
třech hodinách nečinnosti vozidla či při
ujetí max. 1,6 km po tříhodinovém
intervalu.
Tlakem nahuštění pneumatik za
studena nesmí být vyšší než největší
hodnota tlaku nahuštění vyražená
na boku pneumatiky.
Tlak v pneumatikách se zvyšuje i za
jízdy vozidla, což je normální stav a
nevyžaduje žádnou úpravu tlaku.Systém TPMS signalizuje podhuštění
pneumatik do chvíle, než budou
dohuštěny. Signalizace potrvá, dokud
se hodnota tlaku na hodnotu
předepsanou pro pneumatiky za
studena nebo na vyšší hodnotu.
Jakmile se rozsvítí kontrolkasignalizace nízkého tlaku v
pneumatikách, je nutno upravit tlak
nahuštění na hodnotu předepsanou pro
pneumatiky za studena. Po
automatické aktualizaci systému
kontrolka signalizace nízkého tlaku v
pneumatikách zhasne. Aby TPMS tuto
informaci obdržel, může být třeba jet
s vozidlem asi 20 minut rychlostí nad
20 km/h.
POZN.:
❒Systém TPMS nenahrazuje běžnou
údržbu nezbytnou pro řádnou péči
o pneumatiky ani nesignalizuje
případné poškození pneumatiky.
❒Systém TPMS se nesmí tedy
používat jako manometr při úpravě
tlaku v pneumatikách.
81

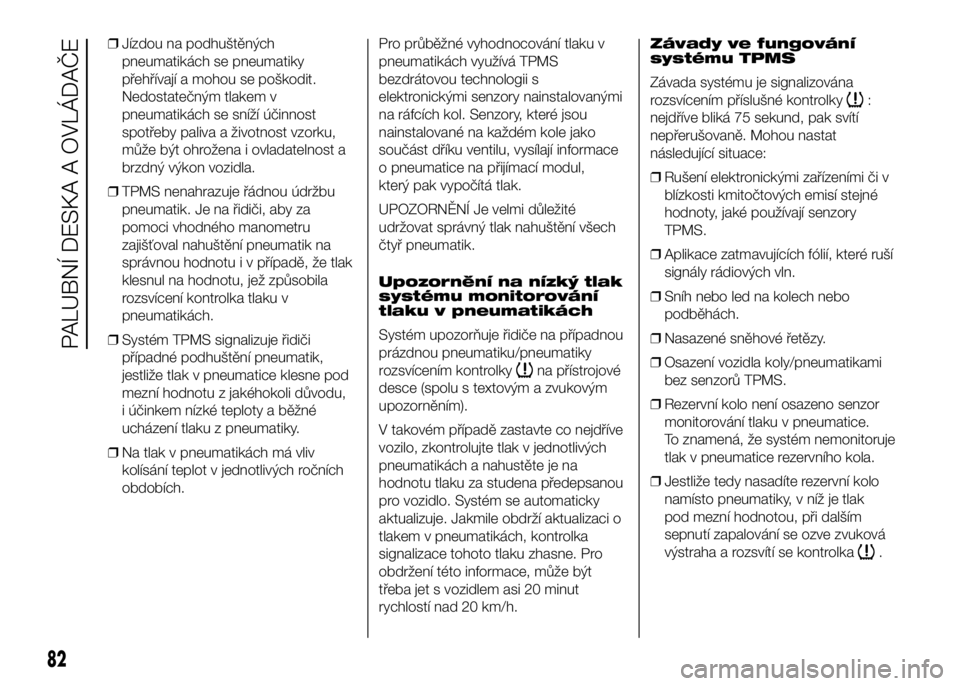

❒Jízdou na podhuštěných
pneumatikách se pneumatiky
přehřívají a mohou se poškodit.
Nedostatečným tlakem v
pneumatikách se sníží účinnost
spotřeby paliva a životnost vzorku,
může být ohrožena i ovladatelnost a
brzdný výkon vozidla.
❒TPMS nenahrazuje řádnou údržbu
pneumatik. Je na řidiči, aby za
pomoci vhodného manometru
zajišťoval nahuštění pneumatik na
správnou hodnotu i v případě, že tlak
klesnul na hodnotu, jež způsobila
rozsvícení kontrolka tlaku v
pneumatikách.
❒Systém TPMS signalizuje řidiči
případné podhuštění pneumatik,
jestliže tlak v pneumatice klesne pod
mezní hodnotu z jakéhokoli důvodu,
i účinkem nízké teploty a běžné
ucházení tlaku z pneumatiky.
❒Na tlak v pneumatikách má vliv
kolísání teplot v jednotlivých ročních
obdobích.Pro průběžné vyhodnocování tlaku v
pneumatikách využívá TPMS
bezdrátovou technologii s
elektronickými senzory nainstalovanými
na ráfcích kol. Senzory, které jsou
nainstalované na každém kole jako
součást dříku ventilu, vysílají informace
o pneumatice na přijímací modul,
který pak vypočítá tlak.
UPOZORNĚNÍ Je velmi důležité
udržovat správný tlak nahuštění všech
čtyř pneumatik.
Upozornění na nízký tlak
systému monitorování
tlaku v pneumatikách
Systém upozorňuje řidiče na případnou
prázdnou pneumatiku/pneumatiky
rozsvícením kontrolky
na přístrojové
desce (spolu s textovým a zvukovým
upozorněním).
V takovém případě zastavte co nejdříve
vozilo, zkontrolujte tlak v jednotlivých
pneumatikách a nahustěte je na
hodnotu tlaku za studena předepsanou
pro vozidlo. Systém se automaticky
aktualizuje. Jakmile obdrží aktualizaci o
tlakem v pneumatikách, kontrolka
signalizace tohoto tlaku zhasne. Pro
obdržení této informace, může být
třeba jet s vozidlem asi 20 minut
rychlostí nad 20 km/h.Závady ve fungování
systému TPMS
Závada systému je signalizována
rozsvícením příslušné kontrolky
:
nejdříve bliká 75 sekund, pak svítí
nepřerušovaně. Mohou nastat
následující situace:
❒Rušení elektronickými zařízeními či v
blízkosti kmitočtových emisí stejné
hodnoty, jaké používají senzory
TPMS.
❒Aplikace zatmavujících fólií, které ruší
signály rádiových vln.
❒Sníh nebo led na kolech nebo
podběhách.
❒Nasazené sněhové řetězy.
❒Osazení vozidla koly/pneumatikami
bez senzorů TPMS.
❒Rezervní kolo není osazeno senzor
monitorování tlaku v pneumatice.
To znamená, že systém nemonitoruje
tlak v pneumatice rezervního kola.
❒Jestliže tedy nasadíte rezervní kolo
namísto pneumatiky, v níž je tlak
pod mezní hodnotou, při dalším
sepnutí zapalování se ozve zvuková
výstraha a rozsvítí se kontrolka
.
82
PALUBNÍ DESKA A OVLÁDAČE

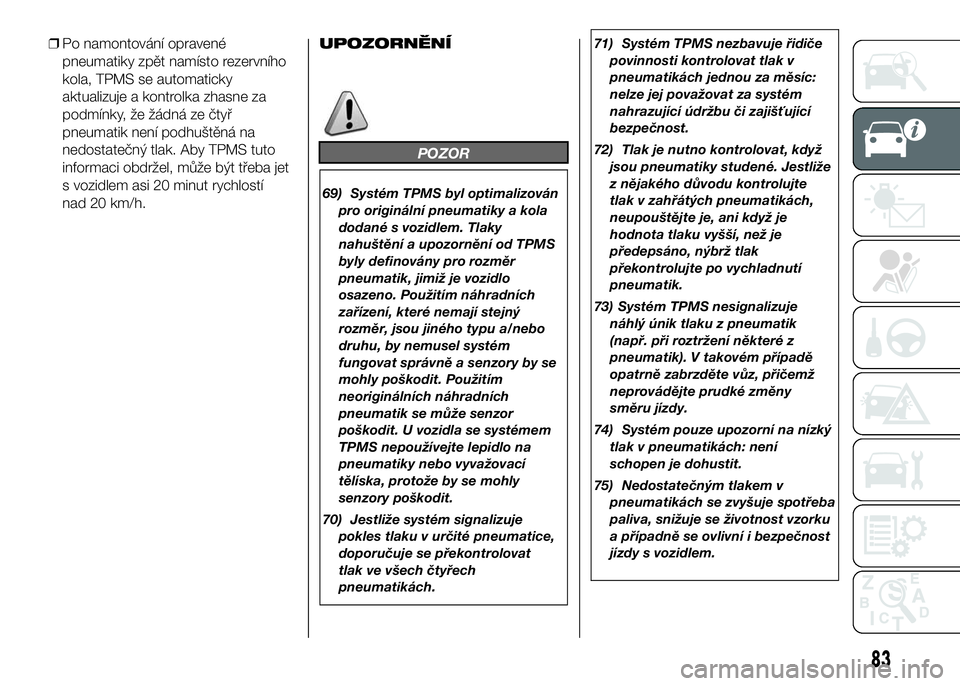

❒Po namontování opravené
pneumatiky zpět namísto rezervního
kola, TPMS se automaticky
aktualizuje a kontrolka zhasne za
podmínky, že žádná ze čtyř
pneumatik není podhuštěná na
nedostatečný tlak. Aby TPMS tuto
informaci obdržel, může být třeba jet
s vozidlem asi 20 minut rychlostí
nad 20 km/h.UPOZORNĚNÍ
POZOR
69) Systém TPMS byl optimalizován
pro originální pneumatiky a kola
dodané s vozidlem. Tlaky
nahuštění a upozornění od TPMS
byly definovány pro rozměr
pneumatik, jimiž je vozidlo
osazeno. Použitím náhradních
zařízení, které nemají stejný
rozměr, jsou jiného typu a/nebo
druhu, by nemusel systém
fungovat správně a senzory by se
mohly poškodit. Použitím
neoriginálních náhradních
pneumatik se může senzor
poškodit. U vozidla se systémem
TPMS nepoužívejte lepidlo na
pneumatiky nebo vyvažovací
tělíska, protože by se mohly
senzory poškodit.
70) Jestliže systém signalizuje
pokles tlaku v určité pneumatice,
doporučuje se překontrolovat
tlak ve všech čtyřech
pneumatikách.71) Systém TPMS nezbavuje řidiče
povinnosti kontrolovat tlak v
pneumatikách jednou za měsíc:
nelze jej považovat za systém
nahrazující údržbu či zajišťující
bezpečnost.
72) Tlak je nutno kontrolovat, když
jsou pneumatiky studené. Jestliže
z nějakého důvodu kontrolujte
tlak v zahřátých pneumatikách,
neupouštějte je, ani když je
hodnota tlaku vyšší, než je
předepsáno, nýbrž tlak
překontrolujte po vychladnutí
pneumatik.
73) Systém TPMS nesignalizuje
náhlý únik tlaku z pneumatik
(např. při roztržení některé z
pneumatik). V takovém případě
opatrně zabrzděte vůz, přičemž
neprovádějte prudké změny
směru jízdy.
74) Systém pouze upozorní na nízký
tlak v pneumatikách: není
schopen je dohustit.
75) Nedostatečným tlakem v
pneumatikách se zvyšuje spotřeba
paliva, snižuje se životnost vzorku
a případně se ovlivní i bezpečnost
jízdy s vozidlem.
83

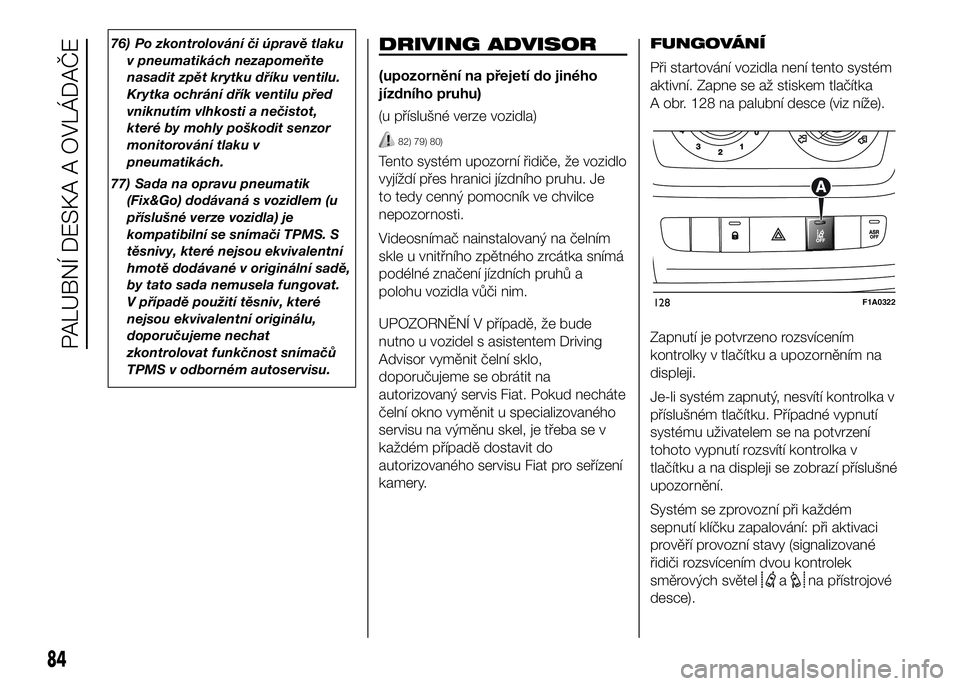

76) Po zkontrolování či úpravě tlaku
v pneumatikách nezapomeňte
nasadit zpět krytku dříku ventilu.
Krytka ochrání dřík ventilu před
vniknutím vlhkosti a nečistot,
které by mohly poškodit senzor
monitorování tlaku v
pneumatikách.
77) Sada na opravu pneumatik
(Fix&Go) dodávaná s vozidlem (u
příslušné verze vozidla) je
kompatibilní se snímači TPMS. S
těsnivy, které nejsou ekvivalentní
hmotě dodávané v originální sadě,
by tato sada nemusela fungovat.
V případě použití těsniv, které
nejsou ekvivalentní originálu,
doporučujeme nechat
zkontrolovat funkčnost snímačů
TPMS v odborném autoservisu.DRIVING ADVISOR
(upozornění na přejetí do jiného
jízdního pruhu)
(u příslušné verze vozidla)
82) 79) 80)
Tento systém upozorní řidiče, že vozidlo
vyjíždí přes hranici jízdního pruhu. Je
to tedy cenný pomocník ve chvilce
nepozornosti.
Videosnímač nainstalovaný na čelním
skle u vnitřního zpětného zrcátka snímá
podélné značení jízdních pruhů a
polohu vozidla vůči nim.
UPOZORNĚNÍ V případě, že bude
nutno u vozidel s asistentem Driving
Advisor vyměnit čelní sklo,
doporučujeme se obrátit na
autorizovaný servis Fiat. Pokud necháte
čelní okno vyměnit u specializovaného
servisu na výměnu skel, je třeba se v
každém případě dostavit do
autorizovaného servisu Fiat pro seřízení
kamery.FUNGOVÁNÍ
Při startování vozidla není tento systém
aktivní. Zapne se až stiskem tlačítka
A obr. 128 na palubní desce (viz níže).
Zapnutí je potvrzeno rozsvícením
kontrolky v tlačítku a upozorněním na
displeji.
Je-li systém zapnutý, nesvítí kontrolka v
příslušném tlačítku. Případné vypnutí
systému uživatelem se na potvrzení
tohoto vypnutí rozsvítí kontrolka v
tlačítku a na displeji se zobrazí příslušné
upozornění.
Systém se zprovozní při každém
sepnutí klíčku zapalování: při aktivaci
prověří provozní stavy (signalizované
řidiči rozsvícením dvou kontrolek
směrových světel
ana přístrojové
desce).
128F1A0322
84
PALUBNÍ DESKA A OVLÁDAČE

Pojistková skříňka pod palubní deskou
obr. 225 - obr. 226

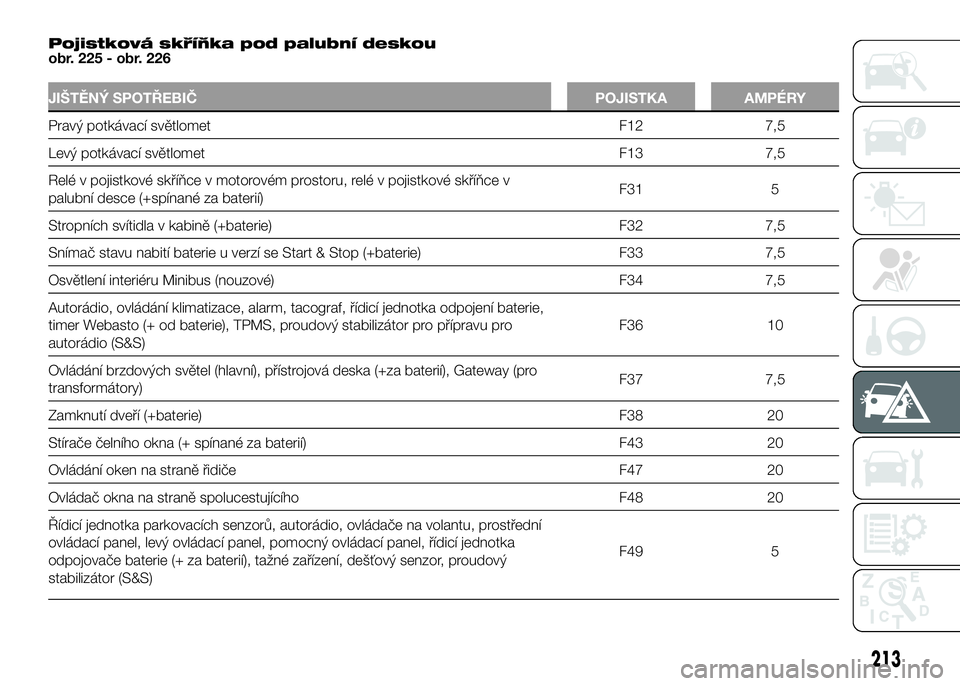

JIŠTĚNÝ SPOTŘEBIČ POJISTKA AMPÉRY
Pravý potkávací světlomet F12 7,5
Levý potkávací světlomet F13 7,5
Relé v pojistkové skříňce v motorovém prostoru, relé v pojistkové skříňce v
palubní desce (+spínané za baterií)F31 5
Stropních svítidla v kabině (+baterie) F32 7,5
Snímač stavu nabití baterie u verzí se Start & Stop (+baterie) F33 7,5
Osvětlení interiéru Minibus (nouzové) F34 7,5
Autorádio, ovládání klimatizace, alarm, tacograf, řídicí jednotka odpojení baterie,
timer Webasto (+ od baterie), TPMS, proudový stabilizátor pro přípravu pro
autorádio (S&S)F36 10
Ovládání brzdových světel (hlavní), přístrojová deska (+za baterií), Gateway (pro
transformátory)F37 7,5
Zamknutí dveří (+baterie) F38 20
Stírače čelního okna (+ spínané za baterií) F43 20
Ovládání oken na straně řidiče F47 20
Ovládač okna na straně spolucestujícího F48 20
Řídicí jednotka parkovacích senzorů, autorádio, ovládače na volantu, prostřední
ovládací panel, levý ovládací panel, pomocný ovládací panel, řídicí jednotka
odpojovače baterie (+ za baterií), tažné zařízení, dešťový senzor, proudový
stabilizátor (S&S)F49 5
213

KOLA A
PNEUMATIKY

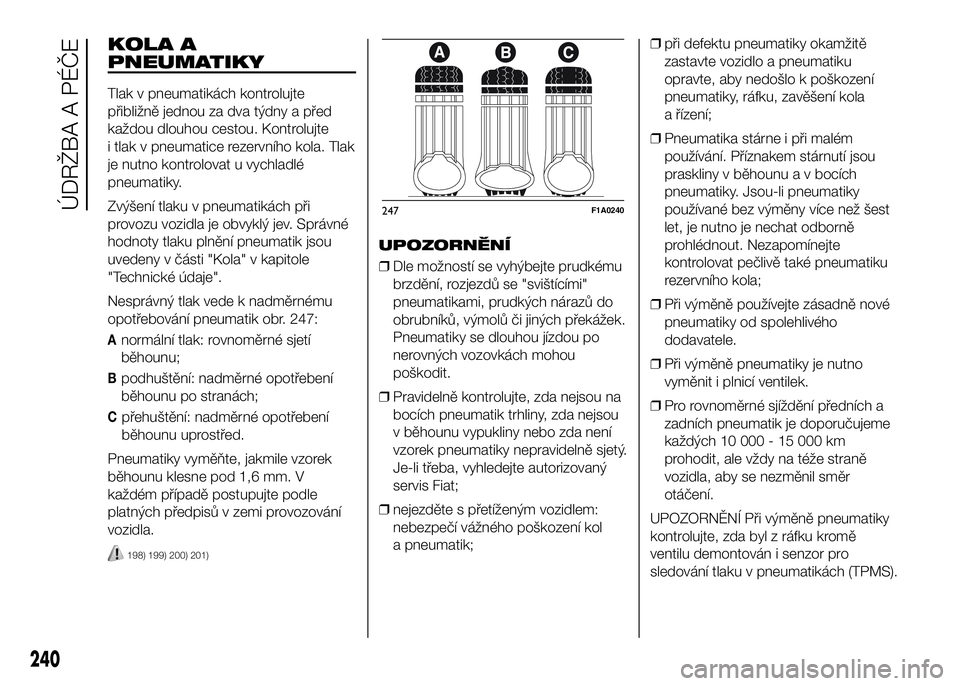

Tlak v pneumatikách kontrolujte
přibližně jednou za dva týdny a před
každou dlouhou cestou. Kontrolujte
i tlak v pneumatice rezervního kola. Tlak
je nutno kontrolovat u vychladlé
pneumatiky.
Zvýšení tlaku v pneumatikách při
provozu vozidla je obvyklý jev. Správné
hodnoty tlaku plnění pneumatik jsou
uvedeny v části "Kola" v kapitole
"Technické údaje".
Nesprávný tlak vede k nadměrnému
opotřebování pneumatik obr. 247:
Anormální tlak: rovnoměrné sjetí
běhounu;
Bpodhuštění: nadměrné opotřebení
běhounu po stranách;
Cpřehuštění: nadměrné opotřebení
běhounu uprostřed.
Pneumatiky vyměňte, jakmile vzorek
běhounu klesne pod 1,6 mm. V
každém případě postupujte podle
platných předpisů v zemi provozování
vozidla.
198) 199) 200) 201)
UPOZORNĚNÍ
❒Dle možností se vyhýbejte prudkému
brzdění, rozjezdů se "svištícími"
pneumatikami, prudkých nárazů do
obrubníků, výmolů či jiných překážek.
Pneumatiky se dlouhou jízdou po
nerovných vozovkách mohou
poškodit.
❒Pravidelně kontrolujte, zda nejsou na
bocích pneumatik trhliny, zda nejsou
v běhounu vypukliny nebo zda není
vzorek pneumatiky nepravidelně sjetý.
Je-li třeba, vyhledejte autorizovaný
servis Fiat;
❒nejezděte s přetíženým vozidlem:
nebezpečí vážného poškození kol
a pneumatik;❒při defektu pneumatiky okamžitě
zastavte vozidlo a pneumatiku
opravte, aby nedošlo k poškození
pneumatiky, ráfku, zavěšení kola
a řízení;
❒Pneumatika stárne i při malém
používání. Příznakem stárnutí jsou
praskliny v běhounu a v bocích
pneumatiky. Jsou-li pneumatiky
používané bez výměny více než šest
let, je nutno je nechat odborně
prohlédnout. Nezapomínejte
kontrolovat pečlivě také pneumatiku
rezervního kola;
❒Při výměně používejte zásadně nové
pneumatiky od spolehlivého
dodavatele.
❒Při výměně pneumatiky je nutno
vyměnit i plnicí ventilek.
❒Pro rovnoměrné sjíždění předních a
zadních pneumatik je doporučujeme
každých 10 000 - 15 000 km
prohodit, ale vždy na téže straně
vozidla, aby se nezměnil směr
otáčení.
UPOZORNĚNÍ Při výměně pneumatiky
kontrolujte, zda byl z ráfku kromě
ventilu demontován i senzor pro
sledování tlaku v pneumatikách (TPMS).
247F1A0240
240
ÚDRŽBA A PÉČE

souhrnný identifikační štítek............ 248
Spínací skříňka zapalování.............. 15
Spínač pro přerušení dodávky
paliva ........................................... 58
Spojka ........................................... 253
Spotřeba paliva .............................. 320
Startování motoru ................... 172-190
Startování motoru setrvačností ....... 190
Startování s pomocnou baterií........ 190
Stírač čelního skla..................... 48-241
Stropní svítidla................................ 54
Styl jízdy......................................... 177
Světelná výstraha ........................... 45
Světla pro denní svícení.................. 45
Světlomety
– Nastavovač světlometů ............. 74
– Natočení světelného svazku ...... 74
Symboly ......................................... 11
Systém ABS................................... 75
Systém ASR................................... 77
Systém EOBD ................................ 92
Systém Fiat CODE ......................... 11
Systém HBA (Hydraulic Brake
Assistant) ..................................... 78
Systém Hill Descent ....................... 78
Systém Hill Holder.......................... 77
Systém MSR .................................. 75
Systém S.B.R. ............................... 151
Systém Start&Stop ........................ 95
Systém TPMS ................................ 81Systém Traction Plus...................... 80
štítek s označením laku karoserie ... 249
Tachograf ..................................... 64
Tankování paliva ............................. 101
Tažení přívěsů ................................ 178
Tažení vozidla ................................. 220
Tempomat Cruise Control .............. 50
Topení a ventilace........................... 28
Trip computer................................. 121
Třetí brzdové světlo ........................ 207
Údržba a péče - plán údržby .......... 225
Údržba a péče - Plán údržby.......... 224
Údržba a péče - pravidelné
servisní prohlídky .......................... 228
Ukazatel hladiny oleje v motoru ...... 111
Ukazatel množství paliva ................ 111
Ukazatel teploty chladicí kapaliny
motoru ......................................... 111
Úložné prostory ve dveřích ............. 60
Úložné prostory v kabině ................ 63
Úložný prostor................................ 59
Úspora paliva ................................. 176
Uzamykatelná skříňka v palubní
desce........................................... 59
Uzávěr palivové nádrže .................. 101
Užitečné rady k prodloužení
životnost baterie ........................... 238
Verze karosérie ............................. 250
Víko motorového prostoru .............. 72
Vnější světla ................................... 45Vnitřní výbava................................. 59
Volant............................................. 25
Vyhřívané zadní okno ..................... 57
Výkony ........................................... 271
Výměna baterie .............................. 237
Výměna kola .................................. 191
Výměna stíracích lišt stírače
čelního okna................................. 242
Výměna tlakové nádobky ............... 198
Výměna žárovky ............................. 200
Výměna žárovky u vnějších
svítidel.......................................... 203
Výměna žárovky u vnitřních
svítidel.......................................... 208
Vypnutá světla................................ 45
Vypnutí motoru............................... 172
Výstražná světla ............................. 56
Výsuvné stupadlo ........................... 68
Vývody ........................................... 29
Vzduchový filtr................................ 236
Zadní přepážka ............................. 60
Zadní přídavná klimatizace
(Panorama / Combinato) .............. 44
Zadní přídavné topení
(Panorama / Combinato) .............. 43
Zadní sedadlo Flex Flor .................. 21
Zadní stropní svítilna (výměna
žárovky) ....................................... 209
Zadní stupačka .............................. 70
Zadní svítilna do mlhy ..................... 56
Zahřátí motoru po nastartování ...... 172
REJSTŘÍK
