FIAT DUCATO BASE CAMPER 2017 Drift- og vedlikeholdshåndbok (in Norwegian)

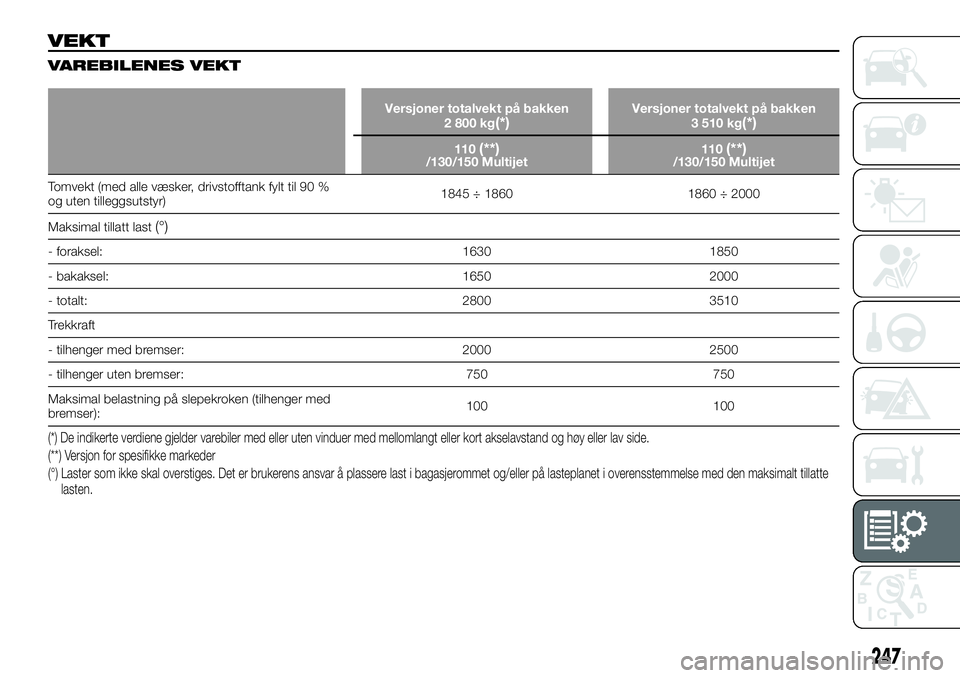

VEKT
VAREBILENES VEKT
Versjoner totalvekt på bakken
2 800 kg(*)Versjoner totalvekt på bakken
3 510 kg(*)
110(**)/130/150 Multijet110(**)/130/150 Multijet
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1845 ÷ 1860 1860 ÷ 2000
Maksimal tillatt last
(°)
- foraksel: 1630 1850
- bakaksel: 1650 2000
- totalt: 2800 3510
Trekkraft
- tilhenger med bremser: 2000 2500
- tilhenger uten bremser: 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100
(*) De indikerte verdiene gjelder varebiler med eller uten vinduer med mellomlangt eller kort akselavstand og høy eller lav side.
(**) Versjon for spesifikke markeder
(°) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
247

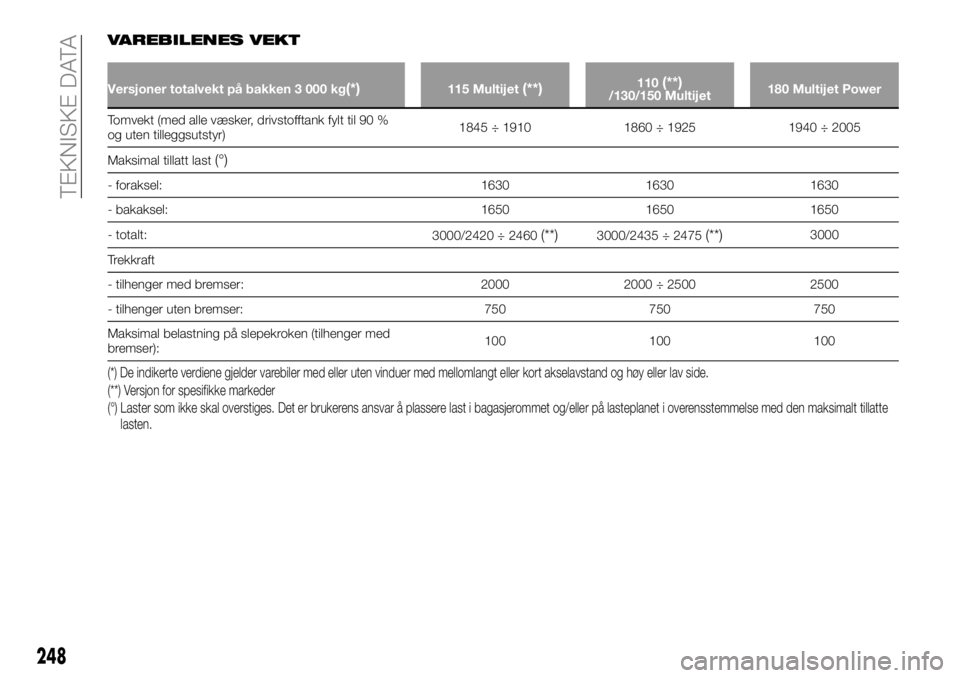

VAREBILENES VEKT
Versjoner totalvekt på bakken 3 000 kg(*)115 Multijet(**)110(**)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1845 ÷ 1910 1860 ÷ 1925 1940 ÷ 2005
Maksimal tillatt last
(°)
- foraksel: 1630 1630 1630
- bakaksel: 1650 1650 1650
- totalt:
3000/2420 ÷ 2460
(**)3000/2435 ÷ 2475(**)3000
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) De indikerte verdiene gjelder varebiler med eller uten vinduer med mellomlangt eller kort akselavstand og høy eller lav side.
(**) Versjon for spesifikke markeder
(°) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
248
TEKNISKE DATA

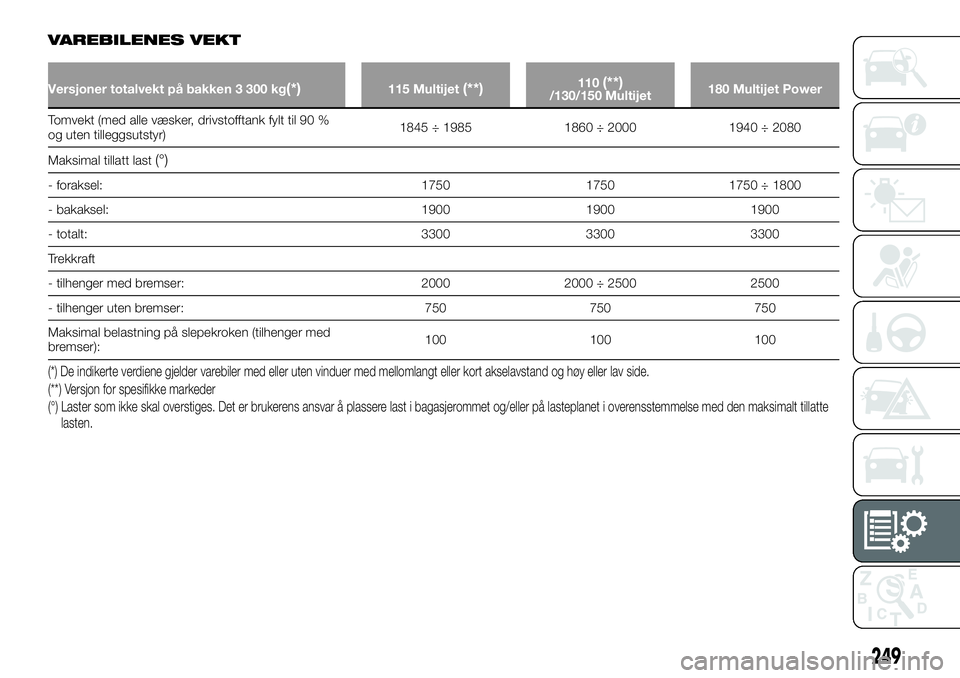

VAREBILENES VEKT
Versjoner totalvekt på bakken 3 300 kg(*)115 Multijet(**)110(**)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1845 ÷ 1985 1860 ÷ 2000 1940 ÷ 2080
Maksimal tillatt last
(°)
- foraksel: 1750 1750 1750 ÷ 1800
- bakaksel: 1900 1900 1900
- totalt: 3300 3300 3300
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) De indikerte verdiene gjelder varebiler med eller uten vinduer med mellomlangt eller kort akselavstand og høy eller lav side.
(**) Versjon for spesifikke markeder
(°) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
249

VAREBILENES VEKT
Versjoner totalvekt på bakken 3 500 kg(*)115 Multijet(**)110(**)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1845 ÷ 2035 1860 ÷ 2050 1940 ÷ 2130
Maksimal tillatt last
(°)
- foraksel: 1850 1850 1850
- bakaksel: 2000 2000 ÷ 2500 2000
- totalt: 3490 ÷ 3500 3500 3500
Trekkraft
- tilhenger med bremser: 2000 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) De indikerte verdiene gjelder varebiler med eller uten vinduer med mellomlangt eller kort akselavstand og høy eller lav side.
(**) Versjon for spesifikke markeder
(°) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
250
TEKNISKE DATA

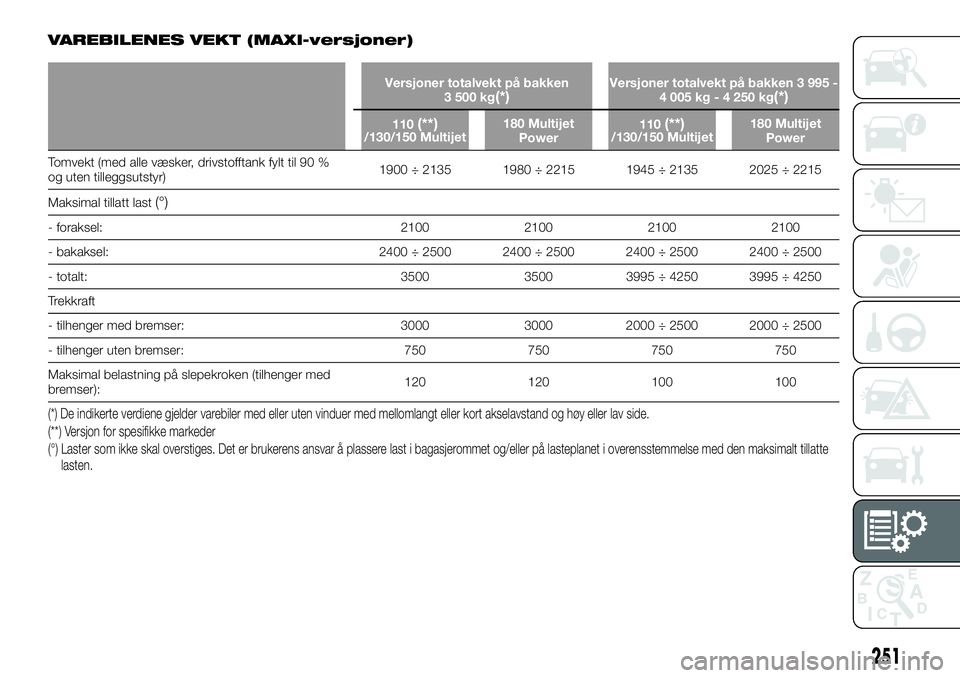

VAREBILENES VEKT (MAXI-versjoner)
Versjoner totalvekt på bakken
3 500 kg(*)Versjoner totalvekt på bakken 3 995 -
4 005 kg - 4 250 kg(*)
110(**)/130/150 Multijet180 Multijet
Power110(**)/130/150 Multijet180 Multijet
Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1900 ÷ 2135 1980 ÷ 2215 1945 ÷ 2135 2025 ÷ 2215
Maksimal tillatt last
(°)
- foraksel: 2100 2100 2100 2100
- bakaksel: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
- totalt: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Trekkraft
- tilhenger med bremser: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
- tilhenger uten bremser: 750 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):120 120 100 100
(*) De indikerte verdiene gjelder varebiler med eller uten vinduer med mellomlangt eller kort akselavstand og høy eller lav side.
(**) Versjon for spesifikke markeder
(°) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
251

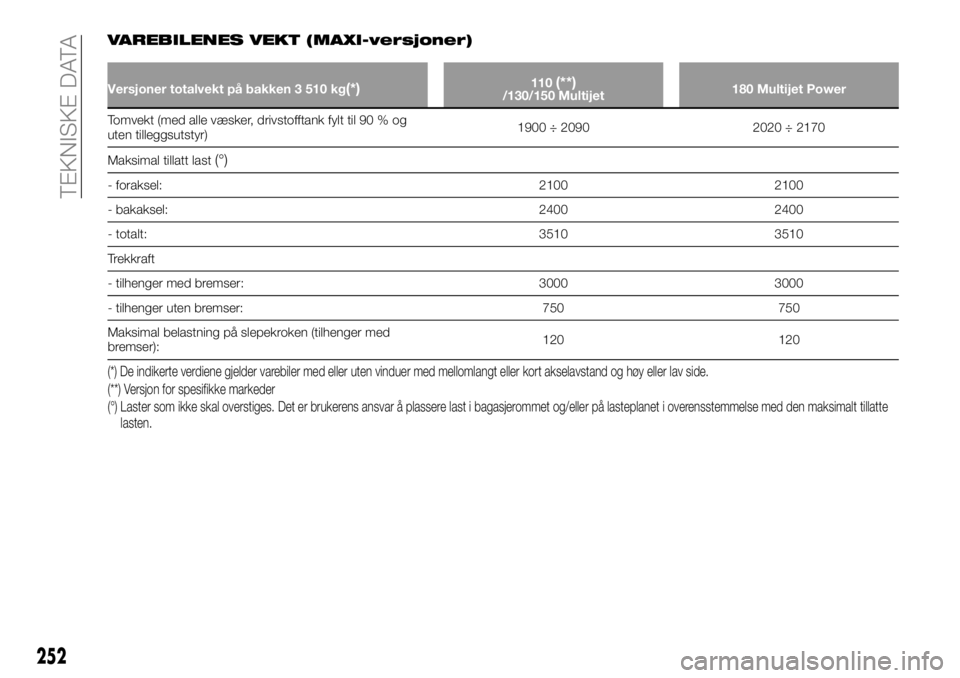

VAREBILENES VEKT (MAXI-versjoner)
Versjoner totalvekt på bakken 3 510 kg(*)110(**)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 % og
uten tilleggsutstyr)1900 ÷ 2090 2020 ÷ 2170
Maksimal tillatt last
(°)
- foraksel: 2100 2100
- bakaksel: 2400 2400
- totalt: 3510 3510
Trekkraft
- tilhenger med bremser: 3000 3000
- tilhenger uten bremser: 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):120 120
(*) De indikerte verdiene gjelder varebiler med eller uten vinduer med mellomlangt eller kort akselavstand og høy eller lav side.
(**) Versjon for spesifikke markeder
(°) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
252
TEKNISKE DATA

VEKT FOR LASTEBIL MED SKAP
Versjoner totalvekt på bakken 3 000 kg 115 Multijet(*)110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1795 ÷ 1875 1810 ÷ 1890 1890 ÷ 1935
Maksimal tillatt last
(***)
- foraksel: 1630 1630 1630
- bakaksel: 1650 1650 1650
- totalt: 2935 ÷ 3000 2935 ÷ 3000 3000
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
253

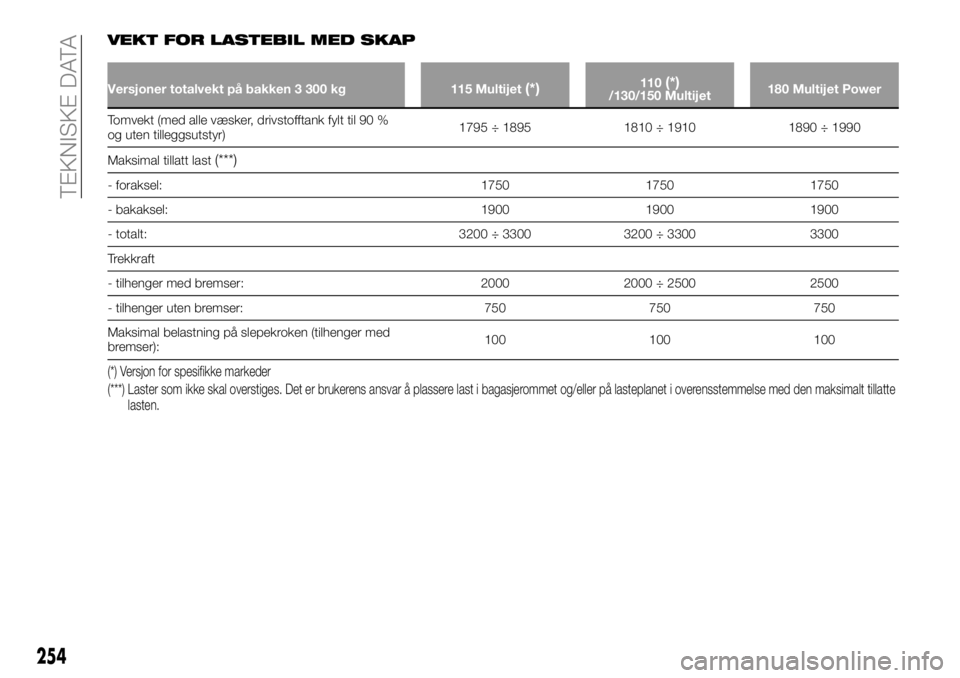

VEKT FOR LASTEBIL MED SKAP
Versjoner totalvekt på bakken 3 300 kg 115 Multijet(*)110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1795 ÷ 1895 1810 ÷ 1910 1890 ÷ 1990
Maksimal tillatt last
(***)
- foraksel: 1750 1750 1750
- bakaksel: 1900 1900 1900
- totalt: 3200 ÷ 3300 3200 ÷ 3300 3300
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
254
TEKNISKE DATA

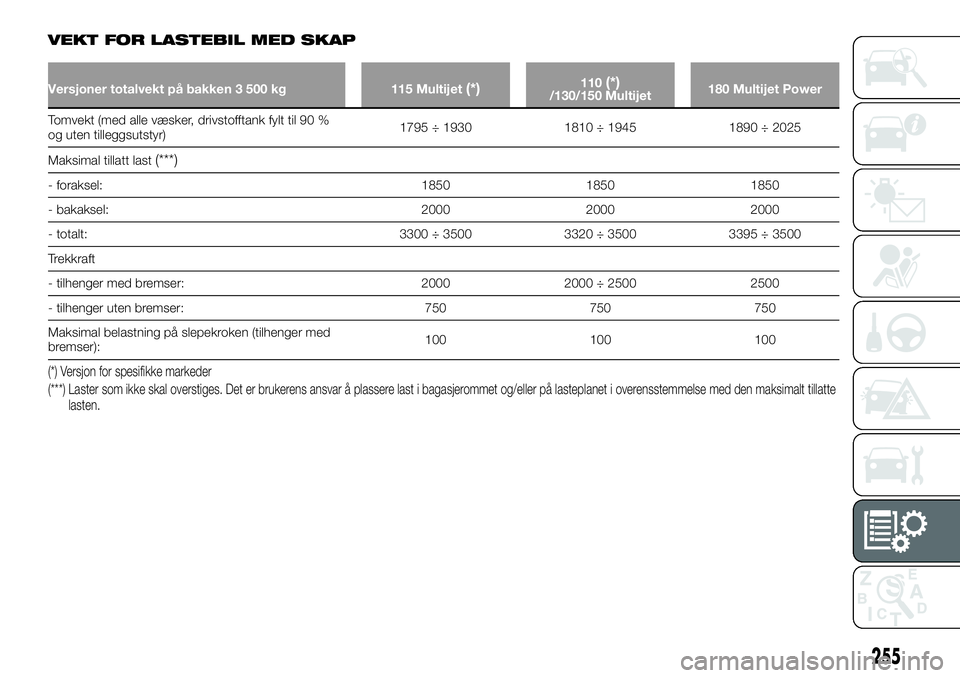

VEKT FOR LASTEBIL MED SKAP
Versjoner totalvekt på bakken 3 500 kg 115 Multijet(*)110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90 %
og uten tilleggsutstyr)1795 ÷ 1930 1810 ÷ 1945 1890 ÷ 2025
Maksimal tillatt last
(***)
- foraksel: 1850 1850 1850
- bakaksel: 2000 2000 2000
- totalt: 3300 ÷ 3500 3320 ÷ 3500 3395 ÷ 3500
Trekkraft
- tilhenger med bremser: 2000 2000 ÷ 2500 2500
- tilhenger uten bremser: 750 750 750
Maksimal belastning på slepekroken (tilhenger med
bremser):100 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
255

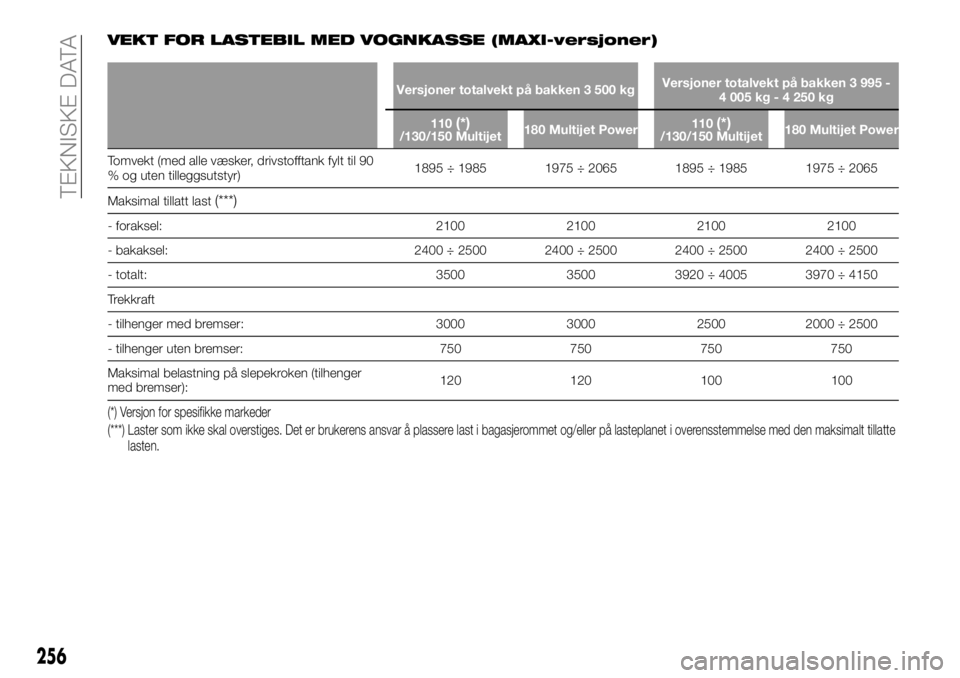

VEKT FOR LASTEBIL MED VOGNKASSE (MAXI-versjoner)
Versjoner totalvekt på bakken 3 500 kgVersjoner totalvekt på bakken 3 995 -
4 005 kg - 4 250 kg
110
(*)/130/150 Multijet180 Multijet Power110(*)/130/150 Multijet180 Multijet Power
Tomvekt (med alle væsker, drivstofftank fylt til 90
% og uten tilleggsutstyr)1895 ÷ 1985 1975 ÷ 2065 1895 ÷ 1985 1975 ÷ 2065
Maksimal tillatt last
(***)
- foraksel: 2100 2100 2100 2100
- bakaksel: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
- totalt: 3500 3500 3920 ÷ 4005 3970 ÷ 4150
Trekkraft
- tilhenger med bremser: 3000 3000 2500 2000 ÷ 2500
- tilhenger uten bremser: 750 750 750 750
Maksimal belastning på slepekroken (tilhenger
med bremser):120 120 100 100
(*) Versjon for spesifikke markeder
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
256
TEKNISKE DATA
