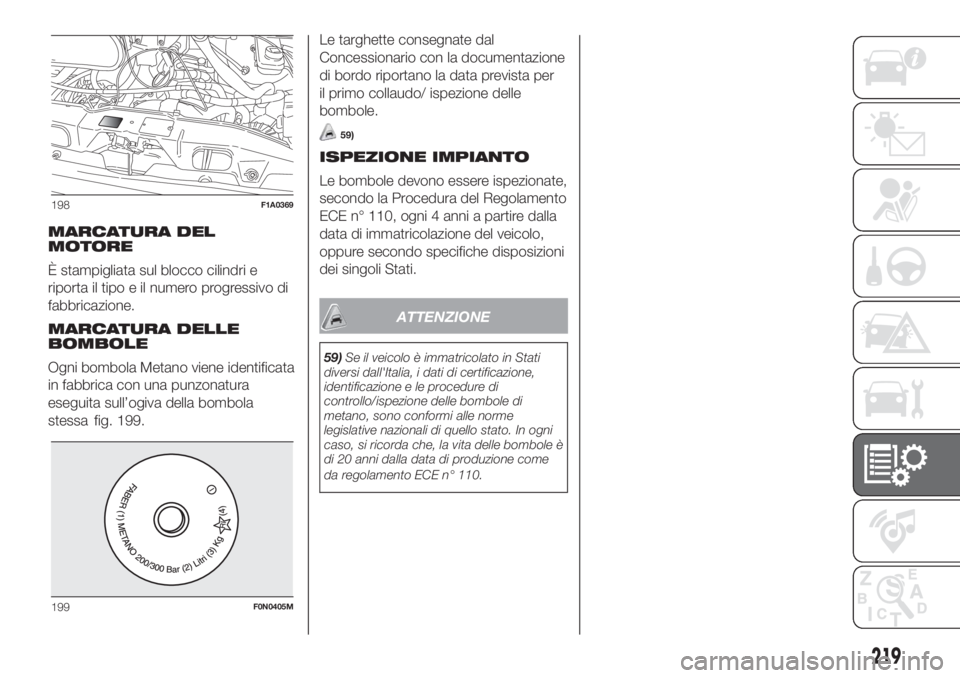

MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
MARCATURA DELLE
BOMBOLE
Ogni bombola Metano viene identificata
in fabbrica con una punzonatura
eseguita sull’ogiva della bombola
stessa fig. 199.Le targhette consegnate dal
Concessionario con la documentazione
di bordo riportano la data prevista per
il primo collaudo/ ispezione delle
bombole.
59)
ISPEZIONE IMPIANTO
Le bombole devono essere ispezionate,
secondo la Procedura del Regolamento
ECE n° 110, ogni 4 anni a partire dalla
data di immatricolazione del veicolo,
oppure secondo specifiche disposizioni
dei singoli Stati.
ATTENZIONE
59)Se il veicolo è immatricolato in Stati
diversi dall'Italia, i dati di certificazione,
identificazione e le procedure di
controllo/ispezione delle bombole di
metano, sono conformi alle norme
legislative nazionali di quello stato. In ogni
caso, si ricorda che, la vita delle bombole è
di 20 anni dalla data di produzione come
da regolamento ECE n° 110.
198F1A0369
199F0N0405M
219

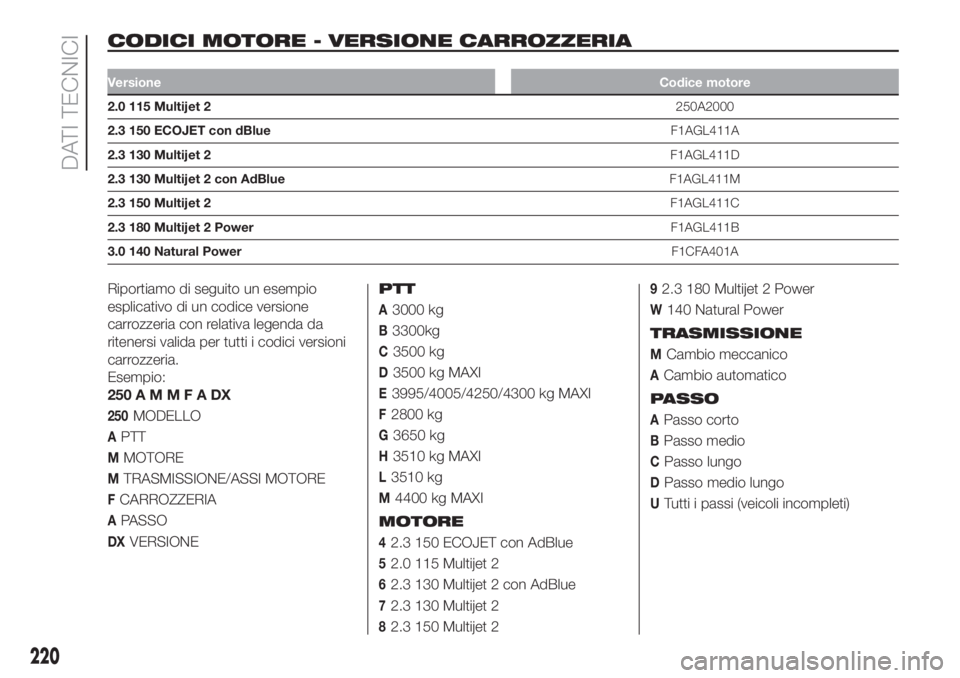

CODICI MOTORE - VERSIONE CARROZZERIA.
VersioneCodice motore
2.0 115 Multijet 2250A2000
2.3 150 ECOJET con dBlueF1AGL411A
2.3 130 Multijet 2F1AGL411D
2.3 130 Multijet 2 con AdBlueF1AGL411M
2.3 150 Multijet 2F1AGL411C
2.3 180 Multijet 2 PowerF1AGL411B
3.0 140 Natural PowerF1CFA401A
Riportiamo di seguito un esempio
esplicativo di un codice versione
carrozzeria con relativa legenda da
ritenersi valida per tutti i codici versioni
carrozzeria.
Esempio:
250AMMFADX
250MODELLO
APTT
MMOTORE
MTRASMISSIONE/ASSI MOTORE
FCARROZZERIA
APASSO
DXVERSIONEPTT
A3000 kg
B3300kg
C3500 kg
D3500 kg MAXI
E3995/4005/4250/4300 kg MAXI
F2800 kg
G3650 kg
H3510 kg MAXI
L3510 kg
M4400 kg MAXI
MOTORE
42.3 150 ECOJET con AdBlue
52.0 115 Multijet 2
62.3 130 Multijet 2 con AdBlue
72.3 130 Multijet 2
82.3 150 Multijet 2
92.3 180 Multijet 2 Power
W140 Natural Power
TRASMISSIONE
MCambio meccanico
ACambio automatico
PASSO
APasso corto
BPasso medio
CPasso lungo
DPasso medio lungo
UTutti i passi (veicoli incompleti)
220
DATI TECNICI

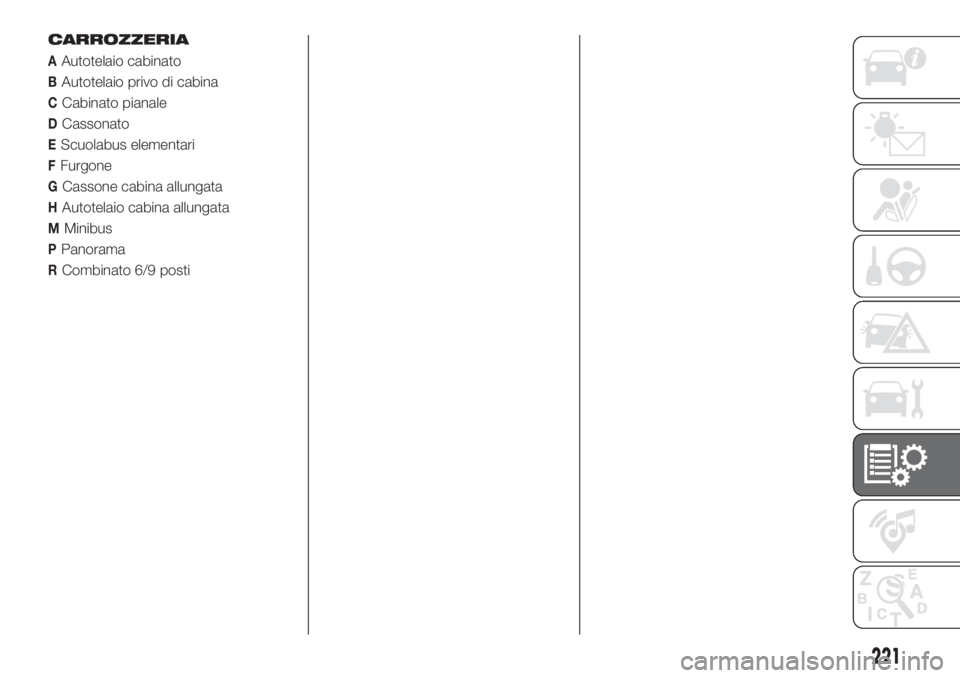

CARROZZERIA
AAutotelaio cabinato
BAutotelaio privo di cabina
CCabinato pianale
DCassonato
EScuolabus elementari
FFurgone
GCassone cabina allungata
HAutotelaio cabina allungata
MMinibus
PPanorama
RCombinato 6/9 posti
221

MOTORE
Generalità2.0 115 Multijet 2
Codice tipo250A2000
CicloDiesel
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi (mm) 83 x 90,4
Cilindrata totale (cm³)1956
Rapporto di compressione16,5 : 1
Potenza massima (CEE) (kW)85
Potenza massima (CEE) (CV)115
Regime corrispondente (giri/min) 4000
Coppia massima (CEE) (Nm)290
Regime corrispondente (giri/min) 1750
Combustibile Gasolio per autotrazione (Specifica EN590)
222
DATI TECNICI

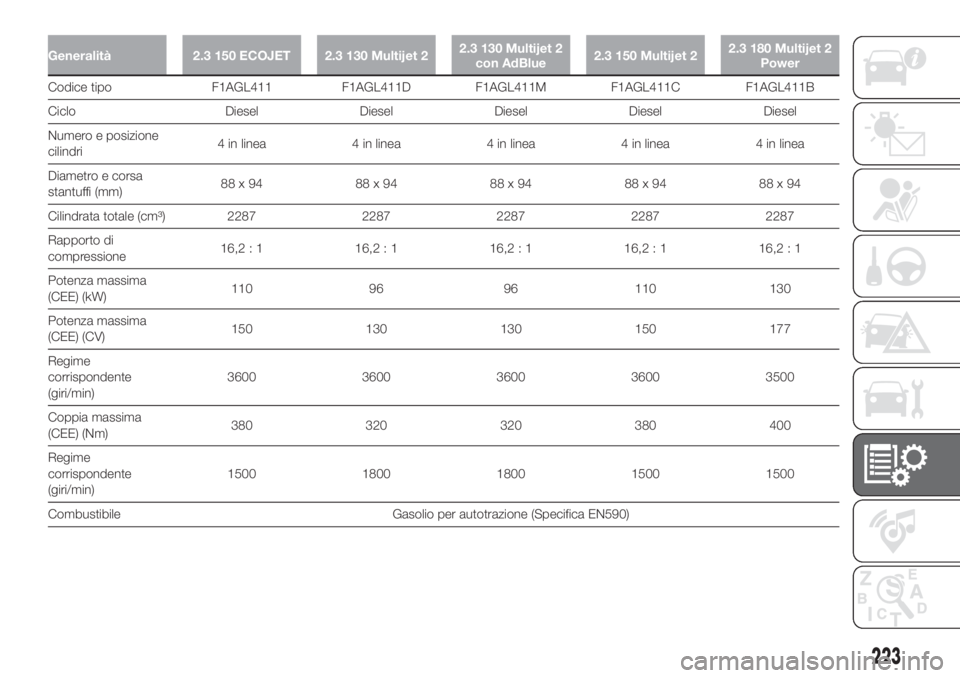

Generalità 2.3 150 ECOJET 2.3 130 Multijet 22.3 130 Multijet 2
con AdBlue2.3 150 Multijet 22.3 180 Multijet 2
Power
Codice tipo F1AGL411 F1AGL411D F1AGL411M F1AGL411C F1AGL411B
Ciclo Diesel Diesel Diesel Diesel Diesel
Numero e posizione
cilindri4 in linea 4 in linea 4 in linea 4 in linea 4 in linea
Diametro e corsa
stantuffi (mm)88x94 88x94 88x94 88x94 88x94
Cilindrata totale (cm³) 2287 2287 2287 2287 2287
Rapporto di
compressione16,2 : 1 16,2 : 1 16,2 : 1 16,2 : 1 16,2 : 1
Potenza massima
(CEE) (kW)110 96 96 110 130
Potenza massima
(CEE) (CV)150 130 130 150 177
Regime
corrispondente
(giri/min)3600 3600 3600 3600 3500
Coppia massima
(CEE) (Nm)380 320 320 380 400
Regime
corrispondente
(giri/min)1500 1800 1800 1500 1500
Combustibile Gasolio per autotrazione (Specifica EN590)
223

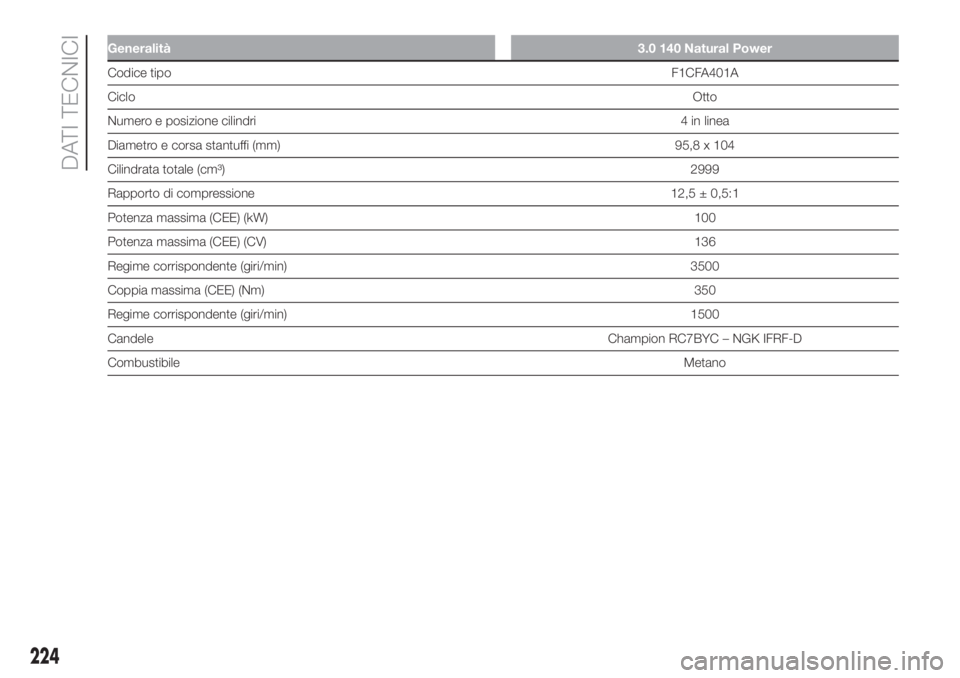

Generalità3.0 140 Natural Power
Codice tipoF1CFA401A
CicloOtto
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi (mm) 95,8 x 104
Cilindrata totale (cm³)2999
Rapporto di compressione12,5 ± 0,5:1
Potenza massima (CEE) (kW)100
Potenza massima (CEE) (CV)136
Regime corrispondente (giri/min) 3500
Coppia massima (CEE) (Nm)350
Regime corrispondente (giri/min) 1500
CandeleChampion RC7BYC – NGK IFRF-D
CombustibileMetano
224
DATI TECNICI

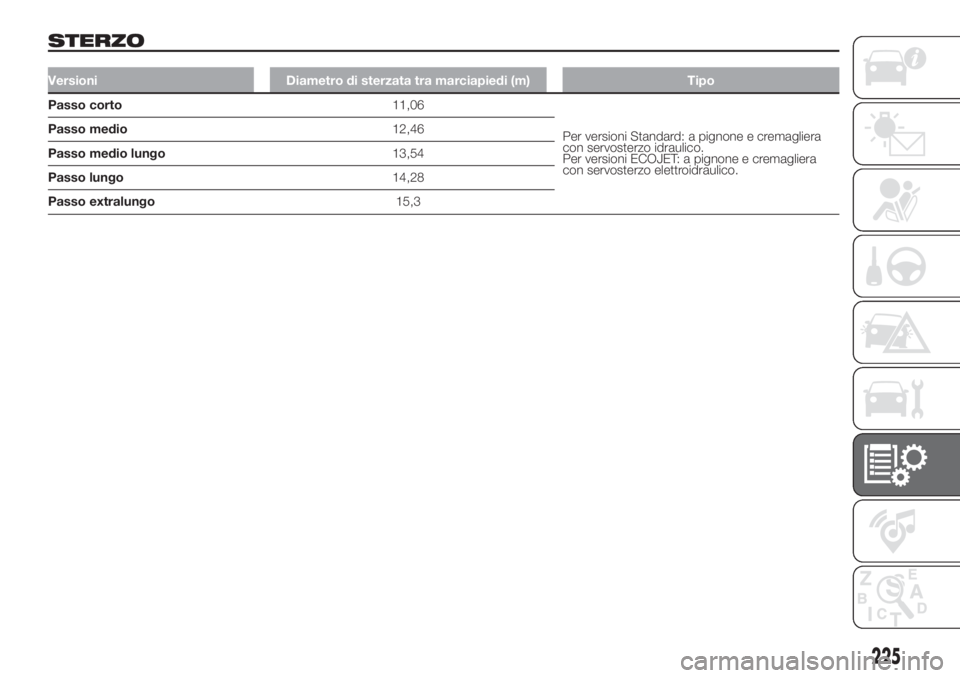

STERZO
Versioni Diametro di sterzata tra marciapiedi (m) Tipo
Passo corto11,06
Per versioni Standard: a pignone e cremagliera
con servosterzo idraulico.
Per versioni ECOJET: a pignone e cremagliera
con servosterzo elettroidraulico. Passo medio12,46
Passo medio lungo13,54
Passo lungo14,28
Passo extralungo15,3
225

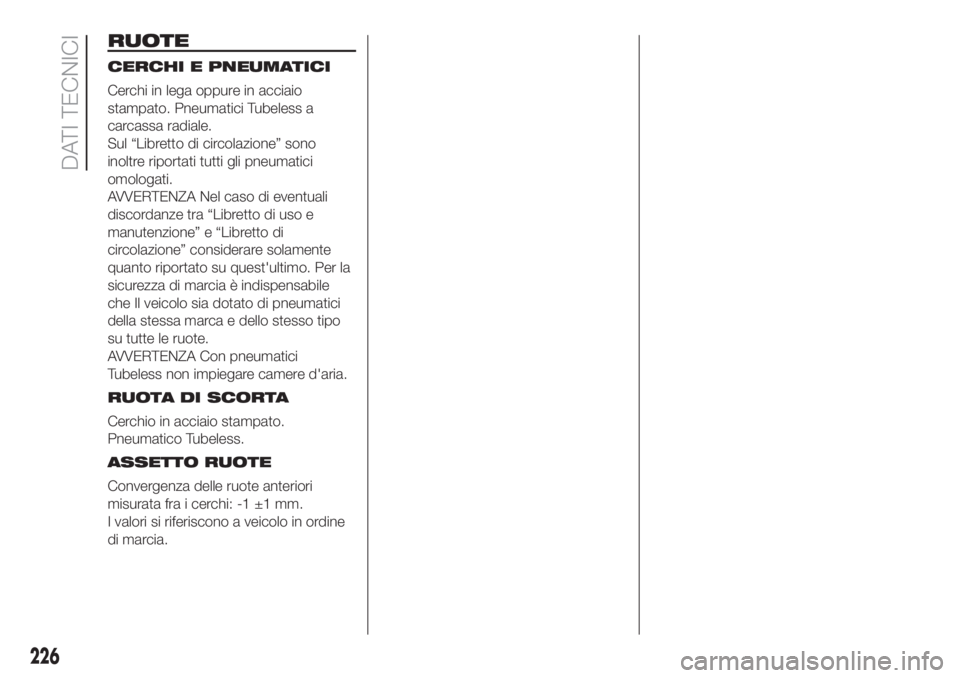

RUOTE
CERCHI E PNEUMATICI
Cerchi in lega oppure in acciaio
stampato. Pneumatici Tubeless a
carcassa radiale.
Sul “Libretto di circolazione” sono
inoltre riportati tutti gli pneumatici
omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra “Libretto di uso e
manutenzione” e “Libretto di
circolazione” considerare solamente
quanto riportato su quest'ultimo. Per la
sicurezza di marcia è indispensabile
che Il veicolo sia dotato di pneumatici
della stessa marca e dello stesso tipo
su tutte le ruote.
AVVERTENZA Con pneumatici
Tubeless non impiegare camere d'aria.
RUOTA DI SCORTA
Cerchio in acciaio stampato.
Pneumatico Tubeless.
ASSETTO RUOTE
Convergenza delle ruote anteriori
misurata fra i cerchi: -1 ±1 mm.
I valori si riferiscono a veicolo in ordine
di marcia.
226
DATI TECNICI

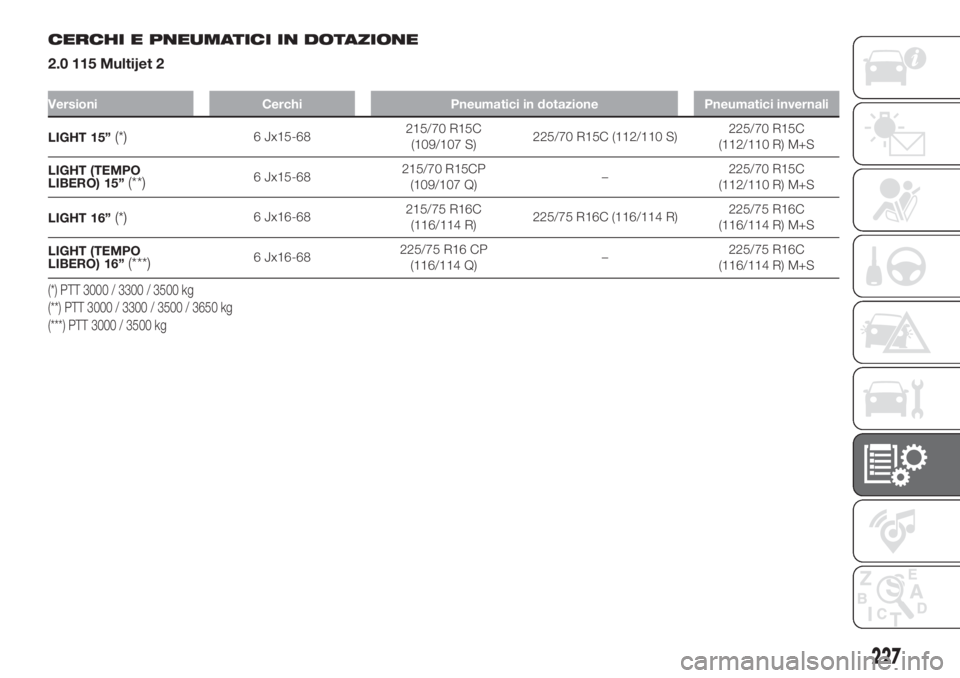

CERCHI E PNEUMATICI IN DOTAZIONE
2.0 115 Multijet 2
Versioni Cerchi Pneumatici in dotazione Pneumatici invernali
LIGHT 15”(*)6 Jx15-68215/70 R15C
(109/107 S)225/70 R15C (112/110 S)225/70 R15C
(112/110 R) M+S
LIGHT (TEMPO
LIBERO) 15”
(**)6 Jx15-68215/70 R15CP
(109/107 Q)–225/70 R15C
(112/110 R) M+S
LIGHT 16”
(*)6 Jx16-68215/75 R16C
(116/114 R)225/75 R16C (116/114 R)225/75 R16C
(116/114 R) M+S
LIGHT (TEMPO
LIBERO) 16”
(***)6 Jx16-68225/75 R16 CP
(116/114 Q)–225/75 R16C
(116/114 R) M+S
(*) PTT 3000 / 3300 / 3500 kg
(**) PTT 3000 / 3300 / 3500 / 3650 kg
(***) PTT 3000 / 3500 kg
227

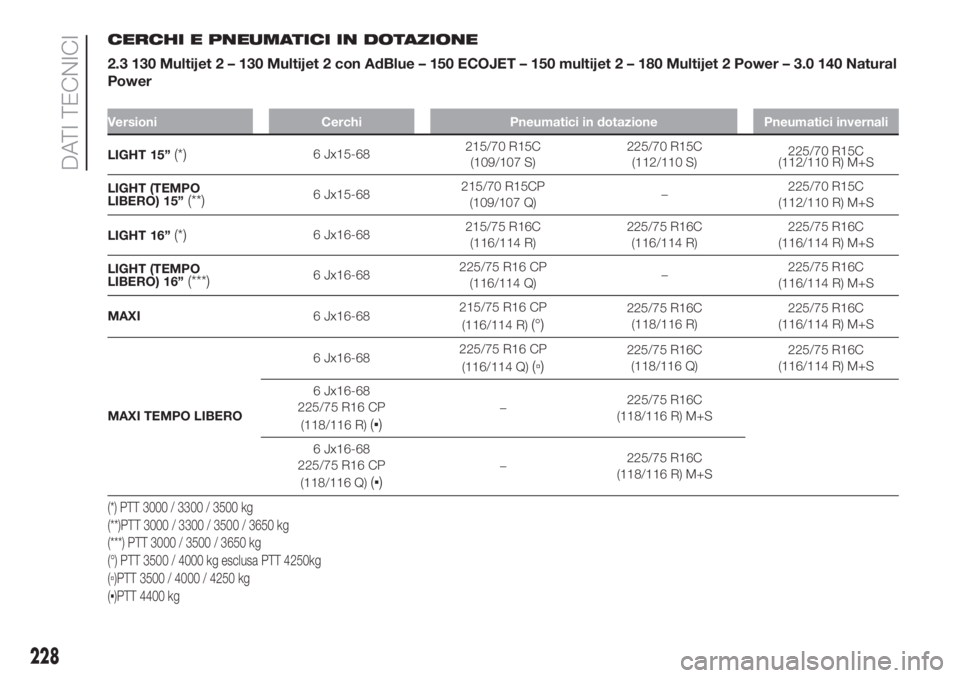

CERCHI E PNEUMATICI IN DOTAZIONE
2.3 130 Multijet 2 – 130 Multijet 2 con AdBlue – 150 ECOJET – 150 multijet 2 – 180 Multijet 2 Power – 3.0 140 Natural
Power
Versioni Cerchi Pneumatici in dotazione Pneumatici invernali
LIGHT 15”(*)6 Jx15-68215/70 R15C
(109/107 S)225/70 R15C
(112/110 S)225/70 R15C
(112/110 R) M+S
LIGHT (TEMPO
LIBERO) 15”
(**)6 Jx15-68215/70 R15CP
(109/107 Q)–225/70 R15C
(112/110 R) M+S
LIGHT 16”
(*)6 Jx16-68215/75 R16C
(116/114 R)225/75 R16C
(116/114 R)225/75 R16C
(116/114 R) M+S
LIGHT (TEMPO
LIBERO) 16”
(***)6 Jx16-68225/75 R16 CP
(116/114 Q)–225/75 R16C
(116/114 R) M+S
MAXI6 Jx16-68215/75 R16 CP
(116/114 R)
(°)
225/75 R16C
(118/116 R)225/75 R16C
(116/114 R) M+S
MAXI TEMPO LIBERO6 Jx16-68225/75 R16 CP
(116/114 Q)
(▫)
225/75 R16C
(118/116 Q)225/75 R16C
(116/114 R) M+S
6 Jx16-68
225/75 R16 CP
(118/116 R)
(▪)
–225/75 R16C
(118/116 R) M+S
6 Jx16-68
225/75 R16 CP
(118/116 Q)
(▪)
–225/75 R16C
(118/116 R) M+S
(*) PTT 3000 / 3300 / 3500 kg
(**)PTT 3000 / 3300 / 3500 / 3650 kg
(***) PTT 3000 / 3500 / 3650 kg
(°) PTT 3500 / 4000 kg esclusa PTT 4250kg
(▫)PTT 3500 / 4000 / 4250 kg
(▪)PTT 4400 kg
.
228
